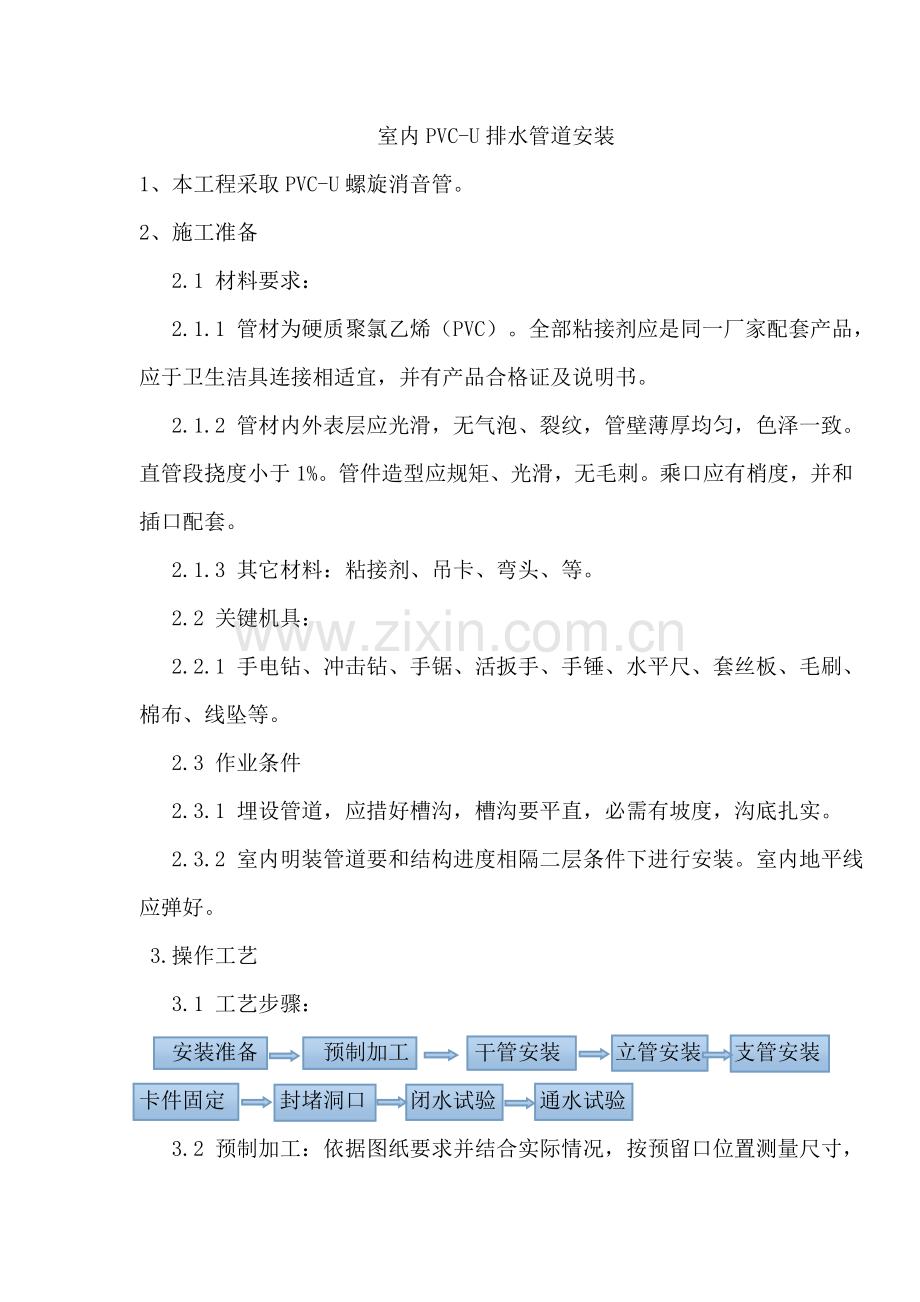

室内PVC-U排水管道安装
1、本工程采取PVC-U螺旋消音管。
2、施工准备
2.1 材料要求：
2.1.1 管材为硬质聚氯乙烯（PVC）。全部粘接剂应是同一厂家配套产品，应于卫生洁具连接相适宜，并有产品合格证及说明书。
2.1.2 管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。直管段挠度小于1%。管件造型应规矩、光滑，无毛刺。乘口应有梢度，并和插口配套。
2.1.3 其它材料：粘接剂、吊卡、弯头、等。
2.2 关键机具：
2.2.1 手电钻、冲击钻、手锯、活扳手、手锤、水平尺、套丝板、毛刷、棉布、线坠等。
2.3 作业条件
2.3.1 埋设管道，应措好槽沟，槽沟要平直，必需有坡度，沟底扎实。
2.3.2 室内明装管道要和结构进度相隔二层条件下进行安装。室内地平线应弹好。
3.操作工艺
3.1 工艺步骤：
安装准备 预制加工 干管安装 立管安装 支管安装 卡件固定 封堵洞口 闭水试验 通水试验
3.2 预制加工：依据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。依据草图量好管道尺寸，进行断管。断口要平齐，用刮刀除掉断口内外飞刺，外棱出15°角。粘接前应对承插口先插入试验，不得全部插入，通常为乘口3/4深度，试插合格后，用棉布将承插口需粘接部位水分、灰尘擦拭洁净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接是将插口稍作转动，以利粘接剂分布均匀，约30s至1min即可粘接牢靠。粘劳后立即将溢出粘接剂擦拭洁净。多口粘连时应注意预留口方向。
3.3 干管安装：首先依据设计图纸要求坐标、标高预留槽洞或预埋套管。埋入地下时，按设计坐标、标高、坡向、坡度开挖槽沟并扎实。采取托吊管安装时应按设计坐标、标高、坡向做好托、吊架。施工条件含有时，将预制加工好管段，按编号运至安装部位进行安装。各管段粘接是也必需按粘接工艺依次进行，全部粘连后，管道要直，坡度均匀，各预留口位置正确。安装立管需要装伸缩节，伸缩节上沿距地坪或蹲便台70-100mm。干管安装完成后应做闭水试验，出口用充气橡胶堵封闭，达成不渗漏，水位不下降为合格。地下埋设管道应先用细砂回填至管上皮100mm，上覆过筛土，扎实时勿破损管道。托吊管粘牢后在按水流方向找坡度。最终将预留口封严和堵洞。
3.4 立管安装：首先按设计坐标要去，将洞口预留或后剔，洞口尺寸不得过大，更不可损伤受力钢筋。安装前清理场地，依据需求支搭平台。将已预制好立管运到安装部位。首先清理已预留伸缩节，将锁母拧下，取出U型橡胶圈，清理杂物。复查上层洞口是否适宜。立管插入端应先划好插入长度标识，然后涂上肥皂液，套上锁母及U型橡胶圈。安装时先将立管上端伸入上一层洞口内，垂直用力插入至标识为止（通常预留胀缩量为20-30mm)。适宜后即用自制U型钢制报卡紧固于伸缩节上沿。然后找正平直，并测量顶板距三通口中心是否符合要求。无误后即可堵洞，并将上层预留伸缩节封严。
3.5 支管安装：首先剔除吊卡孔洞或复查预埋件是否适宜。清理场地，按需要支搭操作平台。将预制好支管按编号运至现场。清除各粘接部位污物及水分。将支管水平初步吊起，涂抹粘结剂，用力推入预留洞口。依据管段长度调整好坡度。适宜后固定卡架，封闭各预留管口和堵洞。
3.6 器具连接管安装：核查建筑物地面、墙面做法、厚度。找出预留口坐标、标高。然后按正确尺寸修整预留洞口。分部位实测尺寸做统计，并预制加工、编号。安装粘接时，必需将预留口清理洁净，在进行粘接。粘牢后找正、找直，封闭管口和堵洞。打开下一层立管扫除口，用充气橡胶堵封闭上部，进行闭水试验。合格后，撤去橡胶堵，封好扫除口。
3.7 排水管道安装后，按要求要求必需进行闭水试验。凡属隐蔽暗装管道必需按分项工序进行。卫生洁具及设备安装后，必需进行通水铜球试验。且应在油漆粉刷最终一道工序前进行。
3.8 地下埋设管道及出屋顶透气立管如不采取硬质聚氯乙烯排水管件而采取下水铸铁管件时，可采取水泥捻口。为预防渗漏，塑料管插接处用粗砂纸将塑料管横向打磨粗糙。
3.9 粘结剂易挥发，使用后应随时封盖。冬季施工进行粘接时，凝固时间为2-3min。粘接场所应通风良好，远离明火。
4. 质量标准
4.1 确保项目
4.1.1 管道材质、规格、尺寸、粘结剂技术性能必需符合设计要求。
4.1.2 隐蔽排水管及雨水管道灌水试验结果必需符合设计要求和施工规范要求。检验方法：检验区（段）灌水试验统计，管材出厂证实及粘结剂合格证。
4.1.3 管道坡度必需符合设计要求或施工规范要求。
检验方法：检验隐蔽工程统计或用水准仪（水平尺）、拉线和尺量检验。
4.1.4 管道及管道之座（墩），严禁铺设在冻土和未经处理松土上。
检验方法：观察和尺量检验。
4.1.5 排水塑料管必需按设计要求装伸缩节。如设计无要求，伸缩节间距小于4M。
检验方法： 观察和尺量检验。
4.1.6 排水系统完工后通水试验结果，必需符合设计要求和施工规范要求。
检验方法： 通水检验或检验通水试验统计。
4.2 基础项目：
4.2.1 管道支（吊、托）架及管座（墩）安装应符合以下要求：
4.2.1.1 排列整齐，支架和管子接触紧密。
4.2.1.2 托架距离应符合表1-10要求。
塑料排水横管固定件间距 表1-10
公称通径（mm）
50
75
100
支架间距（mm）
0.6
0.8
1.0
4.2.1.3 许可偏差项目见表1-11
室内U-PVC排水管道安装许可偏差和检验方法
表1-11
项目
许可偏差（mm）
检验方法
水平管道纵、横方向弯曲
每1m
1.5

水平管道纵、横方向弯曲
全长（25m以上）
小于38

每1m
3

全长（5m以上）
小于15
5 成品保护
5.1 管道安装完成后，应将全部管口封闭严密，预防杂物进入，造成管道堵塞。
5.2 安装完成管道应加强保护，尤其立管距地2m以下时，应用木板捆绑保护。
5.3 严禁利用塑料管道作为脚手架支点或安全带拉点、吊顶吊点。不许可明火烘烤塑料管，以防管道变形。
5.4 油漆粉刷前应将管道用白色塑料布包裹，以免污染管道。
6 应注意质量问题
6.1 预制好管段弯曲或断裂。原因是直管堆放未垫实，或暴晒所致。
6.2 接口处外观不清洁，美观。粘接后外溢粘接剂应立即除掉。
6.3 粘接口漏水。原因是粘接剂涂刷不均匀，或粘接处未处理洁净所致。
6.4 地漏安装过高过低，影响使用。原因是地平线未找准。
6.5 立管穿楼板处渗水。原因是立管穿楼板处没有做好防水处理。
7 应含有质量统计
7.1 应有管材和管件产品合格证。
7.2 粘结剂合格证及使用期限。
7.3 排水横干管预检统计。
7.4 排水立管预检统计。
7.5 排水支管预检统计。
7.6 排水管道隐蔽检验统计。
7.7 排水管道灌水统计。
7.8 排水系统通水统计。
7.9 排水立管、横干管通球统计。
7.10 卫生器具通水统计。
