起重机械技术协议20170606.doc

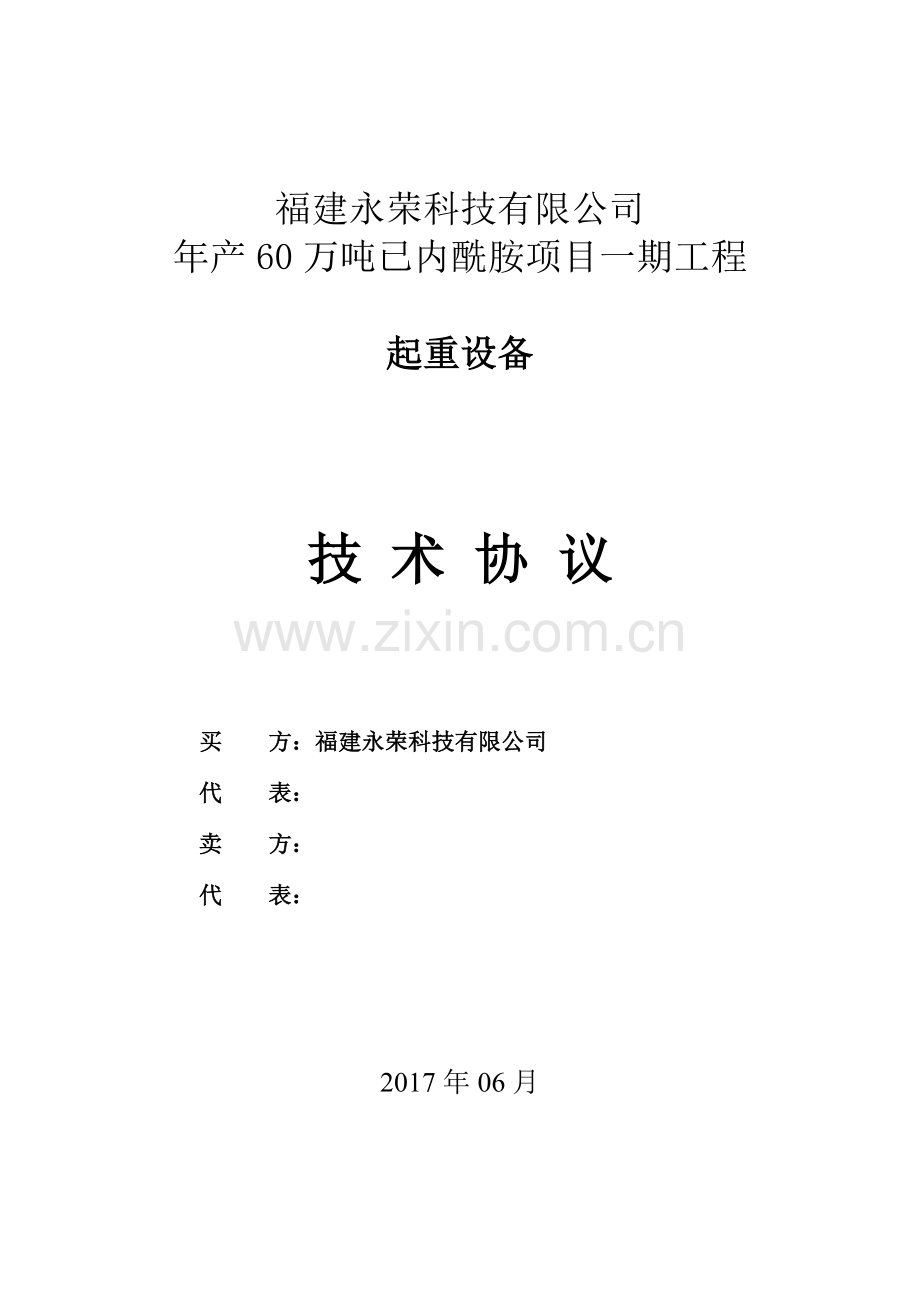

福建永荣科技有限公司
年产60万吨已内酰胺项目一期工程

起重设备

技 术 协 议

买 方：福建永荣科技有限公司
代 表：
卖 方：
代 表：

2017年06月

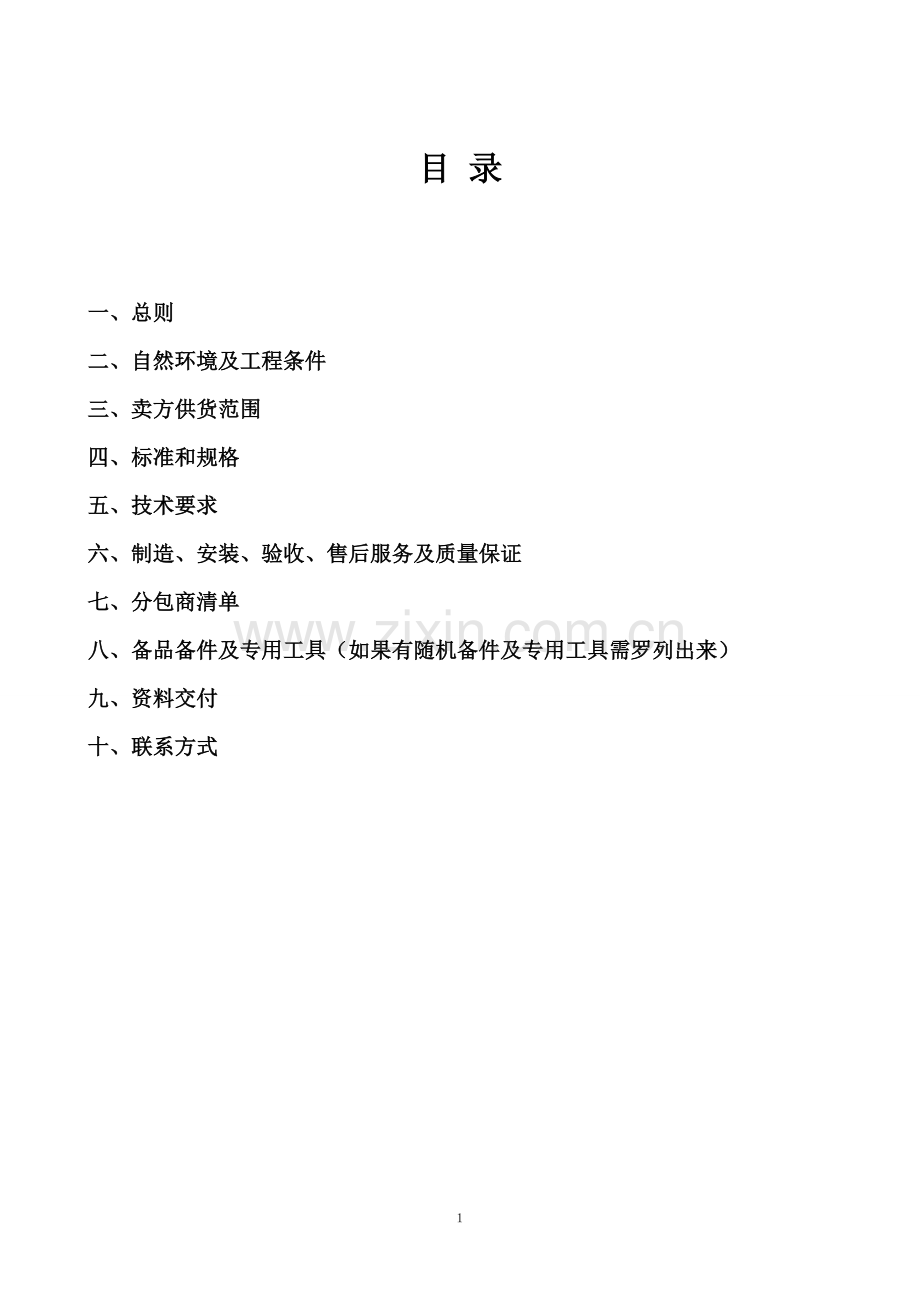

目 录

一、总则
二、自然环境及工程条件
三、卖方供货范围
四、标准和规格
五、技术要求
六、制造、安装、验收、售后服务及质量保证
七、分包商清单
八、备品备件及专用工具（如果有随机备件及专用工具需罗列出来）
九、资料交付
十、联系方式

１

一、 总则

福建永荣科技有限公司 （以下简称买方）
河南卫华重型机械股份有限公司 （以下简称卖方）
两方就买方60万吨/年已内酰胺项目一期工程所需起重设备进行了充分讨论，以便两方在设备制造、安装过程和验收时共同遵守，从而保证设备的产品质量，达到生产装置安全长期运行的目的，经两方共同协商达成如下协议。

二、 自然环境及工程条件
2.1 大气温度
年平均气温： 22.6℃
最热月平均气温： 28.4℃
最冷月平均气温： 16.2℃
极端最高气温： 36.4℃
极端最低气温： 2.6℃
2.2 相对湿度
年平均相对湿度： 76~84%
最热月平均相对湿度： 84%
最冷月平均相对湿度： 76%
2.3地震强度
麦氏烈度 6度
2.4公用工程条件
买卖双方界区划分在电源开关箱处，电源开关箱由卖方提供。
买方负责送一路（380V±7%，50Hz±0.5）电源至电源开关箱,防爆电缆密封接头由卖方提供。买方电缆进线采用铠装电缆进线，接线箱采用下进下出。

三、 卖方供货范围
1.1 L-21101，防爆电动葫芦，HB1t-9m,1台，防爆等级dIIBT4,起升电BZD122-4-1.5KW,运行电机BZDY111-4-0.2KW,钢丝绳6×37×7.4mm,手柄开关，大车运行轨道工字钢28b，长度9米。
1.2 L-21801，防爆电动葫芦，HB2t-24m,1台，防爆等级dIIBT4,起升电BZD131-4-3.0KW,运行电机BZDY112-4-0.4KW,钢丝绳6×37×11mm,手柄开关，大车运行轨道工字钢32c，长度9米。
1.3 L-21901，防爆电动葫芦，HB2t-24m,1台，防爆等级dIIBT4,起升电BZD131-4-3.0KW,运行电机BZDY112-4-0.4KW,钢丝绳6×37×11mm,手柄开关，大车运行轨道工字钢32c，长度9米。
1.3 L-31501-A/B，防爆电动葫芦，HB1t-20m,1台，防爆等级dIIBT4,起升电BZD122-4-1.5KW,运行电机BZDY111-4-0.2KW,钢丝绳6×37×7.4mm,手柄开关，大车运行轨道工字钢28b，长度6.8米。
1.4 L-85201，手拉葫芦，1t-4m,2台。起升链条，手拉链条。
1.5 L-85001-A/B，电动单梁悬挂起重机，LX5t-6m-H=9m,1台，起升电ZD141-4-7.5KW,运行电机ZDY121-4-0.8KW,大车运行电机ZDY121-4-0.4KW×2,钢丝绳6×37×15mm,手柄开关，桥架主梁，端梁。
1.6 备品备件，电机刹车环，限位开关，导绳器，每台起重机一套。
3.1起重设备一览
序号
位号
设备名称
工作区域
起重量
起升高度
防爆等级或防爆区
数量
(套)
行程
备注
1
L-21101
电动葫芦
框架内
1t
9m
dIIBT4电机使用防爆的
1
9m
地操
2
L-21801
电动葫芦
框架内
2T
24m
dIIBT4电机使用防爆的
1
9m
地操
3
L-21901
电动葫芦
框架内
2T
24m
dIIBT4电机使用防爆的
1
9m
地操
4
L-31501
电动葫芦
室外
1T
20m
dIIBT4电机使用防爆的
1
6.8m
地操
5
L-85201A/B
手动葫芦
吸水池连通渠处
1T
4m
/
2
/
地操
6
L-85001
电动单梁起重机
原水净化站泵房内
5T
9m
IP55
1
/
地操，导轨不在卖方供货范围

合计

7

注:L-85001导轨不在卖方的供货范围，其他四台电动葫芦及两台手动葫芦导轨框架为卖方供货范围且需要卖方到现场施工安装及配合取证。
3.2防爆电动桥式起重机至少包括如下：
桥架、小车、大车及其运行机构；
车轮组；
减速机、传动机构；
起升机构；
随机备件；
安全保护机构（过载保护装置、超载限制器，行程限位器等）；
其它必须的零部件；设备上的液压油、润滑油；
手控按钮以及电缆（内置接地线）；
3.3防爆电动葫芦至少包括如下：
运行机构；
无火花车轮组
减速机、传动机构；
起升机构；
安全保护机构；（过载保护装置、超载限制器，行程限位器等）
其他必须零件；
控制箱（防爆葫芦配防爆控制箱）；
手控按钮机构以及电缆（防爆葫芦配防爆手柄）；
随机备件

3.4手动葫芦至少包括如下：
手动单轨小车、手动葫芦各1台；
四、 标准和规范
起重设备制作要求按相应条款规定，并参照有关国家标准和行业标准进行制
作、安装和验收。可参照的标准有：

GB/T 3811-2008
起重机设计规范
GB6067.1-2010
起重机械安全规程 第一部分：总则
GB/T5905-2011
起重机 试验验规范和程序
GB/T14405-2011
通用桥式起重机
GB6974.2-86
起重机械名词术语——起重机械参数
JB/T3695-2008
电动葫芦桥式起重机
JB/T10222-2001
防爆钢丝绳电动葫芦
JB/T10219-2001
防爆梁式起重机
JB/T9008.1-2004
钢丝绳电动葫芦 型式与基本参数
GB3836.1-2010
爆炸性环境 第1部分：设备 通用要求
GB3836.2-2010
爆炸性环境第2部分：由隔爆外壳“d”保护的设备
GB12476.1-2000
可燃性粉尘环境用电气设备 第1部分：用外壳和限制表面温度保护的电气设备 第1节：电气设备的技术要求
以上标准按国家最新标准执行。
未列项目按国家最新标准执行，没有国家标准按行业标准执行
五、技术要求
5.1整机要求
1） 所有装于现场的电气设备（电机、控制箱、操作元件等）均应适应现场气候条件。
2） 起重机性能及结构件质量保证应符合GB/T14405-1993《通用桥式起重机》、JB/T5897-2006《防爆桥式起重机》、JB/T9008-2004《钢丝绳电动葫芦》、JB/T10222-2001《防爆钢丝绳电动葫芦》、JB/T 7332-2007《手动单轨小车》、JB/T 7334-2007《手拉葫芦》中有关规定。
3） 2.2.1、起重机的结构和机械部件的设计都必须要考虑最大极限的动、静荷载以及由于碰击和牵引所产生的外力.
4） 2.2.2、吊绳：具有挠性，钢绳的长度应满足在最大起吊高度时，吊绳在滚筒上还留有不小于三圈的安全空圈，采用防扭钢丝绳。
5） 2.2.3、起重机的性能：起重机应能够在起吊极限以内任意位置进行起吊物的提升、放下和保持。起重机能做静荷载1.25倍和动荷载1.10倍额定负荷的超载试验，投标人必须保证起重机无任何损坏，无永久变形。
6） 2.2.4、起重机的操作裕量：在100%额定负荷下，应满足GB/T14405-93标准的第4.2.3条“对吊钩起重机，起吊钩应在下降制动时的制动距离应不大于1min内稳定起升距离的1/65。”的规定。
7） 2.2.5、制动方式： 电机制动。
8） 2.2.6、在经常运行工况下，满足额定起吊重量。在额定起吊重量下运行时，起重机的运行性能平稳,不发生卡涩等现象。
9） 2.2.7、起重机的零部件选用标准件,且具有互换性。
10） 2.2.8、葫芦采用断火限位器。
11） 单梁起重机强度、静刚度，由起重量和小车自重在主梁跨度中引起的垂直静挠度应不大于S/700的要求(S为跨度)。
12） 单梁起重机的车轮基材不低于45#钢，采用铜或不锈钢衬套，衬套厚度不低于20mm。
13） 吊钩应符合GB1005.1-2000标准的有关规定要求，材料采用锻钢。
14） 单梁起重机的主梁受拉区的翼缘板、腹板的对接焊缝，其焊缝质量应符合GB3323中规定Ⅱ级要求。
15） 单梁起重机桥架所需材料采用Q235B材质，重要构件的钢材应均进行表面除锈处理，除锈质量应达到GB8923中规定的Sa2 1/2级或St3级，然后再涂上富锌底漆。
16） 起重设备和导轨及框架的面漆应均匀、细致、光亮、完整和色泽一致，不得有粗糙不平、漏漆、错漆、皱纹、针孔及严重流挂等缺陷。油漆漆膜每层为25～35um，总厚为75～105um。漆膜附着力应符合GB9286中规定的一级质量要求。吨位、位号要采用大红色。
17） 桥式起重机和防爆电动葫芦的软电缆长度按照“行程×1.3+8m”原则来计算。
18） 桥式起重机跨度暂时按照询价书提供数据提供图纸，将来可能有上下500mm的调整，厂家承诺在这个范围内的变化，不会影响价格。
5.2电气部分
19） 电源为交流380V/220V/50Hz，三相四线制，中性点接地。
20） 电气设备包括电动机及其控制设备，启动性能应与机械部分相匹配。
21） 电控设备应符合JB4315-97中有关要求。电动机包括控制设备等的电压波动范围为85%-110%额定电压，投标人应保证所有的电气设备在85%额定电压下起动。电动机的额定力矩应符合国家有关起重机电气设备的标准。
22） 防爆单梁起重机大车导电采用H型安全滑触线，小车导电采用移动电缆滑车型式，电缆滑车采用单轮滑车；防爆单梁起重机及防爆电动葫芦导电采用移动电缆防爆滑车型式，电缆采用YC重型橡套电缆。
23） 单梁起重机大车运行电机采用实心转子制动电机，电机具有软启动功能，适用于频繁启动，可靠性高、过载能力强、节电效果明显、故障率小等。同时具有堵转力矩，使起重机运行平稳，优于同类产品。
24） 起重设备的电气控制设有断路、短路、过电流、相序、接地等保护。控制箱内保护元件至少包括：总电源自动空气开关、总接触器、总过流继电器等。
25） 除特殊标明外，防爆起重机电机为隔爆型异步电动机（dIIBT4），F级绝缘，B级温升，防护等级IP55，户外型。
26） 防爆起重机接线盒防护等级IP55，接线盒带符合防爆防护等级要求的密封接头，电机接线盒为软电缆进线。
5.3安全保护装置
27） 起重机、电动葫芦应按照GB6067-2010《起重机械安全规程》设置安全保护装置。至少包括防爆超载限制器、起升高度限位器、行程开关限位器、联锁保护装置等。
28） 防爆单梁起重机的大车行程限位设置行程开关、碰尺、碰杆和聚氨酯缓冲器，联合实现行程限位保护。
29） 小车行程限位保护：起重机的小车行程限位设置防爆行程限位开关和聚氨酯缓冲器，联合实现行程限位保护。
30） 电动葫芦起升机构配有超载限制器，起升高度限位采用断火限位进行保护。
31） 起重机设有急停开关、短路保护、失压保护和联锁保护等保护措施。
32） 地面操纵按钮盒采用36V安全低电压控制。
33） 吊钩设有防止吊重意外脱钩的保险装置。
5.4起重设备铭牌上至少有如下项目：
ü 起重机名称
ü 型号规格
ü 主要技术参数
ü 产品合格证书号
ü 防爆标志：EX（防爆起重设备）
ü 防爆等级：dIIBT4（防爆起重设备）
ü 防爆合格证书号（防爆起重设备）
ü 制造厂全称
ü 出厂日期、编号
六、 制造、安装、验收、售后服务及质量保证
6.1在产品制造过程中，卖方严格按质量控制程序进行质量控制，每一道工序均按制造、检验和测试计划进行检验，并形成书面材料--《产品质量验收单》。
6.2整机制造完毕后，卖方书面通知买方和设计方来公司进行出厂验收，买方确定是否需要前往。
6.3起重设备由卖方负责运输到买方指定场所，卖方配合向当地质监部门特检所申报开工资料，卖方负责进行起重机的现场施工安装，买卖双方对安装好的起重机进行现场验收及调试；卖方有责任派员现场协助买方取证，直至取得起重机械设备使用许可证。
6.4卖方对用户如何使用产品进行免费培训，并向用户提供使用、维修、保养等 方面的技术资料。
6.5质量保证期：设备运行后12个月或货到现场后18个月，二者以先到为准。
在质保期内如设备出现质量问题或缺陷，在收到买方函、电后4小时内给予响应，48小时内派技术人员到现场处理，免费负责维修或更换，并提供免费现场服务。保质期后，设备出现问题, 在收到用户通知后，卖方根据ISO-9001认证承诺，终身为用户服务，并为买方提供优质配套件，费用由甲方承担并做好上门访问售后服务工作。
6.6 卖方对非卖方责任造成的设备损坏，卖方优先提供配件和协助修理。
6.7卖方长期优惠提供易损零部件且终身跟踪服务。
6.8未经卖方同意，买方不得将卖方所提供的文件、资料等，随意传播给其他单或个人。
6.9 在签订合同之后，如提出修改，具体项目和条件由卖方与买方商定，作为合同附件。
6.10本技术协议和合同具有同等法律效力，未尽事宜，买、卖双方协商解决。

七、分包商清单
序号
配套件
分供货商
1
防爆电动葫芦
河南卫华
2
手拉葫芦
上海三像
3
大、小车减速器
河南卫华
4
防爆电机
南京总厂防爆
5
防爆电机
南京总厂防爆
6
接触器
施耐德
7
电 缆
龙翔、桂林国际
8
轴 承
AAA
9
钢 材
安阳钢铁
八、 资料交付
8.1交付资料内容：
1) 技术性能参数
2) 主要结构参数
3) 安装图、滑线布置图、电气原理图、接线端子图和电气消耗表
4) 备件清单
5) 润滑油清单
6) 主要零部件图、易损件图
7) 安装、使用、维护说明书等
8) 特种设备制造许可证（复印件）
9) 整机防爆合格证（复印件）
10) 起重机整机产品合格证书
11) 外购件单体产品合格证书
12) 其它常规出厂随机资料
13) 检验报告
8.2资料交付时间
ü 第1～3项资料应在通知中标后一周内提供；　
ü 第4～12项资料在交货时一起提供。
8.3资料交付份数
中间资料：
ü 设计方：第1）～5）项，电子文件1份，通过E-mail的方式。
ü 最终用户：第1）～5）项，电子文件1份，通过E-mail的方式。
最终资料：
ü 设计方：纸质版1份，电子版1份（1CD）
ü 最终用户：纸质版9份，电子版1份（1CD）。

九、联系方式：
买 方：福建永荣科技有限公司
联系人：
地址：
邮编：
电话：
传真：
E-mail：
卖 方：河南卫华重型机械股份有限公司
联系人：
地 址：河南省长垣县卫华大道西段
邮 编：4534000
电 话：0373-8887666
传 真：0373-8887506
E-mail
