蓝牙耳机设计规范材料粗整理.doc

(5)壳体常用材料特性（Material）
n ABS：高流动性，便宜，适用于对强度要求不太高的部件（不直接受到冲击，不承受可靠性测试中结构耐久性测试的部件），如蓝牙耳机内部的支撑架(Camera frame，Speaker frame) 等。还有就是普遍用在要电镀的部件上（如按钮，侧键，导航键，电镀装饰件等）。目前 常用奇美 ABS 727（电镀级），ABS 757 等。
n PC+ABS：流动性好，强度不错，价格适中。适用于绝大多数的蓝牙耳机、蓝牙耳机外壳，只要结构设计比较优化，强度是有保障的。较常用 GE CYCOLOY C1200HF，三星 HI-1001BN，Mitsubishi Iupilon MB2215R（冷熔接痕抗冲击强度高，用于 Sekito 主底，battery cover 和翻盖面）。
n PC：高强度，价格较高，流动性不好。适用于对强度要求较高的外壳（如翻盖蓝牙耳机中与转轴配合的两个壳体，不带标准滑轨模块的滑盖机中有滑轨和滑道的两个壳体等，目前指定 必须用 PC 材料）。较常用 GE LEXAN EXL1414 和三星 HF-1023IM。
n PC+GF，目前 PC 加玻纤在蓝牙耳机壳体上的运用有增加的趋势，这种材料结合了玻纤的高模量 强度高硬度高的特点，和 PC 的耐冲击性特点，使得其在抗弯抗扭强度要求较高的场合得 到运用，但是其耐疲劳冲击强度（如翻盖测试）比 PC 差(由于添加了玻纤的缘故)。比较常用的有三菱Mitsubishi GS2010MPM PC+10GF(10%GF)。价高。
n PPA+GF，尼龙加玻纤（PPA+60%长纤），GE Verton系列的PDX-U-03320。模量是PC+ABS的，但是抗冲击性比PC+ABS差。这种材料刚性极好，某些场合可以替代金属，可喷涂，表面光滑外观好，不翘曲不飞边。多用于超薄结构上，如 LG-KV5900 滑盖机主面。价高。

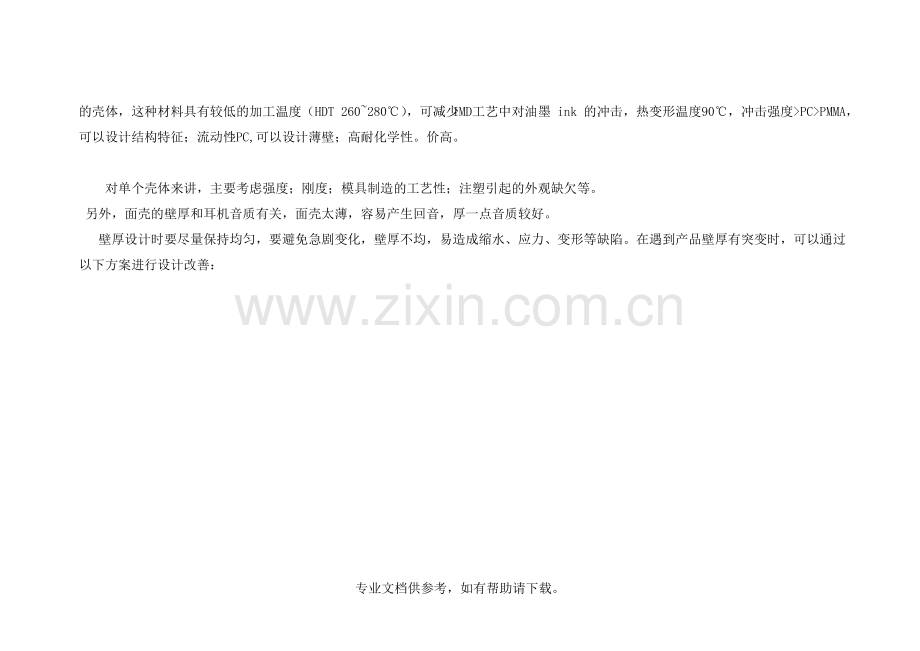

n PC+PET，GE 的 Xylex，透明，这是 GE 新开发的材料。综合了 PC 抗冲击和 PET 耐化学的特 点，用于IMD LENS和要求高韧性的壳体，这种材料具有较低的加工温度（HDT 260~280℃），可减少IMD工艺中对油墨 ink 的冲击，热变形温度90℃，冲击强度>PC>PMMA，可以设计结构特征；流动性>PC,可以设计薄壁；高耐化学性。价高。

对单个壳体来讲，主要考虑强度；刚度；模具制造的工艺性；注塑引起的外观缺欠等。
另外，面壳的壁厚和耳机音质有关，面壳太薄，容易产生回音，厚一点音质较好。
壁厚设计时要尽量保持均匀，要避免急剧变化，壁厚不均，易造成缩水、应力、变形等缺陷。在遇到产品壁厚有突变时，可以通过以下方案进行设计改善：

图 28：螺钉螺母装配结构示意图（Explode）
塑胶件常用的装配方式有5种：螺钉、卡扣、热融、粘胶、超声焊接。因为螺钉影响产品外观，且耳机的尺寸很小，一般很少用螺钉联接；卡扣因为直接成型在面壳上，装配时不需要别的零件，且可以拆卸，装配成本低，易减轻产品重量，被广泛采用，歌尔公司的90%的塑胶零件用卡扣来装配；热融也是常用的一种装配方法，耳机上的顶按键一般都用热融的方法装配到面壳上；粘胶也是常用的装配方式，有时为了加快开发进度，减少模具的制作难度，经常采用粘胶的方式装配，但是装配后不可拆卸，有时(如空间不够时)会用到粘胶和卡扣相结合的装配方式；超声焊接也是常用的装配方式，尤其在没有装配空间时会采用超声焊接，超声也是不可逆的装配工艺。
图29：螺钉螺母装配结构示意图

3.4.4 电子元件的避空大于0.3mm
Dome 避开PCB/FPC上Light等电子器件。避开边缘距离焊盘的距离大于0.3mm，如下图所示：

3.4.5 与FPC配合时，增加定位孔
如下图十六所示，Dome下面是FPC, 由于Dome 和FPC都比较软，只用两个孔定位是不够的。

Ear Hole

The center of a circle

Voice region

Voice resonance
region

Best microphone position

56mm

Ear width

56mm
16mm

Ear oblique angle
56mm
16mm

Best ear axis distance

Ear hook curve

Rear ear curve

相关产品分析

1 定义分类
1）卡扣与耳挂分体，可与耳机通过卡合机构拆卸
类别
耳机主体形式
耳挂形式
装配形式
设计参考数据

受话器适合选用直径较小￠8.0mm，耳塞盖高度≥7.5mm，根部加泄声孔，耳挂轮廓形状与耳塞盖在机体下壳上下位置有关，耳塞盖尽可能偏向顶端

受话器适合选用￠8.0mm或更大，耳塞盖高度≥7.5mm，耳塞盖背面加泄声孔

类别
耳机主体形式
耳挂形式
装配形式
设计参考数据

受话器适合选用直径较小￠8.0mm，耳塞盖高度≥7.5mm，根部加泄声孔，耳挂轮廓形状与耳塞盖在机体下壳上下位置有关，耳塞盖尽可能偏向顶端

受话器适合选用￠8.0mm或更大，耳塞盖高度≥7.5mm，耳塞盖背面加泄声孔

2）耳挂通过旋转轴套机构连接，可与耳机通过机构拆卸
类别
耳机主体形式
耳挂形式
装配形式
设计参考数据

类别
耳机主体形式
耳挂形式
装配形式
设计参考数据

类别
耳机主体形式
耳挂形式
装配形式
设计参考数据

国外厂家耳挂关键尺寸对比分析：
一、尺寸比较

6家厂商具体型号的耳挂的比较表

尺寸
品牌
a
b
c
Ø1
Ø2
形状
材质
Jabra-BT150
21.5
15
17
52
30

双料注塑
PLT-340
23.5
18
11
43
47

双料注塑
Sony-e-HBH680
29
15.5
14.5
42
42

双料注塑
Nokia-HS24W
18
30
13
42
21

金属+PVC

Samsung-WEP150

35
19
63
54

双料注塑
SUCD飞毛腿-SBT2068

20.5
17
78
78

双料注塑

注：前四种耳机的Ø1,Ø2均可调。

二、配戴效果分析

形状：PLT-340和索爱HBH680的耳挂的形状曲线几乎接近一致，区别是耳挂的粗细，安装方式不同，但是佩戴效果都比较好，相比较而言，PLT-340的配戴效果要稍松一些，索爱HBH680的配戴效果较紧一些，没有PLT-340更舒适。
Jarbra-BT150应该是比较老的产品，配戴效果不好：一，尺寸c太大，耳机顶到耳廓上，导致耳机容易掉；二，耳挂形状曲线和PLT-340有明显的区别，曲线偏小，而且Ø2尺寸有点偏小，挂的不牢固。
Nokia-HS24W耳机因为外形长度尺寸很小仅为42mm，导致尺寸a较小，耳挂用Ø1.9的线材制作。因为尺寸b过大，导致配戴效果过松；尺寸Ø2过小，导致配戴不牢固。耳挂的形状曲线和PLT-340的曲线也有一定的不同，因为材质是金属，弹性小，变形量也小，没有PLT-340耳挂（和耳廓配合的地方是软胶材料）的可调度不大。
飞毛腿SBT2068耳机的外形,大小和Samsung-WEP150基本完全一样,耳挂形状也基本相似,不同的是耳挂尾部形状不一样,SBT2068的耳挂尾部向内弯曲大,尺寸小,WEP150耳挂尾部向内弯曲小,尺寸大,配戴效果SBT2068效果较好,WEP150稍松。
目前一些较好耳挂的分析：

PLTXXX

Jabra BT150

PLT—340
