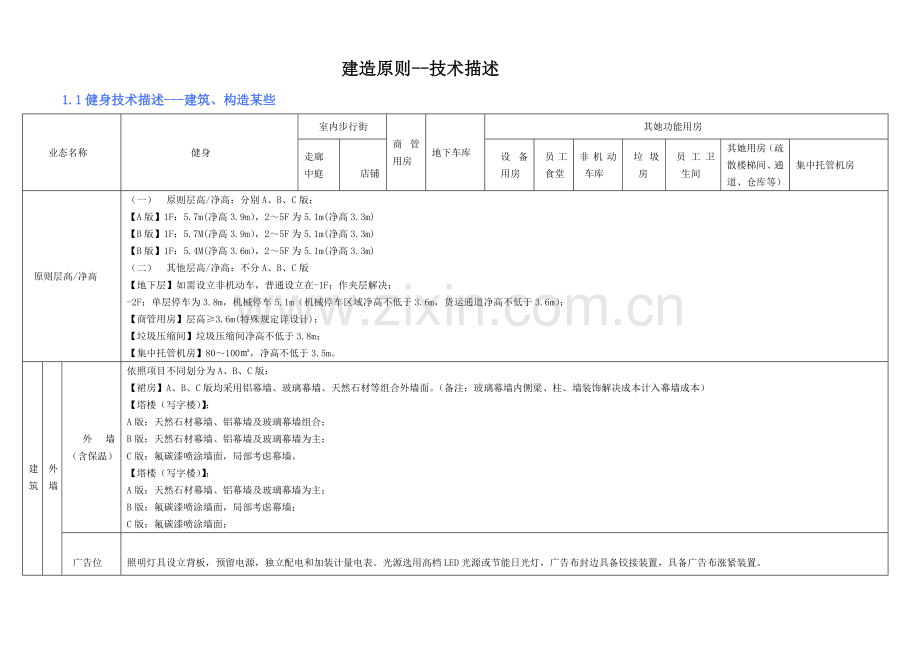

1、建造原则-技术描述1.1健身技术描述-建筑、构造某些业态名称健身室内步行街商管用房地下车库其她功能用房走廊中庭店铺设备用房员工食堂非机动车库垃圾房员工卫生间其她用房(疏散楼梯间、通道、仓库等)集中托管机房 原则层高/净高(一) 原则层高/净高:分别A、B、C版;【A版】1F:5.7m(净高3.9m),25F为5.1m(净高3.3m)【B版】1F:5.7M(净高3.9m),25F为5.1m(净高3.3m)【B版】1F:5.4M(净高3.6m),25F为5.1m(净高3.3m)(二) 其他层高/净高:不分A、B、C版【地下层】如需设立非机动车,普通设立在-1F;作夹层解决;-2F:单层停车为3.8
2、m,机械停车5.1m(机械停车区域净高不低于3.6m,货运通道净高不低于3.6m);【商管用房】层高3.6m(特殊规定详设计);【垃圾压缩间】垃圾压缩间净高不低于3.8m;【集中托管机房】80100,净高不低于3.5m。建筑外墙外墙 (含保温)依照项目不同划分为A、B、C版:【裙房】A、B、C版均采用铝幕墙、玻璃幕墙、天然石材等组合外墙面。(备注:玻璃幕墙内侧梁、柱、墙装饰解决成本计入幕墙成本)【塔楼(写字楼)】:A版:天然石材幕墙、铝幕墙及玻璃幕墙组合;B版:天然石材幕墙、铝幕墙及玻璃幕墙为主;C版:氟碳漆喷涂墙面,局部考虑幕墙。【塔楼(写字楼)】:A版:天然石材幕墙、铝幕墙及玻璃幕墙为主;

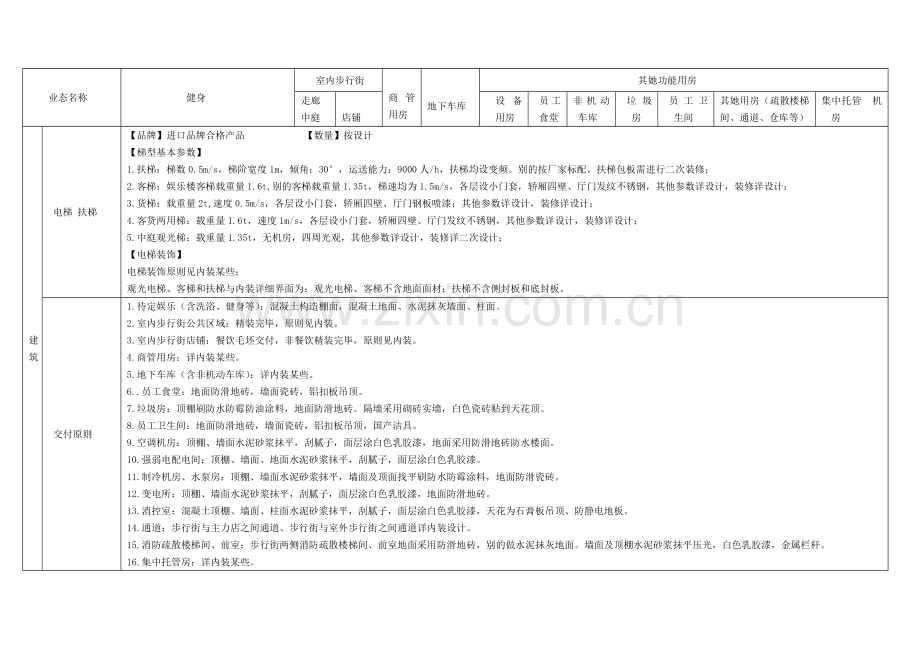

3、B版:氟碳漆喷涂墙面,局部考虑幕墙;C版:氟碳漆喷涂墙面;广告位照明灯具设立背板,预留电源,独立配电和加装计量电表。光源选用高档LED光源或节能日光灯,广告布封边具备铰接装置,具备广告布涨紧装置。业态名称健身室内步行街商管用房地下车库其她功能用房走廊中庭店铺设备用房员工食堂非机动车库垃圾房员工卫生间其她用房(疏散楼梯间、通道、仓库等)集中托管 机房建筑电梯 扶梯【品牌】进口品牌合格产品 【数量】按设计【梯型基本参数】1.扶梯:梯数0.5m/s,梯阶宽度1m,倾角:30,运送能力:9000人/h,扶梯均设变频。别的按厂家标配,扶梯包板需进行二次装修;2.客梯:娱乐楼客梯载重量1.6t,别的客梯载
4、重量1.35t,梯速均为1.5m/s,各层设小门套,轿厢四壁、厅门发纹不锈钢,其他参数详设计,装修详设计;3.货梯:载重量2t,速度0.5m/s,各层设小门套,轿厢四壁、厅门钢板喷漆;其他参数详设计,装修详设计;4.客货两用梯:载重量1.6t,速度1m/s,各层设小门套,轿厢四壁、厅门发纹不锈钢,其他参数详设计,装修详设计;5.中庭观光梯:载重量1.35t,无机房,四周光观,其他参数详设计,装修详二次设计;【电梯装饰】电梯装饰原则见内装某些;观光电梯、客梯和扶梯与内装详细界面为:观光电梯、客梯不含地面面材;扶梯不含侧封板和底封板。交付原则1.待定娱乐(含洗浴、健身等):混凝土构造棚面,混凝土地
5、面、水泥抹灰墙面、柱面。2.室内步行街公共区域:精装完毕,原则见内装。3.室内步行街店铺:餐饮毛坯交付,非餐饮精装完毕,原则见内装。4.商管用房:详内装某些。5.地下车库(含非机动车库):详内装某些。6.员工食堂:地面防滑地砖,墙面瓷砖,铝扣板吊顶。7.垃圾房:顶棚刷防水防霉防油涂料,地面防滑地砖。隔墙采用砌砖实墙,白色瓷砖贴到天花顶。8.员工卫生间:地面防滑地砖,墙面瓷砖,铝扣板吊顶,国产洁具。9.空调机房:顶棚、墙面水泥砂浆抹平,刮腻子,面层涂白色乳胶漆,地面采用防滑地砖防水楼面。10.强弱电配电间:顶棚、墙面、地面水泥砂浆抹平,刮腻子,面层涂白色乳胶漆。11.制冷机房、水泵房:顶棚、墙面
6、水泥砂浆抹平,墙面及顶面找平刷防水防霉涂料,地面防滑瓷砖。12.变电所:顶棚、墙面水泥砂浆抹平,刮腻子,面层涂白色乳胶漆,地面防滑地砖。13.消控室:混凝土顶棚、墙面、柱面水泥砂浆抹平,刮腻子,面层涂白色乳胶漆,天花为石膏板吊顶、防静电地板。14.通道:步行街与主力店之间通道、步行街与室外步行街之间通道详内装设计。15.消防疏散楼梯间、前室:步行街两侧消防疏散楼梯间、前室地面采用防滑地砖,别的做水泥抹灰地面。墙面及顶棚水泥砂浆抹平压光,白色乳胶漆,金属栏杆。16.集中托管房:详内装某些。业态名称健身室内步行街商管用房地下车库其她功能用房走廊中庭店铺设备用房员工食堂非机动车库垃圾房员工卫生间其她
7、用房(疏散楼梯间、通道、仓库等)集中托管机房建筑夜景照明【分类】依照项目大商业和室外步行街分为A版、B版、C版;【内容】楼梯夜景照明、景观照明,智能控制盒动画设计;【计量单位】见建导致本表;【照明系统】老式照明灯具、LED灯具、LED控制系统及整体灯光智能控制系统等;人防地下室相应人防级别及用途按照国标及地方规定,平战结合设计,装修原则按照平时功能设立。消防与室内步行街相邻防火门,门高2.7m(建筑按此原则预留洞高),宽度按疏散设计规定,样式、颜色由内装定。通向室外防火门,KTV,院线等封闭管理业态内部防火门,业态之间疏散互相借用防火门需增长带横杆锁和报警装置。上人屋面设联网门禁。室内步行街店
8、铺与走道之间依照性能化评审意见设立防火玻璃、钢化玻璃分隔及加密喷淋保护等方式。其他设施主力店与步行街连接口设立防火卷帘。娱乐楼电梯厅、超市提前营业通道与主力店区域设防盗卷帘。防盗卷帘不应影响疏散。寒冷及寒冷地区地下车库入口设立迅速堆积门购物中心一层所有出入口(不含疏散门)设立双道门。地下一层通往一层扶梯间感应门。节能绿建设计1.外墙保温材料厚度应满足民用建筑节能设计原则,针对寒冷、寒冷、夏热冬冷、夏热冬暖等不同地区,应采用相应构造办法做法。2.玻璃采光顶结合节能、消防设立启动扇,启动扇面积为首层公共面积10%(约为采光顶面积15%)。3.玻璃采光顶洞口宽度不不不大于12m,设计时展开面控制在投
9、影面积1.51.7倍之内(A级店1.7,B级店1.6,C级店1.5),室内步行街采光顶玻璃选用双银Low-E玻璃,可见光透过率43%,K值1.65W/,遮阳系数0.31.结构造类型钢筋砼框架构造或框架剪刀墙构造,柱网已8.4m8.4m为主;跨度不不大于18m梁宜采用预应力混凝土。基本型式依照地质状况拟定。构1.楼面活荷载;见右表(降板区填料计入恒载)2.屋面活荷载:3Kn/(1)有绿化规定期,覆土按恒载考虑,厚度取0.7m,采用专用种植土,容重不超过13KN/m(2)冷却塔、冷凝器等大型设备按恒荷载考虑4kN/商商铺:顶层商铺按照餐饮考虑,铺内4.5KN/;其他商铺、外廊及连桥均取4KN;共卫
10、生间:2.5KN/,需考虑降板G4KN/双层停车5KN/单层停车4KN/货车通道10KN/垃圾间不不大于4KN/,其他按照国家规范设计。集中托管机房区域按6KN/1.2健身技术描述-内装某些类别技术描述各区域内部装修原则1、待定娱乐(含洗浴、健身等):交付原则见建筑某些,别的装修由客户完毕。2、商管用房依照项目分A、B、C版地面:地砖或地毯墙面:玻璃、木饰面、乳胶漆;顶棚:石膏板、矿面板。3、地下车库:地面:采用耐磨地坪,耐磨层厚度2.53mm; 墙面、柱面:采用耐水腻子(局部彩色乳胶漆) 顶棚:混凝土板构造棚面(板底解决平整)4、员工食堂:交付原则见建筑某些。5、垃圾房:交付原则见建筑某些。
11、6、员工卫生间:交付原则见建筑某些。7、空调机房:交付原则见建筑某些。8、强弱电配电间:交付原则见建筑某些。9、制冷机房、水泵房:交付原则见建筑某些。10、变电所:交付原则见建筑某些。11、消控室:交付原则见建筑某些。12、通道:交付原则见建筑某些。13、消防疏散楼梯间、前室:交付原则见建筑某些。14、集中托管房:地面采用600mm600mm防静电地板,架高0.250.3m,600mm600mm微孔铝合金吊顶、地板到吊顶距离不不大于2.6m。隔墙采用轻钢龙骨双面防火硅钙板夹75mm岩棉,刮大白,墙顶面做防尘解决,墙面铺彩钢板。15、地下车库收费亭:依照项目配备,附属设施涉及:开关、插座、照明、
12、空调、通讯等配备齐全。1.3健身技术描述-给水排水、燃气某些业态名称健身室内步行街物管 用房地下车库其她功能用房走廊中庭店铺设备用房员工食堂非机动车库垃圾房员工卫生间其她用房(疏散楼梯间、通道、仓库等)集中托管机房给排水系统给水系统分项系统划分超市、百货、写字楼、公寓分别设系统,单独向自来水公司缴费,别的业态为一种系统(大商业系统)供水方式1.超市:水泵变频供水方式,用水点水压规定:0.250.40MPa;生活水箱储水量150;2.百货:依照市政压力,采用市政直供+水泵变频分区供水方式,用水点水压规定:0.200.10MPa;生活水箱储存水量:100;3.大商业依照市政压力,采用市政直供+水泵
13、变频分区供水方式,用水点水压规定:0.200.40MPa;生活水箱储存水量按设计计算;4.写字楼、公寓:不超过120m塔楼采用水泵变频分区供水,超过120m采用水泵箱串联供水,设中间传播水箱,用水点水压规定:0.200.35MPa;生活水箱储存水量按设计计算用水量50L/(人.次)20L(人次)(餐饮)7L(人次)(非餐饮)30L/ (人班)2L/(.次)2L/(.次)25L/(.次)2L/(.次)2L/(.次)30L/ (人班)2L/(.次)2t/d水箱装配式不锈钢水箱,水箱做防结露办法(橡塑保温81级,10mm厚,无防护)水泵变频恒压供水设备,多用一备,水泵品牌为国产优质(集团品牌库产品)
14、二次消毒紫外线消毒器(本地卫生防疫有特殊需求除外)计量方式(向商管公司交费业户均采用高精度IC卡表)水表计量,向商管公司交费各种经营点位加水表计量,向商管公司交费水表计量,向商管公司交费水表计量水表计量各设备用房、卫生间、冲洗点等给水部位均设立水表计量;管材及阀门室内管材(衬塑钢管/卫生间支管暗敷为PPR);室外管材:除本地有特殊规定外,主管采用球墨给水铸铁管;景观用水支管可采用HDPE给水管;国产优质阀门工程界面提供干管预留DN80各种经营点提供干管预留DN25提供干管预留DN32DN501.卫生间所有完毕2.厨房预留DN50车库冲洗用水(含洗车)所有完毕管线和器具提供干管预留DN25(机房
15、精密空调加湿)卫生器具无见内装原则店铺自理水槽,水龙头(普通)无防结露、防冻保温吊顶内、经营区、地下停车库给水管设防结露保温;寒冷地区、寒冷地区屋顶设备站房(水箱间、空调机房、消防水箱间等)、无值班采暖地下室内给水管道设防冻保温。保温材料:橡塑海绵(B1级)给排水系统给水系统分项排水管材机制铸铁管(厨房排水、卫生间排水),UPVC管(空调机房),热镀锌钢管(压力排水),室外埋地管材采用双壁螺旋塑料排水管(本地特殊规定除外)地漏厨房全铜地漏、空调机房塑料地漏(配铸铁盖)、地下车库为铸铁铜盖地漏,水封不不大于5CM。卫生间防臭地漏。保温防结露冷凝水管需做防结露解决,保温材料为橡塑海绵(B1)隔油池
16、室外:钢筋混凝土材质,室内:不锈钢成品隔油器排水沟涉水类机房排水沟内贴篦子,车库盖板需满足车行承重规定。(标高正负零以上优先考虑直排)车库出入口排水沟考虑排向室外或集水坑,集水坑需加潜水泵。污废水排放设备1.地下室设备机房、车库排水、车道雨水、不能直接出户商铺及卫生间污水排放采用集水池+潜水泵排放;百货、超市、酒楼设独立污水解决间,其他业态污水解决间可合用。2.集水池原则:钢筋混凝土制,钢制盖板,停车场集水坑周边加不锈钢护栏,商铺及各卫生间污水集水池在池内进水口处设一道格栅和截污不锈钢提篮。3.潜水泵原则:厨房及卫生间污水排放采用带外置不锈钢绞刀潜水泵,机房及车库、消防电梯集水坑等废水排放采用
17、自动搅匀排水泵,卫生间、污水解决间集水坑污水泵采用进口品牌,其她污水泵采用国产优质品牌(集团品牌库产品)4.本地有设备供货商营销点、能进行可靠售后维修服务时,需压力提高排放卫生间污水排放可采用全自动污水排放专用设备。化粪池钢筋混凝土,位置设立在非主干道、绿化带,远离商场出入口及广场区域。工程界面预留卫生间、淋浴间、泳池排水立管。各种经营点提供干管预留1.餐饮店铺预留厨房排水点2.独立卫生间预留排水点3.配套业态提供预留点所有完毕(含所有排水系统分项)1.地下一层车库排水为地漏排水;2.地下二层车库为水沟排水水沟排水,压力排水所有完毕(含所有排水系统分项)1、地下一层车库排水为地漏排水;2.地下
18、二层车库为水沟排水。水沟排水,压力排水所有完毕(含所有排水系统分项)无预留冷凝水排水干管DN50雨水系统系统裙房屋面采用虹吸雨水系统,虹吸溢流;塔楼屋面、贴临购物中心裙房外墙屋面采用重力流雨水系统暴雨重现期雨水排水,雨水排水加溢流50年。雨水斗材料虹吸雨水斗采用不锈钢制,带防盗办法;塔楼雨水斗采用87型雨水斗,钢制。管材虹吸雨水系统:HDPE(进口或国产优质);重力流雨水系统:镀锌钢管虹吸技术进口技术(吉博力、捷流等)分项雨水收集回用年降雨量达到400mm及以上地区,在室外埋地设立钢筋混泥土雨水收集池(内设两台潜水泵)供绿化与道路浇洒(不不大于三天绿化浇洒水量)热水系统分项卫生间洗手热水A版长
19、江以北地区步行街及百货公用卫生间设计洗手热水。B、C版寒冷地区步行街公用及百货卫生间设计洗手热水。淋浴热水商管用房淋浴间设太阳能或电热水器电热水源年太阳辐射总量4200MJ/及以上地区,在购物中心屋顶设立太阳能集热设备,辅助电加热;其他地区设立电热水器;给排水系统消防系统分项消防系统划分大商业(含上部塔楼)设立一种消防系统,一种商铺消防系统与大商业共用一套消防系统,销售地块室外步行街商铺消防系统与上部销售业态公用一套消防系统,各系统消防泵房独立设立,但同一地块内各种系统可就近共用消防水池,消防水池兼做水蓄冷池时,宜接近制冷机房设立。消防水池8001100(不含水蓄冷),钢筋混凝土建造,如本地电
20、价政策容许,经论证后消防水池容积考虑水蓄冷需求,依照业态调节泵房管理界面。消防栓泵一用一备,国产优质。喷淋泵一用一备,国产优质,依照消防性能化规定,室内步行街钢化玻璃冷却系统单设水泵。管材热镀锌钢管沟槽连接(不不大于等于DN100)或丝接(不大于DN100),销售型物业消火栓管可采用焊接钢管。阀门蝶阀或闸阀(国产优质)消火栓箱组合柜式(内设消火栓、消防自救卷盘、灭火器)(国产优质)步行街消火栓配合装修设计加装门吸、暗装门扣,合页规格保证承重规定。喷头无吊顶区域:直立式喷头;有吊顶区域:采用吊顶式或下垂型喷头(不能采用隐蔽式喷头),其中主力店、次主力店、超市、室内步行街走道及两侧商铺、娱乐场合自
21、动喷水灭火系统,采用迅速响应型;步行街钢化玻璃冷却喷头:依照性能化规定,采用边墙型迅速响应喷头;屋面设备间、外橱窗等有冻结危险且未采用预作用系统区域,喷头应采用易熔合金型。消防水箱镀锌钢板稳压泵配稳压罐、稳压泵(一用一备),国产优质。(消火栓系统与喷淋系统分别设立稳压装置)其他消防系统气体灭火系统:发电机房、变配电所、IMAX放映机房、集中托管机房等(其中:集中托管机房采用无管网七氟丙烷气体灭火系统,其他采用七氟丙烷或S型气溶胶),自动跟踪定位射流灭火系统(步行街开口不不大于500中庭、净高超过12m影厅)、磷酸铵盐手提式灭火器(各场合均设立),电气竖井内设立悬挂式超细干粉灭火器装置,超细干粉
22、质量应依照被保护竖井容积选取。防冻办法1.寒冷及寒冷地区地下车库自动喷淋系统均采用预作用系统;消防湿式管道系统应避免从地下车库出入口附近该区域进过,其中地下一层车库出入口附近消火栓给水管道应设电伴热保温;2.寒冷、寒冷地区消防水箱间水箱及管道应做防冻保温,消火栓及湿式喷淋消防管道敷设在有冰冻危险区域时,例如外橱窗、无值班采暖设备间等,消防管道应采用相应防冻办法(对管道进行保温、设立电伴热等)。3.电伴热保温设立规定:采用消防专用阻燃自限温电伴热带,外包绝热层材料采用玻璃棉外缠玻璃丝布刷防火漆。中水系统分项设立区域本地有市政中水源或政府有强制规定项目原水系统1.优先选取市政中水。2.收集塔楼和酒
23、店生活废水,因而这两某些排水必要污废分流。回用原则原则上只用于大商业冲厕、绿化、室外地面冲洗解决工艺A版物化法与生物法结合B、C物化法节能常规节能方式(建造原则中包括):1.节水器具;2.变频供水装置;3.分项给水计量;4.雨水收集回用或设立中水系统;5.太阳能热水供应系统。安全原则1.消火栓、喷淋系统(各场合均设立);2.室内步行街采用钢化玻璃+加密喷头;3.发电机房、变配电站、IMAX放映机房、集中托管机房设气体消防;4.高于12m影厅、室内步行街超过500中庭设自动跟踪定位射流灭火系统;5.手提式磷酸铵盐灭火器(各场合均设立);6.电气竖井内设立悬挂式超细干粉灭火装置。燃气系统报装低压燃
24、气量(均按热值为8000kcal天然气计算,各地燃气种类不同或热值不同,根据此原则进行换算)无无7001000 m3无无无25 m3无无无无无中压燃气量燃气锅炉保证生活热水量详暖通某些工程界面(含燃气管线及报警系统)完毕主管线(设计暂按此原则参照执行,待商务合同订立后拟定)完毕所有燃气工程完毕所有燃气工程1.4健身技术描述-暖通某些业态名称健身室内步行街物管 用房地下车库其她功能用房走廊中庭店铺设备用房员工食堂非机动车库垃圾房员工卫生间其她用房(疏散楼梯间、通道、仓库等)集中托管机房系统及区域划分物业管理系统(依照项目面积划分为13个区域)物业管理系统(依照项目面积划分为13个系统区域)物业管
25、理系统如设采暖,接入物业管理系统百货、超市设备用空调接入其自身系统内,别的接入物业管理系统。暖通空调风系统形式1.卖场全空气、单风道、低风速、单风机系统有组织回风;2办公区采用风机盘管加新风系统或分体空调。.3.送风口带调节阀。1.宜采用吊装机组加新风系统;如设风机盘管,应设回风箱、可拆卸滤网。2.送风口带调节阀。3.公共卫生间应设立风机盘管。4.室内步行街3层走道负荷密度不不大于400w/1.采用风机盘管加新风系统,风机盘管设回风箱,可拆卸滤网。2.送风口带调节阀。3.3层餐饮店铺负荷密度不不大于350w/分散式空调加送排风或风机盘管加送排风无1.满足运营环境需求。2.变配电室、值班室、弱电
26、机房、电梯机房等设分体空调。依照位置、接入商管主系统无湿式垃圾房等设分体空调无无至少配备两台机房专用精密风冷空调(一主一备),单台冷量不低于60kw,所配空调制冷功率(不含备机)应达到机房内IT设备总耗电功率1.3倍,并有恰当冗余。地板下送风自然回风。设计参数夏季:室内设计温度26,相对湿度不大于等于65%。冬季:室内设计温度18。 夏季:室内设计温度28.冬季:室内设计温度18夏季:室内设计温度26.冬季:室内设计温度18机房设计温度2024.设计湿度4065%业态名称健身室内步行街物管 用房地下车库其她功能用房走廊中庭店铺设备用房员工食堂非机动车库垃圾房员工卫生间其她用房(疏散楼梯间、通道
27、、仓库等)集中托管机房暖通空调冷冻水系统1.冷冻水系统采用冷水机组变流量一次泵变流量系统,水泵变频下限为原则频率70%制冷主机(冷水机组)和空调冷冻水循环泵、冷却水循环泵采用一对一连接方式,并在各组设备连接管道中间设立互为备用手动转换阀。商管物业冷冻水系统应按主力店(院线、大歌星、大玩家、电器)、次主力店、室内步行街(分段设立回路)在分集水器处设立独立环路,加装能量计量表;室内步行街应依照需要设立各种水环路,且不得少于3个,步行街每个环路均能加装能量计量表。商管物业冷冻水系统采用两管制。2.水系统阀门设立规定如下:(1)冷却水系统上不设任何平衡阀(2)集水器各回路干管上设立静态平衡阀(3)商管
28、物业制冷机房分水器处各分支路上出水口与手动蝶阀之间增设200v法兰式球墨铸铁电动蝶阀,电动蝶阀采用就地控制;(4)各环路系统干管到本环路内支管回水管上设立静态平衡阀;(5)空调机组、新风机组水管上设立比例积分电动调节阀与动态压差平衡阀;(6)总供回水管之间设立压差旁通阀(旁通管径及旁通阀型号按一台制冷机流量70%选用)室内步行街公共区域如设风机盘管,仅设立电动两通阀,其她区域风机盘管应设立电动两通阀和3速开关。无依照位置接入物业主系统无依照状况定冷却水系统合用,物业管理合用,物业管理无无冷热源合用,物业管理。依照论证成果拟定与否设立消防水池蓄冷、冷却塔免费供冷。合用,物业管理。依照论证成果拟定
29、与否设立消防水池蓄冷、冷却塔免费供冷。业态名称健身室内步行街物管 用房地下车库其她功能用房走廊中庭店铺设备用房员工食堂非机动车库垃圾房员工卫生间其她用房(疏散楼梯间、通道、仓库等)集中托管机房暖通通风1.大空间区域过渡季节以不低于70%新风比运营。步行街顶部机械排风,同步设能自动关闭自然通风窗,在机械排烟时用于自然通风启动窗,应能自动关闭,并与火灾报警系统联动步行街顶层及二层端头店铺按餐饮分户预留独立排油烟管井,寒冷及寒冷地区预留补风加热条件;不具备自然通风条件物管用房应设计适量排风和补充新风。消控中心、中心变配电值班室等有人值守设备房考虑补充新风。设立机械通风系统,其中垃圾房、污水解决间设立
30、独立机械通风系统设立新风系统,机房内所有通风系统和防排烟系统,必要同步考虑到气体灭火规定,设立相应电动启动/关闭风阀和防火阀,保证灭火时密闭性,并应符合灭火后通风换气规定。防排烟系统1.所有主力店内均应做机械排烟,主力店、次主力店排烟时需设机械补风;2.消防补风需设专用风机,不得由空调机组、新风机组兼用;消防补风系统风道上不得有BA系统控制电动风阀;3.室内步行街公共区域应采用机械排烟方式,其排烟口宜均匀布置在采光窗侧面,排烟口应设立手动和自动启动装置。室内步行街排烟量应按该区域体积换气次数不不大于6次/h拟定,排烟风机应与火灾报警信号联动。当排烟风机启动时,应自动关闭采光顶通风窗;4.室内步
31、行街两侧商铺内应设立机械排烟系统,其排烟量不应不大于72 m3/(m3.h)5.每个影厅应设立专用排风系统和排烟系统,排风、排烟系统管道合用,风机分设,机械排烟系统排烟量不应不大于90 m3/(.h);IMAX影厅库房和超50库房需设立排烟、排风系统。6.须满足规范、本地消防及项目消防性能化规定。采暖采用空调供热;夏热冬冷,寒冷和寒冷地区室内步行街一层公共区域(所有)、百货一层出入口及寒冷和寒冷地区百货中庭处设低温热水地板辐射采暖。寒冷地区设值班采暖,设计温度 5百货、超市设备用房空调接入其自身系统内,别的接入物业管理系统寒冷地区设散热器值班采暖,室内设计温度5同其他商业自控暖通系统按一键式设
32、计原则完毕:冷热源系统、空调系统、通风系统等各项控制规定,控制原则见弱点某些。空气幕1.购物中心对外出入口、应设风幕。其中寒冷地区、寒冷地区、夏热冬冷地区对外重要出入口处设两道热风幕(外电内水),别的设一道热水风幕;夏热冬暖地区均设一道惯流风幕。除夏热冬暖地区外超市地下卸货平台运送通道门口处应设电热风幕。首层自持外铺,应在其外门内侧设风幕,寒冷及寒冷地区应设电热风幕。2.风幕出口高度距地面不适当高于3000mm,出口风速不不大于9m/秒。3.垃圾房垃圾推入门安装单向风幕机。设备制冷主机、空调末端、水泵、冷却塔、风机、水阀按集团集采品牌选型。锅炉采用真空锅炉三洋、远大、富士特等。风口、阀件采用国
33、产优质品牌。风管水管及保温材料采用国产优质品牌。1.防腐保温及管材1.所有防结露管道、采暖管道和空调水系统管道应采用燃烧性能级别不低于B1级保温材料,其中低温水管道(65)采用橡塑保温,高温水/汽管道(65)采用离心玻璃棉保温;风管保温应采用燃烧性能级别A级保温材料离心玻璃棉。2.长江以南地区屋面冷却水管道应设保温。3.空调及采暖水管管材:DN50(含DN50)如下采用镀锌钢管螺纹连接,DN50以上采用焊接钢管焊接,DN250(含DN250)以上采用螺旋焊接钢管焊接;冷凝水管采用热镀锌钢管螺纹连接。减震 降噪所有运营设备要做减震降噪解决,减震降噪等原则满足环评规定。冷却塔、风机、冷凝器、风冷热
34、泵、空调室外机等设备考虑对塔楼影响,设立隔声墙、导声筒,消声器、设备变频、减震器等办法。节能绿建设计常规节能方式(建造原则中包括):1.冷冻水612供回水温度;2.全空气系统过滤季应不不大于70%新风比运营;3.水泵、风机等选用高效率设备;4.水泵变频,组合式空调机组风机变频;5.空调自动控制;6.冷却塔免费制冷;7.自然通风(涉及采光顶电动启动窗);8.能源分项计量系统(涉及数据采集,数据记录分析能耗管理平台)。安全 原则1.所有土建风井内应做镀锌钢板风管,排油烟井内应做不锈钢板风管。2.排油烟风道采用不锈钢风道,除影院空调支风道外其她风道应采用镀锌钢板风道。3.风管保温应采用燃烧性能级别A
35、级保温材料离心玻璃棉。1.5健身技术描述-强电某些业态名称健身室内步行街物管 用房地下车库其她功能用房走廊中庭店铺设备用房员工食堂非机动车库垃圾房员工卫生间其她用房(疏散楼梯间、通道、仓库等)集中托管机房强电供、配电系统 110kv/66kv/35kv/10kv变电所依照本地供电条件设立20kv/10kv变电所设立向室内步行街供电物业变电所,应依照供电半径分散布置,且不应少于两处。备用应急电源1.如项目本地供电及消防部门对备用电源设立有规定,须设立备用应急电源;备用应急电源可采用柴油发电机组、EPS、UPS、蓄电池组中一种或几种;2.备用应急电源持续供电时间应不低于60min,消防疏散照明灯具
36、自带蓄电池持续供电时间应不低于90min。电气竖井面积1.强弱电井必要分开设立;2.室内步行街电气竖井应按区域设立,间距不不不大于80m,且不应少于4处;3.百货喽、综合楼、娱乐楼、超市强电竖井净安装面积每个不应少于5,室内步行街电气竖井净安装面积每个不应少于8.安全原则1.变压器低压主进断路器应设过负荷长延时、短路短延时和接地故障保护;母联断路器应设过负荷长延时、短路短延时保护;馈电回路断路器应采用过负荷长延时及瞬时过电流保护2.变电器低压主进断路器、母联断路器选用框架式断路器,变电所低压馈电回路断路器电流在630A及如下使用塑壳断路器,630A以上使用框架断路器。3.电缆桥架宽度应按规定留
37、有裕量,电缆总截面面积不应不不大于桥架内截面面积40%4.变电所室内低压电缆沟截面尺寸应不低于800mm800mm,且应所有纵横连通,电缆沟内安装电缆支架,低压出线电缆桥架应分散布置。5.购物中心、写字楼、公寓等均应设支防火剩余电流动作报警系统(又称漏电火灾报警系统)及电缆温度检测系统;(1)防火剩余电流动作报警系统主机设于消防控制中心(控制室),信号检测点设于变电所低压出线回路(放射式干线供电回路)或楼层配电箱进线处。漏电检测动作电流值不不不大于500mA。检测对象为照明类负荷及综合用电类负荷,动力负荷不需设立。防火剩余电流动作报警系统应具备探测漏电电流、过电流等信号,并发出声光报警信号。(
38、2)电缆温度检测系统为火灾自动报警系统有机构成某些,线型感温探测器选顾客内型缆式定温可恢复式感温电缆,感温电缆外护套应为阻燃型(B级);线型感温探测器每根敷设长度应不低于10m,在电缆沟内上下两层敷设,在宽度不不大于600mm桥架内敷设2根。6.制冷站冷水主机、购物中心室内步行街商铺用电、百货、写字楼正常照明用电干线应使用密集型母线槽供电,其她负荷与否采用母线槽供电由设计拟定。7.在室内步行街、百货、娱乐楼等人员密集场合应设立智能型疏散照明系统,在地面设立时,设立间距不适当不不大于5m。节能绿建设设施常规节能方式(建造原则中包括)1.变压器须选用节能变压器(SCB10、SCB11);2.光源采
39、用节能型光源。日光灯采用T5,筒灯采用节能;3.公共负荷分路、分项计量;4.无功功率补偿;5.地下车库设LED照明;6.设能源管理平台。供电电源1.双(多)路市电,供电电源电压级别普通为110kv、66kv、35kv、20kv、10kv;2.10kv(20kv)电源为优选选用电源。开闭所1. 依照项目所在地供电部门规定,拟定与否设立开闭所;2.开闭所转接容量及所带负荷应依照经供电部门审批供电方案拟定。系统设立物业、百货、写字楼、公寓为独立供配电系统,别的业态均由物业变电所供电。供电规定一级负荷供电规定:双路市电,其中特别重要负荷需设备用应急电源。电力监控电力监控有能源管理平台实行。功率负荷密度
40、(W/)8050服装:100配套:10080201501025共120KVA供电计量(所有主力店计量需采用品有计量器具强检标志电表)计量精度:高压互感器0.2级;计量表0.5级、低压互感器计量表0.5级低压计量1.物业变电所低压计量,变电所低压出线均设计量表;2.店铺一户一表(所有为三相电表),电表推荐采用预付费式电表。1.低压计量,变电所低压出线均设计量表;2.员工食堂、垃圾间设计量子表。业态名称健身室内步行街物管 用房地下车库其她功能用房走廊中庭店铺设备用房员工食堂非机动车库垃圾房员工卫生间其她用房(疏散楼梯间、通道、仓库等)集中托管机房强电供、配电系统变电所 工程界面甲方责任1.物业变电
41、所供电;2.楼层及分区配电室配电箱设备及供电线路、桥架供应安装;3.消防系统设备、动力设备及配电、控制管、线供应、安装。 供应、安装到位户内配电箱(只设进线隔离开关)及其进线管线由物业变电所供电,供应、安装。1.由物业变电所提供2.机房配电柜设备及供电线路、桥架供应安装3.气体消防系统设备、动力设备及配电、控制管、线供应、安装4.照明和应急照明及线路按供应安装到位;5.一台在线式60kvAUPS采购安装设备材料中压配电柜柜体国产优质变压器国产优质(顺特、施耐德、许继等品牌库产品),变压器容量普通不超过KVA变压器须经批准。低压配电柜国产优质封闭式母线国产优质电缆桥架国产优质中压断路器A版:合资
42、(西门子、ABB、施耐德)或国产优质VSI。低压断路器合资(西门子、ABB、施耐德、默勒)双电源自动转换装置合资柴油发电机组合资或国产优质强电动力配电系统设备材料动力配电柜(箱)国产优质双电源却换箱国产优质控制箱国产优质备用电源(EPS、UPS)国产优质,应急供电时间应满足本地消防部门规定,但不应低于60min低压断路器A版:合资(西门子、ABB、施耐德、默勒);B、C版:国产优质+某些合资(西门子、ABB、施耐德、默勒)隔离开关A版:合资(西门子、ABB、施耐德、默勒);B、C版:国产优质+某些合资(西门子、ABB、施耐德、默勒)交流接触器A版:合资(西门子、ABB、施耐德、默勒);B、C版
43、:国产优质+某些合资(西门子、ABB、施耐德、默勒)双电源自动转换装置国产优质或合资所有ATS均选用PC级热继电器A版:合资(西门子、ABB、施耐德、默勒);B、C版:国产优质+某些合资(西门子、ABB、施耐德、默勒)降压起动控制器A版:合资(西门子、ABB、施耐德、默勒);B、C版:国产优质+某些合资(西门子、ABB、施耐德、默勒)软启动控制器A版:合资(西门子、ABB、施耐德、默勒);B、C版:国产优质+某些合资(西门子、ABB、施耐德、默勒)变频控制器A版:合资(西门子、ABB、施耐德、默勒);B、C版:国产优质+某些合资(西门子、ABB、施耐德、默勒)强电照明配电系统 设备、材料照明配电箱国产优质应急照明双电源切换箱国产优质备用电源(EPS、UPS)国产
