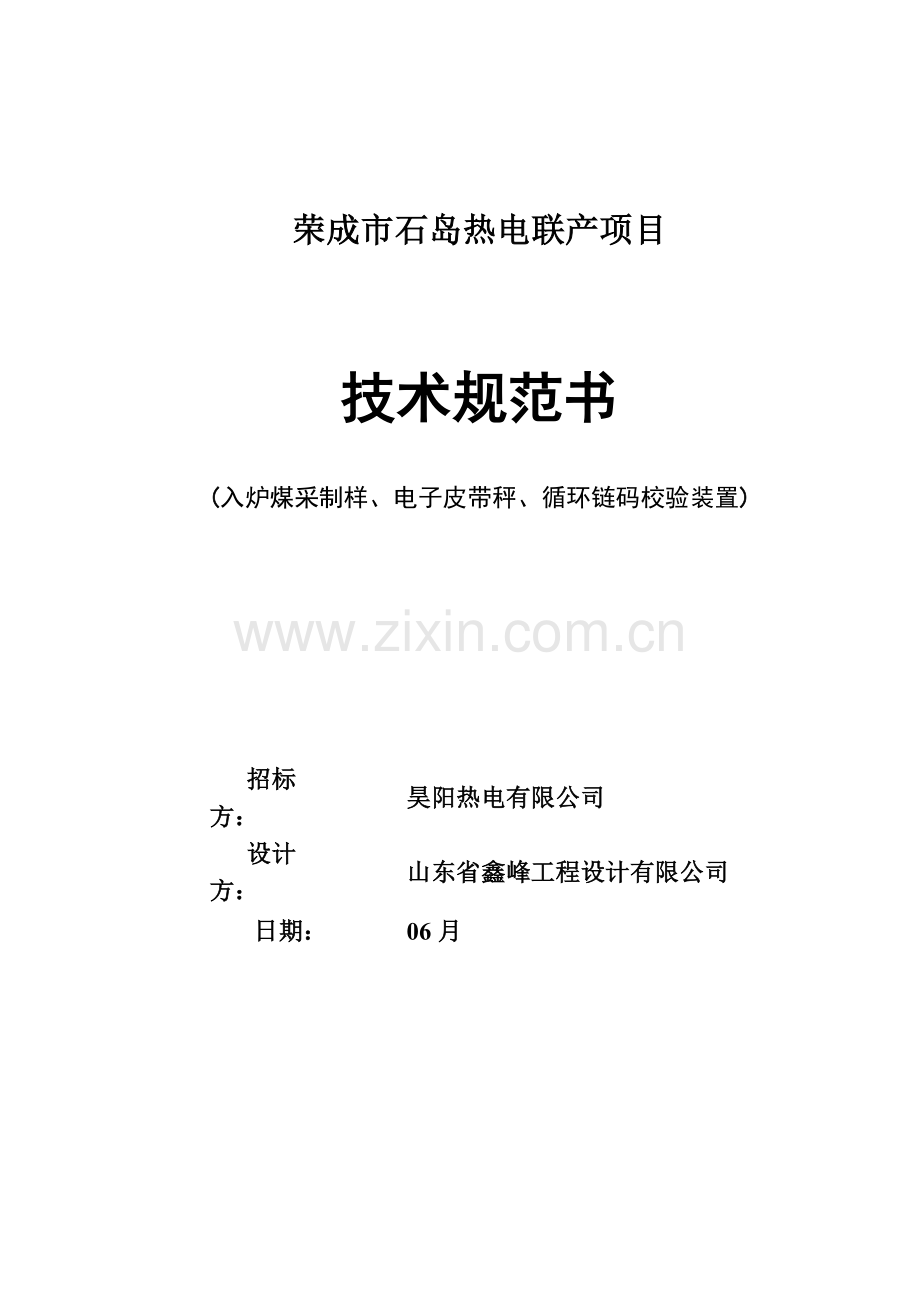

荣成市石岛热电联产项目

技术规范书
(入炉煤采制样、电子皮带秤、循环链码校验装置)

招标方：
昊阳热电有限公司
设计方：
山东省鑫峰工程设计有限公司
日期：
06 月

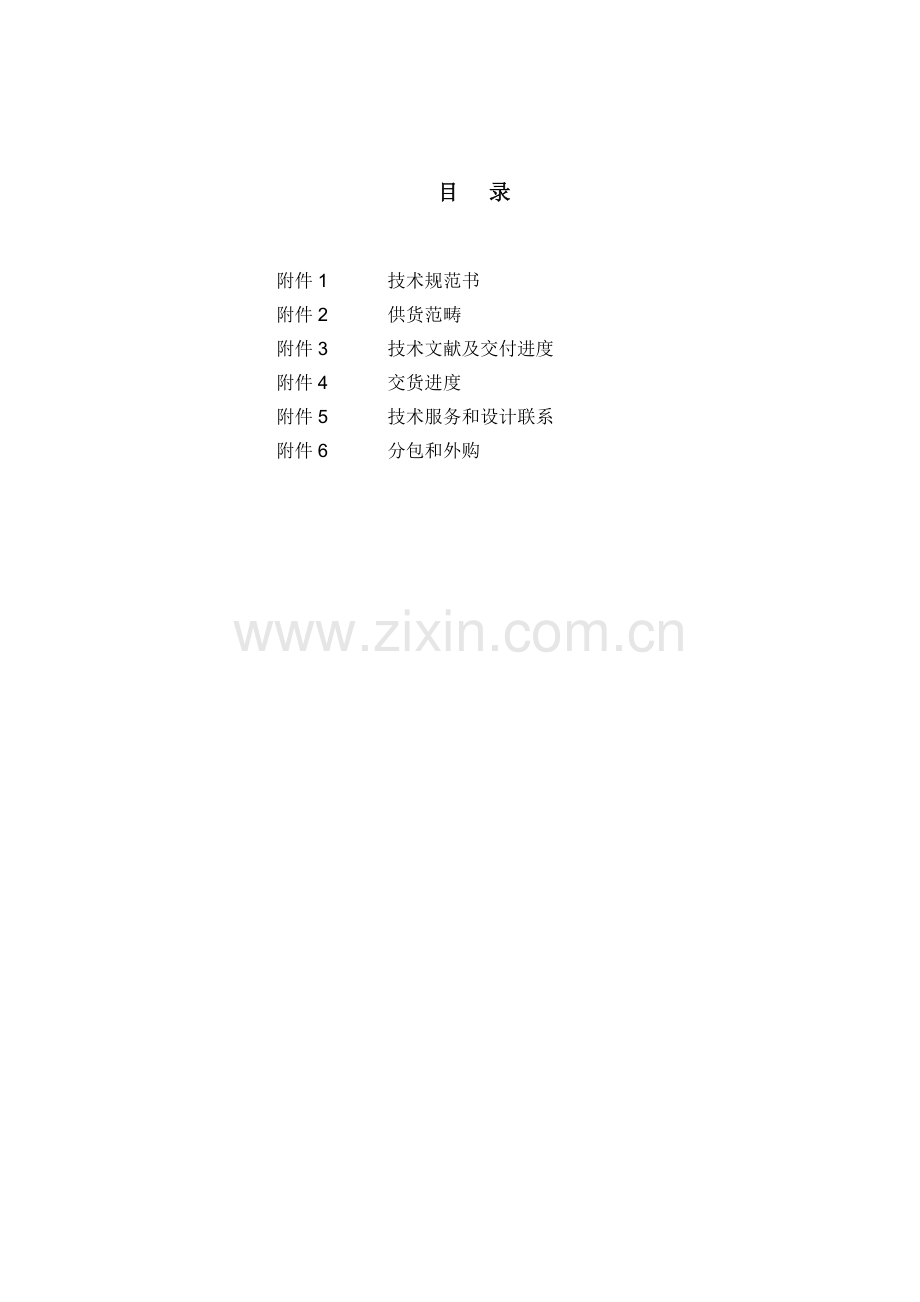

目 录

附件1
技术规范书
附件2
供货范畴
附件3
技术文献及交付进度
附件4
交货进度
附件5
技术服务和设计联系
附件6
分包和外购

附件1 技术规范
目 录
1.
总则
2.
设计和运营条件
2.1
概述
2.2
工程重要原始资料
3.
技术条件
3.1
重要技术规范
3.2
性能规定
3.3
配供辅助设备规定
3.4
构造规定/系统配备规定
3.5
仪表和控制规定
3.6
其他规定
3.7
原则
4.
性能保证
5.
设计与供货界限及接口规则
6.
设备规范及重要数据表

1. 总 则
1.1本技术规范用于荣成市石岛热电联产项目入炉煤采制样、电子皮带秤及循环链码校验设备投标，它提出了设备功能设计、构造、性能、安装和实验等方面技术规定。
1.2本规范书提出是最低限度技术规定，并未规定所有技术规定和合用原则，投标方应提供一套满足本合同文献和所列原则规定高质量产品及其相应服务。对国家关于安全、环保等强制性原则，必要满足其规定。投标方如对本技术规范书有异议，应以书面形式明确提出。
1.3投标方所提供产品，必要是技术和工艺成熟先进，且已设计、制造过多台同类产品，具备十分优良制造、运营业绩，并经近年持续运营证明是成熟可靠优质产品。
1.4投标方应对其供货范畴内所有产品质量负有全责，涉及其分包和外购产品。
1.5投标方供货产品如果由于设计、制造质量问题而导致机组无法正常投产、供货设备无法长期持续、安全、经济、稳定、可靠地运营，无法满足所有技术性能规定，则投标方必要为此负所有责任。
1.6如投标方没有以书面形式对本技术规范书内容和条文提出异议（或差别），则招标方可以为投标方已完全接受和批准本规范书规定。如有异议（或差别），无论是多么微小，都应在投标文献中以“对规范书意见和同规范书差别”书面提出（必要填写在投标文献差别表中）。
1.7投标方须执行本合同书所列各项现行（国内、国际）原则。本合同书中未提及内容均应满足或优于本合同书所列国标、电力行业原则和关于国际原则。有矛盾时，按较高原则执行。在此期间若颁布有规定更高、更新技术原则及规定、规范，则应以最新技术原则、规定、规范执行。
1.8在签定合同之后，招标方和设计方有权提出因规范原则和规定或工程条件发生变化而产生某些补充规定，投标方必要满足招标方所提出补充规定。
1.9投标方须执行本规范书所列原则。有矛盾时，按较高原则执行。投标方在设备设计和制造中所涉及各项规程，规范和原则遵循现行最新版本原则。
1.10合同订立1个月内，按本规范书规定，投标方提出合同设备设计、制造、检查/实验、装配、安装、调试、试运、验收、运营和维护等原则清单给招标方，由招标方确认。
1.11设备采用专利涉及到所有费用均被以为已包括在设备价中，投标方保证招标方不承担关于设备专利一切责任。
1.12投标方提供高质量设备。这些设备是成熟可靠、技术先进产品，且制造厂已有相似容量机组合同设备制造、运营成功经验。
1.13在订立合同之后，招标方有权提出因规范原则和规程发生变化而产生某些补充规定，详细项目由买卖双方共同商定。当主机参数发生变化时而引起变化规定，投标方应予以满足，且设备不加价。
1.14 对于进口设备应有原产地证明材料和海关报关单，如在使用过程中发既有虚假行为，必要免费进行更换，并承担相应损失。
1.15 本招标文献为订货合同附件，与合同正文具备同等效力。
1.16 若在招标文献、投标文献、招标过程中澄清文献等有效文献中，在某些问题上有矛盾且投标方没有以书面提出并由招标方确认，则按招标方拟定原则为准。
1.17在设备使用过程中，若设备不能满足合同规定，招标方有权委托有资质第三方进行现场实验，由此产生费用由投标方所有承担。
2 设计和运营条件
2.1 概述
荣成市石岛热电联产项目建设3×240t/h+1×75t/h高温高压流化床锅炉，1×B30MW +2×B50MW +1×B9MW背压式汽轮发电机组。
燃煤厂外运送方式采用所有汽车运送进厂。厂内从卸煤装置到锅炉房原煤斗运煤系统采用普通带式输送机。
2.2 工程重要原始资料
拟建地点地处荣成市昊阳热电有限公司规划用地处。
荣成市属暖温带季风型湿润气候区，四季分明，年平均气温为12°左右，在平均日照2600小时左右，年平均降雨800毫米左右
荣成市气象资料:
极端最高温度： 39.8℃
极端最低温度： -18.5℃
年平均气温： 12℃
最热月平均温度： 25.4℃
最冷月平均温度： 15.4℃
基本风压： 0.35KN/m2
冬季采暖室外计算温度： -7℃
夏季室外计算温度(干球)： 32.1℃
年平均降雨量： 671.1mm
年室外平均风速： 2.5m/s
夏季平均风速： 2.5 m/s
冬季平均风速： 3.0 m/s
主导风向： 东、东南风
地下水位变幅： 0.6-4.0米；大某些地区<1.5米
最大冻土深度： 0.64m
抗震设防烈度： 6度
厂址地形地貌条件：本场地位于胶东半岛低山丘陵山前滨海冲洪积地貌单元，地层具备上覆第四系松散层、下伏燕山期花岗岩二元构造特点。场地地势正在进行人工平整，勘察时地面标高最大值7.61m，最小值5.29m，地表相对高差2.32m。区域地质构造：依照区域地质资料本场区内无全新世活动断裂。厂区内场地稳定性基本良好。
2.3 主厂房室内零米高程8.0m。
2.4 电厂燃煤煤质分析见下表：
煤质分析见下表：
项目
单位
设计煤种
校核煤种
干燥基碳
%
64.08
56.19
干燥基氢
%
3.08
2.40
干燥基氮
%
1.06
0.96
干燥基硫
%
0.71
0.80
干燥基灰分
%
24.81
35.20
收到基水分
%
7.6
7.0
空气干燥基水分
%
2.33
1.96
干燥基挥发分
%
14.06
12.12
收到基低位发热量
MJ/kg
22.96
19.66
煤灰变形温度 DT
℃
＞1500
1470
煤灰软化温度 ST
℃
＞1500
＞1500
煤灰半球温度 HT
℃
＞1500
＞1500
煤灰流动温度 FT
℃
＞1500
＞1500

2.5 运煤系统概述
电厂燃煤厂内采用带式输送机运送方式,输煤系统从干煤棚到碎煤机室参数B=1000mm，v=1.6m/s，Q＝300t/h。从碎煤机室到主厂房为B=800mm，v=1.6m/s，Q＝300t/h，带式输送机为双路系统，一用一备，具备双路同步运营条件。采制样装置、皮带秤、循环链吗校验装置安装处皮带机为3#带式输送机，倾角17 º，带高1000mm，设备布置位置见附图。
2.6 入炉煤采制样、电子皮带秤及循环链码校验使用条件
2.6.1 入炉煤采制样装置使用条件
2.6.1.1 带式输送机规格为B=800mm、V=1.6m/s、Q=300t/h，α=17°。
2.6.1.2 入炉煤采制样设备布置于3号带式输送机中部，皮带机中心距2.4m，为中部取样。
2.6.1.3 入炉煤采制样设备能在煤全水分15%工况下正常工作。
2.6.1.4 所有物料流通有也许引起物料粘堵状况某些，均采用不锈钢材料制造。
2.6.1.5 入炉煤采制样设备在恰当位置设钢制检修平台、栏杆及钢梯，栏杆高度符合安规。
2.6.2 电子皮带秤及循环链码校验使用条件
2.6.2.1 电子皮带秤及循环链码校验布置于3号带栈桥内，皮带间距2.4m、栈桥净高3.5m。
2.6.2.2 带式输送机参数：B=800mm、Q=300t/h、V=1.6m/s、α=17°、H=1000mm,托辊直径133mm，托辊槽角35°，为前倾托辊。

3. 技术条件
请确认投标方向招标方提供2套功能完整，技术先进，并满足人身安全和劳动保护条件电子皮带秤、循环链码校验装置和入炉煤采制样设备。
3.1 性能规定
3.1.1 入炉煤采制样装置
入炉煤取样及配套设备制造原则均符合国家或机械部、电力部部颁原则。
所有物料流通有也许引起物料粘堵状况某些，均采用不锈钢材料制造，入炉煤采制样设备能在煤全水分15%工况下正常工作。
3.1.1.1 采样头
3.1.1.1.1 采样头采样办法及原理符合国标《商品煤样采用办法》规定。
3.1.1.1.2 采样头构造合理，不堵煤不撒煤，且能将规定煤样所有取出，即能实现全断面取样。
3.1.1.1.3 采样头构造合理，其尺寸优化，布置时不占用运营通道。
3.1.1.1.4 采样头采样次数可依照需要恰当调节。
3.1.1.2 给料机
3.1.1.2.1 给料机能将物料持续均匀给到碎煤机。
3.1.1.2.2 给料机流通某些考虑防粘﹑防堵办法，在运营中不容许浮现粘堵现象。
3.1.1.3 碎煤机
3.1.1.3.1 投标方依照自己经验选取碎煤机型式。
3.1.1.3.2 进料粒度≤10mm。
3.1.1.3.3 出料粒度可在3mm～10mm范畴内恰当调节。
3.1.1.3.4 碎煤机构造合理，不浮现堵煤、粘煤、漏风等现象。对不能破碎物料，设收集机构，可由人工清理排除。
3.1.1.3.5碎煤机转速合理，以防止煤样水分散失。
3.1.1.3.6 碎煤机易损件更换以便。
3.1.1.4 缩分器
3.1.1.4.1 投标方依照自己经验选取缩分器型式。
3.1.1.4.2 缩分器构造合理，不浮现堵煤、粘煤、漏风等现象。
3.1.1.4.3 缩分器下部取样桶取、放以便，且每台缩分器配一套取样桶。
3.1.1.4.4 缩分器下部余煤回收至带式输送机上。
3.1.1.5 斗式提高机
3.1.1.5.1 斗式提高机构造合理，不浮现堵煤、粘煤、撒煤等现象。
3.1.1.5.2 斗式提高机出力与取样头出力相匹配。
3.1.1.6 平台栏杆
检修各某些设备平台构造合理，平台荷载不不大于4Kpa。平台四周设高度不不大于1.2m栏杆。上下平台钢梯倾角普通不不不大于45°
3.1.1.7 控制和电气某些
3.1.1.7.1 投标方提供入炉煤采制样设备所需所有动力、控制设备，买方仅提供380/220V电源。
3.1.1.7.2 采样装置采用PLC控制，与输煤系统PLC间应有信号联系。制造商保证传播信号精确性。设备本体与就地控制柜间电缆由投标方供货，控制柜与控制室输煤程控之间电缆由买方负责采购。
3.1.1.7.3 控制方式：手动控制和程序控制。控制采用可编程控制器,要留有与系统设备联锁功能。卖方有义务配合运煤系统程控承包商完毕此功能。就地控制柜与设备间电缆由卖方提供，就地控制柜用不锈钢材料制造，防护级别为IP54。
3.1.1.7.4 自动和手动两种控制方式间能以便可靠灵活切换。
3.1.1.7.5 投标方设备所带可编程控制器在AB﹑MODICON﹑SIEMENS三个厂家中选取。
3.1.1.7.6 所有电动机防护级别为IP54。全套装置为持续工作制。
3.1.1.7.7 所有外购件和原材料，均从有资格厂家采购，所配套厂家都经招标方承认，且产品合格证齐全。投标方对其质量负全责。
3.1.2 电子皮带秤
3.1.2.1电子皮带秤及配套设备制造原则均符合国家或机械部、电力部部颁原则。
3.1.2.2 电子皮带秤使用精度为±0.5%，电子皮带秤当瞬时流量为最大流量10--125%时，不影响系统精度。
3.1.2.3 机械某些
3.1.2.3.1 秤架具备足够刚度和强度，以适应重载、超载工况。
3.1.2.3.2 皮带秤所在皮带托辊转动阻力系数不大于0.022，托辊寿命不不大于0h，托辊各项技术指标符合优质品原则。
3.1.2.4 传感器某些
3.1.2.4.1 传感器能在第2条所列条件下正常工作。
3.1.2.4.2 传感器具备良好稳定性和密封性。
3.1.2.4.3 传感器具备良好抗侧向力和超载性能及温度补偿能力。
3.1.2.4.4 传感器选用进口优质产品。
3.1.2.5 控制和电气某些
3.1.2.5.1 投标方提供皮带秤动力、控制用所有电器设备，买方仅提供380/220V交流电源。
3.1.2.5.2 电子皮带秤控制仪表安装在链码控制柜上。电源由链码控制柜内提供，皮带秤仪表应能送出4~20mA信号至输煤DCS进行监控。
3.1.2.6 显示仪表和打印某些
3.1.2.6.1 显示仪表采用进口仪表。电子皮带秤秤重仪表具备称量线性补偿，温度湿度补偿，停电保持数据功能，具备自动校准、自动调间隔、自动诊断故障等功能，有自动零点跟踪，实物、挂码、链码、电子标定功能。
3.1.2.6.2 打印机选用可靠且有运营经验产品。
3.1.3 循环链码校验装置
3.1.3.1循环链码校验装置及配套设备制造原则均符合国家或机械部、电力部部颁原则。
3.1.3.2 电子皮带秤精度为±0.5%。
3.1.3.3校验秤要满足校验精度为±0.5%电子皮带秤检定原则，检定分度值e=10kg，显示分度值d=1kg。
3.1.3.4循环链码校验范畴为皮带机最大流量20％－80％，同步最大流量80％应为皮带机额定出力300t/h。
3.1.3.5 每套装置具有2条链码。
3.1.3.6 基本性能规定
3.1.3.6.1 动态合计误差≤±0.1%
3.1.3.6.2 依照皮带秤精度级别选用校验用砝码。
3.1.3.7 机械某些
设备支架具备足够强度,以适应重载﹑超载工况。
3.1.3.8 传感器某些
3.1.3.8.1 传感器能在第3条所列条件下正常工作。
3.1.3.8.2 传感器有良好稳定性和密封性。
3.1.3.8.3 传感器有良好抗侧向力和超载性能。
3.1.3.9 控制和电气某些
3.1.3.9.1就地控制箱与传感器之间连接电缆由投标方提供，控制箱壳体用不锈钢材料制造。
3.1.3.9.2本设备纳入输煤系统程控、并与其他设备联锁，显示仪表安装在就地控制柜，就地控制柜和运煤系统PLC均能精确显示整个校验过程；设备本体与控制柜之间动力及控制电缆由卖方提供，就地控制柜至运煤系统PLC电缆由买方提供，投标方就地控制柜上应留有远方接口。
3.1.3.9.3 投标方提供校验装置动力、控制所需整套电气设备，买方仅提供380/220V交流电源。
3.1.3.9.4所有控制箱、柜均有良好密封性能。防护级别IP54。
3.1.3.9.5 显示仪表
显示仪表配备进口产品。
3.2 配供辅助设备规定
电气设备考虑本地运营环境。
3.3 供电和控制规定
3.3.1 入炉煤采制样装置、电子皮带秤及循环链码校验装置能参加系统联锁和远方程序控制。投标方将提供以上设备动力、控制用所有电气设备。招标方仅提供380/220V交流电源，就地控制箱留有与运煤系统设备联锁运营接口，其接口接点数满足运煤系统规定，投标方有义务配合运煤系统程控承包商完毕程控功能。控制箱设有手动/自动切换开关，具备就地/远方控制功能，手动时能在盘上手动操作各电动设备启/停，自动时能通过自动控制系统远程控制，一种方式使用时另一种操作自动闭锁；能提供设备运营、停止及故障信号给输煤程控DCS（该信号为无源干接点，接点最小容量为220VAC，5A），并能接受从输煤程控DCS来启动、停止信号（该信号应为无源干接点，接点最小容量为220VAC，5A）。设备本体与就地控制箱之间电缆由投标方开列清册。
3.3.2 所有控制柜均具备良好密封,防护级别为IP54。
3.4 其他规定
3.4.1 油漆
组装前从每个零件内部清除所有加工垃圾，如：金属切削物、填充物等，清除内外表面所有杂屑、锈皮、油脂等。所有设备交付时至少有两层锌基打底层和二层覆面涂层，暴露于大气金属表面需要加涂层和油漆。钢构造在第一次涂层前喷丸解决，在钢构造发运前必要上两层底漆二层面漆。油漆颜色在合同中拟定。对运营设备，其外表面涂漆有鲜明警示标记。油漆采用国内较先进漆种，并能适应本地环境条件（海边气候、可以有效防止盐雾腐蚀），油漆保证期为3年，投标商应承诺依照设计院油漆方案进行涂刷。在设备投标时附列设备所用油漆牌号及所执行喷涂工艺原则。
3.4.2 设备标志
3.4.2.1 设备铭牌采用耐腐蚀金属板制造。
3.4.2.2 铭牌安放在运营人员容易看到地方。
3.4.2.3 铭牌上有耐磨损下列内容,但不限于此。
a、制造厂国别；
b、制造厂名称；
c、设备型号；
d、设备名称；
e、出厂日期编码；
f、出厂检查编码；
g、重要技术参数。
3.5 原则
入炉煤采制样、电子皮带秤及循环链码校验设计、制造、包装、运送、储存、验收应符合国家或国际最新原则。

4 性能保证
投标方具备健全质量保证体系，对买方设备生产全过程有一份全面质量保证筹划，该筹划涉及质量保证程序、组织方式和所涉人员资格证明及影响项目质量各项活动如设计、采购、制造、运送、安装、调试和维护等控制。

5 设计与供货界限及接口原则
5.1 接口分界原则
5.1.1 由投标方供应系统和设备，如与不属于投标方供应范畴系统和设备连接，投标方将承担且积极积极予以配合。
5.1.2 由投标方供应系统和部件之间内部连接，由投标方负责。
5.1.3 由投标方供应系统和设备，与配套供应商间设计联系和技术接口由投标方负责。
5.2 设计分工
5.2.1 投标方设计、供货界限是提供功能完整入炉煤采制样、电子皮带秤及循环链码校验设备。
5.2.2 招标方负责设计提供380/220V电源和现场土建某些设计。
6 设备规范及重要数据表（空白处由投标方填写）
6.1 技术规范表
6.1.1 入炉煤采制样设备
入炉煤采制样装置由初级采样机、给料机、破碎机、缩分器及余煤返回系统等构成。
6.1.1.1刮板式初级采样机
采样机由刮板式采样头和带防尘罩钢构造件构成，采样头由不锈钢材料制成，采样周期依照子样数在触摸屏上进行调节，调节范畴为0.3-30分钟。
•电机额定电压： 380VAC
•电机功率： KW
6.1.1.2初级给料机
初级给煤机型式为封闭式皮带给煤机，采用挡板式无接头皮带，与物料接触区材料为不锈钢；
电机额定电压： 380VAC
电机功率： KW
6.1.1.3 环锤式破碎机
破碎头及板材：耐磨钢；
设有零速开关。
电机额定电压： 380VAC
电机功率： KW
6.1.1.4 二级采样机（缩分器）
缩分器为旋转切割构造，材料为不锈钢。
缩分器型号：
缩分器形式： 旋转式
缩分器缩分比： 1:10～1:100
电机额定电压： 380VAC
电机功率： KW
6.1.1.5 样品收集器及样品收集罐
样品收集为六罐安装，依照二采机动作次数，收集罐可以自动更换罐位置。
形式： 旋转换位式
型号：
电机额定电压： 380VAC 50HZ
电机功率： KW
样品收集罐密封可靠，水份损失率符合国标。
材料： 不锈钢
样品罐容量： 20 kg
数量： 6个
6.1.1.6 斗提机
电机额定电压： 380VAC
电机功率： KW
6.1.1.7电气控制系统
电气控制系统采用可编程控制器（PLC）进行控制，系统具备现场手操控制及远程自动控制两种模式。现场手操控制用于调试、维修、单机启动。
远程自动控制是当输煤机起动运营后，煤采样系统按下列顺序自行启动：
输送机联锁信号→斗提机→缩分器→破碎机→初级给料机→初级采样机
当输送机停止时，采样系统继续运营一段时间（时间可设定），将系统内余煤排空后自动停机，采样系统停止顺序与起动顺序相反。

6.1.2 电子皮带秤
皮带秤重要由三某些构成：17-4型杠杆式称重桥架、60-12C型测速装置、6001积算器。
设备性能参数
设备型号： 17-4 型
计量精度： ±0.25 ％
称重传感器（进口）
型式：S型拉式
制造商：
滞后误差：0.02%
过载能力：传感器容量150%

6.1.3 循环链码检查装置
型号：
外形： * mm
总重： kg
适应带宽： 1000mm
适应带速： 2.0m/s
适应出力范畴： 300t/h
校验皮带秤总不拟定度： 优于 ±0.1%
电源规定
电源电压： AC380/ AC220±15%
电源频率： 50HZ±1%
整机消耗功率： KW
　 原则循环链码：
条数： 2条
重量： 单条50kg/m
长度： mm
精度： M3级
仪表输出接口：RS232/485，4-20mA
传感器：
型式：
防护级别： IP54
升降系统
形式： 升降电动推杆
功率： kw
行程： 1000mm
防护级别： IP54
控制／显示仪表
形式：
外形尺寸：
精度： 0.03%

6.2 电动机数据表
序号
设备名称
电压
轴功率
电机功率
电机裕量
配供电控箱状况

附件2 供货范畴

1 普通规定
1.1 本附件规定了设备供货范畴。 投标方保证提供设备为全新、先进、成熟、完整和安全可靠，且设备技术经济性能符合本技术规范书规定。
1.2 投标方提供详细供货清单，清单中依次阐明型号、数量、产地、生产厂家等内容。对于属于整套设备运营和施工所必要部件，虽然本附件未列出或数目局限性，投标方将会在执行合同步补足。
1.3 投标方提供所有安装和检修所需专用工具和消耗材料等,并提供详细供货清单。投标方负责开列设备本体与控制箱间电缆清册。
1.4 投标方提供随机备品备件，包括投标方安装调试质保期和易损件备件。
1.5 提供所供设备中进口件清单并进行分项报价。
1.6 投标方提供技术资料清单见合同附件3。
1.7 投标方提供表白供货及设计分工界限图纸。
1.8 投标方依照下列所述提供详细供货清单。但不局限于下列设备和装置。
1.9 在规范书未明确供货项目，但在技术规定中有规定供货项目也由投标方供货。
2 供货范畴
2.1 设备范畴（两套设备，不限于此，投标方补充）供货范畴如下：（对没有涉及在如下供货范畴内设备及部件，若对安全运营是有必要，投标方将提出建议，将单列）
2.1.1 入炉煤采制样装置
投标方基本供货范畴是提供2套功能完整入炉煤采制样装置，其详细项目如下，但不限于此：
采样头 2 件
碎煤机 2 件
缩分器 2 件
余煤回收装置 2 件
控制柜 2 件
电缆 2 套
钢平台、栏杆 2 套
备品备件 2 套
2.1.1 电子皮带秤
电子皮带秤(涉及传感器、测速装置、机架等) 2套
显示仪表 2套
打印机（就地柜） 2台
电缆 2套
随机易损件 2台秤用
专用工具 2套
2.1.3 循环链码校验装置
设备支架 2 套
原则砝码 4 套
显示仪表及控制箱 2 台
传感器 2 套
升降控制系统 2 套
电缆、插接件 2 套
随机备品备件及专用工具 1套
2.2 供货清单
序号
项目名 称
规 格
单位
数量
重量(吨)
生产
厂家
单价
合价
备注
一
设备某些

（一）
入炉煤采样

1
初级采样头

台
2

SEW减速机
2
一次给料机

台
2

3
破碎机

台
2

4
二级采样机

台
2

5
样品收集器

台
2

6
斗提机

台
2

7
电气控制系统

套
2

控制柜为不锈钢
8
触摸屏

台
2

9
钢构造检修平台

套
2

10
不锈钢溜槽

套
2

11
电缆

套
2

设备到就地控制柜
（二）
皮带秤

1
称重桥架

套
2

2
积算器

台
2

3
称重传感器

只
4

进口
4
测速装置

只
2

5
屏蔽电缆

米
10

设备到就地接线盒

米
10

6
安装附件

套
2

7
通讯板

块
2

8
打印机

套
2

（三）
循环链码

1

循环输送机　

套
2

2
测速传感器

套
2

3
电动推杆

台
2

2
支撑钢构造

套
2

3
链码圈

套
2

4
控制仪表

台
2

5
控制箱

套
2

不锈钢
6
系统内电缆

套
2

设备到就地控制箱
共计

二
随机备品备件

1
采样机接触器

只
1

采样用
2
轴承

只
1

链码用
共计

三
专用工具

无

四
2年运营维护备品备件

1
带座轴承

只

采样用
2
零速开关

只

采样用
3
破碎机锤头

只

采样用
4
轴承

只

链码用
5
交流接触器

个

链码用
共计

五
运送费

六
保险费

七
服务及培训

八
包装、熏蒸及商检等

共计

进口件清单
序号
名称
规格型号
单位
数量
产地
生产厂家
备注
1
称重传感器

只
4

皮带秤用
2
接近开关

个
6

采样用
3
电器元件

套
4

采样和链码
4
PLC

套
2

采样用

附件3 技术文献及交付进度
1. 基本规定
1.1. 投标方提供文献/图纸应使用国际单位制，设备设计方案需获得业主承认。
1.2. 文献/图纸提供必要满足工程设计阶段，文献/图纸审查阶段，设备监造检查，施工、调试、试运、性能验收实验和运营维护等方面详细规定。
1.3. 文献和资料在提交设计院同步并抄给招标方存档。
1.4. 资料提交及考核：中标方必要按期提供图纸和资料，不能影响图纸设计，如因提供资料和图纸不及时和不全影响设计，扣罚质保金10％；最后移送业主所有资料不及时、不全或不符合规定，扣罚质保金10％。
1.5. 设备实验程序：中标方订立技术规范时必要提供设备关于实验程序。
2 文献格式
2．1所有工程文献和图纸纸张规格应符合国际“A”系列规格规定，即A0、A1、A2、A3和A4。对于某些电气和其他图表，容许使用多张A4纸张。图纸用纸最大可以使用规格为A0纸张。
2．2文字性文献应采用A4纸张，但其中容许包括A3大小图纸，A3图纸必要折叠成A4大小。
2．3项目专用图纸应设有标题块，标题块中应包括如下内容：
－ 业主 业主征询商
－ 项目 － 技术规范书书名称和编号
－ 机组号 － 系统
－ 项目图纸标记号
招标方提供上述标题块电子文献样本。其他图纸上也应包括上述内容，办法是在制作备份和电子文献之前，将列明上述信息标签粘贴到图纸原件上。
2．4对于提交图纸还应遵守如下规定：图纸上测量和尺寸单位应采用SI制（公制），符合ISO1000。图纸上最佳不要采用英制单位，但如果设计图纸上已存在英制单位，则对于重要总尺寸，必要提供对等米制尺寸。
图纸（涉及提供设计）上文字应采用中文。
图纸上标注尺寸不应按比例缩放，在图纸上任何书面尺寸与通过比例缩放得到任何尺寸之间，应此前者为准。
总体布置图用于示出设备轮廓。当设备详图上设备细节与总体图上设备细节存在差别时，应以详图为准。但是如果存在影响理解重大变更，则应更新总体图。
对图纸修订应清晰、无歧义地在图纸修订框内予以阐明；对文字性文献修订应在文献封面和正文中指明。
最后资料提交后不得任意修改，设备到货后与所提资料不符所导致一切返工和损失由投标方负责补偿。
3. 文献/图纸及交付进度
投标方资料提交及时充分，满足工程进度规定。在合同签定后7天内给出所有技术资料清单和交付进度，并经买方确认。
4 资料提交基本规定
4.1 在投标阶段提供资料
4.1.1 设备总图。
4.1.2 配供测控设备、仪表和一次元件清单，附件和材料清单（涉及其型号、规范、数量、安装地点和生产厂家）。
4.2 配合工程设计资料与图纸
4.2.1 配合施工图设计阶段应提供参数、图纸和资料
投标方应及时提供满足工程设计下列资料和图纸（招标方提供详细清单和规定，投标方细化，招标方确认）
4.2.1.1 设备总图
4.2.1.2 设备接线盒位置和其端子排出线图
4.2.1.3 电控箱应提供下列图纸(涉及技术数据)：
外形尺寸
正面、内部布置图
电气原理接线图
4.2.1.4 设备维护使用阐明书
4.2.1.5 电源规定
4.2.1.6 本工程采用KKS编码系统。投标方将依照设计院提供《KKS编制原则》完毕供货范设备及附件KKS编号。
4.2.2 随工程进度提供应施工单位和运营单位图纸
4.2.2.1 招标方提供详细清单和规定，投标方细化，招标方确认
4.2.2.2 维修空间图
4.2.2.3 控制系统外部空间图
4.2.2.4 控制箱外形尺寸、电气原理图及阐明书
4.2.2.5 控制箱正面、内部布置图
4.2.3 电控箱原理接线图
4.3 投标方将提供合用于本工程实际状况，为本工程专用技术资料,所有资料上标明“荣成市石岛热电联产项目”字样。
4.4 在后一版图纸上所有与前一版图纸不同之处均作出明显标记。
4.5 投标方所提交技术资料内容至少涉及本规范书所规定。如招标方在工程设计中需要本规范书以外资料，投标方也将及时免费地提供。
4.6 投标方提交给招
