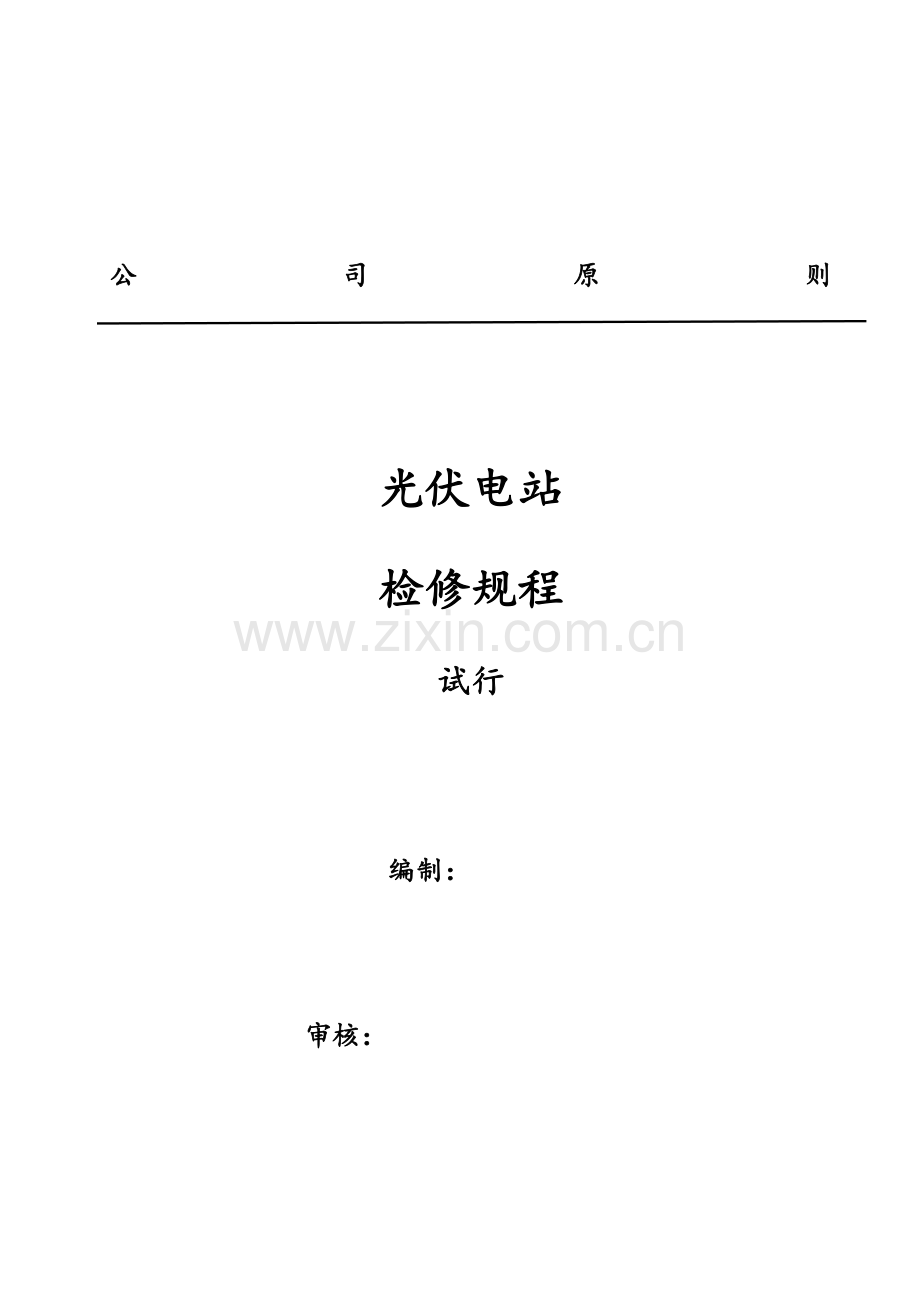

光伏电站检修标准规范作业流程.doc

公司原则

光伏电站
检修规程
试行

编制：

审核：

批准：

有限公司发布

-09-发布 -10-实行

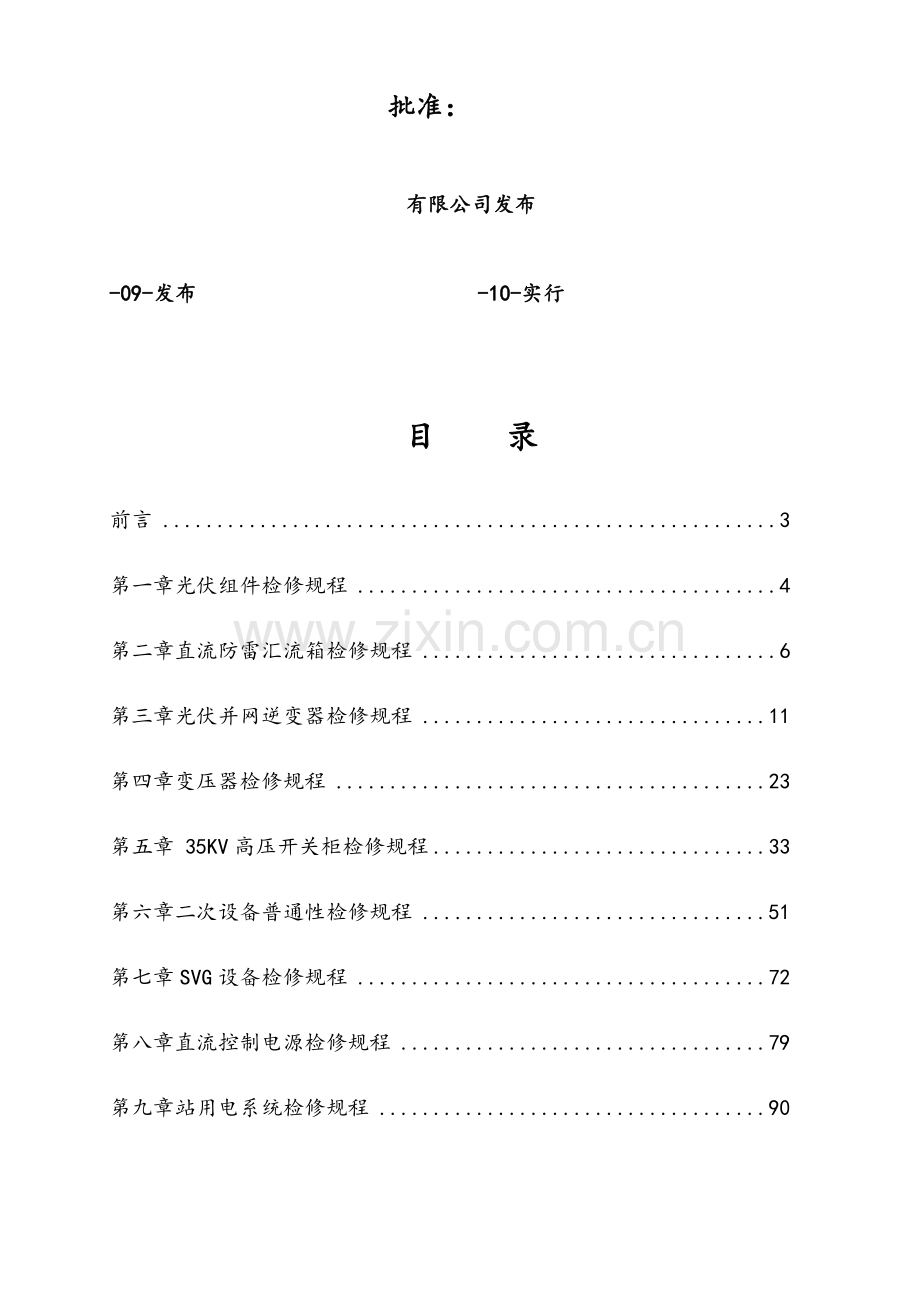

目 录
前言 3
第一章光伏组件检修规程 4
第二章直流防雷汇流箱检修规程 6
第三章光伏并网逆变器检修规程 11
第四章变压器检修规程 23
第五章 35KV高压开关柜检修规程 33
第六章二次设备普通性检修规程 51
第七章SVG设备检修规程 72
第八章直流控制电源检修规程 79
第九章站用电系统检修规程 90

前 言

本规程是为光伏发电站设备检修编制技术原则文献，是公司原则化管理体系文献构成某些。
本原则在试行中，发现并提出有待改进地方恳请指正，以便修正完善。
本原则由有限公司提出。
本原则由工程管理部归口。
本原则起草单位：公司
本原则重要起草人：
审 核：
审 定：
批 准：
本原则由工程管理部负责解释。
本原则9月30日发布，10月1日实行。
本原则版本及修改状态：A/1。
第一章 光伏组件检修规程
1. 范畴
本规程合用于光伏电站太阳能光伏电池组件检修事宜。
2. 规范性引用文献
“下列文献中条款通过本原则引用而成为本原则条款。凡是注日期引用文献，其随后所有修改单（不涉及勘误内容）或修订版不合用于本原则，凡是不注日期引用文献，其最新版本合用于本原则。”
DL/T838－ 发电公司设备检修导则
GB2297-1989 太阳光伏能源系统术语
GB6495-86 地面用太阳电池电性能测试办法
GB/T 11012-1989 太阳电池电性能测试设备检查办法
SJ/T 2196-1982 地面用硅太阳电池电性能测试办法
3. 光伏组件设备规范：
型号
SYP260P
种类、数量
多晶硅、155232
最大功率（Pmax）
260Wp
组件尺寸
1650*992*35*30mm
开路电压（Voc）
37.5V
组件转换效率
>15.7%
短路电流（Isc）
9.24A
峰值功率温度系数
-0.39 %/℃
工作电压（Vmppt）
30.5V
开路电压温度系数
-0.33 %/℃；
工作电流（Imppt）
8.35A
短路电流温度系数
+0.033 %/℃
填充因子
76.26%
重量
19.5 kg
生产厂家

4. 光伏组件检修规定
4.1 准备工作
4.1.1运维值长按本规程中检修操作规定，办理好停电关于手续和工作票手续；
4.1.2 将检修工作班人员、材料、工具、准备好，同步将检修工作程序安排好，并传达到所有参加人员；
4.1.3 由运维值长负责统一指挥，力求参加检修工作人员思想一致，行动统一，分工协作合理，以便高效率完毕工作。
4.2 检修内容
4.2.1 检查光伏组件外观锈蚀、损坏状况、设备温度、导线绝缘老化限度，光伏组件与否被破坏；
4.2.2 如确需更换损坏光伏组件，将需更换光伏组件正负极接线从接头处拔开，卸下固定光伏组件螺钉，取下光伏组件，安装新更换光伏组件，装上固定螺钉，安装时应注意光伏组件不应受各方应力，以免光伏组件受应力而损坏，安装完后检查背板接线盒电缆线连接状况，再将正负极接线插入接头，连接时应注意电缆极性；更换工作完毕时，恢复上述办法。此项工作尽量在夜间光伏阵列停运时进行；
4.2.3 检查阵列支架与否牢固，必要时对支架进行紧固，紧固过程中禁止对光伏组件导致应力；
4.2.4 检查背板接线盒与否进水，接线端子与否有过热、烧灼痕迹，检查旁路二极管与否损坏；
4.2.5 工作完毕后应认真作好各种记录。
5. 光伏组件检修注意事项
5.1 停电后应验电；
5.2 操作时，应穿绝缘鞋、戴绝缘手套、一名操作、一名监护，其中对设备较熟悉者监护，操作人和监护人应先对所填写操作项目认真核对；
5.3 更换电池板时，应将电池板两侧短接；
5.4 更换电池板时应避免对其导致应力。
第二章 直流防雷汇流箱检修规程
1. 范畴
本原则规定了光伏电站直流防雷汇流箱运营规程；
本原则制定目是为了光伏电站投产后可以做好设备检修工作，保证电站安全稳定运营而制定。
2. 规范性引用文献
下列文献中条款通过本原则引用而成为本原则条款。凡注日期引用文献，其随后所有修改单（不涉及勘误内容）或修订版均不合用于本原则，凡是不注日期引用文献，其最新版本合用于本原则。
GB7251-97 低压成套开关设备
GB14048.1-5- 低压开关设备和控制设备
GB4026/T-1992 电器接线端子辨认和用字母数字符号标志接线端子原则
GB/T4942.2-93 低压电器外壳防护级别
IEC60269 低压熔断器
IEC60439 低压开关设备和控制设备成套装置
GB/T 13384—1992 机电产品包装通用技术条件
GB/T 191- 包装储运图示标志
GB/T 6- 光伏（PV）系统电网接口特性
SJ/T 11127-1997 光伏（PV）发电系统过电保护－导则
3. 设备重要技术参数
最大工作电压
1000Vdc
长*宽*高
650*480*180mm
最大支路输入电流
8.53A
最大汇流功率
76.92 kW
最大输入路数
16
重量
25kg
熔断器额定电流
15A
直流断路器型号/厂家
GM5-250P/北京人民
熔断器型号/厂家
SLPV-30D 1000V 30A/乐清新力
避雷器型号/厂家
PMD40-1000/3 1000V DC/深圳 新维
防护级别
IP65
绝缘电阻
20MΩ
运营环境温度
-25~+60℃
串列电流监测
是
生产厂家

4. 检修前准备工作
4.1 依照检修筹划，做好人力组织分工，技术文献准备和技术交底工作；
技术文献涉及：施工方案、施工图纸、各种登记表格、上次检修报告、设备技术阐明书、顾客使用手册、计算机软件文本、设备检修规程、技术参数整定告知单等；
4.2 指定符合现场实际安全办法和技术办法；
4.3 专用仪器、仪表、工具和安全用品应齐备、完好；
4.4 检修所用材料、备件到货，特别是特殊材料、备件应领到现场。
检修项目及工艺规定、实验项目和质量原则
5. 检修项目及工艺规定、实验项目和质量原则
5.1 普通规定：
5.1.1 对设备进行检修是提高设备健康水平，保证设备安全运营有效办法，应按筹划进行检修，检修应保证质量，使设备经常处在良好运营状态；
5.1.2 检修工作应作到准备充分，项目明确，工艺与质量规定详细；
5.1.3 检修工作中应做好充分安全办法，保证设备及人身安全；
5.1.4 检修工作应服从统一管理和调度，准时按筹划完毕维修任务；
5.1.5 检修工作项目应在充分调查基本上作出明确安排，非必要项目可依照设备运营健康状况予以删减。
5.2 检修项目：
5.2.1 正常检修项目及原则
表6-3 正常检修项目及验收原则
序号
检修项目
检修原则
验收质检点
1、
直流防雷汇流箱及所属元器件清扫、检查
直流防雷汇流箱及各元器件清洁无灰尘
W
2、
信号回路及器件检查、测试、操作模仿
显示对的
W
3、
各种开关电器机构及动作状况检查
动作灵活无卡涩
W
4、
操作回路检查
操作回路动作对的

5、
回路电压测试
开路电压在合格范畴内
H
6、
运营中发现缺陷，可以延迟到检修中进行项目
缺陷消除
W
7、
控制系统检修后实验
实验动作对的
H
6. 设备检修后质量验收和试运营
无论是设备大修、小修、暂时或事故抢修，都应有完整检修记录及实验记录。
6.1 检修实验记录涉及下列内容：
6.1.1检修前设备状态、故障现象、缺陷解决及设备退出因素；
6.1.2检修重要工作项目、实行办法缺陷解决及效果；
6.1.3系统构造、设备及元件变动记录，软件变动记录及软件变动后文本、新装设备、元器件型号，重要技术参数，厂家编号、出厂日期、安装时间、施工人员等；
6.1.4图纸修改记录；
6.1.5检修后特性实验数据记录；
6.1.6检修实验使用重要仪器、仪表型号、规格和厂家编号、实验接线图；
6.1.7检修工作材料消耗、人工和费用记录；
6.1.8设备停用和检修起止日期及其他阐明状况；
6.1.9工作人员、验收人员签字。
6.2 检修实验记录由工作负责人和工作班成员负责记录、整顿、继电保护装置投运前，技术人员应认真审核检修实验后原始记录及时发现问题及时解决。
6.3 检修质量检查与验收
6.3.1质量检查和验收实行项目部自检，发电分公司安全生产与技术监督部验收验收制度；
6.3.2各检修、实验重要工序分级验收应填写分级验收记录；
6.3.3质检查收必要坚持高原则、严规定，谁验收谁签字，对于检修实验不合格设备，质检人员有权拒签，并责成关于部门重修或重试。
6.4 实验规定：
6.4.1 实验中所使用仪器、仪表必要达到实验项目规定和精确级；
6.4.2为了保证明验数据可信度，实验中应有足够数据和录制量，并应保证数据采集同步性；
6.4.3 实验应参照原始记录数据，与原始数据有较大误差时应查明因素或重新实验，得出可信任结论；
6.4.4 实验中应按仪器、仪表规定和规范使用，实验时仪器应稳妥放置，尽量减少震动和实验误差；
6.4.5 实验前必要采用稳妥可靠安全办法，防止人身伤害及设备损坏；
6.4.6 各实验项目技术规定，指标应按照关于设备实验原则执行，减少原则投运时应经主管副经理批准；
6.4.7 设备实验不合格应坚决重修或更换，不得带病运营。
6.5 检修实验记录：
6.5.1 检修实验记录应涉及如下内容：
1）检修前设备状态、故障现象、缺陷状况及设备退出因素；
2）检修重要工作项目、实行办法、缺陷解决及效果；
3）系统构造、设备及元件变动记录，软件变动记录及软件变动后文本，新装设备、元器件型号、重要技术参数、厂家编号、出厂日期、安装时间、施工人员等；
4）图纸修改记录；
5）检修后实验数据记录；
6）检修实验使用重要仪器、仪表型号、规格和厂家编号、实验接线简图；
7）检修工作材料消耗、人工和费用记录；
8）设备停用和检修起止日期及其他需要阐明状况；
9）检修遗留问题补充阐明；
10）工作人员、验收人员签字。
6.5.2 检修实验记录由工作负责人和工作班成员负责记录、整顿。
6.6检修质量与验收：
6.6.1 质量检查和验收实行检修人员和班组自检、维护部和生产技术部门验收检查验收制度；
6.6.2 各检修、实验重要工序验收应填写验收记录；
6.6.3 质检查收必要坚持高原则、严规定、谁验收谁签字。对于检修、验不合格设备、质检人员有权拒签，并责成关于工作班重修和重试。紧急状况解决办法和注意事项辅助控制系统检修实验规定。
6.7 普通规定：
6.7.1 检修后辅助控制系统必要通过实验合格后才干投入运营；
6.7.2 检修后实验项目由检修人员依照系统检修状况自行拟定和安排，公司总部调试运营公司工程技术部进行审批和备案。特殊实验项目要经专业主管人员批准。
7. 设备检修总结报告
7.1 检修完毕后，应认真总结检修经验和整顿检修资料，对材料费用消耗记录，有创造性技术工艺，成功技术革新和设备改导致果，应进行专项总结，写出书面报告，检修工作结束后20天内应做出检修工作报告，并整顿好技术文献，报公司工程管理部与调试运营公司工程技术部。
7.2 检修完毕后，应依照变动状况及时修订图纸和技术阐明书，修订后正式竣工图纸和技术阐明书，应在设备投运后20天内交付使用。
7.3 检修报告应有如下基本内容：
7.3.1设备编号、型号、生产厂家、产品编号；
7.3.2筹划检修和实际检修起止日期、筹划工日、实际消耗工日、筹划费用和实际消耗费用；
7.3.3检修实验记录报告和成果分析报告；
7.3.4检修工作评语和简要文字总结；
7.3.5设备评估级别。
7.3.6检修工作负责人及工作班成员名单和检修实验工作负责人签名。辅助控制系统检修总结和技术文献整顿。
8. 设备大小修检修周期
8.1 直流防雷汇流箱随光伏阵列检修同步进行，其他检修视状况另行安排；
8.2 直流防雷汇流箱控运营中遗留设备缺陷应尽量运用电站停机备用或暂时检修机会消除，减少带病运营时间。
9. 设备寻常维护项目
直流防雷汇流箱寻常维护由辅助控制系统检修人员负责，其寻常维护工作有：
9.1信号批示与否正常，开关位置与否正常；
9.2检查系统各电气元器件有无过热、异味、断线等异常状况；
9.3定期清扫直流防雷汇流箱；
9.4定期检查设备绝缘状况；
9.5定期分析设备健康状况；
9.6设备运营中发现缺陷应尽快组织检修人员检修解决，防止故障范畴扩大；
9.7 自动化元件检修与调试。
第三章 光伏并网逆变器检修规程
1. 范畴
本原则规定光伏并网逆变器设备维护检修基本内容；
本原则合用于光伏电站光伏并网逆变器检修维护。
2. 规范性引用文献
下列文献中条款通过本原则引用而成为本原则条款。凡是注日期引用文献，其随后所有修改单（不涉及勘误内容）或修订版均不合用于本原则，凡是不注日期引用文献，其最新版本合用于本原则。
3. 设备规范
3.1光伏并网逆变器形式及重要参数
3.1.1光伏并网逆变器形式为三相户外式光伏并网逆变器；
3.1.2光伏并网逆变器性能参数；
型号
ASP-500KW
数量
72台
最大输入功率
550kW
额定输出功率
500kW
最大输入电压
1000Vdc
额定输出电压
400Vac
最大输入电流
550A×2
额定输出电流
830A
最大功率跟踪（MPPT）范畴
500V-820V
额定频率
50Hz
输出电流波形失真度
＜3%(额定功率下)
输出直流分量
＜0.5%(额定功率下)
输出功率因数
0.9(超前)-0.9（滞后）
最大效率
97.4%
最大故障电流
1410Aac
欧洲效率
96.8%
绝缘电阻
＞2（1000Vdc）MΩ
防护级别
IP20
使用温度范畴
-25℃～55℃
噪音
＜70dB
损耗（夜晚）
＜100W
冷却方式
风冷
重量（kg）
2288
外形尺寸（宽×深×高）
3800mm×800mm×2220mm
生产厂家

3.2逆变器工作性能
3.2.1光伏并网逆变器使用环境条件
环境温度：户外型为-25℃～55℃；湿度范畴0-95%，无冷凝；
无激烈震动冲击，垂直倾斜度≤5º；
工作环境应无导电爆炸尘埃，应无腐蚀金属和破坏绝缘气体和蒸汽；
3.2.2光伏并网逆变器正常使用电网条件
光伏并网逆变器应在下列电网条件下正常运营：
1）电压总谐波畸变率不大于3%公用电网；
2）35kV及以上正、负电压偏差绝对值之和不超过标称电压10%电网电压；20kV及如下三相电压容许偏差为额定电压±7%电网电压；
3）频率容许偏差值在49.5Hz～50.5Hz电网。
3.2.3光伏并网逆变器性能指标
3.2.3.1 逆变效率
光伏并网逆变器最大效率应不低于97.4%，其实际最大效率值应在产品铭牌上明确标注。欧洲效率不低于96.8%；
3.2.3.2 光伏并网电压电流谐波
光伏并网逆变器在运营时不导致电网电压波形过度畸变和注入电网过度谐波电压和谐波电流，以保证对连接到电网其她设备不导致不利影响；
光伏并网逆变器带载运营时，电流总谐波畸变率不超过5%，奇次、偶次谐波电流具有率不超过下表规定：
表2-3奇次、偶次谐波电流具有率
奇次谐波次数
谐波电流限制（%）
偶次谐波次数
谐波电流限制（%）
3rd-9th
4.0
2nd-10th
1.0
11th-15th
2.0
12th-16th
0.5
17th -21st
1.5
18th -22nt
0.375
23rd-33rd
0.6
24th-34th
0.15
35th以上
0.3
36th以上
0.075
3.2.3.3 输出电压
光伏并网逆变器交流输出三相电压容许偏差不超过额定电压±10%；
3.2.3.4 直流分量
光伏电站并网运营时，光伏并网逆变器向电网馈送直流分量不超过其交流额定值0.5%；
3.2.3.5电压不平衡度
光伏电站并网运营时，光伏并网逆变器接入电网公共连接点负序电压不平衡度不超过2%，短时不得超过4%；光伏并网逆变器引起负序电压不平衡度不超过1.3%，短时不超过2.6%；
3.2.3.6噪声
当光伏并网逆变器输入电压为额定值时，在距离设备水平位置1m处，用声压级计测量满载时噪声不不不大于70dB；
3.2.3.7待机功耗
光伏并网逆变器待机功耗不应不不大于100W。
3.2.4光伏并网逆变器电磁兼容性
3.2.4.1电压波动和闪变
光伏电站通过并网逆变器接入电网后，单独引起公共连接点处电压波动限制不超过2%；公共连接点处短时间（10min）闪变不超过0.9，长时间（2h）闪变不超过0.7。并且在并网运营时电压波动和闪变限制不超过GB/Z 17625.3和 GB 17625.2规定规定；
3.2.4.2发射规定
光伏并网逆变器连接到电网后，正常运营时电磁发射不超过GB17799.4规定发射限值；
3.2.4.3 抗扰度规定
1)静电放电抗扰度
光伏并网逆变器静电放电抗扰度符合GB/T 17626.2原则抗扰度级别3规定，即空气放电8kV和接触放电6kV,实验成果符合GB/T 17626.2原则第9条中b类规定；
2)射频电磁场辐射抗扰度
光伏并网逆变器射频电磁场辐射抗扰度采用GB/T 17626.3实验级别3规定，实验场强10V/m，实验成果符合GB/T 17626.3原则中a类规定；
3)电迅速瞬变脉冲群抗扰度
光伏并网逆变器电迅速瞬变脉冲群抗扰度采用GB/T 17626.4实验级别3规定，电源端2kV,信号控制端1kV，实验成果符合GB/T 17626.4原则中b类规定；
4)浪涌抗扰度
当光伏并网逆变器电源端口施加1.2/50us浪涌信号，实验级别为线对线±1kV，线对地±2kV，实验成果符合GB/T 17626.5原则中第9条b类规定；
5)射频场感应传导骚扰抗扰度
光伏并网逆变器传导抗扰度采用GB/T 17626.6中实验级别3，实验成果符合GB/T 17626.6原则中a类规定；
6)电压暂降、短时中断和电压变化抗扰度
依照光伏并网逆变器预期工作环境，按GB/T 17626.11中附录B规定选取实验级别，光伏并网逆变器应能承受所选实验级别电压暂降、短时中断和电压变化抗扰度实验。
3.2.5光伏并网逆变器保护功能
3.2.5.1 电网故障保护
1) 过/欠压保护
当光伏并网逆变器交流输出端电压超过规定电压容许值范畴时，光伏并网逆变器停止向电网供电，同步发出报警信号；
光伏并网逆变器能检测到异常电压并做出反映。电压方均根值在逆变器交流输出端测量，其值满足有关规定规定；
2) 过/欠频保护
当光伏并网逆变器交流输出端电压频率超过规定容许频率范畴时，光伏并网逆变器应在0.2s内停止向电网供电，同步发出报警信号；
3) 防孤岛效应保护
当电网浮现故障时，逆变器采用积极式和被动式两种互补方式进行孤岛检测，在2S内停止向电网供电，同步发出报警信号，以达到自我保护及人员保护；
4) 恢复并网保护
由于超限状态导致光伏并网逆变器停止向电网供电后，在电网电压和频率恢复到正常范畴后20s到5min，光伏并网逆变器不向电网供电；
5)过流保护
光伏并网逆变器对交流输出具备过流保护，过电流不不不大于额定电流 150%，并在 0.1s 内停止向电网供电，同步发出警示信号。故障排除后，光伏并网逆变器能正常工作。
3.2.5.2 防反放电保护
当光伏并网逆变器直流侧电压低于容许工作范畴或逆变器处在关机状态时，光伏并网逆变器直流侧无反向电流流过；
3.2.5.3极性反接保护
当光伏方阵极性接反时，光伏并网逆变器能保护而不会损坏。极性正接后，光伏并网逆变器能正常工作；
3.2.5.4 过载保护
当光伏方阵输出功率超过光伏并网逆变器容许最大直流输入功率时，光伏并网逆变器自动限流工作在容许最大交流输出功率处，温度超过容许值状况下，光伏并网逆变器停止向电网供电。恢复正常后，光伏并网逆变器能正常工作；
3.2.5.5 其他保护
逆变器还具备电网断电保护、漏电保护、过温保护、逆变器故障保护、DSP故障保护、直流母线过电压保护等功能，并提供报警信号。
3.2.6低电压穿越功能
在电网电压浮现瞬时跌落时，逆变器可保证以额定电流为电网供电，为电网尽量大提供电能支持，对提高电网稳定性也极大协助。
3.2.7光伏并网逆变器绝缘耐压性能
3.2.7.1 绝缘电阻
光伏并网逆变器输入电路对地、输出电路对地以及输入电路与输出电路间绝缘电阻不不大于1MΩ。绝缘电阻只作为绝缘强度实验参照。
3.2.7.2 绝缘强度
光伏并网逆变器输入电路对地、输出电路对地以及输入电路与输出电路间能承受50Hz、V正弦交流电压1min，且不击穿、不飞弧，漏电电流＜20mA 。
3.2.8 光伏并网逆变器测控规定
3.2.8.1 控制设备规定及功能
ASP-500KW光伏并网逆变器使用了高性能且最新功率器件，具备高温度级别、高鲁棒性、低饱和压降、大容量IGBT器件；
ASP-500KW光伏并网逆变器控制系统使用两个DSP控制整个系统，运用基于嵌入式系统和MCGS高清真彩全触摸液晶屏进行智能化操作，使得这种控制更可靠、更精确、更灵活、更以便，效率更高。
光伏并网逆变器提供通讯装置，采用RS485通讯接口。
3.2.8.2 光伏并网逆变器启动及同期
光伏并网逆变器能依照日出和日落日照条件，实现自动开机和关机。
光伏并网逆变器启动运营时保证光伏发电站输出有功功率变化不超过所设定最大功率变化率。当光伏电站因系统规定而停运，而后逆变器要重新启动并网时，特别需要考虑该制约因素；
3.2.8.3光伏并网逆变器人机接口
光伏并网逆变器在面板上设立液晶屏，以实现操作人员现地手动操作。通过液晶屏可实现对重要设备手动控制。液晶屏能显示逆变器重要运营参数、状态、故障等信息量；
3.2.8.4光伏并网逆变器显示及报警
液晶屏显示重要涉及：直流电压、直流电流、直流功率、交流电压、交流电流、并网逆变器机内温度、时钟、频率、功率因数、当前发电功率、日发电量、合计发电量、每天发电功率曲线等。故障量信号涉及：电网电压过高、电网电压过低、电网频率过高、电网频率过低、直流电压过高、并网逆变器过载、并网逆变器过热、并网逆变器短路、散热器过热、光伏并网逆变器孤岛、DSP故障、通讯失败等；
3.2.8.5光伏并网逆变器历史数据采集和存储
光伏并网逆变器规定可以分别以日、月、年为单位记录和存储数据、运营事件、警告、故障信息等。
3.2.9光伏并网逆变器技术特点
3.2.9.1 采用性能强劲TI32位定点DSP芯片，保证逆变器功能丰富；
3.2.9.3 实时高效MPPT（最大功率点跟踪）技术，太阳能运用率更高；
3.2.9.4 纯正弦波输出，THD<3%,符合国家并网原则；
3.2.9.5 安全有效反孤岛控制，保证工作人员人身安全；
3.2.9.6采用自诊断算法和齐全软硬件保护，有效防止逆变器损坏；
3.2.9.7 超过97.4%最高效率，最大限度减少损耗；
3.2.9.8彩色TFT LCD触摸屏上（800×480像素）可显示各种语言操作数据，清晰易读显示屏作为人机界面，操作简便直观；
3.2.9.9 使用RS485通信接口；
3.2.10光伏并网逆变器工艺规定
3.2.10.1光伏并网逆变器交流各相、直流正负导线有不同色标；
3.2.10.2 选用质量可靠输入输出端子，充分考虑电缆安装与固定；
3.2.10.3 柜内元件位置编号、元件编号与图纸一致，并且所有可操作部件均用中文标明功能；
3.2.10.4 柜体构造安全、可靠；易损件设计与安装便于维护及拆装；
3.2.10.5 各元件板有防尘装置，柜体设计考虑通风、散热；
3.2.10.6 光伏并网逆变器柜内有保护接地。
4. 总则
4.1逆变器是光伏电站重要设备，对电站稳定运营有着非常重要作用，因而逆变器检修、维护、调试工作按本原则执行；
4.2光伏并网逆变器检修维护人员负责逆变器调试、检修、事故解决及寻常维护工作；
4.3光伏并网逆变器检修调试完毕，检修维护人员应及时详细交代逆变器技术变动状况和整定参数；负责整顿原始资料，提交实验报告，修改图纸，并及时录入设备管理台帐和电子台帐。
5. 光伏并网逆变器寻常维护：
5.1 检查各批示灯及信号批示与否正常，开关位置与否正常；
5.2 检查设备各电气元器件有无过热、异味、断线等异常状况；
5.3 检查逆变器功率模块运营与否正常；
5.4 定期清扫光伏并网逆变器盘、柜等设备；
5.5 定期检查设备绝缘状况；
5.6 定期分析设备健康状况；
5.7 设备运营中发现缺陷应尽快组织检修人员检修解决，防止故障范畴扩大。
6. 光伏并网逆变器检修
6.1 普通规定：
6.1.1 对光伏并网逆变器进行检修是提高设备健康水平，保证设备安全运营有效办法，应按筹划进行检修，检修应保证质量，使设备经常处在良好运营状态；
6.1.2 检修工作应作到准备充分，项目明确，工艺与质量规定详细；
6.1.3 检修工作中应做好充分安全办法，保证设备及人身安全；
6.1.4 检修工作应服从统一管理和调度，准时按筹划完毕维修任务；
6.1.5 检修工作项目应在充分调查基本上作出明确安排，没必要实行项目可依照设备运营健康状况予以删减。
6.2 检修间隔及检修停用期拟定：
光伏并网逆变器运营中遗留设备缺陷应尽量消除，减少带病运营时间。
6.3 检修前准备工作：
6.3.1 依照检修筹划，做好人力组织分工，技术文献准备和技术交底工作。
技术文献涉及：施工方案、施工图纸、各种登记表格、上次检修报告、设备技术阐明书、顾客使用手册、计算机软件文本、设备检修规程、技术参数整定告知单等；
6.3.2 制定符合现场实际安全办法和技术办法；
6.3.3 专用仪器、仪表、工具和安全用品应齐备、完好；
6.3.4 检修所用材料、备件到货，特别是特殊材料、备件应领到现场。
6.4 检修项目：
6.4.1 检修项目：
正常检修项目与原则见表
表2-4正常检修项目与原则
序号
检修项目
检修原则
验收质检点
1.
光伏并网逆变器所属各种盘、柜、元器件清扫、检查
盘柜及各元器件清洁无灰尘；
W
2.
功率模块、交、直流侧配电装置、防雷器单元、接地单元、监控模块、盘柜按钮接点、批示灯、检查各电路板表面元件无烧损现象，电路板、表计校验检查正常、各模块参数、数据采集正常。
清扫检查干净，无积灰
交、直流侧配电柜内电缆、接地连接铜排无腐蚀烧灼现象，螺丝紧固；
W
3.
微机绝缘 各负荷开关检查，辅助接点检查。
清扫检查、干净、无积灰；
继电器接点无粘连、发热、烧损现象；
W
4.
操作回路检查
操作回路动作对的

5.
光伏并网逆变器基本功能，辅助功能定值检测，每年一次
现场实验定值对的
W
6.
光伏并网逆变器与上位机通信及显示功能检查
通信及上位机显示值与现地相似
W
7.
光伏并网逆变器各种保护功能操作模仿检查
保护功能动作对的
W
8.
运营中发现缺陷，可以延迟到检修中进行项目
缺陷消除
W
9.
光伏并网逆变器功率模块、电扇、防尘网开箱清扫检查、更换
清扫干净、无积灰、无堵塞，检查无裂纹、无渗液；

W
10.
光伏并网逆变器检修后实验
实验动作对的
H
注意：1)防止人身静电、工器具静电对设备损害；
2)禁止在电路板、装置等设备上采用带腐蚀作用清洗剂；
3)禁止用酒精擦拭继电器外壳。
6.4.2 检修、实验项目拟定：
依照设备实际运营周期对检修、实验项目恰当增减和调节，调节原则是：既要保证设备健康，不带病运营，又要减少检修时间和设备拆修范畴，以保证设备按期、健康地投入运营。
6.5 装置检修注意事项
6.5.1拆卸逆变模块原则是自上而下进行拆卸，以防止机柜因重心太高而倾倒；
6.5.2 逆变模块拔出5分钟后才可进行模块维护，10分钟后才干重新插入机柜；装置检修时应将电源切断，并进行验电后方可进行设备检修，以防人身触电事故；
6.5.3将逆变模块装入机柜，并打紧连接螺钉；
6.5.4装置实验时，应严格按照对的操作程序进行，防止误操作。
7. 光伏并网逆变器实验规定
7.1 普通规定：
7.1.1 检修后光伏并网逆变器必要通过实验合格后才干投入运营；
7.1.2 检修后实验项目由检修人员参照本规程所列项目，依照设备检修状况自行拟定和安排，公司安全技术部备案。特殊实验项目有主管专业人员批准检查。
7.2 实验规定：
7.2.1 实验中所使用仪器、仪表必要达到实验项目规定和精确级；
7.2.2 为了保证明验数据可信度，实验中应有足够数据和录制量，并应保证数据采集同步性；
7.2.3 实验应参照原始记录数据，与原始数据有较大误差时应查明因素或重新实验，得出可信任结论；
7.2.4 实验中应按仪器、仪表规定和规范使用，实验时仪器应稳妥放置，尽量减少震动和实验误差；
7.2.5 实验前必要采用稳妥可靠安全办法，防止人身伤害及设备损坏；
7.2.6 各实验项目技术规定，指标应按照关于设备实验原则执行，减少原则应经厂总工程师批准；
7.2.7 设备实验不合格应坚决重修或更换，不得带病运营。
7.3 实验办法：
7.4 检修实验记录：
光伏并网逆变器检修应有完整检修记录及实验记录。
7.4.1 检修实验记录应涉及如下内容：
1) 检修前设备状态、故障现象、缺陷状况及设备退出因素；
2) 检修重要工作项目、实行办法、缺陷解决及效果；
3）系统构造、设备及元件变动记录，软件变动记录及软件变动后文本，新装设备、元器件型号、重要技术参数、厂家编号、出厂日期、安装时间、施工人员等；
4）检修实验使用重要仪器、仪表型号、规格和厂家编号、实验接线简图；
5）检修工作材料消耗、人工和费用记录；
6）设备停用和检修起止日期及其他需要阐明状况；
7）检修遗留问题补充阐明；
8）工作人员、验收人员签字。
7.4.2 检修实验记录由工作负责人和工作班成员负责记录、整顿。
7.5检修质量与验收：
7.5.1 质量检查和验收实行检修人员和班组自检、维护部和安全监督与生产技术部门验收分级检查验收制度；
7.5.2 各检修、实验重要工序分级验收应填写分级验收记录；
7.5.3 质检查收必要坚持高原则、严规定、谁验收谁签字。对于检修、验不合格设备、质检人员有权拒签，并责成关于工作班重修和重试。
8.光伏并网逆变器检修总结和技术文献整顿
光伏并网逆变器检修报告应有如下基本内容：
8.1检修设备编号、型号、生产厂家、产品编号；
8.2设备筹划检修和实际检修起止日期；
8.3设备检修筹划工日和实际消耗工；。
8.4 检修工作评语；
8.5简要文字总结；
8.6检修实验记录报告和成果分析报告；
8.7设备评估级别；
8.8补充阐明；
8.9检修、实验工作负责人和工作班成员名单；
8.10检修、实验工作负责人签名；
8.11检修报告和技术文献整顿应采用计算机进行。
9. 光伏并网逆变器备品备件
应储备下列易损件及备件：
9.1逆变模块、熔断器；
9.2测量、监控装置元器件；
9.3系统中易损件。
第四章 变压器检修规程
1 范畴
本原则规定了光伏电站变压器检修规则，给出了光伏电站变压器检修办法。光伏电站变压器检修人员必要遵守本原则。
1.1本原则合用于箱式变压器、SVG用连接变压器、10kV站用变压器及接地变压器。
1.2本原则合用于1.1条中设备巡回检查及原则项目检修。
2 规范性引用文献
下列文献中条款通过本原则引用而成为本原则条款。凡是注日期引用文献，其随后所有修改单（不涉及勘误内容）或修订版不合用于本原则，凡是不注日期引用文献，其最新版本合用于本原则。
GB1094.1～1094.5-85 电力变压器
GBJ148-90 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范
DL/T573-95 电力变压器检修导则
DL/T838－ 发电公司设备检修导则
3 概述
电站变压器涉及：36台箱式变压器、1台接地变压器（兼站用变）、1台200KVA站用变压器、1台连接变压器。#1~#36光伏发电单元采用36台分裂式箱式升压变压器；SVG设备由一台连接变压器和35KV母线连接；站用电由接地变供电，200KVA站用变压器为备用供电。
4 设备重要技术参数
4.1 35kV油浸式箱变
型式
双分裂绕组升压油浸式变压器
型号
S11-1000/38.5
额定容量
1000/500-500kVA
冷却方式
ON/AN
额定电压比(高/低压)
38.5/0.315kV
额定电流(高/低压)
15.0/916.5-916.5A
额定频率
50 Hz
调压方式
无励磁
短路阻抗
6.5%
联接组别
D，y11，y11
空载损耗
2.8KW
负载损耗
12.5KW
油面温升限值/绕组温升
55/65K
数量
36台
生产厂家

4.2 熔断器
型号
XRNT-40.5
额定电流
31.5 A
额定电压
40.5kV
额定短路开断电流
31.5 kA
生产厂家

4.3 站用电变压器
型号
SC11-200/10
额定功率
200kVA
额定电压
10.5/0.4kV
联结组及联结组标号
Dyn11
额定频率
50Hz
零序阻抗
3.98%
绝缘方式
干式（F级）
绝缘水平
工频(1min)耐受电压（有效值）：35kV
雷电冲击电压：75kV
温升限值（工作状态下）
100K
冷却方式
自冷
生产厂家

5.总则
5.1 变压器安全运营直接关系到发供电质量，对电力系统和电站稳定运营有着非常重要作用，因而，变压器检修、维护、调试、管理应按本规程规定进行；
5.2 变压器检修维护人员负责变压器设备检修、事故解决及寻常维护；
5.3 变压器检修维护人员应依照上级部门批示及电力系统运营规定，及时计算、更变化压器关于整定参数；执行变压器反事故办法，完毕变压器技术改造工作；
5.4 变压器设备检修、调试完毕，检修人员应及时详细交待装置技术变动状况和整定参数；负责整顿原始资料，提交实验报告，修订图纸；
5.5 设备检修人员应熟悉系统和设备构造、性能和原理，熟悉设备检修工艺、工序、调试办法和质量原则，熟悉安全工作规程（“三熟”）；能掌握钳工、电工技能；能掌握与本职业密切有关其她几种技能；
