环境工程技术规范工程设计文件内容模板.doc

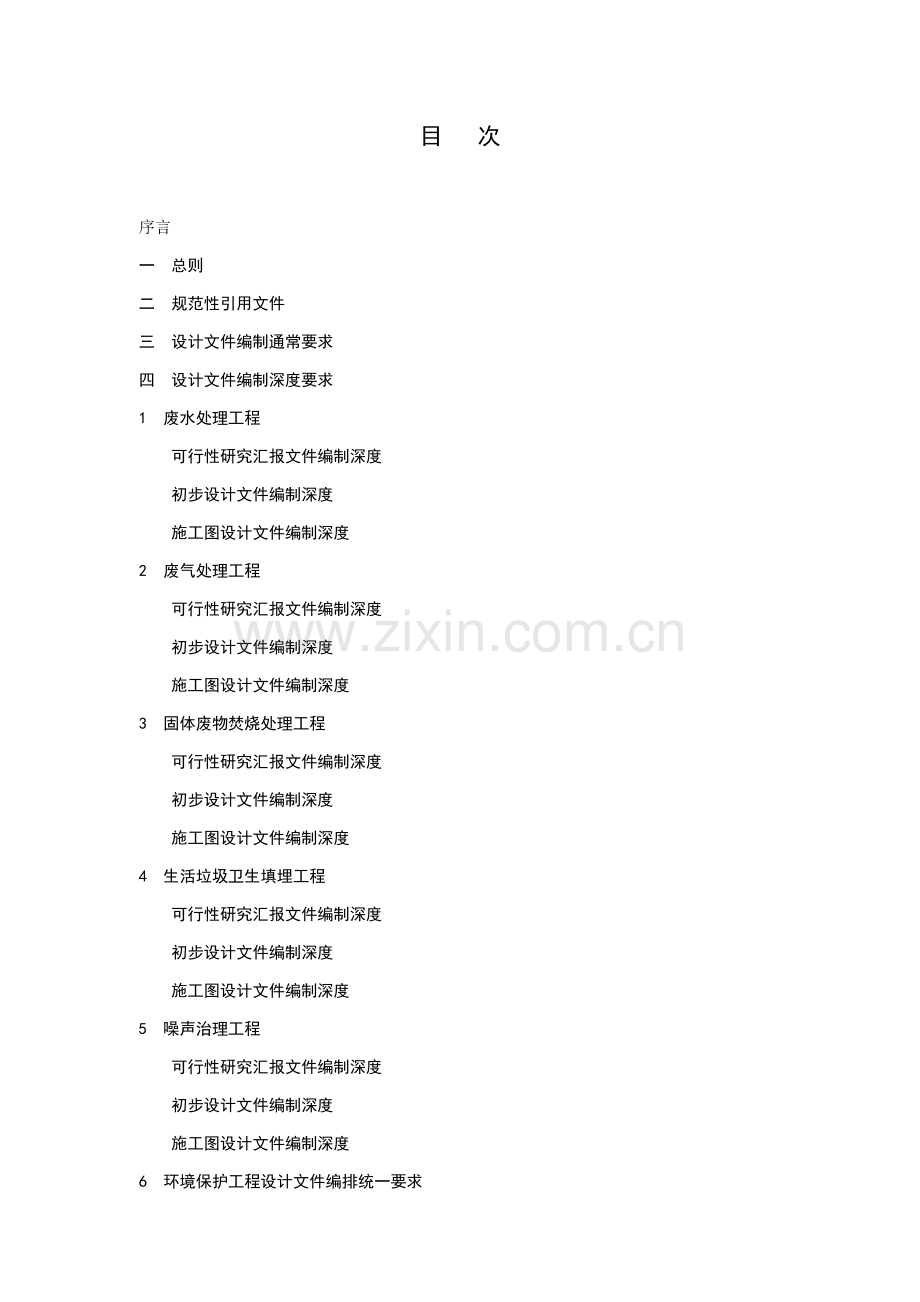

目 次

序言
一 总则
二 规范性引用文件
三 设计文件编制通常要求
四 设计文件编制深度要求
1 废水处理工程
可行性研究汇报文件编制深度
初步设计文件编制深度
施工图设计文件编制深度
2 废气处理工程
可行性研究汇报文件编制深度
初步设计文件编制深度
施工图设计文件编制深度
3 固体废物焚烧处理工程
可行性研究汇报文件编制深度
初步设计文件编制深度
施工图设计文件编制深度
4 生活垃圾卫生填埋工程
可行性研究汇报文件编制深度
初步设计文件编制深度
施工图设计文件编制深度
5 噪声治理工程
可行性研究汇报文件编制深度
初步设计文件编制深度
施工图设计文件编制深度
6 环境保护工程设计文件编排统一要求

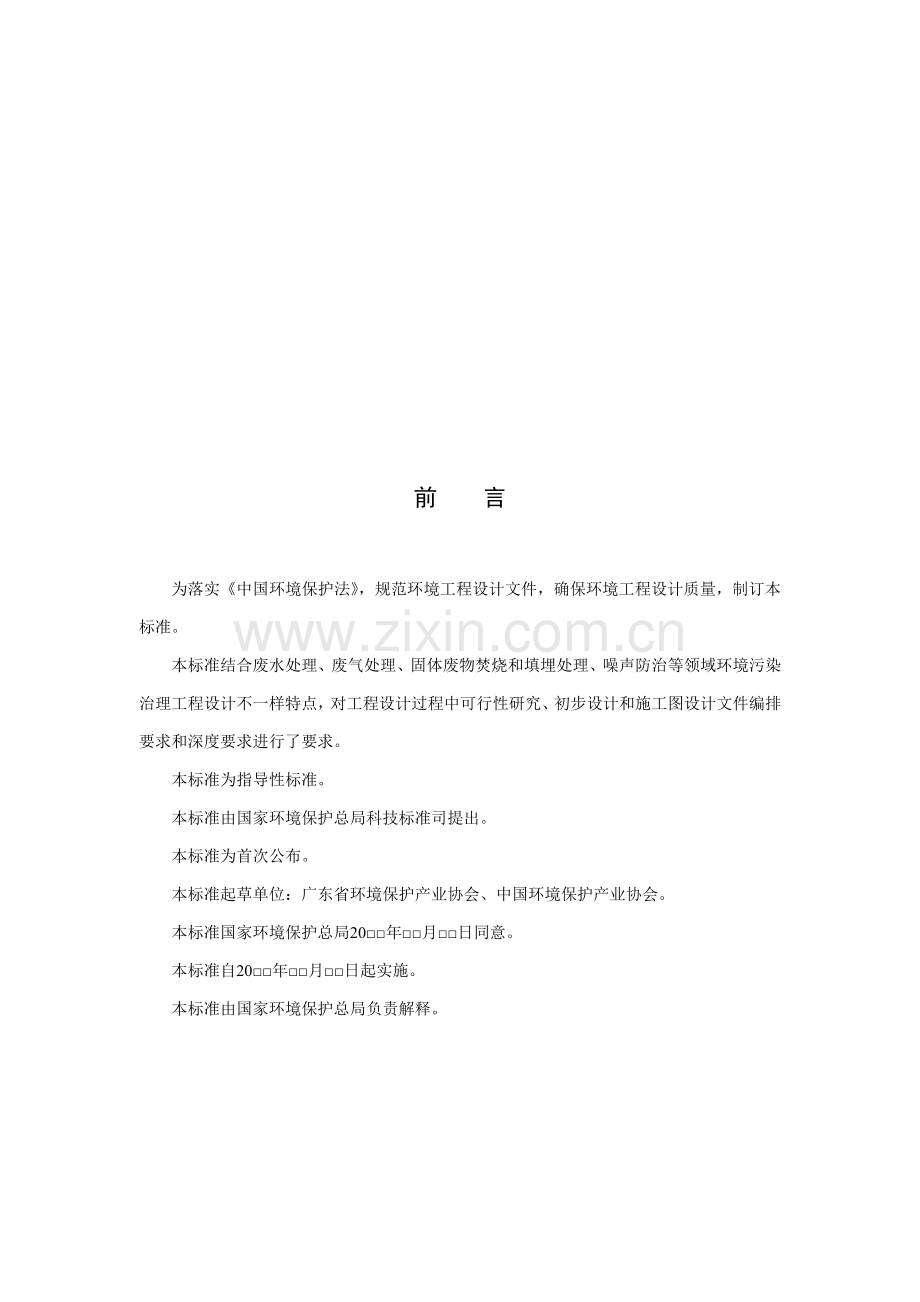

前 言

为落实《中国环境保护法》，规范环境工程设计文件，确保环境工程设计质量，制订本标准。
本标准结合废水处理、废气处理、固体废物焚烧和填埋处理、噪声防治等领域环境污染治理工程设计不一样特点，对工程设计过程中可行性研究、初步设计和施工图设计文件编排要求和深度要求进行了要求。
本标准为指导性标准。
本标准由国家环境保护总局科技标准司提出。
本标准为首次公布。
本标准起草单位：广东省环境保护产业协会、中国环境保护产业协会。
本标准国家环境保护总局20□□年□□月□□日同意。
本标准自20□□年□□月□□日起实施。
本标准由国家环境保护总局负责解释。

一 总 则

1 为确保环境工程设计质量，使设计文件规范化，特制订本要求。
2 本要求适适用于环境工程建设中废水、废气、固体废物、噪声污染治理工程设计文件深度，其它种类环境工程可酌情参考实施。
3 环境工程设计分为前期工作和工程设计两部分。本《要求》前期工作中只包含工程可行性研究。项目提议书和可行性研究汇报编制深度参考相关要求实施。
4 小型环境工程参考本要求可合适简化。经主管部门同意，工程设计可按一阶段直接进行施工图设计。
5 设计文件编制必需落实实施国家相关环境保护政策和法令，尚应符合国家强制性标准要求、现行环境工程建设标准设计规范(规程)。要遵守设计工作程序，各阶段设计文件应完整齐全，内容深度符合本要求要求。
6 当工程项目中有本要求未列入内容时，可参考本要求深度编制。

二 规范性引用文件

下列文件中条款经过本标准引用而成为本标准条款。通常不注明日期引用文件，其最新版本适用本标准。
《市政公用工程设计文件编制深度要求》（中国建设部）
《建筑工程设计文件编制深度要求》（中国建设部）

三 设计文件编制通常要求

1 可行性研究
1.1 工程可行性研究应以同意项目提议书和委托书为依据，其关键任务是：在充足调查研究、评价估计和必需勘察工作基础上，对项目建设必需性、技术可行性、经济合理性、实施可能性进行综合性研究和论证，对不一样建设方案进行比较，作出该项目是否可行正确结论，并推荐建设方案。
1.2 可行性研究工作结果是提出可行性汇报，同意后可行性研究汇报是进行初步设计依据。
1.3 一些项目标可行性研究，经行业主管部门指定可简化为可行性方案设计（简称方案设计）。
1.4 可行性研究汇报应满足设计指标及业主向主管部门送审要求。
2 初步设计
2.1 初步设计应依据同意可行性研究汇报进行编制，应明确工程规模、建设目标、投资效益、设计标准和标准，深化设计方案，确定拆迁、征地范围和数量，提出设计中存在问题、注意事项及相关提议，其深度应能控制工程投资，满足编制施工图设计、关键设备订货、招标及施工准备要求。当无条件取得该项目已同意可行性研究汇报时，可用已同意该项目标方案设计作为依据。
2.2 初步设计文件应包含：设计说明书、设计图纸、关键工程数量、关键材料设备数量和工程概算。
2.3 初步设计文件应列出设计人员名单，包含项目总责任人，各专业责任人和设计人员；
2.4 初步设计文件应附有设计单位企业法人营业执照复印件和工程设计资格证书复印件
3 施工图设计
3.1 施工图应依据同意初步设计进行编制，其设计文件应能满足施工、安装、加工及编制施工预算要求。
3.2 施工图设计文件应包含：设计说明书、设计图纸、工程数量、材料设备表、修正概算或施工图预算。
3.3 施工图设计文件应满足施工招标、施工安装、材料设备订货、非标设备制作，据以工程验收。
3.4 施工图各类图样和文件中采取图例、符号、代号、术语和专业名词等，应按国家、行业现行标准、要求编写、并在设计说明中或图样首页或在图样显著位置上标注其含义、说明所代表内容，方便于采购，施工和安装。国家、行业还未要求可供用行业常见词语或符号，但必需在项目内统一。
3.5 施工图设计文件目录、设备一栏表、材料表等编写各设计部门应按统一格式。
3.6 施工图设计应内容完整、计算正确、文字说明简单明了，用词正确、图形表示清楚、百分比合适、图样必需经过严格校审、关键图样应会签。

四 设计文件编制深度要求
废水处理工程可行性研究汇报文件编制深度

序言
说明工程项目提出前提（改、扩建项目要说明现有企业生产情况）），建设该工程项目标必需性和意义。
1 概论
1.1 编制依据
1.1.1 上级部门同意建设该项目标相关文件，项目提议书等。
1.1.2 建设单位委托书和双方签署《协议》或《协议书》。
1.1.3 环境管理部门同意《环境影响评价汇报书》。
1.1.4 建设单位提供废水水量、水质资料。
1.1.5 环境管理部门提供废水排放标准。
1.1.6 相关现行设计规范。
1.2 编制范围
1.2.1 《协议》或《协议书》中所要求范围。
1.2.2 经双方约定相关内容及范围。
1.3 工业企业情况
1.3.1 生产规模、扼要说明生产过程。
1.3.2 产品所使用关键原材料和辅助材料。
1.3.3 废水水量和水质、生产不一样产品要分述各生产过程中所排出水量和水质。
1.4 废水处理量
近期废水处理量和远期废水处理量。
2 方案论证
2.1 废水水质、处理水量及排放标准。
2.1.1 废水水质
不一样产品要分别对水质改变情况论证。
2.1.2 废水水量
近期水量和远期水量改变情况论证。
2.1.3 排放标准
环境管理部门同意排放标准说明。
2.2 废水处理工艺论证
依据水质、水量、排放标准和工程项目具体条件（如管网配套、场地、综合利用等），结合中国外废水处理工艺发展现实状况比选废水处理工艺技术路线，从总体上论证技术上、经济上可行性，以确保技术优异可靠，经济合理、达标排放或利用基础要求。
2.3 污泥处理工艺论证
叙述中国外污泥处理和处理工艺发展情况，结合本项目标具体条件比选污泥处理和处理工艺技术路线，以确保工艺优异性、可靠性及技术经济可行性。
2.4 废水回用和污泥综合利用论证
2.5 处理工艺论证结论、项目在技术、经济、社会、环境保护效益等方面总体评价及推荐方案。
3 工程方案内容
3.1 设计标准
3.2 废水水质水量及处理程度确实定
3.3 废水处理工艺步骤、废水处理构（建）筑物及设备
3.3.1 废水处理工艺步骤
3.3.1.1 方案比较：两个以上方案比较，选出推荐方案。
3.3.1.2 确定工艺步骤处理构（建）筑物及设备
分别叙述各处理构（建）筑物设计参数、结构尺寸、设备选型，从具体内容上评述技术经济可行性。
3.3.2 污泥处理工艺步骤
3.3.2.1 方案比较：两个以上方案比较，选出推荐方案。
3.3.2.2 确定工艺步骤处理构筑物及设备
叙述污泥处理构筑物设计参数、结构尺寸、设备选型，从具体内容上评述技术经济可行性。
3.3.3 各处理单元处理效果
列表说明。
3.4 废水回用及污泥综合利用
3.4.1 废水回用
3.4.2 污泥综合利用
3.5 建筑
3.5.1 关键设计规范：
要列出相关现行建筑设计规范。
3.5.2 设计构思
要叙述建筑设计思想和依据本工程特点，在满足废水处理功效前提下，统一总体建筑形式，灵活多变地调整每个建筑单体。
要叙述在设计中采取新技术、节能、新型建筑材料。
3.6 结构
3.6.1 关键设计规范
要列出相关现行结构设计规范。
3.6.2 设计标准
要叙述结构设计在满足工艺设计要求和拟建场地工程地质、水文资料及施工环境，优化结构设计，选择合理施工方案。
3.6.3 设计参数
依据工艺设计要求，工程水文地质资料，确定关键设计参数。
3.6.4 结构形式
依据工程特点，确定结构形式。
3.6.5 关键工程材料
3.6.5.1 混凝土
依据工程特点确定混凝土强度等级、抗渗标号。
3.6.5.2 钢材
依据工程特点选择钢材。
3.7 电器和自控
3.7.1 电气设计
3.7.1.1 设计依据
a）相关现行电气设计规范；
b) 当地供电部门提供相关资料；
c) 其它专业提供相关资料。
3.7.1.2 供电方法
a) 确定供电等级；
b) 依据供电负荷，确定变配电。
3.7.1.3 防雷
叙述关键构（建）筑物防雷设施。
3.7.1.4 界面
应叙述供配电系统和监控系统，土建和工艺均存在界面，各方怎样协调。
3.7.2 自控
3.7.2.1 系统设计
叙述自控系统设计标准、目标、要求、目标。
3.7.2.2 系统设计关键点
叙述依据工程特点和自控技术发展，采取技术优异、经济实用、安全可靠、质量优良自控产品，并考虑工程扩建衔接。
3.7.2.3 监控系统
依据工艺步骤和控制监测参数确定自控系统监测点。
a) 系统组成
b) 软件编制
c) 显示功效设计
ⅰ）整体显示
ⅱ）分屏显示
ⅲ）趋势显示
ⅳ）图形曲线显示
ⅴ）工艺步骤显示
ⅵ）运行参数显示
4 环境保护
环境现实状况，项目对环境所产生关键污染和采取防治方法。
5 节能
能源消耗分析、节能方法及效益评定。
6 消防
火灾隐患分析及对策。
7 劳动安全及卫生防护
7.1 噪音和嗅味起源及防治方法。
7.2 脱色或消毒剂等有毒物质使用安全防护方法。
7.3 电气防雷安全方法。
7.4 其它
废水处理构（建）筑物栏杆、路灯等行人安全方法。
8 管理机构、劳动定员及建设进度设想
8.1 管理机构及定员
8.1.1 厂、站管理机构设置。
8.1.2 人员编制（附定员表）及生产班次划分。
8.2 建设进度
8.2.1 建设进度要求和计划安排。
8.2.2 建设阶段划分（附建设进度表）。
9 投资估算及资金筹措
9.1 工程投资估算
9.1.1 估算依据
9.1.1.1 工程项目设计图纸
9.1.1.2 定额及单价依据
9.1.2 工程投资估算
分单项列出投资估算表（含建筑工程、设备管道、安装费及其它费用）。
9.1.3 资金筹措
9.1.3.1 自筹资金
9.1.3.2 银行贷款
9.1.3.3 其它资金起源
9.1.4 用款计划
依据工程进度列出用款计划和工程进度表。
10 财务评价及工程效益分析
10.1 财务评价
10.1.1 财务评价前提条件
10.1.1.1 工程项目使用期
10.1.1.2 职员定员，年人平均工资（含劳保、福利和奖金）
10.1.1.3 电费、药费
10.1.1.4 其它费用
10.1.2 工程运行成本
达成设计规模时运行成本。
10.1.3 财务分析结果
确定投资回收年限。
10.2 工程效益分析
依据工程特点，分析经济效益关键表现为社会效益，其次才是经济效益。
要列出财务分析计算表。
11 研究结论和存在问题
11.1 研究结论
11.2 存在关键问题和提议

附图：
1 总体部署图
2 工艺步骤图
3 管道平面图
4 各处理构（建）筑物工艺平面图和剖面图

附件：依据项目具体情况附上下列各类批件和附件
1 上级部门同意建设该项目标相关文件、项目提议书等；
2 建设单位委托书或双方签署协议或协议；
3 环境管理部门同意《环境影响评价汇报书》；
4 建设单位提供废水水量水质资料；
5 环境管理部门提供废水排放标准。

废水处理工程初步设计文件编制深度

1 设计说明书
1.1 总论
1.1.1 设计依据
1.1.1.1 同意文件：同意机关、文号、日期及同意关键内容；
1.1.1.2 相关部门同意可行性研究汇报，设计委托书，协议或协议；
1.1.1.3 用水、用电协议；环境保护部门同意排放标准和排入天然水体要求。
1.1.1.4 相关设计规范、要求和标准及法令
1.1.1.5 工程项目占地面积。征地红线图或区域平面图、地形测量图、工程地质钻探资料等。
1.1.2 编制范围
1.1.2.1 设计协议或协议中所要求范围；
1.1.2.2 经双方约定相关内容及范围。
1.1.3 概况
1.1.3.1 工程概况
a) 工业废水处理工程：需要具体说明工业企业生产规模，生产产品和生产过程中使用原材料和辅助材料及生产过程中产生废水量和废水浓度，不一样产品要分别叙述。
b) 工业园废水处理:需要具体叙述不一样类型工业企业生产规模,生产产品和生产过程中使用原材料和辅助材料及生产过程中所产生废水量和废水浓度，并要叙述是否混合处理或分别处理后再混合处理理由。
c) 城镇污水处理工程：参考《市政公用工程设计文件编制深度要求》（中国建设部）中相关要求。
1.1.3.2 建设概况
a) 工程项目所在地自然环境：气象、交通、防洪、主导风向（风玫瑰图）、冰冻深度、地形、地貌等；
b) 工程项目所在地工程地质叙述。
1.1.4 工程规模及废水水质
1.1.4.1 工程规模：总规模，近期、远期；
依据废水量和生产情况确定改变系数k，计算设计水量。
1.1.4.2 废水水质
a) 工业废水水质：依据工业企业生产过程中所使用原材料和辅助材料，经过实测水质资料分析确定废水水质或参考同类型企业废水水质资料，确定最高浓度废水水质，作为设计依据或建设单位提供废水水质资料；
b) 工业园区废水水质：工业园区多种类型工业企业生产过程中所排出废水混合后废水水质或经分类处理后混合废水水质；
c) 城市污水水质：综合污水水质（含工业废水）或城市生活污水水质。
1.1.5 接纳废水排入天然水体
1.1.5.1 排水区域天然水体
具体说明排水区域内天然受纳水体名称、卫生情况、水文情况(包含代表性流量、流速、水位和河床性质等)，废水排入该水体后影响，当地环境保护部门和相关部门对排入受纳水体限值和要求。
1.1.5.2 废水污染物排放限值，确定实施排放标淮和等级。
1.1.6 工程建设条件
1.1.6.1 建设场地交通运输、水电供给等情况；
1.1.6.2 土建施工单位和设备、管道安装单位资质、等级、资金筹措、设备、材料供给等。
1.1.7 设计范围和设计分工
1.1.7.1 设计范围：列出工程项目设计内容（近期、远期、专业）和界区范围等。
1.1.7.2 设计分工
a) 整体工程设计：废水处理厂区内整体工程设计（含工艺、土建、供配电、泵站、自控仪表、供热、辅助车间、综合楼等）和厂外废水管道工程设计；
b) 废水处理厂内整体工程设计。厂外废水管道工程、公用工程等不包含在内，但必需明确交接点位置和详图（管径、标高、坐标）。
1.1.8 关键技术指标和投资概算
1.1.8.1 厂区占地面积、构（建）筑物占地面积、道路面积、绿化面积、生产用电指标等；
1.1.8.2 处理效果：列表说明各单元（段）处理效果，综合处理效果；
1.1.8.3 运行费用，处理成本，本运行费用和处理成本；
1.1.8.4 投资概算：计算工程项目总投资和吨水投资；
1.1.8.5 资金筹措、资金安排；
1.1.8.5 施工进度明细表。
1.2 污水处理厂(站)设计
1.2.1 基础资料
1.2.1.1 废水水质、水量，环境保护部门要求实施废水排放标准及回用水要求；
1.2.1.2 厂区地形测量图（1：200或1：500），厂区四至图、标高、坐标、红线图、工程地质钻探资料等；
1.2.1.3 废水管道进水管位置、管径、标高和排水出口位置及排入水体水位标高及排入天然水体要求。
1.2.2 总平面和废水处理工艺步骤设计
1.2.2.1 述设计标准和设计标准；
1.2.2.2 总平面设计：依据废水处理工艺步骤和进、出水管位置合理部署总平面（处理构（建）筑物、辅助建筑物、综合楼、道路、绿化、广场、门卫、围墙等），需提供两个以上总平面部署图供选择，并提出推荐总平面部署理由。列出构（建）筑物一览表和关键技术经济指标；
1.2.2.3 废水处理工艺步骤：要注明构筑物内底、池面、水面标高，进出水管管径、标高；
1.2.2.4 污泥处理工艺步骤：要注明构筑物内底、池面、水面标高，进出水管管径、位置、标高及排水管位置、标高。
1.2.3 工艺设计
1.2.3.1 工艺步骤设计
具体叙述废水处理工艺和污泥处理工艺关键优缺点，优异性及其适应性。假如没有可行性研究汇报或可行性研究汇报处理工艺不一样，则需提出两个以上处理工艺进行技术经济比较。
1.2.3.2 废水处理构筑物设计计算和设备选型设计计算
依据计算确定处理构筑物池型结构和设备选型，池型结构尺寸确实定要符合设计规范要求，设备选型要进行技术经济比较，并计算用电量、供氧量、回流污泥量、投加营养量、混凝剂量、消毒剂量，确定供氧、供气、投营养、投矾、消毒间和仓库，仓库应和投加间合建。
1.2.3.3 污泥处理构筑物设计计算和设备选型设计计算
依据计算确定污泥处理构筑物池型结构、结构尺寸和设备选型及污泥处理间，计算污泥量。药剂投加量、需水量、供电量等。
1.2.3.4 废水回用及污泥综合利用
依据废水回用量和回用水水质要求确定处理后废水是直接回用，还是要进行深度处理后再回用，需具体说明并确定深度处理工艺，并需具体叙述污泥综合利用。
1.2.3.5 关键设备规格表和关键材料表
1.2.4 结构设计
1.2.4.1 设计关键依据和资料：
a) 相关结构设计规范、要求和标准；
b) 各专业提供土建设计图纸及要求；
c) 工程地质钻探资料、地震基础烈度、地下水位、冰冻深度及其它特殊地质条件等。
1.2.4.2 结构设计
a) 风荷载、雪荷载；
b) 抗震设防、防噪、防蚀、抗浮等；
c) 荷载取值；
d) 结构材料；
e) 结构体系及抗震等级
i 结构体系；
ii 抗震等级。
f) 池体混凝土抗渗等级；
g) 变型缝位置及变型缝形式、设计；
h) 刚性防水材料（UEA材料）、添加量；
i) 基础形式，本工程要求fn值；
j) 对施工单位施工要求；
各处理构（建）筑物结构设计计算及辅助建筑物、综合楼结构设计计算等。
1.2.5 建筑设计
1.2.5.1 关键设计依据和资料
a) 相关建筑设计规范、要求和标准；
b) 相关专业提供土设计计图纸及要求；
1.2.5.2 设计构思
a) 要叙述建筑设计怎样全方面落实国家相关政策和法令；
b) 要叙述怎样满足废水处理工艺特点和要求，灵活多变调整每个建筑单体和周围环境协调，使之成为含有现代特色废水处理厂；
c) 要叙述在设计中采取哪些优异建筑技术和选择哪些新型建筑材料。
1.2.5.3 建筑设计
a) 各建（构）筑物平面部署、装饰、热工、通风、消防、节能、层高等设计；
b) 建筑立面、造型设计；
c) 综合楼、职员宿舍建筑面积和标准；
e) 除上述要求外，尚需符合建设部《建筑工程设计文件编制深度要求》（）相关要求。
d) 附建筑三材（钢筋、水泥、木材）用量表。
1.2.6 供配电设计
1.2.6.1 关键依据和资料
a) 相关供配电设计规范、要求和标准；
b) 当地供配电部门提供相关资料和要求；
c) 各专业提供相关设计图纸和要求。
1.2.6.2 设计范围：废水处理厂厂区内动力、照明设计。
a) 变配电站设计；
b) 构（建）筑物动力和照明设计；
c) 全厂防雷和接地设计；
d) 全厂电线敷设和道路照明设计；
e) 辅助车间和综合楼照明设计。
1.2.6.3 厂用电源及电压
要说明废水处理厂供电属二类用电负荷，要求双回路供电，并要和当地供电部门约定两路电源供电电压；说明供电起源，备用电源运行方法、内部电压选择。
1.2.6.4 厂内供电负荷计算和变配电站设置；
1.2.6.5 厂用电气接线；
1.2.6.6 供电设备选型、变配电站及MCC部署；
1.2.6.7 电能计量；
1.2.6.8 操作电源；
1.2.6.9 无功赔偿；
1.2.6.10 二次接线和继电保护；
1.2.6.11 过电压保护和接地；
1.2.6.12 电动机开启方法；
1.2.6.13 照明及检修网络；
1.2.6.14 电线敷设；
1.2.6.15 负荷计算表。
1.2.7 自动化控制及仪表设计
1.2.7.1 概述
依据废水处理工艺叙述采取自动控制必需性。
1.2.7.2 设计范围
依据废水处理工艺叙述自动控制设计范围。
1.2.7.3 设计标准
a) 控制系统技术可靠、优异、实用、经济；
b) 控制方法：自动和手动相结合；
c) 控制系统选择；
d) 一次仪表选择。
1.2.7.4 系统描述
a) 控制系统描述；
i 废水厂监控系统；
ii 现场PLC。
b) 控制过程描述；
i 控制系统组成；
ii 机械处理段和生化处理段PLC功效；
iii 污泥脱水处理段PLC功效；
iv 模拟屏PLC功效。
c) 仪表系统描述，防雷、接地和克服干扰。
1.2.8 采暖、通风和空气调整
1.2.8.1 采暖：需要采暖地域适用；
a) 说明室外关键气象参数，各构（建）筑物计算温度，采暖系统形式及组成，管道敷设方法，采暖热媒、耗热量和节能方法，采暖设备、散热器类型、管道材料及保温材料选择；
d) 计算总热量负荷量，确定供热设备型式，供热介质及设计参数等；
c) 附热力计算表。
1.2.8.2 通风
说明通风系统，计算风量及设备选型。
1.2.8.3 空气调整
说明采取空气调整系统及设备选择、降低噪声方法。
1.2.9 总图设计
1.2.9.1 总平面图设计；
a) 厂区总平面部署图；
依据各专业提供构（建）筑物和废水处理工艺要求，合理部署总平面图。
d) 厂区竖向设计确定厂区标高，计算土方量，场地平整；
1.2.9.2 技术经济指标；
a) 厂区占地面积；
b) 厂区构（建）筑物占地面积；
c) 厂区道路及绿化、广场占地面积；
d) 预留建设用地；
e) 围墙长度。
1.2.9.3 厂区道路及绿化设计；
1.2.9.4 区给水排水设计。
1.2.10 环境保护、安全生产、卫生防护、节能及消防
1.2.10.1 环境保护
叙述废水处理过程中会产生哪些污染物、有毒、有害物质及采取防治方法。
1.2.10.2 安全生产
a) 噪声防治方法；
b) 构筑物安全方法；
c) 电气接地、防火、防雷等安全方法。
1.2.10.3 卫生保护
臭味防治方法。
1.2.10.4 节能
a) 能源消耗分析；
b) 节能方法：含节电、节气、节营养、节混凝剂、节消毒剂、节水、建筑物隔热、余热利用等，并说明节能效益。
1.2.10.5 消防
a) 说明构（建）筑物防火等级、消防类别、消防设计依据等；
b) 消防设施设置。
1.2.11 人员编制
1.2.11.1 确定企别类型，管理机构设置；
1.2.11.2 确定生产班次，确定人员编制，附人员编制表。
2 工程投资书

书施 要求双回路供电，并要和当地供电部门约定两路电源供电电压。内容及要求参见《市政公用工程设计文件编制深度要求》（中国建设部）中《投资估算经济评价和概预算文件》。
3 设计图纸
3.1 总图
3.1.1 总平面部署图
3.1.2 厂区四至图
3.1.3 厂区给排水管道平面部署图
3.1.4 废水处理工艺步骤图
3.2 废水处理工艺图
3.2.1 各处理构（建）筑物设备、管道平面图、剖面图；
3.2.2 污泥处理工艺步骤图
3.2.3 污泥处理工艺设备平面图、剖面图；
3.2.4 关键设备规范表、材料表
3.3 结构图
3.3.1 各处理构（建）筑物结构平面图、剖面图
3.3.2 辅助车间、综合楼结构平面图、剖面图
3.4 建筑图
3.4.1 各处理构（建）筑物建筑平面图、立面图
3.4.2 辅助车间、综合楼建筑平面图、立面图
3.5 供配电图
3.5.1 配电总平面图
3.5.2 全厂控制原理图
3.5.3 全厂供配电系统图
3.5.4 高压结线图
3.5.5 各处理构（建）筑物供配电系统图、动力平面图
3.5.6 变配电站部署图、动力线路图
3.5.7 关键设备表、材料表
3.6 自动化控制及仪表设计图
3.6.1 自动控制系统图
3.6.2 自动控制系统监控图
3.6.3 关键设备规范表和材料表
3.7 采暖通风
3.7.1 采暖：需要采暖地域适用
3.7.1.1 供热设备平面部署图、剖面图
3.7.1.2 供热系统图
3.7.1.3 构（建）筑物采暖平面图、系统图
3.7.1.4 关键设备规范表和材料表
3.7.2 通风
3.7.2.1 通风平面图、剖面图
3.7.2.2 关键设备表、材料表
3.8 图纸规格
全部图纸均为A2图
注：废水处理量在1万立方米/日以下规模，除工艺设计外，其它专业初步设计可依据实际情况合适简化。

废水处理工程施工图设计文件编制深度

1 设计说明书
1.1 设计依据
1.1.1 摘要说明初步设计同意机关、文号、日期及关键审批内容。
1.1.2 施工图设计资料依据。
1.2 设计变更部分
初步设计同意后，设计内容不能随便变更。但若确实有需要变更者，则需经原审批单位或部门同意。设计说明书需对照初步设计说明变更部分内容、原因、依据等。
1.3 施工安装
施工安装注意事项及质量验收要求，依据具体废水特征，尤其是所存在易燃、易爆、有毒、腐蚀性强等特征提出对构筑物、设备、管道施工安装中要求和质量验收标准，有必需时另编关键工程施工方法设计。
1.4 运行管理注意事项。
依据本项目具体废水特征,尤其是所存在易燃、易爆、有毒、腐蚀性强等特征提出对运行管理中注意事项。
2 修正概算或工程预算
内容及要求参见《市政公用工程设计文件编制深度要求》（中国建设部）中《投资估算经济评价和概预算文件》中相关章节编制。
3 关键设备及材料表
4 设计图纸
4.1 总图
4.1.1 废水处理厂区域位置图或四至图
通常百分比1：1000～1：10000，表示出废水处理厂位置和生产厂或废水排放区关系，处理后废水排放点或回用用水点之间关系。
4.1.2 废水处理厂总平面部署图。
通常百分比1：200～1：500，标绘出构筑物、围墙、绿地、道路等平面位置，包含风玫瑰图、等高线、坐标轴线；注明厂界四角坐标及构筑物四角坐标或相对位置，构筑物关键尺寸、多种管渠及室外地沟尺寸、长度、地质钻孔位置等，并附构筑物一览表、工程量表、图例及相关说明。(污水处理站工程依据实际没有内容可不表示)
4.1.3 废水工艺步骤图
通常百分比竖向1：100～1：200，表示出废水处理工艺步骤中各构筑物及其水位标高关系，接纳水体或量渠最高水位，关键规模指标。
4.1.4 厂区管道综合部署图
通常百分比1：200～1：500，综合多种管线平面部署，注明管线和构筑物、建筑物距离尺寸和管线间距尺寸，窨井、阀门井、放空井等位置；管线交叉密集部分位置要合适增加断面大样图，表明各管线间交叉标高，并注明管线及地沟等设计标高、坡度；
4.2 废水处理工艺设计图
4.2.1 各处理构（建）筑物工艺设备管道平面图、剖面图
通常采取百分比1：50～1：100，分别绘制各处理构（建）筑物平面、剖面及详图，表示工艺部署设备、管道、阀门、管件等位置、尺寸、标高、说明安装方法，引用详图、标准图，附管道一览表和关键设备型号、性能、数量等技术数据。
4.2.2 污泥处理工艺步骤图
通常采取百分比竖向1：100～1：200，表示出处理工艺步骤中各构筑物及其水位标高关系，关键规模指标。
4.2.3 污泥处理工艺设备管道平面图、剖面图
通常采取百分比1：50～1：100，表示污泥处理工艺部署设备、管道、阀门、管件等位置，尺寸、标高说明安装方法，引用详图、标准图、附件一览表和关键设备型号、性能、数量等数据。
4.3 结构设计图
4.3.1 各处理构（建）筑物结构平面图、剖面图
通常采取百分比1：50～1：100，绘出结构整体平剖面及构件详图，配筋情况，构（建）筑物尺寸、标高、预埋件、预留孔等位置。基础平面、剖面结构形式，尺寸、标高，墙、柱、梁位置尺寸，层面结构部署及详图。
4.3.2 辅助车间、综合楼结构平面图、剖面图
通常采取百分比1：50～1：100，绘出结构整体平面图、剖面图及构件详图，配筋情况，建筑物尺寸、标高、预埋件、预留孔、地沟等位置，尺寸、标高、基础平面、基础剖面结构形式，尺寸、标高，屋面结构形式、坡度、坡向、坡向起终点处板面标高、预留孔、女儿墙结构尺寸及详图。
4.4 建筑设计图
4.4.1 各处理构（建）筑物建筑平面、立面剖面图
通常采取百分比1：50～1：100，分别各单体绘制平面、立面、剖面及各部结构详图，节点大样图；标注轴线编号后各部分尺寸、总尺寸及标高，设备或基座等位置、尺寸和标高，预留孔位置、尺寸和标高；表明室外用料做法，室内装修做法及有特殊要求做法；标注引用详图、标准图并附门窗表及必需说明。
4.4.2 辅助车间、综合楼建筑平面图、立面图
通常采取百分比1：50～1：100，绘制平面、立面、剖面及各部结构详图，节点大样图；标注轴线编号后各部分尺寸、总尺寸及标高，设备或基座等位置、尺寸和标高，预留孔位置、尺寸和标高；表明室外用料做法，室内装修做法及有特殊要求做法；标注引用详图、标准图并附门窗表及必需说明。
4.5 采暖通风和空气调整设计图
采暖通风和空气调整设计应包含图纸目录，设计和施工说明、设备表、设计图纸，对小型简单工程要绘制平剖面图表示，散热器、风机、空调机安装位置、型号、性能、数量和材料表设计和施工说明，设备表可直接在平面图中表示。特大型工程要绘制系统通风和空气调整平面图、剖面图、系统图、主管图及详图，具体深度可参见《建筑工程设计文件编制深度要求》（）中“采暖通风和空气调整”相关内容深度要求。
4.6 室内给水排水安装图
通常采取百分比1：50～1：100，绘出建（构）筑物各用水排水点用水设备平面部署、管道位置，标出室内外接管位置和管径；绘制给水排水、消防、热水系统图；加压泵房，水池、水箱平面、剖面图（如工程项目存在加压泵房时）。
4.7 锅炉房设计图
如工程项目存在锅炉房应绘制设备平面部署图，热力系统图具体深度可参见《建筑工程设计文件编制深度要求》（）中“热能动力”相关内容深度要求。
4.8 电气设计图
4.8.1 厂（站）高、低压供配电系统图和一、二次回路接线原理图：包含变电、配电、用电起动和保护等设备型号、规格和编号；附设备材料表，说明工作原理，关键技术数据和要求。
4.8.2 各构筑物平面、剖面图：包含变电所、配电间、操作控制间电气设备位置，供电控制线路敷设，接地装置，设备材料明细表和施工说明及注意事项。
4.8.3 多种保护和控制原理图、接线图：包含系统控制原理图，引出或引入接线端子板编号、符号和设备一览表和动作原理说明。
4.8.4 电气设备安装图：包含材料明细表，制作或安装说明。
4.8.5 厂（站）区室外配电线路总平面图：包含各构筑物部署，架空和电缆配电线路、控制线路及照明部署。
4.8.6 非标准配件加工详图。
4.9 自动控制设计图
需要表示出工艺步骤检测、控制点和自控原理图，仪表及自控设备接线图和安装图，接地系统图，仪表及自控设备供电、供气系统图和管线图，控制柜、仪表屏、操作台及相关自控辅助设备结构部署图和安装图，仪表间、控制室平面部署图，控制电缆一览表，仪表自控部分关键设备材料表。
4.10 非标准机械设备制造图
4.10.1 总装图：表明机械整体结构、部件组装位置、技术要求、设备性能、使用需知及其注意事项，附关键部件一览表。
4.10.2 部件图：表明部件组装样式及精度，必需技术方法（如防潮、防腐蚀及润滑方法等）。
4.10.3 零件图：标注工件加工具体尺寸、精度等级、技术指标和方法。

废气处理工程可行性研究汇报文件编制深度

序言
说明工程项目提出背景(改扩建项目要说明企业现有概况) ，建设必需性和意义。
1 概论
1.1 设计依据
1.1.1 建设单位正式提出《委托书》或双方签署《工程协议》(协议书) ；
1.1
