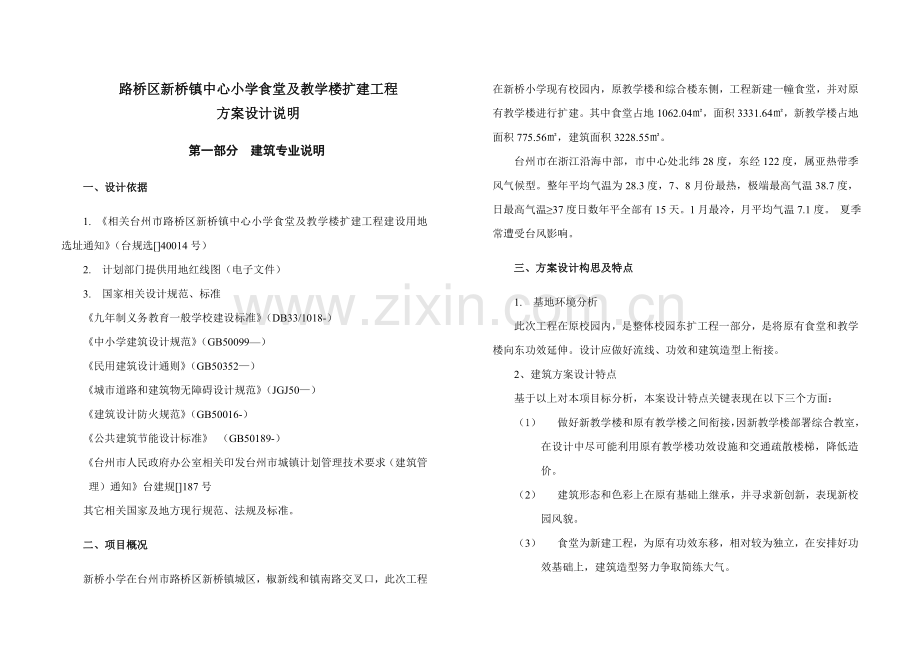

路桥区新桥镇中心小学食堂及教学楼扩建工程
方案设计说明
第一部分 建筑专业说明
一、设计依据
1. 《相关台州市路桥区新桥镇中心小学食堂及教学楼扩建工程建设用地选址通知》（台规选[]40014号）
2. 计划部门提供用地红线图（电子文件）
3. 国家相关设计规范、标准
《九年制义务教育一般学校建设标准》（DB33/1018-）
《中小学建筑设计规范》（GB50099—）
《民用建筑设计通则》（GB50352—）
《城市道路和建筑物无障碍设计规范》（JGJ50—）
《建筑设计防火规范》（GB50016-）
《公共建筑节能设计标准》 （GB50189-）
《台州市人民政府办公室相关印发台州市城镇计划管理技术要求（建筑管理）通知》台建规[]187号
其它相关国家及地方现行规范、法规及标准。
二、项目概况
新桥小学在台州市路桥区新桥镇城区，椒新线和镇南路交叉口，此次工程在新桥小学现有校园内，原教学楼和综合楼东侧，工程新建一幢食堂，并对原有教学楼进行扩建。其中食堂占地1062.04㎡，面积3331.64㎡，新教学楼占地面积775.56㎡，建筑面积3228.55㎡。
台州市在浙江沿海中部，市中心处北纬28度，东经122度，属亚热带季风气候型。整年平均气温为28.3度，7、8月份最热，极端最高气温38.7度，日最高气温≥37度日数年平全部有15天。1月最冷，月平均气温7.1度。 夏季常遭受台风影响。
三、方案设计构思及特点
1. 基地环境分析
此次工程在原校园内，是整体校园东扩工程一部分，是将原有食堂和教学楼向东功效延伸。设计应做好流线、功效和建筑造型上衔接。
2、建筑方案设计特点
基于以上对本项目标分析，本案设计特点关键表现在以下三个方面：
（1） 做好新教学楼和原有教学楼之间衔接，因新教学楼部署综合教室，在设计中尽可能利用原有教学楼功效设施和交通疏散楼梯，降低造价。
（2） 建筑形态和色彩上在原有基础上继承，并寻求新创新，表现新校园风貌。
（3） 食堂为新建工程，为原有功效东移，相对较为独立，在安排好功效基础上，建筑造型努力争取简练大气。

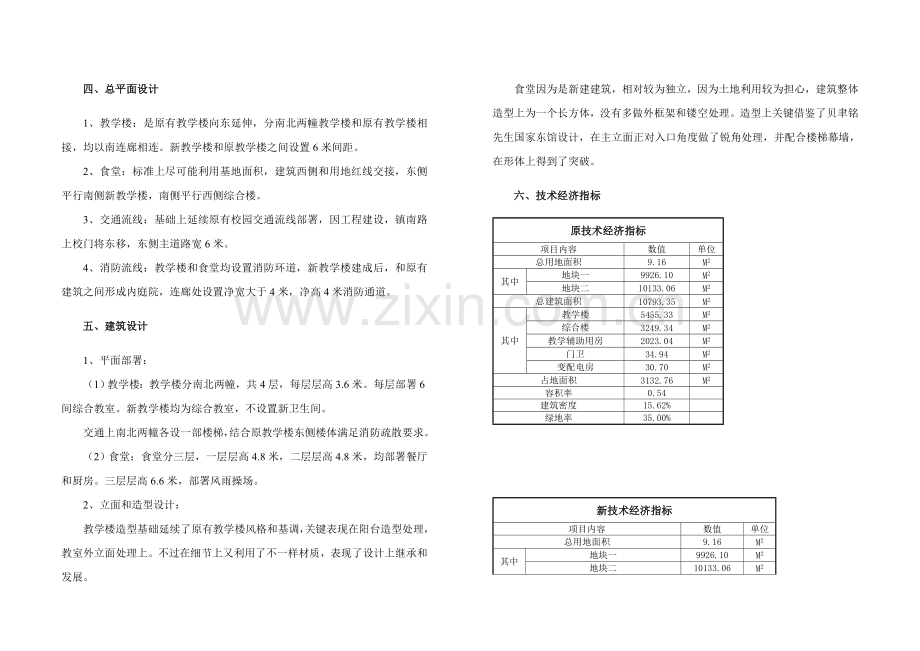

四、总平面设计
1、教学楼：是原有教学楼向东延伸，分南北两幢教学楼和原有教学楼相接，均以南连廊相连。新教学楼和原教学楼之间设置6米间距。
2、食堂：标准上尽可能利用基地面积，建筑西侧和用地红线交接，东侧平行南侧新教学楼，南侧平行西侧综合楼。
3、交通流线：基础上延续原有校园交通流线部署，因工程建设，镇南路上校门将东移，东侧主道路宽6米。
4、消防流线：教学楼和食堂均设置消防环道，新教学楼建成后，和原有建筑之间形成内庭院，连廊处设置净宽大于4米，净高4米消防通道。
五、建筑设计
1、平面部署：
（1）教学楼：教学楼分南北两幢，共4层，每层层高3.6米。每层部署6间综合教室。新教学楼均为综合教室，不设置新卫生间。
交通上南北两幢各设一部楼梯，结合原教学楼东侧楼体满足消防疏散要求。
（2）食堂：食堂分三层，一层层高4.8米，二层层高4.8米，均部署餐厅和厨房。三层层高6.6米，部署风雨操场。
2、立面和造型设计：
教学楼造型基础延续了原有教学楼风格和基调，关键表现在阳台造型处理，教室外立面处理上。不过在细节上又利用了不一样材质，表现了设计上继承和发展。
食堂因为是新建建筑，相对较为独立，因为土地利用较为担心，建筑整体造型上为一个长方体，没有多做外框架和镂空处理。造型上关键借鉴了贝聿铭先生国家东馆设计，在主立面正对入口角度做了锐角处理，并配合楼梯幕墙，在形体上得到了突破。
六、技术经济指标
原技术经济指标
项目内容
数值
单位
总用地面积
9.16
M2
其中
地块一
9926.10
M2
地块二
10133.06
M2
总建筑面积
10793.35
M2
其中
教学楼
5455.33
M2
综合楼
3249.34
M2
教学辅助用房
2023.04
M2
门卫
34.94
M2
变配电房
30.70
M2
占地面积
3132.76
M2
容积率
0.54

建筑密度
15.62%

绿地率
35.00%

新技术经济指标
项目内容
数值
单位
总用地面积
9.16
M2
其中
地块一
9926.10
M2
地块二
10133.06
M2
其中
计划建设用地面积
9480.75
M2
公共绿地用地面积
652.31
M2
总建筑面积
17353.54
M2
其中
教学楼
5455.33
M2
综合楼
3249.34
M2
教学辅助用房
2023.04
M2
门卫
34.94
M2
变配电房
30.70
M2
拟新建建筑面积
6560.19
M2
其中
新教学楼
3228.55
M2
食堂
3331.64
M2
占地面积
4970.36
M2
其中
原有建筑
3132.76
M2
新教学楼
775.56
M2
食堂
1062.04
M2
容积率
0.87

建筑密度
29.18%

绿地率
35.52%

停车位
29
位

第二部分 结构设计说明
一、设计内容
本工程系路桥区新桥镇中心小学食堂及教学楼扩建工程，教学楼为四层框架结构；食堂为三层框架结构，其中三层风雨操场部分屋顶为钢架屋顶。
二、设计依据
1、建筑方案及建筑设备各专业提供条件。
2、国家现行相关规范、规程和要求：
（1）《建筑结构荷载规范》GB50009-（）
（2）《混凝土结构设计规范》GB50010-
（3）《砌体结构设计规范》GB50003-
（4）《建筑地基基础设计规范》GB50007-
（5）浙江省标准《建筑地基基础设计规范》DB33/1001-
（6）《建筑桩基技术规范》JGJ94-
（7）《砌体工程施工质量验收规范》GB50203-
（8）《混凝土结构工程施工质量验收规范》GB50204-
（9）《多孔砖砌体结构设计技术规范》JGJ137-
（10）浙江省和台州市对应技术规程和要求
三、自然条件
1 基础风压：0.75KN/㎡
2 地面粗糙度: B类
3 基础雪压: 0.3 KN/㎡
4 当地域地震基础烈度6度，按6度抗震设计。
5工程地质概况
因甲方未提供地质汇报，此项暂缺。
四、设计要求
1 本工程建筑结构安全等级为二级,设计合理使用年限为50年。
2 地基基础设计等级: 丙级
3 楼面和屋面活荷载：
综合教室 2.0KN/㎡
楼梯 2.5KN/㎡
走廊 2.5KN/㎡
屋面 0.5KN/㎡
食堂 3.5KN/㎡
其它未说明荷载均按《建筑结构荷载规范》要求取值 。
五、结构设计
1 结构概况及选型
依据建筑功效需要及经济考虑，选择现浇钢筋混凝土框架结构
2 结构处理
教学楼经过设置沉降缝和连廊相接，使教学楼、连廊各自成独立沉降单元；单体之间因为建筑场地和平面功效要求，不设伸缩缝。
3 结构计算软件
采取PKPM系列软件计算，上部结构采取PM，SATWE-8作整体分析，基础采取JCCAD计算。
4 结构材料
4.1 钢材：钢筋采取HPB235（Q235），HRB335（20Mnsi）
型钢、钢板采取Q235
焊条采取E43、E50型
4.2 混凝土强度等级：
梁、柱、板、基础： C25
基础垫层 C10
4.3墙体
±0.000以下墙体采取Mu10页岩实心砖,M7.5水泥砂浆砌筑。
±0.000以上墙体采取Mu10页岩多孔砖，M5混合砂浆砌筑。

第三部分 电气设计说明
一、设计依据
1．国家现行建筑电气设计规范，规程和建筑设计防火规范等。
《民用建筑电气设计规范》　JGJ16-
《建筑照明设计标准》　GB50034-
《10千伏及以下变电所设计规范》　GB50053－94
《建筑物防雷设计规范》　GB50057－94　
《建筑设计防火规范》　GB50016－
《供配电系统设计规范》　GB50052－95
《低压配电设计规范》　GB50054－95
《中小学校建筑设计规范》　GBJ99-86
《建筑物电子信息系统防雷技术规范》GB50343-
《公共建筑节能设计标准》 DB33/1036-
全国民用建筑工程设计技术方法节能专篇()
2．依据相关专业提供要求及甲方委托要求。
二、设计范围
1．本工程设计包含建设红线内以下内容：0.4KV低压配电系统、照明系统、建筑物防雷和接地系统及安全方法等。10/0.4KV变配电系统由当地供电部门设计，本设计仅供参考。
2．本工程弱电系统由建设单位另委托设计。
三、10/0.4 KV变配电系统（仅供参考）
1．负荷等级及各类负荷容量
⑴．负荷等级：依据负荷要求，本工程用电为三级负荷。
⑵．负荷统计：对建筑用电负荷按单位容量法进行统计。总设备安装容量为1305.0KW，计算有功功率为913.6KW；无功功率为443KVar，视在功率为1015KVA。
2.本工程拟采取单回路10KV电源供电，从城网电缆引入（由当地供电部门确定）。10KV电源电缆穿管埋地引入本工程变电所高压系统母线段。
3．高、低压供电系统接线型式及运行方法：高压为单母线接线方法，低压采取单母线分段带母联接线方法。
4．计量：本工程依据供电部门要求在高压侧设计量用总表，变压器低压侧设置参考计量用子表。
四、低压配电系统
1．本工程各幢建筑电源由10/0.4KV变电所引来，电压等级为0.4/0.23KV。
2．建筑内采取放射式和树干式相结合混合方法配电。
3．配电干线采取VV-1KV电缆由变电所穿钢管敷设。疏散指示照明除采取主电源外，还采取蓄电池作为第二电源，其连续供电时间大于30min。
4．应急照明支线选择NH-BV-500V聚氯乙烯绝缘铜芯耐火型导线外，其它电力支线均选择BV-500V聚氯乙烯绝缘铜芯导线，PE线必需用绿/黄双色导线，均选择BVR-500V聚氯乙烯绝缘铜芯导线。全部导线均穿SC钢管或PVC塑料管沿墙及楼板内暗敷。
五、照明系统
1．照明种类分为正常照明、应急照明、值班照明和景观照明。照度标准按现行国家标准《建筑照明设计标准》实施。
2．通常场所为荧光灯或节能型光源，有装修要求场所视装修要求而定，但其照度应符合相关要求。用于应急照明光源采取能快速点燃光源
3．在大空间用房、走廊、楼梯间、关键出入口等场所设置疏散照明，在通道、楼梯间等场所设置备用照明。
4．本工程设泛光照明、庭院灯等照明灯具。采取~220V，集中控制。具体灯位部署应和周围建筑绿化相协调。
5．照明、插座分别由不一样支路供电，全部插座支路（空调插座除外）均设剩下电流保护器。
6．凡安装高度低于2.4m灯具，增设PE线。
六、建筑物防雷、接地系统及安全方法
1．本工程各幢建筑按三类防雷方法设防。
2．在屋顶设避雷小针作为防直击雷接闪器，利用建筑物结构柱子主筋作引下线，利用结构基础内钢筋网作接地体。
3．为防雷电波侵入，电缆进出线在进出端应将电缆金属外皮、钢管等和电气设备接地相连，并和总等电位系统连接后再和基础接地网连接。
4．本工程低压配电系统接地形式采取TN-C-S系统。防雷接地、变压器中性点接地及电气设备保护接地等共用统一接地装置，要求接地电阻小于1欧姆，不然应在室外增设人工接地体。
5．本工程采取总等电位联结。在淋浴间等处设局部等电位联结。电源系统及弱电系统，引入端设过电压保护装置。

第四部分 给水排水设计说明
一、设计依据
1．《建筑给水排水设计规范》 GB50015-
2．《室外给水设计规范》 GB50013-
3．《室外排水设计规范》 GB50014-
4．《建筑设计防火规范》 GB50016-
5．建筑等其它专业设计方案及甲方提供设计资料
二、给水设计
1．水源采取城市市政给水，三个区块给水均从周围道路上市政给水管网引入，每个区块设置两个给水引入口。
2．最高日生活用水量33m3，最大时生活用水量8.3m3。道路绿化用水为13.8m3，未预见及漏耗水量为3m3。
3．给水系统竖向划分一个供水区域利用市政管网压力直接供水
4．给水计量采取集中水表计量。
5．室外广场、水景、绿化带等处设专用给水接头。
三、排水设计
1．生活污、废水采取分流制，污水经化粪池处理后，和废水一同经室外管道排向市政污水管网。
2．污、废水日排放量29.7m3。
3．室内污、废水排放设在管道井内暗装。
4．屋面雨水有组织排放，阳台雨水自成体系，空调凝结水单独搜集，排入室外雨水管网后，汇同道路、广场雨水，就近分散排向区块四面市政道路上雨水管网。
四、消防设计
1．各区块设室外消防给水，建筑内部设室内消防给水系统。
2．室外消防用水量为20L/S，采取低压给水系统，和室外生活环网适用，按间距小于120m设置地上式室外消火栓。单体建筑设室外消防水泵接合器。
3．室内消火栓用水量为15L/S，火灾延续时间为1小时。
4．在楼顶设置9m3消防水箱一座。
5．依据《建筑灭火器配置设计规范》对应等级配置磷酸铵盐干粉灭火器。
第五部分 节能设计说明
一、设计依据
1.1《民用建筑热工设计规范》（GB 50176-93）
1.2《公共建筑节能设计标准》（GB50189-）
二、设计标准
依据公共建筑节能设计规范，公共建筑经过采取增强建筑外围护结构保温隔热性能和提升采暖、空调设备能效比节能方法，在确保相同室内环境参数条件下，和未采取节能方法前相比，整年采暖、通风、空调和照明总能耗应节省50%。
三、建筑节能设计
3.1本工程地处浙江省台州经济开发区，依据浙江省公共建筑节能标准，台州属于椒江气象带，当设计建筑不能满足节能设计要求性指标时，将采取建筑物节能综合指标进行动态计算；进行动态计算时，室外气象计算参数采取椒江气象带经典气象年气象参数。
3.2本工程计划及建筑设计合理布局，结合室外气候及地形条件，使室内取得良好通风、采光，使建筑能耗降低。
3.3 本工程基础上均为南北朝向布局，为浙江省公共建筑适宜朝向；
3.4 本工程多层公共建筑尽可能避免过多凹进凸出，从而降低建筑物体形系数。
3.5 围护结构材料选择
3.5.1外墙：240厚混凝土多孔砖，双面抹灰外加30厚聚苯颗粒保温浆料保温层，平均传热系数K≤1.5W/㎡·K，热惰性指标D>3.0。
3.5.2 外窗：各个朝向窗墙比均满足要求性指标表格要求；外窗拟采取断热铝合金窗，一般中空玻璃；K值3.3~3.5，以满足节能规范要求。外窗气密性等级不低于《建筑外窗气密性性能分级及其检测方法》（GB/T7107-）要求4级。
3.5.3屋面保温材料采取40厚挤塑聚苯板，屋面传热系数K≤1.0W/㎡·K；热惰性指标D>3.0。
3.5.4 底部自然通风架空楼板：在板底加30厚胶粉聚苯保温颗粒做保温材料，传热系数K≤1.5W/㎡·K。
四、 给排水专业节能设计
1 卫生设备及配件采取节水型。
2 生活给水利用市政管网压力直接供水和水井供水相结合
五、电气节能方法设计
节能设计依据技术优异，安全实用，经济合理标准进行。本设计采取以下方法：
1．变压器本体选择节能型户内干式变压器。
2．在变压器低压侧设置电容器柜进行功率因数赔偿，以降低变压器本体电能损耗。
3．将变压器容量选择在其经济运行负荷系数范围内，使变压器损耗尽可能减小。
4．灯具尽时采取节能性灯具及光源，以降低电能损耗。
5．室外照明灯具控制选择定时或光敏开关控制。

第六部分 消防设计说明
一、设计依据
1《建筑设计防火规范》 GB50016-
二、设计范围
本工程防火范围包含室外部分：总平面布局、环形防火通道设置、消防水池设置；室内部分：火灾报警系统设置，消火栓系统设置。
三、消防设计标准
消防设计标准是“预防为主，消防结合，立足自救”。
四、总平面部署
1 本工程均为多层建筑，相互间间距均>6M。
2 楼房之间全部有≥4M环形消防车道，可供消防车通行和进行火灾扑救。
五．安全疏散
1 教学楼层数为4层，檐口高度<24m，外走廊宽度2.4m，疏散楼梯2部（西侧尽端和原有教学楼楼梯相通），总疏散宽度>1m/百人。
2 风雨操场、食堂建筑层数为3层，防火分区分层设计，每层建筑面积<2500 ㎡。设置两部封闭楼梯间，餐厅内任一点到疏散口距离<22M。总疏散宽度>0.75m/百人。
六．建筑防火结构
全部封闭楼梯间门采取乙级防火门。变配电房采取甲级防火门，厨房和餐厅相同门采取乙级防火门。
室内装修材料尽可能采取非燃烧体和难燃烧体，如不可避免地采取少许可燃材料时，均做阻燃处理，使其达成防火规范所要求要求。
七．给排水专业消防设计
1．各区块设室外消防给水，建筑内部设室内消防给水系统。
2．室外消防用水量为20L/S，采取低压给水系统，和室外生活环网适用，按间距小于120m设置地上式室外消火栓。单体建筑设室外消防水泵接合器。
3．室内消火栓用水量为15L/S，火灾延续时间为1小时。
4．在楼顶设置9m3消防水箱一座。
5．依据《建筑灭火器配置设计规范》对应等级配置磷酸铵盐干粉灭火器。
八、电气专业消防设计
1．本工程为一般多层建筑。
2．设计依据
⑴．《民用建筑电气设计规范》 JCJ/T16-92
⑵．《建筑设计防火规范》 GB50016-
⑶．各专业提供相关资料
3．应急照明、疏散诱导指示灯光系统
应急照明、疏散诱导指示灯光等采取常路配电，照明还采取蓄电池作为第二电源，其连续供电时间大于30min。线路采取NH-BV导线穿经阻燃处理硬制塑料管保护暗敷于不燃烧结构层内，且保护层厚度不得小于30min.
