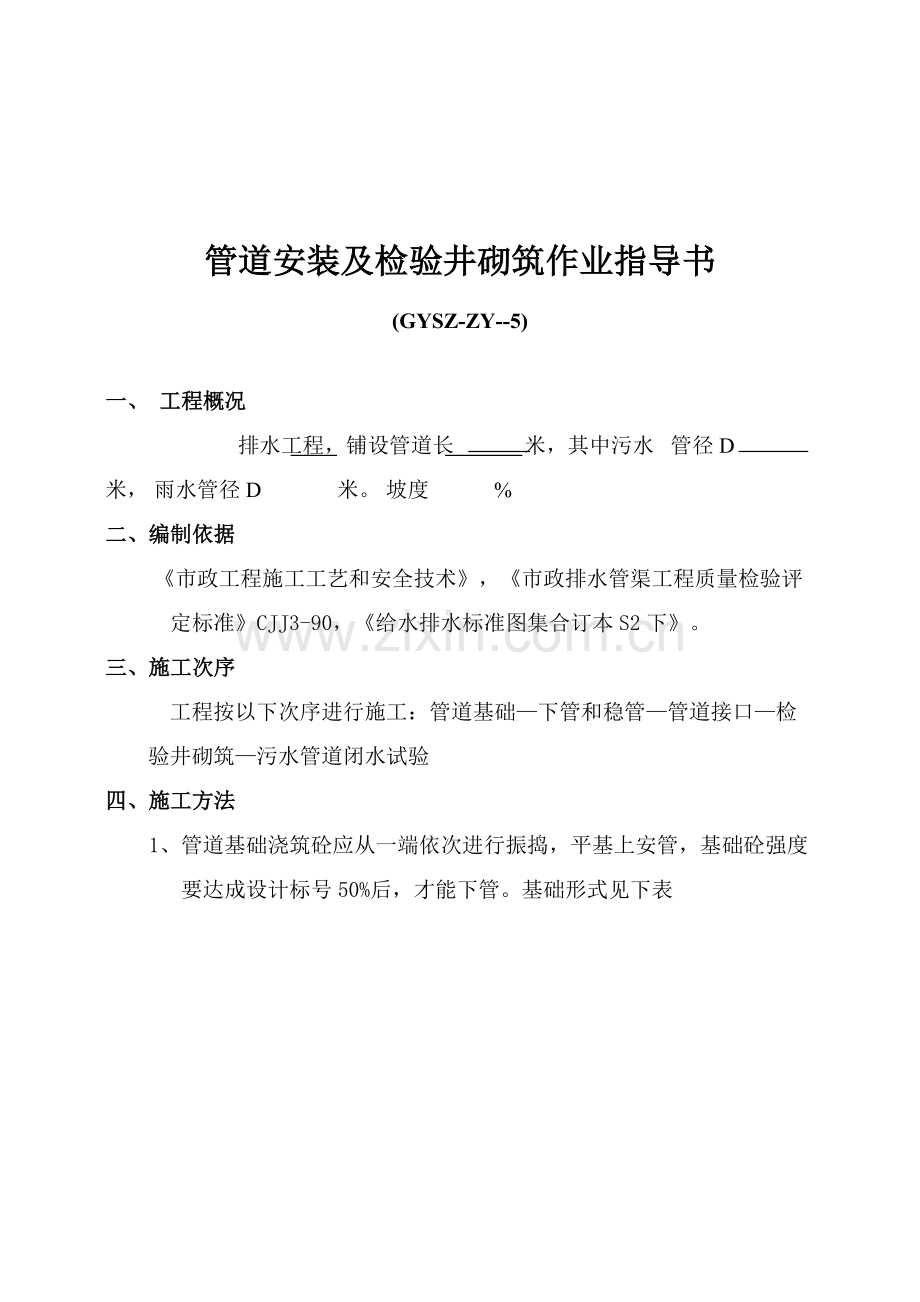

管道安装及检验井砌筑作业指导书
(GYSZ-ZY--5)

一、 工程概况
排水工程，铺设管道长 米，其中污水 管径D 米， 雨水管径D 米。 坡度 %
二、编制依据
《市政工程施工工艺和安全技术》，《市政排水管渠工程质量检验评定标准》CJJ3-90，《给水排水标准图集合订本S2下》。
三、施工次序
工程按以下次序进行施工：管道基础—下管和稳管—管道接口—检验井砌筑—污水管道闭水试验
四、施工方法
1、管道基础浇筑砼应从一端依次进行振捣，平基上安管，基础砼强度要达成设计标号50%后，才能下管。基础形式见下表

管径
D
管璧厚T
管肩宽A
管基宽B
管基厚
基础砼M3/M
C1
C2
300
30
80
520
100
90
0．0789
400
35
80
630
100
118
0．1034
500
42
80
744
100
146
0．1307
600
50
100
900
100
203
0．2053
800
65
100
1130
100
233
0．2435
1000
75
113
1376
113
288
0．3487
1500
115
173
2076
173
433
0．7985

砼管120º基础

A

120º

B=D+2T+2A

管径
D
管璧厚T
管肩宽A
管基宽B
管基厚
基础砼M3/M
C1
C2
300
30
80
520
100
180
0．947
400
35
80
630
100
235
0．1243
500
42
80
744
100
292
0．1577
600
50
100
900
100
350
0．2126
800
65
130
1190
130
465
0．3684
1000
75
150
1450
150
575
0．5319
1500
115
230
2190
230
865
1．2227

A

B=D+2T+2A

砼管180º基础
2、人工下管
污水管管径小于400MM，采取铁 钩贯绳法：在距沟边2-3米地面上，打入一根铁撬杠做地桩，将铁钩栓在地桩上缠绕一至二圈，用人拉着，待管子撬至沟边时，随时注意拉紧。当把管子撬下沟沿，即拉紧绳子使管子缓慢地落到沟底。
管径D400-1000，采取压绳法下管：在沟边一定距离处，直立埋设一节或二节管子，在直立管底部栓一根较长棕绳，绳子一端绕过管子由工人拉住，待管子撬至沟边时，随时注意拉紧绳。然后撬拉结合绳子和主管管壁之间摩擦力控制下管速度，使管子缓慢地落到沟底。
3、稳管
采取中线法稳管：在两个相邻坡度板中线上悬挂垂球，同时在管内直立有中心刻度特制弧行高程尺。当垂球线经过高程尺中心时，即表示管子已对中，同时使高程尺上下反数标志和坡度线重合，就说明该管中心线和高程均符合设计要求。
4、管道接口
雨水管道采取水泥砂浆接口，水泥砂浆按设计要求配合比1：2.5进行拌制，抹带时先将管口用钢丝刷刷净，涂一层纯水泥浆，再用砂浆抹上第一层并刻线以利于第二层粘结，待初凝后，抹第二层宽120MM厚30MM ，并用弧形抹子将其压成形，初凝后压光。
污水管采取钢丝网水泥砂浆抹带，在灌注砼管座时，将钢丝网按设计要求位置和深度插入管座内，同时用抹带砂浆捣实，第一层抹15MM厚200MM宽，然后将180MM宽钢丝网包拢。第二层砂浆厚10MM，包上第二层钢丝网，再抹第三层砂浆，并用抹子将压成形，初凝后压光
5、检验井砌筑
雨水检验井施工关键点：井墙砂浆大于M5.0，井室内墙面由下游管底至管顶以上200MM均需采取设计要求水泥砂浆抹面厚20MM，其它部分用强度等级相同水泥砂浆勾缝。如在地下水位以下，井外壁抹面至地下水位以上500MM厚20MM。井底铺碎石，厚100MM。接入支管超挖部分用级配砂石或碎砖填塞。管顶发券高125MM。井室高度自井底至收口段为1800MM，当埋深不许可时可酌情降低。井内设踏步，其垂直间距为360MM，外缘水平间距300MM，最终一步离井口间距为225MM 。污水检验井是内墙面全部用设计要求水泥砂浆抹面厚20MM，其它按雨水检验井作法处理，并确保砌筑质量不漏水。
6、闭水试验
试验前，用1：3水泥砂浆将试验段两端井内上游管口砌24CM厚砖堵头，用1：2水泥砂浆抹面，将管段封闭严密。堵头砌好后，养护2-3天达成强度后方可灌水试验。闭水试验水位为试验段上游管顶以上2米，灌水后在一小时内观察接口和管身，以无严重渗水为合格，渗水量不得超出表3.7.2-2要求即井口水位下降深度不得超出以下数据：D300管3MM/小时.米。D600管177MM/小时.米。D800管201MM/小时.米。
五、管道工程质量检验和验收
管道安装后，应对基础、接口、节点及隶属构筑物外观进行检验。对管道平面位置和高程、坡度等断面进行检验。在回填前对污水管进行闭水试验。检验标准以“质量检验评定标准”为准，参考表3.2.1，表3.3.2，表3.4.3，表3.6.4，表3.7.2--1 ，表3.8.2进行。
六、安全文明生产确保方法
见《贵阳市市政工程企业安全生产管理措施》
七、安全防护关键点：
1、在沟槽内施工，遇有土方松动、裂缝、渗水等，应立即加设固壁支撑。严禁用固壁支撑替换上下阶梯和吊装支架。
2、人工往沟槽内下管，所用绳具、地桩必需牢靠，沟槽内不得有些人。
八、环境保护方法
在管道安装、检验井砌筑施工过程中，粉尘及噪声及废弃物是影响周围环境关键原因，应采取对应控制方法，尽可能地保护周围环境不受到施工过大影响。
一、 粉尘控制方法
1、 砂浆拌合过程中人工拌合应先洒水将水泥和砂子浸湿，使之不产生过大场尘。
2、 如用机械拌合，应轻装轻卸水泥和砂子不得猛将材料置入拌合机。
3、 作业人员应佩戴防尘罩，避免吸入粉尘。
二、 噪声控制
1、 选择离办公室、生活区及居民住房一定距离作拌合场地（安装拌合机械）。
2、 对机械进行维护维修，避免带病作业产生怪异噪声，并在维修维护中控制敲打力度。
3、 拌合进料轻装轻卸，避免运输工具猛烈撞击拌合机。
三、 废弃物控制
1、 在安装管道及砌筑检验井过程中，产生废弃物关键是管口抹灰和砌筑时所剩砂浆和水泥包装物，作业人员应分类进行搜集处理，必需时还能够再次利用。
2、 如在作业中再产生泥土，应集中堆放立即装运。
九、施工进度计划安排
沟槽开挖宜以30米为一施工段，安管、接口等工作也以30米为一 施工段，安排连续进度计划。
十、资料和需填写表格及要求
1、 管道工程依据工序要求需填写<<工序质量评定表>>平基工序参考表3.2.1，安管工序参考表3.3.2，接口工序参考表3.4.3，检验井工序参考表3.6.4，闭水试验工序参考表3.7.2--1 ，进行填写。附各工序填写范本
2、 对应每一施工段，每一工序应按以下次序填写
报验单—沟槽隐蔽工程检验统计表—沟槽工序质量评定表—测量复核表
报验单—平基安管接口隐蔽工程检验统计表—平基、安管、接口工序质量评定表—测量复核表
报验单—检验井隐蔽工程检验统计表—检验井工序质量评定表—测量复核表
报验单—闭水试验统计表—闭水工序质量评定表—测量复核表
