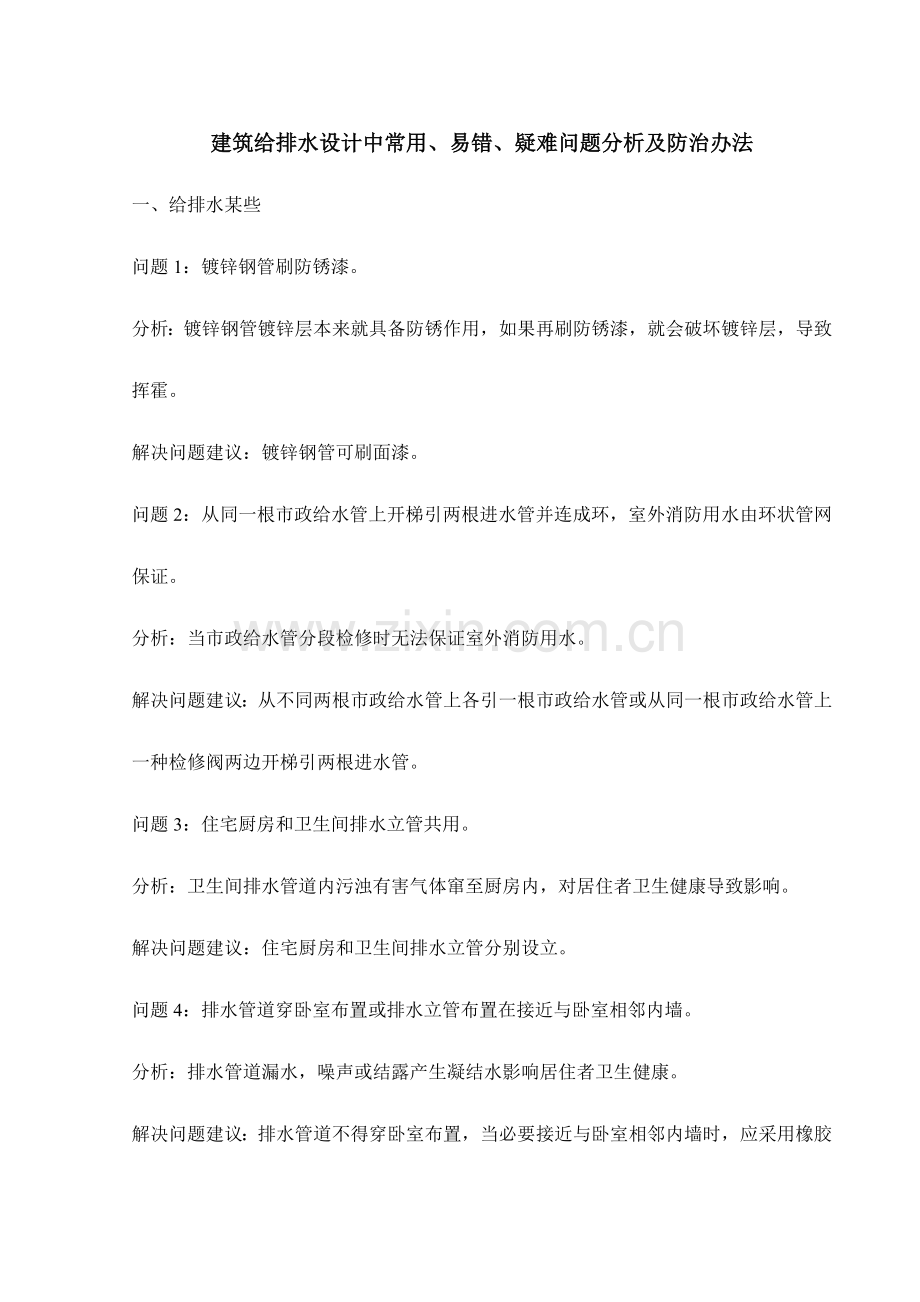

建筑工程给排水设计中的常见易错疑难问题分析及防治专项措施.doc

建筑给排水设计中常用、易错、疑难问题分析及防治办法一、给排水某些问题1：镀锌钢管刷防锈漆。分析：镀锌钢管镀锌层本来就具备防锈作用，如果再刷防锈漆，就会破坏镀锌层，导致挥霍。解决问题建议：镀锌钢管可刷面漆。问题2：从同一根市政给水管上开梯引两根进水管并连成环，室外消防用水由环状管网保证。分析：当市政给水管分段检修时无法保证室外消防用水。解决问题建议：从不同两根市政给水管上各引一根市政给水管或从同一根市政给水管上一种检修阀两边开梯引两根进水管。问题3：住宅厨房和卫生间排水立管共用。分析：卫生间排水管道内污浊有害气体窜至厨房内，对居住者卫生健康导致影响。解决问题建议：住宅厨房和卫生间排水立管分别设立。问题4：排水管道穿卧室布置或排水立管布置在接近与卧室相邻内墙。分析：排水管道漏水，噪声或结露产生凝结水影响居住者卫生健康。解决问题建议：排水管道不得穿卧室布置，当必要接近与卧室相邻内墙时，应采用橡胶密封圈柔性接口机制排水铸铁管、双臂芯层发泡塑料排水管、内螺旋消音塑料排水管等有消声办法管材。问题5：室内排水沟与室外排水管道直接相连。分析：室外管道中有毒气体通过排水沟窜入室内，污染室内环境。解决问题建议：在室内排水沟与室外排水管道相连处设水封井或存水弯。问题6：住宅套内分户用水点给水压力不大于0.05MPa。分析：建筑给水排水设计规范GB50015-第3.0.14条已将给水配件所需流出水头改为最低工作规定。如：洗脸盆由原规定流出水头0.015MPa改为最低工作压力为0.05MPa，因而水表前最低工作压力不大于0.05MPa，已满足不了卫生器具使用需求。解决问题建议：套内分户用水点给水压力应不不大于0.05MPa，考虑到水表等配件具部水头损失，同步兼顾节水规定，则水表前给水压力宜为0.07 0.15MPa。问题7：阳台排水与屋面雨水共立管且阳台排水管道直接接入庭院排水管道。分析：屋面雨水容易从阳台溢出，对住户导致损害，阳台地漏水封容易干，庭院排水管道中有毒气体通过地漏处窜入室内，影响居住者卫生健康。解决问题建议：阳台排水系统单独设立阳台雨水立管，底部采用间接排水方式。问题8：浴室排水地漏数量随意拟定。分析：不满足建筑给水排水设计规范第4.5.11条规定。解决问题建议：当用排水沟排水时，8个淋浴器可设立一种直径为100mm地漏，当不设排水沟时，应按规范表4.5.11拟定淋浴室地漏管径。问题9：设计中大量采用钟罩式地漏。分析：钟罩式地漏存在水封浅、扣碗易被扔掉弊病，污水管道内有害气体容易通过地漏窜入室内，污染室内环境卫生。解决问题建议：应优先采用直通式地漏，并设存水弯。问题10：管道穿卫生间楼板处设普通钢套管或塑料套管。分析：卫生间地面由于经常冲洗容易积水，特别是住宅设蹲式大便器卫生间需要降板，沉箱内更易积水，若采用普通套管，其穿楼板处易渗漏。解决问题建议：在管道穿楼板处设此水翼环或设刚性防水套管。问题11：当游泳池采用平衡水箱补水时，平衡水箱补水管出口与溢流水位之间空气间隙小，不满足规定。分析：当给水管网失压时也许引起水分倒流。解决问题建议：补水管应高于溢流水位，且补水管道出口与溢流水位之间空气间隙应不不大于等于出口管径2.5倍，否则，应在补水管道上设倒流防止器。问题12：在单体设计时，忽视对室外检查井井盖及井座选型。分析：如不采用有效办法，在车辆荷重下，(涉及在道路碾压机荷重下)井盖及井座均有也许产生破坏。解决问题建议：在设计阐明中应明确“位于车行道检查井，应采用品有足够承载力和稳定性良好井盖与井座”，或标明相应国标图号。问题13：生活水池与消防水池共用分隔墙。分析：当共用分隔墙壁渗水时，会导致水质交叉污染。解决问题建议：当生活饮用水池与其他用水水池并列设立时，应有各自独立分隔墙，两隔墙之间应有排水办法。问题14：热水系统中采用干管减压时，减压阀后循环水泵位置不对的。分析：当热水循环水泵位置标高较高时，也许导致热水循环水泵无法吸取到水或热水循环水泵泵壳内发生汽和汽浊现象。解决问题建议：应保证循环水泵吸水管标高低于减压阀位置标高与减压阀后动压之和。问题15：在拟定由市政自来水直接供水楼层时，对管道局部水头损失预计不够，对卫生洁具最低工作压力取值不当。分析：重要是由于对管道中倒流防止器水头损失及延时自闭式冲洗阀最低工作压力值预计过低，导致上部楼层用水时水压偏低或在用水高峰时主线没有水。解决问题建议：倒流防止器局部水头损失约为0.06MPa左右，延时自闭式冲洗阀最低工作压力值应为0.10.15MPa。问题16：洗衣机废水排至室外明沟。分析：洗衣废水属于生活排水，室外明沟是用于排雨水，若将洗衣废水排至室外明沟，不但污染江河水质，其废水异味也污染环境。解决问题建议：洗衣机废水应排至室外污水管道。问题17：排水横管及支管采用建筑排水用硬聚氯乙烯内螺纹管。分析：CECS94：建筑排水用硬聚氯乙烯内螺纹管道工程技术规程合用于排水立管，当前尚无用于横管技术规程。解决问题建议：排水立管可采用建筑排水用硬聚氯乙烯内螺纹管，别的可采用其他塑料排水管。问题18：排水横支管连接在排出管或排水横干管上时，连接点距立管底部下游水平距离不满足规范规定。解决问题建议：按“建筑给水排水设计规范”第4.3.12条执行。问题19：不按规范规定，住宅卫生间内和洗衣机部位采用普通地漏。解决问题建议：按“住宅建筑规范”第8.2.8条条文解释执行。二、消防给水某些问题1：当规范正文与条文有矛盾时，不懂得如何解决。解决问题建议：当规范正文与条文有矛盾时，应以正文为准。问题2：二类商住楼住宅某些消火栓布置套用“高层民用建筑设计防火规范”GB50045-95()第7.4.2条。分析：规范第7.4.2条是针对十八层及十八层如下单元式住宅和塔式住宅而言，因而商住楼不适当套用该条文。解决问题建议：建议当商住楼住宅某些公用面积较小，布置两个消火栓有困难时，可设一种双阀双出口消火栓并设双立管。问题3：在净空高度不超过8米场合中，间距不超过44(m)布置十字粱，在梁间布置一只喷头，但不采用相应保证喷水强度办法。分析：如果不采用相应技术办法，按常规做法，布置普通喷头，不能满足自动喷水灭火系统设计规范表5.0.1规定。解决问题建议：建议采用流量系数为K=115大口径喷头，并恰当提最不利点喷头压力，可采用0.15MPa。此时消防流量也会相应增大。问题4：湿式自动喷水灭火系统具部位置温度低于4摄氏度和屋顶实验用消火栓布置在温度低于4摄氏度位置不采用保温防冻办法。分析：管道也许冻裂、漏水。解决问题建议：应采用保温或电伴热办法。问题5：多层建筑消火栓在休息平台处明装或在侧墙构造圈梁上(下)暗装普通消火栓。分析：休息平台较窄，若明装消火栓则影响交通，普通消火栓在构造圈梁上(下)暗装不满足建筑设计防火规范第8. 6.2条第5款规定。解决问题建议：建议休息平台处消火栓在侧墙构造圈梁下暗装，并采用已型单栓：(04S202)或丁型双栓(04S202)。问题6：先后开门单栓、双栓室内消火栓箱设立在防火墙上。分析：一旦着火；消火栓箱容易被烧穿，大火将从一种防火分区蔓延至另一种防火分区。解决问题建议：先后开门单栓、双栓室内消火栓箱禁止在防火墙上安装。问题7：自动喷水灭火系统末端试水装置和试水阀位置随意设立。分析：将试水阀和试水装置布置在吊顶被或房间上空，其排水管引至住宅户内卫生间或客房卫生间，甚至任意排至室内，诸如此类都不便于实验操作，并影响环境卫生。解决问题建议：试水阀应设在便于操作高度，并设保护装置，试水宜排入专用排立水管。问题8：室外消火栓布置不考虑水泵接合器位置。分析：当室内消防水泵因检修、停电、发生故障需要运用消防车从室外消火栓、消防蓄水池或天然水源取水，通过水泵结合器送至室内管网，供灭火使用。因而，室外消火栓布置应满足消防水泵接合器用水规定。解决问题建议：室外消火栓距水泵接合器距离宜为15 40。问题9：当规范正文与条文有矛盾时，不懂得如何解决。解决问题建议：当规范正文与条文有矛盾时，应以正文为准。问题10：多层建筑室内消火栓布置借用相邻防火分区或相邻楼层消火栓来满足两支水枪充实水栓同步到达任何部位规定。分析：按建筑设计防火规范()第8.6.2条规定进行设计不能满足新规范规定。解决问题建议：应按建筑设计防火规范GB50013-第8.4.3条第7款规定“室内消火栓布置应保证每一种防火分区同层有两支水枪充实水栓同步到达任何部位”进行设计。问题11：不考虑实际状况，凡“十八层及十八层如下单元式住宅”和“十八层及十八层如下，每层不超过8户，建筑面积不超过650平米塔式住宅”，在每层每单元均设一根消防立管，一种双阀双出口消火栓。分析：对高层民用建筑设计防火规范GB50045-95()中第7.4.2条理解片面。解决问题建议：严格按规范规定，只有当设两根消防竖管有困难时才可设一根消防竖管，设一种双阀双出口消火栓。问题12：消火栓给水系统采用消防增压稳压设备导致系统超压，不满足高层民用建筑设计防火规范GB50045-95()第7.4.6.5条规定。分析：虽然按消防水箱设计高度计算，消防系统静压没有违背防火规范，但当增压稳压水泵启动压力较高时，消防系统压力会超过1.0MPa。解决问题建议：当采用消防增压稳压设备稳压时，应保证增压稳压水泵所处位置标高与系统最低处消火栓几何高差与增压稳压水泵启动压力之和不不不大于1.0MPa，否则应重新进行系统分区。问题13：地下车库喷头动作温度采用72。分析：地下室气温普通是冬暖夏凉，其环境最高温度低于地面上室内温度，因而地下车库喷头动作温度不应采用72。解决问题建议：地下车库喷头动作温度不应不不大于68。问题14：多层住宅消防给水管布置成枝状。分析：按“建筑设计防火规范”第8.6.1条注释规定，多层住宅消防给水管可布置成枝状，但“建筑设计防火规范”已将该条注释删除。解决问题建议：按“建筑设计防火规范”第8.4.2条规定执行。问题15：消防水泵房出口没有直通室外或安全出口。分析；为了便于在火灾状况下，操作人员能坚持工作或以便人员进入泵房及安全疏散。 解决问题建议：按“建规”第864条(强规)和“高规”第7.5.2条执行。问题16：消防水池有效水深从高出池底1020cm算起至最高水位(溢流口如下510cm)。分析：消防水泵运营过程中发生事故时(如：水泵故障或停电)，消防水泵泵轴如下消防水有也许吸不上来，导致这某些水不能用于灭火。值此“高规”推荐消防水池工作水位高于消防水泵轴线标高自灌式吸水方式。解决问题建议：消防水池有效水深应从泊防水泵轴线标高算起至最高水位。各施工图审查机构提出给排水施工图审查中常用问题1、从都市给水管网上开梯引入社区给水管和室内消火栓给水系统从给水管道上接出时，易违背“建筑给排水设计规范”第3.2.5规定。2、高位消防水箱采用加压进水，水箱进水管上仍采用浮球阀。3、普通住宅分户水表口径普通选用太大，宜采用DN20水表。4、排水横支管与立管连接处易违背“建筑给排水设计规范”第4.3.12规定。5、湿式报警阀处和自喷系统末端试水处没有设专门排水设施。6、不充分运用市政自来水水压直接供水。7、消防电梯集水坑直接设于消防电梯井下部。8、易忽视室外消火栓设立。9、对“建筑给排水设计规范”第4.3.8条规定基本上未执行。10、供消防车取水消防水池不设取水口，且与被保护建筑物距离不满足规定，一是疏忽，二是以为可以直接从水池取水。11、规范强调消火栓设立间距由计算拟定，且保证同层任何部位有两个消火栓水枪充实水柱同步到达，不能对于多层建筑简朴地取50m，对于高层建筑取30m。12、消防水箱设立高度不够，难以保证最不利点消火栓或自喷系统喷头水压，在多层建筑中发生较多，特别是新规范条文中，重力流消防水箱设立在建筑最高部位，而只在条文注解中规定满足最不利点消火栓水压，而使设计人员只要设立在建筑最高部位，而对水压无严格规定错误理解。13、灭火器设计与配备漏项，特别是在小型工业与民用建筑设计中多见，重要因素是疏忽。14、规范规定每个报警阀组控制最不利点喷头处，应设末端试水装置，其他防火分区最不利点喷头处可设直径25mm试水阀。在设计中则层层设立试水装置而超规范。15、某些文献精神贯彻不到位，如湘建设45号文，规定提交消防系统水力计算书，而设计人员还不懂得。16、室外给排水总平面图中给排水管、阀门井、检查井、化粪池无定位尺寸。17、隔油池出水排入化粪池。18、公共浴室配水管道布置不满足“建筑给排水设计规范”第5.2.16条规定。19、混凝土生活水池设计不满足“建筑给排水设计规范”第3.2.10条规定。20、汇合通气管管径不满足“建筑给排水设计规范”第4.6.16条规定。
