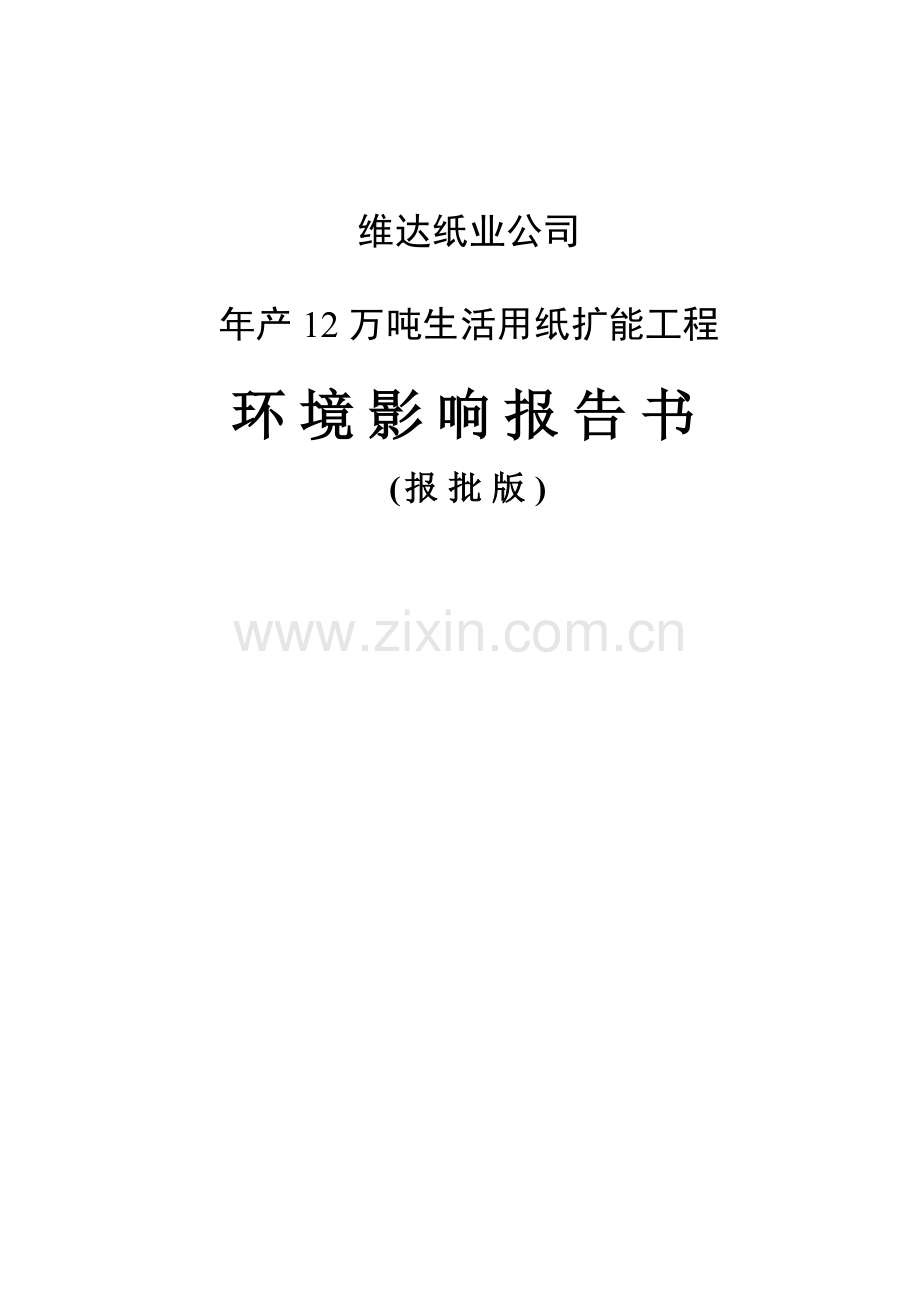

维达纸业公司
年产12万吨生活用纸扩能工程
环境影响报告书
(报批版)

目 录
1、总 则 3
1.1项目由来 3
1.2评价目的 4
1.3编制依据 4
1.4控制污染与保护环境的目标 5
1.5评价标准 6
1.6.环境影响识别及评价因子筛选 7
1.7评价工作等级 7
1.8评价范围、评价重点与评价时段 8
1.9评价原则 9
2、工程概况 １０
2.1项目基本情况 １０
2.2项目建设生产规模及产品方案 １０
2.3劳动定员与工作制度 １１
2.4 与产业政策相容性分析 １１
2.5与城市规划相容性分析 １１
3、工程分析 １３
3.1现有工程分析 １３
3.2扩建工程分析 １６
3.3 主要设备 １９
3.4扩建工程完成后污染物排放“三本帐” ２８
4、项目所在区域环境概况 30
4.1自然环境概况 30
4.2 社会环境概况 31
4.3 环境质量现状 32
5、环境影响评价 35
5.1环境空气影响分析 35
5.2地表水环境影响预测与评价 41
5.3声环境质量影响预测与评价 44
5.4固体废物影响分析 46
5.5环境风险分析 46
6 清洁生产分析 48
7　防污减污措施评价及总量控制分析 52
7.1废水污染防治措施评价 52
7.2 锅炉废气治理措施分析与评价 56
7.3工程噪声防治措施分析与评价 57
7.4 工程固体废物处置措施评价 58
7.5 环保投资 60
7.6 污染物总量控制分析 60
7.7 厂区平面布置分析 63
7.8 厂址环境可行性分析 64
8、公众参与 65
8.1依据 65
8.2公众参与的目的 65
8.3 公众参与对象和方式 65
8.4 公众参与的基本情况 66
8.5 调查结果统计 66
8.6 调查结果反馈分析及建议 67
9、环境经济损益分析 68
9.1环境效益分析 68
9.2经济效益分析 68
9.3社会效益分析 69
9.4 环保投资损益分析 69
10环境管理与监测计划 71
10.1环境管理 71
10.2环境监测计划 74
10.3排污口规范管理 76
11 评价结论与对策建议 78
11.1 项目所在地区环境质量现状 78
11.2 工程分析及环境影响结论 78
11.3 污染防治措施 79
11.4 总量控制、城市规划相符性 80
11.5 清洁生产 80
11.6公众参与 81
11.7建议 81
11.8工程环境保护措施与验收要求一览表 82
11.9结论 82

附件
1、扩建项目地理位置图
2、维达纸业（abc）有限公司厂区平面布置图
3、立项审批文件
4、环评委托书
5、abc环保局[2007]29号函
6、建设项目环保审批表

1、总 则
1.1项目由来
维达集团创建于1985年。1997年，公司采用低成本扩张策略，分别收购和兼并abcabc卫生纸厂和上海利民造纸厂。1999年10月，公司通过资产重组，成立维达国际控股有限公司。目前，维达集团在国内的公司有：维达纸业（广东）有限公司、维达纸业（广东）有限公司上海分公司、维达北方纸业（北京）有限公司、维达纸业（abc）有限公司、维达纸业（四川）有限公司；海外有：维达纸业（澳洲）有限公司、维达纸业（美国）有限公司。
维达纸业集团是一家集研究、开发、生产、销售为一体的外资生活用纸大型企业，1997年在abc组建维达纸业（abc）有限公司，该公司租用原abc市卫生纸厂生产生活用纸。
2001年维达纸业(abc)有限公司决定利用进口浆板为原料在abc市南大工业园建设日产100吨生活用纸生产线工程, 工程分二期建设，产品主要类型为卫生卷纸、纸巾纸、面巾纸和餐巾纸等。一期工程于2002年5月动工，建设日产33吨生活用纸生产线一条，于2003年1月建成投入试生产，配套的环保设施也同时建成投入使用。维达纸业公司日产100吨生活用纸生产线二期建设工程（日产生活用纸67吨）于2004年5月开工，2005年5月建成投入试生产，配套的环保设施同时建成投入使用，经试生产运行维达纸业公司日产100吨生活用纸生产线二期建设工程基本具备环保竣工验收条件，2005年10月维达纸业公司日产100吨生活用纸生产线二期建设工程经abc省环保局审查通过了工程竣工环保验收。
维达纸业(abc)有限公司在abc建设的日产100吨生活用纸项目投产后生产能力迅速达到设计规模，产品畅销国内外市场，企业经济效益良好。
为了进一步扩大生产能力，完善工艺配套，提高产品质量和档次，拓展企业的发展空间和市场份额，公司决定在现有基础条件上，实施维达纸业（abc）有限公司三期扩能，本次扩能分三期建设每期建设4万吨的生产能力。项目建成投产后，年可新增12万吨生活用纸的生产能力，使企业的生产能力达到17万吨/年。
根据《中华人民共和国环境影响评价法》，维达纸业（abc）有限公司2007年9月正式委托12345环境医学研究所（持有国环评证乙字第2604号证书）承担该公司投资项目环境影响评价工作。在接受维达纸业（abc）有限公司环评委托后，我单位立即组织技术人员对项目进行资料收集，现场踏勘，在分析项目工程特点及评价区域环境特征的基础上编制出本报告书，现提交建设单位承报abc市环境保护局审批。
在本项目环境影响评价报告的编制过程中，得到了abc市和孝南两级环保行政主管部门，以及维达纸业（abc）有限公司等单位的指导与支持，在此一并表示感谢。
1.2评价目的
本次评价将依据《中华人民共和国环境影响评价法》和国务院第253号令《建设项目环境保护管理条例》，以达到以下目的：
(1)通过对项目所在区域的环境现状调查和监测，掌握评价区域环境质量现状。
(2)在认真分析该项目主要污染因素的基础上，结合评价区域环境质量现状，预测项目生产对环境的影响程度与范围。
(3)通过项目清洁生产分析、污染治理设施的可靠性和可行性分析的基础上，根据以防为主、防治结合的原则，结合拟建项目特点，提出满足其环境保护目标的污染控制对策与措施，以最大限度的减少项目对环境的不利影响。
(4)从环保角度提出项目是否可行的结论，为实现该项目合理布局，最佳设计和环境管理提供科学依据。
1.3编制依据
1.3.1政策、法规
(1)《中华人民共和国环境保护法》
(2)《中华人民共和国环境影响评价法》
(3)《中华人民共和国大气污染防治法》
(4)《中华人民共和国水污染防治法》
(5)《中华人民共和国噪声污染防治法》
(6)《中华人民共和国固体废物污染环境防治法》
(7)《中华人民共和国清洁生产促进法》
(8)《建设项目环境保护管理条例》(国务院令第253号)
(9)《国务院关于环境保护若干问题的决定》(国发[1996] 31号文)
(10)《关于执行建设项目环境影响评价制度有关问题的通知》(国家环境保护总局环发[1999] 107号文)
(11)《建设项目环境保护分类名录》(国家环境保护总局令第14号)
1.3.2批复及有关技术文件
(1)abc环保局关于维达纸业（abc）有限公司项目环评执行标准及总量控制函([2007] 11、12号文)
(2)《维达纸业（abc）有限公司可行性研究报告》及项目有关技术资料；
1.3.3委托文件
(1) 维达纸业（abc）有限公司投资项目环境影响评价工作委托书(2007年9月)
1.3.4评价导则
(1)HJ/T2.1-1993《环境影响评价导则-总纲》
(2)HJ/T2.2-1993《环境影响评价导则-大气环境》
(3)HJ/T2.3-1993《环境影响评价导则-地表水环境》
(4)HJ/T2.4-1995《环境影响评价导则-声环境》
1.4控制污染与保护环境的目标
根据国家有关环境保护与污染控制标准，结合项目拟建地区周围自然环境及社会环境现状调查结果，该项目控制污染目标及主要环境保护目标分述如下：
1.4.1项目控制污染目标
(1)通过各项污染控制措施，确保主要废水污染物COD和主要大气污染物烟尘、二氧化硫以及工业固体废物，控制在abc环境保护局下达的总量控制范围内，即COD：250 t/a；烟尘：100 t/a；SO2：400t /a；固废:0t/a。
(2)确保项目实施后废水污染物控制在GB3544-2001排放标准值(一般机制纸、纸板)；厂界噪声达到GB12348-90《工业企业厂界噪声标准》II、Ⅱ、Ⅲ类标准；锅炉废气达到GB13271-2001锅炉废气污染物排放标准值（二类区，Ⅱ时段）。
1.4.2项目主要环境保护目标
纳污水体功能区划为Ⅳ类（槐荫河）水质，即水环境保护目标为：槐荫河水质满足GB3838-2002《地表水环境质量标准》Ⅳ类水体的要求。
为了防止噪声扰民，声环境保护目标为拟建工程厂界噪声达到GB12348-90《工业企业厂界噪声标准》2类区标准，声环境质量达到GB3096-1993《城市区域环境噪声标准》2类区标准值。
扩建项目的北面50米是abc市英才学校等环境敏感点，环境空气保护目标为：厂区及周围地区的环境空气质量达到GB3095-1996《环境空气质量标准》二级标准。
本评价环境保护主要目标详见表1-1。
表1-1 项目所在区域主要环境保护目标
序号
保护目标
目标性质
规模
相对厂址方位、距离
保护等级
1
端阳制药
企业
100人
E
30m
噪声2类、大气二级
2
槐荫河
水环境

W
1000m
Ⅳ类水质
3
府 河
水环境

S
8000m
Ⅲ类水质
4
英才学校
学生、居民
200人
WN
50m
噪声1类、大气二级

1.5评价标准
根据abc环境保护局的函，本次环境影响评价拟采取的各类评价标准见表1-2。
表1-2 项目环评标准
项 目
准号及名称
类 别
污染物名称及浓度限值
环境现状标准
环境
空气
GB3095-1996
《环境空气质量标准》
二级标准
名称
小时值 日均值
SO2
0.50 0.15mg/m3
NO2
0.24 0.12mg/m3
TSP
/ 0.30mg/m3
地表水环境
GB3838-2002
《地表水环境质量标准》
Ⅲ类
pH
6~9
COD
20mg/L
BOD5
4mg/L
NH3-N
1.0mg/L
Cu
1.0mg/L
声环境
GB3096-1993
《城市区域环境噪声标准》
2.3.4类
等效声级Leq(A)
昼间60、65、70dB(A)
夜间50、55dB(A)
污染排放标准
废气
GB13271-2001锅炉大气污染物排放标准
二类区，Ⅱ时段
烟尘
SO2
200mg/Nm3
900mg/Nm3
废水
GB3544-2001排放标准值(一般机制纸、纸板)

排水量
60m3/t
BOD5
3.6kg/t
CODcr
6kg/t
SS
6kg/t
pH
-
排水量
60m3/t
噪声
GB12348-90
《工业企业厂界噪声标准》
2.3.4类
等效声级Leq(A)
昼间60、65、70dB(A)
夜间50、55dB(A)
方法标准
HJ/T2.1-93《环境影响评价技术导则——总纲》
HJ/T2.2-93《环境影响评价技术导则——大气环境》
HJ/T2.3-93《环境影响评价技术导则——地面水环境》
HJ/T2.4-1995《环境影响评价技术导则——声环境》

1.6.环境影响识别及评价因子筛选
1.6.1环境影响识别
根据该扩建项目主要污染因素初步分析，其环境影响因素识别结果见表1-3。
表1-3 投资项目环境影响因素识别结果
影响因素
影响因子
影响因子
减免措施
性质
程度
时间
范围
自然环境
环境空气
-
较小
长
局部
锅炉废气
处理达标后排放
地表水
-
大
长
局部
生产废水
治理达标后排放
-
小
长
局部
生活污水
噪 声
-
大
长
局部
设备噪声
加强管理，隔音、降噪
固 废
-
较大
长
局部
工业固废
综合利用和妥善处置
生态环境
-
小
长
局部

社会
交 通
-
小
短

就业机会
+
较大
长

经 济
+
较大
长

1.6.2评价因子筛选
本次扩建项目不涉及居民迁建问题，其建设均在原计划的厂区内进行，占地面积213亩，项目施工期对环境影响不大。因此本报告重点对建成运营期进行评价，根据工程分析筛选出以下主要评价因子：
(1)环境空气：锅炉废气；
(2)水环境： SS、COD、BOD5、NH3-N；
(3)固废：生活垃圾、工业固废；
(4)噪声：设备噪声。
1.7评价工作等级
(1)环境空气
根据HJ/T2.2-93《环境影响评价技术导则—大气环境》中4.1.2条规定，通过对项目的初步分析，按照排放量最大原则，选择SO2、TSP为主要评价因子，并计算其等标排放量Pi，Pi的定义为：

式中：Pi：等标排放量，m3/h；
Qi：单位时间排放量，t/h；
Coi：环境空气质量标准，mg/m3。
根据上式计算出主要污染物等标排放量，该项目评价工作等级确定见表1-4。
表1-4 环境空气影响评价工作等级
污染因子
SO2
TSP
Qi(t/h)
0.0247
0.00618
Coi(mg/m3)
0.15
0.30
Pi(m3/h)
1.6×108
2.06×107

P SO2＜2.5×108
PTSP＜2.5×108
评价工作等级
三 级

根据导则HJ/T2.2-93规定，pi小于2.5×108m3/h，确定其环境空气评价工作等级为三级。
(2)地表水
维达纸业（abc）有限公司废水纳污水体为槐荫河河，其多年平均流量为7.5m3/s，最高流量15m3/s，。整个项目废水排放量约7563t/d，（包括生活污水），废水污染物复杂程度中等，评价参数＜7。根据纳污水体的环境功能，评价标准执行GB3838-2002中Ⅳ类标准。依据HJ/T2.3-93及以上判据，确定水环境评价工作等级为三级。
(3)声环境
本项目尽管增加了一部分噪声源，但工程建设前后噪声声级增加不大，设备噪声源小于80dB(A)，且受影响人口变化小（主要表现为对生产区工作人员的影响），周围区域环境噪声要求为GB3096-93中规定的2类标准。因此按导则HJ／T2.4-95的规定，确定声环境评价工作等级为三级。
1.8评价范围、评价重点与评价时段
1.8.1评价范围
(1)环境空气影响评价范围：根据HJ/T2.2-93导则要求并考虑到评价区地形及地理特征，确定大气评价范围为以锅炉房为中心，沿主导风向边长2km及沿垂直方向0.5km，面积4.0km2的方形区域。
(2)地面水评价范围：该公司废水经厂区污水站集中处理后排入城市下水道，然后进入槐荫河，最终进入府河。因此确定地表水评价范围为下水道入槐荫河上游50米至下游2500米，全长3000米。
(3)噪声评价范围：厂界外1m处及噪声敏感点。

1.8.2评价重点
本次评价选择废水排放对地表水环境的影响及污水污染防治的对策与措施作为环境影响评价工作的重点。
1.8.3评价时段
由于本项目建设周期较短（首期工程只有10个月的建设期），建设期对周围环境的影响较小，因此，本评价时段主要为营运期。
1.9评价原则
(1)力求重点突出，不搞面面俱到。针对该项目的特点和建设地区的环境特征进行分析，把握危害环境的主要因素评价。
(2)以“达标排放”、“总量控制”、“清洁生产”及当地的环境保护行政主管部门对周围地区的环境保护要求作为原则，真正体现“以新带老”，把扩建工程的污染防治措施与目前企业存在的环境问题一并进行考虑。
(3)充分利用已掌握的环境质量状况和污染源调查等各种历史资料。
9

2、工程概况
2.1项目基本情况
2.1.1项目名称、性质和建设单位
项目名称：维达纸业（abc）有限公司年产12万吨生活用纸扩能工程。
项目性质：扩建（工程分三期进行，每期扩能4万吨）。
建设单位：维达纸业（abc）有限公司
2.1.2地理位置
维达纸业(abc)有限公司位于abc市南大工业园内维达纸业(abc)有限公司生产厂区中北部，紧邻316国道复线高架桥，北有京广铁路、汉十高速公路，东有京珠高速公路，具有得天独厚的区位交通优势。详见附图1。
2.1.3工程总投资
本扩建项目总投资19760万元人民币，其中环境保护投资1319.2万元，主要用于环保设施的更新改造，建设资金由公司自筹解决。
2.1.4项目法人：
董义平。
2.2项目建设生产规模及产品方案
2.2.1项目概况
该项目由维达生活用纸（中国）有限公司出资兴建，工程总投资2600万美元（折合人民币19760万元）；注册资本增加1300万美元（折人民币9880万元）。此次增资后维达纸业（abc）有限公司的总注册资本将由1241万美元增至2541万美元，其中：维达纸业（abc有限公司在维达纸业（abc）有限公司的注册资金维持原有的350万美元，占维达纸业（abc）有限公司总注册资本的13.77%，维达生活用纸（中国）有限公司出资由891万美元增至2191万美元，占总注册资本的86.23%。新增注册资本以外的1300万美元由合营企业向国内外银行贷款或向集团借款解决。出资方的资本金由合营企业在投产后以利润所得进行偿还。拟定投资偿还期为五年。该项目的生产规模为年新增造纸量为40000吨，年新增产值46000万元。

2.2.2项目建设规模：
扩建项目总投资19760万元，主要用于两方面的技术改造：一是增加设备，扩大生产能力；二是全面更新、改造锅炉房及环保设施，确保治污效果。
2.2.3主要建设内容：
三期占地 213亩
设备 25台套
新建工业厂房及仓库 32836㎡
办公楼 2700㎡
锅炉车间 5850㎡
2.3劳动定员与工作制度
本次扩建项目新增劳动定员900人，其中管理及技术人员30人，生产及后勤人员为870人。年工作日340天，管理人员上白班，生产工人四班三运转。
2.4 与产业政策相容性分析
轻工业是abc的传统产业，生活用纸生产更是其优势产业。维达纸业（abc）有限公司是abc省生活用纸行业的大型专业厂家之一，市场信誉好，竞争能力强。该公司生产既不属于工商投资领域制止重复建设项目，又不含有淘汰落后的生产能力、工艺和产品，因此本扩建工程建设符合国家产业政策。
本扩建工程在原计划的厂区内实施，该区域属于abc市城市规划中的工业区，厂址周围无生态保护区、自然保护区和其他特殊环境保护对象，环境敏感点少，abc市环境噪声功能区划将该区域划定为二类区。因此本项目的建设符合abc市城市总体规划及当地土地利用总体规划。
根据造纸产业发展政策长江以北是造纸产业优化调整地区，重点调整原料结构、减少企业数量、提高生产集中度。该企业的扩建符合造纸产业发展政策。该企业是全国最大的生活用纸生产基地之一，该企业的生产设备先进，物耗能耗都在国家允许的范围内，该企业的扩建符合abc省造纸行业“十一五”规划。
2.5与城市规划相容性分析
该企业的建设在abc孝南经济开发区，abc孝南经济开发区是2004年经abc省人民政府审核批准而保留的，开发区分南、北两区，总体规划面积12平方公里，审核批准面积5平方公里，其中，征地面积2.65平方公里，开发面积2.5平方公里，建成面积2.4平方公里。开发区累计投资17.32亿元，其中先期投资2.07亿元，引进企业投资15.25亿元。
南区总规划面积约8平方公里，已建成路网主干道“一纵一横”，总里程约2.8公里，水、电、路等基础设施齐全，投资吸引力不断增强。目前，南区共引进工业项目12个，其中投资5000万元至1亿元的项目有6个，投资过亿元的6个。端药药业、保丽家具、维达二期扩能、红人服装一期、金河酒业一期、舒氏与台商合资、中顺纸业一期7个项目已先后投产，其余项目可望在2006年陆续竣工投产。在建重点项目全部建成投产后，预计年销售收入将达到35亿元以上，年创税收1亿元以上，可新增就业岗位15000多个。特别是恒安、维达、中顺、申欧等全国生活用纸知名品牌企业在孝南生产销售的纸品约占全国市场份额的6%。孝南有望发展成为中部地区最大的生活用纸加工基地、销售枢纽和研发中心。今后，南区发展将定位于兴建高科技工业园，计划5年内引进大项目20个以上，引进资金20亿元以上，年产值40亿元以上，税收2亿元以上。
北区规划面积约4平方公里，发展定位于兴建中小企业及回归人员创业园。建成后，可容纳投资1000万元以上的工业企业30家，5年内形成年产值10亿元以上，税收过5000万元。目前，北区已投资2000多万元，建成了“两纵三横”的路网，总里程约14.6公里，并完善了桥涵、泵站、水电等基础设施，初步具备企业入驻能力。总投资4.5亿元的精益电器等项目已落户北区，即将动工建设。
政府鼓励投资的项目：以广东维达、福建恒安、广东中顺、等纸品企业为基础，引进全国知名纸品企业集团，建设华中地区最大的纸品生产基地、销售枢纽、研发和结算中心，打造“纸都孝南”。以保丽家具、鹦鹉锁业、大禹电器、力泰电子、汉源电子、森源电子、四方模具等企业为基础，依托abc军工汽车电子企业技术优势，引进机械电子生产企业。以红人时装、金梦娇服饰、宏大纺织、林港精纺等企业为基础，引进知名纺织服装加工企业，扩张纺织服装业。以三蜂蜜业、宝田食品及一批麻糖米酒企业为基础，发挥abc麻糖米酒“中华老字号”品牌优势，引进知名食品饮料企业，开发新型特色绿色食品。以凯风生物、端药药业、龙马催化剂、大昌氟碳等企业为基础，引进知名医药化工企业，建设药品及化工产品生产销售、研发基地。厂址周围10公里范围内没有名胜古迹和自然保护区，该企业的扩建符合城市的总体规划。

3、工程分析
3.1现有工程分析
本工程位于槐荫河流域，流域水污染问题突出，而本项目以水污染为主，因此，本次评价工程分析重点针对水污染物产生及控制开展。同时兼顾气、声、固废的污染情况分析。
3.1.1现有工程概况
3.1.1.1现有工程基本情况
现有工程分为三个造纸车间，5条生产线；两个卫卷车间，8条生产线；一个面巾生产车间；一个纸巾生产车间。现有工程基本情况见表3-1。
表3-1 现有工程基本情况一览表
序号
项目
内容
备注
1
企业名称
维达纸业（abc）有限公司

2
生产规模(t/a)
生活用纸5万 t/a
实际生产规模
3
固定资产
30000万元

4
职工人数
600人
技管人员50人
5
占地面积
130000m2
建筑面积91000m2
6
工作日制
年工作日340天，每天四班三运转，每班工作8小时

3.1.1.2现有工程生产设施与设备
现有工程生产设施与设备情况见表3-2。
表3-2 现有工程生产设施与设备一览表
序号
设备名称
数量
备注
1
BF-10型纸机
5台
日本产
2
全自动卫卷机
7台
台湾、意大利
3
全自动复卷分切机
1台
台湾
4
油压卷管机
4台
意大利
5
喷码机
3台
国产
6
包装机
12台
意大利
8
水处理设备
5套
台湾
9
供电设备

3.1.1.3原辅材料供应及消耗情况
现有工程供水主要为厂区内3眼深水井供给，单井出水能力为180m3/h；供电采用维达纸业（abc）供电局10kv专用线供应。其它原辅材料均外购解决，现有工程原辅材料消耗情况见表3-3。
表3-3 现有工程原料能源消耗表
生产系统
序号
类别
单耗(t/t纸)
消耗量(万t/a)
备注
生活用纸生产系统
1
纯木浆
1.08
5.4

4
一次水
14.36m3/t纸
71.84万m3/a

5
煤
0.5
2.5
山西煤
6
电
500kwh/t纸
1120万kwh/a
专线供给
7
蒸汽
9.6
7.68
锅炉供给
3.1.1.4现有工程用排水情况
根据调查，该厂目前在生产过程中，对节水工作较为重视，生产过程中的造纸废水90%回用。评价根据现有工程生产状况的调查，现有工程排水量为71.84万m3/ a。
3.1.2现有工程治理措施
3.1.2.1废水治理措施
本项目生产废水主要来源于碎浆、洗浆、纸机前筛选和抄照等工序，主要污染物为悬浮物、COD、BOD。该公司现有污水处理装置二套，总设计处理能力为5400m3/h，采用超效浅层气浮分离的物理处理法，设计处理效果见表3-5。
表3-5 污水处理设施处理效果
污染物名称
设计处理效果
处理前浓度（mg/L）
处理后浓度（mg/L）
处理效率(%)
COD
350-500
<100
>71
BOD5
100-150
<60
>40
SS
300-600
<100
>67
工程造纸废水所采用的超效浅层气浮工艺进行处理，是目前国内造纸废水（白水）常用且较先进的处理工艺，该工艺属《国家重点行业清洁生产导向目录》（目录号37号）推荐的造纸废水处理工艺,其关键设施为气浮装置，该工艺可以除去90%以上的悬浮物，80%左右的COD和约60%的BOD，由于造纸废水主要成分为细小纤维和其它固体杂物，COD含量较高，BOD5含量相对较低，故该工艺对悬浮物和COD的除去率很高，但因处理工艺为物化法，对溶入水中的有机物除去率较低，因而其对BOD5除去率较低，但一般情况下出水口BOD5能达标排放。因此出水一般能达到GB3544-2001《造纸工业废水污染物排放标准》（一般机制纸）排放标准要求。维达纸业(abc)有限公司现有二套污水处理设施的气浮系统由无锡沪东麦斯特环境工程有限公司制造,污泥脱水设备由佛山安德里茨公司提供,验收监测结果看所选处理设施达到了设计效果,本工程的污水处理设施还将选用这套设施,对维达abc分公司的监测（见表3-6）出水口COD、SS和BOD浓度均值达到排放标准要求，说明该工艺可行。
表3-6 维达纸业有限公司生产废水出水口监测资料
时 间
pH
SS(mg/L)
COD(mg/L)
BOD5(mg/L)
维达纸业（abc）有限公司
竣工验收结果（2006年11月）
6.71
91
87
51.6
控制标准
6-9
100
100
60
从上表的监测资料可见，经该工艺处理的出水COD、SS和BOD浓度均值分别达到GB3544-2001排放标准要求，单位产品排污量及污染物排放量在同类纸厂中属较低的，说明该处理工艺可行。因此拟建工程废水无论排放浓度还是吨产品排污量均满足GB3544-2001控制要求，可做到达标排放。
3.1.2.2废气治理措施
现有工程废气为2台10t/h锅炉，1台6t/h的锅炉燃煤排放废气，燃煤废气经麻石水膜除尘后外排，废气经1座40m高的烟囱排放。
3.1.3现有工程污染物排放情况
现有工程废水、废气污染物产排情况见表3-7。 单位：t/a
数量
类别
现有工程
产生量
削减量
排放量
废
水
水量(X104)
71.84

71.84
CODcr
122.2
56.28
65.92
SS
473.05
415.11
57.94
BOD
54.9
16.87
38.03
NH3-N

4.17
废
气
烟尘
418.2
383.91
34.29
SO2
156.4
27.7
128.7
固废
煤灰渣
4500

0
纤维泥
500

0

3.2扩建工程分析
3.2.1工程基本情况
3.2.1.1工程位置
维达纸业（abc）造纸厂扩建项目拟建厂址位于abc孝南经济开发区，厂址西邻端阳制药厂，东接107国道，北与英才学校相临。
3.2.1.2项目组成
维达纸业（abc）有限公司现有生产能力为5万吨/年，本扩建工程生产能力为期12万吨，分三期建设。扩建工程基本情况见表3-8。
表3-8 　工程基本情况一览表
序号
项目名称
内 容
1
生产规模
新增生活用纸12万t/a，工程分三期建设，每期扩建4万t/a
2
建设地点
维达纸业（abc）位于abc新华村
3
总投资
19760万元
4
占地面积
213亩
5
投产日期
2008年6月
6
生产工艺
浆板造纸工艺
7
劳动定员
900人
8
工作制度
年工作日340天，共8160小时
9
产品质量
执行GB13023-91的B标准
10
辅助工程
一期新建1台20吨锅炉，原有锅炉备用。二期新建1台45吨锅炉、淘汰现有使用的小锅炉，20吨锅炉备用，三期两台锅炉同时使用。
11
环保工程
新建污水处理设施一套处理能力10000m3/d、文丘里麻石水膜除尘等
3.2.1.3工程原辅材料消耗
工程原辅材料、燃料、动力消耗情况见表3-9。
表3-9 工程原辅材料及动力消耗表
序 号
类 别
单 耗
年消耗量
备 注
单位
数量
单位
数量
1
进口纯木浆
t/t
1.08
万t
12.96

2
新鲜水
m3/t
15.3
万m3
183.6
自备深井、自来水
3
煤
t/t
0.5
万t
6
山西煤
4
电
kwh/t
600
万kwh
7200
南大电站供给
5
蒸汽
t/t
2.5
万t
30
锅炉供汽

3.2.1.4 工程主要设备
工程主要设备详见表3-10。
表3-10　扩建工程主要设备一览表
主要设备名称
数量
产地
BF-12造纸机
6
日本
分切机
1
台湾泰舜
X8卫卷生产线
2
意大利
Xp5卫卷包装机
2
意大利
XDE1厨房纸抹布生产线
2
意大利
手帕纸生产线
4
意大利
RF-WL-80湿水纸巾生产线
1
中国陆丰机械
RF-640扁平式湿水纸巾生产线
1
中国陆丰机械
RF-WL60开孔贴标湿水纸巾生产线
1
中国陆丰机械
SPM-42633/4L面巾折叠机
4
台湾泰舜
RF-TL-IN软抽包装机
2
中国陆丰机械
合计
22

3.2.1.5 供电、供热
工程用电负荷约为30000kw，由南大变电所供给；生产用汽由厂区锅炉供应。一期新建1台20吨锅炉，原有锅炉备用。二期新建1台45吨锅炉、淘汰现有使用的小锅炉，20吨锅炉备用，三期两台锅炉同时使用。
3.2.1.6现有工程存在的环境问题
现有工程存在的主要环境问题是生活污水没有治理,直接排入纳污水体,锅炉烟气没有采取脱硫措施。扩建工程以“新带老清”单见下表。
序号
项目名称
内 容
1
生活用水处理工程
生活用水设单独的处理池，处理后达标排放
2
烟气脱硫
锅炉烟气增加脱硫措施
3.2.2 工程生产工艺流程及产污环节
3.2.2.1工艺流程
本项目生产所需的技术是以投资方原有生产技术为基础，引进日本先进的生产设备及生产工艺，使本企业的生产水平及产品质量达到国内外的先进水平。工艺流程如下：

1、制浆造纸车间

损纸边 低浓水力碎浆机

浆板 中浓水力碎浆机 1#浆池 高浓除渣器 双盘磨 2#浆池
排渣
尾筛 网下白水池
杂
质
真空网笼 网前箱 压力筛 冲浆泵 高位箱 3#浆池
部分浆料回流
毛毯 用压榨辊的作用挂浆至上毛毯 托辊 烘缸表面

过磅 卷纸 卷纸缸 弧形辊 起皱刮刀

浆板 中浓水力碎浆机 1#浆池 高浓除渣器 双盘磨 2#浆池 3#浆池 高位箱 冲浆泵 网前箱 真空网笼
毛毯 托辊 烘缸表面 起皱刮刀 弧形辊
卷纸缸 卷纸 过磅 下一工序

2、后加工部分
(1)　盒装纸
原纸
成品至仓库
装箱
包装机包装
盘纸折叠
盘纸分切

(2) 卫生卷纸
切割
原纸
成品至仓库
装箱
包装
复卷刻线

(3)　餐巾
原纸
包装
成品至仓库
压花
印花
折叠

3.3 主要设备
本次新增项目拟采用台湾、意大利及国内的加工设备，其性能达到国际上九十年代后期的先进水平。
表3-11主要设备一览表
主要设备名称
数量
产地
BF-12造纸机
6
日本
分切机
1
台湾泰舜
X8卫卷生产线
2
意大利
Xp5卫卷包装机
2
意大利
XDE1厨房纸抹布生产线
2
意大利
手帕纸生产线
4
意大利
RF-WL-80湿水纸巾生产线
1
中国陆丰机械
RF-640扁平式湿水纸巾生产线
1
中国陆丰机械
RF-WL60开孔贴标湿水纸巾生产线
1
中国陆丰机械
SPM-42633/4L面巾折叠机
4
台湾泰舜
RF-TL-IN软抽包装机
2
中国陆丰机械
合计
22

配浆箱
固废
废水
水力碎浆机

固废
低浓除渣器
固废
高浓除渣器

废水
流浆箱
斜筛

噪声
废水
纸机网部
升流压力筛

废水
噪声
废水
压榨部
园网浓缩机

噪声
干燥部
噪声
双盘磨浆机

噪声
卷纸机

成浆池

成品入库

图3-2　生产工艺产污流程示意图

3.3.1水平衡分析
该工程的用水来自两部分，一部分是自备地下水，一部分是自来水，二者的比例是1:1，工程遵照“清污分流，循环利用”的用水原则，本工程采取白水用于调浆和水力碎浆，洗浆工段部分水回用，蒸汽冷凝水回收利用、锅炉水膜除尘水回收等水的循环利用、套用方式，以减少新鲜水的用量。扩建工程水平衡图见图3-3。
根据扩建工程水平衡图，扩建工程生产系统用水总量为66205m3/d，其中新鲜水用量为5958m3/d，循环用水量为60247m3/d，水重复利用率为91
