松江飞繁控制器使用说明指导书.doc

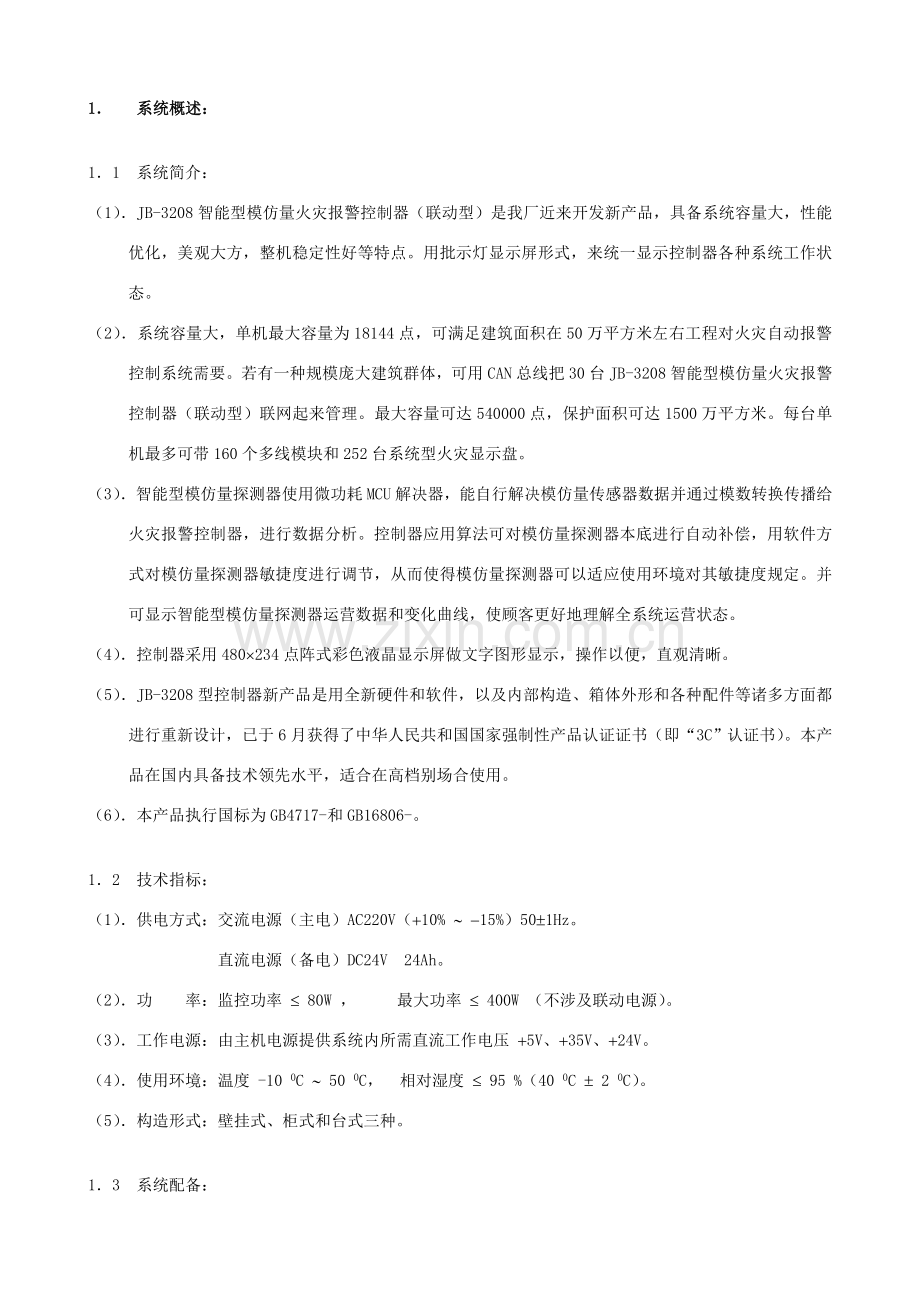

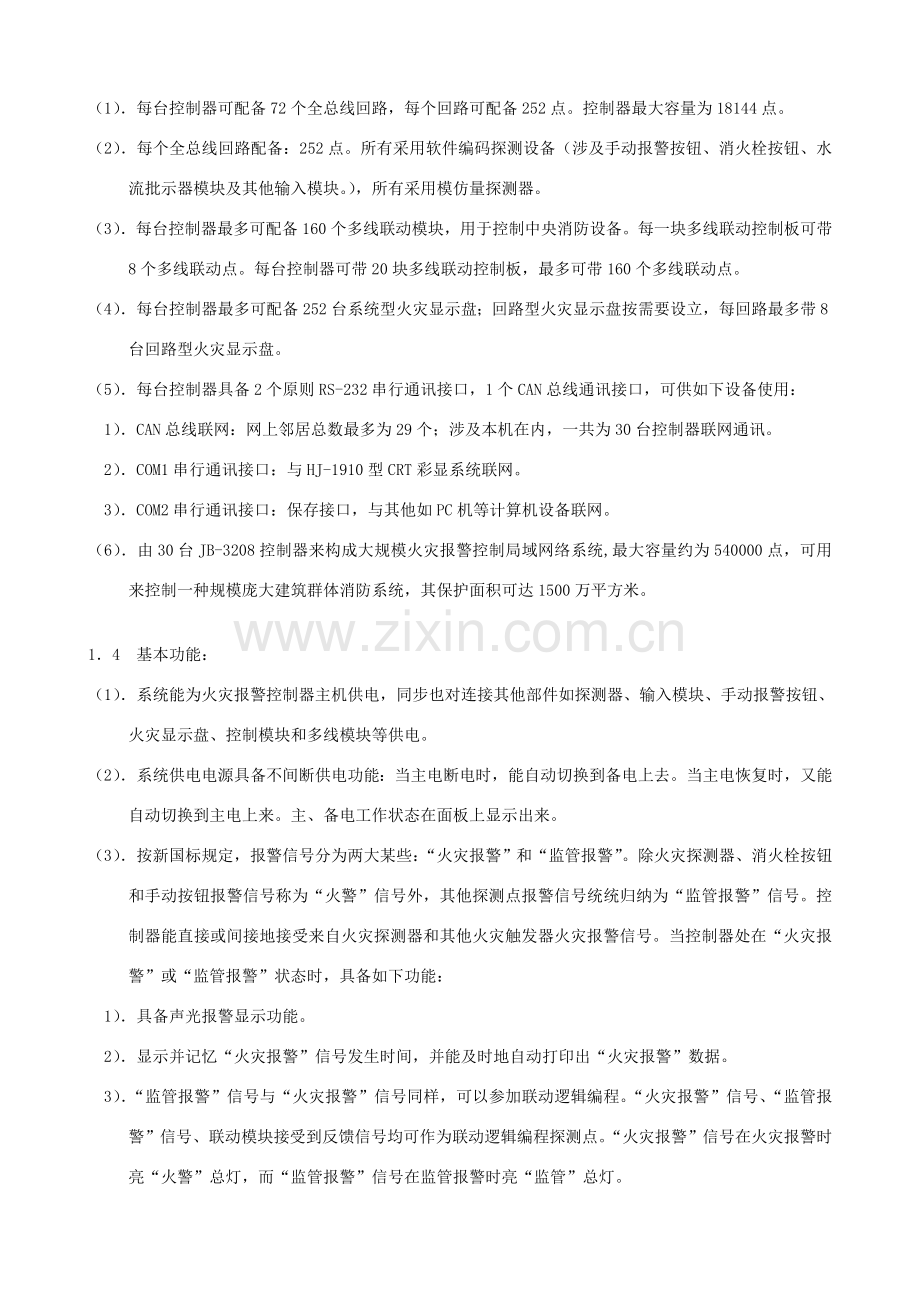

1 系统概述：11 系统简介：（1）JB-3208智能型模仿量火灾报警控制器（联动型）是我厂近来开发新产品，具备系统容量大，性能优化，美观大方，整机稳定性好等特点。用批示灯显示屏形式，来统一显示控制器各种系统工作状态。（2）系统容量大，单机最大容量为18144点，可满足建筑面积在50万平方米左右工程对火灾自动报警控制系统需要。若有一种规模庞大建筑群体，可用CAN总线把30台JB-3208智能型模仿量火灾报警控制器（联动型）联网起来管理。最大容量可达540000点，保护面积可达1500万平方米。每台单机最多可带160个多线模块和252台系统型火灾显示盘。（3）智能型模仿量探测器使用微功耗MCU解决器，能自行解决模仿量传感器数据并通过模数转换传播给火灾报警控制器，进行数据分析。控制器应用算法可对模仿量探测器本底进行自动补偿，用软件方式对模仿量探测器敏捷度进行调节，从而使得模仿量探测器可以适应使用环境对其敏捷度规定。并可显示智能型模仿量探测器运营数据和变化曲线，使顾客更好地理解全系统运营状态。（4）控制器采用480234点阵式彩色液晶显示屏做文字图形显示，操作以便，直观清晰。（5）JB-3208型控制器新产品是用全新硬件和软件，以及内部构造、箱体外形和各种配件等诸多方面都进行重新设计，已于6月获得了中华人民共和国国家强制性产品认证证书（即“3C”认证书）。本产品在国内具备技术领先水平，适合在高档别场合使用。（6）本产品执行国标为GB4717-和GB16806-。12 技术指标：（1）供电方式：交流电源（主电）AC220V（+10% -15%）501Hz。 直流电源（备电）DC24V 24Ah。（2）功 率：监控功率 80W ， 最大功率 400W （不涉及联动电源）。（3）工作电源：由主机电源提供系统内所需直流工作电压 +5V、+35V、+24V。（4）使用环境：温度 -10 0C 50 0C， 相对湿度 95 %（40 0C 2 0C）。（5）构造形式：壁挂式、柜式和台式三种。13 系统配备：（1）每台控制器可配备72个全总线回路，每个回路可配备252点。控制器最大容量为18144点。（2）每个全总线回路配备：252点。所有采用软件编码探测设备（涉及手动报警按钮、消火栓按钮、水流批示器模块及其他输入模块。），所有采用模仿量探测器。（3）每台控制器最多可配备160个多线联动模块，用于控制中央消防设备。每一块多线联动控制板可带8个多线联动点。每台控制器可带20块多线联动控制板，最多可带160个多线联动点。（4）每台控制器最多可配备252台系统型火灾显示盘；回路型火灾显示盘按需要设立，每回路最多带8台回路型火灾显示盘。（5）每台控制器具备2个原则RS-232串行通讯接口，1个CAN总线通讯接口，可供如下设备使用：1）CAN总线联网：网上邻居总数最多为29个；涉及本机在内，一共为30台控制器联网通讯。2）COM1串行通讯接口：与HJ-1910型CRT彩显系统联网。3）COM2串行通讯接口：保存接口，与其他如PC机等计算机设备联网。（6）由30台JB-3208控制器来构成大规模火灾报警控制局域网络系统,最大容量约为540000点，可用来控制一种规模庞大建筑群体消防系统，其保护面积可达1500万平方米。14 基本功能：（1）系统能为火灾报警控制器主机供电，同步也对连接其他部件如探测器、输入模块、手动报警按钮、火灾显示盘、控制模块和多线模块等供电。（2）系统供电电源具备不间断供电功能：当主电断电时，能自动切换到备电上去。当主电恢复时，又能自动切换到主电上来。主、备电工作状态在面板上显示出来。（3）按新国标规定，报警信号分为两大某些：“火灾报警”和“监管报警”。除火灾探测器、消火栓按钮和手动按钮报警信号称为“火警”信号外，其他探测点报警信号统统归纳为“监管报警”信号。控制器能直接或间接地接受来自火灾探测器和其他火灾触发器火灾报警信号。当控制器处在“火灾报警”或“监管报警”状态时，具备如下功能：1）具备声光报警显示功能。2）显示并记忆“火灾报警”信号发生时间，并能及时地自动打印出“火灾报警”数据。3）“监管报警”信号与“火灾报警”信号同样，可以参加联动逻辑编程。“火灾报警”信号、“监管报警”信号、联动模块接受到反馈信号均可作为联动逻辑编程探测点。“火灾报警”信号在火灾报警时亮“火警”总灯，而“监管报警”信号在监管报警时亮“监管”总灯。4）控制器能自动保存如下六种记录数据：运营记录、火警记录、联动记录、监管记录、故障记录、系统更改记录等历史记录数据，这些历史记录数据不会由于断电而丢失。5）可通过各种火灾显示盘，把发生火警部位信息传送到关于管理部门。（4）控制器具备系统自检功能：对面板上所有功能批示灯、LCD液晶显示屏、音响系统以及打印机进行自检。若带有ZY-4B气体灭火控制器控制器也能对灭火控制器进行声光提示检查。（5）能自动检测并显示如下几种故障信息：1）控制器与探测器、输入模块、手动报警按钮、各种火灾显示盘、联动模块间断线故障。2）能检测到总线短路故障和外控24V短路或无输出故障，并在面板上均有显示。3）各种终端设备通讯错误设立和通讯故障。（例如，灭火柜等设备通讯故障等。）4）主、备电浮现欠压故障。5）能查看到网上邻居各种故障信息。（6）具备屏蔽功能：对所有连接探测器、输入模块、手动报警按钮、各种火灾显示盘、联动模块地址均可进行屏蔽操作，并在面板上有屏蔽状态灯来批示。一旦该报警点或联动点被屏蔽后，就不再有报警或联动之功能，并且不显示其故障。（7）采用LCD液晶显示屏，有60各种中文显示菜单，供顾客查看或修改系统某些内容。中文输入采用全拼输入法，操作简朴，显示直观。（8）为了明显区别查看和编程两种功能，本系统设立了两种密码：1）查看密码：1234。先按编程键，输入查看密码后再按确认键，即可进入查看菜单。容许顾客查看系统内部配备状况，查看各项配备数据和各种信息。同步容许顾客调节系统时间、进行系统自检等操作。屏蔽操作在编程菜单“属性配备”中进行。2）修改密码：4321。先按编程键，输入修改密码后再按确认键即可进入编程菜单，可以进行本机系统各项编程、修改网上邻居关于数据和对网上邻居联动模块远程控制等。查看菜单(只有3大项菜单)与编程菜单（共有5大项菜单）重要区别在于前者不能编程，后者可以编程。在查看菜单中容许顾客进行操作，在编程菜单中也同样可进行操作。（9）按键操作开关处在“开”状态时，才干进行查看和编程操作，以及所有联动模块键操作。按键操作开关处在“关”状态时，除“消音”键外其他键所有锁定。2 面板简介：21 JB-3208型控制器主面板、操作键盘简介：（图1）JB-3208型控制器主面板、操作键盘图1阐明：（1）LCD液晶显示屏：位于控制器左上角。能显示控制器各种状态，有60各种中文显示菜单，供顾客编程、查看、屏蔽、远程控制等操作使用。中文输入采用“全拼输入法”，操作简便而易学，显示清晰且直观。（2）控制器系统状态显示屏：位于控制器上方中央某些。（图2）控制器系统状态显示屏图2阐明：1）火警总灯：控制器中任意一只火灾探测器报警或手动按钮报警时，此红灯亮。2）监管总灯：控制器中属“监管”报警探测点报警时，此红灯亮。3）故障总灯：控制器中任意一种探测点或联动点有故障或有其他系统故障时，此黄灯亮。4）启动总灯：控制器中任意一种联动模块被启动后，此红灯亮。5）反馈总灯：控制器中任意一种联动模块接受到被控设备反馈信号后来，此红灯亮。6）主电工作批示灯：控制器处在交流220V（主电）供电时，此绿灯亮。7）主电故障批示灯：控制器处在交流220V（主电）断电时，此黄灯亮。8）备电工作批示灯：控制器处在直流24V（备电）供电时，此绿灯亮。9）备电故障批示灯：控制器处在直流24V（备电）断电或其他故障时，此黄灯亮。10）延时输出批示灯：控制器中发生联动控制延时输浮现象时，此黄灯亮。11）系统故障批示灯：控制器中系统软件发生故障时，此黄灯亮。12）消音批示灯：控制器进行消音操作时，此绿灯亮。13）屏蔽批示灯：控制器内有屏蔽点时（涉及火灾报警探测点、监管报警探测点、火灾显示盘、控制模块或多线模块等进行屏蔽操作），此黄灯亮。14）自动状态批示灯：控制器处在“自动”状态时，此绿灯亮。15）手动状态批示灯：控制器处在“手动”状态时，此绿灯亮。16）自检批示灯：控制器在进行系统自检操作（声光测试）时，此黄灯亮。17）锁键批示灯：控制器中进行锁键操作时，此黄灯亮。18）发送批示灯：控制器处在“发送”状态时，此绿灯亮。19）接受批示灯：控制器处在“接受”状态时，此绿灯亮。20）打印批示灯：控制器进行打印操作时，此绿灯亮。（3）热敏打印机：位于控制器右上角。能自动或手动打印出控制器火警、故障及其他各种数据。（用热敏打印纸，不需要色带。电源批示灯亮表达打印机电源正常；错误批示灯闪亮,表达打印机系统有故障！按“走纸键”钮，可进行空白走纸。（4）控制器喇叭：在打印机下方。能发出控制器所需火警音、监管音、联动音以及故障音。（5）控制器操作键盘：在控制器主面板下方，有4个键盘区：系统键区；数字键区；状态键区；类别键区。（参见图1）1）系统键区：（12键）复位键：按下此键，可使本控制器进行系统复位。打印键：按下此键，容许打印，同步打印批示灯亮；再按一次，禁止打印，同步打印批示灯灭。控制器在某些菜单下，能进行打印操作。消音键：按下此键，可以消除各种音响。（涉及火警音、故障音、监管音和联动音等）删除键：在控制器“编程菜单”编程过程中，按下此键，可以删除选中编程内容。退出键：在控制器“编程菜单”中，按下此键，可以退回到上一级菜单。在某“编程菜单”中进行修改后，按“退出”键，往往弹出“保存/放弃”选取后确认菜单来。屏蔽键：在控制器“属性配备”编程中，按下此键，可以把选中地点（某回路点号）命名为“屏蔽点”。再按一次屏蔽键，此点为“预留点”。再按一下，就退出“屏蔽”状态了。此外，屏蔽键可以快捷查看屏蔽信息和预留信息。6个方向键：除了上下、左右4个方向键外，尚有2个上下翻页键。它们操作办法，顾客可以自行实际操作，就能学会。特别请顾客注意是，这6个方向键“快捷键”功能：向上键为“查看火警信息”快捷键；向下键为“查看监管信息”快捷键；向左键为“查看故障信息”快捷键；向右键为“查看当前配备”快捷键；向上翻页键为“查看联动信息”快捷键；向下翻页键为“查看启动提示”快捷键。2）数字键区：（12键）10个数字键：09此10个数字键，一键多用。在用全拼输入法编辑中文地址时，相应状况如下： 1（），2（ABC），3（DEF），4（GHI），5（JKL），6（MNO），7（PQRS），8（TUV），9（WXYZ），0（空）。编程键：按下此键后，输入修改密码（4321），可直接进入“编程主菜单”；输入查看密码（1234），可直接进入“查看主菜单”。确认键：按下此键，可以确认在各编程菜单中，“保存”所修改内容。数字“0”键：为“单步测试”快捷键。按此键屏幕显示“单步测试”对话框，可以进行单步测试。3）总线联动操作键区：（8键）“自动/手动”状态选取键：按下此键，控制器在“自动”或“手动”状态之间进行选取。停止键：按下此键，可以使得总线联动操作停止。机号键：按下此键，可以选取机号。（配用数字键或上下键）回路键：按下此键，可以选取回路号。（配用数字键或上下键）点号键：按下此键，可以选取点号。（配用数字键或上下键）分区键：按下此键，可以选取分区号。（配用数字键或上下键）声光键：按下此键，启动系统声光警报器。再按此键，系统声光警报器停止。启动键：按下此键，可以发出总线联动操作启动信号。4）联动模块类别键区：（32键；15个待定键。）消防广播。警铃。声光报警。新风机。照明切断。动力切断。排烟阀。正压送风阀。卷帘门半降。卷帘门全降。警笛。排烟风机。防火阀。防火门。空调。正压送风机。水幕。22 多线联动控制面板各部位名称简介：（图3）多线联动控制面板各部位名称图3阐明：（1）多线启动批示灯：此灯常亮，表达该HJ-1807A中继模块（简称多线模块）已经启动，并且已经接受到反馈信号。此灯闪亮，表达该HJ-1807A中继模块已经启动，等待设备反馈信号到来。（2）多线反馈批示灯：此灯常亮，表达该HJ-1807A中继模块已经接受到被控设备反馈信号。此灯闪亮，则表达符合逻辑编程提示动作信号。（3）多线故障批示灯：此灯常亮，表达该HJ-1807A中继模块处在故障状态，需要及时修复。（4）多线启动键：按下此键，使得HJ-1807A中继模块继电器动作，其常开触点闭合。从而，使得被控设备进入“手动启动”状态。模块手动启动总是优先！（5）多线停止键：按下此键，使得HJ-1807A中继模块继电器释放，其常开触点又打开。此时，“启动”和“反馈”批示灯同步熄灭，则表达多线外控设备已经停机。（6）特别注意，HJ-1807A中继模块K+ 和K- 相称于HJ-1807多线模块M+ 和M- 。HJ-1807A中继模块继电器输出控制端只有一对常开触点；而它反馈信号，只能来自被控设备无源触点，而不能用于“交流反馈信号”！ 现HJ-1807A中继模块脉冲启动方式由控制器编程来定义。（7）多线控制板背面8位拨码开关用来选取多线接通点，ON接通。6位拨码开关用来设立多线控制板号，ON有效。000000为1多线控制板；100000为2多线控制板；110010为20多线控制板，最多可带20块多线控制板。最后一位为调试位，顾客可以不论它。此外，增长一种键锁开关。当它处在“关”状态时，该多线联动点“启动”键、“停止”键均被封闭。23 消防电话面板各部位功能简介：（图4）消防电话面板各部位名称图4阐明：（1）总线电话机。（2）状态显示屏。（3）状态批示灯（7个）：在状态显示屏下面。（4）数字键（10个）和“接通”键、“挂断”键。（5）功能操作键（7个）：有上行键、下行键、复位键、消音键、放音键、确认键以及“退出/停止”键。（6）关于HJ-1756Z消防电话总机用法，详见HJ-1756Z消防电话总机专用阐明书。24 消防广播面板各部位功能简介：（图5）消防广播面板各部位名称图5阐明：（1）消防广播喇叭：作为消防广播监听喇叭，在面板最左边。（2）音量调节钮：在左下方有3个调节钮：话筒音量、放音音量、背景音量。（3）线路输入插孔：用来接入外部音响设备输出插头。（4）状态批示灯（13个）：自左到右，先是5个圆形批示灯：应急广播、主电工作、备电工作、备电故障、功放故障。然后，第一列为（4个）：放音、录音、锁键、消音。第二列为（4个）：预设、直播、背景、监听。（5）功能操作键（8个）：自左到右，上面一排：放音、录音清除、自检、消音；下面一排：预设、直播、背景、监听。（6）关于HJ-1757A消防广播总机用法，详见HJ-1757A消防广播总机专用阐明书。（7）在HJ-1757A消防广播总机操作面板背面，自左到右有3个调节开关：K1检查开关（OFF 关 ON 开始检查）；K2锁键开关（OFF 关 ON 锁键有效）；K3录放开关（左边播放事先录音，右边现场紧急录音）。25 ZY-4B气体灭火控制器各部位功能简介：（图6）ZY-4B气体灭火控制器各部位名称图6阐明：（1）液晶显示屏（ZY-4B）：用来对ZY-4B初始化状态和4项信息内容（火警、启动、故障、反馈），以及进入了气体灭火延时阶段中倒计时延时数显示。（2）ZY-4B喇叭：发出各种气体灭火音响效果。（火警音、联动音、喷洒音等）（3）系统状态批示灯（4个）：由上而下排列为“启动”批示灯（红色）；“故障” 批示灯（黄色）；“延时” 批示灯（红色）；“通讯” 批示灯（绿色）。（4）“消音”批示灯和操作键锁：按下“消音”键后，“消音”批示灯亮（绿色）。操作键锁是用来锁住除“消音”键外其他操作键。（5）系统操作键（3个）：由上而下排列为“消音”键、“查询”键和“复位”键。“查询”键下面另述。（6）分区状态批示灯（6个）：由上而下排列为本区“手动停止”批示灯（绿色）；本区“声光启动”批示灯（红色）；本区“自动”状态批示灯（绿色）；本区“手动”状态批示灯（绿色）；本区“启动喷洒”批示灯（红色）；本区“气体喷洒”批示灯（红色）。（7）本区“自动/手动”面板选取按钮：用来选取本区是处在自动状态还是手动状态。（8）本区“声光报警”启动按钮：用来手动启动本区声光报警器。按一次本区声光报警器启动；再按一次该声光报警器就停止。（9）本区面板手动紧急停止按钮：用来手动紧急停止一次已经启动了灭火过程。（10）本区面板手动紧急启动按钮：用来手动紧急启动一次新灭火过程。3 硬件设立：31 双回路板设立：4块双回路板构成一种8回路单元。在每个8回路单元上，有4个插接块座用来拟定其回路号。在4个插接块座上，所有不插插接块（0000）为第一单元（自左到右1、2、4、8），相应18回路；（1000）为第二单元，相应916回路；（0100）为第三单元，相应1724回路。最多可配备九个单元，共72回路。32 多线联动板设立：在每个8点多线联动板上，有1个6位拨码开关用来拟定其多线控制板单元号。该拨码开关为ON有效。（000000）为多线控制第1单元，相应点号：18。（100000）为多线控制第2单元，相应点号：916。（111000）为多线控制第8单元，相应点号：5764。（110010）为多线控制第20单元，相应点号：153160。在多线控制板背面有一种8位拨码开关（数字有效），用来关闭多线面板上故障批示灯。33 火灾显示盘设立：火灾显示盘重要有两种型号：系统型层显和回路型层显。详见JB-YX/252型汉显式火灾显示盘使用阐明书。系统型层显回路号为73，最多252台。回路型层显作为一种探测点，带在回路上。每回路最多可带8台回路型层显。（1）系统型或回路型层显地址号，都可以通过层显内部 “地址设立”菜单来设定。（2）在控制器编程菜单“属性配备”中，层显盘号、点号以及中文位置只要修改过，就必要要在“层显数据”编程菜单中，按回路号逐个进行新数据传送，对系统型层显修改方能有效。（3）回路型层显作为回路上一种探测点解决，它重复显示点号由该回路型层显上进行编程操作。关于回路型层显编程操作，详见“回路型层显使用阐明书”。34 ZY-4B气体灭火控制器设立：在ZY-4B控制板上有一种4位拨码开关，是用来拟定该ZY-4B控制板机内地址（数字有效）。按二进制码，第一套ZY-4B拨“0000”，第二套ZY-4B拨“1000”、第三套ZY-4B拨“0100”、依此类推，第八套ZY-4B拨“1110”。1套ZY-4B可同步对4个灭火保护区（简称保护区，也叫灭火区域。）进行保护，通过总线制技术由某些特殊模块来实现灭火功能。8套ZY-4B灭火控制器可控制32个灭火区域。35 接口设立：（2个RS-232对外接口、2个RS-485对内接口和1个CAN总线联网接口）（1）CRT系统：用COM1接口，对外有专用接线端子。（9芯插座2-RXD、3-TXD、5-GND）。（2）保存接口：用COM2接口，对外有专用接线端子。（9芯插座2-RXD、3-TXD、5-GND）。（3）灭火系统：用RS-485接口，内部连线。（4）层显系统：对外接线（PS+、GND）。与系统型层显联网。（5）组网方式：用CAN总线通讯，对外接线（CANH、CANL）。用于集中区域网络系统联网。4 投入运营：41 投入电源前需确认事项：（1）检查外线与否松动或有无短路现象。（2）检查保险丝管有无断线或脱落现象。（3）检查备用电源（蓄电池）连接与否对的，若接反会损坏电源板。（4）检查机柜内端子配线与否按照接线图接线。（5）检查机柜内电路板，有无松动或脱落现象。（6）检查打印机纸与否安装完好，注意热敏打印机纸不得装反。 以上六项检查完毕，可以打开主电开关和备电开关，控制器投入正常运营。42 投入电源后需注意事项：（1）火灾报警控制器出厂前，均通过严格检查和测试。编程和原配备数据也许与实际工程状况不相符合，需要就地对总线系统、火灾显示盘数、多线模块数等多项配备重新设立，并按工程设计联动规定对联动控制某些进行逻辑编程。工程调试完毕，必要要整顿好原始资料和符合消防规范规定调试报告，以备消防部门审查和验收。这对顾客寻常管理和日后维修工作带来很大便利。（2）为了保证在火灾发生时能及时报警，火灾报警控制器在平时必要处在正常监视状态。（3）当面板上故障总灯亮，并发出故障音（可消音），这表达系统发生了各种类型故障。此时LCD显示屏中央会显示“有故障请解决！”字样。应当及时查明因素，排除故障。当无法排除时，请及时与安装单位或我厂技术维修部门联系。（4）当控制器在前台查看或编程操作时，不影响后台CPU正常巡检，这样设计符合了“火警优先”原则。一旦发生火情，控制器立即自动转入火警状态：LCD液晶显示屏及时显示火警信息，反映出火警总数、回路点号、探测器描述和火警时间。同步，打印机自动打印火警回路点号和火警时间。此时顾客必要密切观注火情，及时妥善解决。在有火警状况下，编程、屏蔽、配备等操作功能均被锁定。5 系统自检：51 面板正常监视状态显示：接通电源或控制器复位后来，及时执行系统初始化。开机或复位后，自动切换到上述图像。（约保持2秒钟）系统进入了正常监视状态。当系统处在正常监视状态时，如果LCD显示屏显示如下状况，阐明系统内部有故障。（图中显示有3个故障。由于增长“手动控制”操作办法阐明，假设在11月18日故障信息内容如下。与其他时间段内容无关！）52 系统自检操作：顾客可以通过控制器系统自检功能来检测面板、打印机工作与否正常。（1）按编程键后，LCD提示后输入查看密码（1234），LCD显示屏及时显示“查看主菜单”： （2）按上下键光标随之上下移动，按左右键光标随之左右移动，使光标移到2-2.“声光测试”项后，再按确认键，LCD显示如下：（3）控制器从上图开始进行自检（注意中间题字），在点亮各种功能批示灯同步，伴有各种音响。1）批示灯全亮。在VFD系统状态显示屏上批示灯，所有点亮。（见上图）2）批示灯全灭。在VFD系统状态显示屏上批示灯，所有熄灭。（如下从略，主机显示各项。）3）火警声。自检批示灯、火警灯亮。伴有火警声，可消音。4）监管声。自检批示灯、监管灯亮。伴有监管声，可消音。5）联动声。自检批示灯、反馈灯亮。伴有联动声，可消音。6）提示声。自检批示灯、延时输出灯亮。伴有提示声，可消音。7）故障声。自检批示灯、故障灯亮。伴有故障声，可消音。8）打印机 在线 有纸。打印机打印出“自检打印”字样。6 火灾报警显示和操作办法：当火警发生时，控制器发生动作过程可分为报警和联动两某些来阐明。61 报警某些在火警时处置办法： （1）在控制器中，当发生任一火警点报警时，VFD屏上火警总灯亮；当发生任一监管报警点报警时，监管总灯亮。（2）控制器扬声器同步发出火警音或监管音。（可消音）（3）当发生火灾报警时，LCD及时切换显示如下火警信息：上图阐明：1）火警首址为1号机、55回路、58号消火栓钮（0分区），在6月2日11时09分首报火警。控制器扬声器同步发出火警音。（可消音）然后，同机同回路57号消火栓钮（0分区）续报火警。2）由火警信号引起“系统声光报警器”被启动（1号机1回路111号控制模块，带一台声光报警器）。62 联动某些在火警时处置办法： （1）自动联动编程，按照工程设计规定，提成7类编程：1.与或逻辑。2.分区逻辑。3.火警总报。4.故障总报。5.广播模块。6.多线复位。7.外控电源。各自进行逻辑编程。（2）手动启动控制模块，有两种方式：单点启动和“类别”键启动方式。手动停止控制模块只有一种方式。详见下一节阐明。63 手动启动、停止控制模块操作办法：一方面，按“机号”键，显示屏显示出：（1）单点启动办法：通过选取“机号”、“回路号”、“点号”。（例如，机号1，回路19，点号5。）再按一次确认键后，显示屏显示：1）此时，按下“启动”键。在新风机下方，浮现“启动”两字：2）约几秒后，显示屏显示如下：（2）用“类别”键，手动启动控制模块办法：通过选取“新风机”键后，显示屏显示：1）此时，按几次 “下”键。找到“回路19点号5”处，显示如下：2）此时，按下“启动”键。在新风机下方，浮现“启动”两字：3）约几秒后，显示屏显示如下：（3）用“向上翻页”键来进行手动停止控制模块操作办法：在上图状态中，按一下“向上翻页”键，显示屏显示如下：1）上图阐明19回路005号控制模块处在启动反馈状态。此时按“停止”键，显示屏显示：2）上图为按“停止”键后显示屏显示状况。过十几秒钟左右，回到显示屏本来显示状态。64 在解决火警事件中注意事项：（1）当系统报出火警时，一定要沉着、镇定。一方面必要有人到现场观测，确认与否是真实火灾？若真是火灾话，及时拨打119火警电话。（2）在消防控制室内观测火灾报警控制器所显示火警信息，查明发生火灾地方，为组织人员灭火提供可靠根据。（3）在火灾发生后，若控制器处在“自动”和“启动”状态话，系统将按“联动编程”中逻辑自动延时启动所拟定控制模块。其延时时间在“联动编程”中早有设立。若需要及时启动某些设备，可以运用“手动信息”表，来搜索到该设备。用“启动/停止”和“联动控制”两键来配合使用。65 灭火后处置办法：（1）保管好火警和联动信息打印纸，以便日后查考。（2）依照详细状况，停止某些必要停止运营消防设备，如消防泵、喷淋泵等。（3）依照详细状况，停止某些持续吸合控制模块，如警铃控制模块等。（注意：联动某些启动/停止状态，此时必要处在停止状态后，按该控制模块总线操作键才有效。）（4）会同关于部门按照控制器数据查看操作环节，查看并详细记录好火警和联动重要数据，作为查找火警事故因素有力根据。（5）将动作过手动报警按钮和消火栓按钮等复原。（6）到关于现场将动作过自动闭锁装置复原。（7）最后按下复位键，使控制器再次进入正常监视状态。系统复位能使所有已启动多线联动点复原到“停止”状态。 7 故障状态显示和操作办法：71 系统故障显示和处置办法：上图阐明：（1）系统故障涉及探头故障、监管故障、联动模块故障、层显故障以及各种通讯故障。在控制器中，当发生任一系统故障时，在面板上故障总灯亮。同步，控制器蜂鸣器发出故障音。（可消音）（2）在上图中，共有3个故障。1个外控电源故障；1个备电故障；此外1个是1号发送板主从通讯故障等。（3）在“打印配备”中将“故障自动打印”设立为“启动”状态，打印机能自动打印出故障数据。（4）顾客应依照以上提供详细状况，及时排除各种探测点和联动点故障。（5）如故障无法及时排除，必要时可采用屏蔽这些故障点办法。在“属性配备”中，进行屏蔽操作。72 总线短路故障显示和处置办法：（1）在控制器中，当发生任一总线短路故障时，VFD屏上故障总灯亮。并且总线输出电压降至1.2V左右。同步，控制器蜂鸣器发出故障音。（可消音）（2）顾客应依照以上提供详细状况，及时排除总线短路故障。（3）如总线短路故障无法排除，请及时与安装单位或我厂技术维修部门联系。8 编程（查看）菜单功能简介：80 进入编程（查看）菜单操作办法：一方面按编程键后，LCD提示：请输入密码（出厂预置修改密码为4321；查看密码为1234）。输入密码4321后，LCD屏及时显示编程主菜单：附图阐明：（1）查看菜单与编程菜单在前3项形式上是同样，它没有联动编程和记录信息后2项。在查看菜单中容许顾客进行操作，在编程菜单中也可进行操作。因此，下面只对编程菜单加以阐明。（2）编程主菜单分5个子菜单：1）系统配备：控制器主程序，共9项。它涉及系统内部各种重要功能配备，第7项是密码修改。2）系统调试：控制器辅助程序，共7项。它用来测试各项辅助性能，第7项是属性传送。3）系统信息：控制器内存当前7种信息：故障、火警、监管、联动、气体灭火、屏蔽和声光信息。4）联动编程：控制器“现场编程”程序，共7项。它涉及与或逻辑、分区逻辑、火警总报、故障总报、广播模块、多线复位和外控电源等联动编程。其中广播模块此项暂不使用！5）记录信息：有7项控制器历史记录信息，第7项为“关于系统”软件版本。81 系统配备：（参见上面编程主菜单）81-1 回路配备：在编程主菜单中，选取第1列下“1回路配备”后，然后按确认键，LCD显示屏及时显示如下： 附图阐明：（1）先填写本机号为1（130）；回路总数为24（172）；多线总数为160（1160）；层显总数为128（1252）。按右方向键，可以迅速进入该信息框。（2）按下键后，交替使用数字键和右键，认真填写每回路点数252。（1252）背面“屏蔽数”顾客不需填写。它是在“属性配备”中设立某回路“屏蔽点”“总和数”，由控制器自动记录后显示出来。本阐明书假设：1回路2个屏蔽点（1回路1号、2号探测点屏蔽）；其他224回路点数均为252，各回路无屏蔽点。此外，多线联动点160个、层显252台，均无屏蔽点。（3）当“回路配备”有任何更改并退出“回路配备”菜单时，系统会弹出如下“警告”菜单，提示顾客“放弃”还是“保存”呢？（4）若选取“保存”后，会自动弹出“稍候”菜单（见下图），直至“保存”过程正常结束。81-2 属性配备：在编程主菜单中，选取第1列下“2探头属性”后，然后按两次确认键后（如果按第一次确认键后，选取多线回路。），LCD屏显示如下：附图阐明：（1）上图中，选取多线回路（多线回路为0回路）。最多可设立160点。此时按下确认键，会浮现“回路多线”联动点设立菜单，在第一行前4项（分区、层显、点号、敏捷度），进行逐项设立。第二行前面为类型（多线模块）；背面是详细地点（最多十个中文地址）。地点栏按编程键输入中文。（2）对多线模块，需要“屏蔽”或“预留”操作话，用“屏蔽”键来进行“屏蔽”、“预留”、“正常”三种状态中间，切换选取。（3）当第一次按确认键后选取“1回路”时，再按确认键就可以配备1回路探测点或总线联动点。LCD屏显示如下：（4）上图为1回路（全总线回路），最多可设立252点。（上图为未编程状况）（5）复制粘贴功能：在编写分区号、层显号、敏捷度、类型时按确认键，左下角浮现被复制内容。按上下键到需要粘贴位置，按确认键可以复制相似内容。点号则按自动加1方式递进复制。中文描述无此功能。（6）回路号73为层显回路（此为系统型层显）。层显回路最多可设立252点。（7）本控制器假设252台层显。层显可进行“屏蔽”操作，故障层显可在“故障信息”中显示出来。（8）当“属性配备”有任何更改并退出“属性配备”菜单时，系统会弹出如下“警告”菜单，提示顾客“放弃”还是“保存”？（9）若选取“保存”后，会自动弹出“勿复”菜单（见下图），直至“保存”过程正常结束。81-3 通讯端口：在编程主菜单中，选取第1列下“3通讯端口”后按确认键，显示屏显示如下：附图阐明：（1）CRT:关闭；启动。“启动”可以选取波特率2400、4800、9600、19200、28800五档。（2）联机模式：单机、区域、集中。上图选取“单机”，按编程键变化模式。（3）按“下键”到达机号1“报警”栏下，用“确认”键进行选取与否参加“报警”或“联动”。用上下键、左右键来移动光标，按编程键变化状态。上图中，30台提成两页来分别设立选取成果。81-4 时间设立：在编程主菜单中，选取第1列下“4时间设立”后按确认键，显示屏显示如下：附图阐明：（1）用来调节控制器内部时钟，使得它与本地、当前时间保持一致。（2）光标均落在年、月、日、星期、时、分个、十位数字下，顺序键入多位数字即可。在“星期”栏下，键入17，控制器自动写成“一日”中文，使用以便。用上、下翻页键日修正量30秒。（3）调时后按退出键，所有网上邻居均一齐同步校时。然后，退回上级菜单。81-5 气体灭火：在编程主菜单中，选取第1列下“5气体灭火”后按确认键，在LCD显示屏上显示下面菜单：附图阐明：（1）用来对气体灭火控制灭火区域数和延时时间设定。1个灭火单元灭火区域数不得超过4个，在14之间选取。延时时间在1030秒之间选取。图中255不是真实数据，未编程状况。（2）不同灭火单元之间延时时间数可以不相似。81-6 系统声光：在编程主菜单中，选取第1列下“6系统声光”后按确认键，在LCD显示屏上显示下面菜单：附图阐明：（1）设立“系统声光”报警点，可以设立在172回路任一位置。上图中，设立在1回路111点。由一只HJ-1825控制模块来控制一台声光报警器。（2）在控制器面板上，“声光”键按下，可以启动该“系统声光”报警器。再按一下“声光”键，可以使它停止。81-7 火灾确认：在编程主菜单中，选取第1列下“7火灾确认”后按确认键，在LCD显示屏上显示下面菜单：附图阐明：（1）设立“火灾确认”，仅在自动状态下有效。重要是设立一种“等待延时时间”（图中档待“60”秒）， 有30秒、60秒、90秒、120秒、150秒、180秒、210秒七档，由“上、下”键进行选取。在此时间内，给操作者留出判断与否需要“联动”或解决系统中某些误动作时间。若的确以为是误报火警时，按复位键或放在“手动”档来解除。否则，在“等待延时时间”后报出火警。（2）报“火警”时，顶层信息为“火警首址”，并发出火警音。可按“消音”键，进行消音。自动“联动”某些，要等待“火灾确认”“等待
