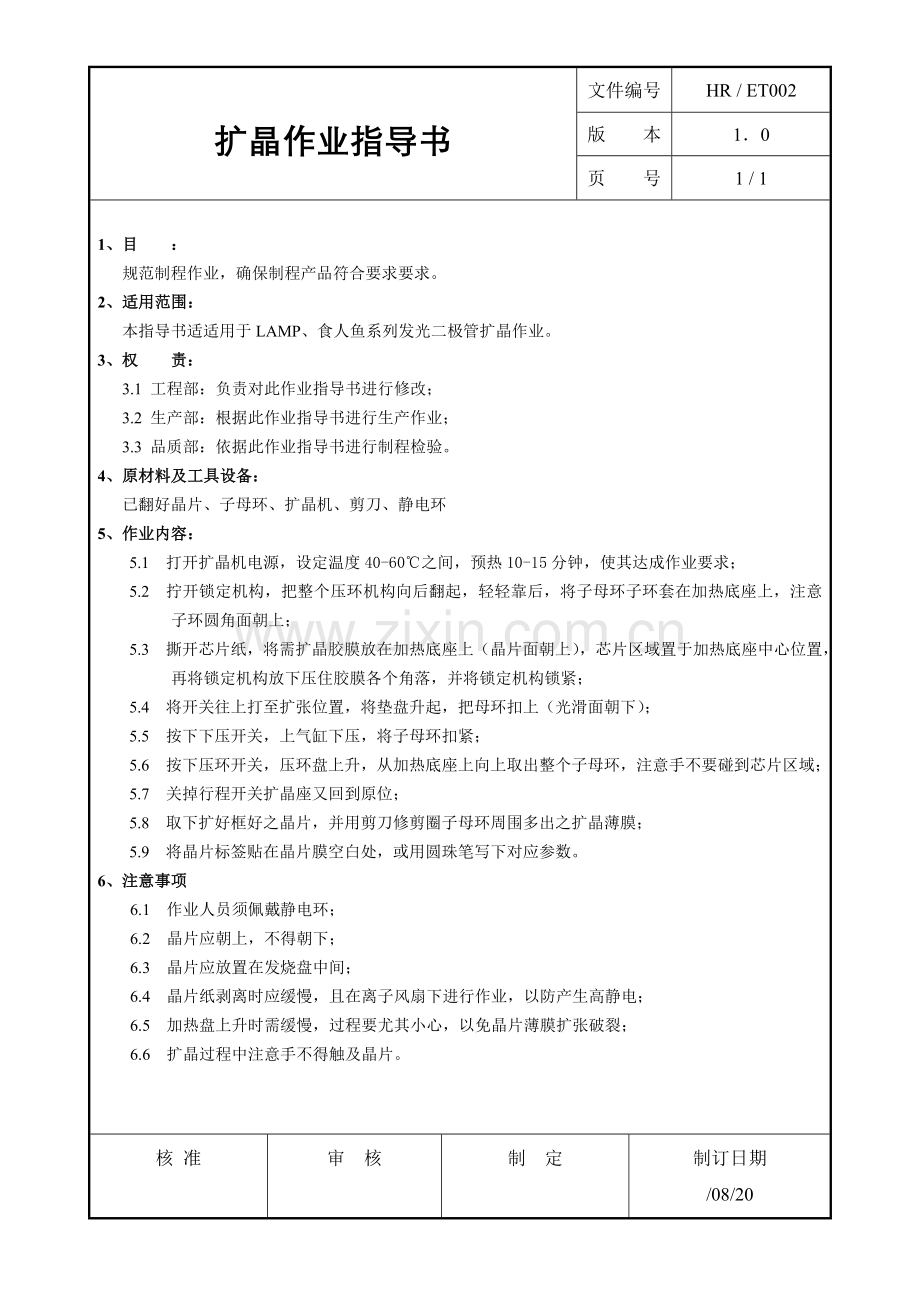

1、扩晶作业指导书文件编号HR / ET002版 本10页 号1 / 11、目 : 规范制程作业,确保制程产品符合要求要求。2、适用范围: 本指导书适适用于LAMP、食人鱼系列发光二极管扩晶作业。3、权 责: 3.1 工程部:负责对此作业指导书进行修改;3.2 生产部:根据此作业指导书进行生产作业;3.3 品质部:依据此作业指导书进行制程检验。4、原材料及工具设备: 已翻好晶片、子母环、扩晶机、剪刀、静电环5、作业内容:5.1 打开扩晶机电源,设定温度40-60之间,预热10-15分钟,使其达成作业要求;5.2 拧开锁定机构,把整个压环机构向后翻起,轻轻靠后,将子母环子环套在加热底座上,注意子环圆
2、角面朝上;5.3 撕开芯片纸,将需扩晶胶膜放在加热底座上(晶片面朝上),芯片区域置于加热底座中心位置,再将锁定机构放下压住胶膜各个角落,并将锁定机构锁紧;5.4 将开关往上打至扩张位置,将垫盘升起,把母环扣上(光滑面朝下);5.5 按下下压开关,上气缸下压,将子母环扣紧;5.6 按下压环开关,压环盘上升,从加热底座上向上取出整个子母环,注意手不要碰到芯片区域;5.7 关掉行程开关扩晶座又回到原位;5.8 取下扩好框好之晶片,并用剪刀修剪圈子母环周围多出之扩晶薄膜;5.9 将晶片标签贴在晶片膜空白处,或用圆珠笔写下对应参数。6、注意事项6.1 作业人员须佩戴静电环;6.2 晶片应朝上,不得朝下;

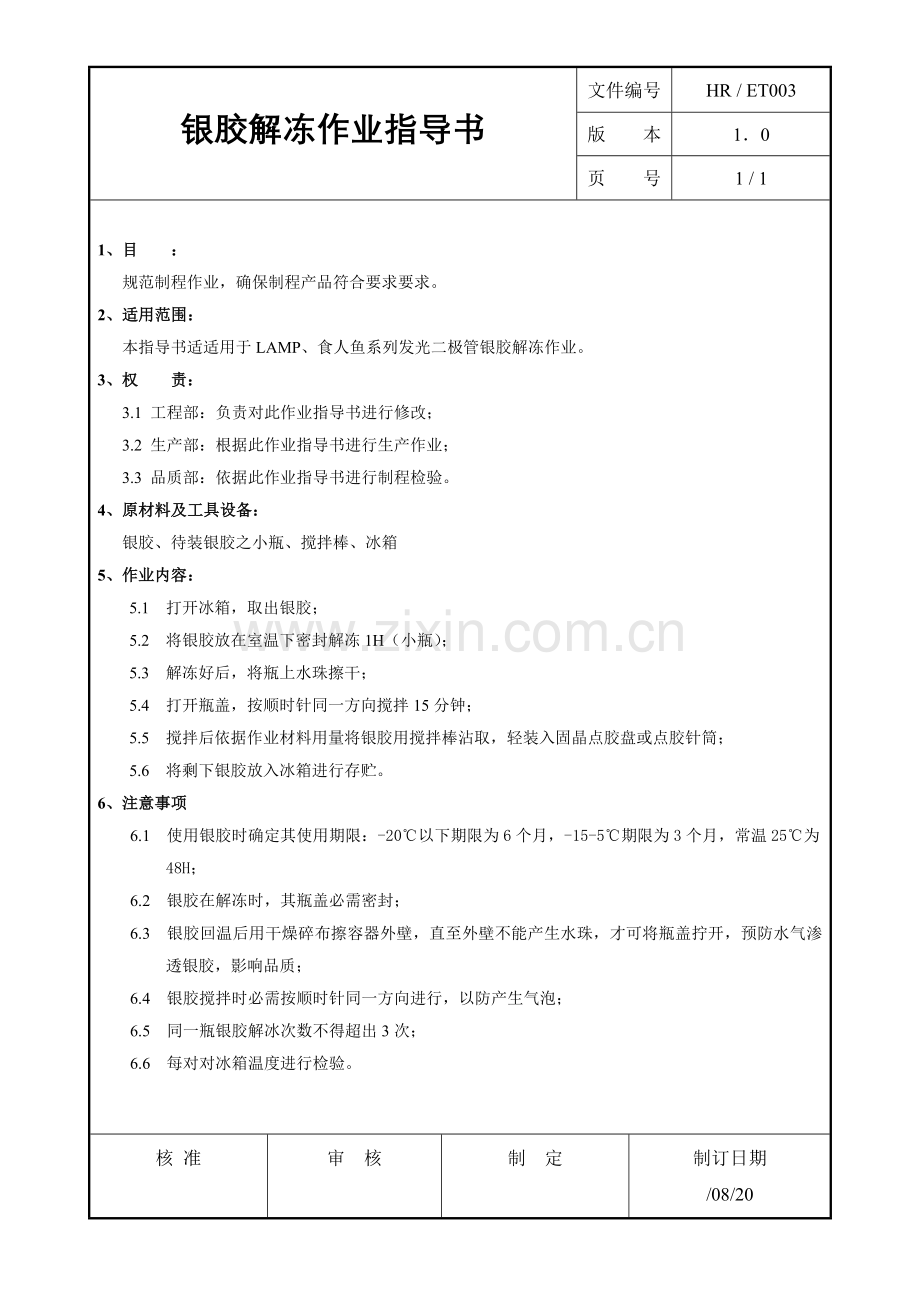

3、6.3 晶片应放置在发烧盘中间;6.4 晶片纸剥离时应缓慢,且在离子风扇下进行作业,以防产生高静电;6.5 加热盘上升时需缓慢,过程要尤其小心,以免晶片薄膜扩张破裂;6.6 扩晶过程中注意手不得触及晶片。核 准审 核制 定制订日期/08/20银胶解冻作业指导书文件编号HR / ET003版 本10页 号1 / 11、目 : 规范制程作业,确保制程产品符合要求要求。2、适用范围: 本指导书适适用于LAMP、食人鱼系列发光二极管银胶解冻作业。3、权 责: 3.1 工程部:负责对此作业指导书进行修改;3.2 生产部:根据此作业指导书进行生产作业;3.3 品质部:依据此作业指导书进行制程检验。4、原材
4、料及工具设备: 银胶、待装银胶之小瓶、搅拌棒、冰箱5、作业内容:5.1 打开冰箱,取出银胶;5.2 将银胶放在室温下密封解冻1H(小瓶);5.3 解冻好后,将瓶上水珠擦干;5.4 打开瓶盖,按顺时针同一方向搅拌15分钟;5.5 搅拌后依据作业材料用量将银胶用搅拌棒沾取,轻装入固晶点胶盘或点胶针筒;5.6 将剩下银胶放入冰箱进行存贮。6、注意事项6.1 使用银胶时确定其使用期限:-20以下期限为6个月,-15-5期限为3个月,常温25为48H;6.2 银胶在解冻时,其瓶盖必需密封;6.3 银胶回温后用干燥碎布擦容器外壁,直至外壁不能产生水珠,才可将瓶盖拧开,预防水气渗透银胶,影响品质;6.4 银
5、胶搅拌时必需按顺时针同一方向进行,以防产生气泡;6.5 同一瓶银胶解冰次数不得超出3次;6.6 每对对冰箱温度进行检验。核 准审 核制 定制订日期/08/20排支架作业指导书文件编号HR / ET004版 本10页 号1 / 11、目 : 规范制程作业,确保制程产品符合要求要求。2、适用范围: 本指导书适适用于LAMP系列发光二极管排支架作业。3、权 责: 3.1 工程部:负责对此作业指导书进行修改;3.2 生产部:根据此作业指导书进行生产作业;3.3 品质部:依据此作业指导书进行制程检验。4、原材料及工具设备: 待拆支架、台灯、显微镜、静电环、手套、手指套5、作业内容:5.1 依生产规格要求
6、领求对应支架;5.2 对支架进行数量确定;5.3 带好手指套或手套,拆开支架包装,进行型号再确定;5.4 对支架在显微镜下进行外观抽检;5.5 将支架按自动固晶机夹具要求数量进行分开放入,且保持其支架方向一致性;5.6 放入夹具后固定,保持支架前后、高度一致性。6、注意事项6.1 所领取支架须确定型号,避免出现用错物料批量性错误;6.2 作业时须带上手套或橡胶手指套(最少带母、食、中指);6.3 支架在装夹具前应进行外观检验,发觉现象不良时立即反馈品质人员及领班;6.4 支架放置时注意其方向一致性;6.5 作业时手不可碰及支架焊线区域;6.6 装入夹具后其检验其支架前后和高度一致性,以免造成固
7、晶作业不便。核 准审 核制 定制订日期/08/20固晶作业指导书文件编号HR / ET005版 本10页 号1 / 11、目 : 规范制程作业,确保制程产品符合要求要求。2、适用范围: 本指导书适适用于LAMP、食人鱼系列发光二极管固晶作业。3、权 责: 3.1 工程部:负责对此作业指导书进行修改;3.2 生产部:根据此作业指导书进行生产作业;3.3 品质部:依据此作业指导书进行制程检验。4、原材料及工具设备: 晶片、支架、固晶机、显微镜、台灯、静电环、手套、手指套5、作业内容:5.1 生产领班依据派工单号要求填写领料单领取原物料,或指定人员领取原物料,将原物料分发给指定机台作业人员,作业人员
8、对原物料和生产派工单进行查对;5.2 将银胶或绝缘胶从冰箱中取出,按银胶解冻作业指导书对银胶进行回温解冻;5.3 依据扩晶作业指导书进行扩晶作业;5.4 打开固晶机电源开关、马达电源开关及显示器电源开关,然后根据自动固晶机操作说明进行系统初始化;5.5 将回温过银胶或绝缘胶添加至固晶机银胶座内,并将银胶座滚轮调至滚动状态;5.6 将固晶机晶片座扣环松开,把扩好晶片置入晶片座内(注意方向),将扣环锁紧;5.7 按自动固晶机操作说明进行操作,对料盒及送料进行调整,校对顶针位置、校对晶片PR、校对支架PR、调整顶针高度为1/3-1/2晶片高度、调整取晶高度、固晶高度、固晶位置;5.8 调整银胶量使银
9、胶能包覆晶片底部四面且为晶片高度1/4-1/2。6、注意事项6.1 作业人员需每日或每次换单时做好5S,确保只有一个物料在作业,预防混料;6.2 查对支架、晶片、胶水和生产派工单要求一致性;6.3 依据排支架作业指导书作业,确保支架正确和一致性;6.4 注意晶片正负极反向现象;6.5 作业人员应佩戴静电手环及手指套(最少带母、食、中指);6.6 作业人员应戴好手指套或手套,手指不能触及固焊区;6.7 生产后按固晶检验规范进行首件及批量自主检验;6.8 固晶机吸嘴、顶针、点胶点按寿命要求、适用产能、品质要求立即进行更换。核 准审 核制 定制订日期/08/20固晶烘烤作业指导书文件编号HR / E
10、T006版 本10页 号1 / 11、目 : 规范制程作业,确保制程产品符合要求要求。2、适用范围: 本指导书适适用于LAMP、食人鱼系列发光二极管扩晶作业。3、权 责: 3.1 工程部:负责对此作业指导书进行修改;3.2 生产部:根据此作业指导书进行生产作业;3.3 品质部:依据此作业指导书进行制程检验。4、原材料及工具设备: 烤箱、测温计、铁盘、半成品(经QC抽查)、步骤单5、作业内容:5.1 烤前30分钟打开烤箱,设定温度在150;5.2 温度升至设定温度或20分钟后用测温仪器进行测量,如不符反馈设备进行校验,并停止使用此烤箱,并将结果统计于烤箱温度检验统计表上;5.3 检验装料铁盘无污
11、染后,将固晶后经品管检验合格待烘烤产品,水平放置于铁盘内;5.4 进烤产品后,用手轻轻关好烤箱门,严禁用脚或手臂用力关烤箱门;5.5 进烤人员须作好每盘材料进出烤统计表,明确入烤、出烤、温度、位置等并署名确定;5.6 烘烤条件:1505/1.5小时5 分钟(烤干为止)5.7 烘烤时间达成要求后将材料取出,并进行自检其是否烤干;5.8 材料在确定烘烤OK后,将其放置在要求转料区域。6、注意事项6.1 作业人员进出烤时,一定要注意安全,以防烫伤;6.2 天天测试烤箱,并统计于烤箱温度检验统计表上;6.3 未烘烤之材料应轻拿轻放,且水平放置(使用钢盘平底),以免因振动而造成芯片移位;6.4 已固晶材
12、料在1小时内必需进烤;6.5 烤箱2周清洗一次,每个月由设备拆除内箱进行根本清洗,并统计烤箱清洗统计表;6.6 固晶烤箱可用来烘烤银胶或绝缘胶,不可用来烘烤胶水、荧光粉等其它物质;6.6 支架烘烤OK材料需在48H内焊线,或放入恒温恒湿箱内;6.7 烘烤过程中不可打开烤箱门;6.8 品质天天对烤箱温度、清洗等统计表进行确定检验,对出烤材料进行推力试验,标准100g;6.9 停电时应先将总开关关掉,来电后应将烤箱内材料重烤停5-15min补烤25min,15-30min补烤50min,30-60min补烤1.5H,1H以后按标准重烤。核 准审 核制 定制订日期/08/20自动焊线作业指导书文件编
13、号HR / ET007版 本10页 号1 / 11、目 : 规范制程作业,确保制程产品符合要求要求。2、适用范围: 本指导书适适用于LAMP、食人鱼系列发光二极管自动焊线作业。3、权 责: 3.1 工程部:负责对此作业指导书进行修改;3.2 生产部:根据此作业指导书进行生产作业;3.3 品质部:依据此作业指导书进行制程检验。4、原材料及工具设备: 已烘烤固晶半成品、自动焊线机、金线、步骤单、静电环5、作业内容:5.1 产领班依据派工单号要求填写领料单领取半成品物料,或指定人员领取,将原物料分发给指定机台作业人员,作业人员对原物料和生产派工单进行查对;5.2 打开焊线机电源开关、显示器电源开关及
14、工作台马达电源开关,然后根据自动焊线机操作说明进行系统初始化;5.3 从机台已存放焊线程序中调出所要作业材料之焊线程式序,若无则重新编写焊线程序;5.4 调整轨道宽度/高度、WH参数及支架INDEX;5.5 设定机台焊线温度蓝绿光及其它双PAD晶片最高190,特殊情况需反馈上司确定;5.6 首件材料注意要测试拉力及推力, 0.9mil5g 1.0mil6g 1.2mil6g,推力在30-60g左右,或以留有残金为准,OK后才可批量生产,有异常先停机找机修进行调机;5.7 焊好材料保持支架方向一致性放进钢盘(使用钢盘平底)。6、注意事项6.1 作业人员需每日或每次换单时做好5S,确保只有一个物料
15、在作业,预防混料;6.2 查对支架、晶片、胶水和生产派工单要求一致性及由固晶检验确定统计;6.3 放材料时确保支架正确和一致性;6.4 作业人员应佩戴静电手环及橡胶手指套(最少带母、食、中指);6.5 在修机、调机及编写焊接程序时须将材料从轨道上清除或将热板温度关掉,以防支架氧化及晶片受热损伤;6.6 生产后按焊线检验规范进行首件及批量自主检验;6.7 经拉力、推力测试及检测不良产品必需进行修线返工作业。核 准审 核制 定制订日期/08/20手动焊线作业指导书文件编号HR / ET008版 本10页 号1 / 11、目 : 规范制程作业,确保制程产品符合要求要求。2、适用范围: 本指导书适适用
16、于LAMP、食人鱼系列发光二极管手动焊线作业。3、权 责: 3.1 工程部:负责对此作业指导书进行修改;3.2 生产部:根据此作业指导书进行生产作业;3.3 品质部:依据此作业指导书进行制程检验。4、原材料及工具设备: 已烘烤固晶半成品、自动焊线机、金线、步骤单、静电环、镊子、针笔5、作业内容:5.1 产领班依据派工单号要求填写领料单领取半成品物料,或指定人员领取,将原物料分发给指定机台作业人员,作业人员对原物料和生产派工单进行查对;5.2 开启焊线机,待温度上升达成所设定温度,调整好瓷嘴到焊垫及第二点支架面适宜距离;5.3 将金线烧一金球,大小约为线径3倍,焊于芯片铝垫正中央,第二焊点打在支
17、架阳极中央; 焊线机具体使用方法请参考焊线机操作说明;5.4 对目视全检好之材料进行抽检,并按抽检标准进行拉力测试;拉力计使用方法参考拉力测试作业指导书;5.5 首件材料注意要测试拉力及推力, 0.9mil4g 1.0mil5g 1.2mil6g,推力在30-60g左右,或以留有残金为准,OK后才可批量生产,有异常先停机找机修进行调机;5.6 焊好材料保持支架方向一致性放进钢盘(使用钢盘平底)。6、注意事项6.1 作业人员需每日或每次换单时做好5S,确保只有一个物料在作业,预防混料;6.2 查对支架、晶片、胶水和生产派工单要求一致性及由固晶检验确定统计;6.3 放材料时确保支架正确和一致性;6
18、.4 作业人员应佩戴静电手环及橡胶手指套(最少带母、食、中指);6.5 对多种不良品用针笔挑掉后进行重工;6.6 生产后按焊线检验规范进行首件及批量自主检验;6.7 经拉力、推力测试及检测不良产品必需进行修线返工作业。核 准审 核制 定制订日期/08/20拉力测试作业指导书文件编号HR / ET009版 本10页 号1 / 11、目 : 规范制程作业,确保制程产品符合要求要求。2、适用范围: 本指导书适适用于LAMP、食人鱼系列发光二极管焊线拉力测试作业。3、权 责: 3.1 工程部:负责对此作业指导书进行修改;3.2 生产部:根据此作业指导书进行生产作业;3.3 品质部:依据此作业指导书进行
19、制程检验。4、原材料及工具设备: 显微镜、镊子、拉力计5、作业内容:5.1 拉力测试仪器正面有两个指针,正中有一个旋钮,将旋钮设定为零;5.2 用右手水平握拉力计,将其勾针放于金线弧度中,然后用力垂直向上拉起; 5.3 指针所指那里即是此金线拉力,将读值统计于拉力测试统计表; 5.4 观查其拉力破坏现象(位置)并统计;5.5 依据拉力值和破坏现象判定其允收或拒收或为重大异常;5.6 测试第二颗产品时需将旋钮重新设定为零,反复5.1-5.5操作。5.7 拉力断线应出现在B点,位置定义以下:金球剥离(A):即在破坏性试验后金线连金球一起被拉起;金球颈部(B):即在破坏性试验后金线从金球颈部断裂;中
20、间断线(C):即在破坏性试验后金线从从弧度中止开;尾线颈部(D):即在破坏性试验后金线从尾线颈部断裂;尾线剥离(E):即在破坏性试验后金线连尾线一起被拉起。5.8 判定标准:手动:0.9mil4gF 1.0mil5gF 1.2mil6gF 自动:0.9mil5gF 1.0mil6gF 1.2mil6gF6、注意事项6.1 每台机、每个型号全部需测试拉力5pcs;6.2 测试拉力如出现不良,其已生产产品区分并注明原因转往下站;6.3 拉力测试时勾针注意须呈垂直状态;6.4 具体品质要求依据焊线检验规范。核 准审 核制 定制订日期/08/20配荧光粉作业指导书文件编号HR / ET010版 本10
21、页 号1 / 11、目 : 规范制程作业,确保制程产品符合要求要求。2、适用范围: 本指导书适适用于LAMP、食人鱼系列发光二极管配荧光粉作业。3、权 责: 3.1 工程部:负责对此作业指导书进行修改;3.2 生产部:根据此作业指导书进行生产作业;3.3 品质部:依据此作业指导书进行制程检验。4、原材料及工具设备: 电子称、荧光粉、环氧树脂、显微镜、静电环、小酒杯、真空机、搅拌棍5、作业内容:5.1 根据生产单要求,确定荧光粉型号及配比,并按倍率先计算好多种物料重量;5.2 关掉空调、风扇等加速空气流通设备,及电子秤注意避免接触震动较大物体;5.3 确定电子秤校正使用期,及水银平衡度;5.4
22、将小玻璃杯放在电子秤上“归零”,放一个物料后称重并将重量填写配胶统计表,确定OK后电子秤“归零”。反复以上动作加入其它物料。配胶次序为:荧光粉扩散剂A胶B胶;6.3 将搅拌均匀荧光粉胶送入温度为705真空机抽真空1-3分钟,使胶内无汽泡;6.4 配好后依据情况决定是否需要进行试产作业。6、注意事项6.1 配粉前确定好原物料和配比符合生产定单要求;6.2 在配荧光粉胶过程中,多种物料所称重量误差要求正确到0.0001g;6.3 称量后须填写重量,使配胶统计表有三个数据:原始比率,按倍率各物料重量、实际作业称量各物料重量;6.4 配胶前应关掉空调、风扇等加速空气流通设备,及电子秤注意避免接触震动较
23、大物体。核 准审 核制 定制订日期/08/20点荧光粉作业指导书文件编号HR / ET011版 本10页 号1 / 11、目 : 规范制程作业,确保制程产品符合要求要求。2、适用范围: 本指导书适适用于LAMP、食人鱼系列发光二极管点荧光粉作业。3、权 责: 3.1 工程部:负责对此作业指导书进行修改;3.2 生产部:根据此作业指导书进行生产作业;3.3 品质部:依据此作业指导书进行制程检验。4、原材料及工具设备: 配好荧光粉、焊好线待点材料、点胶机5、作业内容:5.1 领班领取焊好物料,安排给作业人员;5.2 打开点胶机电源开关,检验运作情况及气压,并做好清洁工作;5.3 将定单对应配比荧光
24、粉倒入储胶管;5.4 将待点荧光粉材料按一个方向放入夹具;5.5 调试机台,使夹具材料四个角进行定位,确保点荧光粉在碗杯中心;5.6 试点少许产品,取下交给全检人员进行胶量确定,依据全检人员要求进行胶量调整;5.7 胶量确定后进行开启自动点荧光粉功效,并预装其它夹具,立即换料;5.8 全检人员按点好次序进行检验,有不良立即反馈改善,检好材料保持支架方向一致放入钢盘内(使用钢盘平底),并填好步骤单在20分钟进烤;5.9 一杯荧光粉作业45分钟后停止生产,并排出多出荧光粉进行换胶。6、注意事项6.1 点荧光粉胶量以统一胶量,特殊情况依工程决定;6.2 支架放入夹具应保持同一方向;6.3 胶量均匀,
25、一致性好,对胶量不匀产品要进行修胶作业;6.4 作业时不可有断线、塌线、流胶、汽泡、污点等不良现象,发觉立即调整并返修不良品;6.5 已配好荧光粉胶在45分钟内用完,没有用完需全部换从新配好荧光粉胶;6.6 在点荧光粉胶过程中,针头不能碰到金线;6.7 点胶人员需做好防静电环方法及带好橡胶手指套(最少带母、食、中指);6.8 点好荧光粉胶材料坚持先出优异,且点好后20分钟内必需进烤;6.9 装材料钢盘必需使用平盘,确保其产品水平,预防荧光粉烤后倾斜;6.10 更换不一样配比荧光粉时,其点胶机上所相胶水通道必需全部清洗。核 准审 核制 定制订日期/08/20荧光粉进烤作业指导书文件编号HR /
26、ET012版 本10页 号1 / 11、目 : 规范制程作业,确保制程产品符合要求要求。2、适用范围: 本指导书适适用于LAMP、食人鱼系列发光二极管荧光粉进烤作业。3、权 责: 3.1 工程部:负责对此作业指导书进行修改;3.2 生产部:根据此作业指导书进行生产作业;3.3 品质部:依据此作业指导书进行制程检验。4、原材料及工具设备: 经检验OK点荧光材料、烤箱、钢盘、静电环5、作业内容:5.1 烤前30分钟打开烤箱,设定温度在150;5.2 温度升至设定温度或20分钟后用测温仪器进行测量,如不符反馈设备进行校验,并停止使用此烤箱,并将结果统计于烤箱温度检验统计表上;5.3 检验装料铁盘无污
27、染后,将经检验合格待烘烤产品,水平放置于铁盘内;5.4 进烤产品后,用手轻轻关好烤箱门,严禁用脚或手臂用力关烤箱门;5.5 进烤人员须作好每盘材料进出烤统计表,明确入烤、出烤、温度、位置等并署名确定;5.6 烘烤条件:1505/1H5 分钟(烤干为止)5.7 烘烤时间达成要求后将材料取出,并进行自检其是否烤干;5.8 材料在确定烘烤OK后,将其放置在要求转料区域。6、注意事项6.1 作业人员进出烤时,一定要注意安全,以防烫伤;6.2 天天测试烤箱,并统计于烤箱温度检验统计表上;6.3 烤箱2周清洗一次,每个月由设备拆除内箱进行根本清洗,并统计烤箱清洗统计表;6.4 荧光粉烤箱不可用来任何其它相
28、关材料;6.5 烘烤过程中不可常常打开烤箱门;6.6 出烤后每盘材料注意要进行针笔试点,看产品是否固化。6.7 停电时应先将总开关关掉,来电后应将烤箱内材料重烤停5-15min补烤25min,15-30min补烤50min,30-60min重烤。核 准审 核制 定制订日期/08/20胶水预热作业指导书文件编号HR / ET013版 本10页 号1 / 11、目 : 规范制程作业,确保制程产品符合要求要求。2、适用范围: 本指导书适适用于LAMP、食人鱼系列发光二极管胶水预热作业。3、权 责: 3.1 工程部:负责对此作业指导书进行修改;3.2 生产部:根据此作业指导书进行生产作业;3.3 品质
29、部:依据此作业指导书进行制程检验。4、原材料及工具设备: A胶、扩散剂、色剂、烤箱5、作业内容:5.1 打开烤箱电源开关,温度设定在7010。5.2 温度升至设定温度或20分钟后用测温仪器进行测量,如不符反馈设备进行校验,并停止使用此烤箱,并将结果统计于烤箱温度检验统计表上;5.3 A胶预热时,量不能过多,应依据每次所灌批量估量,全部使用之A胶必需预热1小时以上,通常情况下应每次预热一桶,待快用完时提前预热下一桶。6、注意事项6.1 需预热胶水容器不可将盖子盖得太紧,以免因容器内空气受热膨胀而产生容器破损及爆裂等现象;6.2 胶水预热烤箱顶层放色剂,最底层放A胶或DP胶,不可颠倒,B胶不可预热
30、;6.3 胶水预热时作好胶水预热统计;6.4 胶水需在7010条件下预热1小时以上方可使用;6.5 胶水预热时间不可超出24H,如有不用胶水,需取出置于常温下放置;6.6 色剂勿需预热太长时间,通常在需使用前预热60分钟以上,不用时则不可长时间放在烤箱内;6.7 为预防着色剂长久放置出现沉淀,需在预热后搅拌均匀再进行配胶;6.8 烤箱2周清洗一次,每个月由设备拆除内箱进行根本清洗,并统计烤箱清洗统计表。核 准审 核制 定制订日期/08/20配胶作业指导书文件编号HR / ET014版 本10页 号1 / 11、目 : 规范制程作业,确保制程产品符合要求要求。2、适用范围: 本指导书适适用于LA
31、MP、食人鱼系列发光二极管配胶作业。3、权 责: 3.1 工程部:负责对此作业指导书进行修改;3.2 生产部:根据此作业指导书进行生产作业;3.3 品质部:依据此作业指导书进行制程检验。4、原材料及工具设备: A胶、B胶、扩散剂、色剂、电子称、钢杯、搅棒、搅拌机、过滤网、抽真空机5、作业内容:5.1 把配胶杯用丙酮清洗洁净,并用汽枪吹干或用纱布擦干配胶杯内部;5.2 打开电子天秤,并校正电子秤归零后,把配胶杯放入电子秤中央,并归零;5.3 按生产制令单上之配比,依次取出所用之A胶、B胶;如有色扩散之产品则按生产制令单上之配比,依次取出所用之扩散剂、色剂、A胶、B胶,并视其实际批量所需用量称取其
32、重量;5.4 配胶OK后,首先用搅棒搅动2分钟,使胶水得到初步混合,然后将胶水放在搅拌机下搅拌68分钟,使其得到完全混合(或人工搅拌8-15分钟),使其均匀混合;5.5 把搅拌好之胶水放入抽真空机内抽取10-15分钟。6、注意事项6.1 配胶次序应为:A胶B胶;有色扩散产品配胶次序应:扩散剂色剂A胶B胶。为每次配胶后均需归零;6.2 配胶公差:色剂公差:0.01 DP胶公差:0.02 A/B胶公差:0.1;6.3 非透明配比在配胶前必需确定其配比试样结果符适用户要求;6.4 扩散剂、色剂在使用前须搅拌均匀;6.5 配胶时视定单数量控制数量,但不宜超出配胶杯80%高度,方便搅拌作业;6.6 搅拌
33、时,按同一方向搅拌,搅拌前玻璃棒需擦洁净,搅拌时间为10-15分钟(视胶水量而定);6.7 若是有色剂之胶水须将其用过滤网进行过滤,使其色剂和胶水完全均匀混合;6.8 配好胶必需在2个小时之内用完。核 准审 核制 定制订日期/08/20抽真空作业指导书文件编号HR / ET015版 本10页 号1 / 11、目 : 规范制程作业,确保制程产品符合要求要求。2、适用范围: 本指导书适适用于LAMP、食人鱼系列发光二极管抽真空作业。3、权 责: 3.1 工程部:负责对此作业指导书进行修改;3.2 生产部:根据此作业指导书进行生产作业;3.3 品质部:依据此作业指导书进行制程检验。4、原材料及工具设
34、备: 过滤好胶水、沾好胶支架、真空机5、作业内容:5.1 打开电源,开启真空箱加热器,并调至60,真空机使用方法请参考真空机操作说明;5.2 待真空箱温度达成后,打开箱门,将过滤好之胶水或待抽真空支架放入真空箱中;5.3 关闭真空箱门及放气开关,按抽真空起动键,开始抽真空;5.4 抽真空时,前2分钟应在真空箱外观察其抽泡情况,如有气泡溢出必需微开进气开关,使胶水不溢出量杯;5.5 完成抽真空作业后,按停止键,缓慢打开进气开关,至真空箱充满空气后,才可将箱门打开,取出胶水。6、注意事项6.1 作业人员真空烤箱温度设置为605;6.2 配胶杯必需水平放入烤箱;6.3 为预防放气时灰尘杂物进入,可在
35、配胶杯上放一纸板;6.4 抽真空时间为10-15分钟,如发觉胶内仍有气泡,可合适延长3-5分钟抽真空时间;6.5 刚开始抽气时必需注意气泡动向;6.6 打开进气开关时应缓慢,不可过快;6.7 使用完后注意将箱门轻轻关上,预防灰尘进入,并每半月进行清洁一次。核 准审 核制 定制订日期/08/20装模条作业指导书文件编号HR / ET016版 本10页 号1 / 11、目 : 规范制程作业,确保制程产品符合要求要求。2、适用范围: 本指导书适适用于LAMP、食人鱼系列发光二极管装模条作业。3、权 责: 3.1 工程部:负责对此作业指导书进行修改;3.2 生产部:根据此作业指导书进行生产作业;3.3
36、 品质部:依据此作业指导书进行制程检验。4、原材料及工具设备: 模条、铝船5、作业内容:5.1 依据其生产排程,查核生产派工单、量产规格书,从仓库领取同批进料之模粒;5.2 查核生产派工单、量产规格书,确定是否需作剪卡动作,如需剪卡,用剪钳将其需剪掉卡点剪掉;如不需剪卡,可将其直接装铝船;5.3 查核模粒周转次数表,了解上次最终一批所灌品号及其抽检良率情况;5.4 将领取之模粒插入清洗OK铝条中以同一方向放入铝盘;5.5 备好之模粒暂存在料架上待用而且做好模粒标示; 5.6 当有已灌胶完成模粒下线时,依据实际情况,把模粒作好管理。6、注意事项6.1 领取新模粒时仔细查对是否经IQC检验合格,所
37、领模粒是否和生产派工单、量产规格书要求相符;6.2 上次灌红色胶或桔色胶旧模条,若现灌白色扩散或无色透明产品需要求灌胶时用无色透明胶水洗模一次;6.3 剪卡前认真确定卡点高度,不可剪错卡,剪卡后剩下卡点高度不可高于所用卡点高度;6.4 剪卡时注意剪钳尖部不可刺伤模粒帽沿及拉卡点现象;6.5 装模粒时,注意钢片有严重氧化不良应挑出作报废处理,如发觉有模粒钢片颜色不一,卡点个数不一等现象,应分开预热试灌胶,确定其尺寸及卡点高度是否和要求相符;6.6 装好模粒放入铝盘方向需一致;6.7 搬运时轻拿轻放,切勿损坏模粒卡点导柱;6.8 预热前模粒最多可两盘重放,以预防模粒导柱承受压力过大造成导柱松动、偏
38、移等不良。核 准审 核制 定制订日期/08/20模条吹尘预热作业指导书文件编号HR / ET017版 本10页 号1 / 11、目 : 规范制程作业,确保制程产品符合要求要求。2、适用范围: 本指导书适适用于LAMP、食人鱼系列发光二极管模条吹尘预热作业。3、权 责: 3.1 工程部:负责对此作业指导书进行修改;3.2 生产部:根据此作业指导书进行生产作业;3.3 品质部:依据此作业指导书进行制程检验。4、原材料及工具设备: 已翻好晶片、子母环、扩晶机、剪刀、静电环5、作业内容:5.1 打开烤箱电源开关,温度设定在1255;5.2 温度升至设定温度或20分钟后用测温仪器进行测量,如不符反馈设备
39、进行校验,并停止使用此烤箱,并将结果统计于烤箱温度检验统计表上;5.3 将准备上线模粒或已预热OK模粒整盘端出放到吹尘工作台上;5.4 左手拿住铝盘一边,使模粒和水平面呈30-45,右手拿气枪对准模粒,压住吹尘开关,依从左至右,从上到下标准依次吹尘,反复吹尘2次完成吹尘动作;5.5 将吹尘OK模粒用洁净平整铝盘放入烤箱内。6、注意事项6.1 吹尘以从左至右,从上到下标准,并反复吹尘2次;6.2 烘烤前,要调校烤箱温度已达成所设定温度;6.3 预热前模粒最多可两盘重放,预热OK模粒不可重放,以预防模粒导柱承受压力过大造成导柱松动、偏移等不良;6.4 准备上线模粒需查核模粒周转次数表,了解上次最终
40、一批所灌品号及其抽检良率情况;6.5 上次灌红色胶或桔色胶旧模条,若现灌白色扩散或无色透明产品需要求灌胶时用无色透明胶水洗模一次;6.6 烤箱2周清洗一次,每个月由设备拆除内箱进行根本清洗,并统计烤箱清洗统计表。核 准审 核制 定制订日期/08/20支架沾胶作业指导书文件编号HR / ET018版 本10页 号1 / 11、目 : 规范制程作业,确保制程产品符合要求要求。2、适用范围: 本指导书适适用于LAMP、食人鱼系列发光二极管支架沾胶作业。3、权 责: 3.1 工程部:负责对此作业指导书进行修改;3.2 生产部:根据此作业指导书进行生产作业;3.3 品质部:依据此作业指导书进行制程检验。
41、4、原材料及工具设备: 已焊好线支架、已配好胶水、沾胶机5、作业内容:5.1 直插系列:5.1.1 开启电源,开启滚轮开关,把配好胶水倒入储胶槽;5.1.2 调整支架和滚轮之间压力,使支架不出现弯曲现象;5.1.3 调整沾胶胶量、停留时间,使胶水沾入碗杯呈微凸状态;5.1.4 沾好材料放入料盒,并空一格放一条,预防材料及密及金线出现异常。5.2 食人鱼系列:5.2.1 将支架水平放置于桌面或用钢盘装好;5.2.2 针筒装好胶;5.2.3 针筒顺着食人鱼支架碗杯金线下方,靠近碗杯点胶; 5.2.4 自动点胶时其支架点好后应水平放置。6、注意事项6.1 作业时注意须戴好防静电手环;6.2 沾胶机必
42、需清洗洁净且吹尘,不可有残胶及杂物;6.3 沾胶之胶水须每2小时进行更换一次;6.4 直插产品沾胶时必需注意无碗气泡及胶量微凸(最少平杯),如出现气泡应调小胶量,延长时间,直到无气泡时方批量点胶,对气泡产品放入真空机进行抽真空,全部抽真空后及其它无气泡产品应确保其胶量微凸(最少平杯),若达不到须进行人工补胶;6.5 操作中注意不要碰倒、碰断线及支架变形等不良情况。核 准审 核制 定制订日期/08/20灌胶作业指导书文件编号HR / ET019版 本10页 号1 / 11、目 : 规范制程作业,确保制程产品符合要求要求。2、适用范围: 本指导书适适用于LAMP、食人鱼系列发光二极管灌胶作业。3、权 责: 3.1 工程部:负责对此作业指导书进行修改;3.2 生产部:根据此作业指导书进行生产作业;3.3 品质部:依据此作业指导书进行制程检验。4、原材料及工具设备: 沾好胶支架、抽好真空胶水、吹尘预热好模条5、作业内容:5.1
