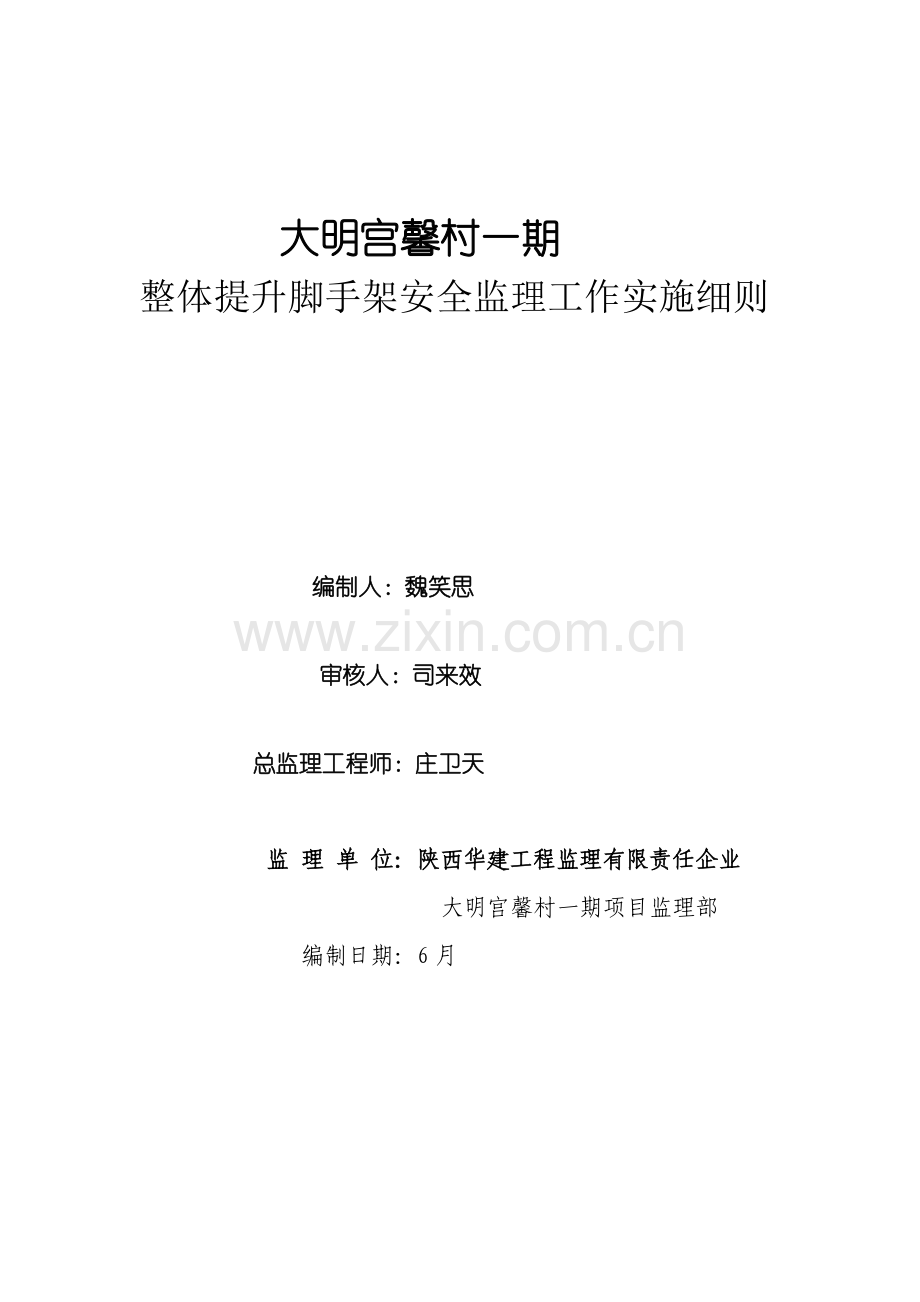

大明宫馨村一期
整体提升脚手架安全监理工作实施细则

编制人：魏笑思

审核人：司来效

总监理工程师：庄卫天

监 理 单 位：陕西华建工程监理有限责任企业
大明宫馨村一期项目监理部
编制日期：6月

整体提升脚手架安全监理工作实施细则
一、工程概况：
1、项目名称：西安大明宫项目一期工程
2、工程地点：西安市未央区太元路，大明宫遗址公园东北方向。
3、建设单位：西安万华地产开发
4、设计单位：西安建筑科技大学建筑设计研究院
5、监理单位：陕西华建工程监理有限责任企业
6、担保单位：长安确保担保西安分企业
7、工程情况：
总建筑面积约80万平方米，此次一期开发18万平方米，其中地上为18层和32层，约15万平方米，地下为2层，约3万平方米。建筑性质为住宅、商业配套和地下车库，交房标准除公共区域以外为毛坯房，含土方工程、降水护坡工程和桩基工程、结构工程、人防工程、精装修和粗装修工程、外墙装饰工程、门窗工程、消防工程、燃气工程、采暖工程、通风空调工程、给排水工程、强电工程、弱电工程、电梯安装工程、大市政及小市政（含市政站点）工程、室外照明工程、售楼处工程、样板间工程、绿化环境铺装工程等和部分临时设施。
8、结构形式：剪力墙结构
9、工程质量目标：达成西安市文明安全样板工地要求
10、工程工期：26个月
二、使用条件
附着式升降脚手架为高层建筑施工外脚手架，能够进行升降作业，从下至上提升一层、施工一层主体，当主体施工完成，再从上至下装修一层下降一层，直至将底层装修施工完成。因为它含有良好经济效益和社会效益，现今已被高层建筑施工厂泛采取。现在使用关键形式有导轨式、主套架式、悬挑式、吊拉式等。
1. 附着式升降脚手架使用含有比较大危险性，她不单纯是一个单项施工技术，而且是形成定型化反复使用工具或载人设备，所以应该有足够安全保障，必需对使用和生产附着式升降脚手架厂家和施工企业实施认证制度。
⑴ 对生产或经营附着式升降脚手架产品，要经建设部组织判定并发放生产和使用证，只有含有使用证后，方可向全国各地提供使用此产品。
⑵ 在持有建设部发放使用证同时，还需要再经使用本产品当地安全监督管理部门审查认定，并发放当地准用证后，方可向当地使用单位提供此产品。
⑶ 施工单位自己设计自己使用不作为产品提供其它单位，不需报建设部判定，但必需在使用前，向当地安全监督管理部门申报，并经审查认定。申报单位应提供相关设计、生产和技术性能检验合格资料 (包含防倾、防坠、同时、起重机具等装置)。
⑷ 附着式升降脚手架处于研制阶段和在工程上试用前，应提出该阶段各项安全方法，经使用单位上级部门同意，并到当地安全监督管理部门立案。
⑸ 对承包附着式升降脚手架工程任务专业施工队伍进行资格认证，合格者发给证书，不合格者不准承接工程任务。
以上要求说明，凡未经过认证或认证不合格，不准生产制造整体提升脚记立案，并接收监督检验。
使用附着式升降脚手架必需按要求编制专题施工组织设计。因为附着式升降脚手架是一个新型脚手架，能够整体或分段升降，依靠本身提升设备完成。不仅架体组装需要严格根据设计进行，同时整个施工过程中，在每次提升或下降之前和上人操作前，全部必需严格根据设计要求进行检验验收。
因为施工工艺特殊性，所以要求不仅要结合施工现场作业条件，同时还要针对提升工艺编制专题施工组织设计，其内容应包含:附着脚手架设计、施工及检验、维护、管理等全部内容。施工组织设计必需由项目施工责任人组
织编写，经上级技术部门或总工审批。
因为此种脚手架操作工艺特殊性，原有操作规程已不完全适用，应该针对此种脚手架施工作业条件和工艺要求进行具体编写，并组织学习落实。 施工组织设计还应对怎样加强附着式升降脚手架使用过程中管理作出要求，建立质量安全确保体系及相关管理制度。工程项目标总包单位对施工现场安全工作实施统一监督管理，对具体施工队伍进行审查;对施工过程进行监督检验，发觉问题立即采取方法处理。分包单位对附着式升降脚手架使用安全负直接责任。
三、设计计算
确定结构模式。现在因为脚手架结构模式不统一，给设计计算造成困难，为此需首先确立结构模式，合理传为方法。 附着式升降脚手架是把落地式脚手架移到了空中，(升降脚手架通常搭设四个标准层加一步护身栏杆高度为总高度)。所以要给架体建立一个承力基础
水平梁架，来承受垂直荷载，这个水平梁架以竖向主框架为支座，并经过附着支撑将荷载传输给建筑物。
通常附着式升降脚手架由四部分组成:架体、水平梁架、竖向主框架、附着支承。脚手架沿竖向主框架上设置导轨升降，附着于建筑物外侧，并经过附着支撑将荷载传输给建筑物，也是 "附着式"名称由来。
1、设计计算方法:
架体、水平梁架、竖向主框架和附着支撑根据概率极限状态设计法进行计算，提升设备和吊装索具按许可应力法进行计算。 根据要求选择计算系数:静荷载 1.2、施工荷载 1.4、冲击系数1.5、荷载改变系数 2 和 6 以上索具安全系数等。 施工荷载标准值:砌筑架 3kN/m
2、装修架2kN/m、升降状态 0.5kN/m
升降时，脚手架上全部设备及材料要搬走，任何人不得停留在脚手架上)。
3、设计计算应包含项目:
脚手架强度、稳定性、变形和抗倾覆;
提升机构和附着支撑装置 (包含导轨)强度和变形;
连接件包含螺栓和焊缝计算;
杆件节点连接强度计算;
4、吊具索具验算;
附着支撑部位工程结构验算等。
根据钢结构相关要求，为确保杆件本身刚度，要求压杆长细比不得大于150，拉杆长细比不得大于300，在设计框架时，其次要杆件在满足强度条件下，同时满足长细比要求。 脚手架和水平梁架及竖向主框架杆件相交汇各节点轴线，应汇交于一点，构
成节点受力后为零平衡状态，不然将出现附加应力。这一要求往往在图纸上绘制和实际制作后成品不相一致。 全部设计计算，包含计算书、相关资料、制作和安装图纸等一同送交上级技
术部门或总工审批，确定符合要求。
4、架体结构
1）架体部分。即按通常落地式脚手架要求进行搭设，双排脚手架宽度为0.9~1.1m。限定每段脚手架下部支承跨度小于 8m，并要求架体全高和支承跨度乘积小于 110m2。其目标以使架体重心不偏高和利于稳定。脚手架立杆可按 1.5m 设置，扣件紧固力矩 40~50N·m，并按要求加设剪刀撑和连墙杆。
2）水平梁架和竖向主框架。已不属于脚手架架体，而是架体荷载向建筑结构传力结构架，必需是刚性框架，不许可产生变形，以确保传力可靠性。刚性是指两部分，一是组成框架杆件必需有足够强度、刚度;二是杆件节点必需是刚性，受力过程中杆件角度不改变。因为采取扣件连接组成杆件节点是半刚性半铰结，荷载超出一定数值时，杆件可产生转动，所以要求支撑框架和主框架不许可采取扣件连接，必需采取焊接或螺栓连接定型框架，
以提升架体稳定性。
3）在架体和支承框架组装中，必需牢靠将立杆和水平梁架上弦连接，并使脚手架立杆和框架立杆成一垂直线，节点杆件轴线汇交于一点，使脚手架荷载直接传给水平梁架。此时还应注意将里外两棉支承框架横向部分，按节点部位采取水平杆和斜杆，将两棍水平梁架连成一体，形成一个空间框架，此中间杆件和水平梁架连接也必需采取焊接或螺栓连接。
4）在架体升降过程中，因为上部结构还未达成要求强度或高度，故不能立即设置附着支撑而使架体上部形成悬臂，为确保架体稳定要求了悬臂部分不得大于架体高度 2/5和不超出 6.0m，不然应采取稳定方法。
5）为了确保架体传力合理性，要求从结构上必需将水平梁架荷载，传给竖向主框架(支座)，最终经过附着支撑将荷载传给建筑结构。因为主框架直接和工程结构连接所以刚度很大，这么脚手架整体稳定性得到了保障，又因为导轨直接设置在主框架上，所以脚手架沿导轨上升或下降过程也是稳定可靠。
5、附着支撑
附着支撑是附着式升降脚手架关键承载传力装置。附着式升降脚手架在升降和到位后使用过程中，全部是靠附着支撑附着于工程结构上来实现其稳定。它有三个作用:第一，传输荷载，把主框架上荷载可靠地传给工程结构;
第二，确保架体稳定性确保施工安全；第三，满足提升、防倾、防坠装置要求，包含能承受坠落时冲击荷载。
1）要求附着支撑和工程结构每个楼层全部必需设连接点，架体主框架沿竖向侧，在任何情况下均不得少于两处。
2）附着支撑或钢挑梁和工程结构连接质量必需符合设计要求。
a 做到严密、平整、牢靠;
b对预埋件或预留孔应根据节点大样图纸做法及位置逐一进行检验，并绘制分层检测平面图，统计各层各点检验结果和加固方法;
c当起用附墙支撑或钢挑梁时，其设置处混凝土强度等级应有强度汇报符合设计要求，并不得小于Cl0。
3）钢挑梁选材制作和焊接质量均按设计要求。连接使用螺栓不能使用板牙套制三角形断面螺纹螺栓，必需使用梯型螺纹螺栓，以确保螺纹受力性能，并由双螺母或加弹簧垫圈紧固。螺栓和混凝土之间垫板尺寸按计算确定，并使垫板和混凝土表面接触严密。
6、升降装置
1. 现在脚手架升降装置有四种：手动葫芦、电动葫芦、专用卷扬机、穿芯液压千斤顶。用量较大是电动葫芦，因为手动葫芦是按单个使用设计，不能群体使用，所以当使用三个或三个以上葫芦群吊时，手动葫芦操作无法实现同时工作，轻易造成事故发生，故要求使用手动葫芦最多只能同时使用两个吊点单跨脚手架升降，因为两个吊点同时问题相对比较轻易控制。
2. 升降必需有同时装置控制。
a分析附着升降脚手架事故，其最终多是因架体升降过程中不一样时差过大造成。设置防坠装置是属于保险装置，设置同时装置是主动安全装置。当脚手架整体安全度足够时，关健就是控制平稳升降，不发生意外超载。
b同时升降装置应该是自动显示、自动控制。从升降差和 承载力两个方面进行控制。升降时控制各吊点同时差在 3cm 以内;吊点承载力应控制在额定承载力 80%，当实际承载力达成和超出额定承载力80%时，该吊点应自动停止升降，预防发生超载。
3. 相关索具吊具安全系数。
a 索具和吊具全部是指起重机械吊运重物时，系结在重物上承受荷载部件。刚性称吊具，柔性称索具 (或称吊索)。
b根据《起重机械安全规程》要求，用于吊挂钢丝绳其安全系数为 6所以有索具、吊具安全系数≥6 要求。这里不包含起重机具(电动葫芦、液压千斤顶等)在内，提升机具实际承载能力安全系数应在 3~4 之间，即当相邻提升机具发生故障时，此机具不因超载同时发生故障。(相当于按极限状态计算时，设计荷载=荷载分项系数(1.2~1.4)×冲击系数(1.5)×荷载改变系数(2)×标准荷载二 3~4×标准荷载)
4. 脚手架升降时，在同一主框架竖向平面附着支撑必需保持不少于两处，不然架体会因不平衡发生倾覆。升降作业时，作业人员也不准站在脚手架上操作，手动葫芦当达不到此要求时，应改用电动葫芦。
7、防坠落、造成防倾斜装置
1. 为预防脚手架在升降情况下，发生断绳、折轴等故障造成坠落事故和保障在升降情况下，脚手架不发生倾斜、晃动，所以要求必需设置防坠落和防倾斜装置。
2. 防坠落装置必需灵敏可靠，由发生坠落到架体停住时间不超出 3 秒，其坠落距离小于 150mm。
防坠装置必需设置在主框架部位，因为主框架是架体关键受力结构又和附着支撑相连，这么就能够把制动荷载立即传给工程结构承受。同时还要求了防坠装置最终应经过两处以上附着支撑向工程结构传为，关键是预防当其中有一处附着支撑有问题时，还有另一处作为传力保障。
3. 防倾斜装置也必需含有可靠刚度 (不许可用扣件连接)，能够控制架体升降过程中倾斜度和晃动程度，在两个方向(前后、左右)均不超出 3m。防倾斜装置导向间隙应小于 5mm，在架体升降过程中一直保持水平约束，确保升降状态稳定和安全不倾翻。
4. 防坠装置应能在施工现场提供动作试验，确定可靠灵敏符合要求。

8、分段验收
1. 附着式升降脚手架在使用过程中，每升降一层全部要进行一次全方面检验，每次升降有每次不一样作业条件，所以每次全部要根据施工组织设计中要求内容进行全方面检验。
2. 提升 (下降)作业前，检验准备工作是否满足升降时作业条件，包含:脚手架全部连墙处完全脱离、各点提升机具吊索处于同时状态、每台提升机具情况良好、靠墙处脚手架已留出升降空隙、准备起用附着支撑处或钢挑梁处混凝土强度已达成设计要求和分段提升脚手架两端敞开处已用密目网封闭、防倾、防坠等安全装置处于正常等。
3. 脚手架升降到位后，不能立即上人进行作业，必需把脚手架进行固定并达成上人作业条件。比如把各连墙点连接牢靠、架体已处于稳固、全部脚手板已按要求铺牢铺严、四面安全网围护已无漏洞、经验收已经达成上人作业条件。
4. 每次验收应有按施工组织设计要求内容统计检验结果，并有责任人签字。
9、脚手板
1. 附着式升降脚手架为定型架体，故脚手板应按每层架体间距合理铺设，铺满铺严无探头板并和架体固定绑牢，有钢丝绳穿过处脚手板，其孔洞应规则不能留有过大洞口，人员上下各作业层应设专用通道和扶梯。
2. 作业时，架体离墙空隙有翻板结构方法必需封严，预防落人落物。
3. 脚手架板材质量符合要求，应使用厚度大于5cm木板或专用钢制板网，不准用竹脚手板。
10、防护
1. 脚手架外侧用密目网封闭，安全网搭接处必需严密并和脚手架绑牢。
2. 各作业层全部应按临边防护要求设置防护栏杆及挡脚板。
3. 最底部作业层下方应同时采取密目网及平网挂牢封严，预防落人落物。
11. 升降脚手架下部、上部建筑物门窗及孔洞，也应进行封闭。
1、操作
1. 附着式升降脚手架安装搭设全部必需根据施工组织设计要求及施工图进行，安装后应经验收并进行荷载试验，确定符合设计要求时，方可证式使用。
2. 因为附着升降脚手架属于新工艺，有其特殊施工要求，所以应该根据施工组织设计要求向技术人员和工人进行全方面交底，使参与作业每人全部清楚全部施工工艺及个人岗位责任要求。
3. 根据相关规范、标准及施工组织设计中制订安全操作规程，进行培训考评，专业工种应持证上岗并明确责任。
4. 附着式升降脚手架属高处危险作业，在安装、升降、拆除时，应划定安全警戒范围并设专员监督检验。
5. 脚手架提升机具是按各起吊点平均受力部署，所以架体上荷载应尽可能均布平衡，预防发生局部超载。要求升降时架体上活荷载为0.5kN/m，是指不能有些人在脚手架上停留和大宗材料堆放，也不准有超出 N重设备等。
