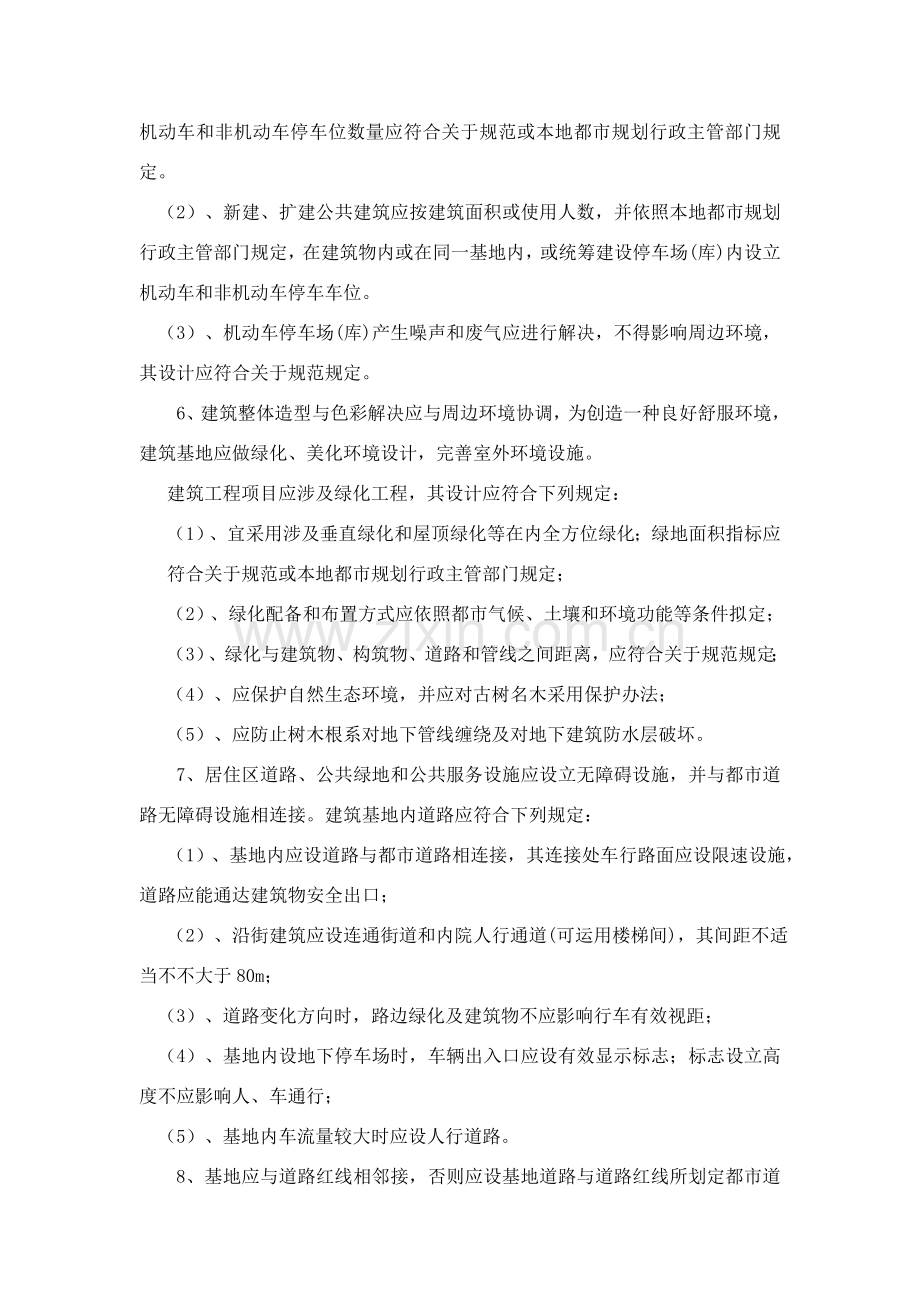

建筑工程设计项目说明.doc

第一章 建筑设计一、总平面设计1、建筑总体布局应结合本地自然与地理环境特性，不应破坏自然生态环境； （1）、民用建筑应依照都市规划条件和任务规定，按照建筑与环境关系原则，对建筑布局、道路、竖向、绿化及工程管线等进行综合性场地设计。 （2）、建筑布局应使建筑基地内人流、车流与物流合理分流，防止干扰，并有助于消防、停车和人员集散；（3）、建筑布局应依照地区气候特性，防止和抵抗寒冷、暑热、疾风、暴雨、积雪和沙尘等灾害侵袭，并应运用自然气流组织好通风，防止不良小气候产生；（4）、依照噪声源位置、方向和强度，应在建筑功能分区、道路布置、建筑朝向、距离以及地形、绿化和建筑物屏障作用等方面采用综合办法，以防止或减少环境噪声。 2、建筑物周边环境空气、土壤、水体等不应构成对人体危害，保证卫生安全环境； 3、分析基地形状、面积、人、车流路线、与周边环境及都市规划规定等。依照地形图可以看出，该地段地处十字路口，交通便捷，应当合理布置建筑主、次入口，解决好人流、车流关系。布置时要满足日照、卫生间距及防火规定，并且合理组织解决好车流与人流关系，并满足小轿车及消防车通行与回转规定。（1）、单车道路宽度不应不大于4m，双车道路不应不大于7m； （2）、人行道路宽度不应不大于1.50m； （3）、运用道路边设停车位时，不应影响有效通行宽度；4、依照基地形状，初步拟定建筑平面形状。5、为满足使用规定及本地规划部门规定，尽量考虑室外停车和一定数量机动车停车场。（1）、新建、扩建居住区应就近设立停车场(库)或将停车库附建在住宅建筑内。机动车和非机动车停车位数量应符合关于规范或本地都市规划行政主管部门规定。 （2）、新建、扩建公共建筑应按建筑面积或使用人数，并依照本地都市规划行政主管部门规定，在建筑物内或在同一基地内，或统筹建设停车场(库)内设立机动车和非机动车停车车位。 （3）、机动车停车场(库)产生噪声和废气应进行解决，不得影响周边环境，其设计应符合关于规范规定。 6、建筑整体造型与色彩解决应与周边环境协调，为创造一种良好舒服环境，建筑基地应做绿化、美化环境设计，完善室外环境设施。建筑工程项目应涉及绿化工程，其设计应符合下列规定：（1）、宜采用涉及垂直绿化和屋顶绿化等在内全方位绿化；绿地面积指标应符合关于规范或本地都市规划行政主管部门规定； （2）、绿化配备和布置方式应依照都市气候、土壤和环境功能等条件拟定； （3）、绿化与建筑物、构筑物、道路和管线之间距离，应符合关于规范规定； （4）、应保护自然生态环境，并应对古树名木采用保护办法； （5）、应防止树木根系对地下管线缠绕及对地下建筑防水层破坏。7、居住区道路、公共绿地和公共服务设施应设立无障碍设施，并与都市道路无障碍设施相连接。建筑基地内道路应符合下列规定： （1）、基地内应设道路与都市道路相连接，其连接处车行路面应设限速设施，道路应能通达建筑物安全出口； （2）、沿街建筑应设连通街道和内院人行通道(可运用楼梯间)，其间距不适当不不大于80m； （3）、道路变化方向时，路边绿化及建筑物不应影响行车有效视距； （4）、基地内设地下停车场时，车辆出入口应设有效显示标志；标志设立高度不应影响人、车通行； （5）、基地内车流量较大时应设人行道路。 8、基地应与道路红线相邻接，否则应设基地道路与道路红线所划定都市道路相连接。基地内建筑面积不大于或等于3000时，基地道路宽度不应不大于4m，基地内建筑面积不不大于3000且只有一条基地道路与都市道路相连接时，基地道路宽度不应不大于7m，若有两条以上基地道路与都市道路相连接时，基地道路宽度不应不大于4m。 9、相邻基地关系应符合下列规定： （1）、建筑物与相邻基地之间应按建筑防火等规定留出空地和道路。当建筑先后各自留有空地或道路，并符合防火规范关于规定期，则相邻基地边界两边建筑可毗连建造； （2）、本基地内建筑物和构筑物均不得影响本基地或其她用地内建筑物日照原则和采光原则； （3）、除都市规划拟定永久性空地外，紧贴基地用地红线建造建筑物不得向相邻基地方向设洞口、门、外平开窗、阳台、挑檐、空调室外机、废气排出口及排泄雨水。 10、基地机动车出人口位置应符合下列规定： （1）、与大中都市主干道交叉口距离，自道路红线交叉点量起不应不大于70m； （2）、与人行横道线、人行过街天桥、人行地道(涉及引道、引桥)最边沿线不应不大于5m； （3）、距地铁出人口、公共交通站台边沿不应不大于15m； （4）、距公园、学校、小朋友及残疾人使用建筑出人口不应不大于20m； （5）、当基地道路坡度不不大于8时，应设缓冲段与都市道路连接； （6）、与立体交叉口距离或其她特殊状况，应符合本地都市规划行政主管部门规定。针对以上规定，我进行了如下设计：建筑物坐北朝南，正对着主干道，辅助入口共有三个，重要以便车辆通行，停车场设在了建筑物东南与西南侧，便于车辆停放。建筑物为一字型，共六层。建筑物与道路之间进行了一定面积绿化，满足了视觉与规范规定。二、平面设计1、依照设计任务书中建筑总面积、层数及各房间使用面积规定，初步拟定每层及各房间面积、形状与尺寸，对各房间之间面积比例关系及其在每平面中所占比例，做到心中有数。 2、依照分析进行平面组合设计。 （1）、一方面拟定组合方式，采用简朴明了一字型内廊式构造。 （2）、进行各层平面构思，并画出单线草图。1）、平面布置应依照建筑使用性质、功能、工艺规定，合理布局。 平面布置柱网、开间、进深等定位轴线尺寸，应符合现行国标建筑模数协调统一原则GBJ2等关于原则规定。 2）、依照使用功能，应使大多数房间或重要房间布置在有良好日照、采光、通风和景观部位。对有私密性规定房间，应防止视线干扰。 3）、平面布置宜具备一定灵活性。 4）、地震区建筑，平面布置宜规整，不适当错层。 5）、建筑层高应结合建筑使用功能、工艺规定和技术经济条件综合拟定，并符合专用建筑设计规范规定。 6）、室内净高应按楼地面完毕面至吊顶或楼板或梁底面之间垂直距离计算；当楼盖、屋盖下悬构件或管道底面影响有效使用空间者，应按楼地面完毕面至下悬构件下缘或管道底面之间垂直距离计算。 7）、建筑物用房室内净高应符合专用建筑设计规范规定；地下室、局部夹层、走道等有人员正常活动最低处净高不应不大于2m。 首层平面构思： 1）、依照功能规定何以划分好房间以及总平面图中初步拟定平面形状、进行组合设计，从而得出一种初步平面形式。 2）、初步拟定主网尺寸。考虑到构造布置经济性，初步拟定柱网尺寸是3600mm5400mm和3600mm6000mm。 3）、在此基本上，依照周边环境、道路分布及走向、建筑物全长等因素初步拟定建主出入口以及楼梯数量、位置与形式。 4）、初步拟定门窗形式、尺寸和位置。 以同样办法进行二层以上平面设计。三、剖面设计 1、依照任务书规定拟定层数及各某些标高。 层数：六层； 每层层高：3、60m； 室内外高差：450mm。 2、拟定空间形状。依照建筑使用功能规定，其剖面形状应当采用矩形。 3、拟定竖向组合方式。由于该项目功能规定较单一，各层房间数与面积基本一致，因而采用上下空间一致竖向组合方式即可。 针对于建筑中值得注意问题，应符合如下规定：（1）、建筑基地地面排水 1）、基地内应有排除地面及路面雨水至都市排水系统办法，排水方式应依照都市规划规定拟定，有条件地区应采用雨水回收运用办法； 2）、采用车行道排泄地面雨水时，雨水口形式及数量应依照汇水面积、流量、道路纵坡长度等拟定； 3）、单侧排水道路及低洼易积水地段，应采用排雨水时不影响交通和路面清洁办法。 4）、建筑物底层出入口处应采用办法防止室外地面雨水回流。 （2）、厕所1）、建筑物厕所、盥洗室、浴室不应直接布置在餐厅、食品加工、食品贮存、医药、医疗、变配电等有严格卫生规定或防水、防潮规定用房上层；除本套住宅外，住宅卫生间不应直接布置在下层卧室、起居室、厨房和餐厅上层； 2）、卫生设备配备数量应符合专用建筑设计规范规定，在公用厕所男女厕位比例中，应恰当加大女厕位比例； 3）、卫生用房宜有天然采光和不向邻室对流自然通风，无直接自然通风和寒冷及寒冷地区用房宜设自然通风道；当自然通风不能满足通风换气规定期，应采用机械通风； 4）、楼地面、楼地面沟槽、管道穿楼板及楼板接墙面处应严密防水、防渗漏； 5）、楼地面、墙面或墙裙面层应采用不吸水、不吸污、耐腐蚀、易清洗材料； 6）、楼地面应防滑，楼地面标高宜略低于走道标高，并应有坡度坡向地漏或水沟； 7）、室内上下水管和浴室顶棚应防冷凝水下滴，浴室热水管应防止烫人； 8）、公用男女厕所宜分设前室，或有遮挡办法； （3）、盥洗室 1）、洗脸盆或盥洗槽水嘴中心与侧墙面净距不适当不大于055m； 2）、并列洗脸盆或盥洗槽水嘴中心间距不应不大于070m； 3）、单侧并列洗脸盆或盥洗槽外沿至对面墙净距不应不大于125m； 4）、双侧并列洗脸盆或盥洗槽外沿之间净距不应不大于180m； 5）、浴盆长边至对面墙面净距不应不大于065m；无障碍盆浴间短边净宽度不应不大于2m； 6）、并列小便器中心距离不应不大于065m； 7）、单侧厕所隔间至对面墙面净距：当采用内开门时，不应不大于110m；当采用外开门时不应不大于130m；双侧厕所隔间之间净距：当采用内开门时，不应不大于110m；当采用外开门时不应不大于130m； 8）、单侧厕所隔间至对面小便器或小便槽外沿净距：当采用内开门时，不应不大于110m；当采用外开门时，不应不大于1.30 m。 （4）、楼 梯 1）、楼梯数量、位置、宽度和楼梯间形式应满足使用以便和安全疏散规定。 2）、墙面至扶手中心线或扶手中心线之间水平距离即楼梯梯段宽度除应符合防火规范规定外，供寻常重要交通用楼梯梯段宽度应依照建筑物使用特性，按每股人流为0.55+(00.15)m人流股数拟定，并不应少于两股人流。00.15m为人流在行进中人体摆幅，公共建筑人流众多场合应取上限值。 3）、梯段变化方向时，扶手转向端处平台最小宽度不应不大于梯段宽度，并不得不大于1.20m，当有搬运大型物件需要时应适量加宽。 4）、每个梯段踏步不应超过18级，亦不应少于3级。 5）、楼梯平台上部及下部过道处净高不应不大于2m，梯段净高不适当不大于2.20m。 注：梯段净高为自踏步前缘(涉及最低和最高一级踏步前缘线以外0.30m范畴内)量至上方突出物下缘间垂直高度。 6）、楼梯应至少于一侧设扶手，梯段净宽达三股人流时应两侧设扶手，达四股人流时宜加设中间扶手。 7）、室内楼梯扶手高度自踏步前缘线量起不适当不大于0.90m。靠楼梯井一侧水平扶手长度超过0.50m时，其高度不应不大于1.05m。 8）、踏步应采用防滑办法。 9）、托儿所、幼儿园、中小学及少年小朋友专用活动场合楼梯，梯井净宽不不大于0.20m时，必要采用防止少年小朋友攀滑办法，楼梯栏杆应采用不易攀登构造，当采用垂直杆件做栏杆时，其杆件净距不应不不大于0.11m。 （5）、电梯1）、电梯不得计作安全出口；2）、建筑物每个服务区单侧排列电梯不适当超过4台，双侧排列电梯不适当超过24台；电梯不应在转角处贴邻布置； 3）、电梯候梯厅深度不得不大于150m； 4）、电梯井道和机房不适当与有安静规定用房贴邻布置，否则应采用隔振、隔声 办法； 5）、机房应为专用房间，其围护构造应保温隔热，室内应有良好通风、防尘，宜有自然采光，不得将机房顶板作水箱底板及在机房内直接穿越水管或蒸汽管； （6）、墙身 1）、墙身材料应因地制宜，采用新型建筑墙体材料。 2）、外墙应依照地区气候和建筑规定，采用保温、隔热和防潮等办法。（7）、变形缝1）、变形缝应按设缝性质和条件设计，使其在产生位移或变形时不受阻，不被破坏，并不破坏建筑物； 2）、变形缝构造和材料应依照其部位需要分别采用防排水、防火、保温、防老化、防腐蚀、防虫害和防脱落等办法。 （8）、门 窗 1）、窗设立 a、窗扇启动形式应以便使用，安全和易于维修、清洗； b、当采用外开窗时应加强牢固窗扇办法； c、开向公共走道窗扇，其底面高度不应低于2m； d、临空窗台低于080m时，应采用防护办法，防护高度由楼地面起计算不应低于080m； 2）、门设立应符合下列规定： a、外门构造应启动以便，结实耐用； b、手动启动大门扇应有制动装置，推拉门应有防脱轨办法； c、双面弹簧门应在可视高度某些装透明安全玻璃； d、旋转门、电动门、卷帘门和大型门邻近应另设平开疏散门，或在门上设疏散门； e、开向疏散走道及楼梯间门扇开足时，不应影响走道及楼梯平台疏散宽度； f、全玻璃门应选用安全玻璃或采用防护办法，并应设防撞提示标志； g、门启动不应跨越变形缝。 四、立面设计 1、依照平面、剖面设计草图，绘出初步建筑体型，看整体效果如何，调节修改。反过来依照修改后梯形设计草图，调节建筑平面、剖面设计。 2、依照平面、剖面草图设计绘出初步建筑立面，并在此基本上进行立面设计，即依照建筑构图法则，恰当拟定门、窗、墙、柱、雨篷、女儿墙、勒脚等部件比例、尺寸、位置、使用材料与色彩。 3、重点解决重点对建筑物出入口、楼梯、转角等部位进行设计。立面设计应重点解决好如下几点： （1）、比例恰当、尺度对的； （2）、立面虚实与凹凸对比； （3）、运用线条变化使立面具备韵律和节奏感； （4）、对的配备立面色彩和材料质感； （5）、注意重点部位和细部解决。五、防火设计1、建筑物耐火级别分为四级，其构件燃烧性能和耐火极限不应低于表2.0.1规定（本规范另有规定者除外）。表2.0.1 建筑物构件燃烧性能和耐火极限2、民用建筑之间防火间距，不应不大于表5.2.1规定。表5.2.1 民用建筑防火间距 3、疏散用楼梯间应符合下列规定： （1）、防烟楼梯间前室和封闭楼梯间内墙上，除在同层开设通向公共走道疏散门外，不应开设其她房间门窗； （2）、楼梯间及其前室内不应附设烧水间，可燃材料储藏室，非封闭电梯井，可燃气体管道，甲、乙、丙类液体管道等； （3）、楼梯间内宜有天然采光，并不应有影响疏散凸出物； （4）、在住宅内、可燃气体管道如必要局部水平穿过楼梯间时，应采用可靠保护设施。注：电梯不能作为疏散用楼梯。 （5）、需设防烟楼梯间建筑，其室外楼梯可为辅助防烟楼梯，但其净宽不应不大于90cm，倾斜度不应不不大于45。栏杆扶手高度不应不大于1.1m，其她建筑室外疏散楼梯，其倾斜角可不不不大于60，净宽可不不大于80cm，室外疏散楼梯和每层出口处平台，均应采用非燃烧材料制作。平台耐火极限不应低于1h，楼梯段耐火极限应不低于0.25h。在楼梯周边2m内墙面上，除疏散门外，不应设其她门窗洞口。疏散门不应正对楼梯段。 （6）、疏散用楼梯和疏散通道上阶梯，不应采用螺旋楼梯和扇形踏步，但踏步上下两级所形成平面角度不超过10，且每级离扶手25cm处踏步深度超过22cm时可不受此限。 （7）、公共建筑疏散楼梯两段之间水平净距，不适当不大于15cm。（8）、高度超过10m三级耐火级别建筑，应设有通至屋顶室外消防梯，但不应面对老虎窗，并宜离地面3m，设立宽度不应不大于50cm。 （9）、民用建筑及厂房疏散用门应向疏散方向启动。人数不超过60人房间且每樘门平均疏散人数不超过30人时（甲、乙类生产房间除外），其门启动方向不限。 疏散用门不应采用侧拉门（库房除外），禁止采用转门。六、构造设计 1、勒脚 勒脚是外墙接近室外地面某些，其高度普通指室内地坪与室外地坪高差某些。它起着保护墙身和增长建筑物立面美观作用。勒脚应选用耐久性高，防水性能好材料，并在构造上采用防护办法。 （1）、勒脚常用类型：石砌勒脚；抹灰类勒脚；贴面勒脚。 （2）、防潮层 1）、水平防潮层：是在建筑物内外墙体室内地面附近水平方向防潮层，以隔绝地下潮气等对墙身影响。 2）、垂直防潮层：当室内地坪浮现高差或室内地坪低于室外地面时，不但要按地坪高差不同在墙身设两道水平防潮层，并且，为避免室内地坪较高一侧土壤或室外地面回填土中水分侵入墙身，对有高差某些垂直墙面在填土一侧沿墙设立垂直防潮层。 （3）、散水为避免将地面雨水排至远处，防止雨水对建筑物基本侵蚀，常在外墙四周将地面做成向外倾斜坡面，这一坡面称为散水。散水构造做法：按材料有素土夯实砖铺、块石、碎石、三合土、灰土、混凝土等。宽度普通为600-1000mm，厚度为60-80mm，坡度普通为3%-5%。当屋面排水为自由落水时，散水宽度至少应比屋面檐口宽出200mm，但在软弱土层，湿陷性黄土层地区，散水宽度普通应1000mm，且超过基底宽200mm。由于建筑物自沉降，外墙勒脚与散水施工时间差别，在勒脚与散水交界处，应留有缝隙，缝内填沥青砂，以防渗水。散水整体面层为防止温度应力及散水材料干缩导致裂缝，在长度方向每隔6-12m做一道伸缩缝并在缝中填沥青砂。七、参照资料1、国标. 房屋建筑制图统一原则（GBT 50001）. 北京：中华人民共和国筹划出版社，2、国标. 建筑制图原则（GBT 50104）.北京：中华人民共和国筹划出版社，3、国标.高层民用建筑防火规范（GB50045-）. 北京：中华人民共和国筹划出版社，4、国标. 民用建筑热工设计规范（GB 5017693）. 北京：中华人民共和国筹划出版社，19935、国标. 办公建筑设计规范（JGJ6789）. 北京：中华人民共和国建筑工业出版社，19896、国标. 公共建筑节能设计原则（GB50189）. 北京：中华人民共和国建筑工业出版社，7、同济大学、西安建筑科技大学、东南大学、重庆大学合编. 房屋建筑学. 北京：中华人民共和国建筑工业出版社，8、建筑设计资料集编委会. 建筑设计资料集（第2、4、8集）. 北京：中华人民共和国建筑工业出版社，19989、陕西省建筑设计原则图集（陕02J01-06）.陕西省建筑原则设计办公室.
