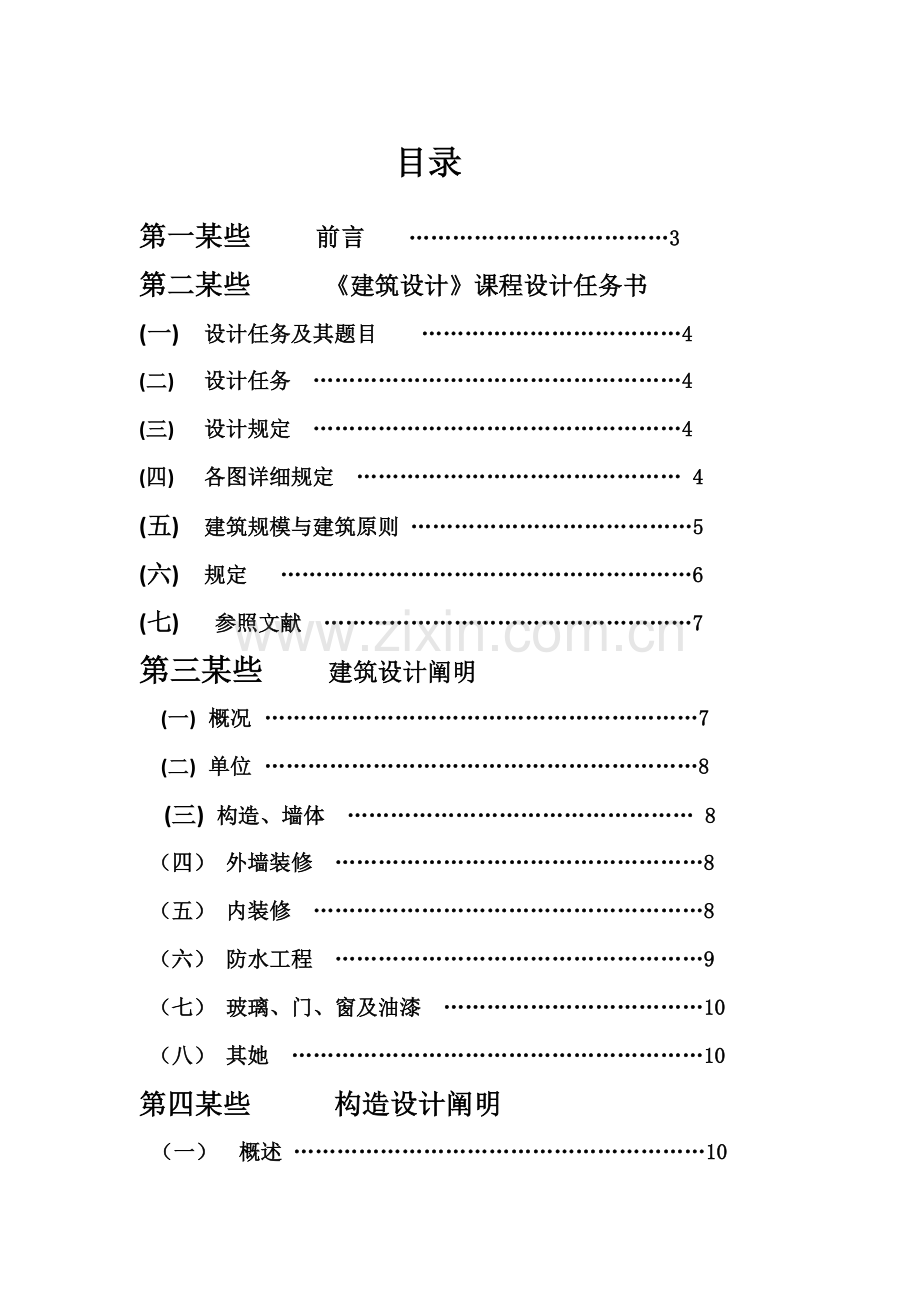

目录
第一某些 前言 ………………………………3
第二某些 《建筑设计》课程设计任务书
(一) 设计任务及其题目 ………………………………4
(二) 设计任务 ……………………………………………4
(三) 设计规定 ……………………………………………4
(四) 各图详细规定 ……………………………………… 4
(五) 建筑规模与建筑原则 …………………………………5
(六) 规定 …………………………………………………6
(七) 参照文献 ……………………………………………7
第三某些 建筑设计阐明
(一) 概况 ……………………………………………………7
(二) 单位 ……………………………………………………8
(三) 构造、墙体 ………………………………………… 8
（四） 外墙装修 ……………………………………………8
（五） 内装修 ………………………………………………8
（六） 防水工程 ……………………………………………9
（七） 玻璃、门、窗及油漆 ………………………………10
（八） 其她 …………………………………………………10
第四某些 构造设计阐明
（一） 概述 …………………………………………………10
（二） 原始资料 ………………………………………… 11
（三） 材料 ……………………………………………… 11
（四） 钢筋构造规定 …………………………………… 12
（五） 其她 ……………………………………………… 12
第五某些 结束语 …………………………………13

第一某些 前言
本套课程设计为单元式多层住宅楼设计。本套图纸是在熟悉设计任务书内容前提下，严格按照房屋建筑学设计各项原则和规范进行精心组合设计两个单元使用以便性居民住宅楼。本套重要图纸共分为八份，其中涉及底总平面图、层原则平面图、一层原则平面图、二～六层原则平面图、南侧立面图、北侧立面图、剖面图，及其门窗表等附带图。本套图纸设计布局合理,楼梯布置以便化,具备空间运用灵活,采光通风良好等特点。绘画严谨认真,制图精细,集中反映出本学期课堂所学知识运用。

第二某些 《建筑设计》课程设计任务书
一. 设计任务及其题目
普通居民住宅楼设计，总用地面积是9800平方米，总建筑面积是1.78万平方米,层次为六层。
二. 设计目
1. 巩固课堂教学，提高分析解决问题能力。
2. 学习理解民用建筑设计环节和办法。
3. 牢固掌握建筑构造设计原理和办法。
4. 进一步提高设计建筑施工图绘制技巧。
三. 设计规定
1 图纸规定:用铅笔按比例绘制图
2 设计合理:构造对的,标注完整,制图认真
3 制图规定:线形分明,笔迹工整,图例对的,图面美观
4 设计阐明:用工程字
四. 各图详细规定
1. 平面图:(1)室外三道尺寸线及定位轴线编号
(2)门窗编号及尺寸,门窗启动方式和方向
(3)楼梯台阶精确步数,重要尺寸,平台标高,上下行走线及梯段剖切线
(4)室内外重要标高,剖切线,房间名称及指北针等
2 立面图:(1)标注竖向各洞口,砌体标高
(2)首尾及转折处定轴线编号
(3)用文字标注外墙面各装修材料
(4)不同类型门窗设计及窗启线
3 剖面图：(1)室内各竖向洞口,砌体标高及一道尺寸线
(2)室内外各重要标高(地坪,楼面,顶棚底面)
(3)重要定位轴线及横向尺寸线一道
(4)文字标注地面层,楼面层,屋顶层各构造层次及用料
(5)节点详图索引符号
4 节点详图:(1)注明各细部构造尺寸
(2)用文字阐明构造用料及施工规定
（3）标注重要标高机定位轴线
5 屋顶平面图：（1）屋顶流水坡划分，流水线方向，坡度数值，天沟纵向坡及分水线，集水口位置
（2）必要定位轴线及层数符号
6 设计阐明：（1）合用构造类型
（2）能构成部件构造要点
（3）装修特点规定
五 建筑规模与建筑原则
1 普通 居民住宅施工设计
（1）总用地面积：9800平方米
（2） 总建筑面积：178万平方米
（3） 耐久级别：二级
耐火级别：一、二级
抗震设防烈度：六级
（4） 层次：6层
（5） 构造：砖混构造
（6） 楼板层：无梁楼板（可以设计柱帽）
（7） 墙体：24砖墙，12砖墙
（8） 门窗：门：M2、M3、为实木门;M4为塑料门；M1为铝合金推拉门；MC为铝合金门。窗：都为铝合金窗。
（9） 地面：水磨石地面
（10） 装修：外墙清水贴面，内墙全粉刷，并做墙裙
（11） 采光系数：1—18
(12) 气容量:1—3层:4—5立方米/人
(13) 屋顶:设架空隔热层
(14) 楼梯:双跑楼梯;栏杆扶手为不锈钢管;踏步设陶瓷棉砖防滑条
三 规定
1、 课程设计阐明书一份
2、 图纸按建筑设计规定齐全

四 参照文献
1.《房屋建筑学》教材
2.《建筑制图》教材
3. 房屋建筑制图原则(GBJ104－8)
4. 建筑设计资料集
5. 国际与省标建筑图册
6. 筑防火设计手册

第三某些 建筑设计阐明
概况:
本设计是层数为六层单元式住宅楼.其总面积为2090m2
单位：
图中尺寸以毫米为单位，标高以米为单位。
构造、墙体：
1. 本工程为砖混构造，墙体起承重作用，门窗洞口墙垛处长度不够时，采用构造加强办法。
2. 所有内外墙均为240mm实心砖墙（某些内墙为轻质隔墙，选用190×190×90非承重空心砖，详图中示意），详细详结施。
3. 凡内门、窗洞口顶未及构造梁，其洞口宽度L1200，可加设36钢筋砖过梁。L1200，应加设钢筋混凝土过梁，梁断面配筋详结施阐明。若门、窗洞口紧靠混凝土柱侧，则应在混凝土梁相应位置预埋钢筋，其根数规格同过梁，伸出500与过梁钢筋焊接。
4. 钢筋混凝土柱与砖墙拉结详结施阐明。
5. 所有内墙阳角处均应做户墙角。
外墙装修：
面砖饰面：15厚1：3水泥砂浆分层找平，68厚1：2水泥粘贴层（可掺粘结剂或掺少量石灰膏），1：1水泥砂浆勾缝。
内墙装修（面层施工与否，由甲方决定）
1． 所有室内地面做法均为20厚1：2水泥砂浆面层，刷水泥浆一道，60厚C15混凝土，60厚碎石灌砂夯实垫层，素土夯实。
2． 楼面做法：加10厚1:2水泥砂浆一次抹光面层，现浇钢筋混凝土板。
3． 内墙面为12厚1:2:8水泥石灰砂浆底层，5厚1:3石灰砂浆中层3厚麻刀石灰面层，腻子批嵌，涂料二度。
4． 天棚做法为现浇钢筋混凝土板，7厚1:3:9水泥石灰麻刀砂浆底层，6厚1:3石灰砂浆中层，2厚纸筋灰面层，腻子批嵌涂料二度。
5． 卫生间、厨房内装修、踢脚及楼梯栏杆做法均由甲方做内装修时酌定。
防水工程
施工及细部构造解决应GB502C7—1994《屋面工程技术规范》、DBJ13-207-90《屋面工程施工技术操作规程》中关于技术规定进行施工。
（一）厨房、卫生间防水
1.厨房、卫生间楼面以坡0.5%向地漏找坡。其1:2水泥砂浆找平层上加刷硅橡胶防水涂料二度，并上翻隔墙500高。
2.厨房、卫生间隔墙距地面上200高范畴内浇C20素混凝土挡水墙，厚度同上部。
3.卫生间内洗面台，浴缸与墙体交接处均应用防水密封膏嵌实，以消除漏水隐患。
(二) 屋面防水做法
彩瓦斜屋面：详见建材厂提供施工方案阐明，坡度以上坡度屋面所有瓦件都要绑捆。
1. 波形红瓦(产品规格待定)，上、下瓦搭接75mm。
2. 25厚（最薄处）1:1:4水泥石灰砂浆坐铺，统长钢筋与螺栓焊接，并用双股18#镀锌铁丝将瓦与钢筋进行绑扎。
3. 20厚1:3水泥砂浆保护层（规定找平）钉膨胀螺栓@3451000。
4. 涂膜防水层（产品待定）。
5. 10厚1:3水泥砂浆找平。
6. 钢筋混凝土屋面板，表面清扫干净。
玻璃、门、窗及油漆
1. 外墙玻璃采用无色玻璃。
2. 门、窗锚固及做法参照本地原则图。
3. 因此木门内、外侧均为磁漆三度。
4. 所有露明铁件做防锈解决，刷调和漆三度。
其她
1． 在檐沟、挑梁等底部容易倒水地方均应做滴水，详细做法详通用大样详图中示意。
2． 在阳台恰当位置均应设泄水管，详细做法详通用详图一中阳台大样标注。
3． 单体底层四周做排水明沟（加盖），沟深最小处300mm。
4． 所有厨房内设施及土建做法由建设单位待二次装修时决定。
5． 施工单位应认真进行图纸会审，各专业工种应密切配合，精心施工，一旦发现图纸中有不当处，请及时与设计人员协商解决。
6． 除设计图纸外，施工单位应按照各项工程施工及验收规范施工，遇设计图纸与规范矛盾之处，请及时反馈给设计人员，妥善解决。

第四某些 构造设计阐明
概述
1. 本工程设计标高0.00，所相称绝对标高值由现场定。
2. 本工程为砖混构造，基本采用条形基本。
3. 建筑构造安全级别为二级。
4. 本工程按六度抗震设防，Ⅱ类建筑场地。
原始资料
1. 本工程均按现行规范进行设计。
2. 本工程地基承载力设计值为kPa。
3. 本工程各某些荷载取值：
（1） 基本风压W00.6kNm2。
（2） 卧室、起居室，1.5kNm2；厨房、卫生间，2.0kNm2；挑出阳台，2.5kNm2；露台，1.5kNm2；楼梯，1.5kNm2。
材料
1. 墙体:承重墙均为240厚,MU7.5普通粘土砖,M7.5水泥砂浆砌。
非承重墙为9.0厚，MU5.0空心砖墙,M5.0水泥砂浆。
非承重墙墙中加设90圈梁配48，6@200。
2. 混凝土强度级别:基本梁、板:C20；构造柱:C20；各层梁板:C20;屋面板:C25密实性混凝土。
3. 钢筋:级钢()强度设计值为210kNm2，级钢强度设计值为310kNm2，不得采用“改制钢筋”。
钢筋构造规定
1. 钢筋保护层:板15mm，梁、柱25mm，基本梁15mm。
2. 除基本梁外，其她普通梁钢筋锚固长度为：梁底部筋伸入支座应不不大于28d（d为最大纵筋直径），梁端上部筋及受扭筋伸入支座应不不大于40d。基本梁钢筋锚固长度一律取为40d。
3. 钢筋搭接位置：
（1） 除基本梁外，梁面钢筋在跨中搭接，基本梁上、下钢筋均通长焊接。
（2） 柱筋街头位置设在基本顶面，楼板面柱筋搭接长度及构造柱抗震节点见详图。
4. 所有光面钢筋端部均应加弯钩。梁柱箍筋弯钩长度不不大于10d(d为箍筋直径)弯钩135o，受扭箍筋应搭接30d。
5. 梁中非受力架立筋搭接长度：图中未注明均为200mm。
6. 墙与钢筋混凝土构造柱连接处应砌马牙槎，间接300。用钢筋拉结采用26@500，伸入墙内长度L=1000mm(或伸至门、窗洞边)。
其她
1. 整幢建筑物每个转角，每边每隔20m都要埋没固定沉降观测点，从施工开始观测，每层观测一次。
2. 悬挑某些未考虑施工荷载。施工时，应从下至上暂时支撑，混凝土未达到设计强度时，不得拆除。
3. 所有避雷接地、管道埋设、预留洞等应配合电施、水施一起施工。
4. 所有承重砖墙不得随意拆除。
5. 板内跨度不不大于4.0m时，模板应按跨度0.25%起拱，并在板面角度设立不少于7根间距200钢筋，钢筋规格同板内附筋。
6. 本工程施工和验收要严格按照现行施工和验收规范规定执行。
第五某些 结束语
通过这一学期学习，我对房屋建筑学有了更深刻理解。这次课程设计更使我结识有了更一步升华，对建筑设计有了更深刻结识。
这次设计内容紧扣建筑学课本，但又不乏起新颖，咱们可以自由组合布置空间。它是学生综合运用所学理论和专业知识解决实际问题能力。可以起到系统复习巩固并扩大所学理论知识和专业知识，培养科学思维，从而提高设计绘图，综合分析问题解决问题能力。理解建筑，构造等各方面责任及协调关系，为走上工作岗位，适应国内各地区工业与民用建设需要打下良好基本。
在这一周时间里从构思，制图到细部修改。我都受益匪浅。
我不断地变化着自己思维，完善自己设计，总是有新设计火花从脑袋里冒出。也会有某些意想不到收获和制图技巧。可是越是在这些不断接近尾声时候，我又对自己设计一步步不满意起来，我发现自己忽视了许多心理空间尺寸。因此我发现自己在空间尺寸把握上存在很大局限性。在这套图中，存在有局限性之处，不懂得柱怎么布置经济安全，不懂得构件连接处该做哪些解决和设计，构造方面有些迷茫。同步我也体会到综合知识运用是建立在每个课程知识牢固基本上。
本次设计还加深了我对建筑模数结识，如房间尺寸与预制板尺寸协调，与砖尺寸协调等等。通过这次课程设计，我看出我自身知识局限性，在统筹组织，综合分析与解决问题能力方面还很不够。我会更加努力学习，重新结识与改进学习办法，不断地提高自己专业知识，同步增长自己对不同事物之间联系结识，学习建筑发展观，理解加强内助趋势，对咱们建筑设计和学习起个指引。学习是一种不断进步过程，因此我会好好学习。
在此我很感谢我教师——张忠球教师，是您始终以来不辞辛苦辅导咱们，咱们知识面不断扩大，让咱们对自己专业，对自己前程更加有了信心。教师，咱们会在后来学习与工作中更好地学习，一定会让您为咱们感到自豪。咱们也在此祝教师您身体健康，新年高兴！

建筑设计阐明
概况:
本设计是层数为六层单元式住宅楼.其总面积为2090m2,整体设计如下

A套建筑面积为108m2 .
B套建筑面积为123.75m2.
C套建筑面积为136.075m2.
单位：
图中尺寸以毫米为单位，标高以米为单位。
构造、墙体：
6. 本工程为砖混构造，墙体起承重作用，门窗洞口墙垛处长度不够时，采用构造加强办法。
7. 所有内外墙均为240mm实心砖墙（某些内墙为轻质隔墙，选用190×190×90非承重空心砖，详图中示意），详细详结施。
8. 凡内门、窗洞口顶未及构造梁，其洞口宽度L1200，可加设36钢筋砖过梁。L1200，应加设钢筋混凝土过梁，梁断面配筋详结施阐明。若门、窗洞口紧靠混凝土柱侧，则应在混凝土梁相应位置预埋钢筋，其根数规格同过梁，伸出500与过梁钢筋焊接。
9. 钢筋混凝土柱与砖墙拉结详结施阐明。
10. 所有内墙阳角处均应做户墙角。
外墙装修：
面砖饰面：15厚1：3水泥砂浆分层找平，68厚1：2水泥粘贴层（可掺粘结剂或掺少量石灰膏），1：1水泥砂浆勾缝。
内墙装修（面层施工与否，由甲方决定）
1. 所有室内地面做法均为20厚1：2水泥砂浆面层，刷水泥浆一道，60厚C15混凝土，60厚碎石灌砂
