UPVC雨水管施工方案
工程概况：咸阳博物院雨排工程，管材采取UPVC硬聚氯乙烯，该工程因屋面装饰还未施工，我方为给其它专业施工面，各区先在一层立管施工，雨水管具体施工方案以下：
1、材料要求：
硬聚氯乙烯管塑料管内外表层应光滑，无气泡、裂纹，管壁厚薄均匀，色泽一致，直管段挠度小于1%。管件造型应规矩、光滑、无毛刺。承口应有梢度，并和插口配套。管材为UPVC硬聚氯乙烯管，所用粘结剂应是同一厂家配套产品，并有产品合格证及说明书。
2、关键机具：手锯、平面锉刀、毛刷、卷尺、水平尺。
3、作业条件：
（1）、依据施工图纸编制管材、管件、辅料计划按质量要求备齐。
（2）室内雨排水管道和管件按施工图纸和建筑物结构实际情况优异行实物排列，经核实各部位标高、位置、甩口尺寸和和其它管道间矩确实正确无误。
（3）楼层内雨排水管道安装穿越结构部位孔洞等均已预留完成，室内模板或杂物清除后，室内弹出房间尺寸线及正确水平线。
三、操作工艺
1、工艺步骤：

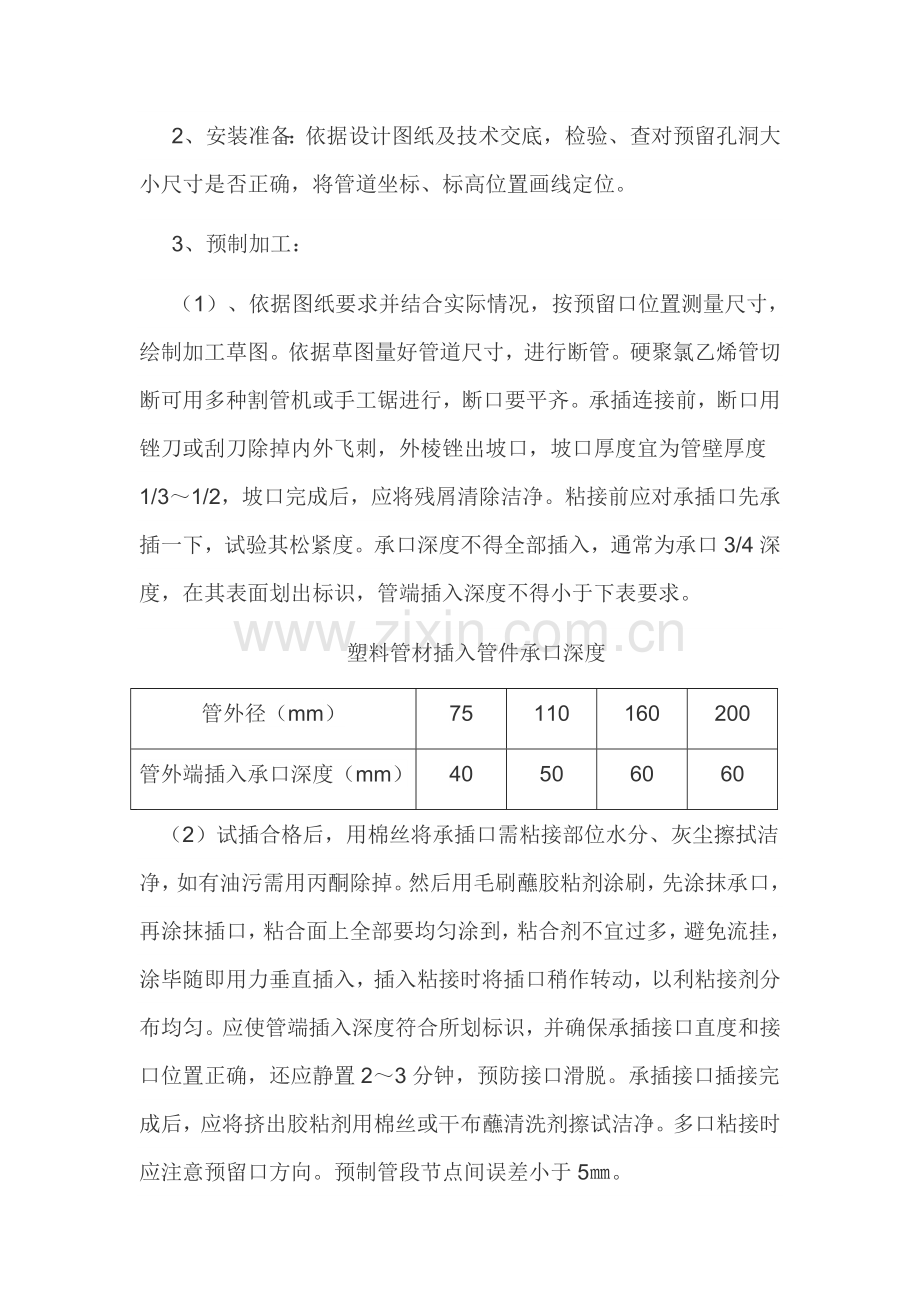

2、安装准备：依据设计图纸及技术交底，检验、查对预留孔洞大小尺寸是否正确，将管道坐标、标高位置画线定位。
3、预制加工：
（1）、依据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。依据草图量好管道尺寸，进行断管。硬聚氯乙烯管切断可用多种割管机或手工锯进行，断口要平齐。承插连接前，断口用锉刀或刮刀除掉内外飞刺，外棱锉出坡口，坡口厚度宜为管壁厚度1/3～1/2，坡口完成后，应将残屑清除洁净。粘接前应对承插口先承插一下，试验其松紧度。承口深度不得全部插入，通常为承口3/4深度，在其表面划出标识，管端插入深度不得小于下表要求。
塑料管材插入管件承口深度
管外径（mm）
75
110
160
200
管外端插入承口深度（mm）
40
50
60
60
（2）试插合格后，用棉丝将承插口需粘接部位水分、灰尘擦拭洁净，如有油污需用丙酮除掉。然后用毛刷蘸胶粘剂涂刷，先涂抹承口，再涂抹插口，粘合面上全部要均匀涂到，粘合剂不宜过多，避免流挂，涂毕随即用力垂直插入，插入粘接时将插口稍作转动，以利粘接剂分布均匀。应使管端插入深度符合所划标识，并确保承插接口直度和接口位置正确，还应静置2～3分钟，预防接口滑脱。承插接口插接完成后，应将挤出胶粘剂用棉丝或干布蘸清洗剂擦试洁净。多口粘接时应注意预留口方向。预制管段节点间误差小于5㎜。
（3）、排水塑料管必需按设计要求及位置装设伸缩节。如设计无要求时，伸缩节间矩不得大于4M。
4、立管安装
（1）、首先按设计坐标要求，将楼板洞预留或后剔。洞口尺寸不得过大，更不可损坏受力钢筋。按设计要求设置固定支架或支承件：
排水塑料管支吊架最大间距（单位：m）
管径（mm）
75
110
160
200
立管（m）
1.5
2.0
2.0
2.0
横管（m）
0.75
1.1
1.3
1.6

（2）、将已预制好立管运到安装部位。首先清理已预留伸缩节，将锁母拧下，取出U型橡胶圈，清理杂物。塑料管伸缩节必需按设计要求位置和数量设置。复查上层洞口是否合格。立管插入端应先划好插入长度标识，然后涂上肥皂液，套上锁母和U型橡胶圈。安装时先将立管上端伸入一层楼板洞口内，垂直用力插入至标识为止。管端插入伸缩节处预留间隙应为：夏季取5㎜～10㎜；冬季取15㎜～20㎜。适宜后即用自制U型钢制抱卡紧固于伸缩节上沿。塑料立管承口处外侧和饰面距离应控制在20㎜～50㎜。然后将立管找正找直，并测量顶板距三通口中心是否符合要求。无误后即可由土建单位支模浇筑不低于楼板标号细石混凝土堵洞，并将上层预留伸缩节封严。
5、横管安装
先将预制好管段用铁丝临时吊挂，查看无误后剔出吊卡孔洞或复查预埋件是否适宜。清除粘接部位污物及水分，在承插口处涂抹粘接剂，用力推入预留管口。应快速摆正位置，依据管段长度调整好坡度。适宜后固定卡架，但卡箍不宜过紧，将各预留管口封闭和堵洞。
6、雨水管道安装
（1）、雨水斗和屋面连接处结构需确保雨水能通畅自屋面流入斗内，防水油毡弯折时应平缓（成钝角，并努力争取弯折次数最少），连接处不漏水。雨水斗下面短管要牢靠固定在屋面下承重结构上。
（2）、雨水斗排水连接管和悬吊管连接应采取45°三通或顺水三通。悬吊管要有大于0.005坡度，坡向立管。
7、管道试验
（1）、排水管道安装完成后，应对管道外观质量和安装尺寸进行复核检验，无误后再做通球试验。
（2）、排水主立管及水平干管管道均应做通球试验，通球球径大于排水管道管径2/3，通球率必需达成100%。
四、成品保护
1、对已施工完成管道应在土建抹灰喷白前进行保护，可用旧报纸或塑料膜将管道扎好，预防污染管道外壁。
2、预留管口临时封堵不得随意打开，以防掉进杂物造成管道堵塞。
3、预制好管道要码放整齐、垫平、垫牢，不许可有用脚踩或物压，也不得双层叠放。
4、不许在安装好托、吊管道上搭设架子或拴吊物品，管井内管道在每层楼板处要做钢支架固定。
5、管道通水时，应分开立管单独通水，预防因为人员少而造成跑水现象，污染了墙面和地面，通水前应事前清理堵物。
五、应注意质量问题
1、管道接口时要将接口和管内泥土及污物清理洁净，甩口应封好堵严。卫生器具排水口在未通水前应堵好。安装排水横管、水平干管及排出管应满足或大于最小坡度要求。管件装时应尽可能采取45°三通或45°四通和90°斜三通、四通，排水立管和排出管端部连接，应尽可能采取两个45°弯头，以防管道造成堵塞。
2、管道安装前认真查管材、管件是否有裂纹等缺点，预防施工完成后进行灌水试验造成通水后管道漏水。
3、管道预制或安装时，接口处要保护好，强度不够时不能受到振动，预防产生裂纹而漏水。
六、安全注意事项
1、现场码放管子时，严禁超高堆放，而且不准人上去随意瞪踩。
2、进入施工现场应戴好安全帽，预防交叉施工时，高空落物伤人，高空作业时应检验脚手架及跳板是否牢靠，预防瞪滑及踩探头板，必需地方应装设护栏。
3、穿楼板管道安装完成，应立即进行堵洞，避免洞内掉落工具或杂物伤人。
4、管道系统各部分安装就位后，必需立即将其固定牢靠，最少要采取临时加固方法，以免掉下伤人。
5、在光线暗淡地方进行施工时，必需要有行灯照明设备，且电压不能超出36V。
6、塑料管粘剂及丙酮等清洁剂均属易燃物品，在存放和使用过程中，必需远离火源和电源，粘接安装塑料管室内严禁明火。粘接剂瓶盖应随用随开，不用时应立即盖紧，严禁非操作人员使用。
7、塑料管粘接时，应保持室内空气流通，不得密闭。操作人员应站在上风处，并配戴防护手套、防护眼睛和口罩等，避免眼睛和皮肤同粘接剂直接接触。
七、应含有质量统计
1、材料出厂合格证及进场验改统计。
2、排水干管预检统计。
3、排水支管预检统计。
4、排水管道灌水统计。
5、排水系统通水统计。
6、横干管通球统计。
以上内容如和设计、上级部门相关要求不符之处，按设计、上级部门相关要求实施。

中煤地咸阳博物馆项目部机电组

3月18日
