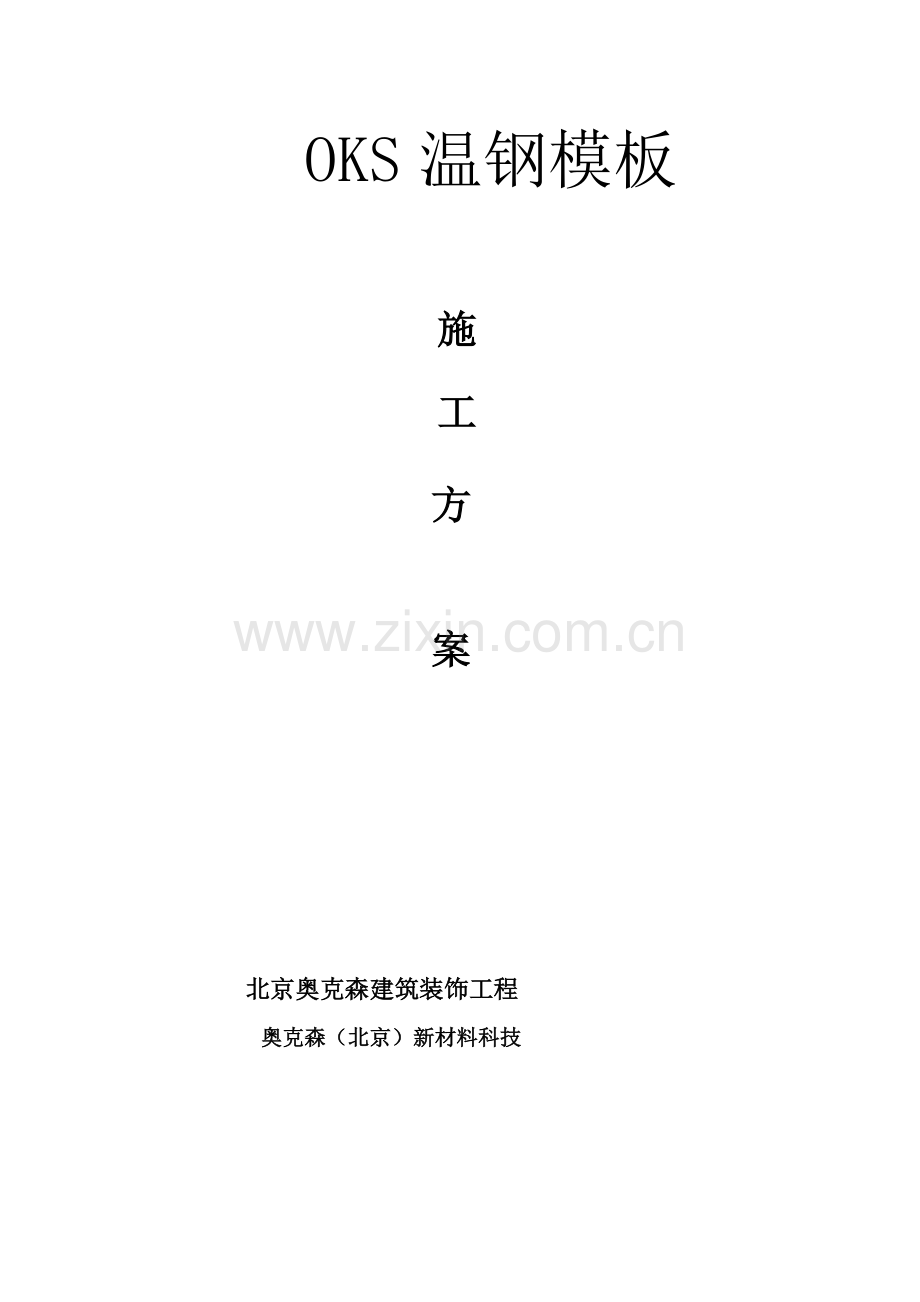

OKS温钢模板综合项目施工专项方案杨利英.doc

OKS温钢模板

施
工
方

案

北京奥克森建筑装饰工程
奥克森（北京）新材料科技

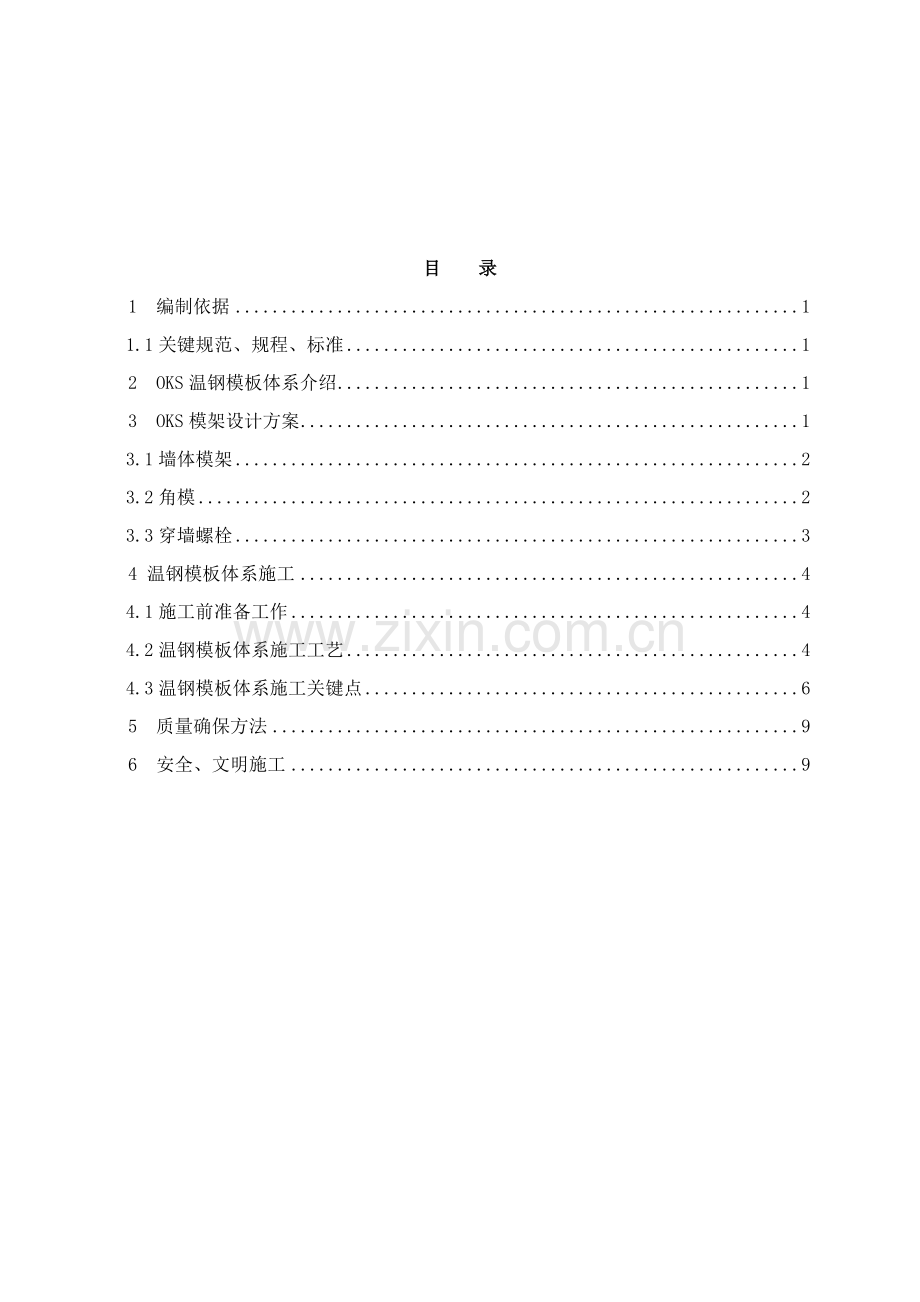

目 录
1 编制依据 1
1.1关键规范、规程、标准 1
2 OKS温钢模板体系介绍 1
3 OKS模架设计方案 1
3.1墙体模架 2
3.2角模 2
3.3穿墙螺栓 3
4 温钢模板体系施工 4
4.1施工前准备工作 4
4.2温钢模板体系施工工艺 4
4.3温钢模板体系施工关键点 6
5 质量确保方法 9
6 安全、文明施工 9

1 编制依据
1.1关键规范、规程、标准
1.1 工程结构施工图纸
1.2《建筑工程大模板技术规程》JGJ74-
1.3《混凝土结构工程施工质量验收规范 GB50204-》（）
1.4《建筑施工模板安全技术规范》JGJ162-
1.5《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166-
1.6《建筑施工高空作业安全技术规范》 （JGJ80-91）
1.7《建筑工程施工质量验收统一标准》GB50300-
2 OKS温钢模板体系介绍
OKS温钢模板为组合永久性外模板，内侧浇注混凝土，外侧做砂浆抹面层及饰面层。使用专用连接件将OKS温钢模板和墙体内钢筋绑扎在一起，外侧采取OKS温钢模板配套模架、墙体内侧模板采取传统竹（木）胶合板或采取钢模板，经过穿墙螺栓使内、外模板牢靠连接在一起，进行浇筑墙体混凝土，浇筑完成达成养护时间后只拆除外墙模架，OKS温钢模板分为A型、B型、AB型（附图以下），属于现浇钢筋混凝土复合保温结构体系，适适用于工业和民用建筑框架结构、剪力墙结构外墙、柱、梁等现浇混凝土结构工程。
3 OKS模架设计方案
从结构特点出发，充足考虑结构施工要求，在满足砼施工质量要求，并确保施工安全前提下，做到OKS模架最大程度通用、灵活，尽可能降低OKS模架数量和规格，使OKS模架设计制造更符合施工实际要求，达成适用、经济、合理、安全。我企业生产墙体模架依据OKS温钢模板尺寸（宽度600mm）统一模数，模架设计尺寸为宽度280mm高度2800mm，模架采取型号为50*50*3方管焊接而成，为了避免模架变形在模架中部增加一道横肋。模架以灵活实用形式充足确保了OKS温钢模板全部竖向拼缝全部在方管中间，避免发生涨模、跑浆现象。模架横肋采取双钢管配合穿墙螺栓紧固，使相邻两块模板板面在同一平面，模架整体性增强、刚度大，以确保墙体平整度。模架立面图以下：

单个模架示意图 模架组合示意图

3.1墙体模架
温钢模板体系所采取OKS温钢模板（标准板600mm*2400mm)可裁、可切，经过工厂化加工生产，具体规格以工程立面及层高立即调整，达成灵活施工。外墙模架做为模板固定体系，在确保整体强度刚度情况下，多个方案能够任意排版。和传统模板最大区分就是施工简便，变换灵活。
3.2角模
角模采取50*50*3方管焊接而成，高度2800mm。角模单独加工，两边长度200mm，除去方管宽度，中间剩下100mm空隙，具体规格以工程立面及层高立即调整，达成灵活施工。角模特点是预防阴角错位和涨模，拆模后墙体表面均较平滑，不需进行尤其处理。
角模图：

3.3穿墙螺栓
穿墙螺栓采取T16螺栓，每套穿墙螺栓由螺栓、2个螺母、2块垫片组成，使用合金钻头在内模板和外温钢模板上打孔，插入PVC套管后安装穿墙螺栓。

穿墙螺栓示意图
4 温钢模板体系施工
4.1施工前准备工作
4.1.1隶属材料、工具准备
施工现场备好搬手、铁锤、铲刀、角磨机、手动裁板机、电锤、手电钻等工具。依据要求备好海绵条、单面胶条等。
4.1.2场地安排
依据施工现场总平面图，确定OKS温钢模板、模架堆放区及模架周转用地等。
a、卸车场地准备
场地应平整坚实、排水流畅，底层OKS温钢模板、模架应垫离地面10cm。起吊时，要避免碰撞；OKS温钢模板、模架位置要靠近使用部位，并尽可能缩短塔吊行程。相邻码放区域间要留出通道，便于OKS温钢模板、模架配件安装。
4.1.3人员安排
现场设专职人员、专业施工班组负责OKS温钢模板、模架施工，要求熟悉模板平面图及模板设计方案。熟悉模板施工安全要求。
4.1.4模板及配件检验、入库
1）按施工图纸核实外墙工程量，清点运到现场OKS温钢模板、模架。
2）穿墙螺栓、多种连接螺栓要入库保留，以防生锈；穿墙螺栓要涂抹润滑油。
4.2温钢模板体系施工工艺

模架内插入外墙保温模板（防火隔离带）
用对拉螺栓固定三角架及模板
拆除三角架及模架
穿墙体对拉螺栓固定模架
三角架内插入外墙模架
浇筑顶板混凝土
室外操作平台上移
绑扎墙体钢筋
安装墙体外侧三角架
绑扎顶板钢筋
支顶板模板
拆墙体内模板
浇筑墙体混凝土
拆墙体外模架
支墙体内模板
立外墙保温模板外模架
安装模板锚件和墙体钢筋连接
立OKS温钢模板

4.3温钢模板体系施工关键点
1）熟悉模板和模板平面部署图纸。安装OKS温钢模板前，检验楼层墙身控制线，门口线及标高线，电线管、电线盒等固定，门窗模就位，预留孔洞模板安装是否适宜。 确定OKS温钢模板排版分隔方案时，应依据外墙尺寸确定排版分隔方案并绘制安装排版图，优先使用主规格OKS温钢模板。
2） OKS温钢模板裁割时，对于无法用主规格安装部位，应事先在施工现场用切割锯切割成为符合要求非主规格尺寸，非主规格板最小宽度不宜小于150mm。
3 ） 安装连接件时，应在施工现场用手电钻在OKS温钢模板预定位置穿孔，安装连接件，每平方米不应少于5个。门窗洞口处可增设连接件。以下图：

4 ） OKS温钢模板安装前，应依据设计图纸和排版图复核尺寸，并设置安装控制线，弹出每块板安装控制线。
5）绑扎钢筋时，在墙体钢筋内应采取方法确保钢筋不发生位移。应在外墙钢筋绑扎合格经验收后立OKS温钢模板。
6） 立OKS温钢模板时，应依据设计排版图分隔方案安装OKS温钢模板，并用绑扎钢丝将连接件和钢筋绑扎定位，先安装外墙阴阳角处板，后安装主墙板。
7） 吊装外墙模架，模架吊装前，必需检验固定钩是否紧固。起吊前，应注意检验模架是否和周围有刮兜现象，立即清理，外。
8） 立内侧模板时，应依据混凝土施工验收规范和建筑模板安全技术规范要求，采取传统做法，安装外墙内侧竹（木）胶合板或钢模板。
9） 安装对拉锚栓时，应依据每层墙、柱高度按传统模板施工方法确定对拉螺栓间距，用电锤安装合金钻头在OKS温钢模板和内侧模板对应位置开洞，开洞位置尽可能和锚栓在一条直线上，穿入对拉锚栓并初步调整螺栓。
10 ） 安装外墙内模板主次愣时，立内侧竖向（40mm*70mm或50mm*80mm）次楞，横向安装水平向2根Φ48*3.5mm钢架管作为主楞，固定内外模板、主次楞，调整模板宽度和垂直度，使之达成施工要求，若采取钢模板工艺参考钢模板支护方法。
（11) 浇筑混凝土时，应用槽型铁皮扣在OKS温钢模板上口形成保护帽。混凝土坍落度应符合泵送混凝土对流动度要求。
（12) 墙体混凝土达成强度后拆除外墙模架及内墙模板，开始安装顶板模板及绑扎顶板钢筋。顶板钢筋完成后，安装墙体外侧三角架，三角架为450mm高和结构墙体成60度夹角三角形模架，三角架以外墙螺栓眼为固定点，使用和三角架焊接成一整体带丝穿墙螺栓穿过墙体螺栓眼，初步固定三角架，前后在三角架内侧插入外墙模架、OKS温钢模板（防火隔离带），经过带丝穿墙螺栓和外墙内侧模板紧固在一起，最终达成固定三角架目标。插入三角架内侧OKS温钢模板（防火隔离带）上边缘高出三角架150mm，使墙面上下形成接茬，确保外墙面平整。三角架图：

（13) 顶板模板及模架安装完成后浇筑顶板混凝土，浇筑完成并满足强度厚拆除三角架。室外操作平台提升，支护上一层墙体模板，反复下一层施工工艺。
（14) 内模板及模架横楞拆除适量和要求，应根据《混凝土施工质量验收规范》GB50204和《建筑施工模板安全技术规范》JGJ162要求实施。
（15) 填充墙砌体外保温应根据国家和北京市相关标准和规程要求施工，且外保温外侧面应和OKS温钢模板外侧在同一垂直立面上。
（16) 接缝及阴阳角处抗裂处理时，应在OKS温钢模板接缝处、阴阳角和和填充墙砌体外保温相交处，用聚合物砂浆抹压找平，并铺设200mm宽耐碱玻纤网格布，加强抗裂处理方法。
（17) 抹面砂浆抹面时，应在OKS温钢模板和自保温填充墙砌体外保温抹面层外侧整体分层抹压20mm厚抹面胶浆，使外立面平整，符合验收要求。
（18) 饰面层施工时，涂料或面砖饰面层应根据设计和《建筑装饰装修工程质量验收规范》GB50210要求进行。
5 质量确保方法
OKS温钢模板质量好坏直接关系到外墙面工程质量，所以必需对OKS温钢模板加工质量进行监控，确保产品质量。OKS温钢模板成品按以下许可偏差标准进行出厂前检验以下
项目
许可偏差
长度，mm
±3
宽度，mm
±2
厚度，mm
±1
对角线差，mm
≤5
板侧面平整度，mm
≤L/750
板面平整度，mm
≤2
注：L为板长
6 安全、文明施工
1、OKS温钢模板施工前，必需进行安全技术交底。持证上岗。
2、OKS温钢模板、模架吊装专员指挥、统一信号，信号工和挂钩人员必需退至安全地方后，才可起吊。严禁人和OKS温钢模板、模架一起吊运。当模架就位或落地时，要预防摇摆碰人或碰坏墙体。
3、OKS温钢模板、模架起吊前，应将吊车位置调整合适，做到稳起稳落，就位正确，严禁人力搬运大模架，严禁OKS温钢模板、模架大幅度摆动或碰撞其它物体。
4、OKS温钢模板、及其支撑系统在安装过程中，设置临时固定设施，严防倾覆。
5、拆除模架严禁操作人员站在正在拆除模板上，模架严禁乱放，保护好模架。
6、五级以上大风不得吊装OKS温钢模板、模架。
7、全部模架及配件拆除完成后，方可将模架吊走，起吊前必需复查。
8、室外操作架每平方米内荷载不得超出150kg。并不许可堆放物料等杂物。
9、对现场堆场进行统一计划，对不一样进场材料设备进行分类合理和储存，并挂牌标明标示，关键设备材料利用专门围栏和库房储存并设专员管理。
10、模架、脚手架在支设、拆除和搬运时，必需轻拿轻放，上下、左右有些人传输。
11、加强环境保护意识宣传。采取有力方法控制人为施工噪声，严格管理，最大程度地降低噪音扰民。
12、全部施工人员必需经过三级安全教育，考评合格后方可上岗。
13、OKS温钢模板、模架吊运、安装、拆除时，必需由专职安全员进行旁站监督。旁站监督员必需确保OKS温钢模板、模架在吊运时使用卡环连接，严禁使用吊钩，严禁两块模架同时吊运。同时，项目关键管理人员进行巡视指导。
14、拆除穿墙螺栓、连接件及拆模使用工具必需妥善保管和放置，不得随意散放在操作平台上，以免吊装时坠落伤人。

温钢模板细部节点图：

模架安装完成立面图

温钢模板安装固定立面图

防火隔离带专用模架（三角架）

门窗洞口四面加强网格布搭接示意图

窗口四面 OKS温钢模板（AB型）做法示意图

OKS温钢模板（AB型）凸窗做法示意图

OKS温钢模板（AB型）施工工艺步骤图
