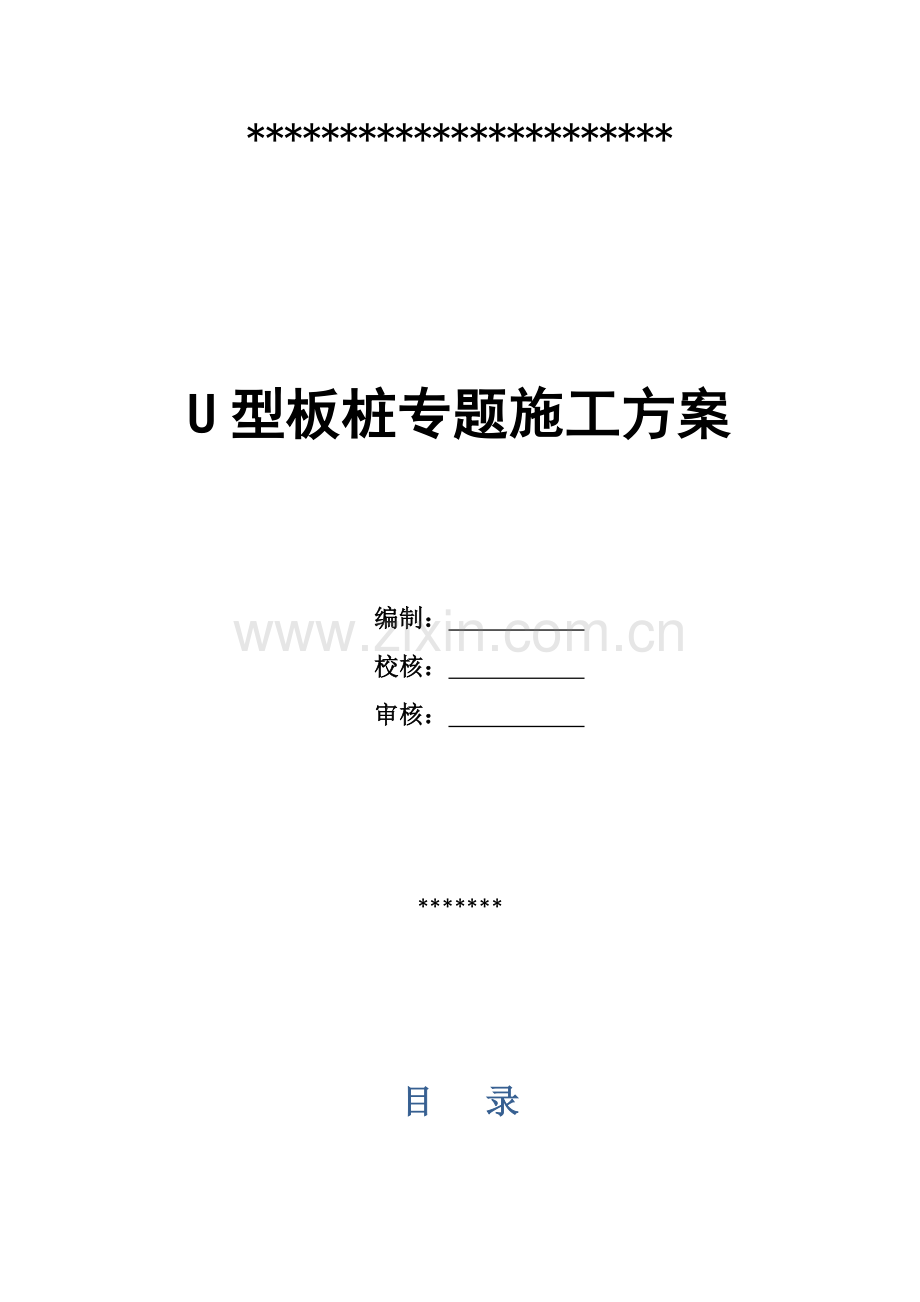

U型板桩专题施工方案

编制：
校核：
审核：

*******

目 录

一、 工程概况 2
二、编制依据 3
三、打桩施工方案 4
四、资源配置计划 8
五、施工技术措施 9
六、安全技术组织措施 10
七、现场文明施工措施 11

一、 工程概况
1、工程概况
******************
2、工程地质
***************
二、编制依据
1、《堤防工程施工规范》
2、《水利水电工程施工通用安全技术规程》
3、《水利水电工程施工质量检验和评定规程》
4、************工程施工图纸
5、本工程施工组织设计及现场勘探资料
三、打桩施工方案
1、施工准备
（1） 施工前甲方应作好“三通一平”，确保设备安全进场。
（2） 施工用电量要满足120KW，作业区域配足照明设施，方便夜间施工。
（3） 施工前应清除河底块石，大致平整工作面，放样查对后进行沉桩，施工场地周围应排水通畅。
（4） U型板桩须含有产品合格证，施工按《先张法U型预应力混凝土板桩》（图集号ZPZ-QC-BZ001）要求进行。
（5） 边桩和周围建筑物（包含临时设施）距离应大于4.5米，打桩区域内场地边桩轴线外扩5米范围内用压机压实。
（6） 关键机械设备调试正常，安全进场。见表1，以下所表示：
机械名称
调试检验关键内容
备注
打桩机
电路系统、关键结构

电焊机
防护罩、电源、接地、接零装置

（7） 测量仪器及其校核。见表2
仪器名称
校核内容
备注
水准仪
光学系统、调平装置等

经纬仪
光学系统、调平装置等

钢尺
热变形特征、刻度、精度等

2、桩验收、起吊、搬运、堆放。
（1）预制板桩由预制厂生产，进入现场成品桩，在施工前应由甲方、监理方、总包方、施工单位共同验收。验收依据：桩结构图，规范中相关预制砼板桩外观检验条款，同时应提供以下资料：桩结构图，材料检验试验汇报，隐蔽工程验收统计，砼强度试验汇报、养护方法等。
（2）预制桩应达成设计强度100%方可起吊，桩在起吊和搬用时，必需做到平衡并不得损坏，水平调运时，吊点距桩端0.207L（L为桩长），单点起吊时，吊点距桩端0.293L。
（3）桩堆放场地应平整坚实，不得产生不均匀沉陷，堆放层数不得超出两层，不一样规格桩应分别堆放。
（4）板桩在施工过程中，搁置点和起吊点应设置在吊钩位置。
3、施工放样
（1） 施放建筑物主轴线，据此及桩位平面图测放桩位，经监理验收合格后方可打桩。
（2） 为了便于在施工过程中或验收时查对轴线及桩位，应在主轴线延长线上距边桩20米以外设控制桩或投设于围墙上。
（3） 打桩机到位后应对样桩进行复核，无误后再对中打桩。
（4） 为了便于控制桩顶标高，应在打桩范围60m外引测两个以上水准控制点，经过监理复核，验收合格后才能使用，并在施工过程中加以保护。
（5） 打桩施工前应先开挖基槽，开挖深度为设计桩顶标高以下50cm。
4、工艺步骤
工艺步骤：平整场地、桩基范围障碍物探摸和清除→放样查对→施打板桩→U型板桩沉桩达成设计高程后，凿出顶部30cm范围内砼→桩身深入帽梁5cm，露出主筋，采取16钢筋和主筋焊接后冒梁锚固→浇筑C30F50帽梁→清除桩后和原护岸间淤泥，片石填实→完工验收
5、打桩质量控制
（1）提锤吊桩
桩机就位后应平稳垂直，桩中心线和打桩方向一致并检验桩位是否正确， 然后将桩锤和桩帽吊起，使锤底高于桩顶，方便进行吊桩。
吊桩用桩架上卷扬机将桩提升就位，吊点位置应在0.293L处，桩提升离地时下部用绳稳应平稳和横向行走，预防撞击桩架，待桩顶送入桩帽后，桩和锤缓缓下滑，桩尖垂直对准桩位中心，再将桩缓缓下放插入土中，扶正桩身，分别从90度两个方向用经纬仪或用线锤调整桩在两个方向垂直度，严格控制桩垂直度在许可误差（5%）范围内。
桩就位后，在桩顶上扣上桩帽，确保桩帽和桩周围有5-10cm间隙，待桩稳定后，即可卸去吊扣，再将桩锤缓缓落在桩帽上，桩锤底面、桩帽上下面及桩顶保持水平、桩、桩锤、桩架在同一中心线上，此时在锤作用下，桩沉入土中一定深度达成稳定位置，再次校正桩位和垂直度，即可打桩。
（2）打桩
初打时应采取小落距轻击桩顶数锤，观察桩身、桩锤、桩架在同一中心线上，待桩身入土一定深度后，桩尖不易移位时，再全距施打。
打桩宜采取重锤低击方法，这么对锤对桩顶冲量小，动量大，桩顶不易损坏，大部分能量用于克服桩身摩擦力和桩顶阻力，桩身反弹小，同时桩锤落距小打桩速度快、效率高。柴油锤正常打桩时，落距宜不超1.8m。
打桩时入土速度应均匀，锤击间隙时间不宜过长，不然会使桩身和土层之间摩擦力恢复，造成固结现象而使打桩困难。打桩时应注意观察桩回弹情况，若桩锤常常性回弹较大，入土速度慢，说明桩锤太轻，若发觉回弹较大，说明桩尖碰到障碍，应停打并找出原因进行处理。若贯入度突增说明桩身可能破坏或碰到软土层、土洞。若贯入度剧变、桩身发生倾斜、移位或严重回弹，桩顶桩身出现裂缝或破坏，应立即停打，分析原因，必需时会同相关人员进行研究分析处理。
打桩属于隐蔽工程，为了确保工程质量，必需对每根桩施工进行全过程进行观察，并做好统计，当桩下沉到靠近设计标高时，应在要求落距下，统计锤击一阵（10锤）后贯入度，当标高未达时，而贯入度已达成时（10㎝/10击）应连续锤击3阵，并确保贯入度在设计要求范围内。施工时以标高控制为主，贯入度控制为参考。
因为地势有一定起伏，桩顶标高控制采取水准仪控制，不可采取桩架划线用目测方法控制标高。
6、沉桩许可偏差
（1）沉桩控制：沉桩许可偏差应符合JTJ 292-98要求。见表2，以下所表示：
序号
项 目
许可偏差（mm）
1
桩顶平面位置
∓50
2
垂直板桩墙纵轴线方向垂直度
∓10
3
沿板墙轴线方向垂直度
∓15
4
钢筋混凝土板桩件缝宽
<25
5
桩尖高程
∓100
（2）对于沉桩过程中出现一场情况，应采取以下有效方法：
A、 沿板桩墙纵轴线方向垂直度偏差超出要求时，对于钢筋混泥土板桩，可采取修凿桩尖斜度方法逐步调整或用加楔形板桩进行调整；
B、 板桩偏移轴线产生平面扭转时，可在后沉板桩中逐根纠正，使墙面平滑过渡；
7、中间验收和完工验收
（1） 按国家标准GB50202-规范要求，施工时对每根桩全部应进行中间验收，由甲方或监理和我方共同进行，中间验收内容包含：预制桩质量及外观尺寸、插桩时倾斜度、接点处理、桩位移、桩预标高和最终贯入度等。
（2） 做好中间验收同时，在以下几方面应跟踪检验：对中时桩位复查，打桩完成检验实际标高。
完工验收在土建施工前，由建设单位组织进行，我方实测桩顶标高及位移，绘制桩位完工图，提交完工资料。
四、资源配置计划
1、工程项目组织机构
本工程实施项目负责制，项目经理由担任过类似项目和施工管理项目经理担任，科学管理。规范施工按ISO9002标准要求实施质量管理。
2、依据该项目标工程特点，施工人员组织计划安排见下表
序号
名称
数量
备注
1
打桩、吊桩指挥
2人
操作证
2
打桩操作工
8人

3
机械操作工
2人
操作证
4
焊工
4人
操作证
5
机修电工
1人
操作证
6
后勤
2人

3、施工关键设备配置见下表
序号
设备名称
规格
单位
数量
用途
1
DD40
6.0T
台
2
打桩
2
配重

吨

提供稳定性
3
GPS

台
1
定位、放线
4
水准仪

台
2
控制标高
5
电焊机
交、直两用
台
4
设备维修
五、施工技术方法
为确保打桩质量和进度要求，施工时严格按现行规范操作规程和设计要求施工。
1、打桩施工前应了解现场土质、土层情况，检验桩机设备和成品桩质量，以免打桩时中途中止造成土层固结，使压桩困难，假如需要停歇，应考虑桩尖停歇在软弱土层中以使两次开启阻力不致过大。打桩时看打桩阻力异常，应立即停压，查明原因。
2、桩基轴线应以业主（监理）提供角桩为依据，极坐标定位。直角坐标验收，在桩位周围不受压桩影响位置，设置水准点。数量不少于2个。妥加保护，常常复核。
3、插桩时，应对桩位进行打桩前校对，正确无误方可插桩，当打至靠近设计标高时，不可过早停，打以免造成不下或超压现象，努力争取一次性将桩顶标高控制在±50mm范围内。
4、打桩过程中，做好相关施工统计，正确统计入土深度，以供判定桩质量及载力时参考。
5、终止打桩条件应据试桩情况，会同相关单位共同确定，施工中如遇异常情况，应立即向相关部门反应，共同研究，协同处理。
6、桩起吊，运输和堆放应符合下列几点。
7、装卸时应轻起轻放，吊运过程应保持平稳，运输过程中支点应满足两点支法位置（支上噗距离桩端0.207L）处，并垫以楔形掩木防滚防滑，堆放层次按DBJ08-302-96相关要求实施。
8、精心组织，做好各规格类型桩堆放，避免场内二次运输，吊点采取单点吊（吊点在0.293L处）。
9、桩端射水孔设置应依据地质条件，和桩基施工单位协商后确定。
10、桩尖切角在阴榫侧。
11、板桩低应变试验：成桩抽样率为2％，单桩缺点面积<20％。
六、安全技术组织方法
1、 严格遵守《安全生产六大纪律》，根据《国家建筑安装工程安全技术规范》及江苏省相关建筑工地文明安全施工要求实施，在醒目外张挂安全示意牌。
2、 严格实施安全技术交底，奖罚制度，实施“三检”教育，逐层进安全技术交底，落实安全方法和劳动保护方法。
3、 项目安全管理目标：无重大事故。
4、 安全确保体系网络图以下：

班
组
安
全
员
打桩组

施
工
员

现
场
安
全
员

机
械
管
理
员

项目经理

安 全 员

5、 安全专职负责安全生产工作，每班班长兼职安全员，实施安全交底制度，电工、焊工、起重机司机、打桩机操作工，必需经过专门训练，熟知本工种安全技术操作规程，在操作中坚守工作岗位，非定岗人员不得随意操作机械及电器设备，严禁酒后作业。
6、 正确使用安全防护用具和劳动保护用具，进入施工现场必需戴安全帽，穿工作服及劳保鞋，严禁赤膊或穿拖鞋上班。
7、 起重指挥应由技术熟练持证人员担当，指挥时应站在能够照料到全方面工作地点，所发信号应事先统一，并做到正确，清楚、严格遵守“十不吊”制度。
8、 全部些人员严禁在起重臂和吊起物品下行走，钢丝绳如有扭结，变形，断丝、锈蚀等异常现象，应立即降低使用标准报废，编结绳扣应是各股松紧一致，编结部分长度不得小于钢丝绳直径15倍，并不得小于30cm。
9、 起吊时吊点必需正确，速度要均匀，桩身应平稳，桩身附着物应清除洁净
10、 施工用电必需符合，施工现场临时用电安全规范（JGJ46-——要求，电焊机要有安全防护罩，且必需接地或接零，主电缆采取三相五芯制电缆，临时用电须经现场电工同意。
11、 打桩机有专员管理、专员操作，严格遵守建筑机械使用安全技术规范（JGJ33-86）。各司其职，严禁串岗。
12、 起拔送桩杆时应扣紧绳扣，设置保险装置。
七、现场文明施工方法
1、落实现任制、定时或不定时检验实施情况，做到有奖有惩、赏罚分明。
2、垃圾集中，工完场清。
3、严禁穿拖鞋、赤膊、短裤作业。
4、施工场地内严禁随意大小便。
5、立即排除场地内积水，主动发明优质施工条件。
6、现场材料堆放有序，布局合理。
7、施工区域应有醒目标标识，拒绝非施工人员进入。
8、夜间作业，最大程度降低噪音，降低扰民。
