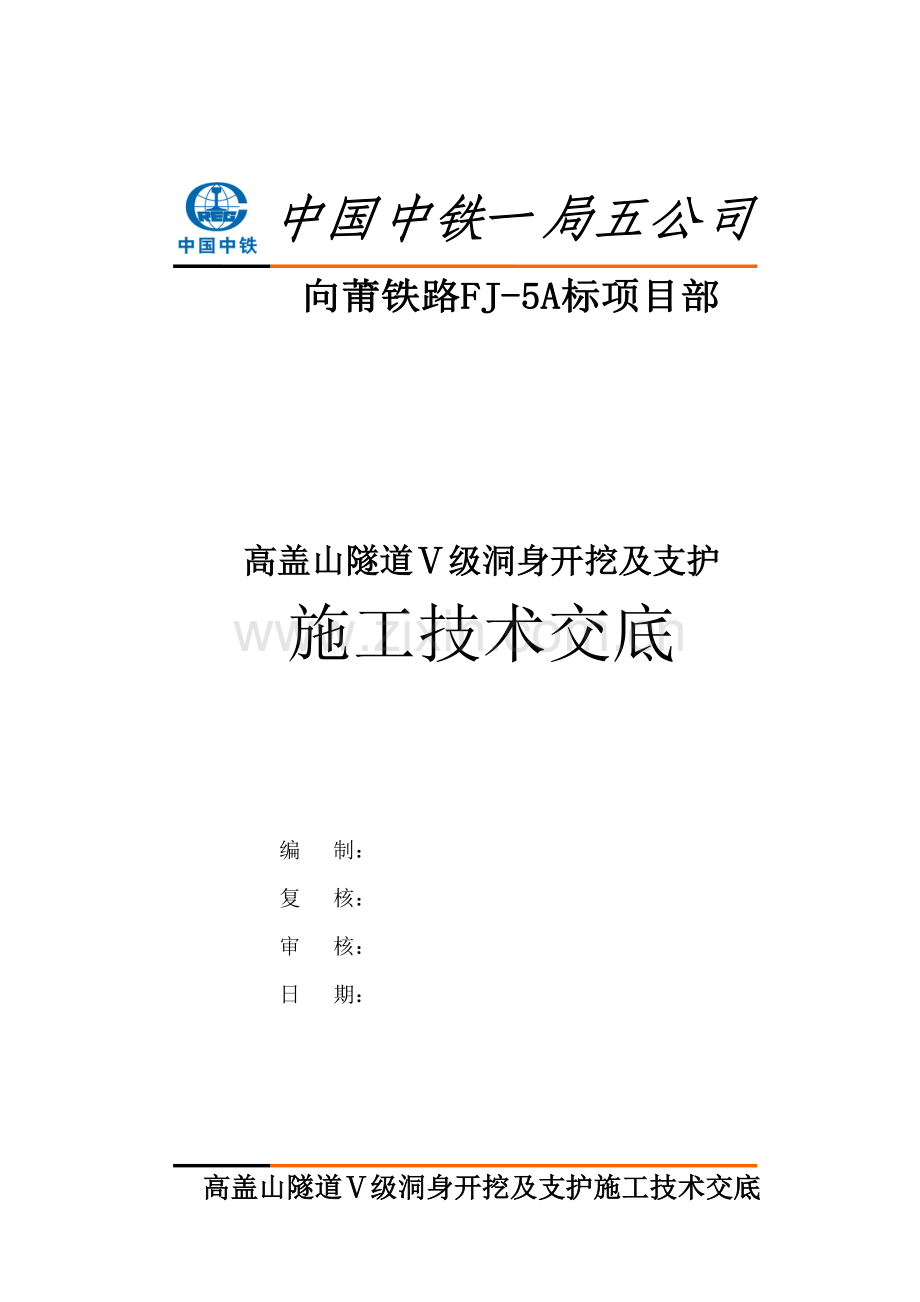

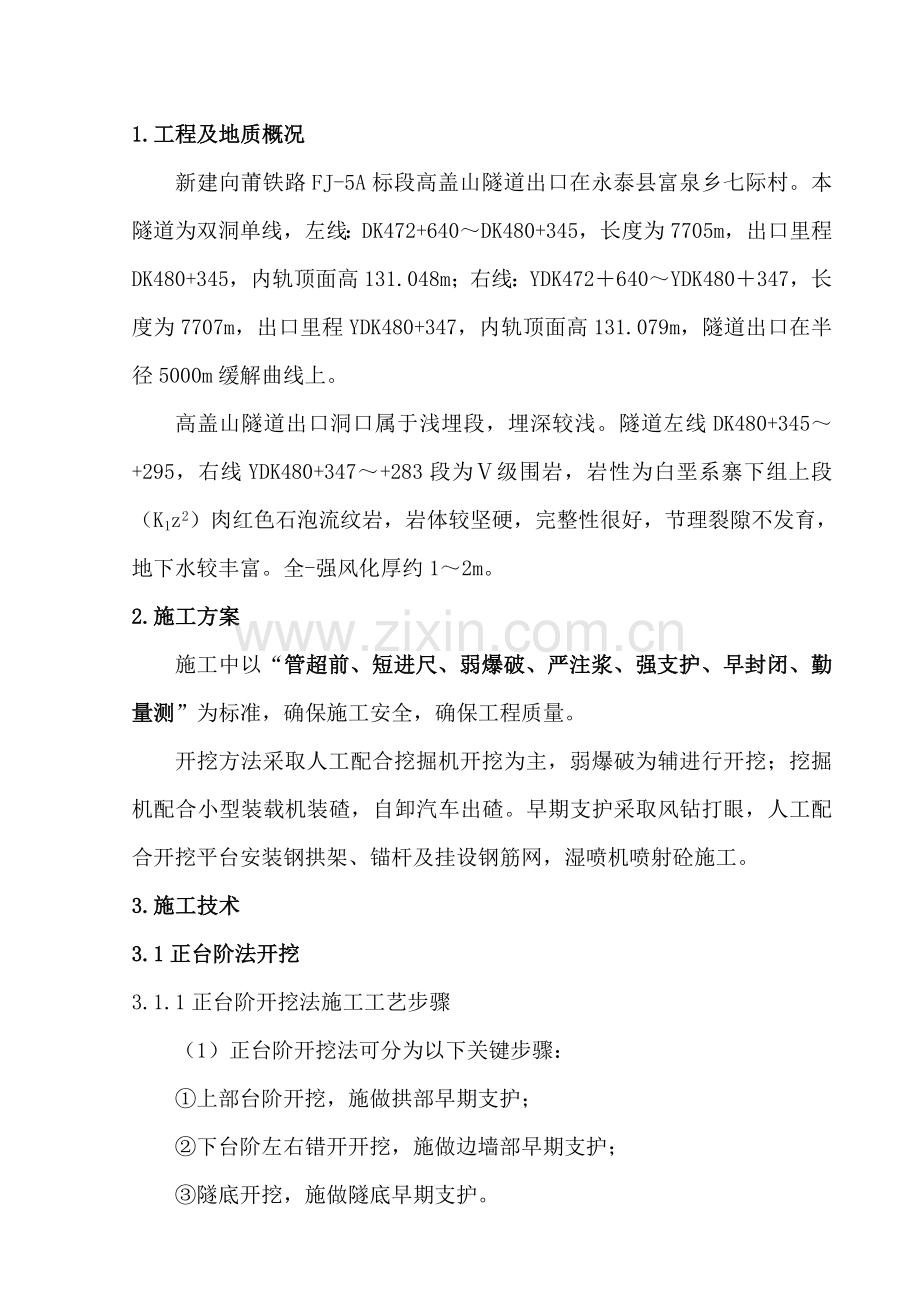

高盖山隧道级洞身开挖及支护施工技术交底编 制：复 核：审 核：日 期：高盖山隧道级洞身开挖及支护施工技术交底1.工程及地质概况新建向莆铁路FJ-5A标段高盖山隧道出口在永泰县富泉乡七际村。本隧道为双洞单线，左线：DK472+640DK480+345，长度为7705m，出口里程DK480+345，内轨顶面高131.048m；右线：YDK472640YDK480347，长度为7707m，出口里程YDK480+347，内轨顶面高131.079m，隧道出口在半径5000m缓解曲线上。高盖山隧道出口洞口属于浅埋段，埋深较浅。隧道左线DK480+345+295，右线YDK480+347+283段为级围岩，岩性为白垩系寨下组上段（K1z2）肉红色石泡流纹岩，岩体较坚硬，完整性很好，节理裂隙不发育，地下水较丰富。全-强风化厚约12m。2.施工方案施工中以“管超前、短进尺、弱爆破、严注浆、强支护、早封闭、勤量测”为标准，确保施工安全，确保工程质量。开挖方法采取人工配合挖掘机开挖为主，弱爆破为辅进行开挖；挖掘机配合小型装载机装碴，自卸汽车出碴。早期支护采取风钻打眼，人工配合开挖平台安装钢拱架、锚杆及挂设钢筋网，湿喷机喷射砼施工。3.施工技术3.1正台阶法开挖3.1.1正台阶开挖法施工工艺步骤（1）正台阶开挖法可分为以下关键步骤：上部台阶开挖，施做拱部早期支护；下台阶左右错开开挖，施做边墙部早期支护；隧底开挖，施做隧底早期支护。每部开挖后均应立即支护，隧底早期支护后应立即施做仰拱，尽早封闭成环。（2）正台阶开挖法施工工艺步骤图以下：测量放样 超前支护 上台阶开挖，施做拱部早期支护否 断面检验满足围岩稳定性评判、修正支护参数下台阶左右错开开挖，施做早期支护 分段开挖隧底，施做早期支护施做仰拱施做仰拱填充正台阶开挖法施工工艺步骤3.1.2施工作业（1）采取正台阶开挖法施工，应将超前地质预报纳入施工工序，并依据工程水文地质改变情况，立即调整台阶长度或施工方法，采取对应技术方法，及早封闭成环，确保施工安全。（2）正台阶开挖法施工应符合下列要求：以机械开挖为主，必需时辅以弱爆破；上台阶应沿开挖轮廓线开挖，开挖后立即支护；下台阶分左右错开平行开挖，平行施做早期支护，早期支护衔接紧密，立即封闭成环；仰拱紧跟下台阶，立即闭合组成稳固支护体系；施工过程经过监控量测，掌握围岩和支护变形情况，立即调整支护参数和预留变形量，确保施工安全；完善洞内临时防排水系统，预防地下水浸泡拱墙脚基础。（3）正台阶开挖法施工步骤第1步，上台阶开挖：在拱部超前支护后进行，开挖上台阶，开挖循环进尺应依据早期支护钢架间距确定，最大不得超出1.8m（钢架设计间距为0.8m），开挖后应立即进行喷、锚、网系统支护，架设钢架，在钢架拱脚以上30cm高度处，紧贴钢架两侧边缘按下倾角30打设一对锁脚锚杆（管），长度为2.5m，锁脚锚杆（管）和钢架牢靠焊接，复喷砼至设计厚度。第2、3步，下台阶左、右侧马口开挖：开挖进尺应依据早期支护钢架间距确定，最大不得超出1.8m（钢架设计间距为0.8m），左右侧马口错开最小距离为5m，开挖后立即初喷4cm砼，立即进行喷、锚、网系统支护，接长钢架，在钢架墙脚以上30cm高度处，紧贴钢架两侧边缘按下倾30打设一对锁脚锚杆（管），长度为2.5m，锁脚锚杆和钢架牢靠焊接，复喷砼至设计厚度。第4步，隧底开挖：每循环开挖长度宜为23m，开挖后立即施做仰拱早期支护，完成两个隧底开挖、支护循环后，然后立即施做仰拱及二次衬砌。3.1.3爆破设计3.1.3.1设计参数详见专题钻爆设计施工交底3.1.3.2爆破施工步骤爆破设计和设计审批 配置专业施爆人员 爆区放样用机械或人工清除施爆区覆盖层和强风化岩面布孔 钻孔 爆破器材检验和测验 炮孔检验和废碴清除 装药并安装引爆器材部署安全岗和撤出施爆区及飞石、强地震波影响区内施工人员起爆 清除瞎炮解除警戒 装、运洞碴。3.1.3.3相关技术要求1、相关作业人员必需严格落实实施钻爆设计专题思想。因围岩改变或其它客观需要调整钻爆参数，必需经过主管技术人员认可。2、光面爆破标准断面轮廓和设计轮廓基础一致，两茬炮错台不得大于15cm；周围眼痕迹保留率硬岩大于80，中硬岩大于70，软岩大于60；杜绝欠挖，严格控制超挖量，使其控制在规范许可范围内；3、周围眼位置必需布设在断面轮廓线上，间距35cm，许可误差5cm。4、钻眼努力争取“准、平、齐”确保钻眼深度一致，深度许可误差5cm。5、爆破工装药应按钻爆设计进行，不得人为随意增减药量，正确控制起爆次序及周围眼装药量，周围眼必需采取25卷，对于围岩坚硬地段可合适增加一卷作为底药，全部炮孔均应用炮泥塞，以确保爆破效果。爆破工装药前应检验钻眼质量，对不合格孔眼有权要求开挖工重钻，直至符合要求为止。6、测量人员必需正确控制断面中线、标高，正确描绘断面轮廓线。3.2正台阶法早期支护早期支护由C25网喷砼、锚杆、钢筋网和钢架等组成，各部分联合受力。早期支护应在开挖后立即施做，以确保围岩自然承载力，其施工工艺步骤：开挖清理岩面初喷砼封闭岩面施做系统锚杆，挂钢筋网安装钢拱架复喷砼至设计厚度量测数据分析、反馈早期支护施工工艺步骤3.2.1初喷砼封闭岩面：初喷砼应在开挖后立即进行。用高压风自上而下吹净岩面，埋设控制喷射砼厚度标志钉。工作面滴水或淋水时，宜采取钻孔埋管做好引排水。大面积潮湿岩面宜采取粘结性强砼，经过添加外加剂，掺和剂改善砼性能，也可采取干喷形式快速封闭渗水岩面。喷射砼必需满足设计强度、厚度及其和岩面粘结力要求 。喷射作业应分段分片依次进行，喷射作业从拱脚或墙脚自下而上进行，作业时应避免上部喷射回弹料虚掩拱（墙）脚；先找平凹洼部分。后喷射凸出部分，各部平顺连接。喷头应和受喷面垂直，喷嘴口至受喷面距离宜保持在0.61.2m，沿水平方向以螺旋形画圆移动。3.2.2系统锚杆、钢筋网施做应符合下列要求：初喷砼后应立即施做锚杆，锚杆必需设置垫板。隧道拱部系统锚杆为中空注浆锚杆，边墙采取砂浆锚杆。钢筋网采取环纵向为8mm钢筋，网格尺寸20cm20cm，搭接长度为1个网格或20cm，网片间采取焊接方法连接。钢筋网随受喷面起伏铺设，其间隙不应大于3cm，钢筋网应和锚杆、钢架连接牢靠，且钢筋保护层厚度大于4cm。3.2.3安装钢架应符合下列要求：拱部单元安装工序：放样确定钢架基脚位置施做定位锚杆架设钢架布设纵向连接筋。墙部单元安装工序：墙脚部位铺设槽钢垫板施做定位锚杆对应拱部单元架设墙部钢架单元布设纵向连接筋。拱、墙部钢架单元宜采取栓接方法连接。加强钢架拱（墙）脚锁脚锚杆（管）施工，各台阶每单元钢架拱（墙）脚以上30cm高度处，紧贴钢架两侧边缘按下倾角30打设4根锁脚锚杆（管），锁脚锚杆（管）和钢架牢靠焊接，以控制基脚变形。钢架拱（墙）脚应架设在稳定基岩上或底部铺垫槽钢，以确保钢架基础稳固；钢架间距、横向位置和高程和设计位置偏差不超出5cm，垂直度许可偏差2；钢架应和纵向连接筋、锁脚锚杆焊接牢靠，钢架和围岩间隙不应大于5cm。3.2.4喷射砼厚度应符合设计要求，二次复喷砼应分层喷射，每层厚度宜为56cm。喷射砼表面应平顺，无空鼓、裂缝、酥松，平整度宜采取2m靠尺检验，许可偏差为边墙5cm、拱部7cm。3.3正台阶法仰拱施工1、隧底开挖应采取全幅分段施工，上面铺设仰拱栈桥，每循环开挖长度宜控制在4m以内。当仰拱施工滞后下部台阶开挖面3040m时，应停止前方工作面开挖或短距离跳槽进行隧底开挖。短距离跳槽次数不得多出3次，每次跳槽间隔不得大于10m。2、隧底开挖后，应立即清除虚渣、杂物、泥浆、积水，立即初喷4cm厚砼封闭岩面，根据设计要求安装仰拱钢架，复喷砼至设计厚度，使早期支护立即闭合成环。3、仰拱应超前拱墙衬砌，仰拱砼应分段全幅浇注，一次成型，不留纵向施工缝，仰拱环向施工缝和变形缝应设置止水带。仰拱表面应平顺，不积水。4、仰拱填充砼应在仰拱砼终凝后浇筑，浇筑前应清除仰拱表面杂物和积水，连续浇筑，一次成型，不留纵向施工缝。填充砼强度达成设计强度100%后许可车辆通行。仰拱填充表面坡度应符合设计要求，应平顺、排水通畅、不积水。4.施工控制关键点1、正台阶法施工应做好工序衔接。工序安排应紧凑，尽可能降低围岩暴露时间，避免因长时间暴露引发围岩失稳。早期支护应立即封闭成环，全断面早期支护闭合时间宜控制在15d左右，有条件时应尽可能缩短闭合时间；仰拱应超前施做，仰拱距上台阶开挖工作面宜控制在3040m，铺设防水板、二次衬砌等后续工作应立即进行；二次衬砌距仰拱宜保持2倍以上衬砌循环作业长度，但不得大于50m。2、在满足作业空间和台阶稳定前提下，应尽可能缩短台阶长度，关键土长度应控制在35m，宽度宜为隧道开挖宽度1/31/2。3、正台阶法开挖施工应严格控制开挖长度，依据围岩地质情况，合理确定循环进尺，每次开挖长度不得超出1.8m；开挖后立即初喷4cm砼，以降低围岩暴露时间。4、严格按设计要求施做超前支护，控制好超前支护外插角，严格按注浆工艺加固地层，确保隧道开挖在超前支护保护下施工。5、隧道周围部位应预留30cm人工开挖，其它部位宜采取机械开挖，局部需要爆破时，必需采取弱爆破，不得超挖。施工时应严格控制装药量，降低对围岩扰动。6、下台阶左右侧开挖应错开，严禁对开，左右侧错开最小距离为5m。7、钢架应严格按设计及规范要求加工制作和架设。钢架应架设在坚实基面上，严禁拱（墙）脚悬空或用虚渣回填。钢架应和锁脚锚杆（管）焊接牢靠。8、隧道超挖部位必需回填密实，严禁早期支护背后存在空洞。必需时早期支护背后应进行充填注浆，确保早期支护和围岩密贴。9、施工过程中可采取增加拱（墙）脚锁脚锚杆（管）、增设钢架拱（墙）脚部位纵向连接筋、扩大拱（墙）脚早期支护基础及增设拱（墙）脚槽钢垫板等增强拱（墙）脚承载力等方法控制变形。10、应加强监控量测工作，依据量测结果，立即调整支护参数，确定二次衬砌施做时间，进行信息化施工管理。11、应完善洞内临时防排水系统，严禁积水浸泡拱（墙）脚及在施工现场漫流，预防基底承载力降低。当地层含水量大时，上台阶开挖工作面周围宜开挖横向水沟，将水引至隧道中部或两侧排水沟排出洞外。必需时应配合井点降水等方法，降低地下水位至隧道仰拱以下，确保施工顺利进行。反坡施工时应设置集水坑集中抽排。12、隧道施工应加强洞内通风，作业环境应符合职业健康及安全标准。5.施工质量要求1、在企业职员中树立“质量关系千万家，搞好质量人人抓”观念，使其认识到质量工作好坏和企业、个人利益关系，把质量工作贯穿到施工全过程中，深入到企业每个人，形成道道工序齐抓共管理，上下自律，使工程质量一直处于受控状态。2、坚持测量双检制，锚杆、网片等各个工序严格根据设计、规范、交底进行施作，现场监控人员严格把关。3、隧道开挖严格控制超欠挖，超挖部分在施作支护时用同级砼回填密实；拱脚和墙脚以上1.0m范围内严禁欠挖。6.施工安全方法1、利用多种宣传工具，采取多个教育形式，使职员树立安全第一思想，不停强化全员意识，建立安全确保体系，使安全管理制度化、教育常常化。2、对爆破人员进行爆破技术培训，无合格证者不得从事爆破作业，对爆破器材运输、检验、试验、加工等特制订专门安全操作守则，库房设置应取得地方公安部门同意。3、爆破时发安全信号，增设安全警戒，发觉瞎炮，采取安全、可靠方法由专业人员进行引爆处理。4、爆破完成爆破员检验后，专职找顶工找顶，对开挖面及其周围加强检验，如可能产生险情时，应急时采取方法进行处理，以确保施工安全。5、施工人员抵达工作地点时，应检验工作面是否处于安全状态，并具体检验支护是否牢靠、如有松动石块或裂缝，应立即给予处理。6、车辆行驶过程中严禁超车，会车时应做到空车让重车。同向行驶时两车前后保持20米距离。 7.环境保护施工要求1、认真落实实施各级政府相关水土保护、环境保护方针政策和法令，结合设计文件和工程特点，立即上报相关环境保护设计单位，切实按同意文件组织实施。2、严禁乱丢垃圾，保护生活环境。3、施工废水，生活废水不得污染水源、耕地、农田、浇灌渠道，工地垃圾立即运到指定地点处理。4、场地废料、应按要求处理，预防水土流失。中铁一局五企业向莆铁路FJ-5A标项目技术部11月20日
