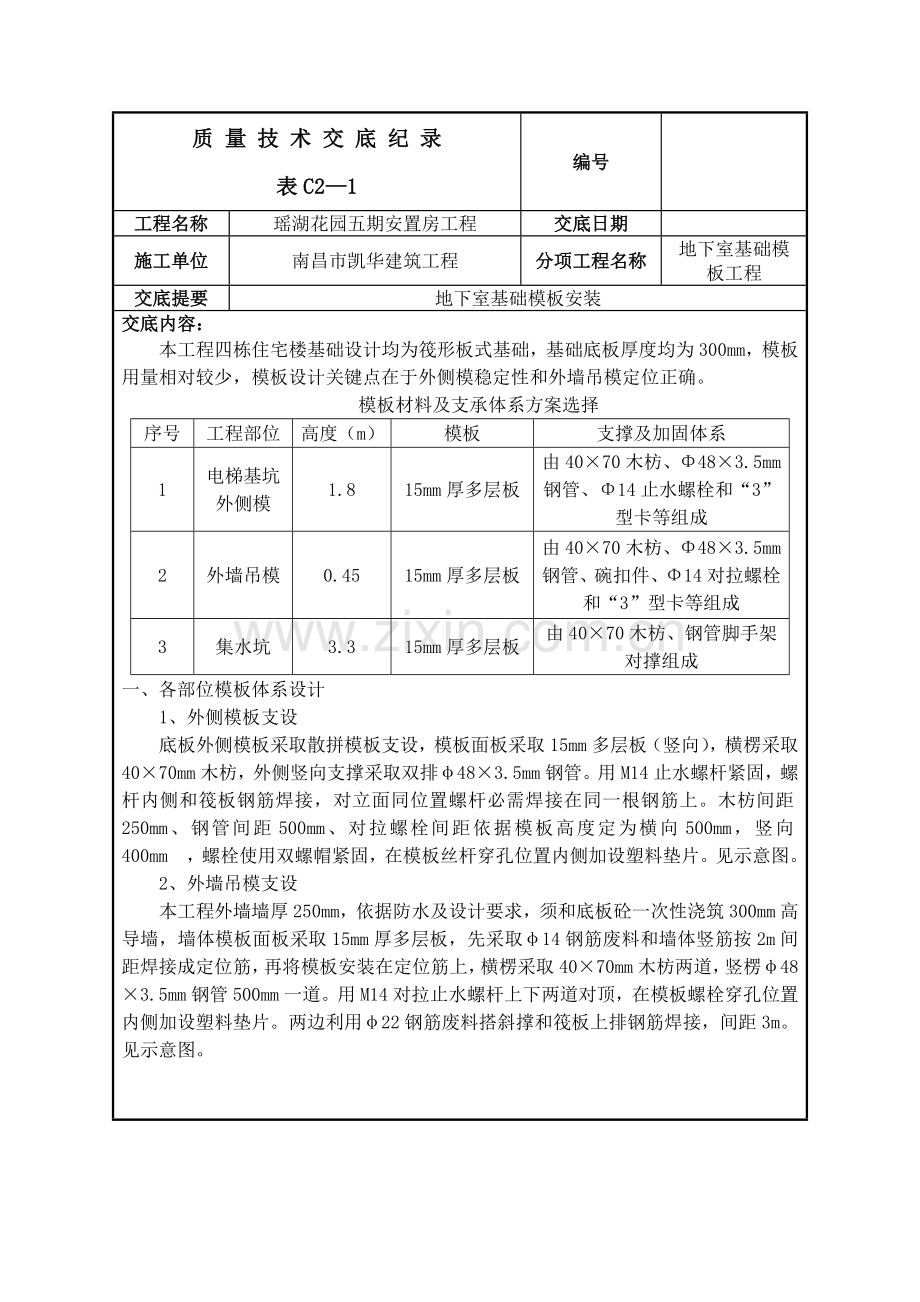

质 量 技 术 交 底 纪 录表C21编号工程名称瑶湖花园五期安置房工程交底日期施工单位南昌市凯华建筑工程分项工程名称地下室基础模板工程交底提要地下室基础模板安装交底内容：本工程四栋住宅楼基础设计均为筏形板式基础，基础底板厚度均为300mm，模板用量相对较少，模板设计关键点在于外侧模稳定性和外墙吊模定位正确。模板材料及支承体系方案选择序号工程部位高度（m）模板支撑及加固体系1电梯基坑外侧模1.815mm厚多层板由4070木枋、483.5mm钢管、14止水螺栓和“3”型卡等组成2外墙吊模0.4515mm厚多层板由4070木枋、483.5mm钢管、碗扣件、14对拉螺栓和“3”型卡等组成3集水坑3.315mm厚多层板由4070木枋、钢管脚手架对撑组成一、各部位模板体系设计1、外侧模板支设底板外侧模板采取散拼模板支设，模板面板采取15mm多层板（竖向），横楞采取4070mm木枋，外侧竖向支撑采取双排483.5mm钢管。用M14止水螺杆紧固，螺杆内侧和筏板钢筋焊接，对立面同位置螺杆必需焊接在同一根钢筋上。木枋间距250mm、钢管间距500mm、对拉螺栓间距依据模板高度定为横向500mm，竖向400mm，螺栓使用双螺帽紧固，在模板丝杆穿孔位置内侧加设塑料垫片。见示意图。2、外墙吊模支设本工程外墙墙厚250mm，依据防水及设计要求，须和底板砼一次性浇筑300mm高导墙，墙体模板面板采取15mm厚多层板，先采取14钢筋废料和墙体竖筋按2m间距焊接成定位筋，再将模板安装在定位筋上，横楞采取4070mm木枋两道，竖楞483.5mm钢管500mm一道。用M14对拉止水螺杆上下两道对顶，在模板螺栓穿孔位置内侧加设塑料垫片。两边利用22钢筋废料搭斜撑和筏板上排钢筋焊接，间距3m。见示意图。3、集水坑、电梯井模板支设底板内有包含电梯井，集水坑等，深度为1.2、1.5、1.7m不等，模板采取15mm多层板根据集水坑或电梯井尺寸先在木工加工场安装成一个无盖封闭箱，再定位放入，底面模板预留500洞口以浇筑砼时透气，上面必需压重，外侧竖向支撑采取双排483.5mm钢管，横楞采取4070mm木枋间距250，对撑采取483.5mm钢管间距对撑。二、模板工程施工关键点1、材料要求(1)模板支撑所使用钢管，严禁使用弯曲、锈蚀、端口不平钢管，对有裂缝扣件及松口螺丝帽必需更换。(2)模板板材采取15厚多层板模，木模使用之前必需刷脱模剂。当模板出现破损立即修补、截边。不能修补要更新模板。模板加工不能在现场加工，必需在木工加工场，弹线切割，在同一部位、同一尺寸情况下做好标示编号。(3)模板连接件为丝杆，在内侧模板需加木垫片，要常常检验螺帽是否松动、滑丝并立即更换。(4)模板钻孔必需在加工场统一设置，现场不准钻孔。2、施工步骤1）底板侧模施工步骤木工场加工模板模板背木枋钻螺栓孔-现场放线定位模板初就位试穿螺栓螺栓和主底板主筋焊接初步紧固螺栓模板精调、紧固螺栓模板底边缝处理2）外墙吊模施工步骤木工场加工模板模板背木枋钻螺栓孔-现场放线定位吊模支脚焊接模板就位-试穿螺栓、初步紧固螺栓模板上口夹具及对撑安装-模板精调、紧固螺栓。3）电梯坑模板施工步骤木工场加工模板模板背木枋现场放线定位模板支脚焊接模板就位对撑架子搭设、对撑模板精调。3、关键施工关键点1）因为基坑边坡距离较远且承载力不够，底板外侧模采取丝杆连接紧固，丝杆和主筋焊接，单面10d，丝杆间距横向500mm，竖向400mm，底排丝杆距垫层200mm，并和主筋焊接位置等高，上层螺杆向下弯折焊接，预防模板浇筑过程中模板上浮，弯折角度45。2）为确保模板稳定及牢靠性，用钢管斜撑和丝杆螺栓处顶紧，间距500mm。基坑边模底边缝采取垫压憎水海棉条预防漏浆。3）木枋在背楞之前需对模板接触面进行刨平调直，而且确保有效高度大于90mm。三、模板工程质量确保方法1、模板清理模板清理洁净是确保混凝土成型质量，确保混凝土外观美观关键一环，所以在模板检验过程中模板清理应作为一个关键来检验。模板清理包含本身板面、侧面及背楞清理，模内清理。拆除模板应立即进行清理。首先用大铁铲将混凝土泥块铲除，用铁錾、小铁锤将模板背楞敲洁净；然后先用湿拖布将板面泥浆、灰尘拖刷一二遍，再用干拖布擦干；最终用棉丝蘸油性脱模对板面进行擦拭，脱模剂应满涂，擦拭遍数以不流坠，板面见光为宜。板面有破损、凹凸及变形应立即进行修补. 模板清理洁净后立即进行标识，标识内容为“模板已清理、待用”；对未清理模板也应进行标识，标识内容为“模板待清理”；对变形较大需要维修模板也应进行标识，标识内容为“模板须维修、停用”。2、板缝处理板拼缝板采取硬拼缝，即模板和模板之间不粘贴海绵条，板缝可贴胶带预防漏浆；当模板边局部有损坏时，应切除损坏部分以免影响拼缝质量；在顺次龙骨方向两块模板拼缝处应有次龙骨木枋，当木枋按设计间距排列在此处无木枋时，应附加木枋。为了保护多层板周围不被损坏且提升模板周转率，采取封边漆对多层板定时封边。木枋次背楞和模板面及和外背楞要求接触严密，接触严密能愈加好地确保模板整体刚度，确保墙面平整不涨模。3、拆模时间控制侧模需要在混凝土确保不缺棱掉角后方准拆模，拆模后立即恢复原保温及养护方法。四、质量通病防治方法1、模板支设偏位通病：拆模后，发觉混凝土浇注成品实际位置和建筑物轴线偏移。预防方法:1）模板轴线放线后，要有专员进行技术复核，无误后才能支模。2）模板根部和顶部必需设限位方法，如采取焊接钢件限位，以确保底部和顶部位置正确。3）支模时拉水平、竖向通线，以确保模板水平、竖向位置正确。4）确保模板及其支架含有足够强度、刚度和稳定性。5）混凝土浇捣前，对模板轴线、支架、顶撑、螺栓进行认真检验、复核，发觉问题立即进行处理。6）混凝土浇捣时，要均匀、对称下料，浇灌厚度控制在施工规范许可范围内。2、变形施工荷载及混凝土浇捣时侧向压力和振捣时产生荷载，易引发混凝土底板边缘爆模，施工前应检验模板支撑、支架刚度及稳定性，以确保混凝土浇捣质量。3、标高偏差1）模板根部须做找平。2）模板顶部设标高标识，严格按标识施工。3）施工前对标高轴线进行复核，实施多道关口把关，把标高控制正确。五、安全设施及其管理1、支模和拆模防护支模可使用马凳操作，不得在连接件和支撑上攀登上下。模板上有预留洞时，应在安装后将洞盖没。拆模作业，配置登高用具或搭设支架。2、深坑边防护本工程深坑达7m左右，施工场地周围狭小，沿基坑周围采取直径48钢管搭设防护栏杆，高度1.5m，两道横杆、一道挡脚板，挡脚板高度180mm，满挂安全网。现场设人员上下坡道两个，坡道二侧设防护栏杆二道和挡脚板，坡道采取防滑方法。3、个人防护电焊作业佩戴有色防护目镜。深基坑作业要求穿防滑鞋、扣紧袖口和脚管。其它工种个人防护严格实施各工种安全操作规程中要求要求。安全帽：经相关部门按国家标准检验合格后使用，不使用缺衬、缺带及破损安全帽。正确使用，扣好帽带。进入施工现场必需戴好安全帽。4、防火设施设常规消防器材，通常每一百平方米配置两只十公升灭火机。消防器材、设施完好有效，周围不堆放物品，有专员负责维护管理。焊割作业点，和氧气瓶，乙炔瓶等危险物品距离大于10m，和易燃易爆品距离不少于30m，不然有安全隔离设施。氧气瓶，乙炔瓶存放距离大于2m，使用距离不少于5m，离明火距离大于10m，氧气瓶、乙炔瓶等焊割设备上安全附件完整有效。审核人交底人接收交底人技 术 交 底 记 录表C2-1编号工程名称瑶湖五期安置房工程交底日期施工单位南昌市凯华建筑工程分项工程名称地下室基础模板工程交底提要地下室基础模板安装交底内容：基础底板模板安装操作工艺、质量标准、成品保护、安全教育应注意事项等。一级交底交底人： 年 月 日接收交底人： 年 月 日二级交底交底人： 年 月 日接收交底人： 年 月 日三级交底交底人： 年 月 日接收交底人：审核人交底人接收交底人1、 本表由施工单位填写，交底单位和接收交底单位各存一份。2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填。安 全 技 术 交 底 纪 录表C21编号工程名称瑶湖花园五期安置房工程交底日期施工单位南昌市凯华建筑工程分项工程名称地下室基础模板工程交底提要地下室基础模板安装交底内容：木模板制作、安装安全技术交底1作业前检验作用工具是否存在隐患，如手柄有没有松动、断裂等，手持电动工具漏电保护器应试机检验，合格后方可使用，操作时应戴绝缘手套。2上下沟槽或构筑物时应走马道或安全梯，严禁搭乘吊具、攀登脚手架上下。3支搭大模板必需设专员指挥，模板工和起重机驾驶员应协调配合，做到稳起、稳落、稳就位。在起重机机臂回转范围内不得有没相关人员。4安全梯不得缺档，不得垫高。安全梯上端应绑牢，下端应有防滑方法，人字梯底脚必需拉牢。严禁两名以上作业人员在同一梯上作业。5施工现场必需用火时，应事先申请用火证，并设专员监护。6高处作业时，材料必需码放平稳、整齐。手用工具应放入工具袋内，不得乱扔乱放。搬手应用小绳系在身上，使用铁钉不得含在嘴中。7作业前认真检验模板、支撑等构件是否符合要求，钢板有没有严重锈蚀工变形，木模板及支撑材质是否合格。不得使用腐朽、劈裂、扭裂、弯曲等有缺点木材制作模板或支撑材料。8使用手锯时，锯条必需调紧适度，下班时要放松，预防再使用时忽然断裂伤人。9作用旧木料前，必需清除钉子、水泥黏结块等。10使用锛子砍料必需稳、准，不得用力过猛，对面2m内不得有些人。11作业中应随时清扫木屑、刨花等杂物，并送到指定地点堆放。12槽内支模前，必需检验槽帮、支撑，确定无塌方危险。向槽内运料时，应使用绳索缓放，操作人员应相互呼应。支模作业时应随支随固定。13作业前应检验所用工具、设备，确定安全后方可作业。14使用支架支撑模板时，应平整压实地面，底部应垫5厚木板。必需按安全技术要求将各结点拉杆、撑杆连接牢靠。15基础及地下工程模板安装之前，必需检验基坑土壁边坡稳定情况，基坑上口边缘1m以内不得堆放模板及材料，向槽（坑）内运输模板构件时，严禁抛掷。使用溜槽或起重机械运输，下方操作人员必需远离危险区。16操作人员上、下架子必需走马道或安全梯，严禁利用模板支撑攀登上下，不得在墙顶、独立梁及其它高处狭窄而无防护模板上行走。严禁人高处向下方抛物。搬运模板时应稳拿轻放。17支架支撑竖直偏差必需符合安全技术要求，支搭完成后必需验收合格方可进行支模作业。18必需按模板设计和安全技术交底要求支模，不得盲目操作。19模板工程作业高度在2m和2m以上时必需设置安全防护设施。20木工场和木质材料堆放场地严禁烟火，并按消防部门要求配置消防器材。21模板立柱顶撑必需设牢靠拉杆，不得和门窗等不牢靠和临时物件相连接。模板安装过程中，不得间歇，柱头、搭头、立柱等必需安装牢靠成整体后，作业人员才能够离开。暂停作业时，必需进行检验，确定所支模板、撑杆及连接件稳固后方可离开现场。22作业场地应平整坚实，不得积水，同时，应排除现场不安全原因。23配合吊装机械作业时，必需服从信号工统一指挥，和起重机驾驶员协调配合，机臂回转范围内不得有没相关人员。支架、钢模板等构件就位后必需立即采取撑、拉等方法，固定牢靠后方要摘钩。24组装立柱模板时，四面必需设牢靠支撑，如柱模高度在6m以上，应将多个柱模连成整体，支设独立梁模板应搭设临时工作平台，不得站在柱模上操作，不得站在梁底板模上行走和立侧模。25支、拆模板作业高度在2m以上（含2m）时，必需搭设脚手架，按要求系好安全带。26在支架和模板间安置木楔等卸荷装置时，木楔必需对称安装，打紧钉牢。27在浇注混凝土过程中必需对模板进行监护，仔细观察模板位移、变形情况，发觉异常时必需立即采取稳固方法 。当模板变位较大，可能坍毁时，必需立即通知现场作业人员离开危险区域，并立即汇报上级。木料（模板）运输和码放安全技术交底作业前检验使用运输工具是否存在隐患，经地检验，合格后方可使用。施工现场必需用火时，应事先申请用火证，并设专员监护。木工场和木质材料堆放场地严禁烟火，并按消防部门要求配置消防器材。成品半成品木材应堆放整齐，不得任意乱放，不得存放在施工范围之内，木材码放高度不超出1.2m为宜。安全梯不得缺档，不得垫高。安全梯上端应绑牢，下端应有防滑方法，人字梯底脚必需拉牢。严禁两名以上作业人员在同一梯上作业。上下沟槽或构筑物应走马道或安全梯，严禁搭乘吊具、攀登脚手架上下。木料（模板）运输和码放应根据以下要求进行：作业前应对运输道路进行平整，保持道路坚实、通畅。便桥应支搭牢靠，桥面宽度应小车宽最少1m，且总宽度不得小于1.5 m，便桥两侧必需设置防护栏和挡脚板。使用起重机作业时必需服从信号工指挥，和驾驶员协调配合，机臂回转范围内不得有没相关人员。地上码放模板高度不得超出1.5 m架子上码放模板不得超出3层。使用手推车运料时，在平地上前后车间距不得小于2m，下坡时应稳步推行，前后车间距应依据坡度确定，不过不得小于10m。不得随意靠墙堆放材料。拼装、存放模板场地必需平整坚实、不得积水。存放时，底部应垫方木，堆放应稳定，立放应支撑牢靠。不得将材料堆放在管道检验、消防井、电信井、燃气抽水缸井等设施上。用架子车装运材料应两人以上配合操作，保持架子车平稳，拐弯示意，车上不得乘人。运输木料、模板时，必需绑扎牢靠，保持平衡。模板拆除施工安全技术交底1.作业前检验使用工具是否存在隐患,如手柄有没有松动、断裂等，手持电动工具漏电保护器应试检验，合格后方可使用，操作时应戴绝缘手套。2.安全梯不得缺档,不得垫高.安全梯上端应绑牢,下端应有防滑方法,人字梯底脚必需拉牢.严禁两名以上作业人员在同一梯上作业.3.拆木模板、起模板钉子、码垛作业时，不得穿胶底鞋，着装应紧身利索。4高处作业时，材料必需码放平稳、整齐。手用工具应放入工具袋内，不得乱扔乱放，搬手应用小绳系在身上，使用铁钉不得含在嘴中。5拆除大模板必需设专员指挥，模板工和起重机驾驶员应协调配合，做到稳起、稳落、稳就位。在起重机机臂回转范围内不得有没相关人员。6必需按拆除方案和专题技术交底要求作业，统一指挥，分工明确。必需按程序作业，确保未拆部分处于稳定、牢靠状态。应根据先支后拆、后支先拆循序，先拆非承重模板，后拆承重模板及支撑，在拆除用小钢模板支撑顶板模板时，严禁将支柱全部拆除后，一次性拉拽拆除，已经拆活动模板，必需一次连续拆完，方可停歇，严禁留下不安全隐患。7严禁使用大面积、推方法拆模。拆模板时，必需按志项技术交底要求先拆除卸荷装置。必需按要求程序拆除撑杆、模板和支架。严禁在模板下方用撬棍撞、撬模板。8上下沟槽或构筑物应走马道或安全梯，严禁搭乘吊具、攀登脚手架上下。9拆模板作业时，必需设警戒区，严禁下方有些人进入。拆模板作业人员必需站在平稳可靠地方，保持本身平衡，不得猛撬，以防失稳坠落。10拆除电梯井及大型孔洞模板时，下层必需支搭安全网等可靠防坠落安全方法。11严禁使用吊车直接吊除没有撬松动模板，吊运大型整体模板时必需拴结牢靠，且吊点平衡，吊运大钢模板时必需用卡环连接，就位后必需拉接牢靠方可卸除吊钩。12使用手锯时，锯条必需调紧适度，下班时要放松，预防再使用时忽然断裂伤人。13使用吊装机械拆模时，必需服从信号工统一指挥，必需待吊具挂牢后方可拆支撑。模板、支撑落地放稳后方可摘钩。14拆除模板必需满足拆除时所需混凝土强度，经工程技术领导同意，不得因拆模而影响工程质量。15拆模板作业高度在2m以上（含2m）时，必需搭设脚手架，按要求系好安全带。16.成品半成品木材应堆放整齐，不得任意乱放，不得存放到在施工程范围之内，木材码放高度不宜超出1.2m。17.应随时清理拆下物料，并边拆，边清，边运，边按规格码放整齐。拆木模是，应随拆随起筏子。楼层高处拆除模板严禁向下抛掷。暂停拆模时，必需将活动件支稳后方可离开现场。审核人交底人接收交底人1、 本表由施工单位填写，交底单位和接收交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填。
