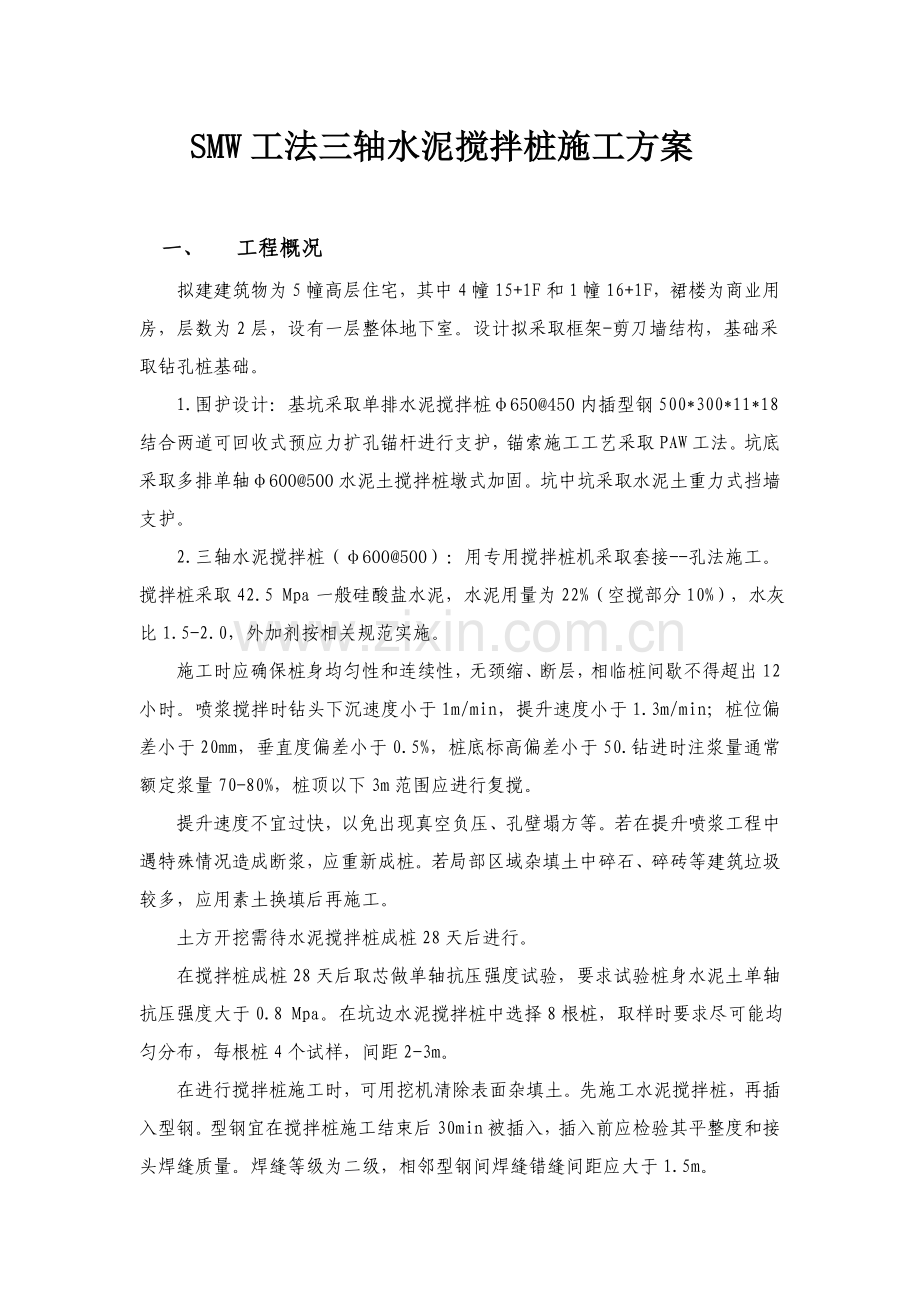

SMW新工法三轴水泥搅拌桩综合项目施工专项方案.doc

SMW工法三轴水泥搅拌桩施工方案一、 工程概况拟建建筑物为5幢高层住宅，其中4幢15+1F和1幢16+1F，裙楼为商业用房，层数为2层，设有一层整体地下室。设计拟采取框架-剪刀墙结构，基础采取钻孔桩基础。1.围护设计：基坑采取单排水泥搅拌桩650450内插型钢500*300*11*18结合两道可回收式预应力扩孔锚杆进行支护，锚索施工工艺采取PAW工法。坑底采取多排单轴600500水泥土搅拌桩墩式加固。坑中坑采取水泥土重力式挡墙支护。2.三轴水泥搅拌桩（600500）：用专用搅拌桩机采取套接-孔法施工。搅拌桩采取42.5 Mpa一般硅酸盐水泥，水泥用量为22%（空搅部分10%），水灰比1.5-2.0，外加剂按相关规范实施。施工时应确保桩身均匀性和连续性，无颈缩、断层，相临桩间歇不得超出12小时。喷浆搅拌时钻头下沉速度小于1m/min，提升速度小于1.3m/min；桩位偏差小于20mm，垂直度偏差小于0.5%，桩底标高偏差小于50.钻进时注浆量通常额定浆量70-80%，桩顶以下3m范围应进行复搅。提升速度不宜过快，以免出现真空负压、孔壁塌方等。若在提升喷浆工程中遇特殊情况造成断浆，应重新成桩。若局部区域杂填土中碎石、碎砖等建筑垃圾较多，应用素土换填后再施工。土方开挖需待水泥搅拌桩成桩28天后进行。在搅拌桩成桩28天后取芯做单轴抗压强度试验，要求试验桩身水泥土单轴抗压强度大于0.8 Mpa。在坑边水泥搅拌桩中选择8根桩，取样时要求尽可能均匀分布，每根桩4个试样，间距2-3m。在进行搅拌桩施工时，可用挖机清除表面杂填土。先施工水泥搅拌桩，再插入型钢。型钢宜在搅拌桩施工结束后30min被插入，插入前应检验其平整度和接头焊缝质量。焊缝等级为二级，相邻型钢间焊缝错缝间距应大于1.5m。型钢插入必需采取牢靠定位导向架，在插入过程中应采取方法确保型钢垂直度。型钢插入到位后应悬挂构件控制型钢标高，并和已插好型钢牢靠连接。型钢宜靠自重插入，当型钢插入有困难时刻采取辅助方法下沉。严禁采取数次反复起吊型钢并松钩下落插入方法。拟拔出回收型钢，插入前应先在干燥条件下除锈，再在其表面涂刷减摩材料。型钢拔出前水泥土搅拌墙和主体结构地下室外墙之间空隙必需回填密实。在拆除支撑和腰梁时应将残留在型钢表面腰梁限位或支撑抗剪构件、电焊疤等清除洁净。型钢起拔宜采取专用液压起拔器。二、施工准备本SMW工法桩施工拟采取一台工法三轴水泥搅拌桩机，一台挖掘机平整场地及置换土处理，工期约60天。依据工期及设备配置所需劳动力见下表一：表一 ： 本阶段拟需人员一览表序号工 种人数工作范围1工法桩施工班4名完成搅拌成桩、设备保养工作。2机电班1名现场施工设备维修及确保电器线路正常运行。三、施工工艺步骤依据施工场地大小、周围环境等原因合理安排施工次序，预防搭接施工相邻桩施工间歇时间超出12小时，确保施工时不出现冷缝，所以合理设计施工步骤，确保桩身质量、优质完成本工程。施工工艺步骤见：图二 。1、测量放线 施工前，先依据设计图纸和业主提供坐标基准点，正确计算出围护中中心线角点坐标（或转角点坐标），利用全站仪正确放样出围护中心线，并进行坐标数据复核，同时做好护桩。 SMW工法三轴水泥搅拌桩施工放线应根椐围护桩平面部署图、控制点坐标及施工图相关尺寸进行，并应考虑施工误差、桩体变形及施工技术水平综合考虑，确保内衬墙厚度及限界要求。 依据已知坐标进行垂直防渗墙轴线交线定位，提前请监理进行放线复核。2、开沟槽 依据放样出水泥土三轴水泥搅拌桩围护中心线，用挖掘机沿围护中心线平行方向开掘工作沟槽，沟槽宽度依据围护结构宽度确定，槽宽约1.2m，深度约0.6m1.0m。 施工时遇有地下障碍物时，利用镐头机将地下障碍物破除洁净，如破除后产生过大空洞，则需回填压实，重新开挖沟槽，确保施工顺利进行。 在桩机就位前平整填筑场地，场地低洼时应回填粘性土料，不得回填杂填土。3、孔位放样及桩机就位挖沟槽前划定650三轴机动力头中心线到机前定（桩位中心线）线距离，并在线上做好每一幅三轴机施工加固定位标识（可用短钢筋打入土中定位）。 在开挖工作沟槽两侧设计定位辅助线，按设计要求在定位辅助线上测放出钻孔位置。 依据确定位置严格控制钻机桩架移动距离。 开钻前应用水平尺将平台调平，并调直机架，确保机架垂直度。 由当班班长统一指挥桩机就位，移动前看清上、下、左、右各方面情况，发觉有障碍物应立即清除，移动结束后检验定位情况并立即纠正，桩机应平稳、平正。4、喷浆、搅拌成桩 650水泥搅拌桩围护采取P42.5级一般硅酸盐水泥，水泥浆液水灰比确定为1.5，水泥掺入比大于22，按水泥掺入22计算每延米桩水泥用量为400-370kg。 施工关键在于怎样确保桩身强度和均匀性。在施工中应加强对水泥用量和水灰比控制，确保桩身质量。 依据钻头下沉和提升二种不一样速度，注入土体搅拌均匀水泥浆液，确保水泥土搅拌桩在初凝前达成充足搅拌，水泥和被加固土体充足拌和，以确保搅拌桩加固质量。 在施工中依据地层条件，严格控制搅拌钻机下沉速度和提升速度，确保搅拌时间，依据设计图纸搅拌桩深度，钻机在钻孔下沉和提升过程中，下钻进速度小于1m/min，上提时速度小于1.5m/min。为了尽可能确保水泥土充足搅拌又可取得较高贯入速度。应依据各土层土质情况选择水泥浆液配合比以取得到较均匀、密实墙体。喷浆口抵达桩顶设计标高时宜停止提升，搅拌数秒，以确保桩头均匀密实。施工中因故停浆应将搅拌机下沉到停浆点下0.5m，待恢复供浆时再搅拌提升。桩和桩搭接时间不应大于二十四小时，如间歇时间较长，搭接质量无法确保时应采取局部注浆处理。严格控制压浆泵流量、泥浆比重、浆液配合比等，确保桩体成桩质量。 三轴水泥土搅拌桩在下沉和提升过程中均必需注入水泥浆液，同时严格控制下沉和提升速度。5、型钢插入6、施工统计施工过程中，由工长负责填写施工统计，施工统计表中具体统计了桩位编号、桩长、断面面积、下沉（提升）搅拌喷浆时间及深度、水泥用量、试块编号、水泥掺入比、水灰比。施工过程中质检员、技术责任人、监理工程师监督施工，施工统计报项目监理审核。四、施工要求1、SMW工法三轴水泥搅拌桩施工前必需经过试桩，试桩数量为一组6根，水泥掺入比20%，桩长、桩径同围护结构施工图中SMW三轴水泥搅拌桩。2、SMW工法桩采取42.5级一般硅酸盐水泥，水泥掺入量20%，水灰比取1.5，28天水泥土无侧向抗压强度大于0.8MPa，渗透系数小于110cm-7/s。3、搅拌桩许可偏差：桩底标高+100 -50mm、桩位偏差小于20mm、桩径+10mm、桩身垂直度小于5；4、在机具就位前应平整填筑场地，场地低洼时应回填粘性土料，不得回填杂填土；5、在三轴水泥搅拌桩成孔时，所需70%80%水泥浆，在下行钻进时灌入，其它20%30%在螺旋钻上行回程时灌入；6、施工停浆面必需高出桩顶设计标高0.5m，在冠梁施工时将高出部分挖除；7、在搅拌桩施工过程中下钻进速度应比上提时速度合适减慢，方便尽可能确保水泥土充足搅拌又可取得较高贯入速度。依据各土层土质情况选择水泥浆液具体配合比方便得到较均匀墙体；8、喷浆口抵达桩顶设计标高时停止提升，搅拌数秒，以确保桩头均匀密实。施工中因故停浆时需将搅拌机下沉到停浆点下0.5m ，待恢复供浆时再搅拌提升。桩和桩搭接时间不得大于二十四小时，如间歇时间较长，搭接质量无确保时采取注浆处理。预搅下沉时宜采取低浓度水泥浆液，不宜冲水。当碰到较硬土层时方可适量冲水，但需考虑冲水对桩身强度影响；五、施工质量确保方法（一）、三轴SMW工法桩施工质量确保方法1、水泥，严格控制质量标准，检验复核质量确保资料，坚持进行必需试验测试。做到工艺检验，设备检验，施工操作检验，建立严格验收把关制度。2、施工现场专职质量检验人员，检验桩机，桩架走位，钻孔深度、速度，检验配制水泥浆液规范操作、控制水灰比在许可范围。3、桩机移位、开钻、提升有现场指挥负责，开钻前需检验桩机平稳性，做到固定端正，桩架垂直，并采取测量仪器或其它手段，完成桩架水平度，桩架垂直度，在确定无误后，指挥下达操作命令。4、依据确定水泥浆液配合比，做好量具检验可行手段，严格控制水灰比，搅拌时间，浆液质量，注浆时控制注浆压力和注浆速度。每台班制作一组（3块）7.077.077.07cm水泥土试块。5、严格控制钻管下钻，提升速度，若出现注浆阻塞或断浆现象，应立即停泵，排除故障后，再采取有效方法进行复喷浆，严防断桩、空桩。6、为保持工作连续性，严禁钻管下钻提升中途进行换岗接班，建立交接班统计制度。7、整个施工接收监理监督，听从监理有益提议，并和工程相关协作单位建立良好协作关系，确保工程顺利进行。8、异常情况处理（1）停机、停电机械故障处理：因为对本项工程施工特殊性考虑，将选择移动灵活、设备性能优良三轴水泥搅拌桩桩机，不过因为施工现场特殊原因，产生停电、设备故障，排除故障时间过长造成断桩，空桩，我们将采取快速反应预案处理方法。在长时间停工后恢复施工时应在外侧，加作一至二幅单排水泥土搅拌桩，以预防内档因时间过长造成新老搅拌桩接触面缝隙渗水。 （2）、SMW工法三轴水泥搅拌桩施工时，通常不可能出现渗漏情况，因为地下土层改变较大，可能出现意外渗漏水情况处理方法：A）、出现轻微渗漏水时，可采取基坑内侧注浆堵漏方法进行处理，基础操作参考“通常防水堵漏施工法”进行，关键设备：手动注浆泵或电动齿轮泵、希里德钻机、电焊机，关键材料：双快速凝水泥、聚氨酯堵漏剂、预埋注浆咀、封孔用钢板。 B）、发生严重渗漏水处理方法：通常采取基坑外侧双快速凝注浆堵漏方法（注浆凝固时间数秒至数分钟）：关键机械：地质钻机、SYB-50液压注浆泵、搅拌桶、贮浆桶 ；材料：普硅42.5级水泥、水玻璃M2.8、补渗剂（视渗漏情况选择）、注浆阀管、聚氨酯堵漏剂、双快速凝水泥。六、安全、文明施工确保方法（一）、安全施工确保方法1、安全施工管理目标我们根据招标文件要求，结合本工程结构特征，依据多年施工实践，针对性地提出一套现场安全控制、安全责任制、安全制度等管理方法，并采取有效组织方法和监控手段，确立本工程安全目标。本工程安全管理目标为：重大伤亡事故为零。2、安全施工管理方法（1）、前期安全工作在施工开始前，编制施工组织设计，落实施工安全方法。项目部指导对各班组安全教育。建立安全确保体系，完成施工组织设计中现场安全、文明施工确保方法制订；临时用电施工组织设计编制。（2）、安全教育工作建立、健全对施工人员日常安全教育、技术培训和考评制度，并严格组织实施。建立、健全施工人员上岗证制度，尤其是从事特殊工种人员，按国家要求培训上岗。（3）、安全管理责任人项目经理为负责施工安全责任人。依据本工程性质、规模和特点，并配专职安全管理员。（4）、安全技术方法在编制正式施工组织设计中，技术人员向安全员、施工人员（包含管理和劳务人员）进行安全技术交底。（5）、施工安全防护设施设置现场施工应达成安全条件，施工现场防护设施应按下列要求：依据工程进度立即调整和完善防护方法：对于事故易发区，设置专题安全设施及醒目标警示标志；依据季节或天气改变，调整安全防护方法。（6）、机械、机具、电器设备安装和使用安装前按要求进行检测，合格后使用；使用前，按要求进行安全性能试验，合格后使用；、使用期间，指定专员负责维修、保养，确保其完好、安全。（7）、电器安全防护及防火安全保持变配电设施和输配电线路处于安全、可靠使用状态；确保用火作业符合消防要求。（8）、施工中专题安全技术交底施工中应依据施工组织设计和施工进度，向不一样工种施工人员进行专题安全技术交底。分项工程施工前由安全员对班组或分包单位进行全方面针对性全员安全技术交底。受交底者推行署名手续。班组人员上岗前，坚持做好班前交底。做到交任务、交安全、交质量。交底内容包含当日作业环境，气候情况，关键工作内容和各步骤操作安全要求，和特殊工种配合等。并做好上岗统计。3、安全施工管理确保体系依据本工程特点和安全生产管理要求，编制安全生产组织体系，责任制及运作步骤以下：4、施工人员安全要求施工人员必需使用符合要求标准劳动防护用具，并按下列要求操作：（1）、按安全技术标准和安全操作规程进行施工； （2）、按国家劳动保护要求，使用合格劳动保护用具；（3）、发觉异常，采取有效防护方法，并向安全管理人员汇报。（4）、现场日常安全管理（5）、建立施工现场日常巡视和检验，发觉事故隐患和违反安全标准应立即进行纠正。（6）、安全监督检验施工过程中关键安全标化管理将由安全员负责实施，项目部安全员将对施工过程中安全标化管理实施情况进行监督。另外，依据各类安全生产规范性文件，项目部安全员将组织项目部相关人员进行施工现场安全标化检验，对未达成安全标化要求，立即进行整改。（7）、其它按单位制订安全评议、处罚措施实施。5、安全管理控制安全管理既包含安全控制和安全确保，也包含安全方针、安全策划、安全改善等内容。安全控制和安全确保一些活动相互关联。（1）、施工现场安全过程控制内容合作单位进场安全交底。工种操作交底。分部分项安全交底。安全监控培训、交底、监控。安全设施交接、验收管理统计。特殊工种人员名册管理。（2）、安全检验、检验控制检验和检验应有时间、有要求、明确工种关键和危险岗位。检验应开整改单，对查出隐患应立即整改并做到定人、定时间、定方法。同时对检验要有统计整理入册，对设施、设备验收也要有统计。（3）、安全事故隐患控制 事故隐患评审、纠正方法、预防方法、违章统计、事故档案（4）、动火作业管理建立动火审批制度。动用明火前要预先申请，经同意后才进行，并抄送监理单位立案。操作要带好特殊工操作证、动用明火审批许可证和灭火器，并落实动火监护人和监护方法。（5）、教育和培训 新进场人员教育、交换工种安全教育、节前节后教育、各工种安全规程学习、定时安全教育、安全活动统计。（6）、安全资料统计工程概况及安全生产须知。管理职责：管理目标、体系结构图、职能、职责要素分解。安全生产岗位责任制及各类管理制度：责任制、多种管理制度、体系文件、确保计划审核统计。采购：（安全设施所需材料、设备及防护用具）供给商资格评定、业绩评定、合格供给商名目、安全用具验收台帐、各类安全用具合格证、质保书、不合格品评审统计通知书。现场安全控制：安保计划、临时用电施工组织设计、劳保、技术方法、特种作业人员名单。分部、分项安全技术交底、安全监控统计、安全设施管理交接验收统计。安全检验统计：现场定时安全检验统计（各类统计）、设施、设备验收统计。事故隐患控制：事故隐患评审统计、纠正、预防方法实施计划表（附情况跟踪）、遵章守纪、违章处理统计、事故统计。安全教育培训：新工人三级安全教育卡、针对性、常常性安全教育统计、班组周安全学习讲评统计。6、施工用电安全方法（1）、施工用电通常要求施工现场必需使用三相五线制。配电箱必需设置总开关，同时作到一机一闸。照明和动力用电严禁混用，插座上标明用电设备名称。电缆线及支线架设必需架空或埋地，架空敷设必需采取绝缘子，不准直接帮扎在金属构架上，严禁用金属裸线直接帮扎。移动电箱内照明和动力严禁合置，应设分箱设置。施工现场用电设备、设施必需有有效安全管理制度，现场电线电气设备、设施必需有专业电工常常检验整理，发觉问题立即处理，通常触及或靠近带电地方，均应设置绝缘保护装置和保护安全距离等方法。电线和设备选型必需根据国家标准限定安全载流量、全部电气设备和金属外壳必需有良好接地和接零保护，全部临时电源和移动电具必需装置有效二级漏电保护开关。十分潮湿场所必需使用安全电压，设置醒目标电气安装标志，无有效安全技术方法电气设备不准使用。电线和设备安装完成后，由动力部门会同安全部门对施工现场进行验收，合格过后方可使用。常常对职员进行电气安全知识教育，未经考评合格电工、机工和其它人员一律不准上岗作业，每日收工和节假日前必需拔掉保险丝，切断电源。（2）、施工用电安全确保方法电缆接头不许埋设和架空，必需接入接线盒并附在墙上。所使用电箱必需符合JGJ46-规范要求铁壳标准电箱。配电箱和电气装置必需作到一机一闸一漏电保护。开关箱电缆线长度不得大于30米，并和其控制固定式用电设备水平距离不超出8米。全部配电箱、开关箱必需编号，箱内电气完好。接地：工作接地电阻不超出4。保护接零每一反复接地装置接地电阻应小于1O，并由电工每个月检测一次，作好原始统计。保护零线必需选择大于10mm2绝缘铜线，统一标志为绿/黄线，在任何情况下不准使用黄绿双色线作为负荷线。全部电机、电气、照明器具、手动电动工具金属外壳、不带电外露导电部分，应做保护接零。全部电机、电器照明器具、手动电动工具电源线应装置二级漏电保护装置。施工现场严禁使用花线、塑胶线做拖线箱电源线，严禁使用木质拖线箱。7、安全事故预防方法（1）、改善生产工艺，实现机械化、自动化。（2）、设置安全装置防护装置：用屏蔽方法把人体和施工生产中危险部位隔离开来。保险装置：机械设备在非正常操作和运行过程中能够自动控制和消除危险。信号装置：利用人视觉、听觉反应来达成事故预防；危险警示标志：警示人进入施工现场应注意或必需做到。（3）、预防性机械强度试验和电气绝缘检验。（4）、机械设备维修保养和有计划检修。（二）、文明施工确保方法1、文明施工管理目标文明施工管理是全方面表现一个企业现代化管理水平，表现一个企业总体精神面貌，也是杜绝安全事故发生根本路径。2、文明施工确保3、文明施工方法（1）、场容场貌管理施工现场场容管理，必需实施本工种施工区域责任包干。遵守总包现场标化管理，特殊区域部署安全生产口号和警示牌，做到无违章。材料堆放服从总包统一管理。严禁乱堆、乱放、混放。多种设备、材料应远离操作区域，并不准堆放过高，预防倒坍伤人。尤其严禁把材料靠围墙堆放，以防受力造成倒坍等意外事故。（2）、其它方法为便于整个施工队伍管理，现场管理、施工人员将佩带胸卡（表明姓名、工种、单位）。施工现场设有茶水供给点，茶含有消毒方法，确保夏天有凉开水。4、治安管理方法（1）、我单位在施工期间，服从业主在社会治安、综合治理、交通管理、环境保护等方面管理要求。并和相关合作单位签定治安责任协议书。（2）、工作人员不得在工地内汹酒或酒后进工地工作，不得携带违禁品进入，以维护财产和人员安全。（3）、材料运输车辆装卸完成后，应立即驶离现场，停放指定停车场。（4）、对施工现场珍贵物资，关键器材和大型设备，要加强管理，严格相关制度，设置防护装置和报警设备，预防物资被哄抢，偷窃或破坏。（5）、广泛展开法制宣传和“四防”教育，提升广大职员群众保卫工程建设和遵法守纪自觉性。（6）、工作人员仅限于工程指定区域内活动，非经许可严禁进入和本工程无关区域逗留。（7）、常常开展以防火、防爆、防盗为中心安全检验，填堵漏洞，发觉隐患立即采取预防方法，预防问题发生。（8）、加强对外包队伍管理，设专员负责对外来队伍进行法制教育，对参与施工民工要进行审查、登记造册，领取暂住证，发工作证，方可上岗。对可疑人员要进行调查了解。（三）、施工环境保护方法当今世界环境污染问题，对工程建设领域也提出了严格要求，现代工程项目标建设已将环境保护工作纳入项目管理范围。为此，我项目部坚持“预防为主、预防结合”方针，切实做好现场环境保护工作。我项目部加强对施工现场粉尘、噪音、废气监测和监控工作，和文明施工管理一起检验、考评、奖罚，立即采取消除污染方法。1、预防声污染方法（1）、严格控制人为噪声，进入施工现场不得大声叫喊，乱扔杂物等最大程度控制人为噪声。（2）、从声源上控制和降低噪音：（3）、尽可能采取低噪音设备和工艺替换高噪音设备和工艺。(4)、在声源上安装消声装置。2、防扰民方法本项目施工期间处于高温季节，我企业进场以后，主动和总包配合办妥相关手续和加强沟通，为以后施工期间立即处理多种问题，发明良好条件，打下扎实基础。以认真工作态度、良好工作作风，赢得声誉，树立形象。(1)、施工机械是产生夜间噪声关键原因，我们将在本工程尽可能投入性能很好施工机械设备。客观上降低噪声产生。(2)、合理安排施工作业步骤，将施工噪音较大施工步骤安排在白天进行。(3)、加强教育，使全体施工人员，从主观上控制很多人为噪音。(4)、严格根据文明施工要求施工，我们将在光污染、声污染、交通等各方面进行严格控制。
