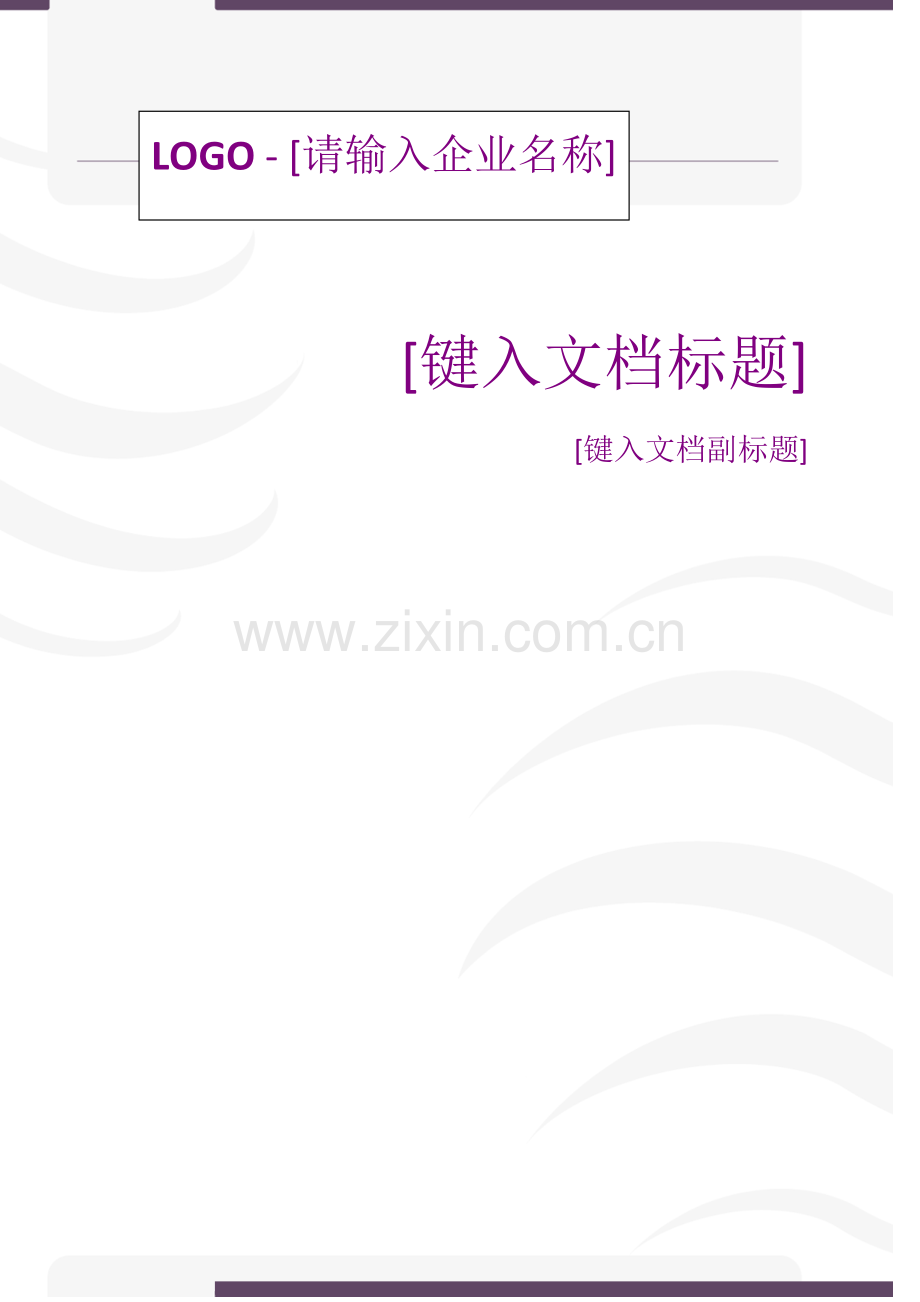

[键入文档标题]
[键入文档副标题]
LOGO - [请输入企业名称]

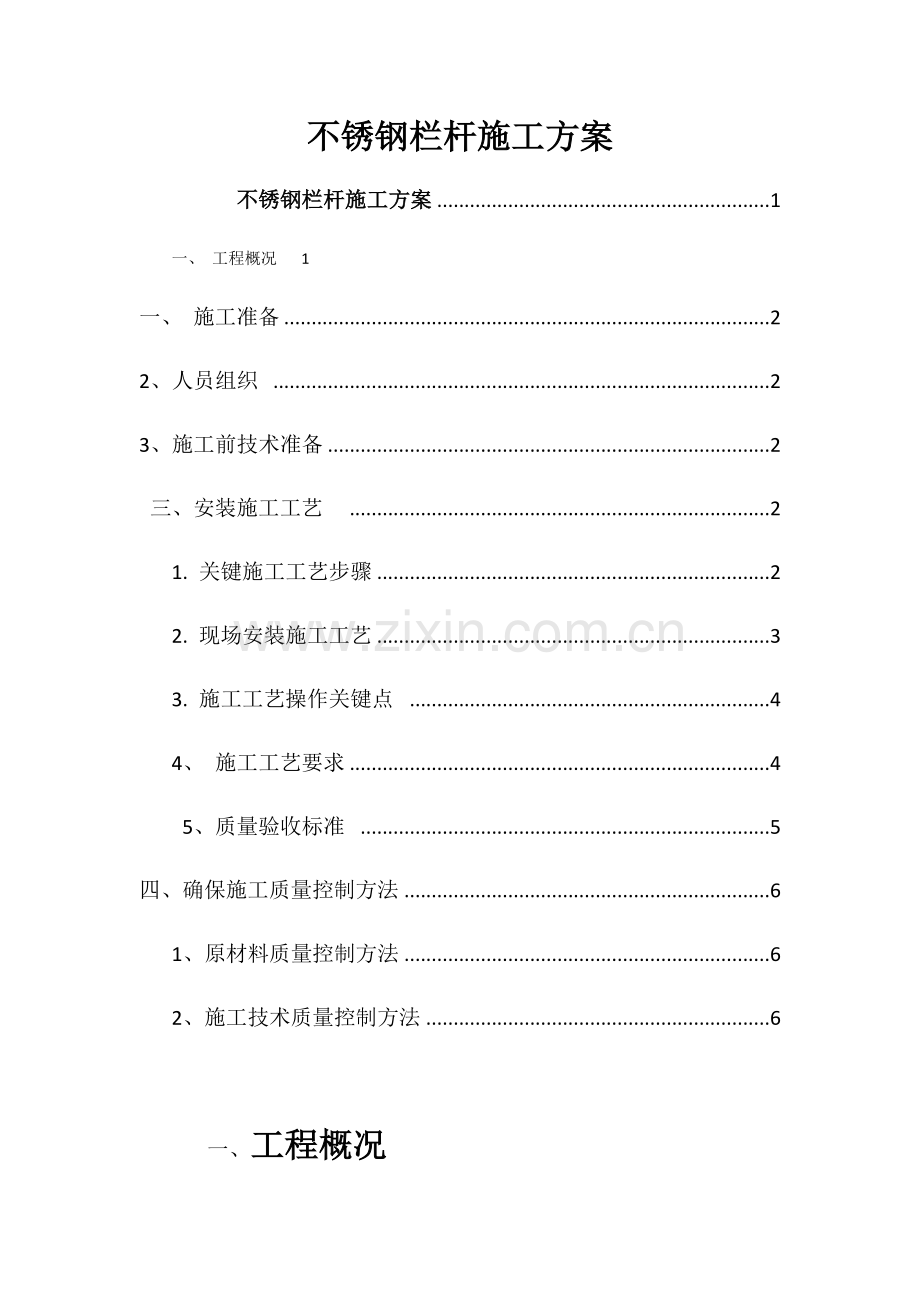

不锈钢栏杆施工方案
不锈钢栏杆施工方案 1
一、 工程概况 1
一、 施工准备 2
2、人员组织 2
3、施工前技术准备 2
三、安装施工工艺 2
1. 关键施工工艺步骤 2
2. 现场安装施工工艺 3
3. 施工工艺操作关键点 4
4、 施工工艺要求 4
5、质量验收标准 5
四、确保施工质量控制方法 6
1、原材料质量控制方法 6
2、施工技术质量控制方法 6

一、 工程概况
工程名称：通化污水处理厂提标扩建及截流管道工程项目。
本工程3#、4#初沉池、2#生化池、3#和4#二沉池、中水泵房、滤池间、混凝沉淀间走道板楼梯栏杆、脱水间
工程地址：本工程在通化市明兴村。
建设单位：通化市洁源污水处理有限责任企业。
监理单位：吉林建工集团。
施工单位：通化久安建设投资集团。
设计单位：中国市政工程东北设计研究院
通化市污水处理厂提标扩建及截流管道工程二之期工程在通化 市污水处理厂场内、通天河南岸，为新建工程。 本工程304不锈钢栏杆安装关键包含：3#、4#初沉池、2#生化池、3#和4#二沉池，中水泵房、滤池间、混凝沉淀间走道板楼梯栏杆、脱水间平台。
二、施工准备
1、材料及机具准备
1.1原材料：走道板304不锈钢栏杆H=1100mm，楼梯304不锈钢栏杆H=900mm。规格型号为：Φ60×2和Φ20×2。
1.2关键机具：电焊机、切割砂轮机、角磨机、不锈钢丝细毛刷、小锤等。
2、 人员组织
序号
工种
人数
1
测量员
3
2
焊工
10
3
力工
12

3、施工前技术准备
3.1熟悉图纸及现场情况，做不锈钢栏杆施工工艺技术交底。
3.2施工前应检验电焊工上岗证使用期限，应证实焊工所能负担焊接工作，选择适宜焊接工艺，焊条直径，焊接电流，焊接速度等，经过焊接工艺试验验证。
3.3现场供电应符合焊接用电要求，施工环境能满足不锈钢栏杆施工需要。
3.4因为该作业区在沉池边缘施工，要求施工人员尤其是电焊工要佩戴安全带工作。
3.5原材料进场后，要求符合图纸技术要求及相关规范要求，材质和厚度要提前报验监理工程师验收后，方可进行施工。
三、安装施工工艺
1. 关键施工工艺步骤
1.1、工艺步骤
施工准备放样 放线 安装立柱 扶手面管和立柱连接
扶手横管和立柱连接 焊缝检验 打磨抛光。
1.2、样板段位置
依据样板先行标准，在施工现场适宜位置选择一段不锈钢栏杆，做一个样板，在样板段内处理实际施工工艺及质量问题后再大面积开展施工。
2. 现场安装施工工艺
2.1、放线 在栏杆立管安装之前，要进行放线定位，以确定焊接立杆正确性，确保不锈钢管四面和预埋件焊接牢靠。
2.2、栏杆安装
（1） 安装立柱 焊接立柱时，需双人配合，一个扶住钢管使其保持垂直，在焊接时不能晃动，另一人施焊，立柱和面管满焊，立柱和支杆点焊，焊接应符合规范。
（2） 扶手面管和立柱连接 立柱在安装前，经过拉长线放线，在其上端加工出凹槽。然后把扶手面管直接放入立柱凹槽中，从一端向另一端顺次焊接安装，相邻扶手安装对接正确，接缝严密。相邻钢管对接好后，将接缝用不锈钢填料棒进行氩弧焊接。焊接前，必需将沿焊缝每边30—50㎜范围内油污、毛刺、锈斑等清除洁净，不然应选择三氯代乙烯、苯、汽油、中性洗涤剂或其它化学药品用不锈钢丝细毛刷进行刷洗，必需时可用角磨机进行打磨，磨出金属表面后再进行焊接。
（3） 扶手面管和立柱连接 立柱在安装前，经过拉长线放线，在其上端加工出凹槽。然后把扶手面管直接放入立柱凹槽中，从一端向另一端顺次焊接安装，相邻扶手安装对接正确，接缝严密。相邻钢管对接好后，将接缝用不锈钢填料棒进行氩弧焊接。焊接前，必需将沿焊缝每边30—50㎜范围内油污、毛刺、锈斑等清除洁净，不然应选择三氯代乙烯、苯、汽油、中性洗涤剂或其它化学药品用不锈钢丝细毛刷进行刷洗，必需时可用角磨机进行打磨，磨出金属表面后再进行焊接。
3. 施工工艺操作关键点
3.1、栏杆立杆安装应按要求及施工墨线从起步处向上次序进行。 3.2、立杆安装必需牢靠，不得松动。立杆焊接除不锈钢外，在安装完后，均应进行防腐防锈处理，而且不得外露，应在根部安装装饰罩或盖。
4、 施工工艺要求
4.1、尺寸超出许可偏差：对焊缝长度、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位相对位置尺寸，合格后方准焊接，焊接时精心操作。
4.2、焊缝裂纹：为预防裂纹产生，应选择适合焊接工艺参数和焊接程序，避免用大电流，不要忽然熄火，焊缝接头应搭接10~15mm，焊接中不许可搬动、敲击焊件。
4.3、表面气孔：焊接部位必需刷洗洁净，焊接过程中选择合适焊接电流，降低焊接速度，使熔池中气体完全逸出。
4.4、保护：管型材出厂前做保护膜，避免运输、下料过程中产品污染，产品保护膜在焊接安装前往除。
5、质量验收标准
5.1、根据多种管件长度正确进行下料，其管件下料长度许可偏差为1mm。
5.2、管件下料前必需检验是否平直、无凹陷，不然必需矫直或调换。 5.3、栏杆排列均匀、竖直有序，各立杆间距尺寸符合强制性要求，扶手和立柱连接处焊接牢靠，露明部位接缝严密，打磨光滑无显著痕迹，光洁度一致。
5.4、安装立杆间距、上横杆和面管间距、下横杆和踏步面装饰层间距、当中立杆间距等按后附栏杆示意图施工。
5.5、焊接时焊条或焊丝应选择适合于所焊接材料品种，且应有出厂合格证。
5.6、焊接时管件必需放置位置正确。
5.7、焊接时管件之间焊点应牢靠，焊缝应饱满，焊缝表面焊波应均匀，不得有咬边、未焊满、裂纹、渣滓、焊瘤、烧穿、电弧擦伤、弧坑和针状气孔等缺点，焊接区不得有飞溅物。
四、确保施工质量控制方法
1、原材料质量控制方法
1.1、加强材料质量控制，不锈钢栏杆施工过程中所用不锈钢管、焊条及其它构配件等要符合施工前确定产品品牌及质量标准，上述施工材料抵达现场后必需由总包单位、监理单位、建设单位组织相关人员按提前封存好样品进行抽样检验，各方验收合格后，方可办理材料签收和卸货。在验收过程中如发觉进材料和施工前所确定质量标准或样品不符，要责令供货单位立即把所进材料清理出场，并负担由此造成一切损失。
1.2、全部不锈钢栏杆施工用材料必需提供产品合格证及对应产品 1.3、合理组织材料供给和材料使用并做好储运、保管工作，在材料进场后应安排合适堆放场地及仓贮用房，指定专员妥善保管。
2、施工技术质量控制方法
2.1、栏杆所用材料品种、规格、颜色和结构、固定方法应符合设计要求，按设计要求设置立杆固定点。
2.2、立杆安装前，应对现场进行正确测量，测量完成后根据施工图纸及现场实际情况确定立杆位置。栏杆施工过程中，土建和安装作业应亲密配合，尤其是立杆和内衬管连接焊接、靠墙扶手和墙面连接等处应符合设计要求，栏杆安装后，应采取保护方法、预防损坏。
如发觉所进材料和施工前所确定质量标准或样品不符，要责令供货单位立即把所进材料清理出场，并负担由此造成一切损失。
五、 施工进度
