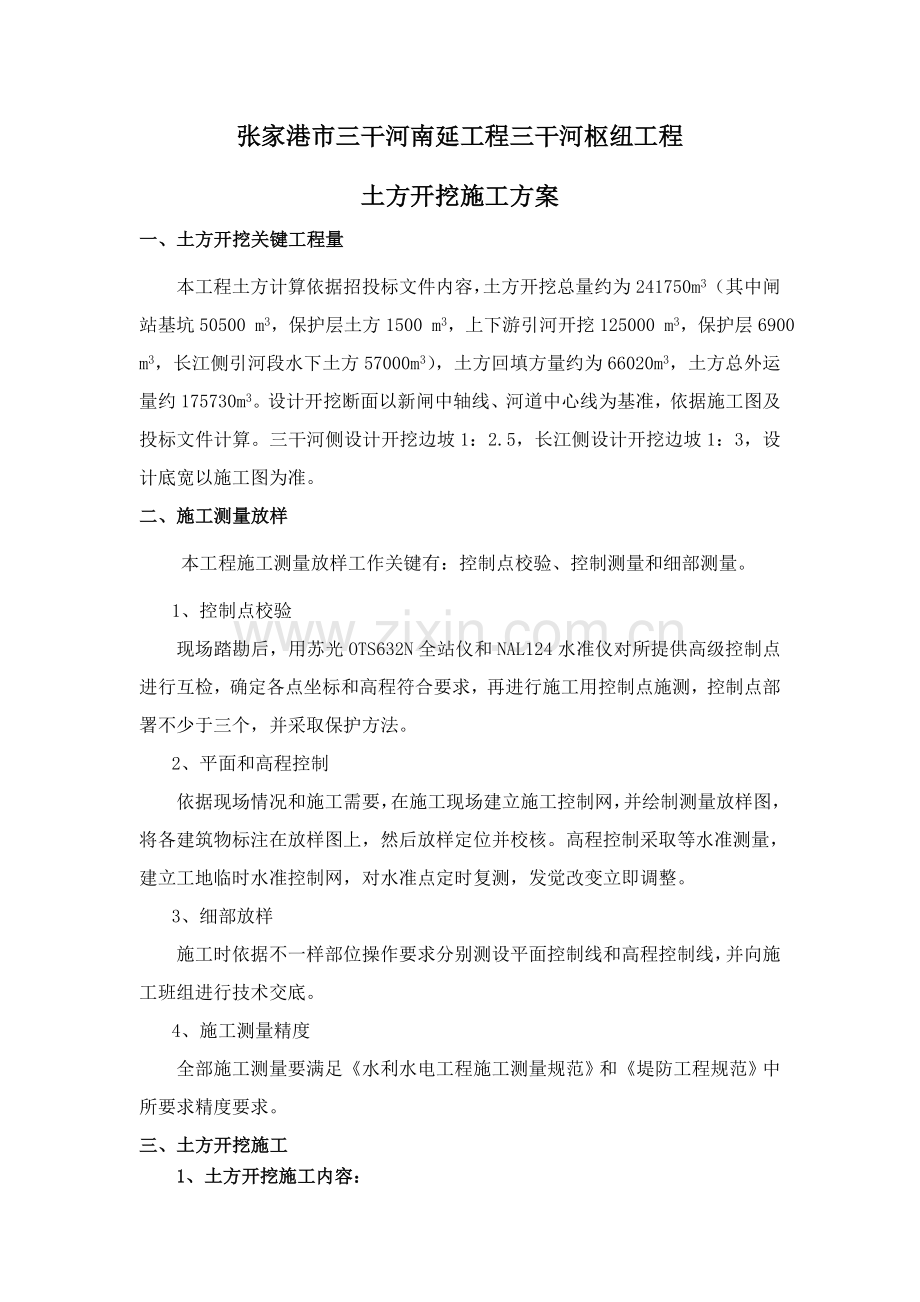

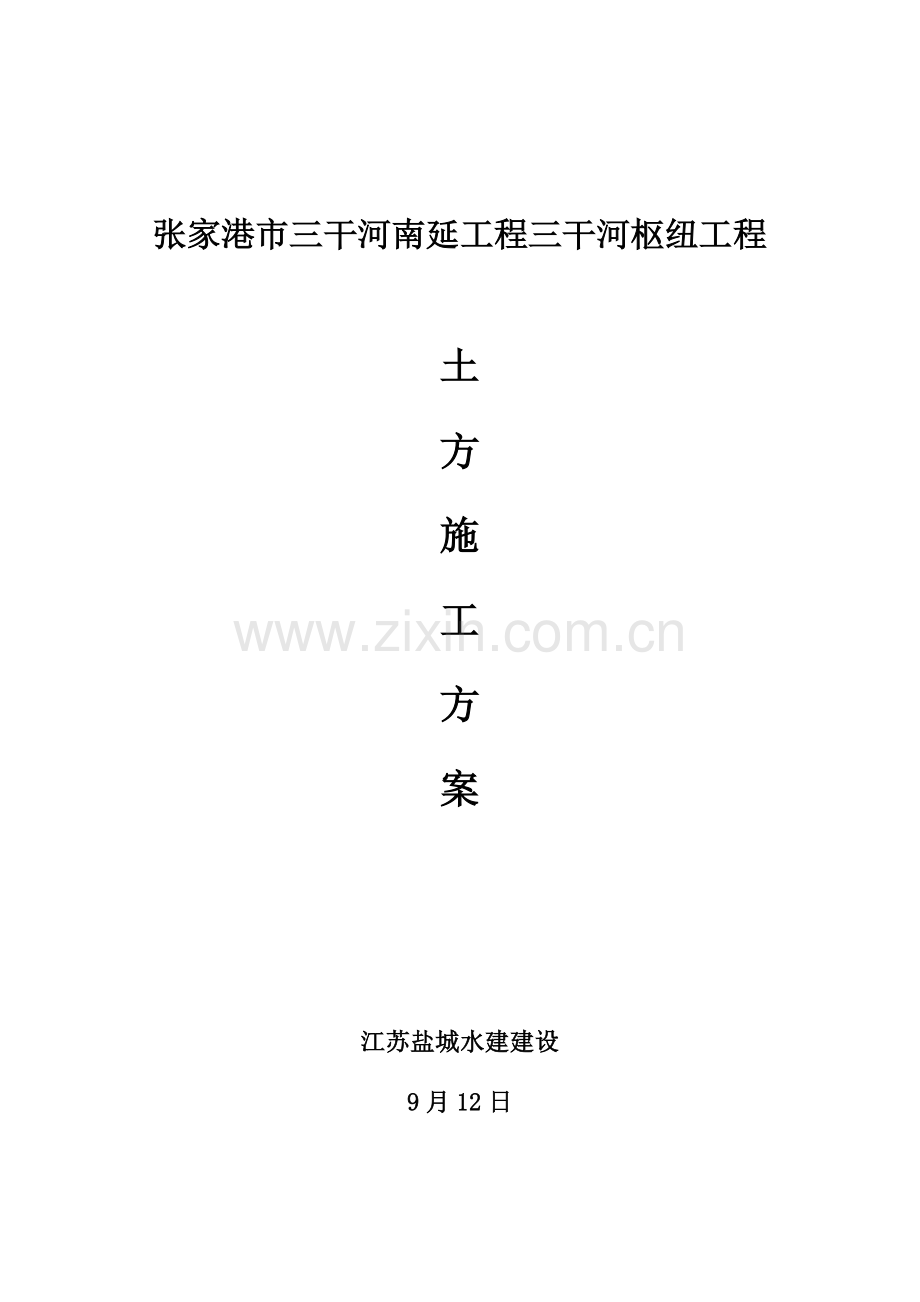

张家港市三干河南延工程三干河枢纽工程土方施工方案江苏盐城水建建设9月12日张家港市三干河南延工程三干河枢纽工程土方开挖施工方案一、土方开挖关键工程量本工程土方计算依据招投标文件内容，土方开挖总量约为241750m3（其中闸站基坑50500 m3，保护层土方1500 m3，上下游引河开挖125000 m3，保护层6900 m3，长江侧引河段水下土方57000m3），土方回填方量约为66020m3，土方总外运量约175730m3。设计开挖断面以新闸中轴线、河道中心线为基准，依据施工图及投标文件计算。三干河侧设计开挖边坡1：2.5，长江侧设计开挖边坡1：3，设计底宽以施工图为准。二、施工测量放样本工程施工测量放样工作关键有：控制点校验、控制测量和细部测量。1、控制点校验现场踏勘后，用苏光OTS632N全站仪和NAL124水准仪对所提供高级控制点进行互检，确定各点坐标和高程符合要求，再进行施工用控制点施测，控制点部署不少于三个，并采取保护方法。2、平面和高程控制依据现场情况和施工需要，在施工现场建立施工控制网，并绘制测量放样图，将各建筑物标注在放样图上，然后放样定位并校核。高程控制采取等水准测量，建立工地临时水准控制网，对水准点定时复测，发觉改变立即调整。3、细部放样施工时依据不一样部位操作要求分别测设平面控制线和高程控制线，并向施工班组进行技术交底。4、施工测量精度全部施工测量要满足水利水电工程施工测量规范和堤防工程规范中所要求精度要求。三、土方开挖施工1、土方开挖施工内容：土方开挖关键包含：河道开挖、基坑土方开挖、翼墙及挡墙土方开挖、保护层土方开挖、河道土方开挖和其监理人指明土方明挖工程。2、土方开挖施工降排水围堰内河水抽排结束后，在河道两侧和中心位置采取挖掘机突击开挖降水龙沟，降水龙沟在基坑两端汇合和挖集水井，部署2台15KW泥浆泵继续降排余水，爽干河底上层土方。同时依据设计施打12口管井。降低基坑地下水，满足土方施工需要。基坑开挖施工降排水采取管井降水和龙沟明排相结合方案。节制闸基坑底高程最低挖至2.9米，泵站基坑底高程最低挖至-5.8米，均在粉砂层，渗透系数为5.0110-3cm），闸、站基坑抗渗性极差。开挖前确保管井运行正常，开挖过程中理顺排水龙沟，使得龙沟沿各自基坑纵向中心线部署，至基坑底面时，龙沟结合建筑物施工移至基坑四面。上下游护底施工时全部采取龙沟明排降水方案，龙沟部署在纵向中心线上。对局部河坡及坡角位置可能出现管涌采取砂石滤料导排措施确保边坡稳定。基坑开挖后，可采取视渗水情况增加针井强排方法降低地下水。 3、土方开挖边坡设计本工程地处三干河和长江交汇处，经地质勘探所表示开挖层面土为以表层淤泥质粘土，该土含水量大、透水性小、承载力小；以下土层以壤土和砂壤土为主，该土含水量大透水性强，有一定承载力。基坑开挖采取经济放坡开挖方法。依据本工程地质条件和建筑物埋置深度，参考类拟土质和工程成功经验，基坑开挖放坡设计为：节制闸侧因开挖深度不大，最低高程-2.9米，按1：2.0边坡开挖；泵站侧因开挖深度大，最低高程-5.8米，下坡1:5，上坡1:2.5。4、施工设备配置和劳动力安排依据总进度计划考虑，加上雨天施工影响，我部对土方开挖工程采取分段施工分层开挖，做到挖填结合。配置挖掘机4台，推土机2台，自卸汽车6台；配置现场施工管理人员2名，土工试验人员2名，进行整个土方工程施工管理。5、开挖前准备工作施工前对施工区域内地形、地貌、道路等情况进行全方面了解，清除各类障碍物、垃圾、树根、杂草等，初步平整场地，进行施工现场部署。正确测量放样，定出基坑中心线，上下口开挖边线及填土区位置，并用石灰线和标杆作出醒目标志。合理部署土方运输车辆行车路线，修筑道路，发明好运输条件。在施工区域内设置排水沟、外围设截水沟，疏通并排除地表水，使施工场地无积水，阻止雨水顺坡流入基坑。本工程开工后首先对拟建工程范围进行封堵并抽排围堰内积水，在围堰内积水抽除后立即对建筑物区域河道内浮淤进行清理，在清淤同时进行排水沟设置、场地平整和施工道路填筑，为下一步土方开挖发明条件。6、土方开挖方法闸塘内淤泥排除：因为闸塘土方底上表层为浮淤，需挖除，利用挖掘机下垫钢板开挖，挖机接力运到岸边装车，运输至弃土区内 。闸塘内一期土方开挖：闸塘一期土方约50500方（不含站身、闸身保护层土方和因管桩施工造成土体隆起而增加额外土方），因为基坑土表层含淤泥质土，地基承载力低，开挖前采取8%石灰土修筑两条7米宽关键运土道路至闸塘，同时调配数块厚20毫米钢板作为运土道路维护维修之用，基坑开挖采取挖掘机开挖，装运输车送至周围弃土区。闸塘基坑保护层土方开挖：闸塘基坑保护层土方为1500方（估算），待桩基础工程施工完成并检测合格后人工开挖保护层土方。基坑土方开挖过程中严格控制各个时段开挖面高程和尺寸，采取分段开挖，建筑物分块施工；机械开挖时确保基础桩施工所需覆土厚度和保护层土方厚度。（3）土方平衡因为本工程工期长、除了表层淤泥质土土质差、下层壤土、砂壤土和泵站施工需坡堤所开挖素填土，土质很好，能够进行土方平衡调配，降低施工成本。初步考虑土方平衡方案为：1）开挖基坑上层部分土方用于引河堤防填筑。2）基坑开挖其它土层土方送到围堰取土区范围内最北侧，至取土区土方分好坏土方区分开，能用于后期墙后回填土方尽可能弃至距离墙后回填位置较近处，不可利用土方送至弃土区远处。3）内外河围堰内上下游连接段土方开挖尽可能结合部分土方使用，关键用于站身闸身墙后回填和空箱回填，和引河堤防填筑。4）围堰拆除土方水上部分用于后期管理区场地回填到设计标高，水下部分送弃土区。5）长江侧引河水下方和上下游围堰水下方经过挖泥船开挖，送至指定弃土位置。7、施工中注意以下多个方面：土方明挖应从上至下分层分段依次进行，施工中随时作成一定坡势，以利排水，开挖过程中应避免边坡稳定范围形成积水。在基坑四面挖设排水明沟，确保降排水通畅。 开挖过程中用水准仪跟踪观察，以防超挖，基础形成槽型后预留30cm保护层人工开挖，并保护原土不受扰动。将槽底原土平整拍实，对受到扰动原土进行扎实处理。如遇特殊情况而发生局部超挖，则用相同土壤填补，并扎实到天然密实度或用混凝土回填确保密实度。基槽开挖按施工图纸要求进行放坡，以确保边坡稳定。雨天施工时，坡面用塑料布覆盖，以防冲沟。基坑底部预留排水沟，将雨水集中用泵排走，预防将边坡坍塌。基槽顶部先修截水垄沟，并设集水坑集中抽水，预防地面雨水流入基坑，冲坏边坡。 基槽底部放坡面达成设计要求后，快速开展后续工作，立即进行混凝土封底工作。 遇大风天气，坡面要进行洒水或用塑料布覆盖，以保持现场有良好施工环境。具体进行土方开挖时，因为地下水位可能高于基坑开挖面，先在基坑开挖范围内分级挖设纵横交错垄沟，架设排水泵排水至最低开挖面0.5m以下，以确保土方开挖在旱地施工。开挖土方要注意可利用回填土方分类堆放，以确保回填土质质量。主体工程施工场地地表植被清理，必需延伸至离施工图所表示最大开挖边线或建筑物基础边线（或填筑坡脚线）外侧最少5米距离。其挖除树根范围须延伸至离施工图所表示最大开挖边线、填筑线或建筑物基础边线外侧最少3米距离。表土系指含细根须、草本植物及覆盖草等植物表层有机土壤，承包人应按监理人指示表土开挖深度进行开挖，并将开挖有机土壤运到指定地域堆放。主体工程建筑物基础开挖均应在旱地施工。在平地和凹地进行土方开挖先在其开挖四面设置挡水堤并挖设排水沟以阻止场外水流入场地。开挖可利用渣料和弃渣应分类按监理人指定地点堆放，完工后料场依据施工协议要求进行环境恢复和保护。8、质量确保方法 施工中，常常校核测量开挖平面位置、水平标高，控制桩号、水准点，放坡坡度，以确保开挖基坑满足设计要求。 开挖时基坑底部预留30保护层，待下一道工序开始时，再人工修到设计标高。亮槽后，要立即验槽，合格后应立即进行下道工序施工，以确保基坑不因长时间暴露在高温下，水分散失过多而影响基础承载力。 如遇土质松软、地下水位高、坡顶荷载大特殊地段，依据现场条件采取加大坡度或采取沟槽支撑。9、质量检验和验收 开挖前检验和验收工程开工前会同监理人首先对原地形测量剖面进行复核检验，然后对工程建筑物开挖尺寸进行开挖剖面测量放样结果检验，最终按施工图进行开挖区内周围排水和防洪保护设施质量检验和验收，其检验和验收结果报监理工程师确定。开挖中及完成后质量检验在土方开挖过程中定时测量校正开挖平面尺寸和标高和按施工图要求开挖边坡坡度和平整度，其检验和验收结果报监理工程师确定。开挖完成后经监理监理工程师验收合格后进行下一道工序。主体工程开挖基础面检验清理验收在主体工程土方开挖完成后检验开挖面平面尺寸、标高、场地平整度和土物理力学性质指标，合格并经监理工程师确定后方可进行下一道工序。10、土方车辆运输 土方车辆出入指挥土方运输时，施工场地出口处安排专员指挥，并配置两名道路清扫工人，淤泥运输车辆必需覆盖，在施工出口处安排专员用自来水管对轮胎进行清洗。防扬尘方法土方运输期间，从企业调配洒水车，高温时每隔一小时进行出口道路洒水作业，确保不扬尘，做到文明施工。四基坑开挖安全方法1.应遵照由上而下、分层开挖次序，以避免破坏坡脚，引发滑坡。2.做好地面排水方法，预防流入场地和基坑内，扰动地基。3.进入工地一定要戴硬质反光安全帽，操作工必需手戴防护手套，电工戴电工专用绝缘手套。4.用机械开挖时，应设专员盯测，以防坑底和坑侧超挖。坑底控制标高应比设计坑底标高高出300mm，留作人工开挖。5.对设内支撑基坑，在每层土开挖中，同时开挖部分，在位置及深度上要保持对称，预防基坑结构承受偏载。基坑开挖应分层进行，高差不宜过大。6.基坑底面不能暴露时间过长。基坑开挖中间间歇间过长，变形会伴随时间不停增加。这种情况下，应考虑增加支护结构强度。7.多台挖掘机在同一作业面机械开挖，挖掘机间距应大于10米；多台挖掘机在不一样台阶同时开挖，应验算边坡稳定；上下台阶挖掘机前后应相距30米以上，挖掘机离下部边坡应有一定安全距离，以免造成翻车事故。8.在有支撑基坑中挖土时，必需预防碰坏支撑；在坑沟边使用机械挖土时，应计算支撑强度，危险地段应加强支撑。要常常、尤其是雨后必需检验土壁和支撑稳定情况，不得将土及其它物件堆在支撑上。9.机械施工区域严禁无关人员进入场地内。挖掘机工作回转半径范围内不得站人或进行其它作业。挖掘时，装载机卸土应待整机停稳后进行，不得将铲斗从运输汽车驾驶室顶部越过；装土时任何人不得停留在装土车上。10.挖掘机行走和自卸汽车卸土时，必需注意架空电线，不得在架空输电线路下工作；如在架空输电线一侧工作时，垂直和水平净距离分别不得小于2.5m和46m（110220KV时）。12.夜间作业，机上及工作地点必需有充足照明设施，在危险地段，应设置显著警示标志和护栏。五、基坑开挖应急预案(一)预案目标为了确保本工程深基坑开挖和围护结构在开挖过程中出现险情后，能快速地展开抢救工作，最大程度确保施工安全，并降低经济损失，特制订本应急预案。(二)组织机构及职责由项目部成立应急响应指挥组，负责指挥及协调工作。组 长：王启洋副组长：吕成兵 孙月虎安全员： 徐红军 王志仙成 员： 吴晓发 潘志忠 陈继龙 王 康 张国华 薛国宝王 斌 曹文章 宋建康 金伟林 史文斌 沈晓华具体分工以下：1 王启洋 负责现场，掌握了解现场情况，组织抢险。2 吕成兵 孙月虎 依据指挥组命令，立即部署现场进行抢救。3 徐红军 王志仙负责现场技术指导。4 吴晓发 潘志忠 陈继龙 负责抢险材料设备落实、现场实施。(三)可能发生事件和实施对策可能事件1：如基坑边坡因降水量过大被雨水冲刷造成边坡坍塌。实施对策：首先在基坑边坡外设置30cm高拦水带，预防地面雨水流向边坡及基坑内，假如雨量较大，可用雨布将边坡进行覆盖。同时在基坑内挖集水井及排水沟，用最少4台水泵将基坑内水抽掉。而且仓库内配置足够数量水泵，突降大雨时立即起动备用水泵抽水，并安排专员不间断观察基坑稳定情况。可能事件2：假如发生基坑坍塌事故。实施对策：如发生基坑坍塌事故，发觉事故人员首先应大声呼叫，全部基坑内人员及机械设备应快速撤离，边坡外严禁站人和停放机械设备，并立即汇报现场安全员，由安全员向项目经理汇报情况后。由项目经理组织人员立即对坍塌基坑采取围护及加固方法。可能事件3：如基坑开挖过程中出现地下水。实施对策：如基坑开挖过程中出现地下水，首先应在基坑内挖好集水坑及排水沟，用水泵抽水。如地下水量较大可采取井点降水方法将地下水降至基坑底面标高以下50cm后再开挖。(四)发生事故应抢救援程序1、发生轻伤以上事故后，应首先将人员和设备转移到安全地带，立即清点作业人员数量，进行抢救，同时电话通知项目部。如发生土方坍塌事故，应观察边坡稳定情况，卸除边坡不稳定土方，加强支护强度或采取其它支护方法。2、项目部接到汇报后，快速通知各相关人员参与现场救援，以尽可能缩小事故影响及损失为标准。同时在整个抢救过程中，负责现场通讯和对外联络。并依据事故性质及趋势，向相关部门汇报，寻求社会紧抢救援。3、应抢救援人员抵达现场后，首先查明现场有没有伤亡人员，并以最快速度将她们救离现场，交由抢救中心医务人员或急送医院救治。4、主动配合政府事故调查工作，开展事故调查处理和善后工作。5、成立事故调查组，查清事故原因，按“四不放过”标准及相关处理要求，对事故责任人进行处罚。6、事故处理结束后，项目部应立即组织人员进行抢修，及早恢复生产施工，降低损失。(五)预防方法1、定时对救援队员进行安全知识培训，以增强安全意识，提升业务水平。2、进行预防事故宣传，增强各级人员安全意识。3、基坑开挖时应设专员在基坑周围进行巡视，发觉土体有裂缝等现象，应立即停止开挖。 江苏盐城水利建设工程 张家港市三干河南延工程三干河枢纽工程项目经理部 9月10日
