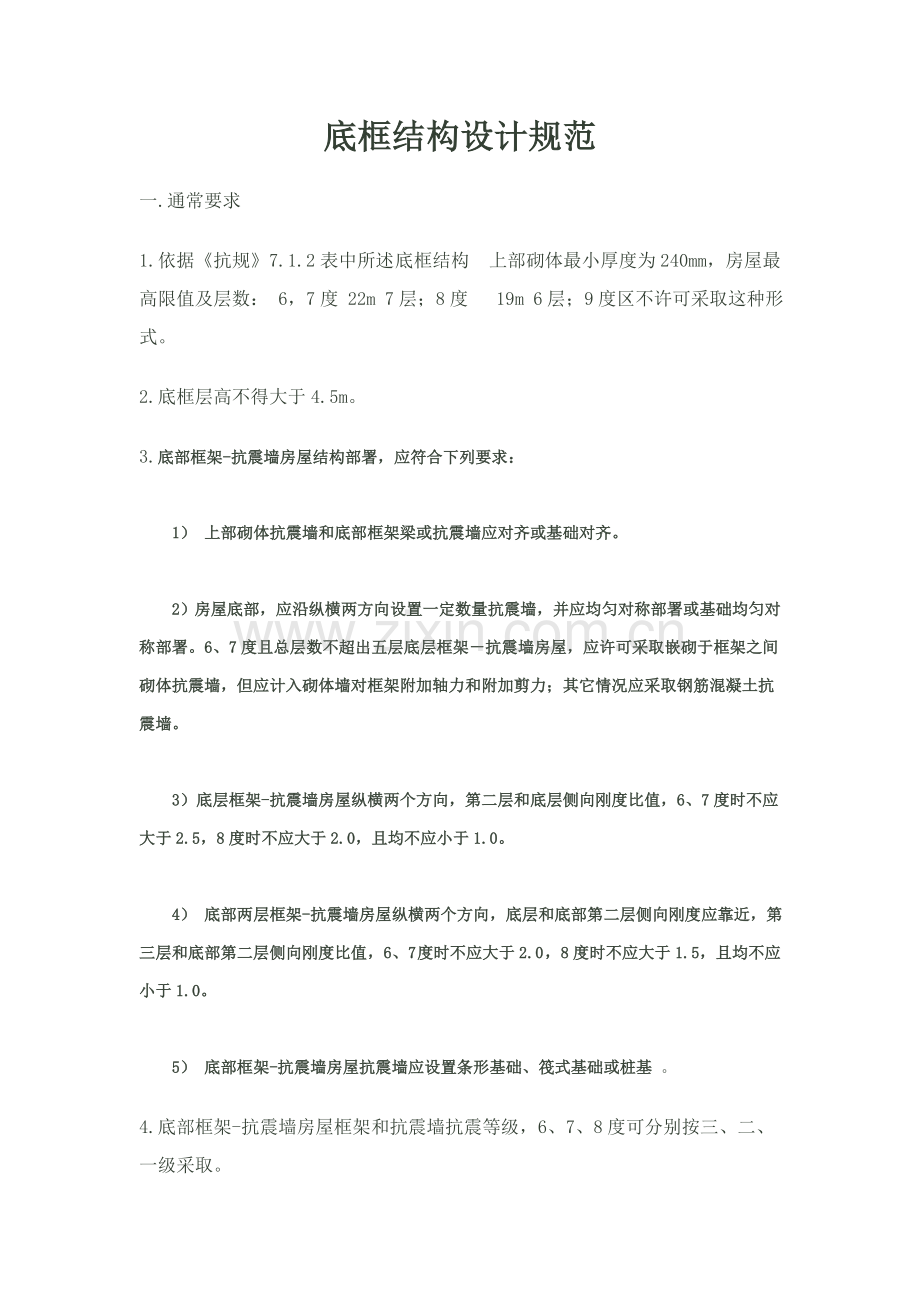

底框结构设计规范
一.通常要求
1.依据《抗规》7.1.2表中所述 底框结构  上部砌体最小厚度为240mm，房屋最高限值及层数： 6，7度 22m 7层；8度  19m 6层；9度区不许可采取这种形式。
2.底框层高不得大于4.5m。
3.底部框架-抗震墙房屋结构部署，应符合下列要求：

　　1） 上部砌体抗震墙和底部框架梁或抗震墙应对齐或基础对齐。

　　2）房屋底部，应沿纵横两方向设置一定数量抗震墙，并应均匀对称部署或基础均匀对称部署。6、7度且总层数不超出五层底层框架－抗震墙房屋，应许可采取嵌砌于框架之间砌体抗震墙，但应计入砌体墙对框架附加轴力和附加剪力；其它情况应采取钢筋混凝土抗震墙。

　　3）底层框架-抗震墙房屋纵横两个方向，第二层和底层侧向刚度比值，6、7度时不应大于2.5，8度时不应大于2.0，且均不应小于1.0。

　　4） 底部两层框架-抗震墙房屋纵横两个方向，底层和底部第二层侧向刚度应靠近，第三层和底部第二层侧向刚度比值，6、7 度时不应大于2.0 ，8度时不应大于1.5，且均不应小于1.0。

　　5） 底部框架-抗震墙房屋抗震墙应设置条形基础、筏式基础或桩基 。
4.底部框架-抗震墙房屋框架和抗震墙抗震等级，6、7、8度可分别按三、二、一级采取。

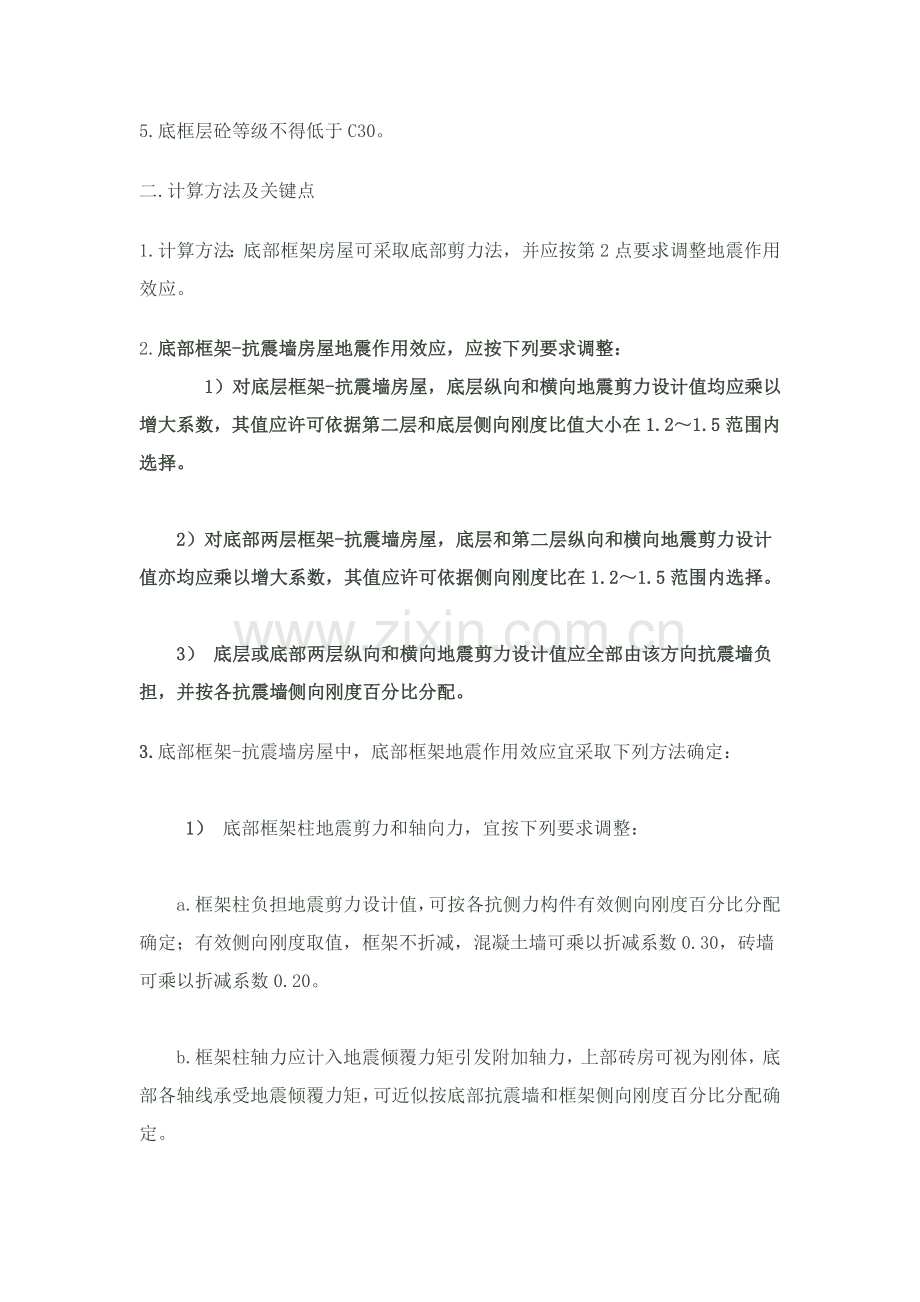

5.底框层砼等级不得低于C30。
二.计算方法及关键点
1.计算方法：底部框架房屋可采取底部剪力法，并应按第2点要求调整地震作用效应。
2.底部框架-抗震墙房屋地震作用效应，应按下列要求调整：
    1）对底层框架-抗震墙房屋，底层纵向和横向地震剪力设计值均应乘以增大系数，其值应许可依据第二层和底层侧向刚度比值大小在1.2～1.5范围内选择。

　　2）对底部两层框架-抗震墙房屋，底层和第二层纵向和横向地震剪力设计值亦均应乘以增大系数，其值应许可依据侧向刚度比在1.2～1.5范围内选择。

　　3） 底层或底部两层纵向和横向地震剪力设计值应全部由该方向抗震墙负担，并按各抗震墙侧向刚度百分比分配。
3.底部框架-抗震墙房屋中，底部框架地震作用效应宜采取下列方法确定：

　　 1） 底部框架柱地震剪力和轴向力，宜按下列要求调整：

　　a.框架柱负担地震剪力设计值，可按各抗侧力构件有效侧向刚度百分比分配确定；有效侧向刚度取值，框架不折减，混凝土墙可乘以折减系数0.30，砖墙可乘以折减系数0.20。

　　b.框架柱轴力应计入地震倾覆力矩引发附加轴力，上部砖房可视为刚体，底部各轴线承受地震倾覆力矩，可近似按底部抗震墙和框架侧向刚度百分比分配确定。

　　 2） 底部框架-抗震墙房屋钢筋混凝土托墙梁计算地震组合内力时，应采取适宜计算简图。若考虑上部墙体和托墙梁组合作用，应计入地震时墙体开裂对组合作用不利影响，可调整相关弯矩系数、轴力系数等计算参数。
4.如底框中抗震墙采取嵌砌于框架之间一般砖抗震墙，符合《抗规》第7.5.6条结构要求时，其抗震验算应符合下列要求：
     1) 底层框架柱轴向力和剪力，应计入砖抗震墙引发附加轴向力和附加剪力，其值可按下列公式确定：

　　式中Vw——墙体负担剪力设计值，柱两侧有墙时可取二者较大值；

　　　　Nf——框架柱附加轴压力设计值；

　　　　Vf——框架柱附加剪力设计值；

　　　　Hf、l——分别为框架层高和跨度。
   2) 2 嵌砌于框架之间一般砖抗震墙及两端框架柱，其抗震受剪承载力应按下式验算：

　　式中V——嵌砌一般砖抗震墙及两端框架柱剪力设计值；

　　　　Aw0——砖墙水平截面计算面积，无洞口时取实际截面1.25倍，有洞口时取截面净面积，但不计入宽度小于洞口高度1/4墙肢截面面积；

　　　　Muyc、Mly——分别为底层框架柱上下端正截面受弯承载力设计值，可按现行国家标准《混凝土结构设计规范》GB 50010非抗震设
计相关公式取等号计算；
                H0——底层框架柱计算高度，两侧全部有砖墙时取柱净高2/3，其它情况取柱净高；
　　　　γREc——底层框架柱承载力抗震调整系数，可采取0.8；
　　　　γREw——嵌砌一般砖抗震墙承载力抗震调整系数，可采取0.9。
三.底框房屋抗震方法。
    1 底部框架-抗震墙房屋上部应设置钢筋混凝土结构柱，并应符合下列要求：

　　1） 钢筋混凝土结构柱设置部位，应依据房屋总层数按本章第7.3.1条要求设置。过渡层尚应在底部框架柱对应位置处设置结构柱。

　　2） 结构柱截面，不宜小于240mm×240mm。

　　3） 结构柱纵向钢筋不宜少于4φ14，箍筋间距不宜大于200mm。

　　4） 过渡层结构柱纵向钢筋，7度时不宜少于4φ16，8度时不宜少于6φ16。通常情况下，纵向钢筋应锚入下部框架柱内；当纵向钢筋锚固在框架梁内时，框架梁对应位置应加强。

　　5） 结构柱应和每层圈梁连接，或和现浇楼板可靠拉结。

　　2 上部抗震墙中心线宜同底部框架梁、抗震墙轴线相重合；结构柱宜和框架柱上下贯通。

　　3 底部框架-抗震墙房屋楼盖应符合下列要求：

　 　1）过渡层底板应采取现浇钢筋混凝土板，板厚不应小于120mm；并应少开洞、开小洞，当洞口尺寸大于800mm时，洞口周围应设置边梁。

　　2）其它楼层，采取装配式钢筋混凝土楼板时均应设现浇圈梁，采取现浇钢筋混凝土楼板时应许可不另设圈梁，但楼板沿墙体周围应加强配筋并应和对应结构柱可靠连接。

　4 底部框架-抗震墙房屋钢筋混凝土托墙梁，其截面和结构应符合下列要求：
　　1） 梁截面宽度不应小于300mm，梁截面高度不应小于跨度1/10。
　　2）箍筋直径不应小于8mm，间距不应大于200mm；梁端在1.5倍梁高且大于1/5梁净跨范围内，和上部墙体洞口处和洞口两侧各500mm且大于梁高范围内，箍筋间距不应大于100mm。
　　3） 沿梁高应设腰筋，数量不应少于2φ14，间距不应大于200mm。
　　4）梁主筋和腰筋应按受拉钢筋要求锚固在柱内，且支座上部纵向钢筋在柱内锚固长度应符合钢筋混凝土框支梁相关要求。
　　5 底部钢筋混凝土抗震墙，其截面和结构应符合下列要求：
　　1） 抗震墙周围应设置梁(或暗梁)和边框柱(或框架柱)组成边框；边框梁截面宽度不宜小于墙板厚度1.5倍，截面高度不宜小于墙板厚度2.5倍；边框柱截面高度不宜小于墙板厚度2倍。
　　2） 抗震墙墙板厚度不宜小于160mm，且不应小于墙板净高1/20；抗震墙宜开设洞口形成若干墙段，各墙段高宽比不宜小于2。
　　3） 抗震墙竖向和横向分布钢筋配筋率均不应小于0.25%，并应采取双排部署；双排分布钢筋间拉筋间距不应大于600mm，直径不应小于6mm。
　　4） 抗震墙边缘构件可按本规范第6.4节相关通常部位要求设置。
　　6  底层框架-抗震墙房屋底层采取一般砖抗震墙时，其结构应符合下列要求：
         1） 墙厚不应小于240mm，砌筑砂浆强度等级不应低于M10，应先砌墙后浇框架。
         2）沿框架柱每隔500mm配置2φ6拉结钢筋，并沿砖墙全长设置；在墙体半高处尚应设置和框架柱相连钢筋混凝土水平系梁。
         3） 墙长大于5m时，应在墙内增设钢筋混凝土结构柱。
         7   底部框架-抗震墙房屋材料强度等级，应符合下列要求：
         1） 框架柱、抗震墙和托墙梁混凝土强度等级，不应低于C30。
         2） 过渡层墙体砌筑砂浆强度等级，不应低于M7.5。
         8  底部框架-抗震墙房屋其它抗震结构方法，应符合《抗规》第7.3.5条至7.3.14条相关要求。
四.计算软件。
  1. 通常能够采取PKPM和GSCAD计算。个人认为不管软件设计更为完善性话，GSCAD无疑操作简单也明了些。PKPM底框部分和上部砌体结构部分需分开计算。在PMCAD录入部分输入结构构件组装楼层及输入部署信息和荷载传导后，上部砌体抗震验算应在PMCAD第8项内进行砌体抗震验算及其它计算--可选SATWE中接PM8规范算法及有限元计算法分别对底框及上部砌体结构部分计算。采取PK也能够计算，只是稍微麻烦点，而且PK只能算平面内弯矩，平面外弯矩是程序依据平面内弯矩估算出来，结果偏大，也不符合实际。SATWE平面内外弯矩均可算，符合实际，比如柱子配筋两方向是算出来，而PK只算一个方向，另方向配筋是软件依据算方向估出来。所以还是提议采取SATWE或TAT（高层版）计算。
2.假如采取PK计算话，网上有这么一个简单介绍及部分需要注意关键：
（１）ＰＭ建模，活载输入根据规范走；恒载：空心板+双面粉刷+楼面做法，我大约输3~3.5，现浇板100mm我输3.5~4。

（2）抗震验算经过，侧向刚度比要满足规范。

（3）有多个关键参数大家需要重视

       1）墙体材料自重：通常根据实心粘土砖为22，这个是加双面粉，没有特殊要求不要动她。假如确实要动，多孔砖密度较小KP1型资料显示为16.63KN/M3加双面粉，19~20左右。

      2）根据经验考虑墙梁作用上部荷载折减：这个选项通常不选。原因无经验即不选。

      3）根据规范方法确定托梁上部荷载：通常不根据墙梁计算，不选。

      4）剪力墙侧移刚度考虑边框柱作用：和剪力墙多少相关，不选偏安全。

上面4点能够全部不选，不过必需要选时候期望注意以下几点：

相关底框-抗震墙结构框架梁荷载折减 当抗震设防烈度为8度及以上时,上部荷载不折减,按100%作用在托梁上,托梁配筋和一般梁一样按受弯构件计算. 当6.7度(0.1g.0.15g)时,上部荷载可考虑乘折减系数,此时托墙梁配筋和一般梁一样按受弯构件计算,所以,输入折减系数不应太小,通常可输入0.7~0.9,但不应少于四层荷载值.

  也可将折减和墙梁同时勾选.程序依据砌体规范 7.3.2条判定框架梁和过分层墙体是否符合墙梁通常要求,对符合要求框架梁和框支墙体按墙梁设计,对不符合要求框架梁或框支墙体不考虑墙梁作用,在不满足墙梁条件下,程序按折减去处理,但通常不考虑框架柱边框作用.

（4）以上经过后，形成PK文件，要一榀抽，然后进入PK查看计算结果。关键内容又来了：

不要只看配筋，剪力图也是很关键，《强剪弱弯》要深刻了解，箍筋多少是剪力来决定，底框关键是剪力控制，一定要注意！ SAWTE配筋率不是很直观，我能够看图表确定！

恒载，活载图很直观，还能够进行手算符合！关键又来了，附加箍筋，吊筋怎么来！集中力啊！这在恒活图中表较清楚，还是要查表！上面数值不知道是标准值，还是设计值！这一点还是请有经验老师解答一下！假如不放心，还能够在ＰＫ中绘制梁图进行复核！
3. 有些人质疑SATWE算出梁偏小，原因有二：第一对话框材料未点砌体，造成无法接PM-8荷载，梁配筋很小显然不对，这是未操作好，是错误；第二操作对了，梁筋小有可能梁下有剪力墙，是正常。
