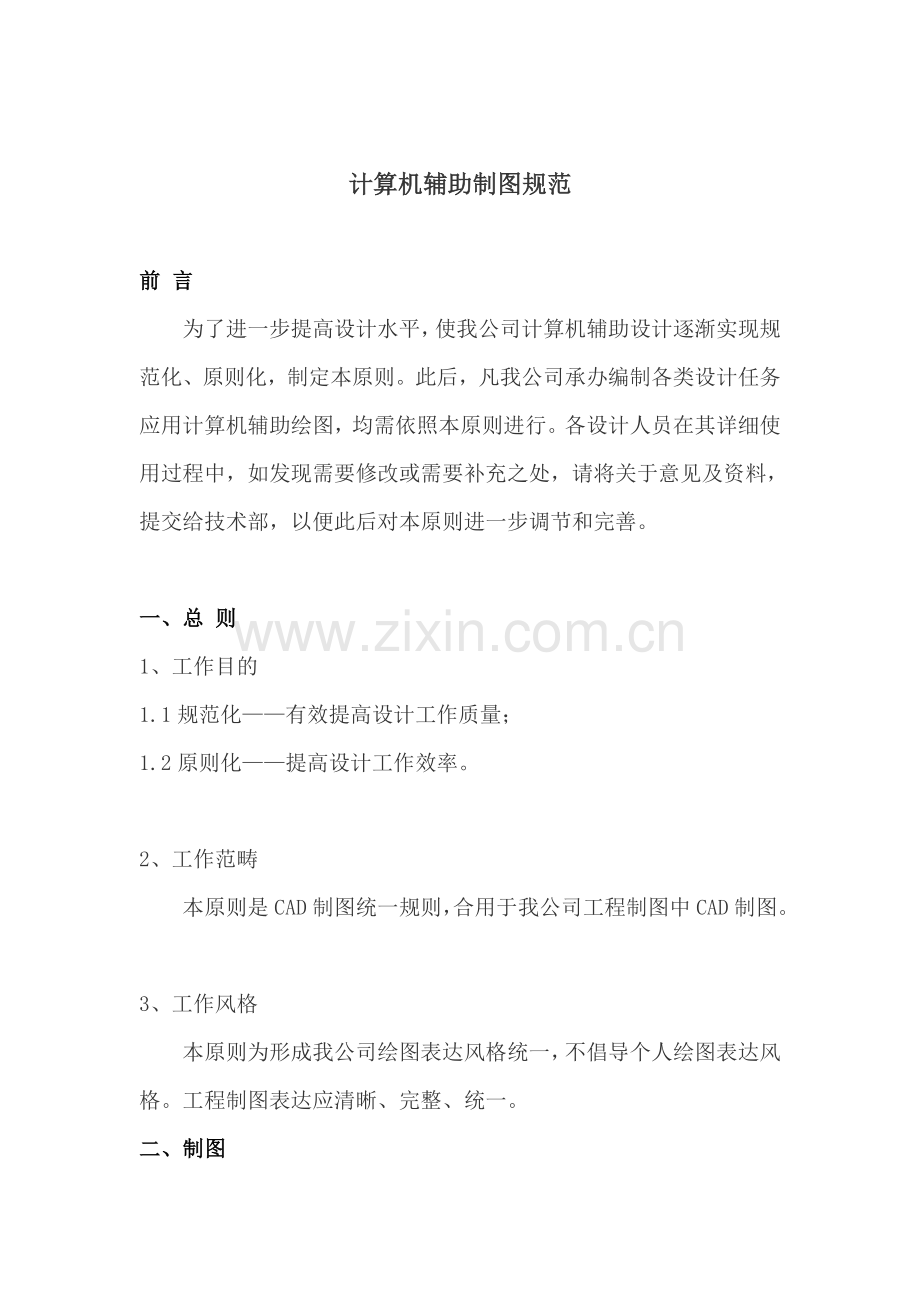

计算机辅助制图规范

前 言
为了进一步提高设计水平，使我公司计算机辅助设计逐渐实现规范化、原则化，制定本原则。此后，凡我公司承办编制各类设计任务应用计算机辅助绘图，均需依照本原则进行。各设计人员在其详细使用过程中，如发现需要修改或需要补充之处，请将关于意见及资料，提交给技术部，以便此后对本原则进一步调节和完善。

一、总 则
1、工作目的
1.1规范化——有效提高设计工作质量；
1.2原则化——提高设计工作效率。

2、工作范畴
本原则是CAD制图统一规则，合用于我公司工程制图中CAD制图。

3、工作风格
本原则为形成我公司绘图表达风格统一，不倡导个人绘图表达风格。工程制图表达应清晰、完整、统一。
二、制图

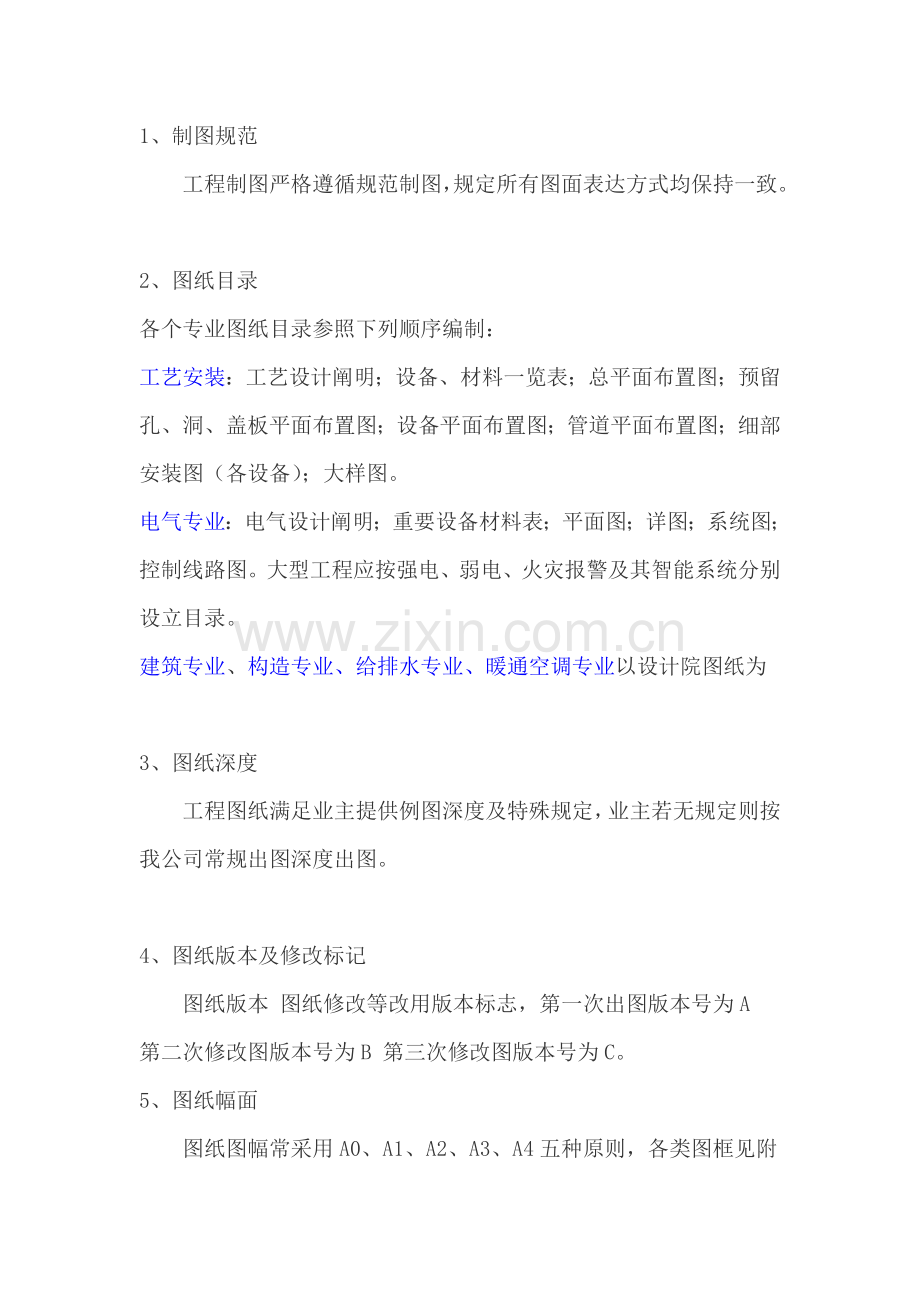

1、制图规范
工程制图严格遵循规范制图，规定所有图面表达方式均保持一致。

2、图纸目录
各个专业图纸目录参照下列顺序编制：
工艺安装：工艺设计阐明；设备、材料一览表；总平面布置图；预留孔、洞、盖板平面布置图；设备平面布置图；管道平面布置图；细部安装图（各设备）；大样图。
电气专业：电气设计阐明；重要设备材料表；平面图；详图；系统图；控制线路图。大型工程应按强电、弱电、火灾报警及其智能系统分别设立目录。
建筑专业、构造专业、给排水专业、暖通空调专业以设计院图纸为

3、图纸深度
工程图纸满足业主提供例图深度及特殊规定，业主若无规定则按我公司常规出图深度出图。

4、图纸版本及修改标记
图纸版本 图纸修改等改用版本标志，第一次出图版本号为A
第二次修改图版本号为B 第三次修改图版本号为C。
5、图纸幅面
图纸图幅常采用A0、A1、A2、A3、A4五种原则，各类图框见附
图，后来绘图中一律采用统一图框，特殊需要可采用按长边1/8模数加长尺寸。
一种专业所用图纸，不适当多于两种幅面(目录及表格所用A4幅
面除外)。
图纸比例惯用图纸如下，同一张图纸中，不适当浮现三种以上比
例。
惯用比例1:1,1:2,1:5,1:10,1:20,1:50,1:100,1:200,1:500
可用比例 1:3,1:15,1:25,1:30,1:150,1:250,1:300

6、图层设立
6.1采用图层目是用于组织、管理和互换CAD图形实体数据以及控制实体屏幕显示和打印输出。
6.2图层具备颜色、线形、线宽、状态等属性。各类实体应放置在不同图层上，重要图层设立如下（图层名称采用英文标记）：
A、方案中工艺图图层设立
序号
图层名称
颜色
线型
线宽
1
Building(构筑物)
白色
Continuous(实线)
0.25
2
WATER（污水管道）
红色
Continuous(实线)
0.20
3
WAS（污泥管道）
绿色
DASHDOT(点划线)
0.20
4
AIR（空气管道）
黄色
PHANTOM2(双点划线)
0.20
5
Medical（药剂管道）
蓝色
HIDDENX2(虚线)
0.20
6
Equipment（设备管道）
天蓝色
Continuous(实线)
0.20
7
DIM(标注)
绿色
Continuous(实线)
0.13
8
TEXT（文字）
绿色
Continuous(实线)
0.20
9
CENTER（中心线）
红色
DASHDOT(点划线)
0.13
10
HATCH(填充)
灰色
Continuous(实线)
0.13

B、工艺安装图中图层设立
序号
图层名称
颜色
线型
线宽
1
Building(构筑物)
白色
Continuous(实线)
0.09
2
PIPE(管道)
黄色
Continuous(实线)
0.20
3
Equipment（设备管道）
天蓝色
Continuous(实线)
0.20
4
DIM(标注)
绿色
Continuous(实线)
0.13
5
TEXT（文字）
绿色
Continuous(实线)
0.20
6
CENTER（中心线）
红色
DASHDOT(点划线)
0.13
7
HATCH(填充)
灰色
Continuous(实线)
0.13

7、图纸字体及字体高度
7.1字体类型
除特殊状况规定外，均应采用如下字体文献：
图中文字：SHX字体采用simplex(西文单线体)或txt.shx（西文单线体），大字体采用hzfs.shx(仿宋体)、hzdx.shx(单线体) 或hztxt.shx（中文单线）。
标注：SHX字体采用simplex(西文单线体)或txt.shx（西文单线体），不使用大字体。
以上字体中各自第一种字体为首选字体。
7.2字体高度（图纸以1：100为例）
A0、A1图纸：
图中图纸名称字体高度为800，别的字体高度为500，宽高比均为0.8。
A2、A3、A4图纸：
图中图纸名称字体高度为600，别的字体高度为300，宽高比均为0.8。

8、标注（图纸以1：100为例）
尺寸线超过标记80，红色；
尺寸界限超过尺寸线80，起点偏移量150，红色；
箭头采用建筑标记，箭头大小80。
文字大小250，文字样式采用上述标注文字，文字位置为上方、置中，从尺寸线偏移80，文字与尺寸线对齐，颜色随块。

9、图例
图中图例以设计院图例符号为准，见附图。

10、模板
以上图层、字体以及标注已做好两个模板，将其复制到电脑中原模板目录中：C:\Documents and Settings\Administrator\ LocalSettings\ApplicationData\Autodesk\AutoCAD\R16.1\ chs\Template （AutoCAD为本）；
C:\Documents and Settings\Administrator\ LocalSettings\ApplicationData\Autodesk\AutoCAD\R16.0\ chs\Template （AutoCAD为本），画图新建文献时选取需要模板即可。
