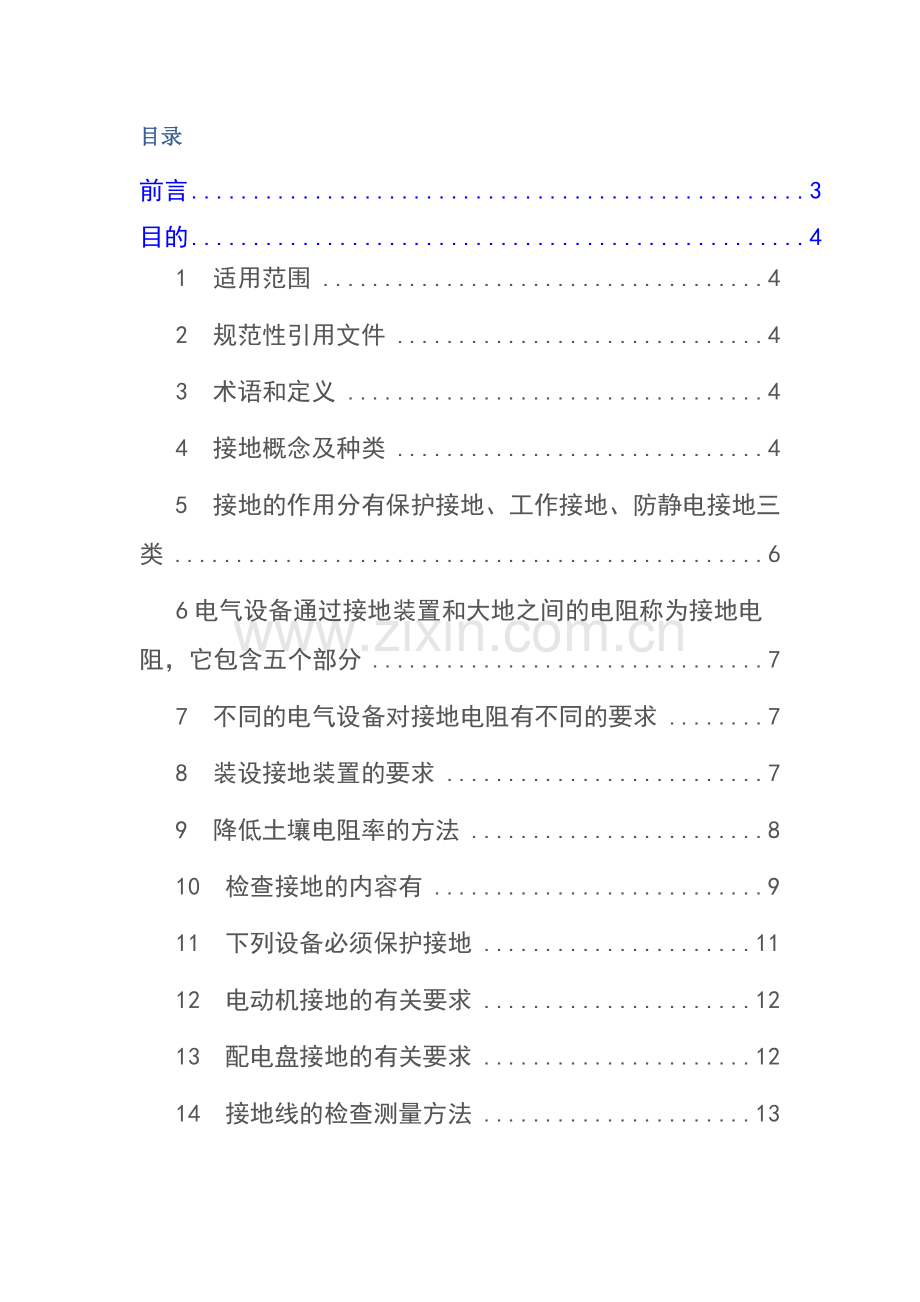

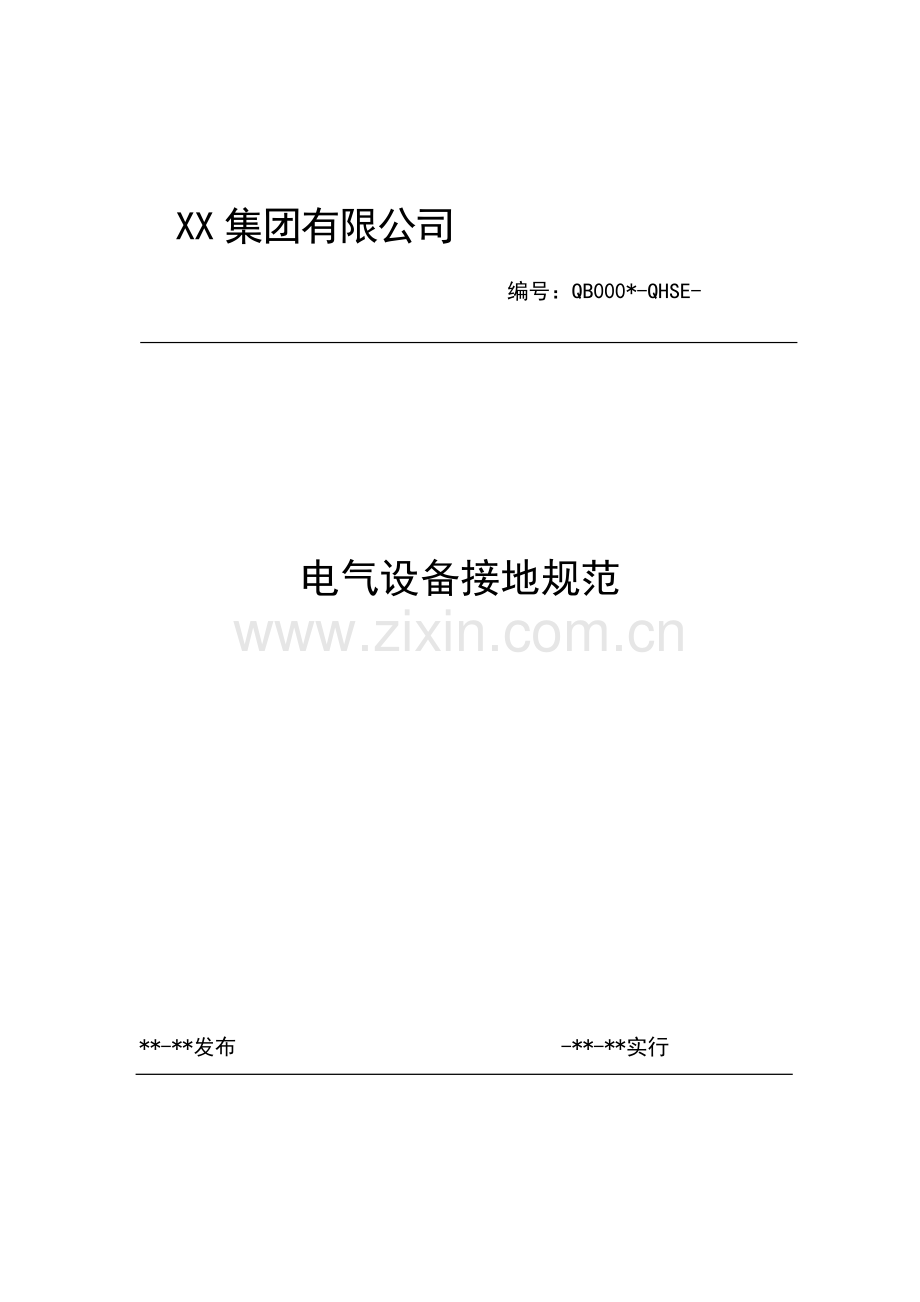

XX集团有限公司编号：QB000*-QHSE-电气设备接地规范*-*发布 -*-*实行目录前言3目的41 适用范围42 规范性引用文件43 术语和定义44 接地概念及种类45 接地的作用分有保护接地、工作接地、防静电接地三类66电气设备通过接地装置和大地之间的电阻称为接地电阻，它包含五个部分77 不同的电气设备对接地电阻有不同的要求78 装设接地装置的要求79 降低土壤电阻率的方法810 检查接地的内容有911 下列设备必须保护接地1112 电动机接地的有关要求1213 配电盘接地的有关要求1214 接地线的检查测量方法13目为了规范XX集团生产经营单位电气设备接地规定，重要目是保护人身和设备安全，减少公司电气事故发生，控制公司人员和财产不受损失，所有电气设备应按规定进行可靠接地。1 合用范畴本规范规定了XX集团各生产经营单位用电系统、新建扩建、检维修、改造、办公区域、员工宿舍等电气线路接地规定。2 规范性引用文献GB1405293 系统接地形式及安全规定GB5005495低压配电设计规范GB 50169 电气装置安装工程接地装置施工及验收柜范3 术语和定义电气系统配备保护办法有：保护接地、保护接零、重复接地、工作接地等。电气设备某个某些与大地之间作良好电气联接称为接地。与大地土壤直接接触金属导体或金属导体组称为接地体：联接电气设备应接地某些与接地体金属导体称为接地线；接地体和接地线统称为接地装置。 4 接地概念及种类（1）防雷接地 ：为把雷电迅速引入大地，以防止雷害为目接地。防雷装置如与电报设备工作接地合用一种总接地网时，接地电阻应符合其最小值规定。（2）交流工作接地：将电力系统中某一点，直接或经特殊设备与大地作金属连接。 工作接地重要指是变压器中性点或中性线（N 线）接地。 N 线必要用铜芯绝缘线。在配电中存在辅助等电位接线端子，等电位接线 端子普通均在箱柜内。必要注意，该接线端子不能外露；不能与其他接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与 PE 线连接。 （3）安全保护接地 ：安全保护接地就是将电气设备不带电金属某些与接地体之间作良好金属连接。即将大楼内用电设备以及设备附近一 些金属构件，有 PE 线连接起来，但禁止将 PE 线与 N 线连接。 （4）直流接地 ：为了使各个电子设备精确性好、稳定性高，除了需要一种稳定供电电源外，还必要具备一种稳定基准电位。可采用较大截面积绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。（5）防静电接地：为防止智能化大楼内电子计算机机房干燥环境产生静电对电子设备干扰而进行接地称为防静电接地。（6）屏蔽接地：为了防止外来电磁场干扰，将电子设备外壳体及设备内外屏蔽线或所穿金属管进行接地，称为屏蔽接地。（7）功率接地系统 ：电子设备中，为防止各种频率干扰电压通过交直流电源线侵入，影响低电平信号工作而装有交直流滤波器，滤波器接地称功率接地。（8）原则接地电阻规范规定见下表名称详细规定欧姆防雷保护接地独立防雷保护接地电阻应不大于等于10安全保护接地独立安全保护接地电阻应不大于等于4交流工作接地独立交流工作接地电阻应不大于等于4直流工作接地独立直流工作接地电阻应不大于等于4防静电接地防静电接地电阻普通规定不大于等于100共用接地体(联合接地) 应接地电阻15 接地作用分有保护接地、工作接地、防静电接地三类（1）电气设备金属外壳，混凝土、电杆等，由于绝缘损坏有也许带电，为了防止这种状况危及人身安全，避免发生人体触电事故，将电气设备金属外壳与接地装置联接方式保护接地，当人体触及到外壳已带电电气设备时，由于接地体接触电阻远不大于人体电阻，绝大某些电流经接地体进入大地，只有很小某些流过人体，不致对人生命导致危害。 （2）为了保证电气设备在正常和事故状况下可靠工作而进行接地称为工作接地，如中性点直接接地和间接接地以及零线重复接地、防雷接地等都是工作接地。为了将雷电引入地下，将防雷设备（避雷针等）接地端与大地相连，以消除雷电过电压对电气设备、人身财产危害接地，也称过电压保护接地。（3）防止静电危险影响而将易燃油、天然气贮藏罐和管道、电子设备等接地称为防静电接地。6电气设备通过接地装置和大地之间电阻称为接地电阻，它包括五个某些（1）电气设备和接地线接触电阻。 （2）接地线自身电阻。 （3）接地体自身电阻。 （4）接地体和大地接触电阻。 （5）大地电阻。 7 不同电气设备对接地电阻有不同规定（1）大接地短路电流系统R0.5欧 ；（2）容量在100kVA以上变压器或发电机R4欧 ；（3）阀型避雷器R5欧 ；（4）独立避雷针、小接地电流系统、容量在100kVA及如下变压器或发电机、高低压设备共用接地均R10欧 ；（5）低压线路金属杆、水泥杆及烟囱接地R30欧 。8 装设接地装置规定（1）接地线普通用40mm4mm镀锌扁钢。 （2）接地体用镀锌钢管或角钢。钢管直径为50mm，管壁厚不不大于3.5mm，长度23m。角钢以50mm50mm5mm为宜。 （3）接地体顶端距地面0.50.8m，以避开冻土层，钢管或角钢根数视接地体周边土壤电阻率而定，普通不少于两根，每根间距为35m （4）接地体距建筑物距离在1.5m以上，与独立避雷针接地体距离不不大于3m。 （5）接地线与接地体联接应使用搭接焊。9 减少土壤电阻率办法（1）在接地装置安装前应理解接地体周边土壤电阻率，如过高则采用必要办法，保证接地电阻值合格。 （2）变化接地体周边土壤构造在接地体周边土壤23m范畴内，掺入不容于水、有良好吸水性物质，如木炭、焦碳煤渣或矿渣等，该法可使土壤电阻率减少到本来15110。 （3）用食盐、木炭减少土壤电阻率用食盐、木炭分层夯实。木炭和细掺匀为一层，约1015cm厚，再铺23cm食盐，共58层。铺好后打入接地体。此法可使电阻率降至本来1315。但食盐日久会随流水流失，普通超过两年就要补充一次。 （4）用长效化学降阻剂用长效化学降阻剂办法可使土壤电阻率降至本来40%。电气设备接地电阻应在每年春、秋两季雨水较少时各测试一次，保证接地合格。普通采用专门仪表（如ZC-8接地电阻测试仪）测试，也可采用电流表-电压表法测试。 10 检查接地内容有（1）联接螺栓与否松动、锈蚀。 （2）地面如下接地线、接地体腐蚀状况，与否脱焊。 （3）地面接地线有无损伤、断裂、腐蚀等对架空进线电源线涉及零线，其截面选取应按规定铝线不应不大于16 mm2，铜线不应不大于10mm2。（4）为便于辨认各种导线不同用途，相线、工作零线与保护线均应以不同颜色加以区别，以防止相线与零线混用或工作零线与保护零线混用，为保证各种插座对的接线提供有利条件，使用三相五线制配电方式。（5）对顾客端电源自动空气开关或熔断器，要在其中加装单相漏电保护器。对年久失修、绝缘老化或负荷增长、截面欠小顾客线路，应尽快更换，以消除电气火灾隐患及为漏电保护器正常工作提供条件。（6）对动力电气系统中三项五线制设备保护接地线、零线任何状况下不得不大于相线1/2,照明系统中无论三项五线或单项三线制地线与零线必要与项线相似。（7）工作接地与保护接地干线容许合用，但其截面不得不大于相线截面一半。（8）每个电气装置接地应以单独接地线与接地干线相连接，不得在一种接地线中串接几种需要接地电气装置。（9）380V 配电箱、检修电源箱、照明电源箱接地铜裸线截面应 4 mm2，铝裸线截面应6 mm2，有绝缘铜线截面应2.5mm2，有绝缘铝线截面应4mm2。（10）接地线离地面距离宜为250-300mm 。（11）工作接地用黄绿相间条纹涂在表面，保护接地应用黑色涂在表面上，设备中性线宜涂淡蓝色标志。（12）不得运用蛇皮管、管道保温层金属外皮或金属网以及电缆金属护层作接地线。（13）地线焊接时，焊接地线应采用搭接焊，其搭接长度必要符合扁钢为其宽度2倍(且至少3个棱边焊接)， 圆钢为其直径6倍（且要双面焊接），圆钢与扁铁连接时，搭接焊长度为圆钢6 倍（且要双面焊接）。（14）铜、铝线与地排连接必要用固定螺丝压接，不得缠绕连接，采用扁铜软线作接地线时,规定长短适当，并压接线鼻子与接地螺丝连接。（15）设备运营期间由运营人员检查电气设备接地线与地网、电气设备连接良好，无断裂等使接地线截面减小状况，否则按缺陷对待。（16）设备检修进行验收时，必要检查电气设备接地线状况良好。（17）设备部应定期进行电气设备接地状况进行检查,发现问题及时告知整治。（18）电气设备接地电阻，应按照不超过周期规定或设备大小修时检修监测，发现问题及时分析因素并进行解决。（19）高压电气设备接地及接地网接地电阻由设备部按照电力设备交接和防止性实验规程进行，低压电气设备接地由设备所辖部门进行。（20）接地装置入地短路电流，采用在接地装置内、外短路时，经接地装置流入地中最大短路电流对称分量最大值，该电流应按5-10 年发展后系统最大运营方式拟定，并应考虑系统中各接地中性点间短路电流分派，以及避雷线中分走接地短路电流。11 下列设备必要保护接地（1）电流互感器二次线圈。（2）配电盘、控制盘外壳。（3）电动机外壳。（4）电缆接头盒外壳及电缆金属外皮。（5）开关及其传动装置金属底座或外壳。（6）高压绝缘子及套管金属底座。（7）室内外配线金属管道。（8）计量电度表接地端。（9）电器和照明设备外壳。（10）屋内外配电装置金属构架及带电某些金属遮拦。12 电动机接地关于规定（1）电动机接地线宜采用扁铁与全厂接地网连接，如距离接地干线较远或布置扁铁接地线影响环境美观，应尽量采用自然接地体接地，或使用扁铜线作为接地线。（2）外壳上有接地螺丝电动机，接地线必要与接地螺丝连接。（3）外壳上无接地螺丝电动机，规定在电动机外壳恰当位置加装接地螺丝与接地线相连接。（4）与接地机座之间有可靠电气接触电动机外壳可不接地，接地线布置应整洁、美观。13 配电盘接地关于规定（1）配电盘接地线宜采用扁铁与全厂接地网连接，如距离接地干线较远或布置扁铁接地线影响环境美观，应尽量采用自然接地体接地，或使用软铜线作为接地线。（2）低压配电盘接地线采用裸铜导线时截面不不大于6mm2，采用有绝缘外皮铜线时截面不不大于4mm2。（3）外壳上有接地螺丝配电盘，接地线必要与接地螺丝连接。（4）外壳上无接地螺丝配电盘,规定在配电盘外壳恰当位置加装接地螺丝与接地相线连接。（5）与接地体有可靠电气接触配电盘外壳可不接地。14 接地线检查测量办法（1）测试前应与被试设备保持足够安全距离，防止误碰带电和旋转部位，且由两人进行。（2）测试前应选用万用表电阻档，把表两个表笔短接，校准表电阻电阻挡档批示为0。（3）将表笔一端接地线，另一端与设备接地专用端子连接。（4）当被试设备没有专用接地端时，表笔另一端应在电气设备外壳或金属构件进行测量。（5）接地端必要选取主接地网或与主接地网可靠连接处，并除掉表面氧化物接触良好。（6）应在表计批示稳定后读取数值，接地电阻值应符合规程规定。各生产经营单位参照本电气设备接地规范执行。
