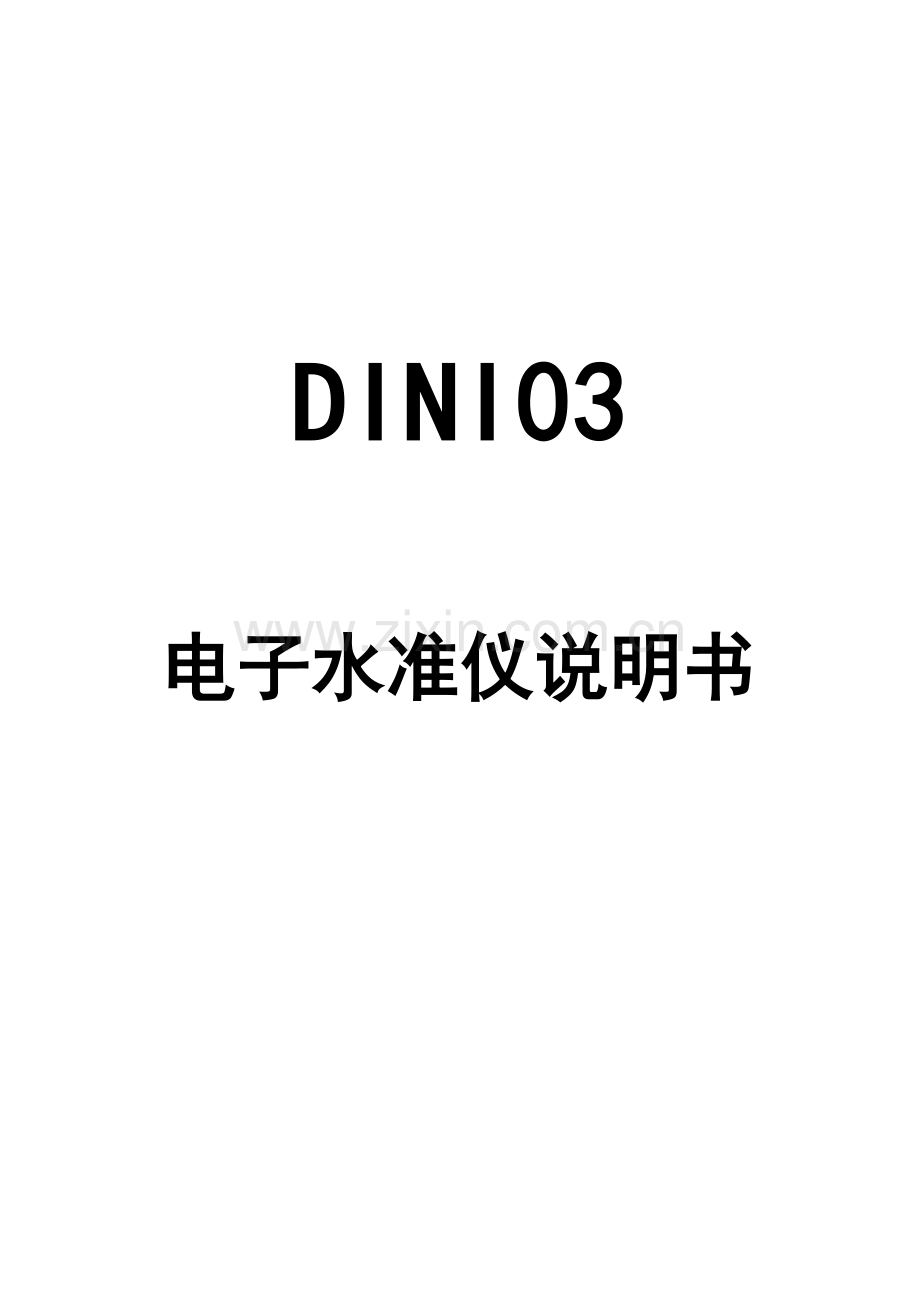

DINI03

电子水准仪说明书

入门
欢迎
相关TRIMBLE DINI 数字水准仪
相关信息
技术支持
您要求
注册

检验集装箱
检验货运包装，假如集装箱是在不好条件下运输过来，那么检验外观是否有可见损坏，如发觉损坏情况立即联络运输者和TRIMBLE经销商，保留好集装箱和包装材料方便运输者检验。
仪器箱
拆封以后，请立即检验所要求隶属品是否全部有收到，下面是全部隶属品全部在仪器箱里样本

1. TRIMBLE DINI 数字水准仪
2. 电池（标配为一个电池）
3. 电缆（DINI和电脑）
4. 电池充电器
5. 防雨布
6. 指南、使用手册、合格证
7. 电池充电器 十字丝调整扳手
维修和保养
Trimble DINI 能够支持野外作业环境，不过像全部精密仪器一样需要维护和保养，采取以下步骤以使仪器达成做好使用效果。
清洁
清洁仪器时一定要很小心，尤其是在清洁仪器镜头和反射器时候，千万不要用粗糙不洁净布和较硬纸去清洁，TRIMBLE提议您使用抗静电镜头纸、棉花块或镜头刷来清洁仪器。
防潮
如仪器在潮湿天气中使用过，将仪器放入室内，从仪器箱中取出仪器，自然晾干，假如在仪器镜头上有水滴，让仪器自然蒸发即可。
仪器运输
在运输仪器时一定要锁好仪器箱，假如长途运输仪器，将仪器放在仪器箱中，而且使用运输集装箱。
维修
TRIMBLE提议您到授权维修站点维修，而且每十二个月进行一次校准。以确保仪器精度。
当您将仪器送往维修中心，请您在仪器箱上注明发货人和收货人，假如仪器必需维修，请您在仪器箱中装入说明，说明应该明确指出仪器故障和常常发生错误现象，而且指出仪器必需维修。
电池
在充电和使用电池之前，一定要先阅读电池安全和环境信息。
电池安全和环境信息
不要损坏锂电池，被损坏电池可能引发爆炸和火灾，能够造成人身伤害和财产损失。
Ø 为避免无须要伤害和损坏，请不要使用损坏电池，损坏迹象包含：变色、扭曲变形、漏液
Ø 不要让电池接触火焰、高温和阳光直射
Ø 不要将电池浸入水中
Ø 当日气炎热时请不要将电池在车辆内储存
Ø 不要重击或刺破电池
Ø 不要将电池短路
不要接触漏液锂电池，以免造成人身伤害和财产损失。为避免以上后果
请注意以下几点：
Ø 假如电池漏液请不要接触该液体
Ø 假如液体不慎进入眼睛，请立即用清水冲洗，而且快速就医，不要用手擦眼睛
Ø 假如液体溅到衣服或皮肤上，请立即用清水冲洗
请严格根据说明书对电池进行充电，使用未授权充电器充电可能引发爆
炸和火灾，而且会造成人身伤害和财产损失，为避免无须要损害请注意：
Ø 请不要对损坏或漏液电池进行充电
Ø 请用指定充电器进行充电，一定要仔细根据说明书进行充电
Ø 假如电池过热或出现燃烧气味，请立即断电
Ø 使用TRIMBLE指定电池
Ø 根据说明书使用电池
处理
Ø 在处理之前请将电池放电
Ø 严格根据当地和国家标准处理电池，相关信息参考第三页环境信息
充电
该蓄电池充电器仅适适用于TRIMBLE一般电源18V/3A，额定功率（P/N48800-00）。如未使用TRIMBLE指定电源可能造成充电器外壳损坏，或因为电压不足降低电池寿命。
指示灯
充电器指示灯显示充电过程
电量（绿色）
假如充电器和电源连接好则绿色电源灯闪烁，如没有连接电源或电压不足则电源灯不闪烁
警告灯（红色）
充电器开启，充电器开始监控单元温度，假如温度过高红灯闪烁
假如周围环境温度过高，红灯闪烁，充电器停止充电，假如周围环境温度不在指定范围内不要试图继续对电池进行充电
连接（黄色）
当电池插入充电器，连接灯闪烁，指示充电器识别电池将要对电池充电
电池必需恰好放入充电器槽内，不然接触灯不闪烁
假如将电池正确插入充电器槽内，接触灯仍不闪烁，可能是充电电压低于5.6V，假如出现此情形，用12V电源供电大约5秒钟，然后将电池放入槽内，充电器对电池进行识别然后开始充电
充电（绿色）
将电池插入充电器槽内，充电器开始识别，然后就会对电池进行充电，充电灯有三种模式指示电池充电情况，以下：
指示灯：
充电情况：
绿灯连续亮
电已充满
不闪烁
等候充电
每秒闪烁一次
正在充电
电池充电时间
电池插入以后经过验证即开始充电，电池估计充电时间以下：
电池：
估量充电时间：
1.8Ah
2.0-2.5小时
2.0Ah
2.5-3.0小时
2.2Ah
3.3-4.0小时
2.4Ah
<3.3小时
仪器电池处理

仪器电池处理
电池容量
因为实施动力管理和使用液晶显示器，所以DINI很省电，依据电池年纪和情况，一个充满7.4V/2.4Ah,在不开启照明情况下，能够连续工作三天。
查询电池电量
目前电池电量能够在屏幕右上角粗略显示出来

电池正确电量能够在测量菜单下 函数域\信息\中显示

电量低
假如电池用完，则信息显示电量低于10%
假如显示此信息，很多测量功效仍然能够继续，提醒此警告信息出现以后，应该立即插入充满电池，更换电池时要确定切断电源，这么做避免丢失数据，假如没有立即更换电池，仪器将自动关机，当电池达成最低电量时不会丢失数据。
连接内部电池

1. 松开锁，打开电池盒
2. 打开电池盒

3. 接下来就能够安装和拆卸电池了
4. 当锁在正确位发出嘀一声，关闭电池盒
充电时，假如打开电池盒锁，请注意不要将电池掉落
仪器描述
硬件外观

1. 望远镜遮阳板
2. 望远镜调焦螺旋
3. 触发键
4. 水平微调
5. 刻度盘
6. 脚螺旋
7. 底座
8. 电源/通讯口
9. 键盘
10. 显示器
11. 圆水准气泡
12. 十字丝
13. 能够动圆水准气泡调整器

14. 电池盒

15. 瞄准器

DINI软件描述
DINI主菜单

主菜单

子菜单

子菜单

描述

1.文件

工程菜单

选择工程

选择已经有工程

新建工程

新建一个工程

工程重命名

改变工程名称

删除工程

删除已经有工程

工程间文件复制
在两个工程间复制信息

编辑器

编辑已存数据、输入、查看数据、输入改变代码列表

数据输入/输出

DINI到USB
将DINI数据传输到数据棒

USB到DINI
将数据棒数据传入DINI

存放器

USB格式化
记忆棒格式化，注意警告信息

内/外存放器，总存放空间，未占用空间，格式化内/外存放器

2.配置

输入

输入大气折射、加
常数、日期、时间

限差/测试

输入水准线路限差（最大视距、最小视距高、最大视距高等信息）

校正

Forstner模式

视准轴校正

Nabauer模式

视准轴校正

Kukkamaki模式

视准轴校正

日本模式

视准轴校正

仪器设置

设置单位、显示信息、自动关机、声音、语言、时间

统计设置

数据统计、统计附加数据、线路测量单点测量、中间点测量

3.测量

单点测量

单点测量

水准线路

水准线路测量

中间点测量

基准输入

放样

放样

断续测量

断续测量

4.计算

线路平差

线路平差

键盘和显示器
键盘

DINI控制和显示单元
按键
描述
功效

开关键
仪器开关机

or
测量键
开始测量

导航键
经过菜单导航/上下翻页/改变复选框

回车键
确定输入
Esc
退出键
回到上一页
α
Alpha键
按键切换、按键情况在显示器上端显示

Trimble按键
显示Trimble功效菜单

后退键
输入前面输入内容

逗号/句号
第一功效 输入逗号句号
第二功效 加减
808
O或空格
第一功效 0
第二功效 空格
818
1或PQRS
第一功效 1
第二功效 PQRS
222
2或TUV
第一功效 2
第二功效 TUV
333
3或WXYZ
第一功效 3
第二功效 WXYZ
848
4或GHI
第一功效 4
第二功效 GHI
251
5或JKL
第一功效 5
第二功效 JKL
666
6或MNO
第一功效 6
第二功效 MNO
878
7

888
8或ABC
第一功效 8
第二功效 ABC
99
9或DEF
第一功效 9
第二功效 DEF

显示器

水准线路 123电池
√ BF SNO:001 BF
Zi:12.83100m |点号步进： |▼
Rb:2.83100m |1 |▼
HD:15.456m |代码：
| |▼
_______________________________________
信息 | 重测 → T
→相关目前途序信息、输入、和电池情况

→第一行目前工作信息
→左边一列红色字显示是最终一次测量结果
→右边一列显示输入下一测量任务信息
→最下面一行显示函数域和信息区域
→右下角图标1当全部信息输入完成，将出现此图标、显示仪器准备测量
→右下角图标2当仪器设置观察相反方向时，此图标作出提醒。

键盘和显示器功效标准

主菜单 Prj:111 123电池

用方向键进行导航，显示你要选择项目
1→按键确定或键选择项目
配置菜单 123 电池
1.输入

2.限差/测试

3校正

4.仪器统计
5.统计设置

开始水准线路 123电池
线路？ 新新线路/继续/从项目
线路名： 3
测量模式 BF |▼
奇偶站交替？ □
继续

→部分输入区域带有下拉菜单，能够对已经有菜单进行选择，用导航键向右能够显示下拉菜单，向左可直接进行对项目选择。

开始水准线路 123电池
线路？ 新线路 |▼
线路名： 1
测量模式 BF |▼
奇偶站交替？ □
继续

→使用者能够在此区域输入数字和字母，从键盘进行选择您要输入数字和字母，用α键进行切换，屏幕上方显示输入状态。

开始水准线路 123电池
线路？ 新线路 |▼
线路名： 1
测量模式 aBF |▼
奇偶站交替？ √
继续

部分输入区域带有复选框，使用键进行导航，激活复选框，按左箭头键进行选择或不选择。

水准线路 123电池
√ BF SNO:001 BF
Zi:12.83100m |点号步进： |▼
Rb:2.83100m |1 |▼
HD:15.456m |代码：
| |▼
_______________________________________
信息 | 重测 →
（（图标右侧部分说明）
用导航键能够上下左右进行选择。
在这部分使用导航键向上或向下经过不一样输入区域，能够进入显示器底部软键，当此部分被激活，您能够使用导航键向右选择下拉菜单，向左直接逐一进行选择。
在显示器这部分。你能够使用导航键向左或向右选择软键，按键激活所选软
键。若要返回输入区域，则 必需移到输入区域正下方
软键，然后向上选择您要选
择区域。
右下角此符号显示下一步将
要进行工作。

符号说明
→= 准备测量按/测量键
回车 = 按键
储存 = 按键储存测量信息
接收 = 按键接收
继续 = 按键继续
结束 = 按键结束测量
第二页 = 按键进入下一页
↑↓= 按导航键向上向下选择信息

仪器开关机
开/关
电池合适充电对仪器操作十分关键，使用开机，开机后几秒钟后仪器准备测量，主菜单或“仪器超出倾斜范围”将连续显示
DINI组成
赔偿器
用途
使用机械赔偿器对仪器倾斜进行校正
功效
自动赔偿器确保仪器倾斜自动调平，赔偿其不仅作用于目视
观察而且作用于仪器内部电子测量部分，赔偿器不能被解除。
工作范围
赔偿器赔偿范围在+15’ 依据仪器型号赔偿精度在+5”或
+2”。假如超出倾斜范围，则在屏幕上端显示不居中气泡
水准线路 123电池
√ BF SNO:001 BF
Zi:12.83100m |点号步进： |▼
Rb:2.83100m |1 |▼
HD:15.456m |代码：
| |▼
_______________________________________
信息 | 重测 →

重新整平仪器以后将出现警告信息
水准线路 123电池
警告！
赔偿超出范围

确定
信息 →

检测
赔偿器对仪器视准轴相关键影响，校正菜单有四个选项对
DINI进行校正，校正应在固定时间间隔进行，以达成仪器测
量度。

角度测量系统

DINI方向测量
你能够进行简单方向测量和放样，您能够经过下面度盘直接读取角度，最小读数是1度和1gon。能够估读到0.1度和0.1gon。
高程/距离测量系统
参看第五章
声音信号发生器
用途
当系统信息显示时，对功效和警告信号进行确定
声音信号：（提醒音能够在仪器设置菜单打开或关闭）
² 关键功效 嘀
² 连续测量 嘀
² 测量完成 嘀 连续三秒
² 错误信息 嘀 一直延续
² 低电量 嘀 嘀 嘀
² 连接仪器或打开通讯口 哒 嘀
² 断开仪器或关闭通讯口 嘀 哒
存放器
仪器关闭以后存放卡仍可存放计算信息、操作模式、测量单元。
测量数据和其它信息存放在仪器内存卡内。
数据安全
数据存放在内存放器中，确保数据安全性
DINI存放量
内存卡内存取决于选择测量模式，在线路测量中假如选择用BFFB形式将比单点测量占用更多空间

安 装
仪器安置稳定能够提升测量精度，能够使Trimble DINI测量精度利用
达成最大。
稳定安置仪器
安置仪器时一定要注意几点：
1. 尽可能将脚架腿架宽部分，以增加仪器稳定性。一条架腿在沥青里，而其它两条架腿在土里，假如仪器脚架架宽，仪器仍然能够很稳定；假如周围障碍物不许可架腿架很宽，能够降低脚架，增加稳定性。

2. 确定全部脚架螺旋拧紧，预防仪器滑落。
3. 全部符合标准脚架头全部能够使用，Trimble提议您使用钢铁、铝合金或类似材料脚架头脚架，玻璃丝或其它相关材料脚架头不提议您使用。

测量稳定性
考虑到一起需要时间进行温度修正，依据经验，为达成高精度测量要求，温度修正应该在要求时间内调整到新温度，避免强光照射仪器，尤其是中午。

安装和粗平
为确保测量稳定性，我们提议使用Trimble 三脚架。

安装 将脚架打开到适合观察高度，并用螺旋拧紧；将仪器放在脚架盘中间并拧紧；脚架螺旋应在中心。
粗平 将仪器安装到脚架，粗略对准地面点，粗略整平。在固定螺丝上挂住铅垂线，将脚架粗略对准地面点。
水准测量和精平

粗平 调动脚螺旋，使气泡粗平。

精平

1. 同时向里或向外转动和仪器视准轴垂直两个脚螺旋；使气泡在此方向上居中；
2. 调整第三个螺旋使气泡居中；然后在各个方向上转动仪器看是否居中，如不居中，反复上一个动作；倾斜赔偿器能够使仪器进行倾斜赔偿，赔偿范围为+15’。
正确对中
转动三脚架顶板螺旋，使铅垂线恰好对准地面点；假如有必需反复整平数次。
望远镜调焦

十字丝调焦
将镜头找准光亮地域或彩色表面，调整目镜，直到十字丝变得十分清楚。

△注意—不能将镜头对准太阳，因为这么可造成对眼睛伤害
瞄准目标点
转动望远镜控制器，直到瞄准目标点。
☆提醒 检验视差：移动目镜同时，确保目标点和十字丝没有移动，假如有必需，需要重新对焦

△注意—调整圆水准气泡以后仍产生倾斜，经过赔偿器能够减小。但赔偿器对范围过大倾斜不起作用，所以要对气泡进行检验是否居中。
—————————————————————————————
仪器开关机
按键对仪器进行开/关机
无意间关闭电源不会造成测量数据丢失。
进行测量
键盘上键和仪器右侧键能够开始测量

注意—为高精度测量，Trimble提议您使用右侧键进行测量，此按键能够降低因为按键造成仪器振动所带来误差。

配置菜单
在配置菜单能够设置时间、日期、单位等信息，和进行仪器校正。
操作 显示 注释
选择配置
主菜单 Prj:111 123电池

____________________________________________________________________
输入 在输入菜单能够输入大气折射、加常数、日期、时间

操作 显示 注释
配置菜单 123电池
1.输入

2.限差/测试

3校正

4.仪器统计
5.统计设置
在配置菜单进入
输入菜单

输入 123电池
大气折射： 0.130
加常数： 0.00000m
日期： 14，10，
时间: 11：11：57
存放

使用导航键选择大气

折射、加常数、日期
时间。按存放

限差/测试
注意—仅限于水准线路测量
操作 显示 注释
配置菜单 123 电池
1.输入

2.限差/测试

3校正

4.仪器统计
5.统计设置
在配置菜单中选择
限差/测试菜单

限差/测试 123电池
水准线路限差： 1/3
最大视距： 100.000m
最小视距高： 0.00000m
最大视距高: 0.00000m
第二页
用导航键选择 最大视距范围
最大视距、最 0-100m
小视距高、
最大视距高。
按 最小视距范围
键进入第二0-1m
页。
最大视距高
0-5m
限差/测试 123电池
水准线路限差： 2/3
限差？ 一单次测量/一个测站
最大限差： 0.00000m
30cm检测: □

第三页

操作 显示 注释
一个测站 =
用导航键上下 B1-F1到B2-F2
选择限差 单次测量=
B1-B2和F1-F2

限差/测试 123电池
水准线路限差： 2/3
限差？ 一个测站 |▼
最大限差： 0.00100m
30cm检测: √

第三页

用导航键向下 最大限差范围
翻到第二页， 0-0.01m
能够输入最大
限差、选择或
清除30cm检测

限差/测试 123电池
水准线路测试： 3/3
最大距离限差
单站前后视距差： 5.0m
水准线路前后视: 50m

存放
向下翻到第三
页,能够选 范围 0-5m
择单站前后视范围 0-100m
距差、水准线
路前后视

校正

操作 显示 注释
配置菜单 123 电池
1.输入

2.限差/测试

3.校正

4.仪器统计
5.统计设置
在配置菜单中选择
校正

校正 123电池
旧值： |新值:
__________________|___________________
01.01.1900 |
00：00：00 |
C_: 0.00 |
地球曲率更正：□ | □
大气折射更正：□ | □
继续

屏幕显示旧值/新
值校正时选择地球
曲率更正、大气折
射更正开或关。按
键继续

操作 显示 注释
校正 123电池
旧值： |新值:
____________________________________
提醒！
当完成i角校正后不能
继续已经有水准线路

确定 取消

继续
选择确定或取
消继续或退出 注意—当完成
校正
校正以后，不
能继续已经有
水准线路

校正模式 123 电池
1. Fǒrstner模式

2. Nǎhbauer模式

3. Kukkamǎki模式

4. Japanese模式

选择校正方法

仪器设置
操作 显示 注释
配置菜单 123 电池
1.输入

2.限差/测试

3．校正

4. 仪器设置
5.统计设置
在配置菜单中选
择仪器设置

仪器设置 123电池 1/2
m
ft
in
高度单位： m |▼
输入单位： m |▼
显示（R）: 0.00001m |▼
自动关机： 10分钟 |▼
第二页
选择高度单位
m=米
ft=英尺
in=英寸

操作 显示 注释
仪器设置 123电池
