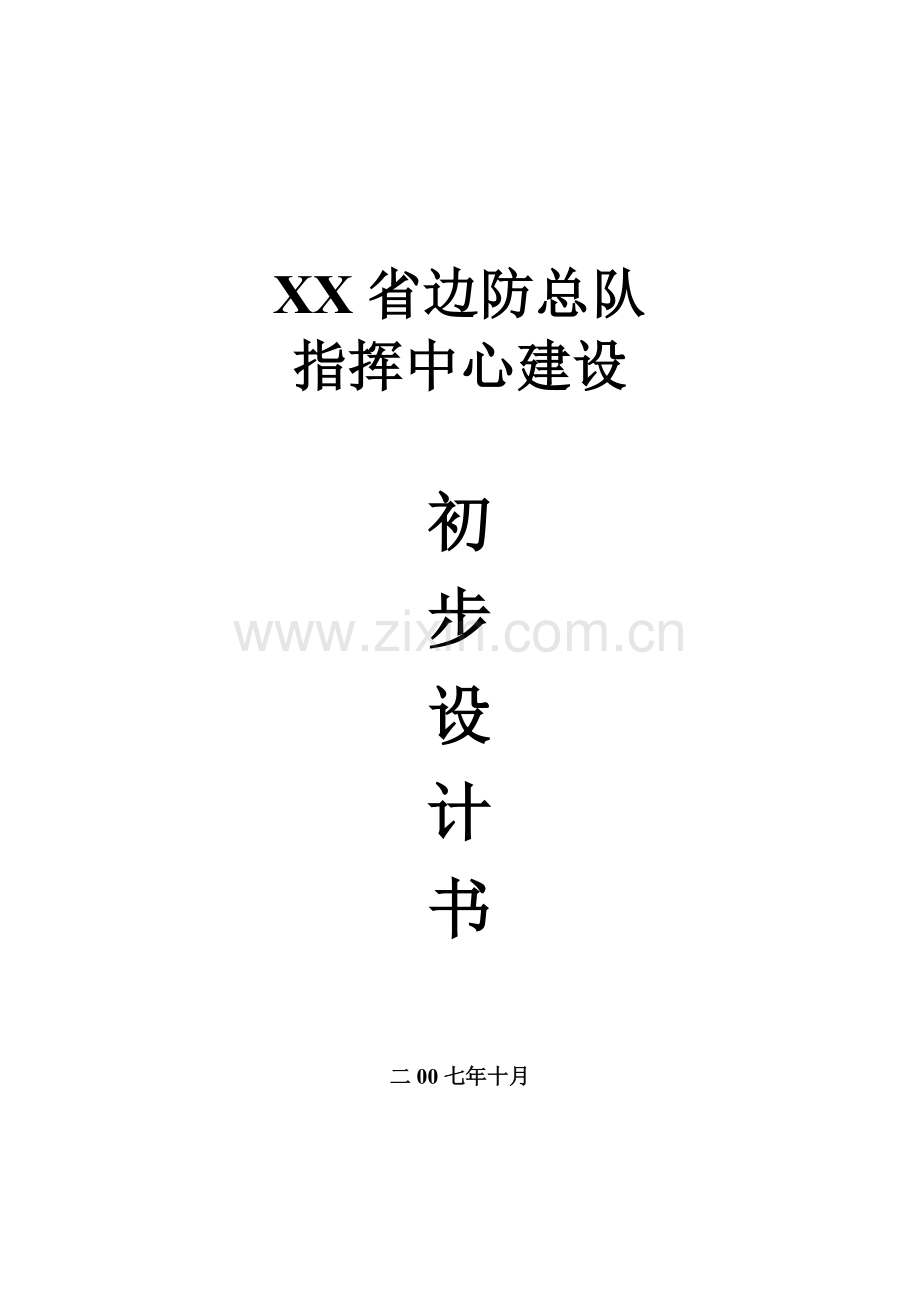

边防指挥中心建设初步规划设计项目说明书.doc

XX省边防总队
指挥中心建设

初
步
设
计
书

二00七年十月

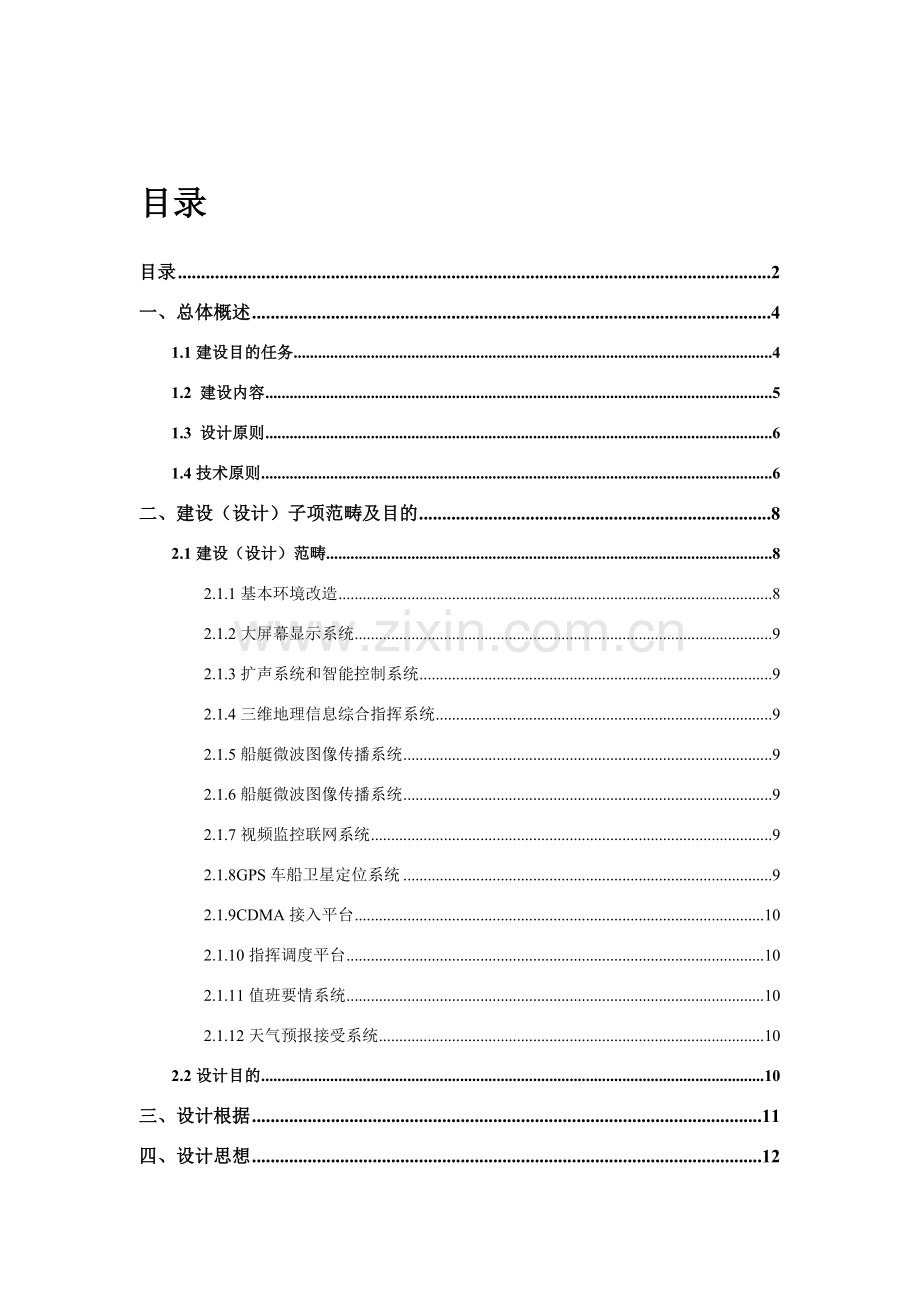

目录
目录 2
一、总体概述 4
1.1建设目的任务 4
1.2 建设内容 5
1.3 设计原则 6
1.4技术原则 6
二、建设（设计）子项范畴及目的 8
2.1建设（设计）范畴 8
2.1.1基本环境改造 8
2.1.2大屏幕显示系统 9
2.1.3扩声系统和智能控制系统 9
2.1.4三维地理信息综合指挥系统 9
2.1.5船艇微波图像传播系统 9
2.1.6船艇微波图像传播系统 9
2.1.7视频监控联网系统 9
2.1.8GPS车船卫星定位系统 9
2.1.9CDMA接入平台 10
2.1.10指挥调度平台 10
2.1.11值班要情系统 10
2.1.12天气预报接受系统 10
2.2设计目的 10
三、设计根据 11
四、设计思想 12
4.1音、视频系统设计思想 13
4.1.1总体思想 13
4.1.2技术运用 13
4.1.3设备选型 13
4.2集控系统设计思想 14
五、设计方案描述 14
5.1指挥中心 14
5.2扩声系统 14
5.2.1需求分析 14
5.2.2扬声器布置分析与选型 15
5.2.2.1场地分析 15
5.2.2.2扬声器布置分析 15
5.2.2.3扬声器选型及布置 16
5.2.3功放匹配 16
5.2.4电声解决某些 16
5.2.4.1分析与构思 16
5.2.4.2总结与结论 17
5.2.4.3方案与实行 17
5.2.5会议发言设备 18
5.3视频显示系统 19
5.3.1大屏幕显示总体 19
5.3.2大屏幕系统构造 21
5.3.3大屏幕系统重要功能 22
5.3.4大屏显示方式 24
5.3.4.1视频图像显示 24
5.3.4.2RGB信号显示 25
5.3.4.3UNIX系统显示 26
5.3.4.4指挥系统综合数据显示 27
5.3.4视像跟踪设计 30
5.3.5后台解决系统 31
5.4智能控制系统 31
5.4.1应用分析 31
5.4.2设备选型及方案实行 32
5.5监控联网 35
六、配备及造价预算 36
七、示意图 42

一、总体概述
1.1建设目的任务
XX边防总队指挥中心系统建设目的是：在整合和运用既有条件基本上，建立一种统一语音、数据、图像三网融合智能基本共用平台，使之成为总队公安基本信息采集中心、报警受理服务中心、调度指挥中心和智能决策中心。应用先进当代通信、多媒体网络、计算机、自动化控制等理论与技术，按照系统工程原理，以既有网络和信息系统为基本，以GIS地理信息系统为支撑，以有、无线通信系统为纽带，将全队业务信息系统、视频图像监视系统、卫星定位系统与指挥调度系统等有机地构成为一种整体，最大限度地实现资源整合、信息共享，建立一种立足公安、面向社会，成为集公安指挥、交通控制、消防扑救、突发应急解决于一身多功能、当代化、智能化指挥中心，形成一种系统集成化、信息一体化、办公自动化、管理动态化、决策科学化公安业务信息化运营机制。
XX边防总队指挥中心系统建成后，将成为边防总队应急联动体系核心。在满足寻常接警、处警和接受群众求助、尽量为公民提供迅速、有效服务同步，还要满足重大突发性事件（如自然灾害、公共卫生突发事件等）发生时迅速、有效指挥处置工作。
XX边防总队指挥中心系统建设目的是：依照总队指挥中心现状，在满足既有业务需求基本上，建设一符合实际状况指挥中心。
详细目的任务涉及：
1) 建立统一应急处置体系，实现集中接警、统一指挥、联合行动和迅速反映。
2) 采用先进计算机辅助调度技术，使应急指挥中心接警、处警、决策、指挥、协同、资源管理等过程更加科学、精确，并在最大限度上提高反映速度。
3) 建立统一信息数据库，实现信息资源共享。充实和完善预案数据库，为应急解决、指挥调度和决策分析提供支撑。
4) 建成以地理信息系统为空间信息载体、业务信息可视化综合控制系统，作为指挥中心应用系统基本操作平台，具备边防部队指挥作战需要硬件和软件基本条件。
5) 在基本操作平台上，实现视频、语音和数据等各类信息自动化解决，依照部队管理、执法执勤、处突和作战指挥等实际需要进行记录分析、汇总和可视化展示。
6) 建立健全适应总队指挥中心工作安全管理机制，完善指挥作战安全保障体系。
7) 提高管海控海能力，建设海上110报警服务系统。
8) 具备良好可扩展性，为将来整合和统一指挥海陆执法、执勤和救援力量，扩展为全省海陆联合执法、执勤和救援指挥中心打牢基本。
1.2 建设内容
本项目建设内容为XX边防总队指挥中心系统建设设计开发、软硬件配备、系统集成、调实验收，以及系统操作培训与维护等全过程。
分项内容阐明如下：
1) 依照项目需要进行系统整体设计，保证系统有性价比高、安全性好、运营稳定、功能完整、操作简朴实用以及可扩展性强特点。选取和配备项目所需系统平台。
2) 项目所需软、硬件配备、安装和调试。
3) 针对本项目需要进行系统集成，综合考虑项目所涉及软硬件产品技术规格与指标，应用软件功能规定、工作环境、经费预算、工程开发期限等因素，采用恰当技术手段和根据相应原则规范将它们组合并集成起来，充分发挥设备功能，达到项目总体配备最佳效果。
4) 完毕必要系统培训
5) 建立系统维护与保养制度，职责分工。
1.3 设计原则
XX边防总队指挥中心系统方案设计和建设遵从如下基本原则：
1) （1）统一规划、分步实行、滚动发展原则。按照集中接警，实现统一指挥、联合行动、迅速反映规定对系统进行总体规划和设计。
2) （2）充分运用和整合既有资源原则。整合通信资源，使指挥通信有序化，为统一指挥、协同作战提供通信保障；整合信息资源，加强信息管理和应用，建立“关联应用”体系。
3) （3）技术先进性和实用性相结合原则。运用计算机辅助调度等先进、实用技术，提高接处警解决速度和智能化水平。
4) （4）“逻辑集中为主、物理集中相结合”原则。对指挥系统各构成某些，在技术上保证逻辑集中方式实现，集中完毕各专业部门接警、处警和指挥调度职能。同步可以通过计算机网络和无线指挥通信网络连接远端单位或部门，实现资源共享和指挥协同，采用物理集中办法，实现集中管理和统一指挥。
1.4技术原则
该系统涉及面广，操作难度高，安全性和可靠性规定高，因而在建设XX边防总队指挥中心系统时必须遵循如下技术原则：
(一)先进性和实用性原则
所提供技术具备一定先进性和前瞻性。采用基于三层体系构造系统构架和面向对象设计应用软件；选用稳定可靠且通用系统软件、数据库软件、中间件软件、工具软件开发平台；按照顾客规定，选用技术领先、设备先进、质量可靠、性能价格比合理设备。
(二)一致性和可管理性原则
新建指挥系统，要符合公安部“金盾工程”总体规划规定；符合XX边防总队公安业务综合信息系统平台规定；符合公安业务综合信息系统既有码表规范。系统必要具备实用性。系统所有软硬件应统一考虑，融为一体。例如：所有子系统顾客权限管理、各种数据管理等应有机结合、统一考虑。以便顾客使用和管理。
(三)智能性和高效性原则
系统有很强集成能力，迅速响应时间，使报警能得到及时、有效受理。系统设计面向最后顾客，必要保证易操作、易理解、易控制。
(四)高可靠性和稳定性原则
系统运营稳定可靠，依照业务量分析和预测，考虑系统设备解决能力，系统应具备过负荷控制能力。考虑系统在平时和峰值状况下，安全可靠运营设备和数据备份机制，保证不死机，没有数据丢失。系统应支持无间断服务。从而为接处警系统功能实现提供一种稳定、健壮信息互换基本平台。具备较强容错能力。
(五)扩展性和开放性原则
系统设计能力应考虑满足将来5年顾客数量、接处警能力增长需求，要具备灵活扩充和调节特性，便于设备扩容和升级。采用先进、成熟、符合国际原则软硬件技术，使系统具备可灵活配备工作流程和可扩展开放体系构造，可以依照技术、业务发展随时调节、增长功能。可以支持各种电话终端业务及应用业务。具备升级和扩展能力，提出系统解决方案应能满足该系统业务发展需要，以便扩大应用范畴和提高应用水平；系统中配备软件和开发系统应便于维护、升级和扩充以及二次开发，并具备支持各种接口能力。
(六)安全性和保密性原则
在保证信息为其她应用共享同步，系统应保证信息安全。系统应有完整、统一顾客权限管理机制，防止非法访问、越级访问和非法操作，同步提供安全日记功能。应充分考虑系统备份、冗余和容错能力，保证系统全年365×24小时不间断运营，并在系统浮现问题时可以自动报警并迅速作出反映，及时解决问题；同步，系统应提供可靠、完备数据备份和数据恢复解决方案，保证数据安全和完整。
(七)保护投资及效益原则
系统建设应运用已有投资，保证系统建设效益。系统建设经济性也是指挥中心建设重要方面，系统建设效益性将从充分集成顾客应用和合理规划新系统两个方面得到保证。系统设计应遵循效益最大化原则，开发应充分考虑涉及硬件、软件、以及其他资源合理配备。
(八)保证新旧系统平滑过渡原则
新系统建设应保证新旧系统平滑过渡，不应导致对顾客服务中断。保证既有数据库数据移植、有效运用。
(九)原则性和易维护性
系统采用信息分类编码、网络通信合同和数据接口原则必要严格执行国家关于原则和行业原则。硬件设备购买和软件系统开发应符合国家/行业原则或具备原则接口，支持顾客应用扩展和软件升级。提供系统应具备简朴、直观、以便维护和管理手段，尽量减少维护和管理环节
二、建设（设计）子项范畴及目的
2.1建设（设计）范畴
2.1.1基本环境改造
基本环境改造涉及对总队指挥中心既有布局、布线、供电系统、防雷系统、空调系统、屏蔽系统等进行改造及装修，使之更好满足当代化指挥中心环境需要。（本子项由装修部门设计施工）
2.1.2大屏幕显示系统
大屏幕显示系统是将监控图像、计算机和网络等信息内容以合理编排同步显示显示墙上，为指挥中心提供既全面又详细信息显示支持。
2.1.3扩声系统和智能控制系统
涉及扩声、数字音频解决、矩阵切换、会议发音等是指挥中心必不可少某些，智能控制系统涉及对扩声系统场景控制、视频显示系统信号切换、士兵电源管理、设备状态管理、摄像机控制及自动切换等功能。
2.1.4三维地理信息综合指挥系统
本案不涉及此项，只考虑预留相应接口。
2.1.5船艇微波图像传播系统
本案不涉及此项，只考虑预留相应接口。
2.1.6船艇微波图像传播系统
本案不涉及此项，只考虑预留相应接口。
2.1.7视频监控联网系统
本子项重要是将既有已经建成视频监控图像进行整合，统一将摄像机信号进行数字转化、传播、存储和管理。
2.1.8GPS车船卫星定位系统
本案不涉及此项，只考虑预留相应接口。
2.1.9CDMA接入平台
本案不涉及此项，只考虑预留相应接口。
2.1.10指挥调度平台
本案不涉及此项，只考虑预留相应接口。
2.1.11值班要情系统
本案不涉及此项，只考虑预留相应接口。
2.1.12天气预报接受系统
通过互联网B/S方式接入地方气象、地震部门，构建指挥中心灾害和天气状况预报子系统，接受实时气象资料，为船艇部队调度、行动、救援、抗灾等提供根据。
2.2设计目的
在本项目设计中，充分考滤到系统延续和升级，因此咱们提出“积极兼容、安全可靠、先进实用、扩展容易” 总设计规定，咱们在本次项目中设定如下设计和实行目的：
1) 质量与功能——从产品选型、技术实行方案两方面着手，使系统达到国家有关规定质量原则，并成为咱们和业主共同亮点工程。
2) 安全与应用——从系统深化设计和施工方案两方面着手，满足系统长时间稳定工作，符合满负荷运营安全性和可靠性；提高系统操作简便性和灵活性；
3) 技术与发展——从产品选型、深化技术方案着手，结合技术发展方向，在系统中预留一定扩展空间和有关扩展接口，便于系统能非常便利地升级，并能与旧设备兼容。
三、设计根据
根据既有国标、规范，并参照国际上通用规范进行。基本技术根据概念，在此为参照和等同。（涉及特性参数规定原则、特性参数测量办法规范原则、电气设计规范、安全规定等）
l 业主提供有关图纸；
l 《厅堂扩声系统声学特性指标》GYJ25-86；
l 《大会堂建筑设计规范》JGJ57-88；
l 《主观音质评价原则》；
l 《厅堂扩声特性测量办法》GB/T4959-1995；
l 《声系统设备互连优选配接值》GB14197-93；
l 《客观评价厅堂语言可懂度RASTI法》GB/T14476-93；
l 《厅堂混响时间测量规范》GBJ76-84；
l 《民用建筑电器设计规范》JGJ/T16-92；
l 《电气装置安装工程施工及验收规范》GBJ 232-90，92
l 《民用建筑电气设计规范》JGJ/T 16-92
l 《智能建筑设计规范》GB/T 50314-
l 《电子调光设备无线电骚扰特性限值及测量办法》GB15734-1995
l 《电气安装工程接地装置施工质量验收规范》GB50259-92
l 《低压配电设计规范》GB50054-95
l 《建筑与建筑群综合布线工程设计规范》GB/T50311-
l 《建筑与建筑群综合布线系统工程验收规范》GB/T50312-
l GB/T15381-94《会议系统电及其音频性能规定》
l IEC914《Electrical and audio requirements of the conferences systems》
四、设计思想
按照咱们上一节提到设计目的，咱们将按如下思想进行本次方案设计：
1) 实用性和可靠性：从实际需求出发，可靠实用。采用技术手段要具备先进性，但必要成熟。尽量选用主流工业产品以减少开发和应用过程中风险，并且具备完整文档资料和相对便宜价格。软件系统必要经严格测试，并有成功应用经验。优选实力雄厚先进厂商名牌产品，以求长远顾客支持。
2) 开放性和扩展性：系统具备可扩展性，兼容流行技术趋势。具备开放数据通信媒介接口，支持多媒体技术，便于系统智能集成，适应将来技术发展，不断提供增值服务。
3) 先进性和灵活性：在也许预算范畴内考虑率先采用国内外业已成熟先进技术和产品，以适应不断革新趋势，并利于向更高水准系统平台升级。灵活性体当前对具备不同需求顾客提供不同服务。
4) 易操作性和易维护性：依照不同实际使用状况，针对操作人员专业水平，系统采用不同操作方式，譬如由专业人员控制灯光音响系统，采用老式调音台操作方式，并配合先进数据存取功能，结合数字设备声场记忆功能和操作人员主观能动性，让系统发挥最佳艺术效果；而由普通服务员操作会议室则采用了自动化限度较高自动混音扩声系统，配合良好顾客图形界面，采用诸如菜单、按钮等直观操作手段和面向目的管理技术，掩盖软硬件复杂性，为普通顾客和管理顾客提供以便性和灵活性。在本方案设计中，咱们采用后者设计方式。
4.1音、视频系统设计思想
4.1.1总体思想
满足当前使用功能需求，使用当今先进扩声技术，并能为日后升级提供余地。力求突出系统实用性、先进性和可扩展性。
4.1.2技术运用
充分考虑作为地方性会议中心使用特点和需求，做到量体裁衣按需设计。工程上采用主流技术（先进、实用、成熟技术）、主流产品（符合主流技术规定惯用成熟产品）。突出以人为本、按需设计、量体裁衣原则
4.1.3设备选型
1) 满足系统先进性规定：在保证设备技术参数指标前提下，选用世界知名品牌并通过2~3年实践验证，为广大技术人员所认同高可靠性产品（系统）。并保持所选器材、设备定位一致性。
2) 满足系统使用以便规定：由于该会议厅是内部使用场合，普通操作人员是毫无经验服务员或电工，要使普通人员能在较短时间内纯熟掌握这先进系统操作，系统控制界面必要简朴明了，并具备场景预设功能。
3) 考虑可靠性、实用性、安全性和易维护性：选取满足上述规定产品及系统，达到可靠性、实用性、安全性和易维护性与先进性较好地结合。
4) 追求最佳投资效能比：使系统稳定可靠，而价格并不昂贵。
4.2集控系统设计思想
集中控制是一种能简化系统操作、序列运营智能控制设备，它分为硬件与软件两某些：
1) 硬件方面，建议选用国际知名Crestron(快思聪)产品，以提高系统运营稳定性和先进性，会议系统所有重要设备均可以在单一平台上进行集中控制。
2) 软件方面，完全依照顾客需求进行定制开发，控制系统具备和谐人机界面，通过预置模式等手段减少对操作人员技术规定，提高设备使用效率。
五、设计方案描述
5.1指挥中心
指挥总心位于八层，面积约60平方米，重要用指挥作战，小型会议等用途。
5.2扩声系统
扩声系统设计核心在选取扬声器选型布置和电声解决两某些，扬声器选型布置设计就像汽车发动机同样，它是决定扩声系统性能好坏基本，而电声解决设计则如汽车电脑控制装置，是决定扩声系统发挥得好坏核心。有设计优良发动机，但缺少精准控制系统，她依然是一台劣质汽车；反之亦然。为此，咱们重点阐述扬声器选型布置和电声解决两某些
5.2.1需求分析
设计一种好扩声系统，一方面应依照建筑物使用功能、扩展筹划、建筑和建筑声学设计等因素来拟定，另一方面是依照用途类别、质量原则和服务对象等因素来拟定方案技术指标。最后，依照前期草案构想、目的对系统进行设计、选型、模仿分析……
咱们以为扩声系统重要是为语言服务，同步也兼顾多媒体信号后播放，一方面应满足其语言扩声高清晰度，从而完毕其建筑物基本功能，再而是其应有多功能使用性，例如配合多媒体电脑等高清晰度影像音乐扩声规定。既然是多功能扩声系统，很自然其必要有非常简易操作控制特性，以及兼容会议声音均匀性和音乐扩声声像和音色，因而，规定系统必要具备简易操作特性、两种模式音箱布置、专用会议话筒以及回授自动抑制等专业性规定。
5.2.2扬声器布置分析与选型
5.2.2.1场地分析
会议室长度约19米，宽约6.5米，高度约4米。设有固定主席台和座位。
5.2.2.2扬声器布置分析
扬声器选取与布置一方面要与应用场合相结合，作为多用途扩声系统，扬声器选取与安装要从声压、清晰度、均匀度、主观音色等多方面考虑。
作为一种方形并且层高较低场合，扬声器无论在四周哪个方向布置都会导致先后区域声压级不平衡，声音反射次数多而导致清晰度不够。出于这个因素，咱们采用吸顶布置扬声器来解决这个问题，由于使用了吸顶布置扬声器用于语言扩声，在2.5米高空间里，听众基本上只会听到来自上方2米多远扬声器直达声，清晰度相称高，并且对吸顶扬声器声压级规定也大大减少。
但是，当今多媒体信息时代，会议中经常会有某些多媒体演示需要，这样，吸顶扬声器就难以满足规定了，因而咱们此外考虑了音乐节目音箱，安装在投影幕两侧，专门负责大动态音乐回放。
5.2.2.3扬声器选型及布置
吸顶音箱方面，设计4只吸顶扬声器作为语言扩声音箱，在天花上均匀安装，全场语言扩声均匀清晰分布。
将两只主扬声器设立于主席台两侧，作为左、右两个声道，这种布置方式有着较高声像一致性、传声增益、语言清晰度、声压和不易产生啸叫。
5.2.3功放匹配
有了优质音箱是不够，还要有高可靠性、失真小功率放大器给音箱提供不失真信号输入，因而，功放采用皇冠系列功放，皇冠系列功放能有效发挥了音箱性能。具备大功率、高瞬态、高转换速率和输入输出电平保护、直流输出保护等强大功能。功率匹配上咱们采用与PGM（节目功率）相配方式。

5.2.4电声解决某些
正如主扩声设计前言中所述，电声系统解决和控制就像汽车中变速箱和点火控制装置，它重要地位不言而喻。扩声系统也需要自动波、ABS、安全气囊，来使扩声系统声音控制抱负化、安全化、自动化。
5.2.4.1分析与构思
无论是采用何种型号扬声器或如何布置方式，尽量减轻系统操作复杂性、增长系统运营自动解决装置是咱们一方面考虑问题，若采用老式模仿扩声器材无法实现自动解决、模式转换、音效控制等功能。因而，要在各种模式应用中全场获得较为一致声场和稳态声音，全面数字化电声解决控制系统是必不可少。选用机架式、整合性强、噪音低数字化多路矩阵解决系统，结合各种控制界面和特殊电声效果解决是最佳解决方案。
5.2.4.2总结与结论
按照上述理论，美国Peavey(百威)电子公司推出DIGITOOL MX集音频解决、音频矩阵、多媒体控制功能（简称媒体矩阵系统）设备解决了这些难题，DIGITOOL MX是一套集音频解决、控制于一身先进数码产品；在音频解决方面，它具备市面上老式音频解决设备功能，并且，系统中尚有老式设备不具备各种逻辑控制器，可依照内、外部不同条件设定来实现自动完毕音频解决调节，和同步控制其她视频、机电、灯光等系统。
5.2.4.3方案与实行
电声解决控制系统采用DIGITOOL MX8x8音频解决矩阵、1套Crestron™智能化集中控制构成控制界面等构成
重要电声解决由DIGITOOL MX负责：
DIGITOOL MX是一台具备广泛各种用途数字式可编程媒体矩阵。DIGITOOL MX有一种8X8 音频矩阵，它可以把 8 个输入音频信号通过不同特定音频解决后矩阵输出到8个不同端口。在一种19寸小巧机壳体内，DIGITOOL MX具备大量信号解决功能，例如压缩，限幅，均衡和信号延迟。一切通过编辑音频线路构造和参数可以作为记忆预设贮存起来。在任何特殊状况下这些预设很容易调出来，这一属性使得DIGITOOL MX在不同应用环境下能迅速地进行变换。
DIGITOOL MX既是一台数字设备。其内部控制及信号解决功能是完全数字化，并以高科技DSP（数字信号解决）技术为基本。由于使用了DSP技术，DIGITOOL MX能选取各种信号解决方式，所有可编程，并具备各种远程遥控能力。原则和开放控制接口合同非常以便与Crestron™等智能控制系统实现互连。
5.2.5会议发言设备
惯用会议发言系统有两种：手拉手式电子会议发言系统和自动混音发言系统。自动混音会议系统虽然在管理功能上远不如电子会议系统，但她电声解决方案更为先进合理，的确是电子会议系统无法比拟。自动混音器之因此很受欢迎因素之一就是它可以协助消除声音回授。声音回授是指一种系统声能又被发送回同一系统，而自动混音器有一种功能叫NOM，以此来减少由于激活未被使用话筒通道产生额外增益而导致回授。
NOM—Number of Open Microphones（打开话筒数量），它成为音响系统中当有多于一种话筒被激活时防止发生回授办法。当每个话筒在声场中取样时，每次激活两个话筒 ，系统增益会增长3dB。这一种额外增益会立即使系统产生回授。NOM补偿可避免回授发生，其通过消除每次激活2支话筒时系统产生3dB增益来达到这一目。
NOM IN dB=10log(NOM)
NAG/PAG—Needed Acoustical Gain(需要音响增益)及Potential Acoustic Gain（潜在音响增益）。
要设计一种音响系统必要懂得NAG和PAG计算公式。NAG/PAG将会提前告知正在设计系统与否有足够潜在音响增益防止回授。如公式所示，NOM在设计中有着非常重要作用。
NAG=20log（Do/Ds）―20log（EAD/Ds）
PAG in dB =
ΔDo-ΔEAD=10log(NOM)+6dBFSM
Ds = Distance from the talker to the microphone(话筒到发言人距离)
Do = Distance from the talker to the farthest listener(发言人到最远听众距离)
EAD = Equivalent Acoustic Distance(等效音响距离)
FSM = Feedback Stability Margin(回授稳定系数极限)
从上面分析可以看出，电子会议系统比较适合多功能需要管理功能较强会议，自动混音会议系统更适合于自由讨论形式或报告形式会议。
在指挥中心设计中，咱们考虑了6个席位发言系统，发言话筒采用了鹅颈电容式会议话筒，具备強指向性，敏捷度高，外观高雅大方，是当前会议话筒最受顾客欢迎产品。
话筒控制则采用了美国PEAVEYAUTOMIX II,AUTOMIX II具备8路话筒输入，可以级连控制更多话筒，可以设定主席优先功能，最为可贵是它在系统集成方面细微设计，可以输出话筒开闭状态供中央控制系统用于话筒摄像跟踪信号，还可以通过中控系统来遥控话筒开关，真正实现某些话筒管理功能。咱们设计了1台AUTOMIX II控制6只话筒。
此外在会议时，为以便各位领导指挥发言，咱们还配备了1套手持无线话筒。
5.3视频显示系统
5.3.1大屏幕显示总体
对指挥大厅大屏幕显示系统重要由DLP大屏幕显示屏、专业监视器辅助显示系统、VGA信号接入模块、大屏控制模块等功能模块构成。
构成这一系统涉及信号接入、控制和显示等子系统，接入设备安放在设备间，控制系统设在指挥控制台，详细由如下几某些构成：
DLP显示屏。选用50英寸显示单元，单屏规格为：
单屏尺寸：1016㎜（宽）×762㎜(高)
组合尺寸：3048㎜（宽）×1524㎜（高）
重要用于处置大型突发性事件，显示现场图象、计算机数据、电子地图等信息。
DLP大屏幕拼接显示系统是集高清数码显示技术、投影墙拼接技术、多屏图像解决技术、计算机及网络技术、视频技术、多路信号切换技术、集中控制技术等先进技术为一体，可实现高清晰度、高亮度、多画面、多功能、高智能化控制显示能力。
大屏幕显示系统涉及图像解决能力强和显示效果好投影单元，以及与之配套多屏图像解决器，可以进行单屏、多屏以及整屏显示，并能实现图像窗口缩放、移动、漫游等功能。大屏幕显示系统支持多路RGB画面和视频画面实时显示，完全满足顾客应用规定：
1、整个投影屏具备高辨别率、高清晰度、高亮度、高对比度、亮度均匀、色彩还原真实、图像失真小等长处。
2、拼接屏物理拼接缝隙不大于0.5mm，从而保证投影屏图像精准显示。
3、支持单屏、多屏以及整屏显示，顾客还可以灵活启动窗口，定义尺寸，且图像窗口可以自由缩放、移动、漫游，通过软件来控制窗口各项参数，物理拼接缝不影响图像对的显示。
4、可实现多路视频窗口显示，每个视频窗口亮度、对比度和色度等参数可单独调节，且每个视频窗口可以实当前整个屏幕上任意漫游、缩放或与其他窗口重叠。
5、投影屏各种功能操作完全实现计算机控制，并且可以同网络运用软件实现远程控制。
6、各投影单元机控制系统均采用模块化、一体化设计和生产，便于安装、调试和维护。
7、投影屏显示系统可以24小时持续运营，且操作简朴、维护以便、使用寿命长。
5.3.2大屏幕系统构造
整个大屏幕显示系统由投影显示某些、多屏控制系统和控制软件系统构成。
l 投影显示某些。
由多块显示单元构成显示屏。物理上，整套组合显示屏由模块化、原则化、一体化投影箱体叠加构成。每个封闭式投影箱体均涉及DLP投影机和专业背投影屏幕板，投影机和屏幕以背投方式显示图像。
l 信号解决某些
涉及内置图像解决模块、网络图像解决器和RGB/视频矩阵切换器。网络图像解决器连接计算机网络，传播并合成计算机网络图像，以适当大小、辨别率显示在大屏幕上。矩阵切换器配合内置图像解决器，可以实现多路RGB信号灵活地切换、组合单屏或多屏放大显示到大屏上。
l 控制系统
重要是控制计算机和专用控制软件，负责控制DLP投影机图像拼接、色彩和显示效果调节，选取需要显示信号和图像，以及网络图像解决器操作。控制系统为全中文操作界面，非常以便直观。
系统连接原理图如下：

5.3.3大屏幕系统重要功能
l 虚屏显示功能
支持虚屏显示功能，即整个多屏显示墙可当作一种逻辑屏，整个多屏显示墙只需用一种键盘或鼠标来进行控制。在这个功能下Windows很容易地可在整个显示墙上任意开窗漫游，放大缩小，而不必修改任何应用程序。
l 实时视频显示功能
多屏控制器具备实时多视频播放显示功能。配备为8路视频输入，容许任何视频输入通道通向任何输出窗口，这种功能能保证各种视频信号在大屏幕上实时地、真彩地显示。你可将任何一种视频信号在整个大屏幕上任意缩放或跨屏显示。任何一种视频可以缩小成一种图标，也可布满整个显示墙，并且完全支持多制式视频信号，无论是PAL、NTSC或SECAM. 多屏控制器接受多路视频信号输入，一方面进行内容数字化解决，然后才输出到显示墙。
l RGB 输入
可实现将2路模仿RGB输入叠加到显示墙上，以便将其他计算机资源如膝上型电脑、未联网台式机和旧系统中图像显示在显示墙上。RGB 窗口可以以便地移动，调节大小，像操作其他WINDOWS应用程序窗口同样。依托新一代总线使用，RGB信号源实时刷新率并且可以保持各种大比例窗口高帧频。
l 网络信号显示功能
本系统可以通过网络方式连接其他计算机工作站，可在大屏幕上任意位置、任意比例显示网络信号。
l 支持多软件平台
基于MS Windows平台图形拼接控制系统，系统基于INTEL CPU解决芯片硬件平台上；控制系统基于Windows ，支持UNIX、LINUX、Windows软件平台，系统性能好，可靠性高，支持TCP/IP、IPX、X-Windows合同，支持基于以太网环境下UNIX、Windows操作系统平台上各种网络工作站信息通过网络在大屏幕上任意开窗显示，并可同步支持各种网络连接和多路视频图像拼接显示，实现网络信息实时监控。
l 图形显示功能
支持多屏图像拼接，顾客可任意位置启动各种窗口显示网络环境下工作站各种应用程序生成画面，所有窗口画面可自由缩放、跨屏移动、不受物理接缝限制，显示窗口数量不受限制，同步具备足够控制速度。所有类型显示画面都能从单屏显示按相应比例无级放大到全屏显示，全屏范畴内显示图形不变形，整个屏幕亮度均匀，无暗角或亮角等现象，画面稳定无闪烁。采用软件控制窗口拼接与分割，屏与屏之间拼缝不影响字符和图形对的显示；
l 灵活应用界面与操作窗口
多屏控制器结合了强大视频和 RGB 输入功能，能与大多数 Windows 应用程序兼容。控制软件是控制器活动中心，管理 RGB 和视频窗口布局和显示，监测系统状态，并提供开放 API 以及串行合同和 TCP/IP 合同来定制操作，以满足特定客户需要。控制软件为创立 RGB 和视频窗口提供了一致、直观图形顾客界面，可以互动地将它们放置在桌面上、保存以及恢复窗口显示布局，并能在客户端直观地看到显示墙上视频和RGB窗口内容。该软件还提供多顾客通过网络同步与显示屏幕互动交流功能。管理员可定义个人或小组访问权限。 附带软件容许使用顾客键盘和鼠标，通过网络以便、直接地操控显示墙内容。
l 远程操作功能
可以通过远程操作控制功能来实现对大屏幕显示墙上各窗口显示内容控制。多屏控制器容许在同一网络或不同网络间授权指定键盘或鼠标控制光标在整个大屏幕墙上移动和操作。
5.3.4大屏显示方式
5.3.4.1视频图像显示
通过网络系统，由前端视频采集后，采用MPEG格式原则，将视频信号经数字压缩编码进入网络，传播至机房采用软解压或硬解压方式输出视频信号。网络控制中心可以遥控切换控制前端云台、镜头、图像，同步图像可通过Jupiter网络控制器直接播放在大屏幕上，或转换成模仿信号输入到控制器或内置控制器解决，在大屏幕上显示高清晰图像。
采用三种方式实现视频监控信号大屏幕上显示如下：
方式一：通过网络在控制器采用软/硬解压方式在大屏幕是直接播放视频信号。
方式二：视频通过采集、压缩、转换成模仿视频信号直接输入至拼接控制器视频接口，可输入32路信号（可扩展），通过相应软件操作输出到大屏幕上并对其显示方式可作放大、缩小、移动、共屏等操作。
方式一
视频编码器
视频解码器
内置图像解决器
视频矩阵
拼接控制器
网络
大屏幕

操作员管理
视频监控图像到大屏幕显示
方式二
方式三
方式三：视频通过采集、压缩、转换成模仿视频信号直接输入至内置控制器视频接口，可输入8路复合视频信号和8路分量视频信号，通过相应软件操作输出到大屏幕上并对其显示方式可按屏作放大、缩小、移动等操作。

5.3.4.2RGB信号显示
采用四种方式实现RGB信号在大屏幕上显示如下：
方式一：通过网络拼接控制器专用软件实现网络上远程多路计算机RGB信号抓屏方式显示至大屏幕，并有相应权限设立与否对其显示内容进行操作及窗口显示方式可作放大、缩小、移动、叠加等操作。
方式二：可将多达8路（可扩展）PC/工作站RGB信号直接输入至Jupiter网络拼接控制器备配RGB输入端口，通过相应软件操作输出到大屏幕上并对其显示方式可作放大、缩小、移动、叠加等操作。
方式三：可直接将多达8路PC/工作站RGB信号输入至内置控制器解决，通过内置控制实现RGB信号显示，显示方式可按屏拼接放大、缩小移动等操作。

方式四：可直接将多路PC/工作站数字（TMDS）RGB信号输入至内置控制器解决，通过内置控制实现RGB信号显示，具备将来全数字化信号显示需求。

内置图像解决器
拼接控制器
网络上PC/工作站
非网络上PC/工作站
RGB信号（模仿/数字）到大屏幕显示
大屏幕
方式一
方式三、方式四
方式二

5.3.4.3UNIX系统显示
在Microsfot Windows平台下，所有计算机、图文工作站等通过TCP/IP合同或X.11合同，把信息传送到大屏拼接控制器进行显示，这种方式为网络显示方式。她来源同RGB信号同样，源于计算机、图文工作站等应用系统。
UNIX系统显示方式有两种方式：
方式一：采用网络方式，通过Jupiter拼接控制器备配相应UNIX服务终端解决软件，将大屏幕控制器模仿成为UNIX工作站显示终端，运用UNIX操作系统容许运营和显示分开性能，将高辨别率UNIX工作站信号显示到高辨别率大屏上，这种显示方式安全性高，并操作简朴，可统一管理，即完全像在UNIX工作站上操作。
方式二：可直接将多达54路工作站UNIX系统信号输入至内置控制器解决，通过内置控制实现UNIX平台图形、软件系统信号在大屏幕上显示。

三菱内置图像解决器
拼接控制器
大屏幕
SUN工作站
HP工作站
TCP/IP、X11合同
UNIX服务终端解决
UNIX系统
UNIX系统到大屏幕显示
方式一
方式二

5.3.4.4指挥系统综合数据显示
总队指挥中心综合数据高计以做到“功能齐全，实用高效，稳定可靠，技术先进，安全保密”。运用顾客既有系统资源将各支队二级指挥中心系统按照“物理分离，逻辑集中，信息共享”方式，以 GIS 系统（电子地图）为统一空间地理信息显示平台，构建统一指挥系统。

新闻发布厅视频显示系统重要服务于新闻资料播放。由于环境照度较高，对投影亮度规定也较高。
考虑场地尺寸和系统造价等因素，咱们建议1套120” 正投影系统。
在普通会议中，为满足摄像规定，环境照度普通为500LUX以上，虽然咱们会尽量避免灯具等光源直接投射到屏幕上，但透过周边环境反射到屏幕上实际照度可达环境照度60%以上（明亮装修格调），即300LUX以上，上投影屏幕实际亮度必要不不大于600流明/平方米，对于120寸屏幕来说，投影机最大输出应不
