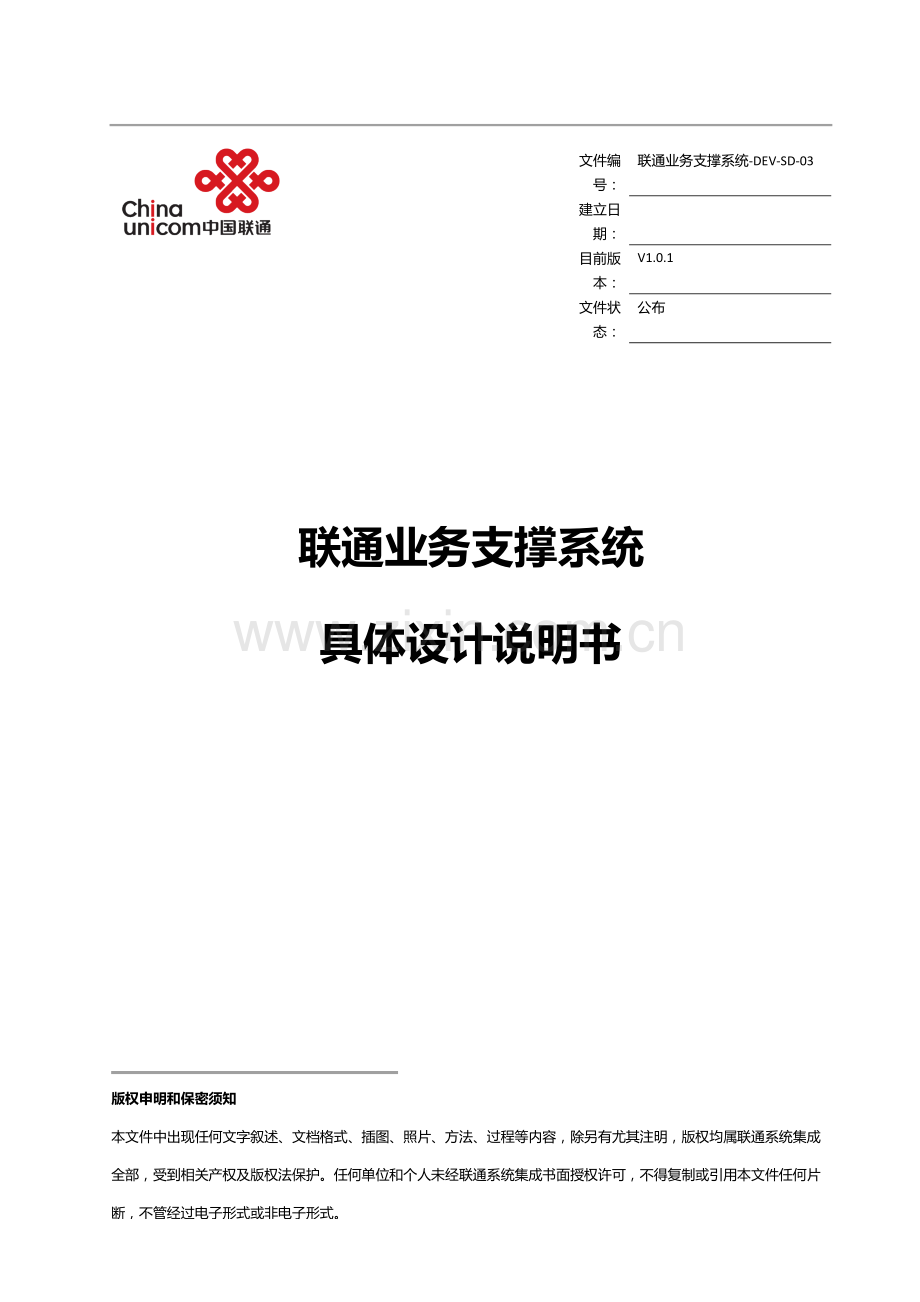

文件编号：
联通业务支撑系统-DEV-SD-03
建立日期：

目前版本：
V1.0.1
文件状态：
公布

联通业务支撑系统
具体设计说明书

版权申明和保密须知
本文件中出现任何文字叙述、文档格式、插图、照片、方法、过程等内容，除另有尤其注明，版权均属联通系统集成全部，受到相关产权及版权法保护。任何单位和个人未经联通系统集成书面授权许可，不得复制或引用本文件任何片断，不管经过电子形式或非电子形式。
Copyright © 联通系统集成 版权全部

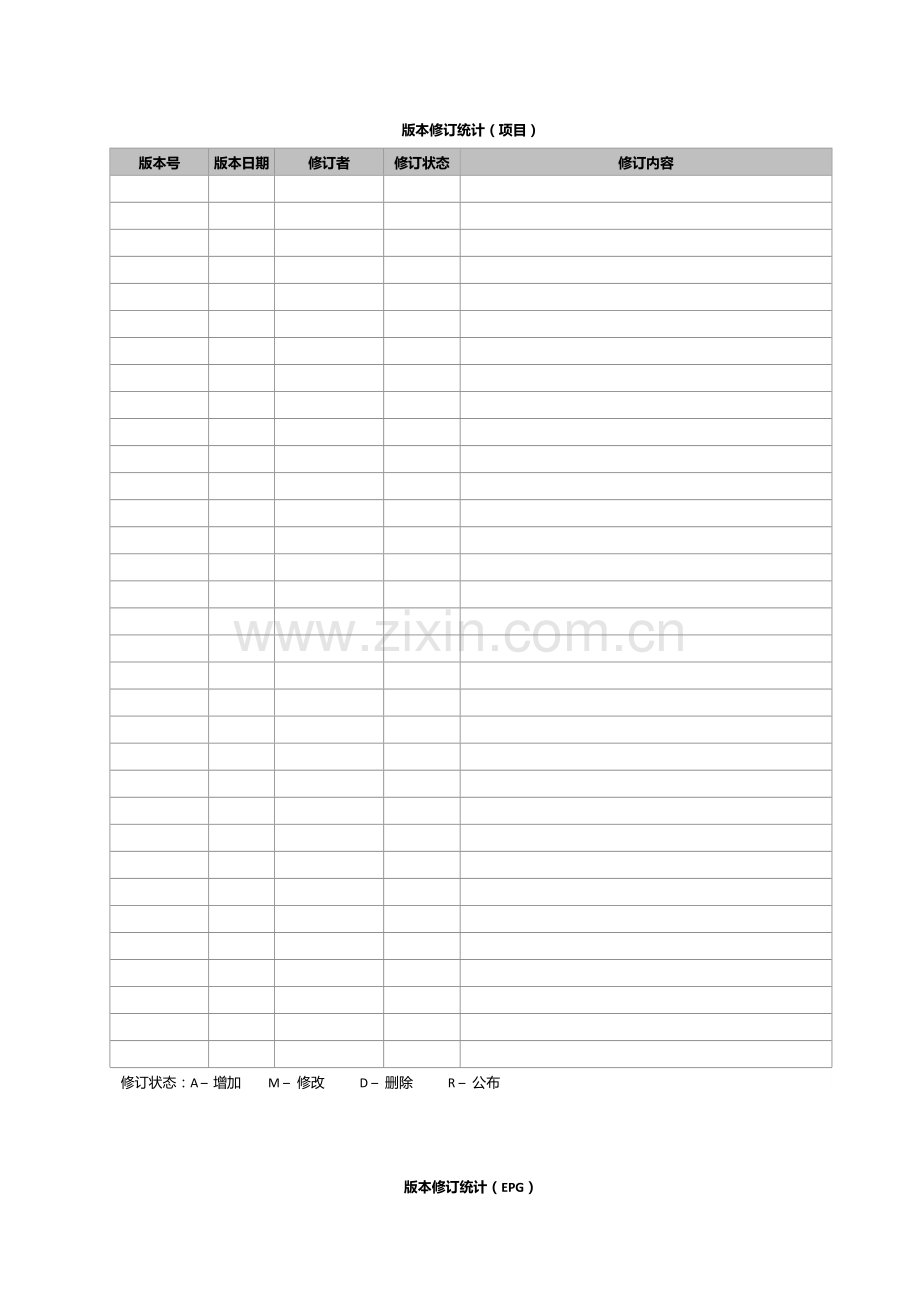

版本修订统计（项目）
版本号
版本日期
修订者
修订状态
修订内容

修订状态：A – 增加 M – 修改 D – 删除 R – 公布

版本修订统计（EPG）
版本号
版本日期
修订者
修订状态
修订内容

修订状态：A – 增加 M – 修改 D – 删除 R – 公布
目录

1. 引言 1
1.1 编写目标 1
1.2 项目背景 1
1.3 定义 1
1.4 参考资料 1
2. 程序系统结构 2
2.1 程序结构图 2
2.2 程序清单 2
3. 程序设计说明 5
3.1 收文管理设计说明 5
3.2 发文管理设计说明 6
3.3 登记簿设计说明 8
3.4 发文传阅设计说明 9
3.5 公文主页及步骤框架设计说明 11
3.6 综合查询设计说明 13
3.7 归档及归案查询设计说明 14
3.8 通用办公-通知设计说明 15
3.9 通用办公-公告设计说明 17
3.10 通用办公-会议室管理设计说明 19
3.11 通用办公-办公用具管理设计说明 20
3.12 工资查询设计说明 22
3.13 通用办公-信息管理设计说明 23
3.14 业务步骤-表单管理设计说明 24
3.15 业务步骤-表单类别管理设计说明 26
3.16 业务步骤-独立校验配置设计说明 27
3.17 业务步骤-业务应用设计说明 29
3.18 地市业务步骤-权限细分设计说明 30
3.19 地市业务步骤-步骤时限提醒设计说明 31
3.20 地市业务步骤-预定义步骤设计说明 33
3.21 地市业务步骤-配置功效优化设计说明 35
3.22 地市业务步骤-业务应用统计报表设计说明 36
3.23 地市业务步骤-业务应用报表查询设计说明 38
3.24 地市业务步骤-自定义查询设计说明 40
3.25 地市业务步骤-自定义查询应用设计说明 42
4. 用户界面设计说明 44
4.1 用户界面图 44
4.2 用户界面和模块关系表 44
5. 接口设计说明 44
5.1 4A外部接口图 44
5.2 4A接口清单 44
5.3 单点登录接口 46
5.3.2登陆状态检验 48
5.4 省分组织数据WS同时 51
5.5 省分用户数据WS同时 55
5.6 省分用户密码同时 67
5.7 数据同时稽核 70

具体设计说明书
1. 引言
1.1 编写目标
在软件工程中，具体设计上承需求设计和数据库设计，下启编码实现，是很关键一环。具体设计关键实现模块内多种功效具体描述、界面表现、实现算法、处理关键点等， 正确地表示各功效界面形式和实现算法（使用伪代码）。
本文适应于软件需求分析人员、设计人员、软件用户代表和软件开发者。
1.2 项目背景
待开发软件系统名称：联通业务支撑系统
本项目标任务提出者：中国联通黑龙江分企业
开发者：中国联通集成企业黑龙江分企业信息系统开发部
用户：中国联通黑龙江分企业及黑龙江十二地市分企业工作人员
1.3 定义
术语、缩略语
解释
OA
Office Automation，办公自动化。
LDAP
（Lightweight Directory Access Protocol ，缩写为LDAP），轻量目录访问协议，是一个访问在线目录服务协议。
业务步骤管理
包含工单和部室网站中业务步骤功效。
集团企业
指中国联合网络通信。
1.4 参考资料
《联通业务支撑系统 建设方案V0.8》
《联通业务支撑系统提议书》
《中国联通-云门户和应用系统-待办待阅数据集成接 口规范V1.0》
《基于Cordys平台上待办任务优化改造方案》
《办公系统业务数据综合查询设计》
2. 程序系统结构
2.1 程序结构图

2.2 程序清单
子模块名
运行平台
编程语言
简明描述]
收文管理
Cordys
Java、Java Script
收文管理关键指全省集中办公后，经过自动接收联通企业集团、十三地市分企业来文，并进行登记和处理，以完成该收文在省企业内流转。
发文管理
Cordys
Java、Java Script
发文管理关键处理来文转发和企业内部起草公文。在发文管理中进行拟稿工作，提交后，此文件将依据所选发文步骤进行流转，文件最终流转至综合部封发进行登记和公布，步骤结束后能够对文件归档。
文件登记薄
Cordys
Java、Java Script
文件登记薄关键是对已经登记文件信息进行修改、删除、查询操作，并根据文种类别进行管理。另外对于不能从收、发文管理中登记文件，经过本功效能够实现登记处理。
发文传阅
Cordys
Java、Java Script
对于省企业，各部门综合代表负责接收已公布文件，递交给部门领导填写审批意见。部门领导在处理后再指派部门内其它人员传阅处理。
公文主页及步骤框架
Cordys
Java、Java Script
工作流设置，新建步骤实例，增加步骤步骤步骤形成工作步骤。
综合查询
Cordys
Java、Java Script
包含收文综合查询、发文综合查询和发文传阅综合查询。能够经过多个不一样查询条件进行复合查询。
归档及档案查询
Cordys
Java、Java Script
应依据国家相关要求，档案管理者在电子公文流转结束后，立即对其整理、归档。
通用办公-通知
Cordys
Java、Java Script
通知管理关键处理企业内部起草通知。在通知管理中起草通知文件信息，提交后，此文件将依据通知步骤流转，文件最终流转至综合部秘书进行通知登记和公布。通知公布后，有查看权限人员查看通知，系统显示查阅人员列表。在整个过程中，用户能够查看、打印步骤跟踪表，查看通知流转、处理状态信息。
通用办公-公告
Cordys
Java、Java Script
对于系统内不需要审核通告信息进行公布管理，分为通告公布、已公布通告和已接收通告。
通用办公-会议室管理
Cordys
Java、Java Script
会议室管理功效关键实现会议室步骤化、规范化管理，对相关会议安排、会议通知和会议纪要信息进行标准化统一登记管理。其业务包含：会议室信息管理、申请管理、会议纪要和会议统计等。
通用办公-办公用具管理
Cordys
Java、Java Script
本功效实现了企业内部办公内部办公用具及耗品请领步骤化和规范化管理，业务包含各部门请领情况统计、办公用具及耗品申请和办公用具及耗品信息维护等功效。
通用办公-工资查询
Cordys
Java、Java Script
人力资源部工资管理员将工资数据以excel附件形式上传到系统中，并将数据导入到数据库操作。对于excel中数据可进行下载编辑并重新上传导入维护操作，对于已导入数据可进行核实查看；职员查询本人当月或上月工资。
通用办公-信息管理
Cordys
Java、Java Script
省企业办公系统中运行着部分信息类应用，关键是专题信息和静态周期性信息，需要将这些类信息展现在系统上，相关办公人员在登录系统后能够了解信息内容。
业务步骤-表单管理
Cordys
Java、Java Script
经过业务步骤表单配置实现对业务步骤表单区域排版，表单项类型、校验、默认值、长度等信息配置，统一管理和维护。其包含设置区域、设置表单项、设置下拉列表值、设置模板组合校验、修 改描述、绑定步骤、绑定意见域和步骤步骤、预览等部分。
业务步骤-表单类别管理
Cordys
Java、Java Script
对表单类别进行设置，维护表单类别。
业务步骤-独立校验配置
Cordys
Java、Java Script
终端用户系统管理员依据业务需要自行配置单业务表单查询条件，实现简单单业务个性化查询界面及相关数据展现，关键包含查询条件配置、查询权限配置、终端用户查询及数据展现。
业务步骤-业务应用
Cordys
Java、Java Script
终端用户系统管理员依据业务需要自行配置单业务表单查询条件，实现简单单业务个性化查询界面及相关数据展现，关键包含查询条件配置、查询权限配置、终端用户查询及数据展现。
地市业务步骤-权限细分
Cordys
Java、Java Script
依据业务步骤应用情况，对业务步骤应用使用和管理权限进行细分，进行细化处理。
地市业务步骤-步骤时限提醒
Cordys
Java、Java Script
在步骤节点中进行设置，目前步骤节点处理人处理超时将自动提醒，待办列表中生成待办超时提醒消息给步骤（或子步骤）提议人，点开此消息显示对应审批文件，关闭后消息自动消失，另外，提醒事件需要单独统计，用以备查。
地市业务步骤-预定义步骤
Cordys
Java、Java Script
依据业务规则对步骤进行计划，在流转到下一步骤前，依据步骤中设置条件计算需要流经分支，经过计算实现步骤配置时预定义步骤。
地市业务步骤-配置功效优化
Cordys
Java、Java Script
针对现在后台配置功效功效中使用不够方便，配置过于复杂功效进行完善优化，方便管理员进行配置，快速完成新步骤应用布署开发。
地市业务步骤-业务应用统计报表
Cordys
Java、Java Script
报表类型按单位、业务分类、提议人、办理时限划分。统计、查询关键是按单位/部门、时间段、申请人/经手人条件进行统计并展现。
地市业务步骤-业务应用报表查询
Cordys
Java、Java Script
按业务类别、条件查询静态报表。
地市业务步骤-自定义查询
Cordys
Java、Java Script
终端用户系统管理员依据业务需要自行配置单业务表单查询条件，实现简单单业务个性化查询界面及相关数据展现，关键包含查询条件配置、查询权限配置、终端用户查询及数据展现。
地市业务步骤-自定义查询应用
Cordys
Java、Java Script
终端用户依据权限，按业务单进行查询，在查询界面输入查询提交，返回满足条件查询列表，在列表中，选择具体表单进行查看。

3. 程序设计说明
3.1 收文管理设计说明
3.1.1程序描述
收文管理关键指全省集中办公后，经过自动接收联通企业集团、十三地市分企业来文，并进行登记和处理，以完成该收文在省企业内流转。
3.1.2性能
点击左边菜单项右边快速显示对应表单配置页。
3.1.3输入项
文件标题，收文，字 [] 第号，收到日期，来文机关，发文，字 [] 第号，缓急，密级，发文日期，附件
3.1.4输出项
提醒添加成功或失败
3.1.5存放分配
(1)BD_DETAIL (2)BD_MAIN
3.1.6实现原理
页面加载控制
1. 获取用户信息
2. 获取企业名称和文种类型,灌入对应下拉列表(发送soap,条件为panyDN)
3. 判定user角色,假如user为XTKFRY(系统开发人员)或XTGLRY(系统管理人员),所属企业不可编辑
4. 隐藏下载控件按钮
确定添加, 保留数据:
1. 判定是否已经打开收文框架
2. 判定是否使用默认文种类型
3. 向数据表(BD_MAIN)插入数据,返回main_id
4. 循环添加书签
3.1.7类图

3.1.8时序图

3.1.8步骤图

收文步骤：关键处理收到上级部门及其它部门公文，对收文进行登记和维护，并提供查询。同时本步骤对收文全过程进行有效控制和跟踪。
3.2 发文管理设计说明
3.2.1程序描述
程序名称：发文管理。
标识符：LMDP_ID, MAIN_ID, DEPT_NAME, DEPT_DN, COM_NAME, COM_DN, PER_NAME, PER_DN, ZT。
表单使用权限描述：发文管理关键处理来文转发和企业内部起草公文。在发文管理中进行拟稿工作，提交后，此文件将依据所选发文步骤进行流转，文件最终流转至综合部封发进行登记和公布，步骤结束后能够对文件归档。
3.2.2性能
查询列表要限定在2秒以内，列表分页要使用非内存分页。
3.2.3输入项
查询功效：标题，字号，开始时间，结束时间。
添加功效：文件标题、主送单位、抄送单位、附件，缓急，密级，发文，()字号。
删除功效：勾选要操作模板checkbox控件。
跳转至第N页：页数。
3.2.4输出项
查询功效：序号，标题，发文类型，字号，目前步骤，待办人，创建日期 。
添加功效：填入内容是否符合规范，实施是否成功。
删除功效：实施是否成功。
3.2.5存放分配
DB_LIMIT_DEPT 表单使用权限表。
3.2.6步骤逻辑
可采取：
标准步骤图；
PDL语言；
N－S图；
PAD；
判定表等描述算法图表。
3.2.7类图

3.2.8时序图

3.2.9步骤图

用户选择统计条件，包含工作项或人员，按统计条件统计工时成本后，返回工时信息，统计全部工时信息，显示结果。
3.3 登记簿设计说明
3.3.1程序描述
文件登记薄关键是对已经登记文件信息进行修改、删除、查询操作，并根据文种类别进行管理。另外对于不能从收、发文管理中登记文件，经过本功效能够实现登记处理。
3.3.2性能
点击左边菜单项右边快速显示对应表单配置页。
3.3.3输入项
查询功效：标　　题、文件字号、收文类别、登记日期：从、到。
删除/修改功效：勾选要操作模板checkbox控件。
跳转至第N页：页数。
添加： 弹出添加页，输入（文件标题、来文机关、来文日期、收文分类、密级、缓急，字号，流 水 号，备注。
3.3.4输出项
查询功效：序号，标题，字号，类别，流水号，登记日期 。
修改/删除/添加功效：实施是否成功
3.3.5存放分配
BD_AUTORULE 自动编号表
3.3.6实现原理
页面加载控制
1. 隐藏修改和添加页面层
2. 获取用户信息
3. 校验是否为系统管理员或系统开发人员(不然, 所属企业下拉列表不可编辑,显示为登陆人企业)
4. 向表格中灌入查询数据列表
(1)发送请求,获取数据列表(sql查询依据取之名称, 所属地市, 时间格式, 英文标识, 是否地市标识 等条件是否为空所拼接)
(2) 将所属地市ID换成企业名称
5. 点击添加或修改,显示修改和添加页面层,依据点击按钮来判定是添加或是修改
6. 删除
(1) 获取所删除ID
(2) 弹出提醒,是否确定删除
(3) 发送删除SOAP 请求,
(4) 重新获取列表
3.3.7类图

3.3.8时序图

3.4 发文传阅设计说明
3.4.1程序描述
程序名称：发文传阅。
标识符：TYPE_ID, TYPE_NAME, TYPE_SORT, TYPE_ZT, COMDN, COMNAME , TYPECODE,
Number, TotalNum。
表单类别管理描述：对于省企业，各部门综合代表负责接收已公布文件，递交给部门领导填写审批意见。部门领导在处理后再指派部门内其它人员传阅处理。
3.4.2性能
查询列表要限定在2秒以内，列表分页要使用非内存分页。
3.4.3输入项
查询功效：标题、文号、从、到。
跳转至第N页：页数。
3.4.4输出项
查询功效：序号,标题,文件编号,缓急,密级,公布时间 。
3.4.5存放分配
DB_TYPE 表单类别管理表。
3.4.6步骤逻辑
可采取：
标准步骤图；
PDL语言；
N－S图；
PAD；
判定表等描述算法图表。
3.4.7类图

3.4.8时序图

3.4.9步骤图

发文步骤：关键是上级及相关部门需协调和处理问题进行一系列步骤，本步骤对发文全过程进行有效控制和跟踪，实现完善发文步骤。发文步骤图所表示。
3.5 公文主页及步骤框架设计说明
3.5.1程序描述
程序名称：公文主页及步骤框架。
标识符：CHECK_ID, FUNCTION_NAME, CHECK_NAME, CHECK_CONTENT, DEFUALT_FLAG, Number, TotalNum。
公文主页及步骤框架描述：工作流设置，新建步骤实例，增加步骤步骤步骤形成工作步骤。
3.5.2性能
查询列表要限定在2秒以内，列表分页要使用非内存分页。
3.5.3输入项
用户名、密码。
3.5.4输出项
全部待办、收文、发文、通知、省企业发文、通用办公、起草、查询。
3.5.5存放分配
DB_CHECK 表单类别管理表。
3.5.6步骤逻辑
可采取：
标准步骤图；
PDL语言；
N－S图；
PAD；
判定表等描述算法图表。
3.5.7类图

3.5.8时序图

3.6 综合查询设计说明
3.6.1程序描述
包含收文综合查询、发文综合查询和发文传阅综合查询。能够经过多个不一样查询条件进行复合查询。
3.6.2性能
点击左边菜单项右边快速显示对应表单配置页。查询列表要限定在2秒以内，列表分页要使用非内存分页
3.6.3输入项
查询功效：标题、状态
3.6.4输出项
查询功效：序号，标题，文件编号，缓急，密级，公布时间
3.6.5存放分配
BD_MAIN 表单模板表
3.6.6步骤逻辑
页面加载控制:
1. 获取登陆人用户信息
2. 发送SOAP,获取模板类型
3. 获取表单部门权限列表
4. 发送SOAP ,获取查询全部模板数据
5. 拼接表格, 灌入数据
3.6.7类图

3.6.8时序图

3.7 归档及归案查询设计说明
3.7.1程序描述
应依据国家相关要求，档案管理者在电子公文流转结束后，立即对其整理、归档。
3.7.2性能
点击左边菜单项右边快速显示对应表单配置页。
查询列表要限定在2秒以内，列表分页要使用非内存分页
3.7.3输入项
查询功效：标题名称。
具体内容：弹出具体内容页,框架。
跳转至第N页：页数
3.7.4输出项
查询功效：序号、流水号、标题、创建人、创建时间、操作
3.7.5存放分配
BD_BIAODAN
3.7.6实现原理
页面加载控制:
1. 获取用户信息
2. 拼接sql查询语句
3. 发送请求,获取数据列

3.7.7类图

3.7.8时序图

3.8 通用办公-通知设计说明
3.8.1程序描述
程序名称：通知。
标识符：BD_ID, MAIN_ID, FLOWNUMBER, BD_TITLE, DB_MONEY, PERDN, ERNAME,DEPTDN,
DEPTNAME,CREATE_DATE,STATE,DB_LB,MAIN_ID,TYPE_ID,VERSION_ID,DB_NAME, DB_CONTENT,DB_DATA,DB_SORT,DB_ZT,WORKFLOWID,STARTFLOWID,ISCUSTOM, WIDTH,M_FLAG,Number,TotalNum。
通知管理关键处理企业内部起草通知。在通知管理中起草通知文件信息，提交后，此文件将依据通知步骤流转，文件最终流转至综合部秘书进行通知登记和公布。通知公布后，有查看权限人员查看通知，系统显示查阅人员列表。在整个过程中，用户能够查看、打印步骤跟踪表，查看通知流转、处理状态信息。
3.8.2性能
查询列表要限定在2秒以内，列表分页要使用非内存分页。
3.8.3输入项
查询功效：标题名称、起始时间、截至时间、创建人、业务类别。
跳转至第N页：页数。
3.8.4输出项
查询功效：序号、流水号、标题、创建人、创建时间。
3.8.5存放分配
BIAODAN 查询表。
3.8.6实现原理
无。
3.8.7类图
可采取：
标准步骤图；
PDL语言；
N－S图；
PAD；
判定表等描述算法图表。

3.8.8时序图

3.8.9步骤图

发文部门起草通知，提交后发送给接收部门，接收部门或有查看权限人员查阅通知内容并可查看步骤跟踪表，综合部秘书接收通知并登记。
3.9 通用办公-公告设计说明
3.9.1程序描述
对于系统内不需要审核通告信息进行公布管理，分为通告公布、已公布通告和已接收通告。
3.9.2性能
查询列表要限定在2秒以内，列表分页要使用非内存分页。
3.9.3输入项
查询功效：标题、开始时间、结束时间。
跳转至第N页：页数。
3.9.4输出项
查询功效：序号、目前步骤、标题、代办人、创建人、创建时间。
跳转至第N页：目前页数、总页数、总条数。
3.9.5存放分配
VIEW_TASK_LIST_BUSIFLOW 任务列表视图。
3.9.6实现原理
依据接收列表标识（及是待办，、在办、办结标识）及查询条件显示对应列表信息，并初始化对应列表项操作。

3.9.7类图

3.9.8时序图

3.9.10限制条件
依据目前用户dn为条件来查询数据
3.10 通用办公-会议室管理设计说明
3.10.1程序描述
会议室管理功效关键实现会议室步骤化、规范化管理，对相关会议安排、会议通知和会议纪要信息进行标准化统一登记管理。其业务包含：会议室信息管理、申请管理、会议纪要和会议统计等。
3.10.2性能
查询列表要限定在2秒以内，列表分页要使用非内存分页。
3.10.3输入项
查询功效：标题、开始时间、结束时间。
跳转至第N页：页数。
3.10.4输出项
查询功效：标题、起草人、起草时间。
跳转至第N页：目前页数、总页数、总条数。
3.10.5存放分配
BIZFLOW_FINISH 业务步骤办结文件表。
3.10.6实现原理
依据查询条件显示对应列表信息，并初始化对应列表项操作。
3.10.7限制条件
依据目前用户dn为条件查询列表信息。
3.10.8类图

3.10.9时序图

3.11 通用办公-办公用具管理设计说明
3.11.1程序描述
本功效实现了企业内部办公内部办公用具及耗品请领步骤化和规范化管理，业务包含各部门请领情况统计、办公用具及耗品申请和办公用具及耗品信息维护等功效。
3.11.2性能
点击左边菜单项右边快速显示对应表单配置页。
查询列表要限定在2秒以内，列表分页要使用非内存分页
3.11.3输入项
查询功效：表单名称、企业名称、表单类型、表单状态。
公布/收回功效：勾选要操作模板checkbox控件。
跳转至第N页：页数。
3.11.4输出项
查询功效：模板类型、表单名称、表单描述、创建时间、所属企业、公布状态。
公布/收回功效：实施是否成功。
3.11.5存放分配
BD_MAIN 业务步骤模板表
3.11.6实现原理
页面加载:
1. 判定登陆人角色,是否为 cn=XTKFRY,,cn=organizational roles,o=hl-cuc,cn=cordys,o=或为cn=XTGLRY,cn=organizational roles,o=hl-cuc,cn=cordys,o=
2. 发送SOAP,加载企业名称
3. 发送SOAP 加载查询数据列表
Sql语句(查询语句): 依据表单, 企业名称, 表单类型, 表单状态是否为空拼接查询语句
表单复制原理:
1. 获取所选表单MAIN_ID。
2. 发送请求,复制表单。
3. 重新获取列表
3.11.7类图

3.11.8时序图

3.12 工资查询设计说明
3.12.1程序描述
人力资源部工资管理员将工资数据以excel附件形式上传到系统中，并将数据导入到数据库操作。对于excel中数据可进行下载编辑并重新上传导入维护操作，对于已导入数据可进行核实查看；职员查询本人当月或上月工资。
3.12.2性能
点击左边菜单项右边快速显示对应表单配置页。
3.12.3输入项
点击菜单
3.12.4输出项
显示对应功效页
3.12.5实现原理
页面加载控制
3.12.6类图

3.12.7时序图

3.13 通用办公-信息管理设计说明
3.13.1程序描述
省企业办公系统中运行着部分信息类应用，关键是专题信息和静态周期性信息，需要将这些类信息展现在系统上，相关办公人员在登录系统后能够了解信息内容。
3.13.2性能
点击左边菜单项右边快速显示对应表单配置页。
3.13.3输入项
点击菜单
3.13.4输出项
显示对应功效页
3.13.5实现原理
页面加载控制
3.13.6类图

3.13.7时序图

3.14 业务步骤-表单管理设计说明
3.14.1程序描述
经过业务步骤表单配置实现对业务步骤表单区域排版，表单项类型、校验、默认值、长度等信息配置，统一管理和维护。其包含设置区域、设置表单项、设置下拉列表值、设置模板组合校验、修 改描述、绑定步骤、绑定意见域和步骤步骤、预览等部分。
3.14.2性能
点击左边菜单项右边快速显示对应表单配置页。
3.14.3输入项
模板名称, 所属企业, 模板类别, 模板描述,模板排序,
3.14.4输出项
显示对应功效页
是否修改成功
3.14.5存放分配
BD_DETAIL 模板数据表
BD_MAIN
3.14.6实现原理
页面加载控制
1. 获取user 信息
2. 获取所属企业名称和模板类别灌入对应下拉列表中(条件为:panyDN)
3. 判定用户user角色,不为系统管理人员(XTGLRY),所属企业不可编辑
4. 获取模板ID(mainid),查询BD_MAIN数据表获取对应数据
确定修改按钮,实现原理
1. 获取页面数据,发送soap请求,修改id=mainid 数据信息
2. 获取新添加书签
3. 循环将新添加书签存入数据表BD_DETAIL中
验证新旧
1. 获取原有全部书签
2. 获取页面所显示全部书签
3. 弹出提醒框,提醒哪些是新添加,哪些是删除掉
3.14.7类图

3.14.8时序图

3.15 业务步骤-表单类别管理设计说明
3.15.1程序描述
程序名称：表单类别管理。
标识符：AREA_ID,MAIN_ID,AREA_NAME,AREA_COLUN,MAREA_ROW,AREA_TOTAL,
AREA_SORT,AREA_FLAG,AREA_BL,Number,TotalNum。
设置模版区域描述：对表单类别进行设置，维护表单类别。
3.15.2性能
查询列表要限定在2秒以内。
3.15.3输入项
查询功效：区域名称。
添加功效：区域名称、区域行、区域列、表单项个数、排序、有没有区域说明、区域内显示百分比。
修改功效：区域名称、区域行、区域列、表单项个数、排序、有没有区域说明、区域内显示百分比。
删除功效：勾选要操作模板checkbox控件。
跳转至第N页：无。
3.16.4输出项
查询功效：序号、区域名称、区域行数、区域列数、表单项个数、区域排序、有没有区域说明、区域内 显示百分比。
添加功效：填入内容是否符合规范，实施是否成功。
修改功效：修改内容是否符合规范，实施是否成功。
删除功效：实施是否成功。
3.15.5存放分配
3.15.6实现原理
添加功效和修改功效中表单项个数算法：区域行*区域列=表单项个数。
3.15.7步骤逻辑
可采取：
标准步骤图；
PDL语言；
N－S图；
PAD；
判定表等描述算法图表。
3.15.8类图

3.15.9时序图

3.16 业务步骤-独立校验配置设计说明
3.16.1程序描述
终端用户系统管理员依据业务需要自行配置单业务表单查询条件，实现简单单业务个性化查询界面及相关数据展现，关键包含查询条件配置、查询权限配置、终端用户查询及数据展现。
3.16.2性能
点击左边菜单项右边快速显示对应表单配置页。
3.16.3输入项
点击菜单
3.16.4输出项
显示对应功效页
3.16.5实现原理
页面加载控制
3.16.6类图

3.16.7时序图

3.17 业务步骤-业务应用设计说明
3.17.1程序描述
终端用户系统管理员依据业务需要自行配置单业务表单查询条件，实现简单单业务个性化查询界面及相关数据展现，关键包含查询条件配置、查询权限配置、终端用户查询及数据展现。
3.17.2性能
点击左边菜单项右边快速显示对应表单配置页。
3.17.3输入项
添加区域: 区域名称, 区域行,区域列, 表单项个数, 排序, 有没有区域说明, 区域内显示百分比
3.17.4输出项
显示对应功效页
3.17.5存放分配
(1)BD_AREA
3.17.6实现原理
点击新增区域,可进行添加区域(BD_AREA数据表),下层显示各个区域各个书签,对书签进行数据类型选择,并同时到数据库进行保留，和区域修改和删除。
3.17.7类图

3.17.8时序图

3.18 地市业务步骤-权限细分设计说明
3.18.1程序描述
依据业务步骤应用情况，对业务步骤应用使用和管理权限进行细分，进行细化处理。
3.18.2性能
点击左边菜单项右边快速显示对应表单配置页。
3.18.3输入项
3.18.4输出项
显示对应功效页
3.18.5存放分配
显示对应功效页（1）BD_CHECKVALUE（2）BD_DETAIL（3）BD_LIST
3.18.6实现原理
此页面用来显示设置书签具体参数和校验,右键对其进行校验设置,左键则是对具体参数设计,并同时数据库表进行保留
3.18.7类图

3.18.8时序图

3.18.9步骤图

用户登录系统进入权限申请界面，生成权限变更申请单，提交给部门领导审核，部门领导进入权限审批界面，查看申请单详情，进行审核，经过后，步骤转到权限管理员，不经过返回到权限申请节点。。权限管理员进入权限审批界面，查看详情，进行审核，经过后结束，不经过打回部门领导节点重新审核。
3.19 地市业务步骤-步骤时限提醒设计说明
3.19.1程序描述
程序名称：步骤时限提醒。
标识符：LIST_ID,MAIN_ID,DETAIL_ID,LIST_CONTENT,LIST_VALUE,LIST_SORT,
Number,TotalNum。
步骤时限提醒描述：在步骤节点中进行设置，目前步骤节点处理人处理超时将自动提醒，待办列表中生成待办超时提醒消息给步骤（或子步骤）提议人，点开此消息显示对应审批文件，关闭后消息自动消失，另外，提醒事件需要单独统计，用以备查。
3.19.2性能
查询列表要限定在2秒以内，列表分页要使用非内存分页。
3.19.3输入项
查询功效：书署名称。
添加功效：书署名称、显示名、实际值、排序、同上(checkbox)。
批量添加功效：书署名称、起始值、最大值、增量值。
修改功效：书署名称、显示名、实际值、排序、同上(checkbox)。
删除功效：勾选要操作模板checkbox控件。
跳转至第N页：页数。
3.19.4输出项
查询功效：序号、模版名称、select名称、显示名、实际值、排序。
添加功效：填入内容是否符合规范，实施是否成功。
批量添加功效：填入内容是否符合规范，实施是否成功。
修改功效：修改内容是否符合规范，实施是否成功。
删除功效：实施是否成功。
3.19.5存放分配
BD_LIST 设置select值表。
3.19.6实现原理
添加功效和修改功效中同上(多选框)：选择同上后显示名值自动填入到实际值。
批量添加功效输入起始值，最大值，增量值根据算法添加条数：最大值/增量值=添加条数。
批量添加功效显示名和实际值：第一条为起始值其它为：实际值+增量值。
3.19.7步骤逻辑
可采取：
标准步骤图；
PDL语言；
N－S图；
PAD；
判定表等描述算法图表。
3.19.8类图

3.19.9时序图

3.20 地市业务步骤-预定义步骤设计说明
3.20.1程序描述
程序名称：预定义步骤。
标识符：GROUP_ID,MAIN_ID,GROUP_NAME,GROUP_VALUE,GROUP_TYPE,Number,TotalNum。
预定义步骤描述：依据业务规则对步骤进行计划，在流转到下一步骤前，依据步骤中设置条件计算需要流经分支，经过计算实现步骤配置时预定义步骤。
3.20.2性能
查询列表要限定在2秒以内，列表分页要使用非内存分页。
3.20.3输入项
查询功效：组合校验名称。
添加功效：组合校验名称、书签、类型、运算关系、逻辑关系。
修改功效：组合校验名称、书签、类型、运算关系、逻辑关系。
删除功效：勾选要操作模板checkbox控件
