房屋建筑深基坑工程质量监督管理规定样本.doc

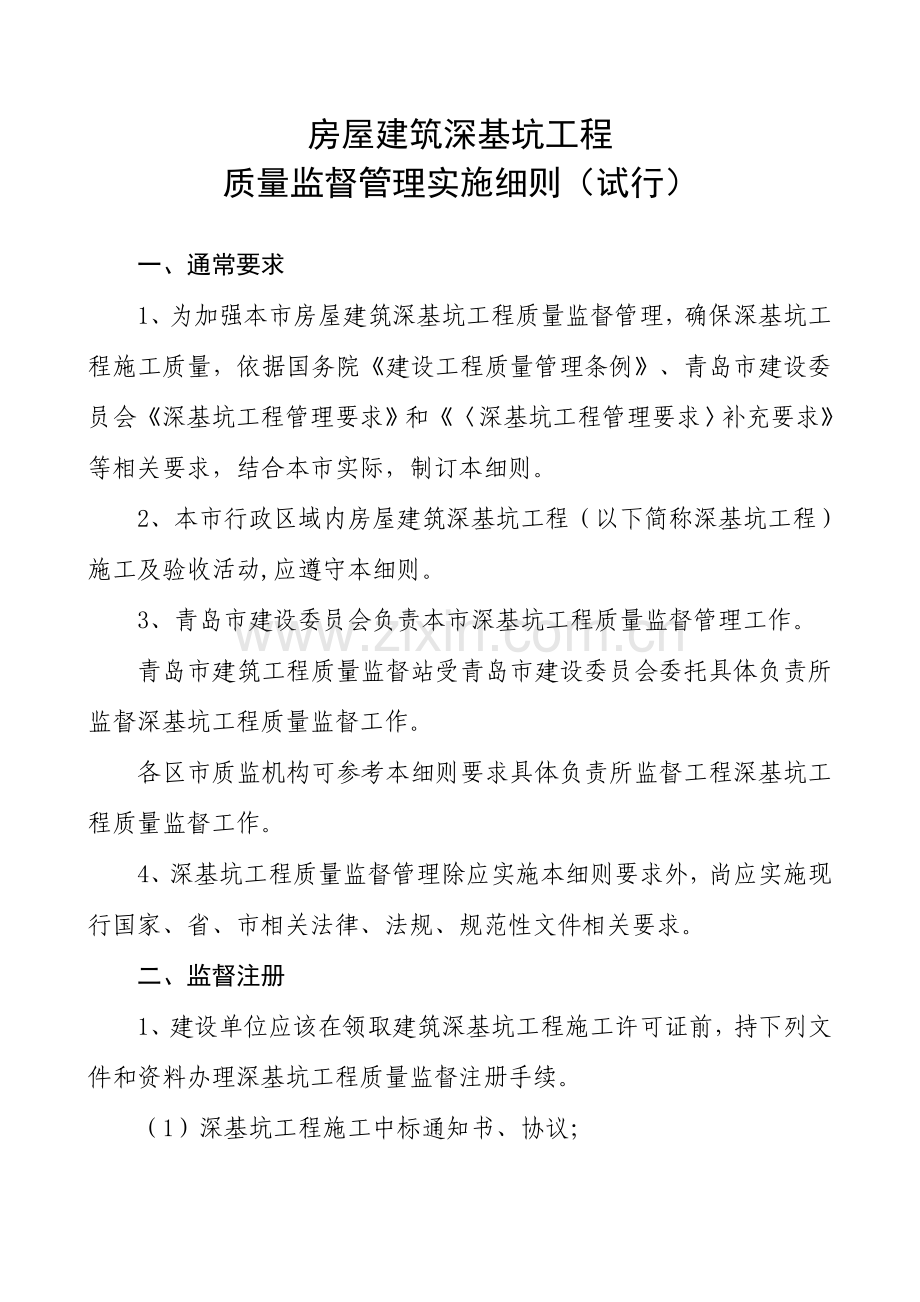

房屋建筑深基坑工程
质量监督管理实施细则（试行）

一、通常要求
1、为加强本市房屋建筑深基坑工程质量监督管理，确保深基坑工程施工质量，依据国务院《建设工程质量管理条例》、青岛市建设委员会《深基坑工程管理要求》和《〈深基坑工程管理要求〉补充要求》等相关要求，结合本市实际，制订本细则。
2、本市行政区域内房屋建筑深基坑工程（以下简称深基坑工程）施工及验收活动,应遵守本细则。
3、青岛市建设委员会负责本市深基坑工程质量监督管理工作。
青岛市建筑工程质量监督站受青岛市建设委员会委托具体负责所监督深基坑工程质量监督工作。
各区市质监机构可参考本细则要求具体负责所监督工程深基坑工程质量监督工作。
4、深基坑工程质量监督管理除应实施本细则要求外，尚应实施现行国家、省、市相关法律、法规、规范性文件相关要求。
二、监督注册
1、建设单位应该在领取建筑深基坑工程施工许可证前，持下列文件和资料办理深基坑工程质量监督注册手续。
（1）深基坑工程施工中标通知书、协议；
（2）深基坑工程监理中标通知书、协议；
（3）深基坑工程设计评审汇报；
（4）加盖评审专用章图纸、岩土工程勘察汇报；
（5）施工企业技术责任人和总监理工程师同意建筑深基坑工程专题施工方案、深基坑工程质量安全事故应急预案；
（6）其它文件资料。
2、深基坑工程质量监督注册手续能够单独办理，也能够在办理单位工程质量监督注册手续时一并办理。
三、质量行为监督
在深基坑工程开工前和施工过程中，工程质量各责任主体质量行为应符合国务院《建设工程质量管理条例》、建设部《工程质量监督工作导则》、市建委《深基坑工程管理要求》、市建委《〈深基坑工程管理要求〉补充要求》相关要求。除此之外，质监机构在监督检验时还应抽查以下内容：
（1）施工、监理单位应成立项目管理部，项目管理部人员配置及人员资格应符合相关要求，并和工程规模、复杂程度相适应；
（2）深基坑工程开工前，设计单位应向建设、施工、监理单位进行设计交底。必需时，质监机构应派代表参与设计交底；
（3）深基坑工程设计文件应明确检测要求；
（4）深基坑工程施工过程中，应设置验收控制点。未经验收合格不得转入下道工序施工。验收控制点通常应包含：
①基坑开挖前；
②基坑开挖到设计标高；
③基础施工至±0.00或全部支撑结构拆除后；
④其它验收控制点。
（5）实施监理深基坑工程，监理未进场不得进行深基坑工程施工；
（6）检测、监测单位和深基坑工程施工单位不得有任何隶属关系或其它利害关系。
四、工程实体质量监督
深基坑工程实体质量监督采取定点检验、随机抽查和验收监督相结合方法，关键抽查以下内容：
（1）深基坑工程实体质量（抽查关键见附件1）；
（2）建设单位应根据设计要求委托有资质检测机构对深基坑工程进行检测，设计无要求时，应根据附件2要求进行检测；
（3）深基坑工程质量控制资料（抽查关键见附件3）。
五、验收监督
1、深基坑工程土方开挖前应对质量控制资料等土方开挖条件进行验收。
2、深基坑开挖到设计标高时，应对深基坑工程进行阶段性验收。
3、基础施工至±0.00或全部支撑结构拆除后，应对建筑深基坑工程进行完工验收。深基坑工程完工验收应含有以下条件：
（1）已完成设计及协议约定内容；
（2）施工技术资料及验收资料完整；
（3）基础施工至±0.00或全部支撑结构拆除；
（4）检测、监测结果符合要求，检测、监测资料完整；
（5）基坑出现质量问题（事故）已处理完成。
4、深基坑工程阶段性验收和完工验收均由总监理工程师（建设单位项目责任人）组织，施工单位技术、质量责任人和项目经理，勘察单位、深基坑工程设计单位、建筑工程设计单位及监测单位项目责任人应参与验收，并应形成验收统计。完工验收统计表应加盖各责任主体单位公章。
5、总监理工程师（建设单位项目责任人）应在深基坑工程完工验收三个工作日前将验收时间、地点、工程资料核查意见通知质监机构。质监机构对建筑深基坑工程质量完工验收条件、组织形式、验收程序、实施标准、质量事故处理等情况进行监督。发觉完工验收中有违法违规行为，责令整改。
六、其它
1、深基坑工程施工过程中发生质量事故，建设单位应立即向质监机构、安监机构及相关部门汇报。
2、发生重大质量事故，应开启应急预案进行处理。
3、除原材料试验、砂浆、混凝土配合比及强度试验、钢筋焊接试验等常规检测外，其它检测费用由建设单位负担。
4、质监机构监督发觉建筑深基坑工程有质量隐患或违法违规，责令更正。出现下列情况时，按相关要求进行处罚，并根据《建筑市场主体管理考评措施》相关要求给相关单位和责任人扣分处理：
（1）施工图未经审查或审查不合格进行施工；
（2）未办理质量监督手续进行施工；
（3）无深基坑工程支护方案或方案未经教授论证进行土方开挖；
（4）存在严重质量隐患；
（5）出现质量事故未立即上报及处理；
（6）未进行验收即进入下道工序施工；
（7）其它违反国家法律法规。
5、本实施细则由青岛市建设委员会负责解释。
6、本实施细则自4月1日起施行。

附件：1、深基坑工程实体质量监督关键点
2、深基坑工程检测要求
3、深基坑工程质量控制资料

附件1
深基坑工程实体质量控制关键点
一、土方开挖
1、土方开挖符合深基坑专题施工方案情况，坡度、深度、分步开挖及爆破方法符合设计情况；
2、截水、排水、降水方法；
3、围护结构变形情况，预防过大变形方法；
4、围护结构渗漏情况，堵漏处理方法到位情况；
5、开挖监控情况。
二、支护结构
1、排桩
（1）预拌混凝土、水泥、砂、石子、钢材等原材料质量、合格证及检验汇报；桩检测汇报；
（2）桩工机械和工程适应性；
（3）孔深、孔径及相关统计，其孔深、嵌固深度必需满足设计要求；
（4）排桩施工次序；
（5）施工许可偏差控制情况；
（6）钢筋笼制作质量；
（7）受力钢筋保护层厚度控制情况；
（8）非均匀配筋排桩在绑扎、吊装和埋设时，钢筋笼安装方向符合设计情况；
（9）冠梁宽度、高度、配筋；冠梁和排桩连接（浮浆清除情况，桩顶以上出露钢筋长度应达成设计要求）；
（10）微型钢管桩材料、规格、长度、垂直度；
（11）混凝土试件留置及试件养护情况：标养试件（块）每浇注50m3留置1组，每台班不少于1组，同时应留置合适数量同条件养护试块。
2、水泥土墙（桩）
（1）原材料合格证、检验汇报；
（2）水泥土墙部署形式；
（3）桩径、桩长、嵌固深度必需满足设计要求；
（4）高压喷射注浆压力、水灰比、水泥浆量、提升速度、旋转速度、施工程序等；
（5）水泥土搅拌桩提升速度、水泥浆或水泥注入量；
（6）水泥土桩和桩之间搭接宽度；
（7）水泥土桩施工许可偏差；
（8）采取SMW工法（加筋水泥土墙）时，加劲材料几何尺寸及其定位、垂直度、长度等。
3、土钉墙
（1）土钉、钢丝网、钢筋、注浆材料等原材料合格证及试验汇报；
（2）土钉位置、长度、直径、间距；
（3）土钉和面层连接；
（4）喷射混凝土面层中钢筋网铺设；
（5）面层厚度、强度、土钉抗拔力检测汇报；
（6）砂浆、混凝土试件根据台班留置，每台班最少留一组试块。
4、锚杆（锚索）
（1）原材料合格证及复试汇报，锚杆接头试验汇报；
（2）锚杆隔离架（定位支架）设置；
（3）锚杆浆体（水泥砂浆或水泥浆）强度；
（5）砂浆强度试块留置：每30根锚杆不少于1组，每组试块数量为6块；（同条件）
（6）锚杆锁定拉力；
（7）锚杆孔位、深度、角度、锚杆插入长度、注浆配比、压力及注浆、喷锚厚度及强度、锚杆应力；
（8）格构梁几何尺寸、配筋、混凝土强度；
（9）锚杆加工质量、注浆方法、张拉锁定、成孔工艺；
（10）相关锚杆试验统计。
5、支撑体系
（1）钢筋混凝土支撑所用原材料及混凝土试块留置应符合相关标准要求；
（2）钢支撑所用原材料及配件合格证或复试汇报；
（3）钢腰梁和排桩或地下连续墙之间填充，腰梁和支撑连接。
6、其它结构型式应符合国家现行相关标准、规范和规程要求。
三、地下水控制
1、降水、降压是否满足设计施工工况；
2、排水方法落实情况，排水、降水方法是否到位；
3、截水帷幕质量控制关键点参考水泥土桩。

附件2
深基坑工程检测要求
名称
检测项目
检测方法及数量
检测单位
钢筋混凝土桩
完整性检验
抽取总桩数10%，且不少于5根进行低应变检测。
检测机构
当依据低应变检测法判定桩身缺点可能影响桩水平承载力时，采取钻芯法进行补充检测，检测数量为总桩数2%，且不得少于3根。
检测机构
成孔垂直度
钻孔桩采取测斜仪测量，其数量为总桩数10％，且不少于10根。
检测机构或施工单位
孔径
钻孔桩采取井径仪测量，其数量为总桩数10％，且不少于10根。
检测机构或施工单位
水泥土墙
成桩质量
开挖检验或钻芯法检验，或用轻便触探法检验。
检测机构或施工单位
完整性及强度
采取钻芯法检验，钻芯数量不宜少于总桩数2％，且不应少于5根。
检测机构
土钉墙
抗拔力
采取抗拉试验检测承载力。在同一条件下，试验数量不少于土钉总数1%，且不应少于3根。
检测机构
喷射混凝土厚度
钻孔检测，钻孔数宜100平方米墙面积一组，每组不少于3点。
检测机构或施工单位
锚杆
抗拔力
验收试验：不应少于锚杆总数5%，且不得少于3根。
检测机构
支撑体系
焊缝探伤检测
钢支撑焊缝应抽取总数20%进行探伤检测。
检测机构

附件3
深基坑工程质量控制资料
工程名称

施工单位

序号
资料名称
份数
核查意见
核查人
1
设计图纸及地质勘察汇报

2
图纸会审、设计变更处理、洽商统计

3
工程定位测量放线统计

4
施工方案、开挖方案、监测方案

5
原材料出厂合格证及进场试验汇报
钢材出厂合格证及进场试验汇报

6
焊条、焊剂合格证

7
水泥出厂合格证、试验汇报

8
外加剂出厂合格证、试验汇报

9
预制构件、预拌混凝土合格证、试验汇报

10
砂石试验汇报

11

12

13
施工试验汇报、见证检测汇报、基坑监测汇报
混凝土配合比、试验汇报

14
砂浆配合比、试验汇报

15
焊接试验汇报

16
桩检测汇报

17
锚杆（土钉）抗拔力检测汇报

18
取芯及混凝土强度汇报

19
基坑监测汇报

20

21

22
隐蔽工程验收统计

23
施工日志

24
工程质量事故汇报及调查处理统计

结论：

施工单位项目经理： 总监理工程师（建设单位项目责任人） ：

年 月 日 年 月 日
