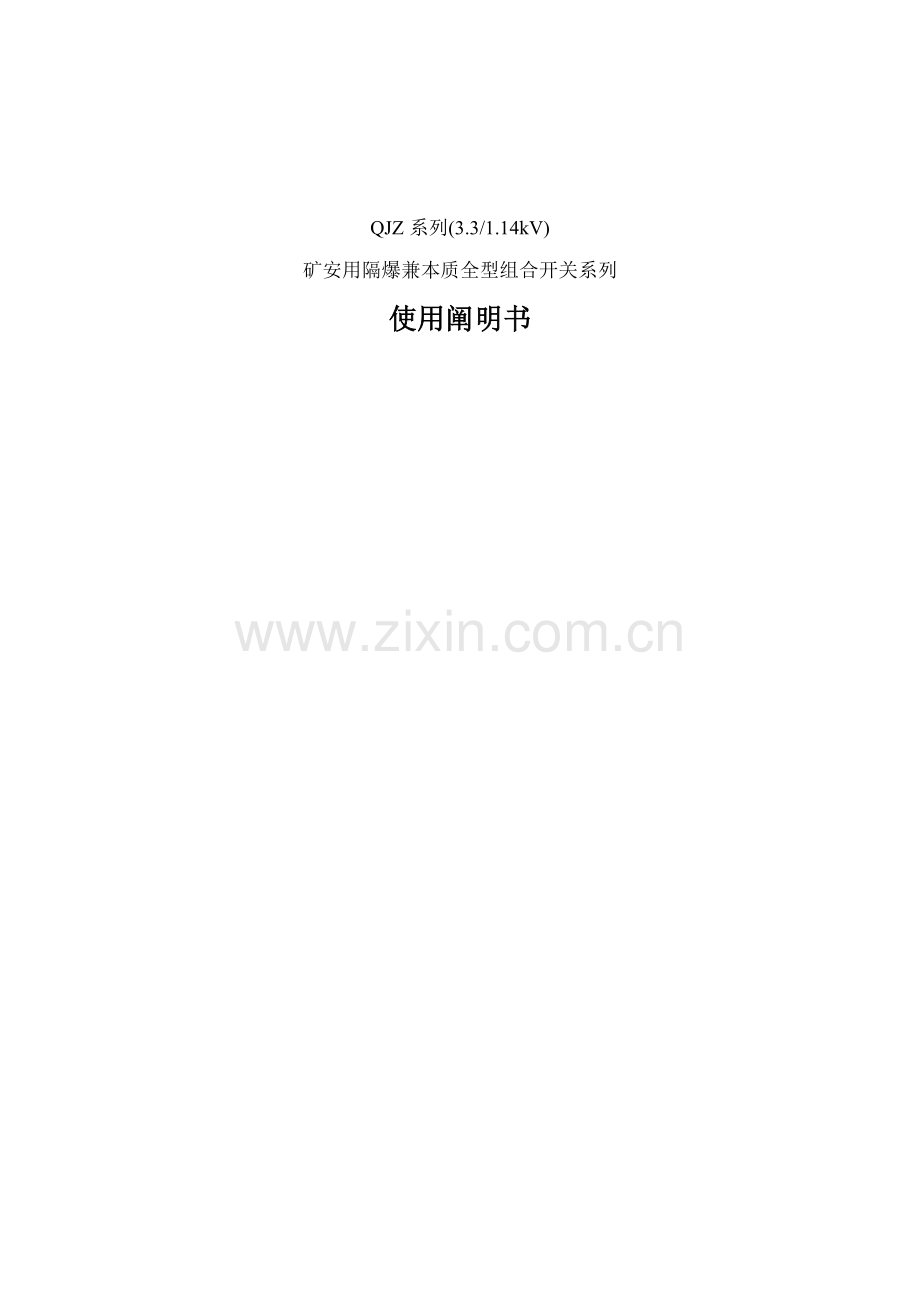

QJZ系列(3.3/1.14kV)
矿安用隔爆兼本质全型组合开关系列

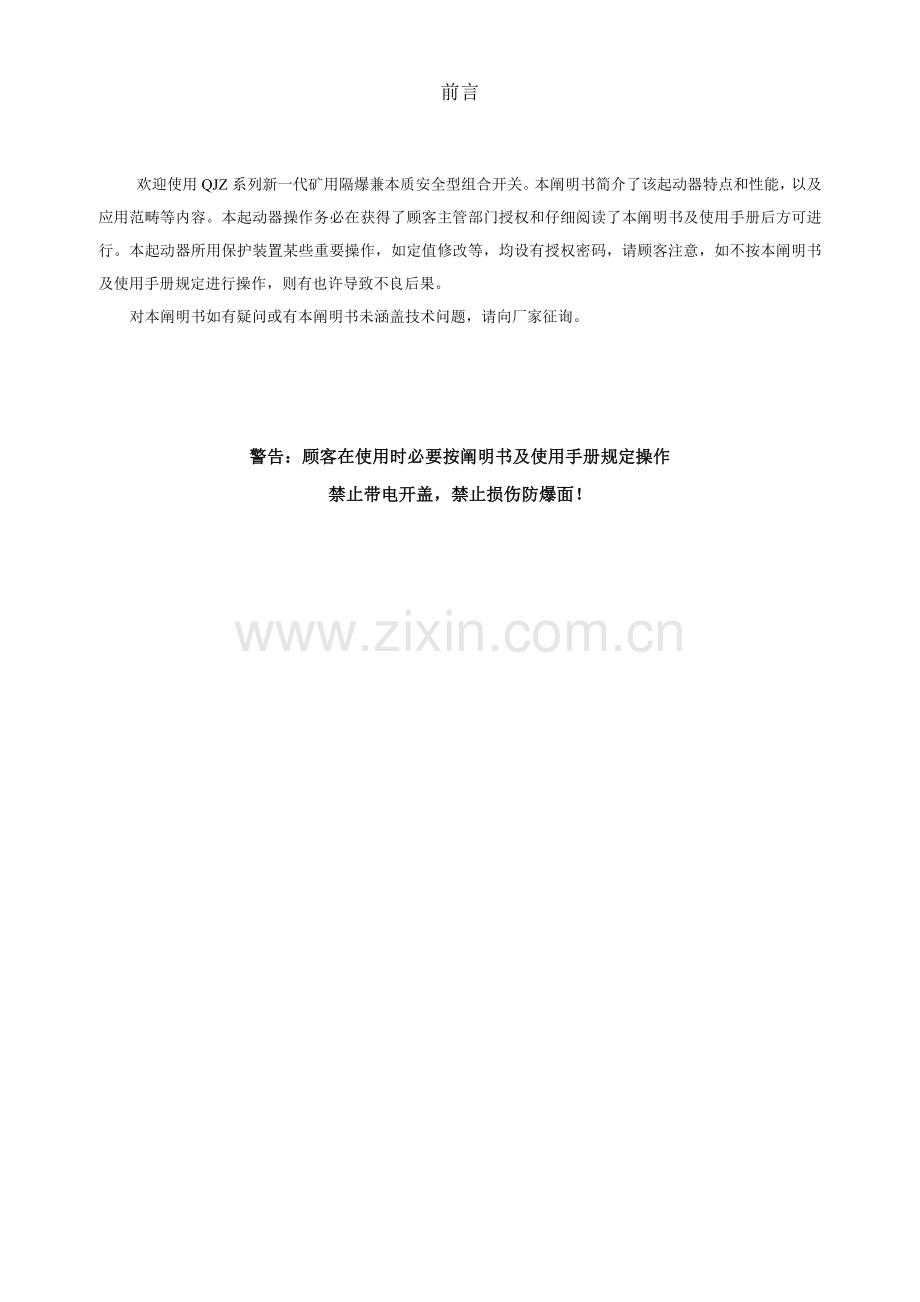

使用阐明书前言

欢迎使用QJZ系列新一代矿用隔爆兼本质安全型组合开关。本阐明书简介了该起动器特点和性能，以及应用范畴等内容。本起动器操作务必在获得了顾客主管部门授权和仔细阅读了本阐明书及使用手册后方可进行。本起动器所用保护装置某些重要操作，如定值修改等，均设有授权密码，请顾客注意，如不按本阐明书及使用手册规定进行操作，则有也许导致不良后果。
对本阐明书如有疑问或有本阐明书未涵盖技术问题，请向厂家征询。

警告：顾客在使用时必要按阐明书及使用手册规定操作
禁止带电开盖，禁止损伤防爆面！
注意事项
★★★★
安装使用前，完整阅读使用手册。
★★★★
禁止设备运营过程中设定工作模式与参数整定。
★ ★★★
如无特殊状况，请勿带载操作隔离手柄。
★★★★
工作在同一模式下换相模块，只有正反相序相似并且所有换相到位后才干起动工作模式！
★★★★
与负载连接时注意相序，避免由于相序错误导致事故！
基本阐明
用途
此设备只能依照“工作环境”章节应用阐明才干使用。任何不遵从以上阐明使用都被看作非对的。咱们声明对非对的使用设备而导致任何损害不承担任何责任。特别指出，对的使用是指遵从所有操作指引。在一定期限内要做所有规定测试和维护工作。
保证和责任
对于由如下因素而导致人身和财产损失，咱们不承诺任何保证和承担任何责任：
※没被授权使用
※不对的安装、使用、操作、维护
※未经容许擅自变化设备构造
※非厂商进行构造变化
※不遵从技术信息
※没有通过厂家授权非对的使用及维修备件或附件
※不可抗拒力影响
※没有完全遵循“安全操作”阐明使用
※在对设备进行各种操作时必要遵从使用手册。并且在设备安装地必要遵从所有安装规程和条例。
人员
※只有合格人员才干对此设备操作
合格包括如下含义：
※此人员至少有电工资质
※必要懂得基本安全常识
※在操作前必要完全读懂和理解操作手册与此操作有关章节
对于以上操作：
※必要理解应用安装条件
※必要理解人员和设备保护知识
※必要参加过设备培训，至少在从事此项工作前完全读完使用手册，完全理解此项工作和它效果及其所阐明内容。
操作手册
操作手册已尽最大细心编写，但仍也许有错误被忽视。厂商对由此类错误而引起人员及设备损害不承担责任。
技术参数
阐明书及操作手册所规定技术参数都为极限值。如果此设备被连在一种系统中或和其他设备一起使用，可参照此极限值中得到容许应用参数值。

厂商保存在没有预先告知顾客而对产品进行升级而做变化权力。概述
QJZ系列矿用隔爆兼本质安全型组合开关（如下简称组合开关）合用于有甲烷及煤尘爆炸危险煤矿井下。在交流50Hz，电压为3300V、1140V、660V、380V供电线路中，可对乳化液泵、喷雾泵、转载机、破碎机启动、停止及双速切换、主、从顺序控制，并能对电动机及供电线路进行保护。可带三相交流感应电动机或交流双绕组双速电动机起动、停止、反转及双速切换进行控制，并能对电动机及线路进行保护。
综合新一代组合开关特点，涉及重要技术创新如下：
1、组合开关动力回路采用模块化概念设计，一种回路一种模块，模块内部集成了各控制回路重要电气元件；如工作回路因故障停机，可通过更换备用回路模块在最短时间内恢复供电，以保证设备正常运转；模块化设计真正实现了各回路间互换互备，极大以便了电气设备维护、检修。
2、模块通过外部隔离手柄可以便接入主回路母线或退出主回路母线，安装机械联锁(闭锁、解锁)装置，保证模块先分闸后退出，防止带负荷插拔模块。
3、模块与主回路连接委托国外专业连接器厂家德国ODU集团设计并制造，保证进出模块后，模块与主回路电气连接可靠、稳定。
4、模块内部通过电机操动机构实现换相，替代了以往隔离换相开关或双接触器电气换相方式，大大减小了体积，同步也以便煤炭技术人员使用。内设可靠电气及程序双互锁功能，彻底杜绝换相过程中合闸或合闸状态下换相。
5、模块内置微机保护装置选用国际品牌原装进口电子元器件，器件高可靠性保证保护动作命令精确迅速，运营稳定可靠。
6、内嵌式全中文彩色液晶工控机，可实时监视组合开关各控制回路运营状态、运营参数、模式设定，并可修改模块内部微机综合保护装置整定值及多组合控制单元逻辑工作模式。
7、与以色列Optibasa公司合伙开发组合开关控制软件ZHSS V3.0版，基于Microsoft Windonw CE系统平台，保证软件系统稳定性，控制起动先进性。
8、专业定制多组合控制单元作为组合开关控制核心，选用国际领先品牌intelCPU，引进最先进CPU阵列控制方式，使得产品拥有高可靠性、高敏捷度，保证各控制回路及逻辑状态下运营、动作命令稳定可靠。
9、各回路工作模式与工作方式依照现场需要可任意设定，任意组合。
10、进、出主电缆连接采用隔爆型高压电缆迅速连接器(可选用压盘式接入方式)，可以以便迅速地更换进、出线回路电缆；输出回路电缆迅速连接方式与控制回路模块间互换互备，保证组合开关某回路如遇特殊故障不能及时解决，通过更换电缆连接器实现设备正常运营。
11、具备完善保护功能两路127V或220V辅助电源输出，容量为5KVA。
我公司新一代3300V、1140V多回路智能化组合开关本着精工生产、性能优越、运营稳定、操作直观简朴、维修以便快捷原则设计、生产，并可依照顾客某些特殊使用需要进行功能扩展定制，在使用过程中依照不同综采环境和使用状况不断改进、优化、完善。

工作环境
a．海拔不超过m，周边环境压力为（0.8~1.1）×105Pa；
b．运营环境温度普通为-5～+40℃；
c．周边空气相对湿度不不不大于95%（+25℃）；
d．在有沼气爆炸性混合物矿井中；
e．与水平面安装倾斜度不超过15°；
f．在无明显摇动和冲击振动地方；
g．在无明显破坏绝缘气体或蒸气环境中；
h．能防止滴水地方；
i．污染级别：3级；
j．安装类别：Ⅲ类。
产品特性及执行原则
1．执行原则：MT111-1998矿用隔爆型交流真空电磁起动器；GB/T14808.1-《交流高压接触器和基于接触器电动机起动器》；Q/DG 92- 矿用隔爆兼本质安全型组合开关公司原则。
2．防爆型式：矿用隔爆兼本质安全型;防爆标志：Exd[ib]I
3．型号编制意义
Q J Z — □ / 3300\1140 — □

支路数
额定工作电压
总额定电流
真空
隔爆兼本安
起动器

4．额定电压3300V\1140V组合开关负荷分派见下表：　　
组合数
进线电源数量
出线负荷数量
支路数
控制线引入装置
备注
左侧
右侧
左侧
右侧
2
8

2组合
1
1
1
1
4组合
1
1
2
2
4
8

6组合
4
0
0
6
6
12

8组合
4
0
0
8
8
12

9组合
4
0
0
9
9
12

10组合
4
0
0
10
10
12

型号
尺寸（mm）
重量（吨）
无轮毂
有轮毂
QJZ-800/3300-2
1279*925*870
1279*925*1093
0.8
QJZ-800/3300-4
1989*925*870
1989*925*1093
1.5
QJZ-1800/3300-6
2575*975*820
2575*975*1093
2
QJZ-1800/3300-8
2250*975*1620
2250*975*1823
2.5
QJZ-1800/3300-9
3575*975*820
2350*975*1823
2.8
QJZ-1800/3300-10
2505*975*1620
2505*975*1823
2.9
QJZ-1800/3300-12
2760*975*1620
2760*975*1823
3.1
QJZ-/1140-9
3575*875*960
3575*875*1093
2.5
QJZ-/1140-11
3575*875*960
3575*875*1093
2.7
备注：1.14KV其她回路数据与3.3KV一致
重要技术参数和技术性能
1． 额定电压：3300V
2． 额定电流： 两组合与四组合2×500A两路进线，
其她组合为4×500A四路进线；
单回路额定电流400A
3． 频率：50HZ；
4． 电流整定范畴：10--400A有级可调,步长1A；
5． 控制电动机功率范畴：40kW--1700kW(3300V)
6． 主回路真空接触器性能指标
(1) 关合能力：4500A，50次；
(2) 开断能力：3600A，25次；
(3) 短路关合与开断能力：4500A，3次；
(4) 电寿命：AC3、30万次；AC4、3万次；
7．本安插件输入电压AC36V，输出本安参数U0：AC21.7V，I0:128mA。远控电缆长度≤300m，分布电感≤0.3mH，分布电容≤0.03uF。
8．组合开关具备下列控制方式：
(1)先导回路控制方式：本机控制、远方控制；
(2)组合开关工作方式：
a.单机单速控制；
b.多机单速控制(多机单速控制时间任意设定,最大值99.9s,最小值0.1s)；
c.单机双速控制；自动切换
d. 单机起动附加延时起动单机双速（破碎机起动延时起动转载机）；
e.双速双回路控制。
9．组合开关双速切换模式：
时间型切换模式：当低速运营设定期间到，低速切换到高速。低速运营设定期间最大值99.99s。
10．组合开关双速切换时间：低速切换到高速转换时间75-200ms。依照需要可设定熄弧时间（低速机停止到高速机起动之间时间间隔）。
11．保护功能：
(1)微机综合保护监控装置：具备过载、过流、断相、三相不平衡、欠压、漏电闭锁保护；　　　　
(2)操作过电压保护；
(3)故障记忆故障查询；
(4)参数设定密码锁定功能。
12．工作定额：八小时工作制
断续周期工作制或重复短时工作制：操作频率为300次/小时，短时（20s内）为1200次/小时。
13．显示界面：
全中文中文液晶显示功能类别、电源电压、主回路线电流、运营状态以及各种故障。
14．组合开关保护特性
(1)过载保护特性
过载电流/整定电流
动作时间
脱扣器状态
1.05
2h不动作
冷态
1.2
≤20min
热态
1.5
≤3min
热态
6.0
8~16s
冷态
(2)断相保护特性
序号
过电流／整定电流
动作时间
起始状态
任意两相
第三相
1
1.0
0.9
2h不动作
冷态
2
1.15
0
＜20min
热态
(3)漏电闭锁保护特性
主回路额定工作电压（V）
单相动作值KΩ
动作值容许误差%
3300
100
20
注：解锁值不不不大于闭锁值1.5倍。
15．开关定值设定阐明如下表：
序号
定值名称
整定范畴
整定参照阐明
№1
额定电流
**** A
实际运营电流，不容许超过铭牌规定最大电流值
№2
速断定值
**、** Ie
普通整定在8倍左右
№3
失压定值
*、*** Ue
普通整定在0.6~0.8 Ue之间
№4
失压延时
**、** S
可设定为1s、3s或5s
№5
Pt变比
**** V/100V
按实际一次电压值整定（3300V）
№6
Ct变比
**** A/5A
按电流互感器额定变比设定，设定400A/5A请勿改动
№7
启动后机延时
**、** S
多机单速联机时有效，第一回路启动到第二回路启动时间
№8
熄弧延时
**、** S
双速机高低速切换时所需熄弧时间，普通设定0.05到0.5S
№9
启动高速绕组延时
**、** S
双速机低速时间型切换有效，低速启动到高速切换所需时间，普通设定为15S左右
№10
启动低速从机延时
**、** S
双机双速主机低速有效，主机低速启动到从机低速启动所需时间，普通设定为0.5~2s
16．引入装置配备：口径见下表。
名称
动力进线引入装置
动力出线引入装置
控制线引入装置
引入电缆外径（mm）
导线截面积95 mm2
导线截面积95 mm2
φ12、φ15、φ19
注：动力线引入引出装置采用迅速电缆连接器
结 构
开关为长方体，由主腔与接线腔构成。主腔是开关主体，腔内安装着开关所有电气元件，主腔前门为快开式平面止口构造，开关下部有防爆标志、煤安标志牌，前门右侧装有观测窗、设定按钮及相应标牌，主腔在前门左侧外壳面板上装有机械联锁，保证只能在合闸机构都处在分断位置时才干启动前门。主控腔后壁上安装有主回路快插式连接器，主腔内设立抽屉式模块集中控单元，主腔左侧装有照明信号控制回路元件。
电气原理
详见操作手册及配套原理图。 使用与维护
详见使用手册。
包装
1． 随同产品装箱文献：装箱单；产品合格证；使用阐明书；培训手册。
2． 同产品装箱易损件与工具：见备品备件表。
附图
电气原理图、外形图
包装运送与保管
1． 本产品随同文献：产品合格证、产品使用阐明书、培训手册。
2． 起动器在运送过程中，不得激烈振动、冲击和倒置。
3． 产品不得受雨水侵袭，保管应放在环境温度不不不大于＋40℃，不低于－25℃，空气流通和相对湿度不不不大于90%（20±5℃时）仓库中。
订货须知
订货时必要指出：
1． 产品型号、名称；
2． 订购台数
例：订购QJZ－1800/3300-10 矿用隔爆兼本质安全型组合开关10台 额定电压3300V
