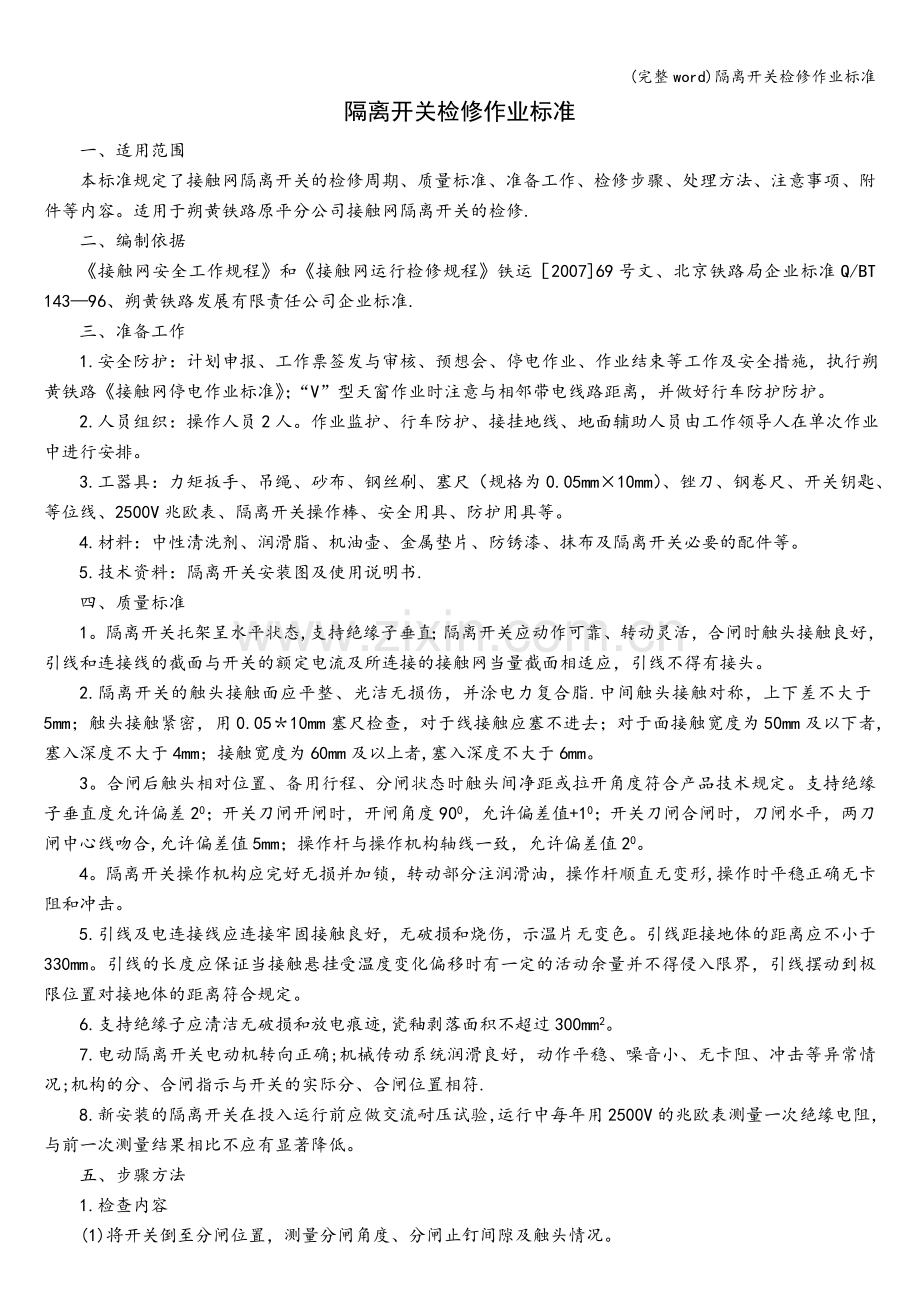

隔离开关检修作业标准
一、适用范围
本标准规定了接触网隔离开关的检修周期、质量标准、准备工作、检修步骤、处理方法、注意事项、附件等内容。适用于朔黄铁路原平分公司接触网隔离开关的检修.
二、编制依据
《接触网安全工作规程》和《接触网运行检修规程》铁运［2007]69号文、北京铁路局企业标准Q/BT 143—96、朔黄铁路发展有限责任公司企业标准.
三、准备工作
1.安全防护：计划申报、工作票签发与审核、预想会、停电作业、作业结束等工作及安全措施，执行朔黄铁路《接触网停电作业标准》；“V”型天窗作业时注意与相邻带电线路距离，并做好行车防护防护。
2.人员组织：操作人员2人。作业监护、行车防护、接挂地线、地面辅助人员由工作领导人在单次作业中进行安排。
3.工器具：力矩扳手、吊绳、砂布、钢丝刷、塞尺（规格为0.05mm×10mm）、锉刀、钢卷尺、开关钥匙、等位线、2500V兆欧表、隔离开关操作棒、安全用具、防护用具等。
4.材料：中性清洗剂、润滑脂、机油壶、金属垫片、防锈漆、抹布及隔离开关必要的配件等。
5.技术资料：隔离开关安装图及使用说明书.
四、质量标准
1。隔离开关托架呈水平状态,支持绝缘子垂直；隔离开关应动作可靠、转动灵活，合闸时触头接触良好，引线和连接线的截面与开关的额定电流及所连接的接触网当量截面相适应，引线不得有接头。
2.隔离开关的触头接触面应平整、光洁无损伤，并涂电力复合脂.中间触头接触对称，上下差不大于5mm；触头接触紧密，用0.05＊10mm塞尺检查，对于线接触应塞不进去；对于面接触宽度为50mm及以下者,塞入深度不大于4mm；接触宽度为60mm及以上者,塞入深度不大于6mm。
3。合闸后触头相对位置、备用行程、分闸状态时触头间净距或拉开角度符合产品技术规定。支持绝缘子垂直度允许偏差20；开关刀闸开闸时，开闸角度900，允许偏差值+10；开关刀闸合闸时，刀闸水平，两刀闸中心线吻合,允许偏差值5mm；操作杆与操作机构轴线一致，允许偏差值20。
4。隔离开关操作机构应完好无损并加锁，转动部分注润滑油，操作杆顺直无变形,操作时平稳正确无卡阻和冲击。
5.引线及电连接线应连接牢固接触良好，无破损和烧伤，示温片无变色。引线距接地体的距离应不小于330mm。引线的长度应保证当接触悬挂受温度变化偏移时有一定的活动余量并不得侵入限界，引线摆动到极限位置对接地体的距离符合规定。
6.支持绝缘子应清洁无破损和放电痕迹,瓷釉剥落面积不超过300mm2。
7.电动隔离开关电动机转向正确;机械传动系统润滑良好，动作平稳、噪音小、无卡阻、冲击等异常情况;机构的分、合闸指示与开关的实际分、合闸位置相符.
8.新安装的隔离开关在投入运行前应做交流耐压试验，运行中每年用2500V的兆欧表测量一次绝缘电阻，与前一次测量结果相比不应有显著降低。
五、步骤方法
1.检查内容
(1)将开关倒至分闸位置，测量分闸角度、分闸止钉间隙及触头情况。
（2)将开关倒至合闸位置，检查合闸是否呈直线（两刀闸中心线是否吻合、水平)、合闸止钉间隙及触头接触情况，有无旁击现象。
(3)测量带接地刀闸的隔离开关在合、分闸过程中带电部分与接地部分的瞬时间隙，检查接地刀闸是否密贴。
(4）检查操作机构转动是否灵活,转动部分加注润滑油.检查带接地刀闸隔离开关操作机构的联动、闭锁是否正确、可靠。
(5）清扫支持绝缘子,检查瓷体有无破损，测量支持绝缘子的绝缘电阻是否符合规定。
(6)检查开关引线及电连接有无散股、断股，测量开关引线与接地体之间的距离和引线与被跨悬挂间的距离。
(7)紧固各部螺栓及转动关节,铁件除锈涂漆。
（8）货物装卸线的有电或无电表示标志牌是否清晰，安装位置及方向是否正确。
2.隔离开关主刀闸缺陷处理
（1）刀闸接触面有烧伤、麻点及灰尘:可用砂布打磨、抹布擦净，涂一层电力复合脂。
（2)刀闸接触面不密贴：刀片弯曲时可用扳手将刀片校正；弹簧压力不够时调整触头的弹簧压力。
（3）触头与刀片(高差造成)旁击：可略搬动刀片,直至合适，必要时可在支持绝缘子与底座间加垫片。
3.分、合闸角度
（1）分闸角度的测量：用钢卷尺测量两端中心距离。 见图17所示。
分闸角度的计算公式如下：
S=D+0。0349L （0.0349=2Sin1°）
式中 S——分闸时距主闸刀根部距离为L处两刀闸间的距离（mm)
D——分闸时两主闸刀根部的的距离（mm）
L—-D与S间的距离（mm）
分闸角度应满足:D≤S＝D+0.0349L
(2)开关分闸（或合闸）到位、而合闸（或分闸）不到位：调整分闸（或合闸）止钉或连动杆;调整止钉或连动杆不能满足要求时，则可能是操作杆止孔的位置不对,应改变操作杆止孔位置。
（3）分、合闸均不到位：将开关至合闸位置,卸下连动杆,使刀闸合闸呈直线,然后调止钉间隙，最后调好连动杆长度,并与转动板连接，合闸调整好后将天关至分闸状态，调整分闸止钉间隙。
4.隔离开关操作机构操作卡阻、不灵活
(1)由于操作杆弯曲造成隔离开关本体转轴与操动杆或操动机构的中轴线不对应时,应进行调整或校正。
（2）活动关节缺润滑油,应涂机油润滑。
(3)上、下托架歪斜时，应矫正。
5.隔离开关接地刀闸
（1)接地刀闸合闸后不到位或过位，可以调整接地刀间的传动拐臂的角度或接地连杆的长度来改变其合闸状态。
(2）刀闸接触不密贴或过紧，可调整触头弹簧片的压力或更换触头弹簧片。
6。支持绝缘子破损、绝缘电阻不符合规定时，更换支持绝缘子。
六、安全措施
1。开关引线紧松适当,调整时应考虑到极限温度变化。
2。检修隔离开关进行分、合闸操作时，上、下作业人员应呼唤应答，配合得当，防止误伤。
3。在试验开关分、合时，检修人员要处在安全位置，防止刀闸在开合过程中碰伤身体.
4.用兆欧表检测绝缘时必须先短接支持绝缘子两端，消除感应电再接触开关本体。
5.检修隔离开关时，不宜在操动杆一侧攀登支柱。
6.作业完毕恢复开关原位.
