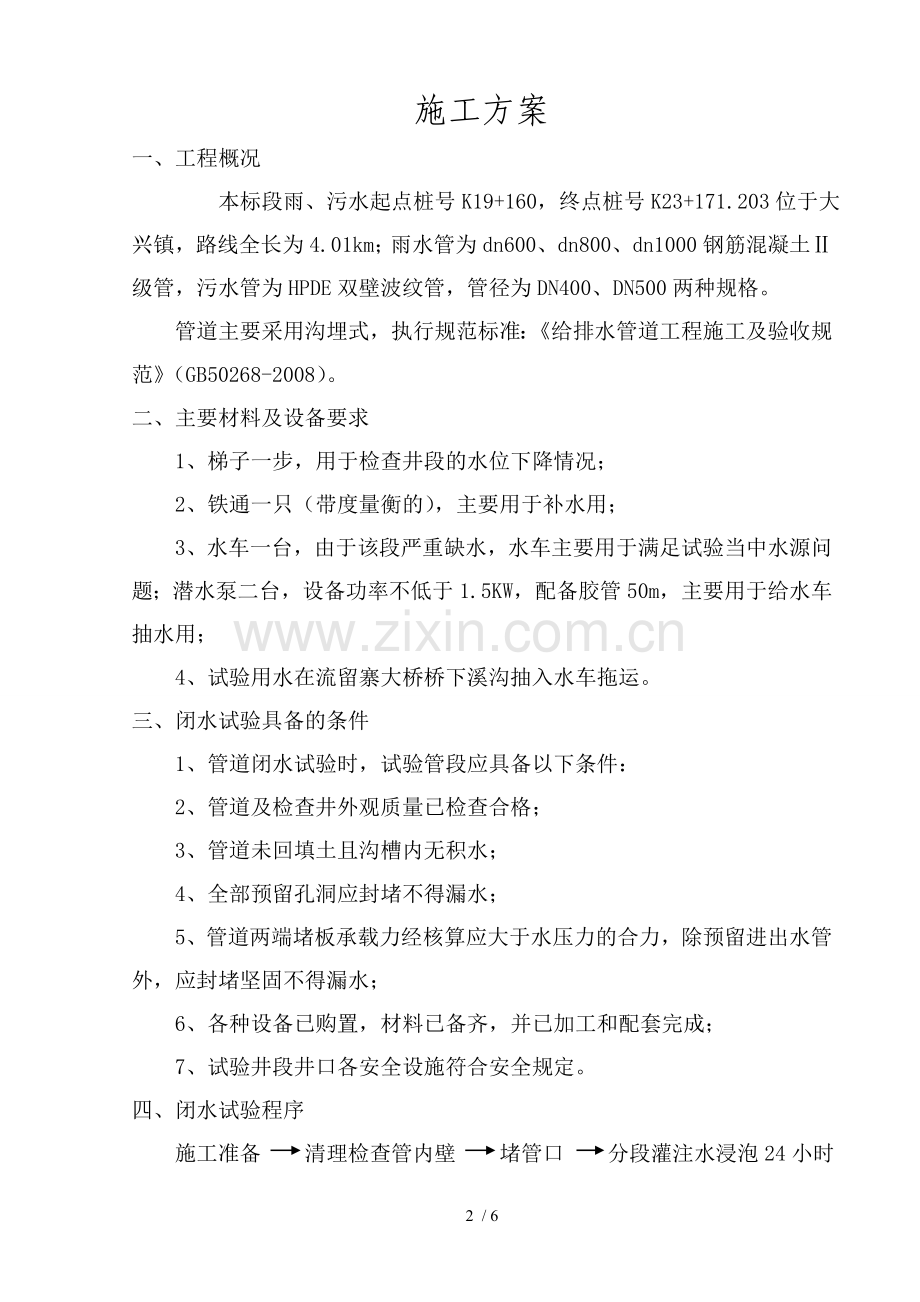

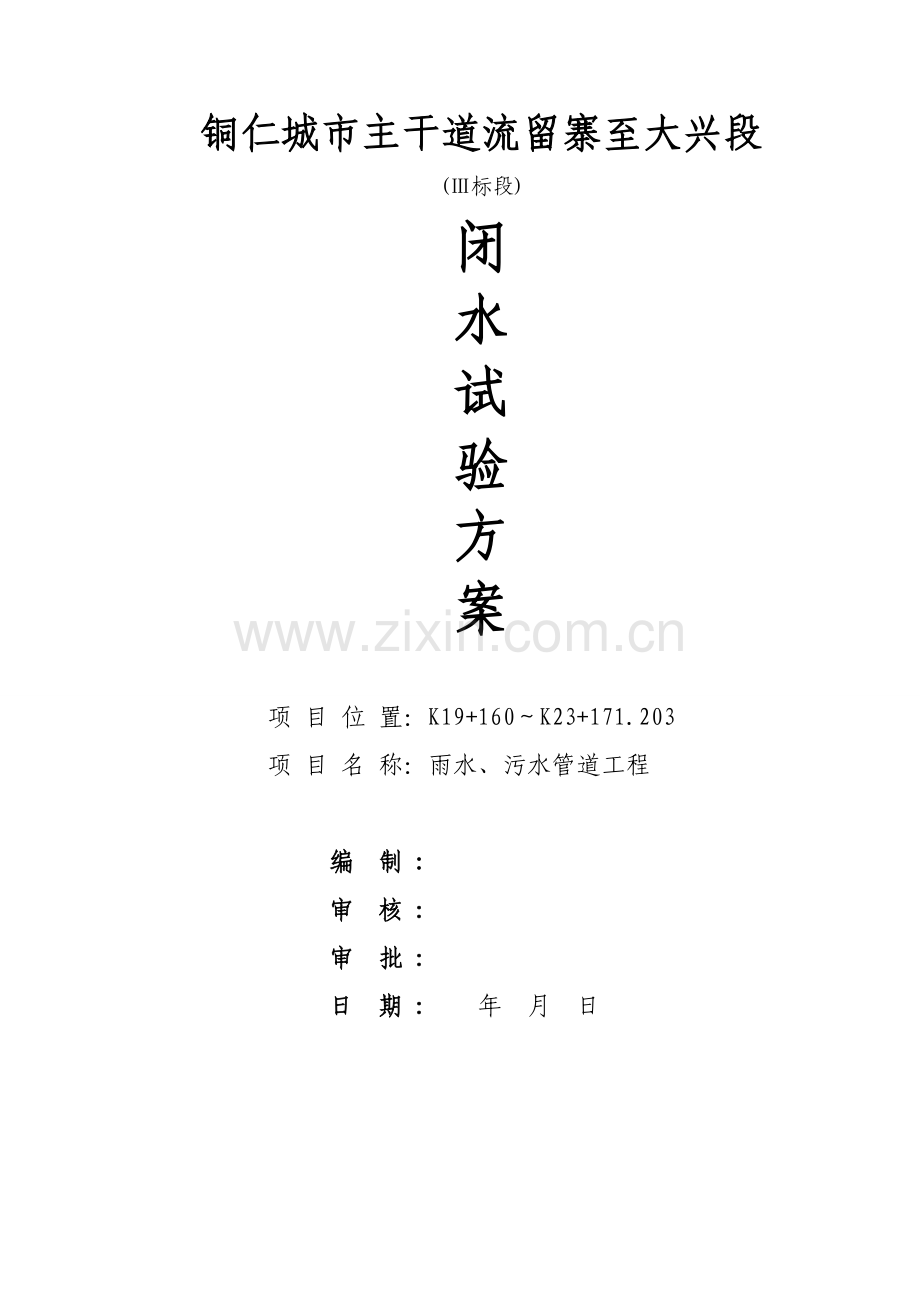

铜仁城市主干道流留寨至大兴段(标段)闭水试验方案项 目 位 置：K19+160K23+171.203项 目 名 称：雨水、污水管道工程 编 制 : 审 核 : 审 批 : 日 期 : 年 月 日 施工方案一、工程概况 本标段雨、污水起点桩号K19+160，终点桩号K23+171.203位于大兴镇，路线全长为4.01km；雨水管为dn600、dn800、dn1000钢筋混凝土级管，污水管为HPDE双壁波纹管，管径为DN400、DN500两种规格。管道主要采用沟埋式，执行规范标准：给排水管道工程施工及验收规范（GB50268-2008）。二、主要材料及设备要求1、梯子一步，用于检查井段的水位下降情况；2、铁通一只（带度量衡的），主要用于补水用；3、水车一台，由于该段严重缺水，水车主要用于满足试验当中水源问题；潜水泵二台，设备功率不低于1.5KW，配备胶管50m，主要用于给水车抽水用；4、试验用水在流留寨大桥桥下溪沟抽入水车拖运。三、闭水试验具备的条件1、管道闭水试验时，试验管段应具备以下条件：2、管道及检查井外观质量已检查合格；3、管道未回填土且沟槽内无积水；4、全部预留孔洞应封堵不得漏水；5、管道两端堵板承载力经核算应大于水压力的合力，除预留进出水管外，应封堵坚固不得漏水；6、各种设备已购置，材料已备齐，并已加工和配套完成；7、试验井段井口各安全设施符合安全规定。四、闭水试验程序施工准备 清理检查管内壁 堵管口 分段灌注水浸泡24小时 检查管外及接口渗水情况 补水 测量渗水量 检查验收五、 带井闭水试验方法1、带井闭水试验长度不超过5个连续井段；管道内径大于700时，按管道井段数量抽样选取1/3进行试验；试验不合格时，抽样井段数量应在原来的基础上加倍进行试验。2、闭水试验闷头位置由监理单位现场确定；3、管道闭水试验应符合下列规定：1）试验段上游设计水头不超过管顶内壁时，试验水头应以试验段上游管顶内壁加2m计。2）试验段上游设计水头超过管顶内壁时，试验水头应以试验段上游设计水头加2m计。3）计算出的试验水头小于10m，但以超过上游检查井井口时，试验水头应以上游检查井井口高度为准。4、注水过程的同时，应检查管堵、管道、井身，达到无漏水后，在浸泡管道和井12d，然后进行闭水试验。5、试验前先对管道充水和排气，充满水后浸泡24h，当试验水头达到规定水头时开始计时，观测管道的渗水量，直至观测结束时，不断的向试验管段内补水，保持试验水头恒定。渗水量的观测时间大于30min。六、渗水量的计算实际渗水量计算方法：q=W/T*L式中 q-实际渗水量（L/minm）；W-补水量（L），采用量器测量；T-实际渗水量观测时间（min）；L-试验管段的长度（m）；七、闭水试验标准管道闭水试验时，应进行外观检查，不得有漏水现象，且符合下列规定时管道闭水试验合格。化学建材管道的实测渗水量应小于或等于下式计算的允许渗水量：Q=0.0046Di式中Q允许渗水量（m/24hkm） Di-管道内径（mm） 钢筋混凝土管道闭水试验允许渗水量应符合下表规定。钢筋混凝土管道闭水试验允许渗水量管道内径Di（mm)允许渗水量m3/（24hkm）30021.6250027.9560030.6080035.35100039.52八、验收1、管道工程为地下工程，闭水试验合格完成后进行回填工作，施工完毕后进行竣工验收。2、闭水试验是对管道进行水密性试验的检查和验收；管道闭水试验记录表附后。九、施工安全1、做好安全技术交底，严格执行安全技术操作规程，严禁违章指挥违章操作。2、施工范围内的过路口及沟槽危险部位必须设置护栏。加盖等防护措施，并设置警示标志。3、各电器设备由专人看管。电器必须一机一闸，严格接地和安装漏电保护器，水泵和部件检修时必须切断电源，严禁带电作业。4、上下沟槽的梯子要坚固放稳。5、在对井内进行检测时，上下井注意安全。6、下井作业前应先检查井内是否有有害气体，如检查发现有有害气体，应采用鼓风机鼓风，待有害气体散去后方能下井作业。7、下井作业人员需配安全带、口罩，井上必须留置1-2人，如发生危险需尽快将下井人员吊出井口。十、施工注意事项1、渗水量试验是对排水管道施工质量总检验的重要环节之一，必须引起足够的重视，渗水量的合格与否与施工过程中每一工序都有一定关系。2、加强试验前对检查井、管道、支管连接处的全面检查和整修。3、试验合格后，所有管道口在全线完工前打开，避免留下隐患。4、试验过程中，如遇较大面积的渗水或漏水，及时将管内水抽出，进行处理，待处理强度达到要求时，再次灌水试验，直至合格为止。管道闭水试验记录表 工程名称铜仁城市主干道流留寨至大兴段施工单位湖南省第一工程公司项目经理彭建波技术负责人李狄刚分部工程名称综合管网工程分项工程名称雨、污水管道验收部位主要工程数量验收规范及图号GB 50268-2008试验日期年 月 日桩号及地段管道内径(mm)接口种类管材种类试验段长度试验段上游设计水头试验水头(m)允许渗水量m3/(24hkm)渗水量测定记录次数观测起始时间T1观测结束时间T2恒压时间T(min)恒压时间内补入的水量W(L)实测渗水量qL/(minm)123折合平均实测渗水量m3/(24hkm)外观记录评语施工单位： 试验负责人：监理单位： 设计单位建设单位： 记录员：6 / 6
