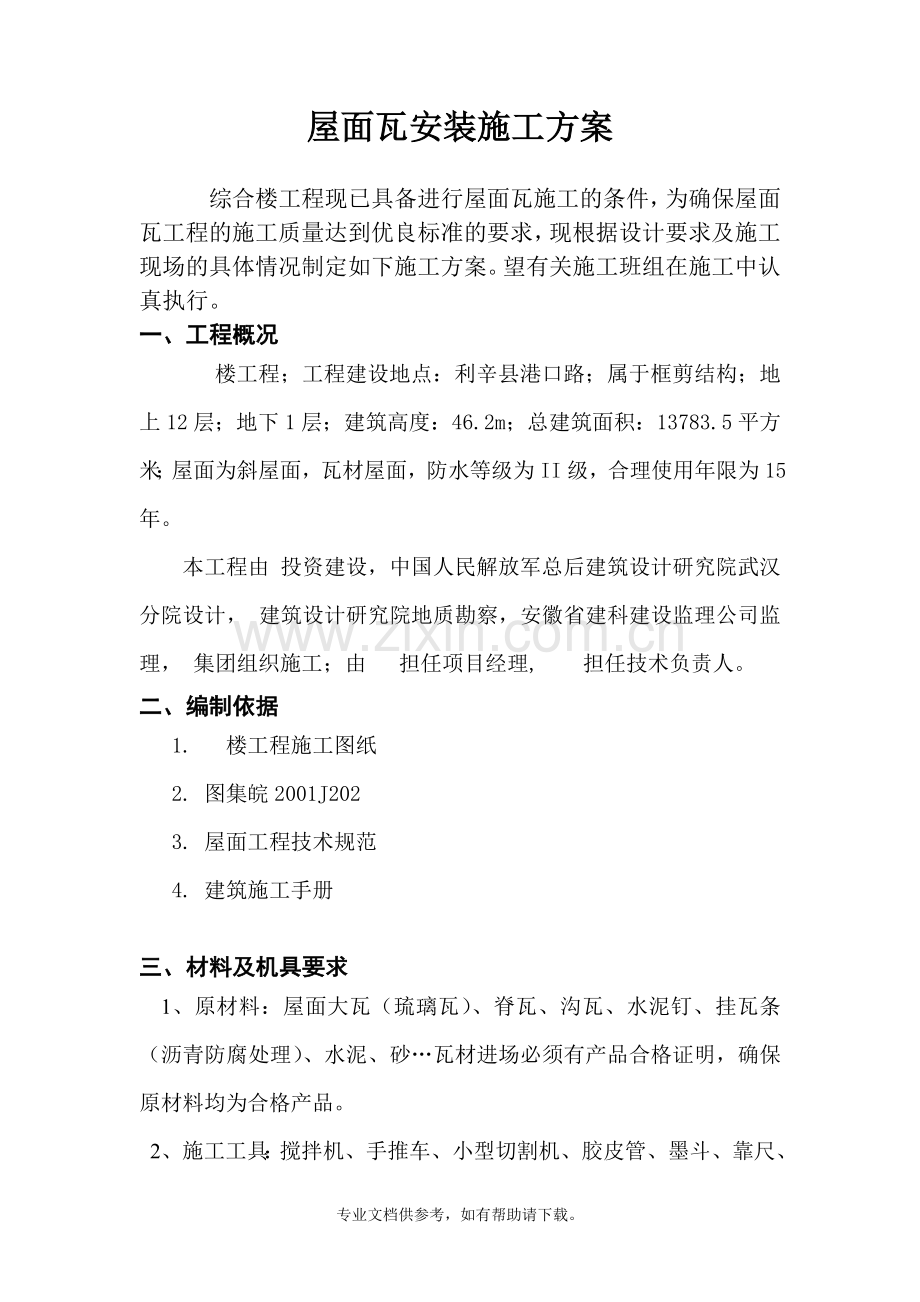

屋面瓦安装施工方案

综合楼工程现已具备进行屋面瓦施工的条件，为确保屋面瓦工程的施工质量达到优良标准的要求，现根据设计要求及施工现场的具体情况制定如下施工方案。望有关施工班组在施工中认真执行。
一、工程概况
楼工程；工程建设地点：利辛县港口路；属于框剪结构；地上12层；地下1层；建筑高度：46.2m ；总建筑面积：13783.5平方米；屋面为斜屋面，瓦材屋面，防水等级为II级，合理使用年限为15年。
本工程由 投资建设，中国人民解放军总后建筑设计研究院武汉分院设计， 建筑设计研究院地质勘察，安徽省建科建设监理公司监理， 集团组织施工；由 担任项目经理, 担任技术负责人。
二、编制依据
1. 楼工程施工图纸
2. 图集皖2001J202
3. 屋面工程技术规范
4. 建筑施工手册

三、材料及机具要求
1、原材料：屋面大瓦（琉璃瓦）、脊瓦、沟瓦、水泥钉、挂瓦条（沥青防腐处理）、水泥、砂…瓦材进场必须有产品合格证明，确保原材料均为合格产品。
2、施工工具：搅拌机、手推车、小型切割机、胶皮管、墨斗、靠尺、线板、铁抹子、锤子、小扫把…

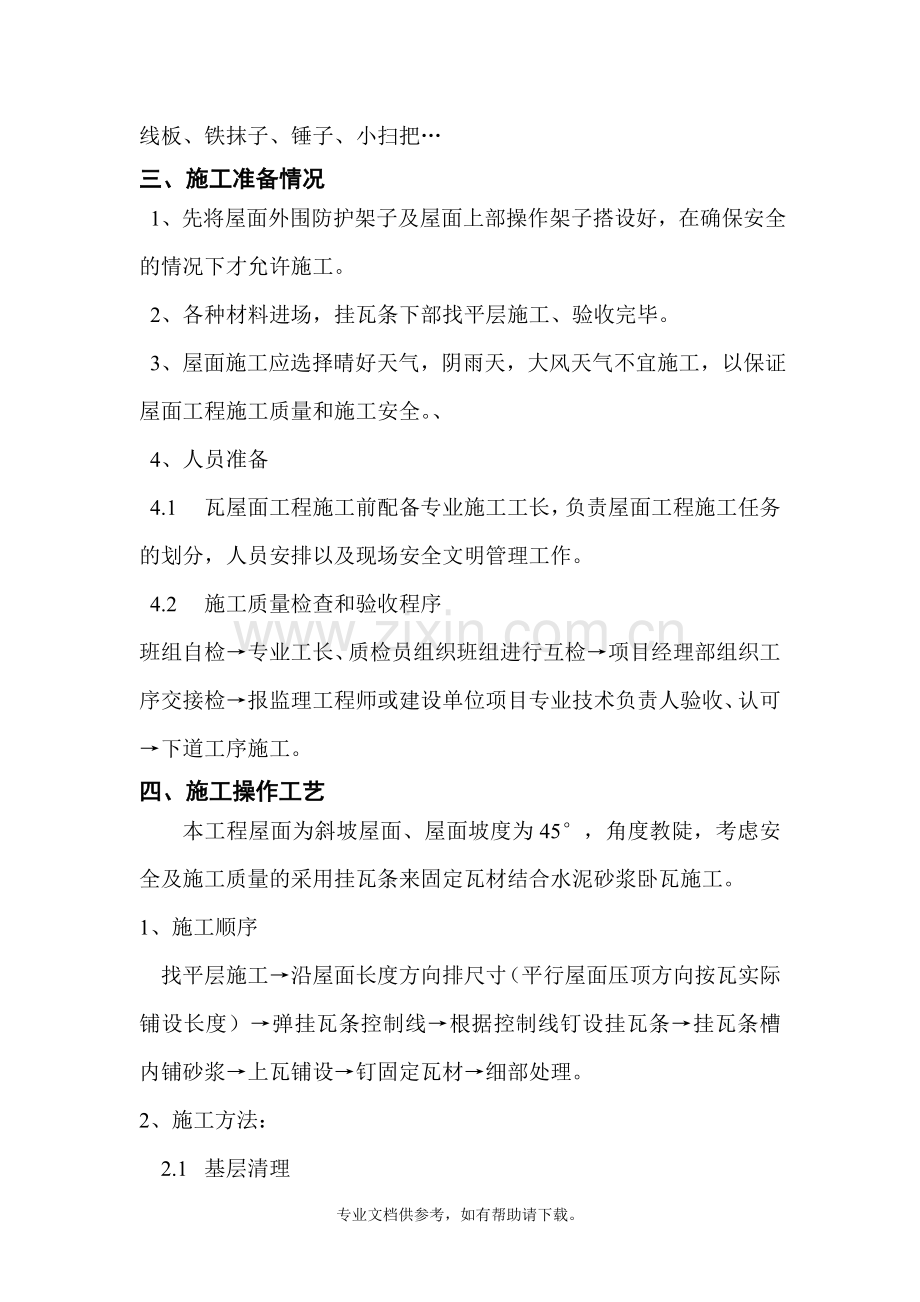

三、施工准备情况
1、先将屋面外围防护架子及屋面上部操作架子搭设好，在确保安全的情况下才允许施工。
2、各种材料进场，挂瓦条下部找平层施工、验收完毕。
3、屋面施工应选择晴好天气，阴雨天，大风天气不宜施工，以保证屋面工程施工质量和施工安全。、
4、人员准备
4.1 瓦屋面工程施工前配备专业施工工长，负责屋面工程施工任务的划分，人员安排以及现场安全文明管理工作。
4.2 施工质量检查和验收程序
班组自检→专业工长、质检员组织班组进行互检→项目经理部组织工序交接检→报监理工程师或建设单位项目专业技术负责人验收、认可→下道工序施工。
四、施工操作工艺
本工程屋面为斜坡屋面、屋面坡度为45°，角度教陡，考虑安全及施工质量的采用挂瓦条来固定瓦材结合水泥砂浆卧瓦施工。
1、施工顺序
找平层施工→沿屋面长度方向排尺寸（平行屋面压顶方向按瓦实际铺设长度）→弹挂瓦条控制线→根据控制线钉设挂瓦条→挂瓦条槽内铺砂浆→上瓦铺设→钉固定瓦材→细部处理。
2、施工方法：
2.1 基层清理
屋面工程施工前首先要对基层进行处理，必须将结构层表面的突起物、水泥砂浆等异物铲除剔平，并将基层上的尘土杂物彻底清扫干净，对阴角、管道根、排水口等部位更应认真清扫到位。
2.2水泥砂浆找平层
找平层采用1:3水泥砂浆，30厚，找平层砂浆采用人工拍打密实，以提高找平层的整体性，避免空鼓、开裂。找平层施工完应加强养护。
2.3弹挂瓦条位置控制线
找平层施工完，砂浆达到一定强度后，表层清理干净，即可弹出挂瓦条位置控制线。根据琉璃瓦的尺寸和坡面的长度经计算后挂瓦条的间距：从檐口向上第一根挂瓦条上边口为305mm，向上依次排挂瓦条每根间距337mm，钉挂瓦条钉设前先将挂瓦条位置弹出，再按线钉挂瓦条。
2.4钉木质挂瓦条
在弹出的挂瓦条位置线用水泥钉钉设木质挂瓦条。挂瓦条经过沥青防腐处理。挂瓦条断面为30mm×30mm，通长方向挂瓦条＠1.0m留出20宽的缺口，以利屋面排水。挂瓦条必须平直，特别是保证挂瓦条上边口的平直、钉牢，上棱成一直线，表面平整。（见图1）
2.5铺瓦前选瓦
凡缺边、掉角、裂缝、砂眼、翘曲不平、张口缺爪的瓦，不得使用。通过铺瓦预排，屋脊或瓦沟处如有半瓦，应预先锯好。
2.6上瓦
待基层检验合格后，方可上瓦，上瓦时应特别注意安全，采取自下而上水平铺设，安装一行后再安装上一行，上瓦时瓦整齐捆成一摞，均匀平稳地摆放在屋面上，位置应相互交错。
2.7铺灰、挂瓦
挂瓦应从四个坡的檐口同时对称开始。每坡屋面从左侧开始向右侧推进铺设。屋面端头用半瓦错缝。上瓦前先将挂瓦条槽内用水泥砂浆铺满，再将瓦平铺上面，将砂浆挤紧，再钉挂瓦钉。水泥砂浆与挂瓦条结合施工。瓦要与挂瓦条挂牢。瓦爪与瓦槽要搭接紧密，并保证搭接长度。檐口瓦要用镀锌铁丝拴牢于檐口挂瓦条上。瓦搭接要避开主导风向，以防漏水。檐口要铺成一条直线，瓦头挑出檐口长度50mm～70mm。（见图2）
2.8扣脊瓦及沟瓦
脊瓦要在大平瓦挂完后拉线铺放。接口需顺主导风向。扣脊瓦要用1:2.5石灰麻刀砂浆铺座平实，其搭接缝用水泥石灰砂浆嵌填，缝口平直，砂浆严密，脊瓦与大平瓦的搭盖宽度每边不少于40。铺好的屋脊斜脊表观平直，无起伏现象。沟瓦上在大平瓦铺设至屋面沟部处时先将沟瓦铺好，然后两边大平瓦铺设在沟瓦上部，沟部两边大平瓦结合重叠部分用切割机顺沟线切割平直。
瓦沟处的瓦要根据宽度及斜度弹线锯料，沟边瓦要按设计规定伸入天沟内50mm～70mm。靠近屋脊瓦处的第一排瓦应用水泥石灰浆窝牢。但切忌灰浆突出瓦外，以防此处渗漏，整坡瓦面就平整，行列横平竖直，无翘角和张口现象。（见图3、图4）

2.9瓦上部与压顶结合处泛水的处理
瓦上部与压顶结合处的处理待瓦全部按装完毕将结合处的缝隙用密封油膏嵌缝灌满将缝隙塞实，再用1:2.5水泥麻刀砂浆将表面粉刷成圆弧状，并突出缝隙外，塞灰要饱满，防止水渗进去。为防止砂浆开裂，在塞砂浆时加抗裂网格布。（见图5节点1）

2.10瓦与山墙结合处的处理
瓦与山墙结合处的处理待瓦全部按装完毕将结合处的缝隙用密封油膏嵌缝灌满将缝隙塞实，再用1:2.5水泥麻刀砂浆将表面粉刷成圆弧状，并突出缝隙外，塞灰要饱满，防止水渗进去。为防止砂浆开裂，在塞砂浆时加抗裂网格布。处理方法同节点1。（见图6节点2、图1-1）
五、质量标准
1、主控项目
瓦屋面工程质量检验项目、要求和检验方法
检验项目
要求
检验方法
主
控
项
目
瓦的质量
必须符合设计要求
观察检查和检查出厂合格证、或质量检验报告
瓦的固定
必须铺设牢固，地震设防地区或坡度大于50%的屋面，应采取固定加强措施。
观察和手扳检查
2、一般项目
检验项目
要 求
检验方法
一
般
项
目
1 挂瓦条质量
分挡均匀、表面平整、牢固
观察检验
2 瓦面质量
瓦面平整、行列整齐、
搭接紧密、檐口平直
观察检查
3 脊瓦
应搭盖正确，间距均匀，封固严密
观察检查
4 屋脊和斜脊
应平直，无起伏现象
观察检查和手板检查
5 泛水做法
应符合设计要求，顺直整齐，结合严密，无渗漏
观察检查和雨后或淋水检查
3、现场抽样复验
为了防止质量不合格的瓦在工程中使用，或因贮运、保管不当而造成瓦的缺陷，进入施工现场的瓦应按下列要求进行抽样复验，不合格的材料不得在工程中使用。
材料名称
现场抽样数量
外观质量检验
瓦
同一批至少抽一次
边缘整齐、表面光滑，不得有分层、裂纹、露砂
4、 瓦屋面的质量要求
4.1 瓦屋面的瓦不得有缺角（边、瓦爪）、砂眼、裂纹和翘曲张口等缺陷。铺设后的屋面不得渗漏水（可在雨天后检查）；
4.2 挂瓦应平整，搭接紧密，行列横平竖直，靠屋脊一排瓦应挂上整瓦；檐口瓦出檐尺寸一致，檐头平直整齐；
4.3 屋脊要平直，脊瓦搭口和脊瓦与瓦的缝隙，沿山墙挑檐的瓦、斜沟瓦与排水沟的空隙，均应用麻刀灰浆填实抹平，封固严密。
4.5 质量记录
4.5.1 瓦材料质量证明书。
4.5.2 隐蔽工程验收记录。
4.5.3 分项工程检验批质量验收记录。
4.6 质量控制点
4.6.1 原材料进场检验、试验。
4.6.2 技术交底。
4.6.3 工序检验和质量验收。
5、成品保护
5.1 瓦材为易碎材料，在包装、搬运和存放时应注意瓦材的完整性，每块瓦均应用草绳花缠出厂；运输车厢用柔软材料垫稳，搬运轻拿轻放，不得碰撞，抛扔；堆放应整齐，瓦侧放靠紧，堆放高度不超过5层，脊瓦呈人字形堆放。
5.2 屋面上瓦过程中，应采取相互传递的方式，手工将瓦传递到屋面相应位置，轻拿轻放，避免瓦的破损。
5.3 挂瓦时，操作人员应避免在瓦上行走，如必须时，脚应踩在瓦的端头，使瓦不被踩断。挂瓦过程中如发现坏瓦，应及时剔除更换。
5.4 屋面瓦全部铺挂结束清理干净后，应对屋面进行封闭，禁止人员攀爬，行走和进行有损屋面瓦的其他活动。
5.5 施工前须制定详细周密的成品保护措施，并在施工中严格执行，重点加强对成品保护措施的检查，督促和落实情况。
6 安全和环保
6.1 保证屋面结构层安全上应注意屋面上瓦时要求均匀分散平摆在屋面板上，最好随运随铺，不得在板的某局部范围内堆放过多，更不准在板的中间部位堆放过多，以免施工荷载过分集中而使板断裂。
6.2 操作人员在施工过程中应加强自身安全防范，由于是坡屋面高空作业，因此在操作过程中严禁嬉戏打闹和酒后作业。穿的鞋子应能防滑，不宜穿硬底易滑的鞋子作业，确保不出安全事故。
6.3 操作面周边可利用脚手架和安全网进行防护，脚手架外围全封闭，防护栏杆绑扎到位，无安全隐患。
6.4 教育广大职工自觉遵守安全生产的规章制度，高空作业不乱扔乱抛，杜绝事故发生。
6.5 工完料清、工完场清，边角废料、建筑垃圾集中堆放和及时清运，保护施工场地周边环境不受污染，做到安全文明施工。
7 应注意的质量问题
7.1 节点处理
7.1.1 瓦屋面与立墙及突出屋面结构等交接处是屋面防水的薄弱环节，做好泛水处理是保证瓦屋面关键，应采用卷材、涂料或密封材料等密封严密。
天沟、檐沟的防水处理可参照平屋面的防水做法进行防水设防。
7.1.2 瓦屋面的横、竖缝，一般不得用砂浆封堵。如需封缝时，封堵砂浆不应露出缝口之外，可将砂浆嵌入瓦下，避免砂浆干缩开裂后，水从裂缝中渗入漏水。
7.2 挂瓦条质量
7.2.1 挂瓦条的基本要求是坚固、牢靠，这是基于安全考虑，因为坡屋面铺瓦后，如果是挂瓦条质量问题使瓦片产生下滑，不但影响防水效果，而且会砸伤路人，造成安全事故，因此应将挂瓦条质量作为瓦屋面的一个重要部分进行控制。
7.2.2 安装挂瓦条前，将浮灰等杂物清扫干净，以利挂瓦条与基层的结合。上述工序完成后方可进行挂瓦条的钉设，应注意保证挂瓦条的截面尺寸，上口平直，平整。

图3 脊瓦铺设方法

图4 沟瓦铺设方法
