水处理设备说明书样本.doc

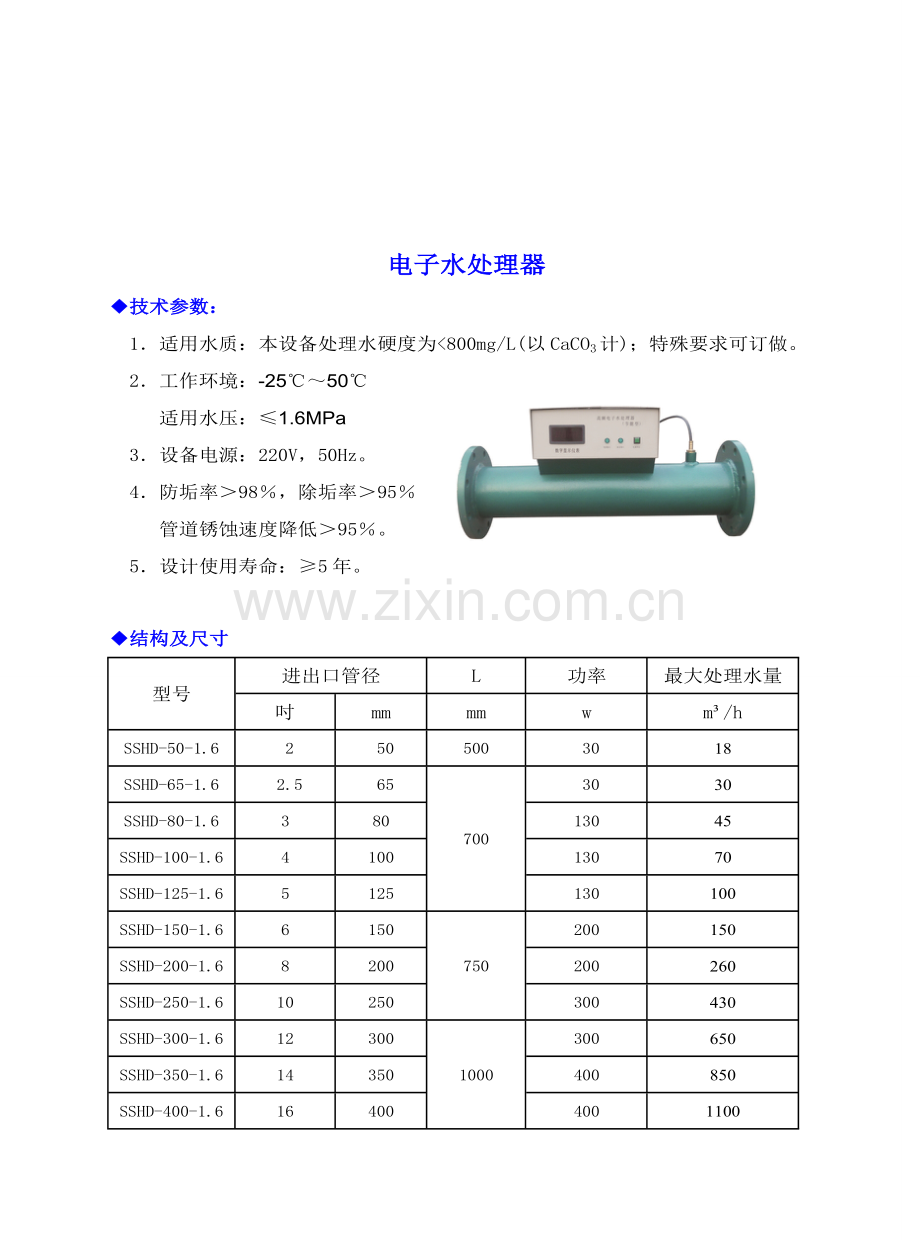

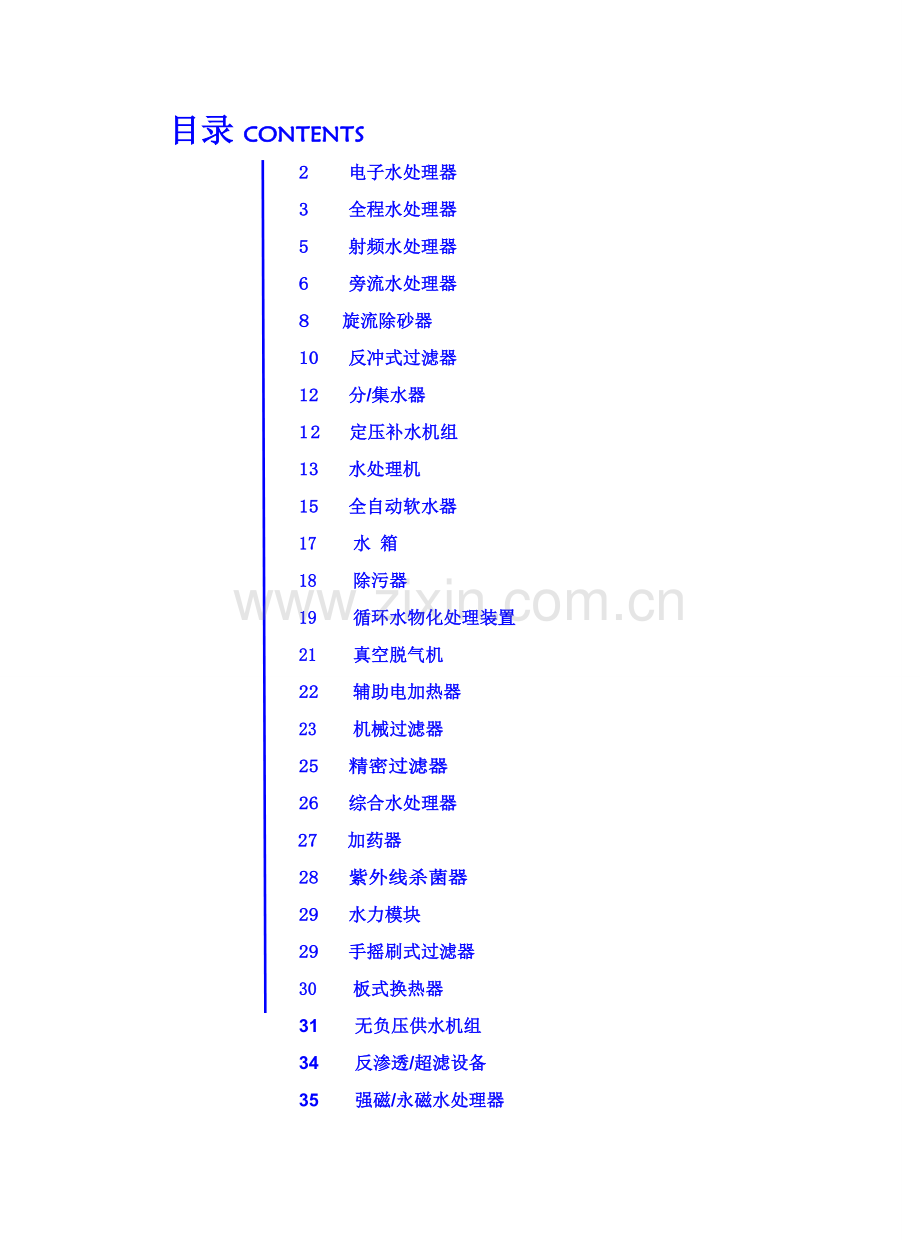

目录CONTENTS 2 电子水处理器 3 全程水处理器 5 射频水处理器 6 旁流水处理器 8 旋流除砂器 10 反冲式过滤器 12 分/集水器 12 定压补水机组 13 水处理机 15 全自动软水器 17 水 箱 18 除污器 19 循环水物化处理装置 21 真空脱气机 22 辅助电加热器 23 机械过滤器 25 精密过滤器 26 综合水处理器 27 加药器 28 紫外线杀菌器 29 水力模块 29 手摇刷式过滤器 30 板式换热器 31 无负压供水机组 34 反渗透/超滤设备 35 强磁/永磁水处理器 电子水处理器技术参数：1适用水质：本设备处理水硬度为800mg/L(以CaCO3计)；特殊要求可订做。2工作环境：-2550 适用水压：1.6MPa 3设备电源：220V，50Hz。 4防垢率98，除垢率95 管道锈蚀速度降低95。5设计使用寿命：5年。结构及尺寸型号进出口管径L功率最大处理水量吋mmmmwm/hSSHD-50-1.62505003018SSHD-65-1.62.5657003030SSHD-80-1.638013045SSHD-100-1.6410013070SSHD-125-1.65125130100SSHD-150-1.66150750200150SSHD-200-1.68200200260SSHD-250-1.610250300430SSHD-300-1.6123001000300650SSHD-350-1.614350400850SSHD-400-1.6164004001100SSHD-450-1.61845012004001400SSHD-500-1.6205004001800安装标准1水处理器应安装在需保护设备之前，尽可能靠近设备入水口。2在水处理器和设备之间不能有水箱或储水池。经过水处理水只在二十四小时内有显著防垢除垢效果，超出这一时间水微观结构恢复原状，作用减弱。 3本设备宜在室内安装，如在室外安装需加防水装置。4电子水处理器能够水平安装，也能够竖直安装或倾斜安装。5安装完成后接通电源、打开开关，请不要在无水状态下长时间开启。 全程水处理器技术参数：1腐蚀率80-99 防垢除垢效率95，灭菌灭藻982压力降：0.03-0.06MPa3工作电压：交流190V-250V4消耗功率：120W-600W5环境要求：温度-25-50，湿度95RH%6平均无故障工作时间：50000小时7适用介质：地表水，地下水及多种循环水设备操作： 1.排污率：新系统首次使用时，应每8小时反冲洗2-3次。正常运行后，当进出水口压差达成0.04-0.08MPa(或依据系统设置压差)时进行反冲洗。 2反洗：(见安装示意图)打开主干阀，排污阀。关闭设备进水阀，最终切断电源，水流反冲洗滤体，可复活滤体。反洗时间视水质情况而定，通常情况下10-30秒。3对于污染严重系统，应采取气、水混合反洗复活滤体。进口压力大于0.25Mpa。应用范围：关键用于-中央空调：冷水机组，制冷机；冷却机、冷冻循环水系统、地热水系统。采暖系统；在供暖、供热热水循环系统。全综合水处理器参数表型 号管径DN（mm）处理水量T/H连接形式排污管径（DN）（mm）外形尺寸A （mm）外形尺寸H（mm）SSHQ-50-1.65018法兰503001200SSHQ-65-1.66530法兰503001200SSHQ-80-1.68045法兰503001200SSHQ-100-1.610070法兰804001550SSHQ-125-1.6125100法兰804001550SSHQ-150-1.6150150法兰805001700SSHQ-200-1.6200260法兰1005001700SSHQ-250-1.6250430法兰1006001700SSHQ-300-1.6300650法兰106001880SSHQ-350-1.6350850法兰1507001880SSHQ-400-1.64001100法兰1507001880SSHQ-450-1.64501400法兰2008001880注：本表格参数仅供参考，以最终实物为准。安装示意简图安装注意事项：1、设备轮廓和旁通或构筑物间距离需大于500mm。2、严禁在无水状态下长时间开启设备。3、设备安装形式应为旁通式安装，以满足在不停机状态下检修设备及反复冲洗复活滤体需要。4、多功效水处理器不得安装在水泵前负压区。射频水处理器 技术参数：主机电源：220V10%，50Hz10% 绝缘性能：20M进水水质：总硬度700mg/L(以CaCO3) 进水水温80 进水压力1.6Mpa规格型号规格型号Amm Lmm 重量kg 接口方法dmm 最大流量mminT/HSSHS-50-1.6460340175022516SSHS-65-1.646034019652.52526SSHS-80-1.6550400248032536SSHS-100-1.66304703010044060SSHS-125-1.669053046125540120SSHS-150-1.678061067150650150SSHS-200-1.6950750105200850280SSHS-250-1.611009001582501050430SSHS-300-1.6135011002203001265650SSHS-350-1.6150012503203501465850SSHS-400-1.61650135039040016801100SSHS-450-1.618501500515450181001400SSHS-500-1.620501650700500201001670注意事项1、SSHS射频水处理器工作前，附机应在充满水状态下工作。2、该设备在机组开启时开启，机组停机时应关闭。3、严禁主机进水（指控制柜部分），严禁自行打开及维修主机。4、主机保持清洁，不能带电擦试主机和附机，主机应保持正常通风。5、为提升使用效果，天天应排污一次，排污量视系统结垢情况而定。 旁流水处理器产品概述 SHII旁流水处理器是在原有全流式基础上开发出来，该水处理器采取高频电磁场技术，依据水质自动调整处理信号，仅需采取旁流式处理。在国际上处于领先水平，该产品广泛用于中央空调系列、工业冷却系统、热交换系统、热水锅炉系统及其它多种用水设备系统防垢、除垢、杀菌、灭菌、灭藻，处理并除去水中悬浮物。工作原理在自然状态下水分子不是单独存在，单个带有一定极性水分子在静引力作用下，以氢键相互连接，缔合成多个分子团和分子链，称为多聚物。SHII旁流水处理器利用于主机产生高频电信号，由电极直接作用于水，在高频电磁场作用下，氢键被破坏，大分子团断裂成单个水分子，水分子聚合度降低，结构发生变形，偶极距拉长，极性增强，形成偶极子，偶极子负极和水中Ca2+,Mg2+等阳离子亲和，偶极子正极和水中CO32-等阴离子亲和，使水中阴阳离子间运动速度降低，碰撞成垢概率大大减小，达成防垢目标。产品特点旁流处理系统水流量1%-5%，安装简便；无需要化学药剂，无二次污染，绿色环境保护；去除锈垢，去除黄水；降低浊度；智能化全自动运行。选型及安装注意事项(1)依据系统管径来确定水处理器规格型号；(2)设计安装时，系统水泵周围应给SHII系列旁流水处理器留安装位置。SHII旁流水处理器进水口和系统水泵出水管相连接，SHII旁流水处理器出水口和系统水泵进水管相连接； (3)设备安装时应在四面留出大于600mm检修空间； (4)水处理器智能控制器输入电源为交流220V/50Hz，水处理器应安装在通风很好室内，如必需在室外安装应加装防雨装置;安装和搬动过程中，不要使电控器受力、受潮； (5)SHII系列旁流水处理进水口周围应设置压力表；(6)对于新系统，在系统正式启用前，必需冲洗整个管道系统，排除系统中焊渣、铁丝、钢管氧化皮等杂质，排尽系统中黄锈水。对于垢严重（垢厚2.5mm）老系统，安装SHII系统旁流水处理器之前应清除积垢以防老垢脱落堵塞管道。技术参数1、输入电源：220v/50Hz2、适应水质：总硬度 99，灭菌灭藻98 规格型号F型（开式冷却水系统专用型）规格型号适用管径mmLmmHmmAmmBmmCmmDmm进出口通径mm排污口通径mm最大功率w重量kgSHII-0100F8014501260625350590440252590165SHII-0200F100145012606253505904402525120168SHII-0300F150145012606253505904402525160171SHII-0400F200145012606253505904402525200174SHII-0500F250145012606253505904402525300177SHII-0600F300145012606253505904403225500180SHII-0700F350145012606253505904403225600183SHII-0800F400147512606403505904404025800186SHII-0900F450147512606403505904404025900189SHII-1000F5001500126065036559044050251100192G型（闭式循环水系统专用型）规格型号适用管径mmLmmHmmAmmBmmDmm进出水口通径mm排污口mm最大功率w重量kgSHII-0100G809501320513355120252550102SHII-0200G1009501320513355120252590105SHII-0300G15095013205133551202525120108SHII-0400G20095013205133551202525160111SHII-0500G25095013205133551202525220114SHII-0600G30095013205133551203225300117SHII-0700G35095013205133551203225500126SHII-0800G40095013205133551204025600138SHII-0900G450100013205133551204025800172SHII-1000G500100013205133551205025900184旋流除砂器技术参数 材质：碳钢 水浊度10度 进水压力：0.20.25MPa 除砂直径：0.1mm选择及操作选择时可直接选择和所接管道相同公称直径。DN250SSHX型旋流除污器可直接置于水泥地面上，或直接置于200mm厚混凝土基础上，SSHX型旋流除污器全部可视为一个管道活动支架。因为滤管被悬浮物所堵只是发生在系统运行早期，而关键污物是由排污阀排出，故使用SSHX型旋流除污器无须设旁通管。因为滤管需清理原因，进出水口排污口应设置闸阀，排污阀所在排污管出口应设在安全处。当除污器前后压力差较大时，应停泵清理滤管。假如新建热网运行15天后无悬浮物堵塞或最终一次清理管15天后无悬浮物堵塞，SSHX型旋流除污器进入正常工作状态，定时排污即可。结构尺寸SSHX型旋流除污器，除滤管外，其它均为碳钢材料。滤管有不锈钢制品和碳钢制品两种。各型号除污器尺寸见表。进水管和出水管和外管道口连接也有丝接连接和法兰连接两种。法兰连接，法兰标准为B/T81-94。型号进出口管径DN排污口管径DN主体管径DN高度mm处理水量m/hSSHX-40-1.6404030012509SSHX-50-1.65050300125018SSHX-65-1.66550300125026SSHX-80-1.68060300135036SSHX-100-1.610080400150066SSHX-125-1.6125804001550108SSHX-150-1.6150805001600155SSHX-200-1.62001006001750260SSHX-250-1.62501008001750430SSHX-300-1.6300125900650SSHX-350-1.635015010002100850SSHX-400-1.6400150120023501100SSHX-450-1.6450200140025001400SSHX-500-1.6500200140026501800SSHX-600-1.6600200180030002600SSHX-700-1.6700200210033503870SSHX-800-1.6800250240037005060SSHX-900-1.6900250260041006400反冲式过滤器工作原理： SSHG型自动排污过滤器关键由优质碳钢筒体，不锈钢滤网，蝶阀和排污装置所组成。当过滤器工作时，蝶阀处于开启状态，水流自入口进入过滤器，经过滤网过滤后到出口，水中污物杂质等被滤网拦截。当过滤器需要排污时，关闭蝶阀，打开排污阀，水流经滤网前半程过滤，一部分水流直接流入系统，另一部分水流由滤网外侧流入内侧，经排污口排出，起到反向自动冲洗滤网和排除污物杂质作用。整个反冲排污过程不用关闭系统，实现了在线排污，无需停机。 工作状态 排污状态 适适用于多种供水系统，工艺用水系统及工业冷却水系统，尤其是那些需连续长久不停机运行系统，可滤去水中多种机械杂质，确保系统设备安全可靠运行。功效特点1.SSHG型自动排污过滤器作用是用来消除和过滤管道中杂质和污垢，保持系统内水质洁净，降低阻力，保护设备和预防管道阻塞。2.普经过滤器需要系统停机才能排污，SSHG型自动排污过滤器不用停机，真正实现了在线排污。技术参数 工作压力：16MPa 工作温度：95压力损失：015MPa 过滤精度：8-80目其中工作压力、过滤精度及规格尺寸可按用户 需求特殊加工，法兰连接尺寸按国家标准。 型 号总长度进出口径排污口径最大流量t/hmminSSHG-50-1.64105022518SSHG-65-1.6410652.52526SSHG-80-1.65008032536SSHG-100-1.658010044066SSHG-125-1.6640125540125SSHG-150-1.6730150650150SSHG-200-1.6900200850260SSHG-250-1.610501501050430SSHG-300-1.613003001265650SSHG-350-1.614503501465850SSHG-400-1.6160040016651100SSHG-450-1.61800450181001400SSHG-500-1.6500201001800SSHG-600-1.62200600241502600SSHG-700-1.62300700282003800注：本表格参数仅供参考，最终以产品实物为准。 本企业还生产全自动过滤器（见下图），含有自动控制自动排污功效，实现全自动在线排污，无人化管理。该设备需特殊定做。 分水器、集水器 分、集水器广泛用于中央空调、锅炉、工业循环冷却水系统、热水系统等。 锅炉分汽缸是锅炉关键配套设备，用于把锅炉运行时所产生蒸汽分配到各路管道中去，分汽缸系承压设备，属压力容器，其承压能力，容量应和配套锅炉相对应。分汽缸关键受压元件为：封头，壳体材料均为Q235B、20g、16MnR，规格型号为159-1000，工作压力为1-1.6MPa。这类设备均为定做产品，需依据您工况来选择和设计。异形产品可依据用户要求另行安排设计。定压补水机组用途用于生产、生活系统加压供水，通常称之为囊式自动给水装置。用于采暖、空调系统中作为稳压膨胀补水设备使用，通常称之为囊式稳压膨胀器。 产品特点 一次充气可确保长久使用；罐体内气水不接触，确保水质不受污染，且不腐蚀罐体；能消除管网中水锤及噪音。使用说明设备基础采取平台，设备可用预埋钢板焊接 或用膨胀螺栓固定； 使用水温575，环境温度545； 设备运行时，水泵应按说明书要求进行保养； 本设备出厂配有控制柜、水泵、阀门、底座、管组、排气阀等。 稳压膨胀器产品性能表型号直径mm总容积（m3）调整容积m3外形尺寸可供闭路系统L*W*H管道水容量m3制冷面积m2SSH-6006000.350.1251600*700*1750103000SSH-8008000.850.351900*900*2350205000SSH-100010001.560.502200*1050*24503510000SSH-120012002.600.752450*1250*28505015000SSH-140014003.611.02650*1450*2950800SSH-160016004.951.952850*1650*345015040000SSH-9.233.653050*2100*365024080000 另外，本企业还生产带软化水箱稳压膨胀器，采取独特创新技术，将系统膨胀水量、软化水补水全部贮存在膨胀器中，补水泵可直接从膨胀器中抽水，所以系统可不另设软化水箱，深入节能投资、节省占地。水处理机基础功效杀灭细菌 杀灭军团菌 抑制水藻生长预防设备管道腐蚀 去除悬浮物 降低浊度降低铁、锰含量 去除黄水 去除难闻嗅味技术参数 水升华水处理机是由水泵、主处理单元、排污单元和程序控制器等组成。微电脑全自动运行；仅需电能，无需化学药剂；无须专员管理；含有多项保护方法，使用寿命长。 输入电源：AC220/380V，50Hz 工作压力： 0.6 MPa 适用水温：050 杀菌率：99.5% 灭藻率：99.9% 军团菌：达成国际标准 电导率： 40s/cm产品选型水处理机适用容积型 号适适用于水箱（池）容积二次供水消毒（m3）消防水池（m3）SH-5HB4080SH-10HB80160SH-20HB160320SH-30HB240480SH-50HB320640适用范围 生活饮用水，二次生活水池，水箱水消毒，消防水池等安装图例全自动软水器设备技术指标1、原水硬度 8 mmol/L时，应事先申明）2、出水硬度 0.03mmol/L （达成国家低压锅炉水质标准要求）3、原水浊度 5度4、工作水压 0.20.5MPa5、工作电压 220V，50Hz6、工作温度 0507、盐耗量 100g/N（和原水硬度相关） 水 耗 2% 电 耗 30W设备选型软化水设备选型原因关键依据是需水量、原水硬度及适用场所，同时还要考虑原水碱度等。1、相同出水量设备有多个型号，可依据实际用水情况选择。2、原水硬度： 原水硬度3 mmol/L时，按设备最大产水量计；原水硬度6mmol/L时，能够按设备最大产水能力选型；原水硬度8mmol/L时，能够按设备产水能力平均值选型；原水硬度810mmol/L时，能够按设备最小产水能力计算，或采取多级系统；如原水硬度10mmol/L时，须选择多级处理，通常两级处理可达成要求。3、用水场所： 如配用热水锅炉或其它同类设备，可按设备最高产水能力选型；如向蒸汽锅炉供水，通常按锅炉蒸发量1.2倍和设备产水能力匹配。产品规格型号流量m3/h进出口管径（in）树脂罐 D*H*个数盐罐 D*H*个数树脂 L提议空间 m2再生盐量kg/次运行方法SSHR-10.5-13/4250*1200*1400*760*1501*1*23单阀单罐SSHR-21-23/4300*1450*1480*850*1751.2*1*25SSHR-32-31350*1600*1480*850*11001.2*1*28SSHR-43-51400*1800*1480*850*11501.2*1.5*2.212SSHR-65-61500*1800*1600*1100*12001.5*1.2*2.218SSHR-86-83/2600*1850*1750*1300*13501.5*1.2*224SSHR-108-103/2700*1800*1750*1300*14501.5*1.2*2.536SSHR-1212-142750*1800*1810*1300*15252*1.5*2.540SSHR-1816-182825*1810*1300*16252.5*1.5*348SSHR-2018-222825*2200*1900*1300*17002.5*1.5*350SSHR-2222-243900*11020*1500*18252.5*1.5*360SSHR-3028-3031000*2100*11020*1500*111003*2*384SSHR-4536-4531500*2400*11200*1500*125004*2*3.5114SSHR-5545-5531800*2400*11200*1500*131004*2*4180SSHR-1T13/4250*1500*2480*700*150*21.5*1*26单阀双罐SSHR-2T1-23/4300*1500*2480*850*175*22*1*210SSHR-3T2-31350*1600*2480*850*1100*22*1*216SSHR-4T3-51400*1700*2480*850*1125*22*1.2*2.224SSHR-6T6-83/2500*1800*2600*1100*1225*22.5*12.5*2.536SSHR-9T8-103/2500*2200*2700*1300*1275*22.5*1.2*2.572SSHR-12T9-123/2600*2200*2800*1300*1400*22.5*1.2*380SSHR-8T4-81400*1400*2630*970*2150*23*1.5*212*2双阀双罐SSHR-10T5-101500*1650*2660*110*2250*23*1.5*317*2SSHR-12T6-123/2600*1800*2760*1100*2300*23.5*1.5*324*2SSHR-16T8-163/2600*2760*1100*2325*23.5*1.5*236*2SSHR-20T10-203/2750*1900*2760*1100*2500*23.5*2*354*2SSHR-24T12-242825*1900*2810*1300*2625*23.5*2*3.575*2SSHR-28T14-282825*2200*2810*1300*2700*24*2*380*2SSHR-30T15-302900*1900*2810*1300*2750*24*2.5*380*2SSHR-36T18-362900*2200*2810*1300*21000*25*2*385*2SSHR-48T24-2831000*21020*1500*21100*25*2*390*2SSHR-56T28-5631400*2500*21200*1500*22500*28*2*3.5100*2SSHR-60T30-6031500*2600*21200*1500*23000*28*2*3.5120*2安装示意简图 安装关键点设备本身结构简单、占地较小，所以在设计安装方面没有特殊要求。在设计安装时仅需注意以下几点：1、 设备需简单水平地基；距墙约250-450mm，可依据实际情况部署；2、 进、出水管为标准法兰或螺纹连接，需固定支撑好，不能依靠阀体做支撑，以防产生应力；3、 进水管上应装水压表。设备运行时有冲洗水排放，应就近设置地漏或排水沟；4、 盐箱应尽可能靠近树脂罐，吸盐管越短越好；5、 排污管不要长于4米，不要装截止阀，出口不要高于阀体，终端开口以免产生虹吸，弯头越少越好；水 箱本企业生产SMC组合式玻璃钢水箱、镀锌钢板水箱、不锈钢水箱等。SMC组合式玻璃钢水箱是由SMC模压单板、密封材料，金属结构及配管系统组合拼装而成，能够依据用户需要组装成11500m3水箱，特大型水箱需特殊设计。镀锌钢板水箱采取Q235钢板，冲压形成10001000mm和1000500mm标准块，周围钻孔，经镀锌处理，现场进行组装，组装时标准块之间硅胶密封，螺栓连接。不锈钢水箱选择进口国际通用SUS304不锈钢板材制造，新概念设计，在生产过程中采取模具冲压成型，自动焊接优异工艺，造型美观、重量轻、寿命长、卫生无毒、安装简单。除污器 一、功效和用途除污器作用是用来清除和过滤管道中杂质和污垢，保持系统内水质洁净，降低阻力，保护设备和预防管道堵塞。二、设备结构和工作原理除污器结构形式按国家标准图R406分为卧式直通除污器、卧式角通除污器和立式直通除污器三种形式。本除污器特点是滤网由原标准图中要求镀锌铁丝网改善为专用不锈钢滤网或冲孔钢板。在除污器中，水流由进水口进入筒体，经过滤网过滤水流由出水口流出，污垢则沉降于除污器底部，经过排污排出。三、安装和使用除污器通常应设置于供暖系统入口调压装置前或各设备入口前。直通式除污器安装在水平管道上，角通式除污器可安装在直角转弯管道上，安装时壳上箭头方向必需和水流方向一致。运行过程中应定时排污。 卧式角通除污器 卧式直通除污器 立式直通除污器循环水物化处理装置 工作原理 循环水智能物化处理装置经过自动控制系统在线即时分析循环水水质情况，依据系统要求、补水水质和运行工况、环境情况等条件科学地定时定量地将化学药剂加入水中，起到防垢、防腐、杀菌、灭藻作用；系统过滤系统经过在线水质检测装置，控制水中悬浮物含量，提升水浓缩倍数，自动开启排污装置，确保循环水系统正常运行。当水系统浓缩倍数正常稳定、水质变好满足物理法处理范围时，系统监测系统返回信号给加药系统，停止加药
