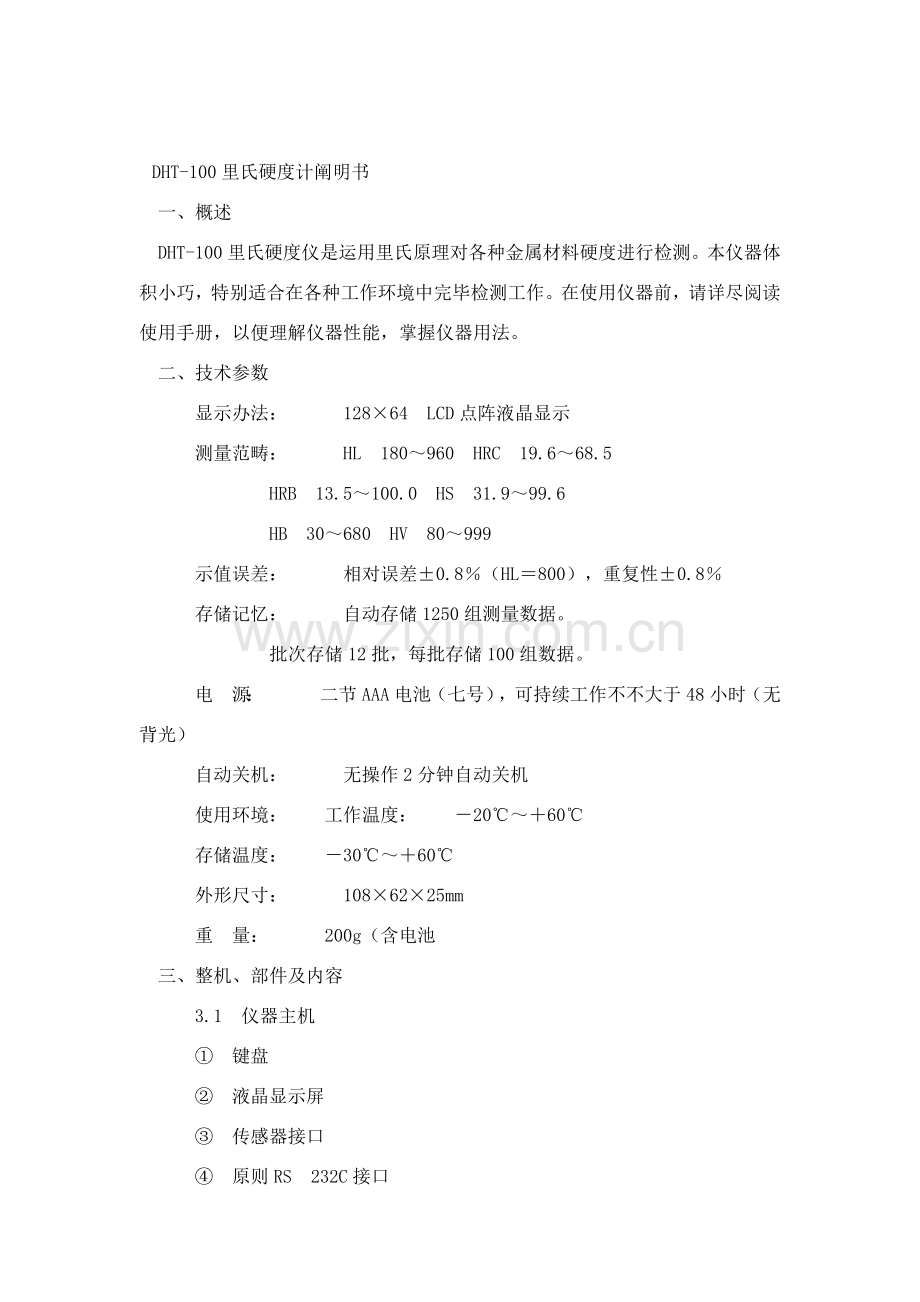

一、概述
DHT-100里氏硬度仪是运用里氏原理对各种金属材料硬度进行检测。本仪器体积小巧，特别适合在各种工作环境中完毕检测工作。在使用仪器前，请详尽阅读使用手册，以便理解仪器性能，掌握仪器用法。
二、技术参数
显示办法： 128×64 LCD点阵液晶显示
测量范畴： HL 180～960 HRC 19.6～68.5
HRB 13.5～100.0 HS 31.9～99.6
HB 30～680 HV 80～999
示值误差： 相对误差±0.8％（HL＝800），重复性±0.8％
存储记忆： 自动存储1250组测量数据。
批次存储12批，每批存储100组数据。
电 源： 二节AAA电池（七号），可持续工作不不大于48小时（无背光）
自动关机： 无操作2分钟自动关机
使用环境： 工作温度： －20℃～＋60℃
存储温度： －30℃～＋60℃
外形尺寸： 108×62×25mm
重 量： 200g（含电池
三、整机、部件及内容
3.1 仪器主机
① 键盘
② 液晶显示屏
③ 传感器接口
④ 原则RS 232C接口
⑤ 标牌（背面）
⑥ 电池仓（背面）
3.2 传感器（D型）
3.3 显示某些
① 硬度制式
② 平均值符号
③ 测量平均值
④ 分次测量值
⑤ 方向、材料
⑥ 传感器类型
⑦ 测量次数/平均次数
⑧ 当前存储地址
⑨ 日期和时间
⑩ 当前电池电量
3.4 键盘某些
① 开核心 ② 选取/单次打印键
③ 选取/背光键 ④ 删除键
⑤ 阅读键 ⑥ 菜单/确认键
四、操作办法
4.1、 使用前准备
4.1.1、仪器准备
新购仪器请参照装箱单内容核对仪器及附件，不全时请及时与厂家联系；若仪器损坏请勿使用，并尽快与厂家联系。
4.1.2、被测试件规定
a) 试件表面温度不能过热<120℃；
b) 对试件表面粗糙度规定如下：
传感器类型 试件表面粗糙度规定 相称于原国标
D、DC、D＋15型 2um △6
G型 7um △4
C型 0.4um △8
4.1.3、硬度仪对被测件重量规定
a) 重量不不大于5kg试件，不需要支撑；
b) 重量在2－5kg试件有悬伸某些试件及薄壁试件在测试时应用物体支撑，以避免冲击力引起试件变形、变曲和移动；
c) 重量不大于2kg应使其与重量不不大于5kg支撑体紧紧耦合，规定试件与耦合体表面必要平整、光滑，耦合剂（矾士林、机油等）用量不适当太大，测试方向必要垂直于耦合平面。
4.1.4、对测试件表面硬化层规定
试件表面硬化层太薄，冲击力作用会穿透硬化层而引起里氏移动值不对的。表面硬化层度应满足：
传感器类型 表面硬化层最小深度（mm）
D、DC、D＋15型 0.8
C型 0.2
4.1.5、被测试件表面不能带有磁性。
4.1.6、对于曲面半径不大于30mm试件测试应使用小支撑环。
4.2、 传感器操作
4.2.1、加载
将加载套向下压究竟，抓住冲击体，然后将加载套复位。
注意：不可将加载套自由弹回，以避免损坏传感器。
4.2.2、定位
将传感器按选定测量方向压紧在工件表面。
4.2.3、释放
按动释放钮释放冲击体进行测量。
4.3、仪器操作
本仪器操作为全中文菜单式，操作极为简朴，如下详尽简介仪器操作。
4.3.1、仪器开/关机
按 键仪器开机，并显示如下：
再按 键仪器关机。
4.3.2、仪器菜单功能
仪器菜单提供仪器各种管理功能，顾客可依照菜单提示，完毕仪器功能设定和修改。
注：完毕设定和修改后，仪器在后来工作时默认新状态。顾客在设定和修改时应谨慎。
进行菜单操作时，进入菜单及确认项目，均按 键。 按 键仪器进入菜单状态，显示如下：
1. 测量
2. 传感器
3. 测量方向
4. 平均次数
5. 测量材料
6. 硬度转
7. 上下限设定
8. 日期和时间
9. 地址设定
10. 数据存储
11. 数据打印
12. 误差修正
13. 厂商信息
14. 恢复原厂设定
按 键或 键，可选取不同项目。
a) 测量
按 键选定测量，仪器退出菜单，进入测量状态。
b) 传感器
依照不同材料及检测规定，选取不同传感器。D型传感器为通用型，其她传感器功能可参照附录1及附录2选取。
按键选定传感器项目，仪器给出可供选取七种传感器类型：
1、D 2、DC 3、D＋15 4、DL 5、C 6、G 7、E
按动 键或按 键选取传感器类型并显示在屏幕上，按 键选定传感器并退出该项目。
c) 测量方向
里氏硬度仪可在不同方向进行测量，但不同方向有不同规定，因而方向选取非常重要。普通方向选取向下。
按 键选定测量方向项目，仪器给出可供选取五种测量方向：
1、↓ 2、 3、→ 4、 5、↑
按动 键或 键选取测量方向并显示在屏幕上，按 键选定测量方向并退出该项目。
d) 平均次数
硬度检测是平均测量，顾客可依照实际需要选取不同平均次数值。
选取平均次数时，仪器给出可以选取2～8次测量，按动 键选取平均次数并显示
在屏幕上，按 键选定平均次数并退出该项目。
e) 测量材料
在实际测量时，必要选取与被测材料相一致选取，仪器中内置共计十种测量材料。
按 键选定测量材料项目，仪器给出可供选取十种测量材料：
1、钢和铸钢
2、合金工具钢
3、不锈钢和耐热钢
4、灰铁
5、球铁
6、铸铝合金
7、黄铜
8、青铜
9、纯铜
10、滚铬15
按动 键或 键，可选取不同项目，并显示在屏幕上，按 键选定测量材料并退出该项目。
f) 硬度转换
本仪器是运用里氏原理检测材料硬度，可自动转换成其她硬度值。
按 键选定该项目，测量硬度可按顾客选取显示硬度值。
1、HL 2、HRC 3、HRB 4、HB 5、HS 7、HV
按动 键或按 键，可选取不同项目，并显示在屏幕上，键选定硬度转换 并退出该项目。
注：硬度值种类及范畴见附录。
g) 上下限设定
在实际测量中，本仪器提供上下限设定迅速检测功能。顾客可将批量检测硬度上下限设定在
仪器中，仪器对超差平均值报警，并在屏幕显示："L"表达不大于下限，"H"表达不不大于上限。
按 键选定该项目，测量时上下限顾客可以选取并显示。出厂设定是里氏硬度，下限为：
100HL；上限为：900HL。
下限值：×××
上限值：×××
键，数值移位。
按动 键，数值加一；按动
按 键 ， 选定上下限值并退出该项目。
注：设定后仪器将自动默认该组值
h) 日期和时间
本仪器提供时实日期和时间显示。在该项目下，可修改当前日期和时间。该功能为数据 管理提供以便，在打印项目中会提及。
按 键选定日期和数据项目时，显示：
××××.××.×× ××: ××
按键，数值移位。依次可修改年、月、日、时、分。
按动 键，数值加一；按动 键选定日期和时间并退出该项目。
注：时间是按照24小时显示。
i) 地址设定
在测量数据存储、打印中均会使用地址，该地址是仪器数据存储器中地址。在原则存储中，地址设定范畴是：0000～1249，即可存储1250组测量值；在扩展存储中，地址设定范畴是：0000～2490，即可存储2500组测量值。地址设定可在地址设定范畴内设定任意值。
按 键选定地址设定项目时，显示：
输入地址 ××××
按动 键，数值加一；按动 键，数值移位。按 键选定地址设定并退出该项 目。设定后，仪器确认该地址并显示。
j) 数据存储
本仪器提供极为强大存储功能：顺序存储和批次存储。在顺序存储中，可按照地址设定顺序存储1250组数据（扩展型存储2500组数据）。
在批次存储中，顾客可任意设定1～12个批次测量数据存储。每批次可最大存储100组数据。
* 特别提示：选定批次存储后，仪器会一方面清除相应批次存储空间，如选取5批次，则仪器会清除地址为500～599空间内已存储数据。因而厂家推荐，低存储空间用于顺序存储，高存储空间用于批次存储，以避免测量数据由于使用不当而遗失。
每组存储数据由如下内容构成：最多8次单点测量值、测量平均值、测量时日期和时间、测量材料、测量方向、传感器类型、硬度制式、测量次数、存储地址。
按 键选定数据存储时，显示：1、 顺序存储。 2、 批次存储
按动 键或 键，可选取不同项目，并显示在屏幕上。
按 键选定顺序存储时，显示：1、自动存储。 2、关闭存储
按动 键或 键，可选取不同项目，并显示在屏幕上，按 键选定顺序存储并退出该项目。
选取自动存储后，仪器将按照已设定当前地址自动存储测量数据，在液晶屏幕左上角显示"AUTO"。仪器保持自动存储状态直至选取关闭存储功能后。
选取关闭存储后，仪器将不再存储测量数据，保存当前地址。
按 键选定顺序存储时，显示：
输入批次值 ×
按动 键输入批次值，按 键选定批次存储并退出该项目。
选定批次存储后，仪器会自动设定相应存储地址，依次存储数据。
注：在存储完一种批次后，应及时选取其她批次存储或选取关闭存储，否则仪器会继续存储下去，而也许影响其她数据存储。
l) 数据打印
仪器提供各种打印方式以以便存储数据管理。打印方式分为：按地址打印、按日期打印、按批次打印。
打印时，在液晶屏幕左上角显示"PRT"及所要打印数据值（包括测量数据值、平均值及检测时其她信息）。
按 键选定数据打印时，显示：
1、 按地址打印
2、 按日期打印
3、 按批次打印
按动 键或 键，可选取不同项目，并显示在屏幕上。
按地址打印可以进行最大所有存储数据打印，也是经常使用打印方式。此种方式前提是必要拟定打印起始地址和结束地址。
按 键选定地址打印时，显示：
起始地址 ××××
结束地址 ××××
按 键选定打印起始和结束
按动 键，数值加一；按动 键，数值移位。按 地址，并退出该项目进入打印。选定后，打印数据将从起始地址始终打印到结束地址。
按日期打印可以以便在不拟定打印地址时，打印此前某一天已存储数据。需要拟定年、月、日。
按 键选定日期打印时，显示： 输入日期××××.××.××
按动 键，数值加一；按动 键，数值移位。输入年、月、日后，按 键仪器自动将拟定日期存储数据所有打印。按批次打印可将批次存储数据打印。需要拟定批次值。
按 键选定批次打印时，显示：
输入批次 ×
按动 键输入批次值，按 键仪器自动打印该批次存储数据。
k) 误差修正
该功能为顾客提供非常实用办法，用于修正测量过程中因传感器磨损、冲击体磨损及前提因素而产生测量偏差。
由于仪器使用里氏原理检测，修正偏差时必要使用原则里氏试块。测量原则试块后，进入此项目，输入测量平均值与原则试块偏差值即可完毕修正过程。测量平均值不不大于原则试块值，选取负值输入；测量平均值不大于原则试块值，选取正值输入。最大可修正值是±99HL。
按键选定误差修正时，显示：
修正值 ±99HL
测量平均值 ×××
输入修正值 ＋××
按动 键，数值加一；按动 键，数值移位。完毕设定后，按 键仪器自动默认修正值。
m) 厂商信息
提供生产厂商信息。按 键进入，按 键退出。
n) 恢复原厂设定
当设定浮现错误而又无法修正时，选取该功能，即可将仪器参数自动设定为原厂参数。按 键即可自动完毕。
4.3.3 功能键操作
a) 背光键
在测量状态时，按 键背光开，再按 键背光关。
b) 单次打印键
在测量状态时，按 键，可打印当前测量数据。
c) 粗大值删除键
测量时，若浮现粗大测量值，按删除键可删除该值。最多可删除一组测量值。
d) 数据阅读键
在测量状态时，按 键可阅读仪器内已存储测量数据。
4.4 打印/PC机传播操作（需选配打印机或PC软件）
4.4.1 运用微型打印机打印数据
a) 用打印电缆连接主机及微型打印机，微型打印机连接电源；
b) 运用菜单功能选定所需打印方式，确认打印即刻完毕打印过程。
4.4.2 主机向PC机传播数据
a) 用传播电缆连接主机及PC机
b) 运营相应软件，PC机等待接受数据
c) 运用菜单功能选定所需打印方式，确认打印即刻完毕数据传播过程。
4.5 电源管理 ----- 仪器电池电量以比例形式在液晶屏幕右下角。当电量显示不大于10％时，就应当考虑更换电池。普通时，电量显示不大于10％，仪器仍可以工作一段时间，但不推荐这样使用。
五、附录
在附录中给出仪器中提及某些功能表。
附录1 传感器功能特点
类型
结 构 特 点
用 途
D
原则构造
用于常规测量
DC
长度缩短，用加载杆加载
用于检测工件局促：孔、圆柱筒内部或组装后设备内部测量。
D＋15
接触面细小，加长
用于沟槽或凹面测量
C
冲击力小，对被测表面损伤很小，不破坏硬化层
带硬化层工件或薄壁及对表面损伤敏感工件
E
金刚石冲击球
极高硬度工件频繁测量
G
加大冲击力
表面粗糙工件直接测量
DL
带５０mm加长杆
用于工件深部、狭小孔底部或齿轮齿根处测量
附录2 测量范畴对照表
材料种类
HL
HRC
HRB
HB
HS
HV
30D
10D
钢和铸钢
300~900
20.0~68.0
38.4~99.5
80~647
32.5~99.5
80~940
合金工具钢
300~640
20.4~67.1
46.5~10.7
80~898
不锈钢和耐热钢
300~800
19.6~62.4
85~656
85~802
灰铸铁
360~650
90~334
球铁
131~367
铸铝合金
20~190
黄铜
13.5~95.3
40~173
青铜
60~290
纯铜
45~315
滚铬15
20.2~65.0
材料号
材料
D
DC
D＋15
C
E
G
DL
1
钢和铸钢
★
★
★
★
★
★
★
2
合金工具钢
★
★
★
★
★
3
锈钢和耐热
★
★
4
灰铁
★
★
★
5
球铁
★
★
★
6
铸铝合金
★
★
7
黄铜
★
★
8
青铜
★
★
9
纯铜
★
★
10
滚铬15
★
★
敬告：本使用手册如有变动，恕不另行告知。
装 箱 单
序号
内 容
数量
备 注
1
主机
一台
2
传感器（原则D型）含：大、小支撑环，毛刷
一套
3
原则试块
一块
4
AAA电池（七号）
二节
5
多用夹
一只
6
随机资料
一份
7
仪器箱
一只
8
微型打印机
一台
选配
9
打印机电源
一台
选配
10
打印电缆
一条
选配
11
计算机软件
一份
选配
检 测 报 告
检测环境：室温、常湿
检测用试块：中华人民共和国计量院标定原则里氏硬度试块
检测原则：国标 GB/T 17394－1998
公司原则 Q/HDDGD002－
检测人员：
复核人员：
检测日期： 年 月 日
序号
标称值
原则误差
检测值
结 论
1
HL＝
±6HL
2
HL＝
±8HL
3
HL＝
±12HL
保 修 单
我公司生产里氏硬度仪DHT－100通过严格检测，符合国标及我公司公司原则。
顾客购机后，我公司提供如下售后服务：
1、顾客购机后三个月内，实行保修、保换。
2、我司对仪器提供二十四个月保用期（传感器磨损不在保用之中），并负责仪器
终身维修。
3、保用期内，如发生属仪器自身质量所引起故障，凭此单到我司免费维修。保用期外
我司提供维修，并酌情收取维修费用。
4、请毋自行拆卸机壳和机芯，因而而浮现问题，我司不在保修
5、顾客必要寄回保修卡，否则我司不提供任何形式保修服务。
单位名称
联系地址
联 系 人
电 话
产品型号
DHT－100
传感器编号
主机编号
购机日期
………………沿此线剪下并寄回我司………………
单位名称
联系地址
联 系 人
DHT－100
电 话
产品型号
传感器编号
主机编号
购机日期
