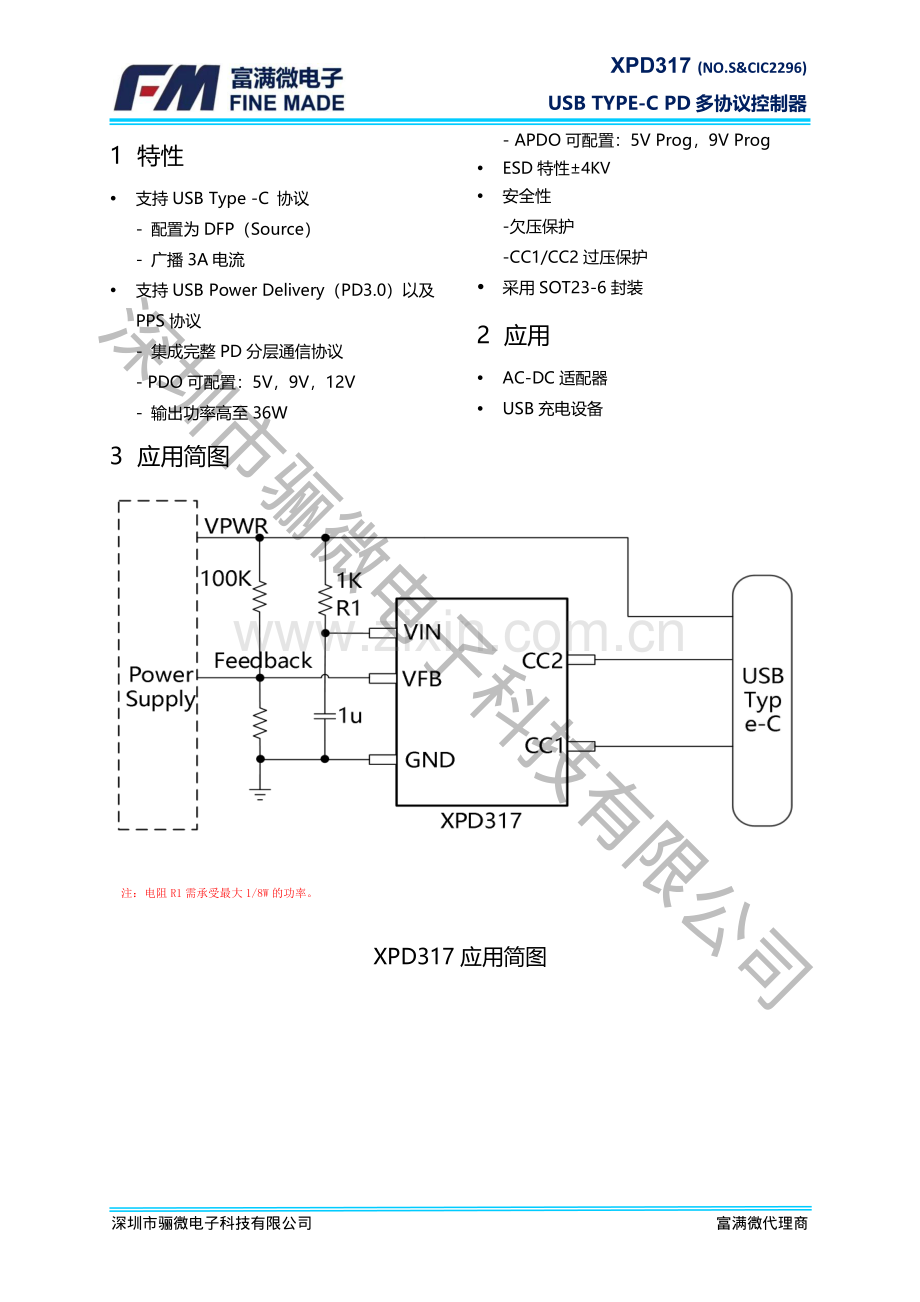

XPD317(NO.S&CIC2296)USB TYPE-C PD 多协议控制器1 特性支持 USB Type-C 协议-配置为 DFP（Source）-广播 3A 电流支持 USB Power Delivery（PD3.0）以及PPS 协议-集成完整 PD 分层通信协议-PDO 可配置：5V，9V，12V-输出功率高至 36W-APDO 可配置：5V Prog，9V ProgESD 特性4KV安全性-欠压保护-CC1/CC2 过压保护采用 SOT23-6 封装2 应用AC-DC 适配器USB 充电设备3 应用简图注：电阻 R1 需承受最大 1/8W 的功率。XPD317 应用简图深圳市骊微电子科技有限公司富满微代理商深圳市骊微电子科技有限公司XPD317(NO.S&CIC2296)USB TYPE-C PD 多协议控制器5 引脚定义引脚序号引脚序号名称名称描述描述1VFB电压调节端口（接到前端电源反馈点）2GND电源地3CC2Type-C 口配置通路 CC24CC1Type-C 口配置通路 CC15GND电源地6VIN芯片供电脚深圳市骊微电子科技有限公司富满微代理商深圳市骊微电子科技有限公司XPD317(NO.S&CIC2296)USB TYPE-C PD 多协议控制器6 订购信息料号料号PDO 和和 APDO 配置配置印字印字包装包装XPD317B18PDO:5V/3A,9V/2A,12V/1.5AXPD317XXXXX+XXSOT23-63K/盘XPD317APDO:5V/3A,9V/2.22AXPD317BPDO:5V/3A,9V/2.22A,12V/1.67AXPD317BP18PDO:5V/3A,9V/2A,12V/1.5AAPDO1：3.3-5.9V/3AAPDO2：3.3-11V/2AXPD317BPPDO:5V/3A,9V/2.22A,12V/1.67AAPDO1：3.3-5.9V/3AAPDO2：3.3-11V/2AXPD317BP25PDO:5V/3A,9V/2.77A,12V/2.08AAPDO1：3.3-5.9V/3AAPDO2：3.3-11V/2.25AXPD317BP30PDO:5V/3A,9V/3A,12V/2.5AAPDO1：3.3-5.9V/3AAPDO2：3.3-11V/2.75A印字说明：第一行，XPD317：芯片型号；第二行，XXXXX：Lot Number，XX：保留信息。深圳市骊微电子科技有限公司富满微代理商深圳市骊微电子科技有限公司XPD317(NO.S&CIC2296)USB TYPE-C PD 多协议控制器选型参考QC3.0FCP/SCPAFCVOOCPD3.0PPSCCCVA+CXPD-LINK在线升级XPD317XPD318XPD319XPD320XPD720XPD738XPD737XPD767XPD920XPD938XPD930XPD977深圳市骊微电子科技有限公司富满微代理商深圳市骊微电子科技有限公司XPD317(NO.S&CIC2296)USB TYPE-C PD 多协议控制器9封装信息SymbolDimensions In MillimetersDimensions In InchesMinMaxMinMaxA1.0501.2500.0410.049A10.0000.1000.0000.004A21.0501.1500.0410.045b0.3000.5000.0120.020c0.1000.2000.0040.008D2.8203.0200.1110.119E1.5001.7000.0590.067E12.6502.9500.1040.116e0.9500.037e11.8002.0000.0710.079L0.3000.6000.0120.0240808深圳市骊微电子科技有限公司富满微代理商深圳市骊微电子科技有限公司
