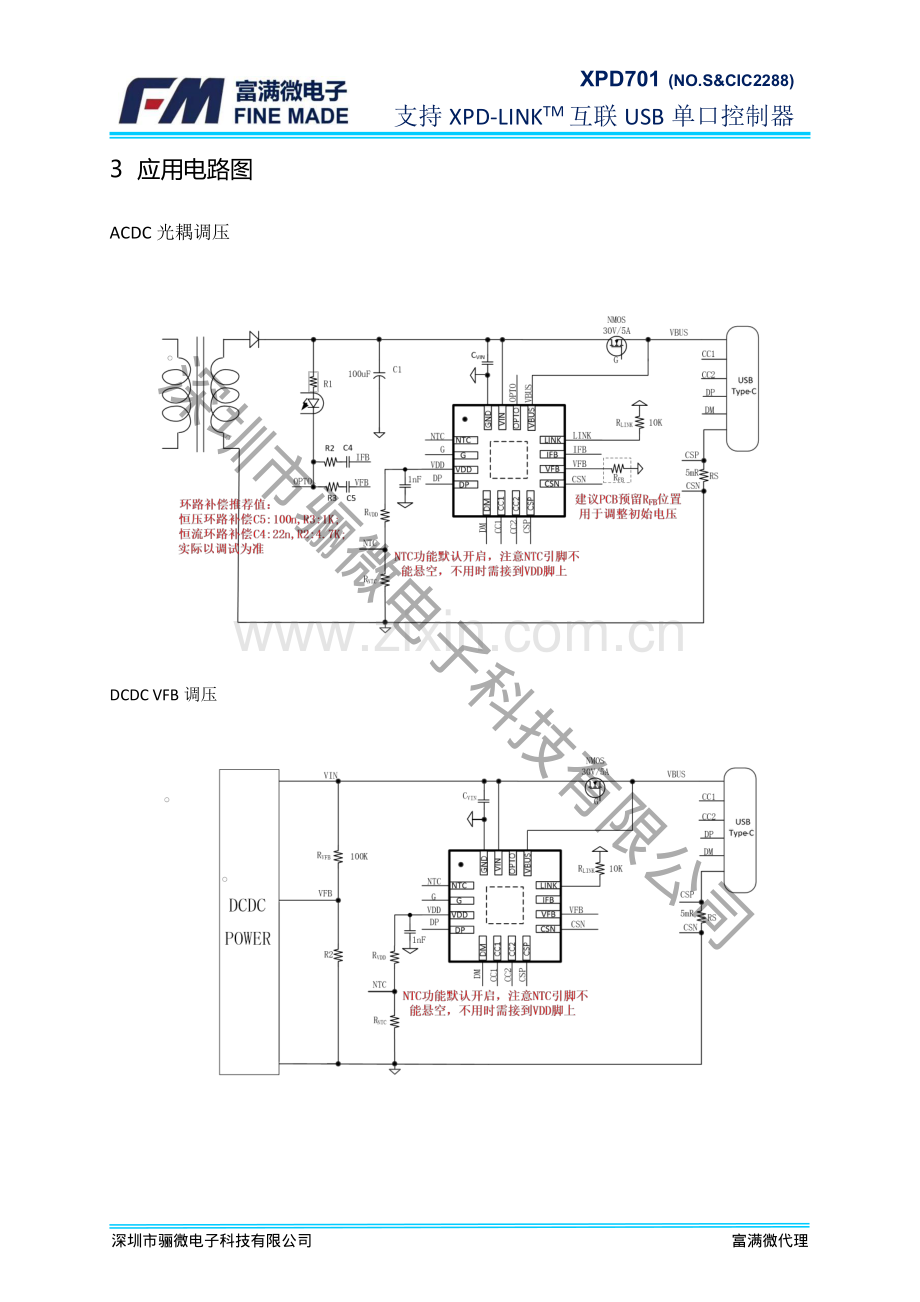

XPD701(NO.S&CIC2288)支持 XPD-LINKTM互联 USB 单口控制器1 特性支持 USB Type-C 协议-配置为 DFP(Source)-广播 3A/1.5A 电流支持 USB Power Delivery（PD）3.1 以及PPS 协议-通过 PD3.1 和 PPS 认证（TID：）-PDO 可配置：5V，9V，12V，15V，20V-输出功率高至 100W-APDO 可配置：5V Prog，9V Prog，15VProg，20V Prog支持 XPD-LINKTM多芯片互联通信技术支持 Quick Charge 3.0+/3.0/2.0+协议-支持小米 CHARGE TURBO 27W 协议支持华为 FCP/SCP/HVSCP 协议支持三星 AFC 协议支持 VOOC 协议支持 MTK PE 协议支持 USB BC1.2 DCP支持 Apple 2.4A 充电规范集成 CC、CV 控制环路集成对 E-Marker 线缆的识别和支持支持在线升级功能支持线损补偿功能多重保护、高可靠性-输入过压、欠压保护-输出过压、过流保护-短路保护-过温保护-NTC-全引脚 ESD 4KVQFN16 4*4 封装2 应用ACDC 适配器智能排插USB 多口充电设备深圳市骊微电子科技有限公司富满微代理深圳市骊微电子科技有限公司XPD701(NO.S&CIC2288)支持 XPD-LINKTM互联 USB 单口控制器3 应用电路图ACDC 光耦调压DCDC VFB 调压深圳市骊微电子科技有限公司富满微代理深圳市骊微电子科技有限公司XPD701(NO.S&CIC2288)支持 XPD-LINKTM互联 USB 单口控制器5 引脚定义XPD701 引脚图（顶视图）编号编号名称名称功能描述功能描述1NTC温度检测引脚。2GTYPE-C 通路 MOS 控制引脚。3VDD内部电源供电脚4DPTYPE-C 数据端口 DP。5DMTYPE-C 数据端口 DM。6CC1TYPE-C 数据端口 CC1。7CC2TYPE-C 数据端口 CC2。8CSPTYPE-C 电流检测正极端口。9CSNTYPE-C 电流采样负极端口。10VFBCV 环路补偿脚或者电压调节端口。11IFBCC 环路补偿脚12LINKXPD-LINKTM互联功能端口13VBUSTYPE-C 端口电压检测引脚。14OPTO光耦驱动引脚。15VIN输入电源引脚。16GND电源地深圳市骊微电子科技有限公司富满微代理深圳市骊微电子科技有限公司XPD701(NO.S&CIC2288)支持 XPD-LINKTM互联 USB 单口控制器6 订购信息料号料号PDO 和和 QC 参数配置参数配置封装封装XPD701D3517A高功率 PDO:5V/3A,9V/3A,15V/2.33A,20V/1.75AQC 高功率:5V/3A,9V/3A,12V/2.25A,20V/1.35A低功率 PDO:5V/3A,9V/1.94A,15V/1.16A,20V/0.87AQC 低功率:5V/3A,9V/1.65A,12V/1.25AQFN165K/盘XPD701DPS4525高功率 PDO:5V/3A,9V/3A,15V/3A,20V/2.25A高功率 APDO1:3.3-11V/5A高功率 APDO2:3.3-21V/2.25AQC 高功率:5V/3A,9V/3A,12V/3A,20V/2.25A低功率 PDO:5V/3A,9V/2.77A,12V/2.08A低功率 APDO1:3.3-11V/2.25A低功率 APDO2:3.3-21V/1.2AQC 低功率:5V/3A,9V/2A,12V/1.5AXPD701DP10065高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/5A高功率 APDO1:3.3-16V/5A高功率 APDO2:3.3-21V/5AQC 高功率:5V/3A,9V/3A,12V/3A,20V/2.25A低功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A低功率 APDO1:3.3-16V/3.25A低功率 APDO2:3.3-21V/3AQC 低功率:5V/3A,9V/3A,12V/3A,20V/2.25A可定制根据客户需求定制印字说明：第一行，XPD701：芯片型号；第二行，XXXXX：Lot Number，X：保留信息。1、以上料号默认不开启 SCP，VOOC,如需要支持，定制时需提前说明2、注意多口级联方案只能采用 DCDC VFB 调压方式，以上料号均是 DCDC VFB 调压3、单口方案默认 ACDC 光耦调压，如需要支持 DCDC VFB 调压，定制时需提前说明深圳市骊微电子科技有限公司富满微代理深圳市骊微电子科技有限公司XPD701(NO.S&CIC2288)支持 XPD-LINKTM互联 USB 单口控制器选型参考QC3.0FCP/SCPAFCVOOCPD3.0PD3.1PPSCCCVA+CXPD-LINK在线升级XPD319XPD320XPD720XPD738XPD737XPD767XPD920XPD938XPD930XPD977XPD701XPD702h深圳市骊微电子科技有限公司富满微代理深圳市骊微电子科技有限公司XPD701(NO.S&CIC2288)支持 XPD-LINKTM互联 USB 单口控制器10、封装尺寸深圳市骊微电子科技有限公司富满微代理深圳市骊微电子科技有限公司
