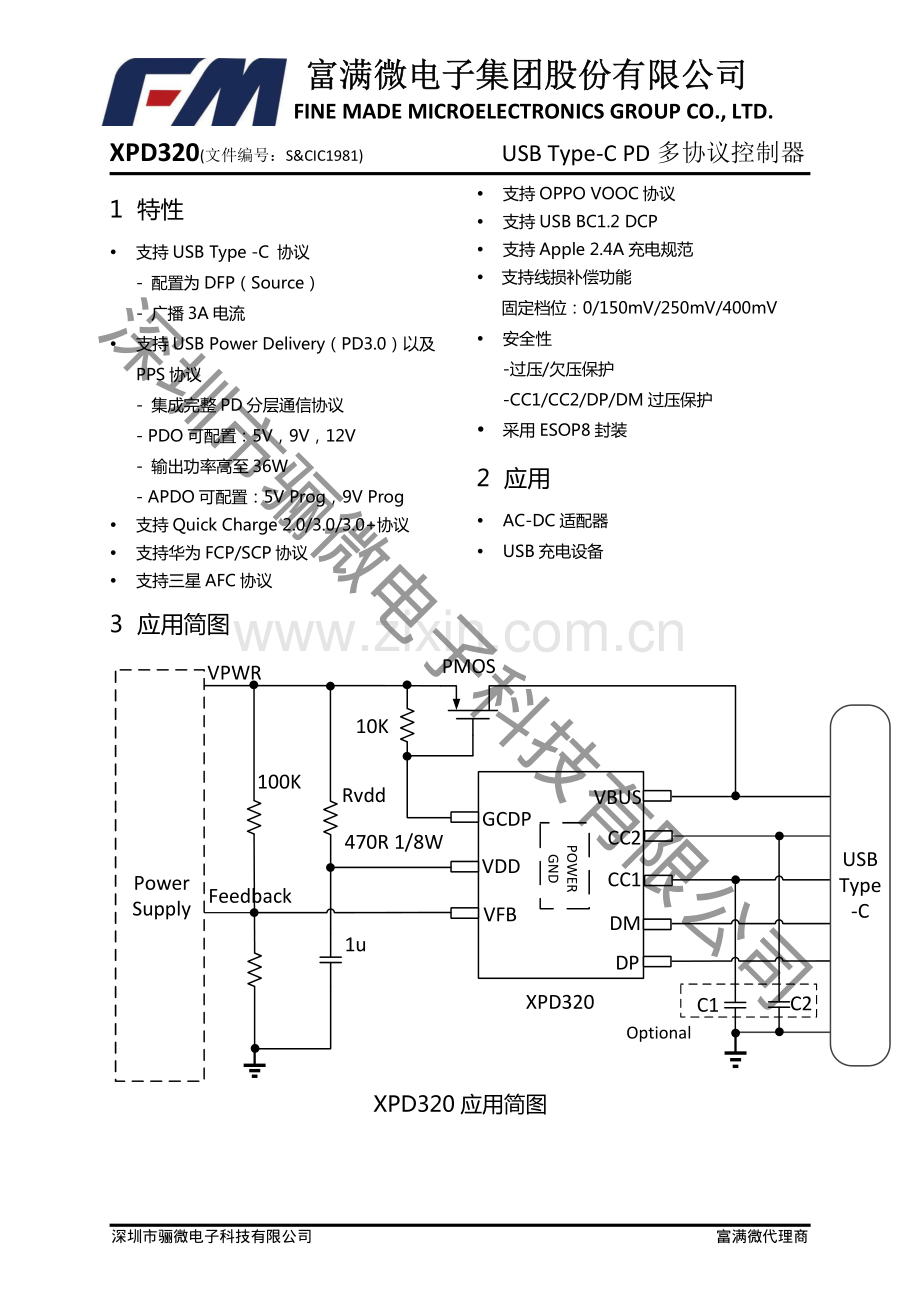

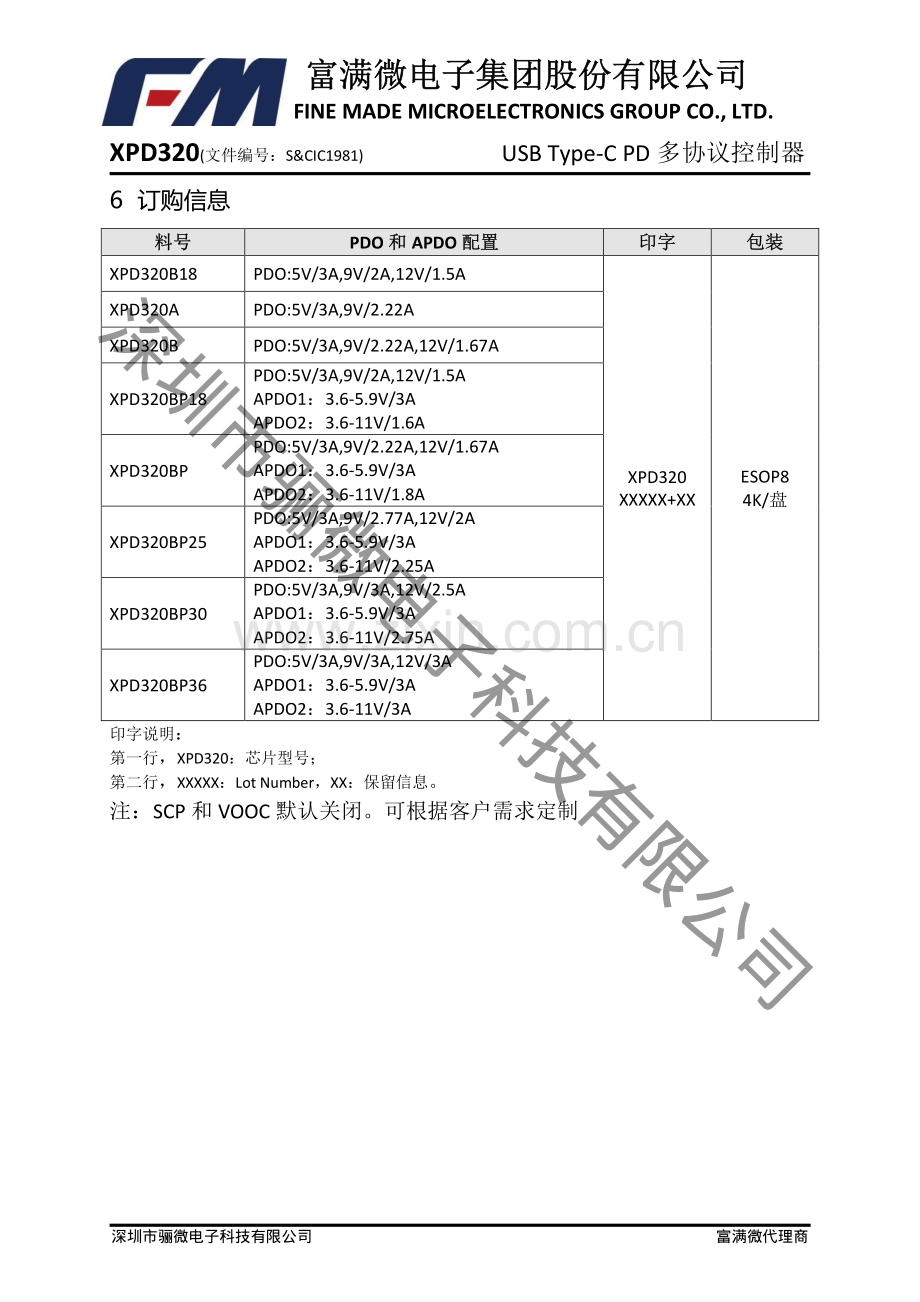

富满微电子集团股份有限公司富满微电子集团股份有限公司FINE MADE MICROELECTRONICS GROUP CO.,LTD.XPD320(文件编号：S&CIC1981)USB Type-C PD 多协议控制器1 特性 支持 USB Type-C 协议-配置为 DFP（Source）-广播 3A 电流支持 USB Power Delivery（PD3.0）以及PPS 协议-集成完整 PD 分层通信协议-PDO 可配置：5V，9V，12V-输出功率高至 36W-APDO 可配置：5V Prog，9V Prog支持 Quick Charge 2.0/3.0/3.0+协议支持华为 FCP/SCP 协议支持三星 AFC 协议支持 OPPO VOOC 协议支持 USB BC1.2 DCP支持 Apple 2.4A 充电规范支持线损补偿功能固定档位：0/150mV/250mV/400mV安全性-过压/欠压保护-CC1/CC2/DP/DM 过压保护采用 ESOP8 封装2 应用 AC-DC 适配器USB 充电设备3 应用简图 Feedback 100KRvdd1uCC2CC1VBUSGCDPDMVFBDPVDDUSB TYPE-CUSB Type-C10KPMOSXPD320Power SupplyC1C2470R 1/8WPOWER GNDOptionalVPWRXPD320 应用简图 深圳市骊微电子科技有限公司富满微代理商深圳市骊微电子科技有限公司富满微电子集团股份有限公司富满微电子集团股份有限公司FINE MADE MICROELECTRONICS GROUP CO.,LTD.XPD320(文件编号：S&CIC1981)USB Type-C PD 多协议控制器6 订购信息 料号料号PDO 和和 APDO 配置配置 印字印字包装包装XPD320B18 PDO:5V/3A,9V/2A,12V/1.5A XPD320 XXXXX+XX ESOP8 4K/盘 XPD320A PDO:5V/3A,9V/2.22A XPD320B PDO:5V/3A,9V/2.22A,12V/1.67A XPD320BP18 PDO:5V/3A,9V/2A,12V/1.5A APDO1：3.6-5.9V/3A APDO2：3.6-11V/1.6A XPD320BP PDO:5V/3A,9V/2.22A,12V/1.67A APDO1：3.6-5.9V/3A APDO2：3.6-11V/1.8A XPD320BP25 PDO:5V/3A,9V/2.77A,12V/2A APDO1：3.6-5.9V/3A APDO2：3.6-11V/2.25A XPD320BP30 PDO:5V/3A,9V/3A,12V/2.5A APDO1：3.6-5.9V/3A APDO2：3.6-11V/2.75A XPD320BP36 PDO:5V/3A,9V/3A,12V/3A APDO1：3.6-5.9V/3A APDO2：3.6-11V/3A 印字说明：第一行，XPD320：芯片型号；第二行，XXXXX：Lot Number，XX：保留信息。注：SCP 和 VOOC 默认关闭。可根据客户需求定制 深圳市骊微电子科技有限公司富满微代理商深圳市骊微电子科技有限公司富满微电子集团股份有限公司富满微电子集团股份有限公司FINE MADE MICROELECTRONICS GROUP CO.,LTD.XPD320(文件编号：S&CIC1981)USB Type-C PD 多协议控制器选型参考 QC3.0 FCP/SCP AFC VOOC PD3.0 PPS CC CV A+C SR SR MOS XPD-LINK 在线升级XPD319 XPD320 XPD618 XPD636 XPD720 XPD738 XPD737 XPD767 XPD818 XPD819 XPD820 XPD920 XPD938 XPD930 XPD977 深圳市骊微电子科技有限公司富满微代理商深圳市骊微电子科技有限公司富满微电子集团股份有限公司富满微电子集团股份有限公司FINE MADE MICROELECTRONICS GROUP CO.,LTD.XPD320(文件编号：S&CIC1981)USB Type-C PD 多协议控制器8 应用和 Layout 注意事项 1)CC1 和 CC2 电容建议值为 680pF；2)Rvdd 电阻需要承受最大 1/8W 的功率；3)功率电流回路尽量避开芯片；9 封装信息 标注标注最小值最小值典型值典型值最大值最大值A-1.50 1.55 A1-0.10 0.15 A2 1.35 1.40 1.45 A3 0.55 0.60 0.65 b 0.35 0.40 0.45 c 0.17 0.22 0.25 D 4.85 4.90 4.95 E 5.90 6.00 6.10 E1 3.80 3.90 4.00 e 1.27BSC L 0.60 0.65 0.70 L1 1.05BSC 0 4 6 深圳市骊微电子科技有限公司富满微代理商深圳市骊微电子科技有限公司
