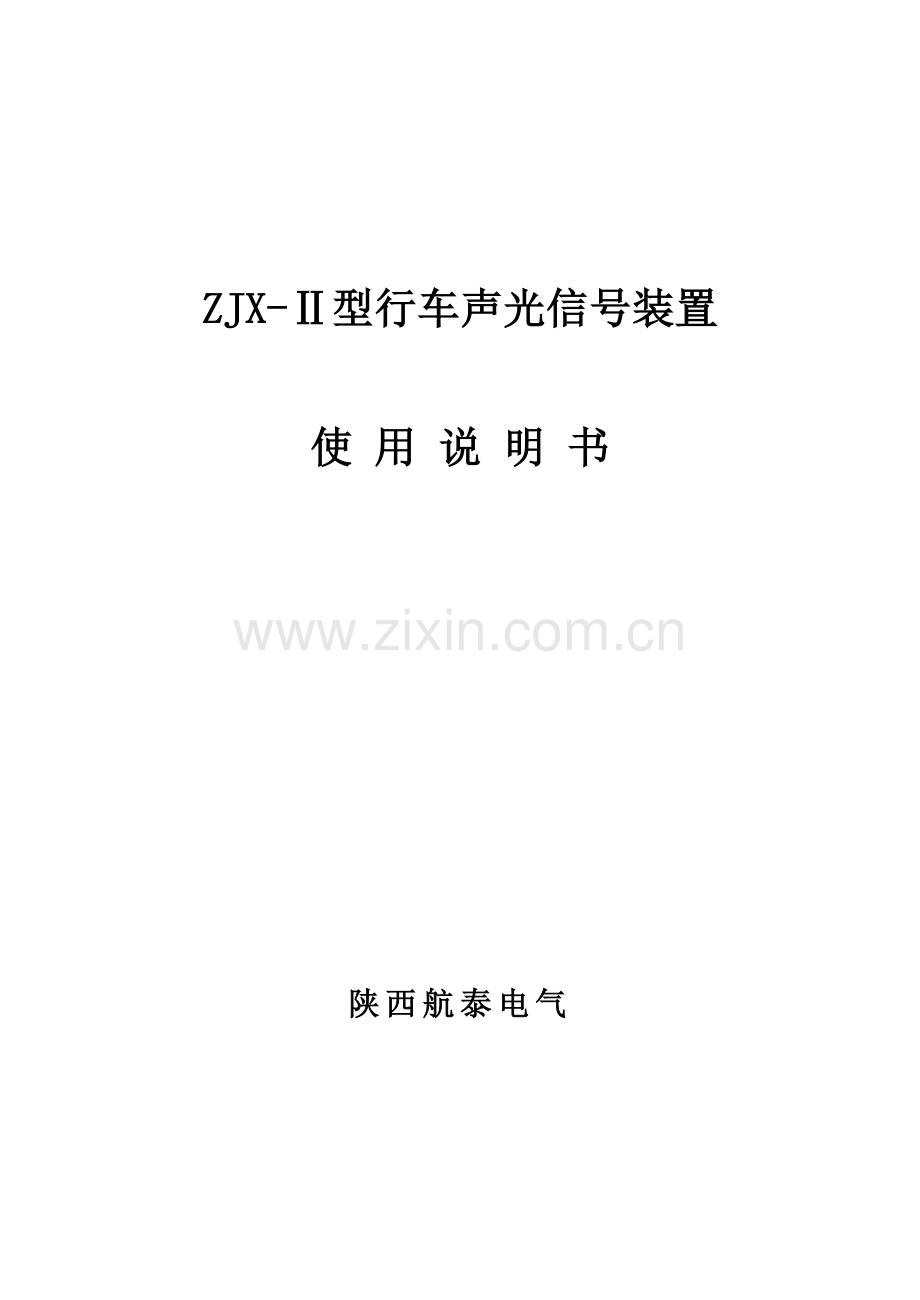

ZJX-Ⅱ型行车声光信号装置

使 用 说 明 书

陕西航泰电气

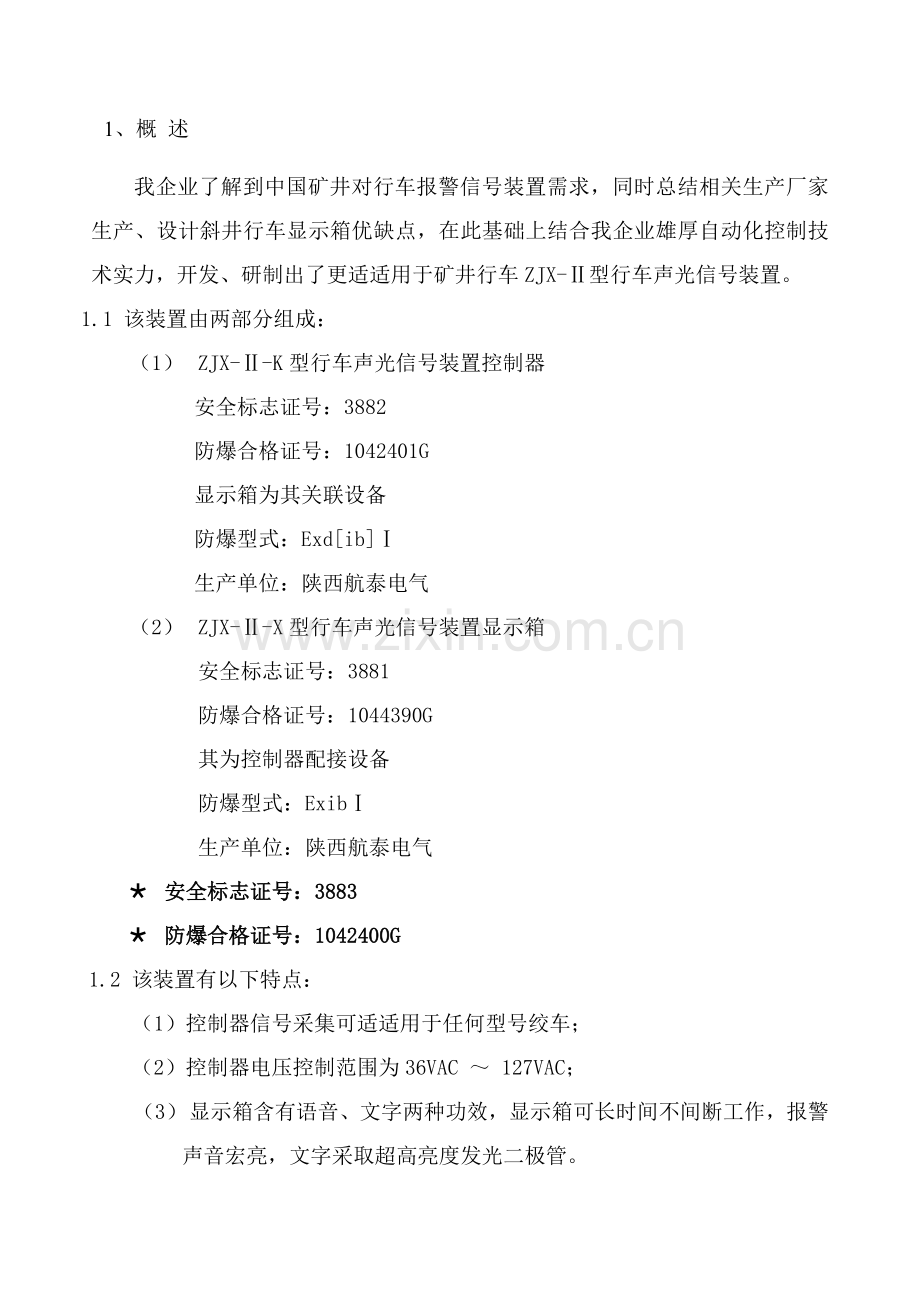

1、概 述
我企业了解到中国矿井对行车报警信号装置需求，同时总结相关生产厂家生产、设计斜井行车显示箱优缺点，在此基础上结合我企业雄厚自动化控制技术实力，开发、研制出了更适适用于矿井行车ZJX-Ⅱ型行车声光信号装置。
1.1 该装置由两部分组成：
（1） ZJX-Ⅱ-K型行车声光信号装置控制器
安全标志证号：3882
防爆合格证号：1042401G
显示箱为其关联设备
防爆型式：Exd[ib]Ⅰ
生产单位：陕西航泰电气
（2） ZJX-Ⅱ-X型行车声光信号装置显示箱
安全标志证号：3881
防爆合格证号：1044390G
其为控制器配接设备
防爆型式：ExibⅠ
生产单位：陕西航泰电气
× 安全标志证号：3883
× 防爆合格证号：1042400G
1.2 该装置有以下特点：
（1）控制器信号采集可适适用于任何型号绞车；
（2）控制器电压控制范围为36VAC ～ 127VAC；
（3） 显示箱含有语音、文字两种功效，显示箱可长时间不间断工作，报警声音宏亮，文字采取超高亮度发光二极管。
该装置在澄合矿物局进行三个月工业试验现场结果表明：对绞车开启、提升、停止能够自动识别、监控和报警，控制器灵敏可靠，无误报警现象；含有抗干扰能力强、结构简单、实用、安装和维护简便、功耗小等优点。
1.3 适用范围
该装置适适用于煤矿、金属及非金属矿斜井处，对矿车提升进行自动监测和报警。
2、关键技术参数
2.1 型号及含义
Z J X — Ⅱ
设计序号
声光信号
隔爆兼本安
装置
2.2 环境条件及关键技术参数
（1）可用在含有Ⅰ类爆炸性气体混合物矿井中；
（2）温度：-20℃～+40℃，相对湿度小于95%（25℃）；
（3）气压： 80～106kPa；
（4）系统电源： 127VAC (80%～110%)/50Hz或36VAC±20%（大于+20%过压保护）；
（5）本安参数：本安电压5.5VDC，本安电流<1.85A，最高开路电压6VDC，最大短路电流1.7A（过流保护）；
（6）显示箱：工作电压5.5VDC，工作电流≤1.85A，最高输入电压6VDC。
3、基础工作原理
图所表示，当绞车A开启时开车继电器B闭合，取出信号，传入控制器C，控制器C识别、判定后开启报警箱D工作，报警箱D字样显示为“正在行车，严禁行人”，同时语音报警，报警声为“正在行车，严禁行人”，当绞车A停止提升，开车继电器B断开，信号消失，该行车显示箱停止工作。
4、安装和调试
4.1 安装要求：
4.1.1控制器安装：
控制器安装在斜巷上口、下口或偏口处，用四个螺钉固定，系统电源为127VAC/50Hz，控制电源为127VAC/50Hz或AC36V/50Hz。
4.1.2显示箱安装：
用锚杆悬挂于巷道上口、下口或偏口处，易于观察。
4.2 使用和维护
采取绞车提升空车来检测整个系统工作是否正常。
4.3 定时检验：
系统安装完成，并经过验收后，要定时检验其工作是否正常，检验结果进行统计，以备事后对系统做跟踪服务之用。
4.4 常见故障
故 障
原 因
处理措施
系统不工作
127VAC电源没有或
36VAC没有
控制器有故障
接线端接触不良
接上电源

返厂修理
检验接线端
显示箱故障
无语音报警
无灯光报警
断线检验线路
换显示板

注意事项：
防水（箱内不得淋水），不能遮挡显示箱，影响声光报警，只能和要求设备配接，若配其它设备需做防爆试验，不得更改元件参数、规格、型号。
5、 成套性
（1）控制器 1台
（2）显示箱 1台
6、装箱文件
（1） 使用说明书
（2） 产品合格证、装箱清单
（4） 资质证书
7、订货须知
（1） 用户订货时必需提供斜井长度、偏口数量；
（2） 用户提供绞车控制端电压等级；
（3） 如用户有其它要求，望来信来函具体协商。
8、安装示意图
