塔吊机安装专项方案正文.doc

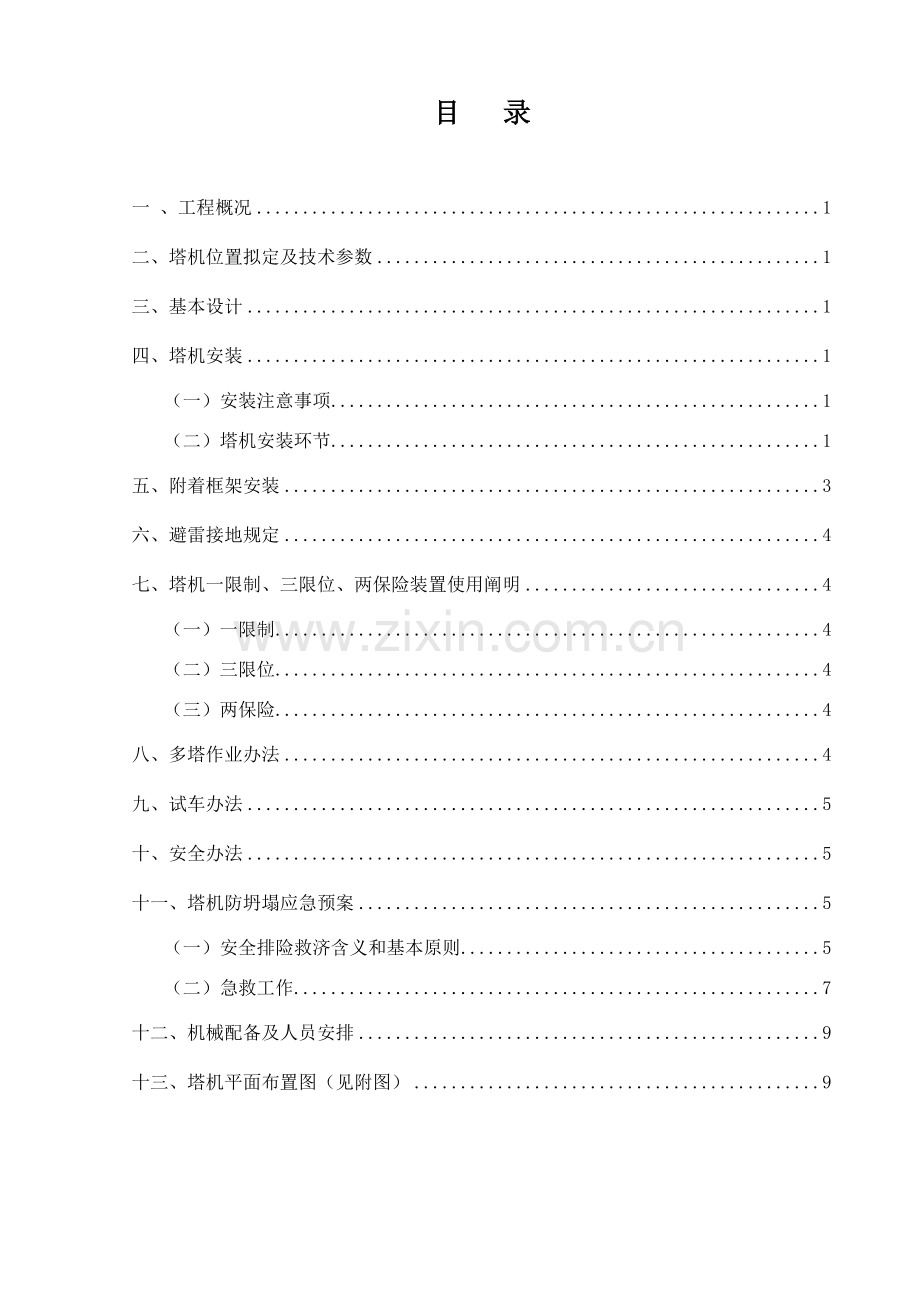

目 录

一 、工程概况 1
二、塔机位置拟定及技术参数 1
三、基本设计 1
四、塔机安装 1
（一）安装注意事项 1
（二）塔机安装环节 1
五、附着框架安装 3
六、避雷接地规定 4
七、塔机一限制、三限位、两保险装置使用阐明 4
（一）一限制 4
（二）三限位 4
（三）两保险 4
八、多塔作业办法 4
九、试车办法 5
十、安全办法 5
十一、塔机防坍塌应急预案 5
（一）安全排险救济含义和基本原则 5
（二）急救工作 7
十二、机械配备及人员安排 9
十三、塔机平面布置图（见附图） 9

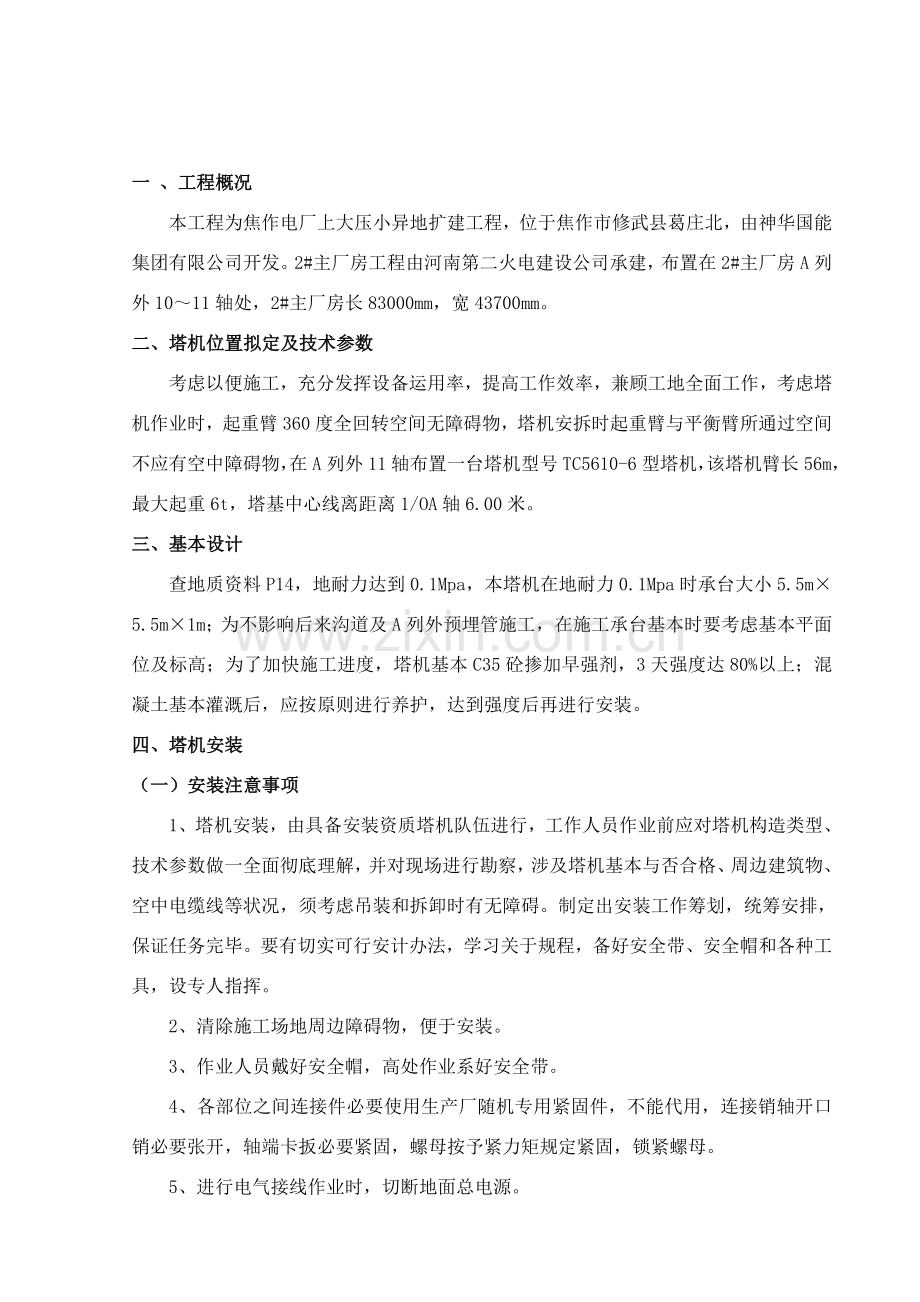

一 、工程概况
本工程为焦作电厂上大压小异地扩建工程，位于焦作市修武县葛庄北，由神华国能集团有限公司开发。2#主厂房工程由河南第二火电建设公司承建，布置在2#主厂房A列外10～11轴处，2#主厂房长83000mm，宽43700mm。
二、塔机位置拟定及技术参数
考虑以便施工，充分发挥设备运用率，提高工作效率，兼顾工地全面工作，考虑塔机作业时，起重臂360度全回转空间无障碍物，塔机安拆时起重臂与平衡臂所通过空间不应有空中障碍物，在A列外11轴布置一台塔机型号TC5610-6型塔机，该塔机臂长56m，最大起重6t，塔基中心线离距离1/OA轴6.00米。
三、基本设计
查地质资料P14，地耐力达到0.1Mpa，本塔机在地耐力0.1Mpa时承台大小5.5m×5.5m×1m；为不影响后来沟道及A列外预埋管施工，在施工承台基本时要考虑基本平面位及标高；为了加快施工进度，塔机基本C35砼掺加早强剂，3天强度达80%以上；混凝土基本灌溉后，应按原则进行养护，达到强度后再进行安装。
四、塔机安装
（一）安装注意事项
1、塔机安装，由具备安装资质塔机队伍进行，工作人员作业前应对塔机构造类型、技术参数做一全面彻底理解，并对现场进行勘察，涉及塔机基本与否合格、周边建筑物、空中电缆线等状况，须考虑吊装和拆卸时有无障碍。制定出安装工作筹划，统筹安排，保证任务完毕。要有切实可行安计办法，学习关于规程，备好安全带、安全帽和各种工具，设专人指挥。
2、清除施工场地周边障碍物，便于安装。
3、作业人员戴好安全帽，高处作业系好安全带。
4、各部位之间连接件必要使用生产厂随机专用紧固件，不能代用，连接销轴开口销必要张开，轴端卡扳必要紧固，螺母按予紧力矩规定紧固，锁紧螺母。
5、进行电气接线作业时，切断地面总电源。
6、安装时，风力不大于4级。
（二）塔机安装环节
1、安装底架
将底架放置于混凝土基本平台上，装上压板，拧紧地脚螺栓，测量底架上四个法兰盘和四个斜撑杆支座处水平度，使在规定公差内。若超差在底盘与基本接触面间用斜行调节块及铁板垫平，注意垫块必要垫实、垫牢，不容许垫块有任何也许松动，并用双螺母拧紧防松。
2、安装基本节、原则节、套架
将基本节吊装究竟架上，用专用螺栓和螺母将底架与基本节连接，再吊装工作原则节（原则节上有踏步一方应与准备安装平衡臂方向一致），用螺栓把原则节连接好后，吊装套架，使用时使套架上爬爪放在原则节踏步上，在吊装套架前注意应把爬升导轮调节尺寸放到最大。注：可将液压顶升泵站放在接近顶升油缸套架平台上。
3、安装回转总成
下转台、回转支承、上转台（涉及回转机构）、回转塔身在安装塔机前，以上部件先组装好，然后整体吊装到套架上，对正下转台上四根主玄杆与原则节上止口，用销轴与套架连接起来，用螺栓将下转台与原则节连接好。
4、安装塔顶
吊装前在地面上将塔顶上平台、栏杆、扶梯装好，随后把塔顶吊到回转塔身上，用销轴将回转塔身与上转台连接。注意塔顶先后方向。
5、安装平衡臂总成
平地上拼装好平衡臂，将起升机构、电控柜与电阻箱、平衡臂拉杆装在平衡臂上，并固接好，吊起平衡臂（平衡臂上设有四个安装吊耳）。
用销轴将平衡臂与回转塔身铰接并穿好开口销，然后将平衡臂逐渐抬高直到平衡臂拉杆用销轴铰接并穿好开口销，然后缓慢将平衡臂放下，再吊装一块平衡重安装在平衡臂尾部。
6、安装司机室
司机室内电气设备安装齐备后，把司机室吊到上转台靠右平台前端，对准耳板上孔位置，然后用螺丝固定好。
7、安装起重臂总成
在塔机附近平整枕木上，拼装好起重臂，把起重臂停靠在约0.6米高支架（枕木）上，将变幅小车装在起重臂根部最小幅度处，并收紧变幅小车钢丝绳，以小车在载重状况下不松弛为宜（出厂时变幅机构已装在起重臂根部节上），在将起重臂拉杆拼装好后与起重臂上吊点用销轴铰接，穿好开口销，放在起重臂上弦杆定位托架内，并用铁丝捆扎牢固，检查起重臂上电路与否完善。
8、安装平衡重
将别的平衡重安装好，本机配重为15块总重为5吨，然后用连接板。螺栓，将每块平衡重之间互相串联好装入弹簧垫圈，拧紧螺母。
吊装完毕后，进行起升钢丝绳穿绕，钢丝绳从起升机构卷筒上放出，绕过塔顶上部导向滑轮向下，进入回转塔身起重量限制器滑轮向前，再绕到变幅小车和吊钩滑轮组，最后将绳头通过楔与楔套，用销轴固定在吊臂头部装置上。
9、电气安装
（1）电气安装应在塔机安装完毕后进行，参看原理图，外部接线图及控制接线图，连接各控制及动力电缆及安全装置。接地装置、障碍灯、探照灯、风速仪。
（2）送电之前对电器系统进行逐个检查，符合规定后方可通电；
（3）所有线路连接必要对的无误，该固定电线电缆应由可靠固定，防止塔机在运营时损伤电缆；
（4）在通电之前应对电气进行绝缘检查，主回路对地绝缘电阻不应不大于0.5兆欧，塔机对地接地电阻不不不大于4欧；
（5）主电缆在进入司机室前应穿入电缆保护圈后再进入司机室，并留恰当长度，保证塔机在一圈半旋转时不致损坏电缆，且保证爬升时不损伤电缆；
（6）将司机室所有操作机构放置在安全位置，主开关放在断电位置，最后联好地面电源电缆。
10、液压顶升
五、附着框架安装
1、在安装附着框架前，先拆掉该塔身节上原则爬梯。
2、在地面先将两个侧梁连接到前梁上，插上销轴，以便于调节侧梁间间距。
3、将装配架吊到塔身精确位置，使附者框架前梁一侧朝着建筑物。
4、为了便于安装，使用二根绳子做导向。
5、吊起前梁放到位于原则节蹭水平支承上。
6、折回侧梁和销轴将其与侧梁连接。
7、持续吊起支承件，用销轴连接到梁上。
8、装好斜撑杆。
9、检查附着架水平位置，必要时做恰当调节。
10、放上外楔块，敲击楔块，使附着框与原则节主弦杆接触。
11、放上外楔块，敲击楔块。
12、安放楔子后，检查楔子与塔身之间有无间隙。
13、安装和附着框架一起供应爬梯。（不同原则爬梯），然后在爬梯上装两个护身栏部件。
六、避雷接地规定
用长度为1－2米镀锌或镀铬铁棒、钢管或圆钢制作避雷针，可运用塔身做引下线，但塔身构造应有良好电气连接。接地体用16平方铜线，接地体应离开建筑物1.5米，避免设在道路和人员经常活动地方，防雷接地冲击接地电阻值不得不不大于30欧姆，接地保护避雷器电阻不超过4欧姆。
七、塔机一限制、三限位、两保险装置使用阐明
（一）一限制
力矩限制器：塔机构造计算和稳定性验算均以最大额定起重力矩为根据，塔机使用时不得超过最大额定起重力矩，否则也许导致恶性事故。力矩限制器作用在于防止这种超载。当吊重超过最大起重量时，即停止提高方向动作，但容许物体向下运动。起重量限制器精度为5％安全装置调节稳妥后，禁止擅自触动，并应加封。
起重量限制器：其作用是限制起吊物品重量不得超过各档位额定起重量与塔机所容许最大起重量。安装在起重臂根部。
（二）三限位
起升高度限位器：又叫吊钩行程限位开关。装在起重臂头部，当吊钩滑升到极限位置，便托起杠杆，压下限位开关，切断电路停车，在合闸时，吊钩只能下降。
幅度限位器：调节变幅机构多功能限位开关中凸轮，使小车行至两个极限位置时，碰撞相应限位开关，断开变幅机构相应控制回路电源，从而起到保护作用。
回转限位器：其作用是使塔机上部回转运动左右各方向均不超过540度，以保护电源电缆不被铰断。回转限位器安装在上支座前部，即起重臂根部。
（三）两保险
卷筒保险装置：防止钢丝绳因缠绕不当越出卷筒之外导致。
吊钩保险装置：防止吊钩上吊索，由钩头上自动脱落保险装置。即在钩头开口处安装一压紧弹簧片，将开口封闭，此弹簧片只能向下压开，放入吊索后不能向上翻出。
八、多塔作业办法
由于工程周边多台塔机作业，因而应采用防止碰撞办法，将塔机起升在不同高度范畴内，作业时司机应集中精神，注意不要将吊物碰撞。
九、试车办法
1、 空载实验
各机构分别进行多次运营，然后做三次综合动作运营，运营过程不得发生任何异常现象，否则及时排除。
2、静载实验
空载实验合格后，进行静载实验，分别在幅度13米处吊重6吨，幅度56米处吊1吨，离地0.5米保持10分钟，卸载后检查金属构造和焊缝质量状况。
3、动载实验
起吊1t-6t重物，进行多次各机构动作。
空载、静载、动载实验时应做好调试记录。
十、安全办法
1、安装后起重设备检测部门进行验收。
2、作业时，起重臂杆起落及回转半径内无障碍物。
3、指挥人员要站在起重司机和起重工都能看到地方指挥作业。
4、禁止任何人在吊起物件下停留穿行，已吊起构件不许常停空中。
5、起吊时，起重物必要在起重臂正下方，不准斜拉协吊。
6、构件吊运就位后，必要放置平稳、牢固后，方准松开吊钩或拆除暂时固定。
7、遇六级以上大风或恶劣天气时，停止起吊作业。
8、雨期进行吊装作业时，必要采用防滑办法。
9、不直接参加吊装人员和无关人员，禁止进入吊装作业现场。
10、起重吊装人员属于特种作业人员，应经培训、考试合格后，持证上岗。
11、司机和指挥人员，应熟悉和掌握所使用起重信号，一经拟定，禁止变动。
12、必要理解和熟悉所使用机械设备性能，遵守操作规程规定。
13、高处吊装作业必要经体检合格人员担任。
十一、塔机防坍塌应急预案
（一）安全排险救济含义和基本原则
1、安全排险救济含义
安全排险救济涉及安全排除重大险情、安全制止事故扩大、安全救济受伤人员和安全清理事故（或灾害）现场。
重大险情是指已经孕育、即将发生也许招致伤亡事故险情。安全排除重大险情即在伤亡事故发生之前安全地予以制止和排除。安全制事故扩大，即在事故发生时安全地制止伤亡事故进一步扩大，涉及不使在场人员继续遭受伤害和迅速急救伤员，最大限度地减小事故伤害后果。在实行紧急救济以及事故调查完毕清理事故现场过程中，依然存在着发生新伤害危险，因而必要保持高度警惕性并有妥善安全救济和清理现场办法。
2、安全排险救济基本原则
（1）及时原则
涉及及时撤离人员、及时上报（上级、关于主管部门）、及时告知保险公司（当已投保建筑施工安全保险时）和及时进行排险救济工作。
（2）“先撤人、后排险”原则
即在发生事故或浮现紧急险情之后，应一方面将处在危险区域内一切人员先撤离出危险区域，然后再有组织地进行排险工作。
（3）“先救人、后排险”原则
当有人受伤或死亡，应先救出伤者和撤除亡者，然后进行排险解决工作，以免影响对伤者及时急救和对伤者、亡者导致新伤害。
（4）“先防险、后救人”原则
在险情和事故仍在继续发展或险情仍未消除状况下，必要先采用支护等安全保险办法，然后救人，以免使救护者受到伤害和使伤者受到新伤害。救人规定“急”，同步也规定“稳妥”，否则，不但达不到救人目，还会使救济者受伤，增长新抢险难度。
（5）“先防险、后排险”原则
在进入现场进行排险作业时，必要先采用可靠支护等适合保安全办法，以避免排险人员受到伤害。
（6）“先排险、后清理”原则
只有在制止事故继续发展和排除险情后，才干进行事故现场清理工作，但这一切，都必要遵守事故解决程序规定和得到批准后来，才干进行。
（7）保护现场原则
在事故调查组未决定结束事故现场原状之前，必要全力保护好现场原状，以免影响事故调查和解决工作。保护事故现场是所有人员责任，破坏事故现场是违法行为。固然，为了进行救人和排险工作，容许采用如下做法：
在不破坏现状规定下，为了保证救人和排险工作安全，可以设立暂时支护以制止破坏继续发展和稳定破坏时状态。在设立支护办法时前，应先拍下当时现场全貌和局部状况照片，以免因在实行支护时对其状况也许扰动，导致后来调查分析工作困难。
当为了制止事故进一步扩大，而仅采用支护办法局限性以制止其发展时，或为了急救伤员需要，而必要拆除，搬走一某些构造件或物品时，必要一方面拍照（涉及全貌、局部如下及不同角度状态），详细记录下当时现场状况，并在撤除人员、构件、物品原位上做出明显和精确标记（轮廓线、交叠位置等）。
此外，从事故地点撤除构件和物品应存在现场适当部位，并规整地堆放（不要叠放、混放）和做出标牌，应避免在吊运堆放过程中变化其拆下时原状。
3、安全排险救济工作基本规定
安全排险救济工作是一项对时间性、政策性、技术性和安全可靠性规定很高工作，各种规定和困难交织在一起。既要救人，又要护人；既要排险，又要保护现场；既要迅速，又要稳妥。矛盾诸多，常会在事变到来时，浮现手忙脚乱、顾此失彼状况。导致这种状况因素是多方面，其中，对排险和急救技术寻常教诲和培训局限性，是发生混乱重要因素之一。而排险“战时”体现，取决于“战前”培训，在这方面，和部队打仗与训练关系很是相似。因而，必要认真研究安全排险技术。尽管，安全生产工作重点是放在防止上，但自然性强力因素引起事故，往往是较难防止。有了排险技术准备，就可以紧急应付突发事变。
安全排险救济工作基本规定如下：
（1）遵守安全排险救济基本原则；
（2）及时地研究和制定安全排险救济技术办法；
（3）统一指挥、分工明确、各尽其责、搞好协作配合；
（4）及时观测和研究排险救护工作进行状况，发现问题时应及时研究解决，必要时，对原先不适合办法做出修改。但应尽量避免在对状况判明不清状况下做出草率决定。
（二）急救工作
对急救工作基本规定如下：
1、急救工作设立与安排
（1）项目部要建立急救机构，随时提供急救服务，保证及时将受伤人员和急病人员送去医院。
（2）项目部急救机构应定期培训急救人员，向职工进行急救知识教诲，添置急救药物和器材。
（3）施工现场应有受过急救培训、掌握急救技术、熟悉在事故中营救伤员技能专职或兼职急救人员，并配备急救药物和急救器材。
2、受伤出血急救办法
（1）依照出血特点、类型（处出血、内出血）和失血体现，采用对的止血办法，制止出血。
（2）采用止血带止血，其位置应接近心脏一端和紧靠伤口处。止血带不能直接缠在皮肤上，其下应加毛巾等做成平整垫子，其松紧限度以出血停止，摸不到远端脉搏为适当。
（3）普通状况下，止血带缠紧时间应不超过2～3h。且应每隔40～50min松解一次。缠止血带后，加上表白止血带缠上时间标牌，然后尽快将伤员送到医院。
3、避免伤口感染
（1）伤口包扎应采用绷带、三角巾。没有时也可采用毛巾、手帕和衣服。
（2）充分暴露伤口应先用无菌敷料覆盖伤口后，再进行包扎。
（3）包扎时应松紧适度，避免在伤口上打结。
（4）对四肢包扎，应露出指（趾）末端，以便观测肢端血液循环状况。
4、骨折急救
（1）本着“先救命、后治伤”原则解决骨折伤员。即若呼吸、心跳停止时，先使其心肺复苏；大出血时，先止血包扎，然后进行骨折固定。
（2）骨折固定应使用定性夹板和三角巾、绷带绑扎。
（3）骨折固定期应注意：小腿、大腿、脊椎骨骨折是应就地原位固定；四肢骨折时应先固定骨折处上端，然后固定下端；对开放性骨折，禁止用水冲洗伤口和敷药物，应保持伤口清洁。禁止对外露断骨送回伤口。
（4）骨折固定后，应迅速将伤员送往医院。
5、搬运伤员
（1）搬运时，应迅速检查伤员伤势并进行必要急救解决。
（2）需要将伤员拖至安全地带时，应沿伤员身体长轴向直向拖行，不应从侧面横向拖行。
（3）应使用担架或用椅子、门板或做成担架形式，应稳当、牢固，防止伤员从担架上跌落。
（4）凡头部、大腿、小腿、手臂、盆骨骨折或背部受伤者，不应让其坐在车上运送。
（5）伤员肢体断离时，不得用水冲洗断肢，应将断肢装入一塑料袋并将袋口扎好，装入另一种装冰块或冷水塑料袋中，将袋口扎好（切勿使水、冰块与断肢接触）然后用衣服包好，随伤员一起送往医院。
（6）搬运伤员时，动作要轻，避免震动，在最短时间内送往医院。
6、心肺复苏急救程序
（1）判断伤者有无意识，若无意识，应以仰卧体位放于坚实地面上。
（2）开放气道，保持伤员呼吸道畅通。
（3）伤员若无呼吸时，应进行人工呼吸。
（4）伤员无脉搏时，应进行人工循环。
（5）用担架搬运伤员时应持续做心肺复苏，中断时间不得超过5秒。
7、开放气道
（1）伤员仰卧平躺于坚实平面上，躯干应呈水平，头不可高于胸部，并使头部后仰。
（2）以拇指轻牵伤员下唇，使口微张，保持其气道畅通。
（3）头颈部受伤时，不要随意搬动伤员。
（4）伤员无法自主呼吸时，应检查口腔，有异物阻塞时，应及时排除，无阻塞时应及时进行人工呼吸。
（5）伤员能自主呼吸时，保持其气道畅通。
十二、机械配备及人员安排
1、机械配备：安装、拆卸时采用25T汽车吊一辆；运送车辆3辆。
2、人员安排：
总 指 挥：孔德山 操作人员：郝玉壮 李爱军
现场指挥：郝文印 技术负责：李爱红
安拆人员：罗兴勇 王军 权小青 熊志强 测量人员：苏海龙
十三、塔机平面布置图（见附图）
