灯具安装专项综合项目施工专项方案.doc

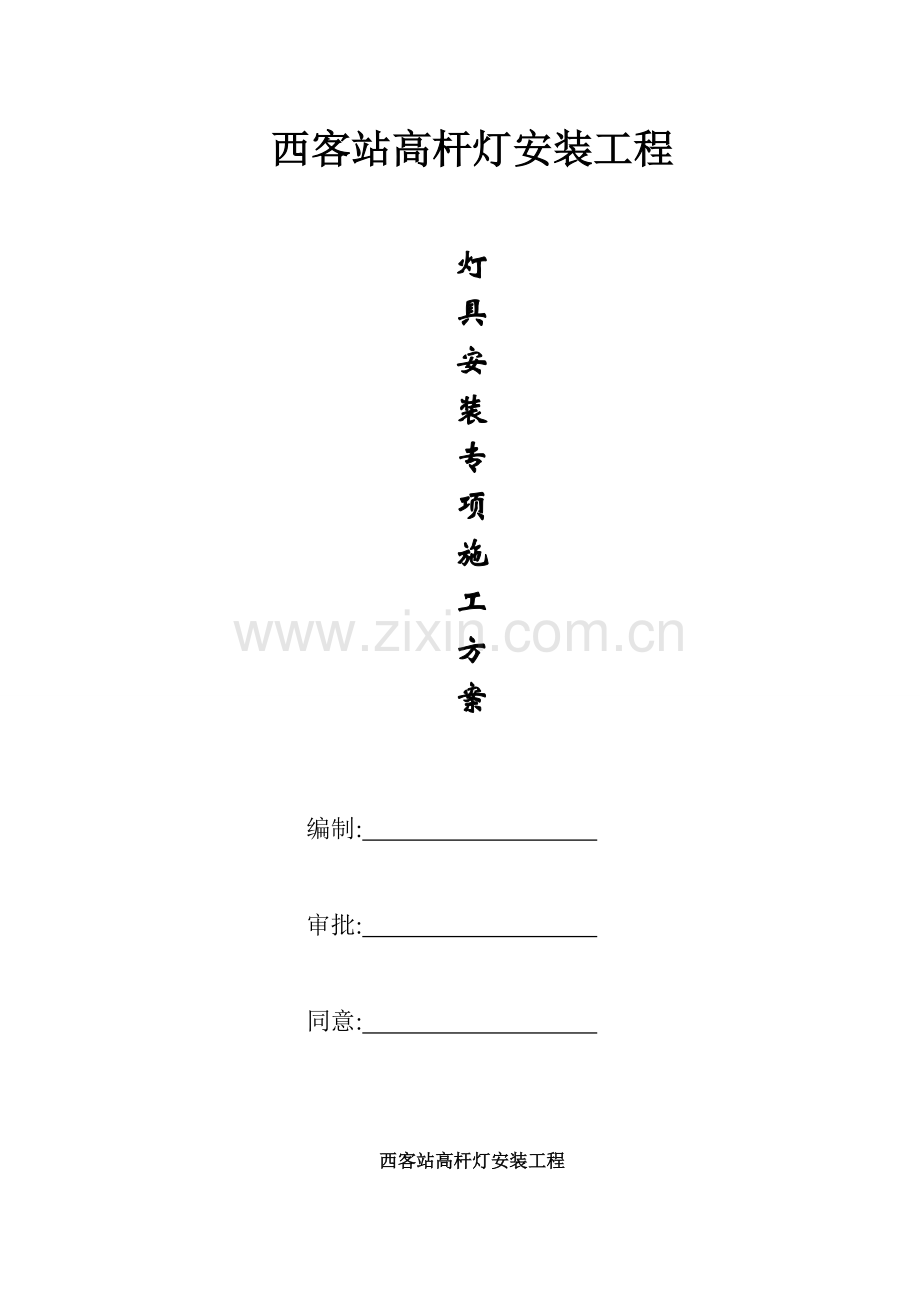

西客站高杆灯安装工程

灯
具
安
装
专
项
施
工
方
案

编制:

审批:

同意:

西客站高杆灯安装工程
灯具安装专题施工方案

一、 综述：
（一）编制依据：
1、西客站高杆灯安装工程高杆灯施工图
2、本工程设计图纸及相关技术资料。
3、国家、部颁布现行工程建设施工标准、规程、规范和验评标准。
4、我企业技术力量、机械设备及施工水平。
5、我企业以往工程施工方案及施工经验。
6、我企业内部制订ISO9001（国际质量体系认证）、ISO14001（环境体系认证）、ISO18001（职业健康安全）管理文件。
7、《建筑施工安全检验标准》(JGJ59—)(中国行业标准以下简称JGJ59—)；
8、《江西省建筑施工物料提升机安全检验实施细则》。

（二）工程概况：
西客站高杆灯安装工程在国家铁路南昌西站北广场和站前北大道旁。
西客站高杆灯安装工程灯杆安装关键包含30m高杆灯杆及10m双挑路灯灯杆吊装，灯具安装、调试，电缆敷设等。

二、 关键工程量：
序 号
项 目
规格及型号
数 量（套）
备注
1
30米灯杆、灯具
30m
2

2
10米灯杆、灯具
10m
3

三、 30m高杆灯安装关键工序及施工方法：
（一） 施工工序：
基础预埋件整理 杆体分节套接 穿入钢丝绳和电缆 头部安装 吊装 杆体垂直度调试 接通电源 灯盘安装和调试 安装灯具 调试
（二） 施工方法：
卷扬式升降高杆卷扬机和电气板出厂前已安装在杆体 内，挂钩机构和头部已组装为总成，整个系统在厂内经过组装和调试。运至现场货物分成杆体（多节组成）、头部总成、挂钩机构总成、防雨盖、灯盘和辅件（钢丝绳、电缆、避雷针、灯盘托架、电动工具等）。
1、 基础埋件整理：
清除混凝土基础表面垃圾杂物，拆除包裹在预埋件螺栓上防护物，复核各螺栓之间间距尺寸（包含对角线尺寸），确定螺栓位置尺寸和图示尺寸相符。视检螺栓螺纹无损伤，如有必需，应对螺纹进行整修，确保螺母能自由拧上。
2、 杆体套接：
在开始套接前，应将一根长度大于杆高细钢丝或铁丝自电气门穿入杆体内，用于以后穿钢丝绳和电缆引导，穿钢丝或铁丝工作应和套接杆体同时进行。（见图一）

图一
套接自杆体最下节开始，逐节向上进行。
将带有法兰基座节放置在靠近基础合适位置（将电气维护门向上放置），使法兰盘着地，用木头垫块在离基座节前端约1.5m处垫起基座节前端，使基座节前端离地，以留下足够空间用于上节杆体插套。
在基座节上标出套接深度，各节杆体之间套接深度，因杆体口径大小而异，此深度尺寸能够从图纸中找到。
在杆体两侧焊有用于挂套拉紧钢丝绳螺母，起吊时应确定位置，使上下两节螺母在同一直线位置上。
将上一节杆体用吊车吊起，使口径大一端对准基座节前端，缓慢套入，尽可能地套入较大深度，一样在该节前端垫上木垫块。
在上、下两节杆体两侧螺母上拧上螺栓，按下列示意图在杆体两侧安妥拉紧钢丝绳和手拉葫芦。
分别在杆体两侧同时收紧手动葫芦，直至达成套接深度标志，当在进行收紧时，如感觉到阻力较大，可用铁锤敲击套接部分杆体，产生震动，帮助杆体套紧，敲击时应以木板或其它物件衬垫，以免损伤杆体表面。（见图二）
图二
按上述步骤和方法，依次套接其它单节杆体。
3、 穿钢丝绳和电缆：
杆体套接完成后，将索具联接器和卷扬机主钢丝绳联接，再和预留在杆体内引导铁丝在电气门内连接固定，松开卷扬机，使主钢丝绳自卷扬筒上放开（如使用电动操纵，请参阅外置电动卷扬式升降高杆操作说明），同时在杆体另一端收拉引导铁丝，将索具联接器拉出杆体小端。将头部移至杆体前端合适位置，将三根悬挂钢丝绳无环头一端和电缆自头部套筒内穿入，经滑轮槽至头部开口穿出。然后将有环头悬挂钢丝绳另一端和索具联接器连接（电缆连接方法见图）。操纵卷扬机，收缩卷扬机主钢丝绳，使索具联接器收回并进入杆体内（进入杆内约100cm左右）。（见图三）

图三

4、 头部安装：
将已完成套接并已完成钢丝绳和电缆穿入杆体前端用物件垫起（杆体电气门向上），垫起高度应可使安装后头部离开地面。
将紧定螺栓拧在头部套筒螺母上，用吊车吊起头部，套入杆体。头部附有电缆滑轮一叉位置应和电气门在同一方位。（见图四）
图四
依次拧紧紧定螺栓，调整螺栓拧入深度，使头部套筒和杆体周围间隙基保持一致（立即头部套筒轴线和杆体轴线调整至重合）。目标是杆体竖立后，使三组滑轮转轴处于同一水平面上。
将三根悬挂钢丝绳和电缆拉向杆体下端，至电气门上方，使离地面距离能和灯盘固定点联接，用绳索将其临时绑扎在杆体上，以降低吊装时干扰。
最终在头部上安装防雨盖、避雷针和接上跨接线。
5、 吊装：
上述步骤工作完成后，请仔细检验、复核，确保无遗漏和稳妥，可准备吊装。
依据灯杆高度及现场吊装车辆安全停放区域实际情况，选择吊车及吊索具。在吊装过程中由现场责任人统一指挥，确保灯杆吊装全过程安全可靠有序进行。
经纬仪、靠尺检验垂直度，许可偏差：升降式2H/1000， 10米灯杆3H/1000且小于20（H为灯杆高度，单位为mm）。
对于卷扬升降式高杆吊装注意以下几点：
5.1 机头部在起吊和安装过程中，必需在灯杆头部下方。
5.2 起吊点应在杆体三分之二处。
5.3 起吊索具负荷必需满足杆体重量。
5.4 吊起固定位置应便于灯杆按预定方位就位。
6、 灯盘安装和调试：
将紧定螺栓拧在灯盘套筒螺母上，用吊车吊起灯盘，套入灯杆前端。依次拧紧紧定螺栓，调整螺栓拧入深度，使灯盘套筒和杆体周围间隙基础保持一致（立即灯盘套筒轴线和杆体轴线调整至重合）。
最终在灯盘上安装避雷针。
7、 穿电缆：
在穿电缆之前，应先穿入引导用钢丝或铁丝，该步工作可在杆体套接时预先完成（参见杆体套接部分），也可在杆体安上基座后进行。
在杆体前端或灯盘电缆进线孔处，将引导铁丝和电缆缠绕固定，拉动引导铁丝，配合电缆送入，将电缆穿入杆体内。
8、 灯具安装：
在灯盘预定位置上安装灯具，接线，送上电源，作亮灯二十四小时试验。

四、10m路灯安装关键工序及施工方法：
(一)施工工序：
基础预埋件整理 穿入电缆 灯具安装 吊装 杆体垂直度调试 接通电源 调试
(二)施工方法：
灯杆、灯具型号严格根据施工文件中指定型号或业主选定型号采购。根据采购灯具说明书，设专业人员及灯具厂家技术人员到现场指挥组装灯具。对组装好灯具要逐一通电测试，发觉不亮、发亮不正常立即调换，避免灯杆吊装号后，高空调换。灯杆吊装前，安装好拔梢灯臂。吊装灯杆时用8t汽车吊进行，设专员指挥，确保吊装及人员安全。灯杆丝帽要严丝合缝，并排专门人员检验每一根灯杆丝帽是否上紧，对发觉丝帽脱丝、少上一丝等问题立即说明，现场直接处理。灯杆吊装时，设专员查看灯杆垂直度，以备灯杆吊装号后偏移符合≤0.5D（D为灯杆直径）要求，避免二次吊装。
全部灯杆吊装完成后，排专员检验灯具明亮情况，发觉不亮灯具时应做统计，立即和厂家技术人员联络，找出不亮灯具原因，更换不亮或达不到规范要求灯具。灯具更换后，应再次检验灯具明亮情况，确保每一盏灯正常工作。最终，报监理工程师检验。

五、施工进度计划：
计划总工期以业主要求时间为准.本工程计划进度分为几阶段：第一阶段为10米灯杆安装，施工进度计划为现场实际定；第二阶段为30米灯杆安装，施工进度为现场实际定，待灯杆基础达成强度要求后在业关键求时间内安装结束。

六、现场质量管理：
（一） 质量管理网络：企业总工

分企业总工

分企业专职质量员

企业质检科
项目质量员

施工班组

（二）关键质量条例：
1、在施工前做好图纸会审、设计交底、技术交底等工作，处理图纸疑问，编制具体施工方案，确保工程质量优良。
2、材料材质、型号、规格必需符合设计要求，材料合格证或质保书齐全。
3、做好施工过程配合，互控工作，隐蔽工程、关键工序按质量确保程序进行。
4、做好技术资料统计，保管编辑工作按时上报质量统计日报，正确处理好质量和进度关系。
七、安全管理:
（一） 安全管理确保体系：

企业安全科

分企业领导

项目经理

项目安全员

安装班组
调试班组

（二）关键安全条例：
1、严格实施各项安全规章制度，遵守各项安全技术操作规程。
2、分项工程开工前由项目责任人进行安全技术交底。
3、牢靠树立安全意识，严格遵照企业质保体系要求“安全生产管理程序”组织生产施工，特殊工种持证上岗。
4、定时召开安全生产例会，立即处理施工过程中安全隐患，果断杜绝违章作业现象，项目部建立安全管理台帐。
5、企业和外包队签署安全生产协议，给新工人召开安全生产会议，学习安全知识。
6、施工用电设备均应可靠接地或接零保护，施工电箱内须配置漏电保护设备，并每个月检测。
7、现场设备吊装作业持证上岗，做好安全做工。
（二）安全生产管理和文明施工
1、全部参与施工人员必需严格遵《施工安全技术规程》和业主/地方政府相关安全管理制度，并接收监督检验，入场前需进行安全教育，进入现场必需戴好安全帽，作业时按要求穿戴好防护用具。
2、作业人员要按要求穿戴好劳保用具，高处作业要系挂好安全带，搭设合格脚手架。
3、所用工机具、索具等必需严格检验，不合格产品严禁使用。现场机具工具及材料等堆放整齐，全部拆除构件立即运出现场，做到文明施工。
4、现场起重吊装作业设临时警戒线和警示标志，严禁行人和车辆通行，应设置吊装安全警戒区，设专员监护，严禁无关人员进入。
5、起重吊装作业，必需持证上岗，严格实施吊装方法，对使用索具要进行仔细检验。吊装指挥必需分工明确，统一指挥，有旗有哨，信号清楚。
6、施工现场拉运、吊装等工作要有专员指挥和明确施工方法。指挥人员、作业人员全部应站于吊物下方2米以外，待吊物落稳后，方可靠近摘索具。
7、高处作业人员使用工具袋，预防所用工具、材料上下投掷。作业时妥善保管工具和配件以免其坠落，施工暂停或结束时把全部工具、配件和零碎材料搜集起来放在稳妥位置。
8、全部进入施工现场人员必需按项目统一要求，正确佩带安全帽、安全带、劳保鞋、防护眼镜、劳保手套等个人防护用具，安全防护设施必需和主体同时施工，“四口”、“临边”必需采取防护方法，严禁高处抛物，严禁私自攀登栏杆。
9、参与施工人员必需熟悉施工现场情况，熟悉工作内容、施工程序、检验要求等，并严格按施工技术方案要求进行施工。
10、施工作业过程中必需提前作好防雨、防潮、防滑方法，夜间施工必需有足够照明。
11、其它相关事项严格实施要求及各工种操作规程和企业规程及方案确保方法。
12、风险评价
（1）.风险评价
作业活动
作业步骤分解
危 险 源
特 征
现行控制方法
暴露于风
险中人员
（E）
伤害可能性
（L）
伤害严重度
（C）
风险
水平
（D）
补充
措 施
风险　
等级

吊装
机械伤害
伤人或设备
按吊车操作规程实施
3
3
1
9

五级

（2）吊装作业危险性分析表：
序号
作业环境
危险原因
控制方法
责任人
1
吊装作用
机具、索具选择
捆绑不妥
捆绑牢靠

无溜绳
采取溜绳
人员违章进入
吊装物坠落范围内
起吊重物下
严禁站人
物品摆放不规范
物品摆放规整

八、关键施工机械和施工人员组织：
（一）机械：

关键机械设备配置计划表
序号
机械或设备
型号
单位
数量
备注
1
汽车吊
25 T
台
1
吊装灯杆
2
汽车吊
8T
台
1
套接灯杆
2
手拉葫芦
3 T
台
4
套接灯杆
3
载货汽车
25T
辆
2
灯具运输
4
高空作业车
徐工XZJ5030J6KZ12A
辆
1
灯具调试
5
大型扳车

台
2

6
手推车

台
2

7
0.75工具车

台
1

8
经纬仪

台
1

9
各类电工工具

套
1

10
液压钳

把
2

11
兆欧表

台
1

12
发电机组

台
1

13
手持磨光机

套
1

14
冲击钻、电锤

套
1

15

（二）施工人员：
劳动力配置计划表
序号
工 种
人 数
备注
1
吊装驾驶员：
2人

2
拼接施工人员：
8人

3
现场施工员
1人

4
起重人员：
2人

5
电气操作人员
2人

6
现场安全员
1人

九、 各灯具规格及参数
30M高杆灯：
1、灯 杆：总高30米/热镀锌喷塑(乳白色)，杆径上部直径300mm，
下部直径650mm，分三节套接，壁厚从下至上分别为 10mm,9mm,8mm，
底部法兰1000mm*1000mm，厚30mm
2、光源功率：18*LED180W

10M路灯：
1、灯 杆：高10米/热镀锌喷塑，杆径直径89+125+89mm，
壁厚4.5mm，底部法兰400*400mm，厚14mm
2、光源功率：180W+120W
