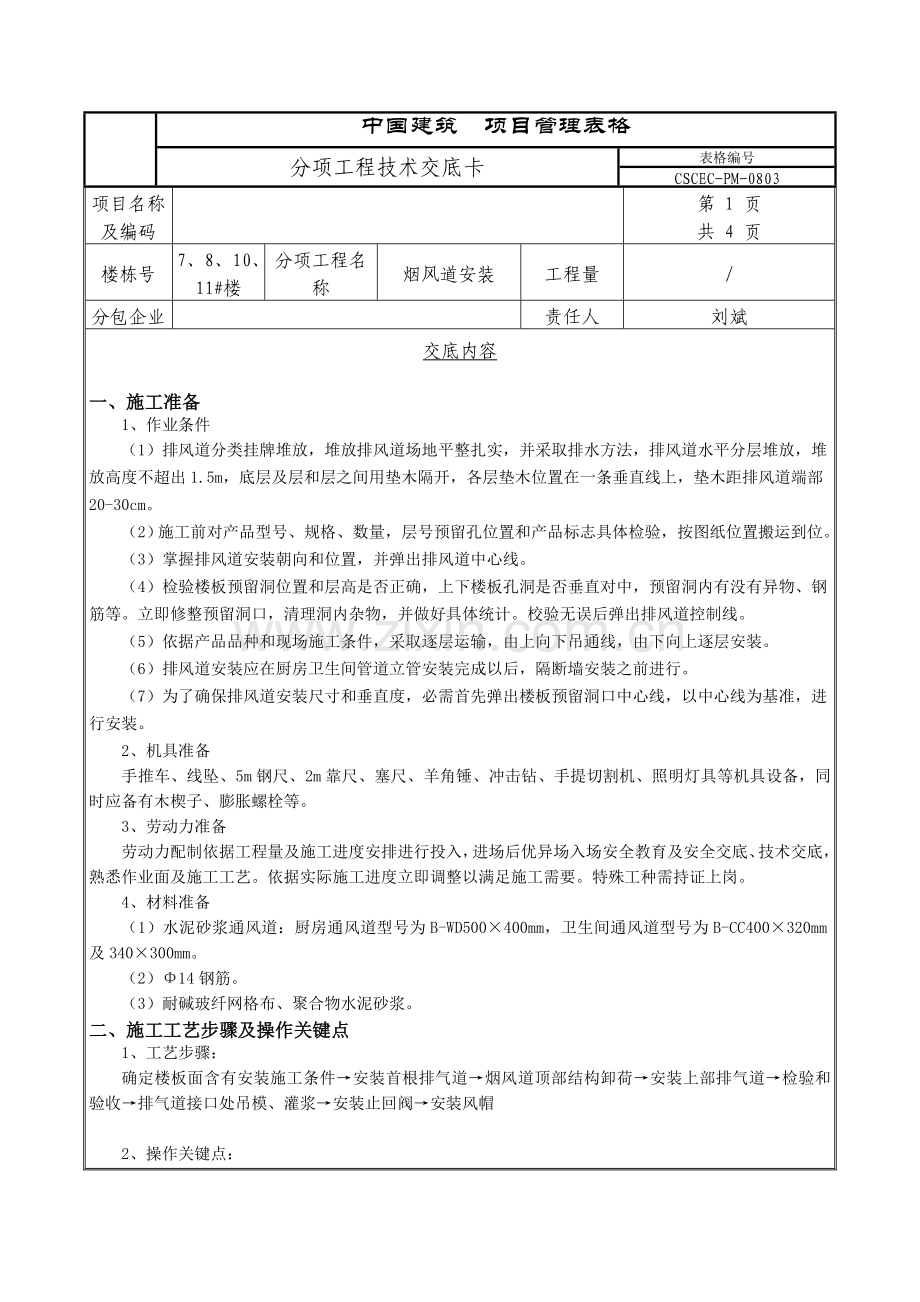

分项工程技术交底卡
表格编号
CSCEC-PM-0803
项目名称及编码

第 1 页
共 4 页
楼栋号
7、8、10、11#楼
分项工程名称
烟风道安装
工程量
/
分包企业

责任人
刘斌
交底内容

一、施工准备
1、作业条件
（1）排风道分类挂牌堆放，堆放排风道场地平整扎实，并采取排水方法，排风道水平分层堆放，堆放高度不超出1.5m，底层及层和层之间用垫木隔开，各层垫木位置在一条垂直线上，垫木距排风道端部20-30cm。
（2）施工前对产品型号、规格、数量，层号预留孔位置和产品标志具体检验，按图纸位置搬运到位。
（3）掌握排风道安装朝向和位置，并弹出排风道中心线。
（4）检验楼板预留洞位置和层高是否正确，上下楼板孔洞是否垂直对中，预留洞内有没有异物、钢筋等。立即修整预留洞口，清理洞内杂物，并做好具体统计。校验无误后弹出排风道控制线。
（5）依据产品品种和现场施工条件，采取逐层运输，由上向下吊通线，由下向上逐层安装。
（6）排风道安装应在厨房卫生间管道立管安装完成以后，隔断墙安装之前进行。
（7）为了确保排风道安装尺寸和垂直度，必需首先弹出楼板预留洞口中心线，以中心线为基准，进行安装。
2、机具准备
手推车、线坠、5m钢尺、2m靠尺、塞尺、羊角锤、冲击钻、手提切割机、照明灯具等机具设备，同时应备有木楔子、膨胀螺栓等。
3、 劳动力准备
劳动力配制依据工程量及施工进度安排进行投入，进场后优异场入场安全教育及安全交底、技术交底，熟悉作业面及施工工艺。依据实际施工进度立即调整以满足施工需要。特殊工种需持证上岗。
4、材料准备
（1）水泥砂浆通风道：厨房通风道型号为B-WD500×400mm，卫生间通风道型号为B-CC400×320mm及340×300mm。
（2）Φ14钢筋。
（3）耐碱玻纤网格布、聚合物水泥砂浆。
二、施工工艺步骤及操作关键点
1、工艺步骤：
确定楼板面含有安装施工条件→安装首根排气道→烟风道顶部结构卸荷→安装上部排气道→检验和验收→排气道接口处吊模、灌浆→安装止回阀→安装风帽

2、操作关键点：
1）排风道抬运：排风道运至现场，在现场抬运管体时，必需用双手兜底平抬，轻抬轻放，严禁碰撞，损坏制品，严禁人员在排风道上踩踏。
2）7#楼、8#楼烟风道从首层开始安装，10#楼、11#楼从3层开始安装。首根风道安装前，将底部结构平台上排气道位置线找出，并用1:2水泥砂浆找平地面；对上下层结构板之间垂直间距进行符合，首根排气道上口标高要求比上层结构面标高低30～50mm。

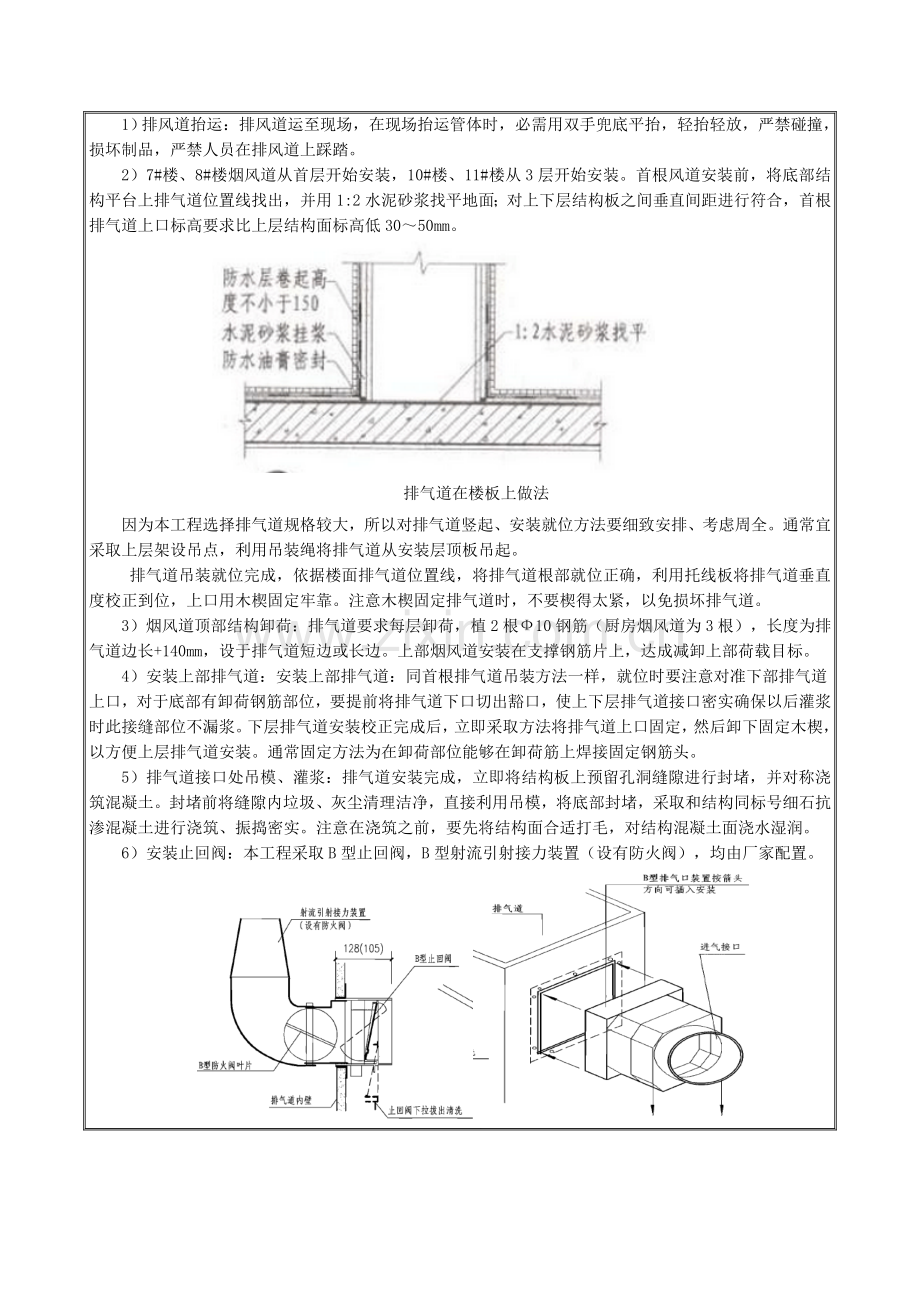

排气道在楼板上做法
因为本工程选择排气道规格较大，所以对排气道竖起、安装就位方法要细致安排、考虑周全。通常宜采取上层架设吊点，利用吊装绳将排气道从安装层顶板吊起。
排气道吊装就位完成，依据楼面排气道位置线，将排气道根部就位正确，利用托线板将排气道垂直度校正到位，上口用木楔固定牢靠。注意木楔固定排气道时，不要楔得太紧，以免损坏排气道。
3）烟风道顶部结构卸荷：排气道要求每层卸荷，植2根Ф10钢筋（厨房烟风道为3根），长度为排气道边长+140mm，设于排气道短边或长边。上部烟风道安装在支撑钢筋片上，达成减卸上部荷载目标。
4）安装上部排气道：安装上部排气道：同首根排气道吊装方法一样，就位时要注意对准下部排气道上口，对于底部有卸荷钢筋部位，要提前将排气道下口切出豁口，使上下层排气道接口密实确保以后灌浆时此接缝部位不漏浆。下层排气道安装校正完成后，立即采取方法将排气道上口固定，然后卸下固定木楔，以方便上层排气道安装。通常固定方法为在卸荷部位能够在卸荷筋上焊接固定钢筋头。
5）排气道接口处吊模、灌浆：排气道安装完成，立即将结构板上预留孔洞缝隙进行封堵，并对称浇筑混凝土。封堵前将缝隙内垃圾、灰尘清理洁净，直接利用吊模，将底部封堵，采取和结构同标号细石抗渗混凝土进行浇筑、振捣密实。注意在浇筑之前，要先将结构面合适打毛，对结构混凝土面浇水湿润。
6）安装止回阀：本工程采取B型止回阀，B型射流引射接力装置（设有防火阀），均由厂家配置。

7）安装风帽：用M10水泥砂浆将风帽口盖板平置于风帽底座上，应注意盖板中心线和烟道中心线一致，将排气风帽接口钢板圈，对准盖板预留孔，用膨胀螺栓和盖板固定，并在连接处用沥青油膏封口，做防渗处理。

排气道出屋面做法
8）检验和验收：施工人员在安装操作中，随时对安装烟风道进行检验校正，在接缝灌浆前，必需对该烟风道安装垂直度进行复查，若有偏差，立即处理。
烟风道安装完一层，组织现场监理工程师进行验收，合格后立即办理相关验收手续。
9）本交底未尽事宜详建筑设计图纸及13BJZ18厨卫ZDA排气道系统图集。
三、质量要求及验收标准
1、排风道管体内外表面平整；
2、排气道采取钢丝焊网进行加强，壁厚为15厚；
3、排气道和墙体交接处缝隙，用砂浆堵缝，外粘贴玻纤网格布；
4、样板先行：施工前完成工序样板审批和交底，施工早期要尤其关注各施工队是否按工序样板实施；
5、排气道安装必需由下而上依次进行；
6、排气道安装就位后，应在楼板顶预留孔洞之间缝隙处职称楼板底模，用C20细石混凝土分两次将缝隙密封填实，并做好防水处理；
7、排风道安装完成一层，必需进行报验，合格后再进行上层安装；
8、排风道安装许可偏差：
序 号
项 目
允 许 偏 差（mm）
检 查 方 法
1
位置偏差
±5
尺 量 检 查
2
垂 直 度
3
吊 线 检 查
3
上口标高
±10
检 查 尺 量
4
和结构接触处阴角方正
3
200mm方尺和塞尺检验
四、成品保护
1、烟风道进场必需要有指定地点进行堆放，码放必需整齐，层层放垫木，码放高度不得超出3根烟风道。排风道上口应立即用木板盖死，以防杂物侵入风道内。
2、烟风道属于水泥薄壁安装构件，设计强度比较低，所以在运输、安装时要尤其注意对其保护，搬运时要使烟风道整体受力，不可单使烟风道某一面壁受力，以免损坏。
3、安装完成，对烟风道也要加强保护，尤其时手推车等工具不得碰撞烟风道，对靠近走道烟风道要有遮挡保护方法。
五、安全文明施工技术方法
1、现场甲、乙方施工机械、电源箱体、临时用电、危险地带不得私自动用、借用或使用需取得甲、乙方同意，并由专员联络、专员使用、专员送还。
2、严禁在施工现场和材料堆放区使用明火。
3、结构洞口现均已用竹胶板封堵好，烟风道安装时，要求拆除一层、安装一层，不得一次拆除太多，造成安全方面隐患。
4、进入现场必需戴好安全帽，不得在现场抽烟，不得酒后上岗作业，不得穿拖鞋、高跟鞋进入施工现场。
5、严禁随意乱扔垃圾，严格要求做到“工完料净场清”。
