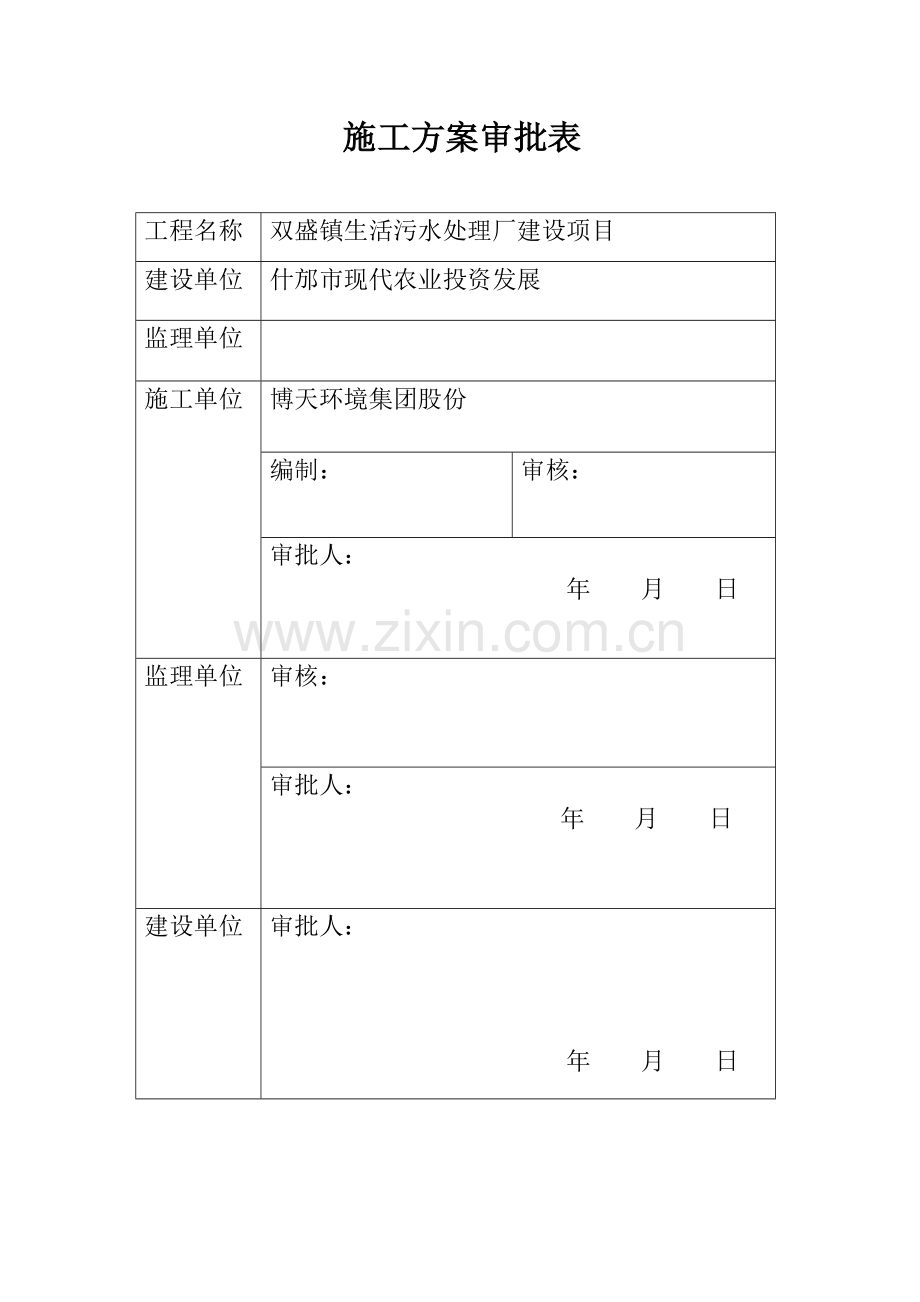

施工方案审批表

工程名称
双盛镇生活污水处理厂建设项目
建设单位
什邡市现代农业投资发展
监理单位

施工单位
博天环境集团股份
编制：
审核：
审批人：
年 月 日
监理单位
审核：
审批人：
年 月 日
建设单位
审批人：

年 月 日

一、编制依据
1、现场和周围实际勘探情况；
2、施工图纸
3、《施工现场临时用电安全技术规范》（JGJ46-）
4、《施工用电检验评分表》（JGJ59-）。
二、工程概况
本工程为双盛镇生活污水处理厂建设项目工程，由中国轻工业成全部设计工程设计，其设计概况以下：
本工程位置：什邡市双盛镇。
本工程地上房屋建筑面积约为350m2，单层框架结构，其它关键为污水处理构筑物及场内管网及道路，关键包含格调整栅池及提升泵房、A/A/O生化池及沉淀过滤池（一期）、回流及剩下污泥泵房、深度盘式过滤池、紫外线消毒渠、流量计渠及回用水池等。
三、临时用电
（一）关键施工用电设备及负荷情况
现场用电关键为施工用电，除施工用电为三相用电外，其它为单相用电。施工高峰期有4个施工班组同时作业，故施工临时用电组织设计以最高峰为关键计算依据。

式中：K1=0.5 K2=0.5 K3=0.8 K4=1.0
P—供电设备总需要容量（KVA）
P1—电动机额定功率 ∑P1=67.4（KVA）
P2—电焊机额定功率 ∑P2=40（KVA）
P3—室外照明容量 ∑P3=10（KVA）
cosφ—电动机平均功率因数（依据现场实际情况取0.8）
P=1.05×（0.5×67.4÷0.80+0.5×40+0.8×10）=73.63（KVA）
建设方提供变压器180KVA，能够满足施工需要。

施工设备及负荷参数一览表
序号
机械名称
规格型号
生产厂家
数量 (台)
功率 (KW)
累计 (KW)
1
钢筋切断机
GJ40

1
5.5
5.5
2
钢筋弯曲机
WT40-1

1
4
4
3
混凝土振动器
ZN50

4
1.1
4.4
4
电焊机
By-160

2
20
40
7
污水泵

9
5.5
49.5
7
圆盘锯

1
4
4
9
室外照明

2
5
10

累计

207.9
（二）导线敷设
在进门左侧设置一级配电箱（见下图：一级配电箱平面示意图），然后经过埋敷电缆引至配电房，再进行二级配电，在基坑内各支线采取架杆（具体见附件：临时用电部署简图）。

一级配电箱平面示意图

（三）设计配电系统
1.基础保护系统
本工程临时用电采取TN-S接地，接零保护系统，根据TN-S系统要求设置：
1.1 经过总漏电保护器工作零线和PE线即分开，尔后不得再做电气连接； PE线不许断线，PE线上不许安装开关和熔断器，工作零线必需经过总漏电保护器，保护零线反复接地不得少于三处，分别设置于供配电系统首端、中间、末端处，每处反复接地电阻值不应大于10Ω。
1.2 工作零线N只作用在单相照明负载及热水器等220V回路；全部用电设备（包含配电箱、开关箱）在正常情况下不带电金属外壳必需和保护零线连接。保护零线不能接负载，其中保护零线和其它各导线颜色要区分开来，应用绿/黄双色线。在电缆选择上，根据安全用电规范标准，整个施工现场均使用五芯电缆。电缆电线沿墙敷设时应分段用绝缘子或塑料线固定，严禁使用金属裸线作绑线。
1.3 施工现场中所使用配电箱、开关箱，对固定式配电箱安装高度要求箱中心和地面垂直距离大于1.4米；手持式电动机具采取移动式开关箱，内装隔离开关和漏电保护器。进出配电箱、开关箱电源导线只能下进下出。在导线进出口处应加强绝缘方法，并将导线卡固。整个现场采取两极或三级漏电保护，
总配电箱和分配电箱及开关箱中额定漏电动作电流和额定漏电动作时间应做合理配置，上级漏电保护器额定漏电动作电流不应小于下一级额定漏电动作电流或是所保护线路设备正常漏电电流两倍。总配电箱选择中灵敏度漏电报警和延时型保护器，漏电动作电流值I>30Ma,额定漏电动作时间T>0.1s,不过I·T<30mA·s；开关箱选择漏电动作电流I<30 mA，而尤其潮湿条件下其额定漏电动作电流不应大于15mA，额定漏电动作时间T<0.1s漏电保护器。使其含有分级分段保护功效。箱内清洁无杂物，线路部署整齐有序，电箱有门有锁，有防雨方法。分配电箱和其控制固定式用电设备水平距离应保持在3m以内。
1.4 现场临时用电线路大部分电缆埋地敷设或架空，盖板铺设，不方便铺设盖板必需确保埋地深度超出0.6m。
2.配电系统设置规则
本施工临时用电工程基础供配电系统按三级设置，两级漏电保护，按以下规则设置：
2.1 分级分路：由配电柜开始，分出七个分路，向七个分配电箱配电；从这七个分配电箱中分若干分路向若干开关箱配电；从三级开关箱向用电设备配电实施“一机一闸”制，不存在分路，即每一开关箱只连接控制一台和其相关用电设备（含插座），包含一组不超出30A负荷照明器，或每一台用电设备全部有其独立专用开关箱。任何用电设备均不得越级配电，即其电源线不直接连接于分配电箱或总配电箱，任何配电装置不得挂接其它临时用电设备
2.2动照分设：动力配电箱和照明配电箱标准上分别设置，若动力和照明合置于同一配电箱内共箱配电，则动力和照明分路配电；动力开关箱和照明开关箱分箱设置，不存在共箱分路设置问题。
2.3 压缩配电间距：分配电箱设置在用电设备或负荷相对集中场所；分配电箱和开关箱距离不超出30m；开关箱和其供电固定式用电设备水平距离不宜超出3m；
2.4 在整个现场临时用电工程中，总配电箱中装设漏电开关，全部开关箱中也装设漏电开关，而且在全部分配电箱应装设总隔离开关、分隔离开关和总断路器、分路断路器、分路熔断器和漏电保护器。漏电保护器应装在总配电箱、开关箱靠近负荷一侧，且不用于开启电气设备操作。
2.5 保护零线实施是临时用电第二道安全防线。
三级配电系统基础结构形式以下图：

三级配电系统示意图
一级配电柜

二级分配电箱

二级分配电箱

… … … …

开关箱
开关箱
开关箱
开关箱
开关箱
照 明
开关箱

移动箱*2

钢筋弯曲机
焊 机
钢筋切断机机
圆盘锯
焊 机

水泵及振动电机

3.配电装置
3.1 总配电箱电器配置和电器连线
总路设置总漏电开关，还装设总隔离开关、分路隔离开关和总熔断器、分路熔断器；
隔离开关设置于电源进线端，含有能够可见分断点并能同时断开电源全部极。总配电箱电器配置连线以下图：

3.2 分配电箱电器配置和电器连线
3.2.1分配电箱中设置漏电开关；
3.2.2隔离开关设置于电源进线端；
3.2.3分配电箱中装设隔离开关和短路和过载保护器，其配置次序依次是隔离电器、短路和过载保护器。
分配电箱电器配置连线以下图：

通常三相动力开关箱电器配置接线图以下所表示：

单相照明开关箱电器配置和连线以下图所表示：

（四）接地和防雷设计
1、接地装置
接地装置分为工作接地和反复接地两种形式。电力变压器或发电机处接地装置称为工作接地，其电阻值不得大于4欧姆；配电柜（或总配电箱）、设备、配电线路中间处和末端处所做接地装置称为反复接地，其电阻值不得大于10欧姆。
接地装置由接地体和接地线组成。接地体通常采取扁钢、钢管或圆钢，不得采取铝导体或螺纹钢材，接地体通常由2至3条导接并联而成，接地体埋深应大于2.5m；接地线通常采取扁钢或铜芯导线，每一接地装置接地线应采取2根以上导体，在不一样点和接地装置做电气连接。
依据本工程实际情况，在电力变压器处设置工作接地。同时，在配电房、全部一级分配电箱、塔吊、电梯和井架等处分别设置反复接地。
接地线
接地装置示意图,以下图：
接地体

地平面
·
…… … … …… … ……
…… …… … … … … ≥2.5m
2、防雷装置
防雷装置由接闪器，防雷引下线和接地体组成。防雷装置冲击接地电阻值不得大于30欧姆。
接闪器通常采取铜棒、铜管或镀锌钢管制作。机械设备上接闪器长度通常为1米至2米。
防雷引下线通常采取导线或扁钢制作。机械设备防雷引下线可利用其金属结构体，但应确保电气连接。
接地体通常采取角钢、钢管或圆钢制作，不得采取铝导体或螺纹钢材。接地体通常由2至3条导体并联而成，埋深应大于2.5m。
（五）用电安全技术方法和管理制度
1.施工用电安全技术方法
1.1 电气作业必需由经技术培训考评合格后持有效特种作业上岗证电工完成,严禁非电工完成电工作业。
1.2 电工必需熟悉《施工现场临时用电安全技术规范》,并根据其要求要求进行作业,对电气设备和工具要定时检验和调试,不合格者,停止使用。
1.3 一切手持电动工具及机械设备必需符合国家标准，产品专业标准及安全
规范要求，加强检验．维修等步骤管理，做好接零保护方法，并定时检验保护
零线接触是否良好。
1.4 通常情况下，不要带电作业，尤其是危险场所（如工地场地狭窄，工作场地有对地２２０Ｖ以上导体等）严禁带电作业；特殊情况下需带电作业时，必需严格实施监护制度，确保有足够安全距离，并制订出科学合理安全操作技术方法和操作技术规程。
1.5 真做好三级配电，两级漏电保护工作。技术参数符合规范要求，并要求检验漏电保护器性能情况，确保其动作灵敏可靠；
1.6 坚持＂一机、一闸、一漏、一箱＂供电标准，预防＂一闸多机＂带来意外伤害事故。
1.7 使用性能合格铁制配电箱，方便于整体保护接零，各电箱有防雷方法，有门有锁。
1.8 加强对供电导线绝缘检验，凡绝缘破损或达不到安全技术要求导线严禁通电使用。
1.9 在作接地装置时，应考虑土壤干、湿、冻结等季节性改变对土壤电阻率影响，接地电阻值在四季中全部要符合规范要求。
1.10 在雷雨季节，应加强对电气设备防雨方法检验，同时对塔机防雷装置进行检验，确保起冲击接地电阻值在要求范围内。
1.11电气作业人员要加强施工现场用电设备巡视维修工作，在检修时严格实施＂工作牌＂制度，应悬挂＂有些人操作，严禁合闸＂标志牌，并有专员监护。
1.12 电缆架空敷设时，应沿墙壁或电杆设置，并和绝缘子固定，严禁用金属裸线作绑线，室外架空高度大于3M，室内大于2.5M。水平沿墙敷放或门口固定最低点不得小于1.8M。
1.13 工地一切用电设备必需由电工接线和管理，不得私自架设和装电路，电工必需持证上岗，严禁违章操作。
1.14电工在接线、电气设备安装时，应根据施工设计和相关电气安全技术规程进行作业，应正确使用绝缘防护用具和经定时检验校验绝缘检验工具。电气操作人员严格实施电工操作规程。
1.15 电工人员严禁带电操作，线路上严禁带负荷接线，正确使用电工器具。
1.16 电气设备金属外壳必需做接地、接零保护。
1.17 电气设备所用保险丝，严禁用其它金属丝替换，而且需和设备容量相匹配。
1.18 移动式照明，必需采取安全电压。
1.19 施工现场临时用电施工，必需实施施工组织设计和安全操作规程。
1.20 开机前认真检验开关箱内控制开关设备是否齐全有效，漏电保护器是否可靠，方能使用。严禁赤手触摸一切带电绝缘导线。
1.21 下班后1小时必需把总电制关好并把电箱门锁上。
1.22 电工必需定时检验全部漏电开关是否正常，并认真登记安全生产检验统计。
1.23 开关箱距操作者水平距离不超出3米，按钮开关不能安装在交流接触器一侧。
1.24 开关箱内严禁放任何杂物，箱不能堆放沙子、水泥、白灰、水泥袋等，且灌木、杂草要清除洁净。
1.25 固定配电、开关箱中心点距地面高度为1.4M，且安装牢靠，要含有防尘、防雨功效。移动式配电、开关箱应装设在坚固、稳定支架上，其中心点于地面垂直距离为0.8M。
1.26 开关箱必需完整无缺，并配上锁，锁匙由专员保管。
1.27 开关箱必需有当心触电标志。
1.28 三级漏电保护开关额定漏电动作电流应小于30mA，额定漏电动作时间应小于0.1S。
1.29 其它要求参考《施工现场临时用电安全技术规范》JGJ46-。
2.施工用电安全制度
2.1 坚持“安全第一、预防为主”方针，主动配合施工现场多种管理要求；
2.2 坚持落实实施“ＴＮ－Ｓ”系统各项要求；
2.3 坚持电气作业人员必需持证上岗，严禁无证作业，严禁酒后作业；
2.4 坚持使用电器元件必需验收，严禁使用不合格产品；
2.5 依据用电方案合理部署用电设备，预防乱接而过载；
2.6 坚持施工现场巡视工作制度，发觉问题立即整改；
2.7 坚持工作牌制度，明确工作任务和安全方法；
2.8 坚持工作监护制度，确保检修工作安全性；
2.9 坚持工作间断、转移和终止制度，确保工作合理性和安全性；
2.10 坚持交接班制度，正确掌握现场用电动态；
2.11 严格实施配电房管理要求，严禁非工作人员入内。
3.电工值班制度
3.1 值班电工必需遵守项目制订各项安全管理要求和劳动纪律；
3.2 严禁值班时喝酒，严禁酒后作业；
3.3 进入施工现场必需戴好安全帽，在进行维修作业时遵守安全操作规程和安全技术规范；
3.4 在安装和维修电器时，必需严格实施“TN-S”系统各项要求，作好保护接零工作；
3.5 加强现场巡视工作，将事故消亡在萌芽阶段；
3.6 坚持交接班制度，让接班电工更正确掌握现场用电动态；
3.7 值班期间，非工作人员不得到值班室喝酒、赌博，严禁进入配电房，违者将受四处罚。
4.电气维修维护制度
4.1 电气维修维护必需由持有效特种作业上岗证电工进行，严禁无证作业；
4.2 电气维护人员进入施工现场必需戴好安全帽；
4.3 严禁工作人员酒后人员作业；
4.4 电气维修维护作业必需有确保安全组织方法和技术方法：
4.4.1 组织资料
4.4.1.1 电气值班和巡视检验制度；
4.4.1.2 工作牌制度；
4.4.1.3 工作许可制度和工作监护制度；
4.4.1.4 工作间断、转移和终止制度；
4.4.2 技术方法
4.4.2.1 停电
4.4.2.2 验电
4.4.2.3 接设接地（零）线
4.4.2.4 悬挂标志牌和装设遮挡
4.5 在工作交接班时，认真填写交接班统计
5.防火方法
5.1 在电箱侧边设置干砂或干粉灭火机。
5.2 当发生电火灾时应立即切断电源，用干砂灭火，或和干粉灭火机灭火，严禁使用导电灭火剂灭火。
5.3 电焊机施焊时周围严禁有易燃、易爆物品，并配置灭火器材。
（六）配电箱说明
1.移动工具插座箱说明
1.1 移动工具插座箱宽×高×厚=300㎜×200㎜×200mm；
1.2 无须设置零线端子，在进线首处安四孔插座；
1.3 底板为绝缘板，箱侧有挂耳孔；
1.4 箱体带防雨帽，有门有锁；
2.大功率搅拌机开关箱说明
2.1 当设备功率大于5.5KW时其隔离开关不能用闸刀开关，但其电流可依据实际情况采取40A或100A漏电保护器；
2.2 箱体尺寸为宽×高×厚=350㎜×450㎜×250mm；
3.弯曲机开关箱说明
3.1 箱体尺寸为宽×高×厚=350㎜×450㎜×250mm；
3.2 按钮采取LA19～11A.380V/5A按钮。
4.井架提升机开关箱说明
4.1 开关箱配置三孔按钮（前进、停止、后退），用线接于箱外，用手拿着操作，安全可靠；
4.2 固定在支架上。
5.潜水泵开关箱说明
4.1按规范要求安装专用漏电保护器；
4.2 固定在支架上。
6.电焊机开关箱说明
5.1 按规范要求包含对焊机在内多种焊接设备全部要求安装专用漏电保护器；
5.2 电焊机还需安装防漏电装置。
7.生活区配电箱说明
7.1 箱体带防雨帽，有门有锁，电线均从箱底进出；
7.2 IΔ≤30mA；
7.3不作支架，悬挂于墙上。
8.现场办公区域配电箱说明
8.1 箱体带防雨帽，有门有锁，电线均从箱底进出；
8.2 IΔ≤30mA；
8.3 不作支架，悬挂于墙上。
9.宿舍临时用电说明
9.1 宿舍临时用电严格实施“TN-S”系统；
9.2 灯具金属外壳保护接零；
9.3 其它均为36W日光灯；

附件：临时用电部署简图

临时用电部署简图:
