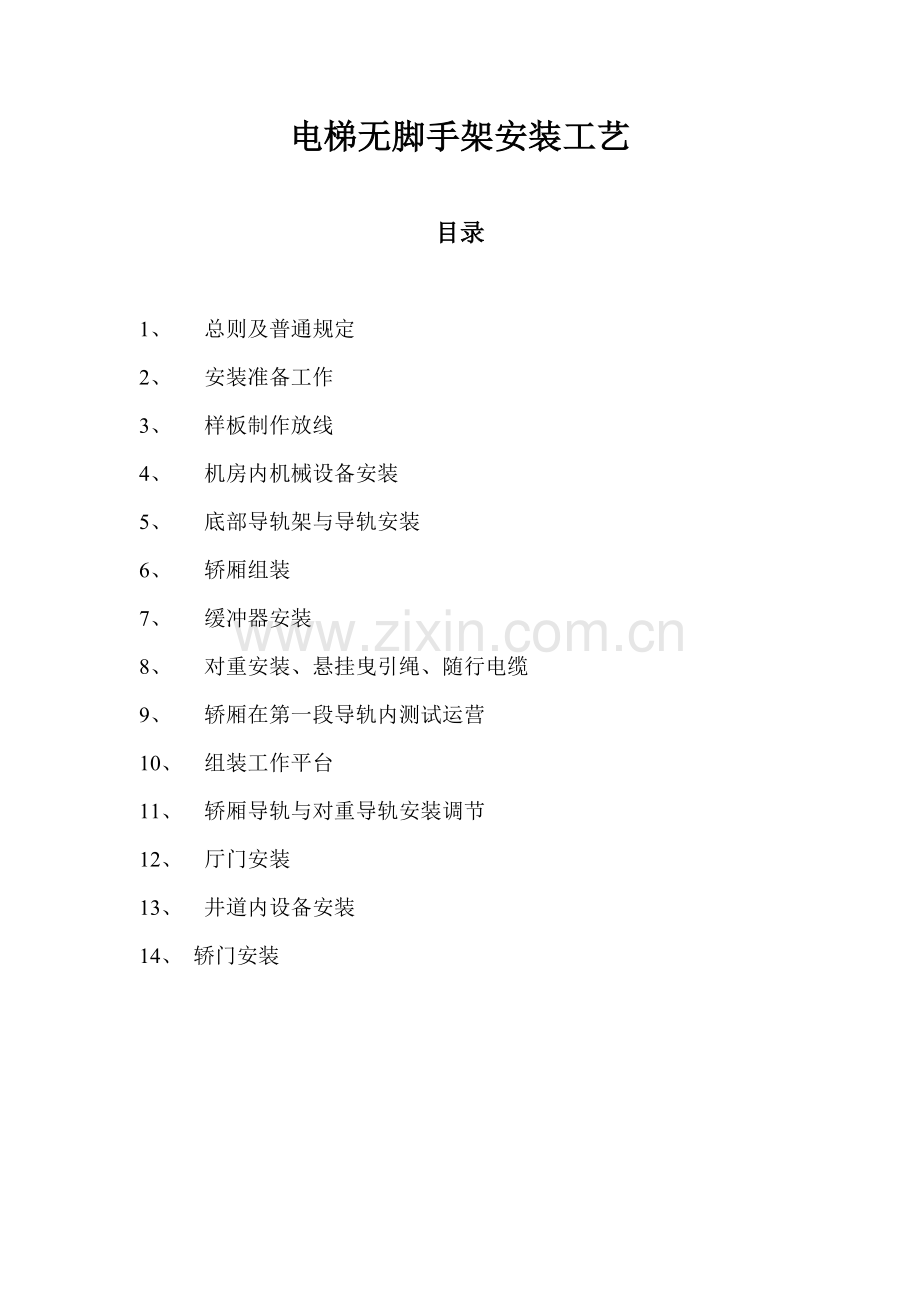

电梯无脚手架安装工艺

目录

1、 总则及普通规定
2、 安装准备工作
3、 样板制作放线
4、 机房内机械设备安装
5、 底部导轨架与导轨安装
6、 轿厢组装
7、 缓冲器安装
8、 对重安装、悬挂曳引绳、随行电缆
9、 轿厢在第一段导轨内测试运营
10、 组装工作平台
11、 轿厢导轨与对重导轨安装调节
12、 厅门安装
13、 井道内设备安装
14、 轿门安装

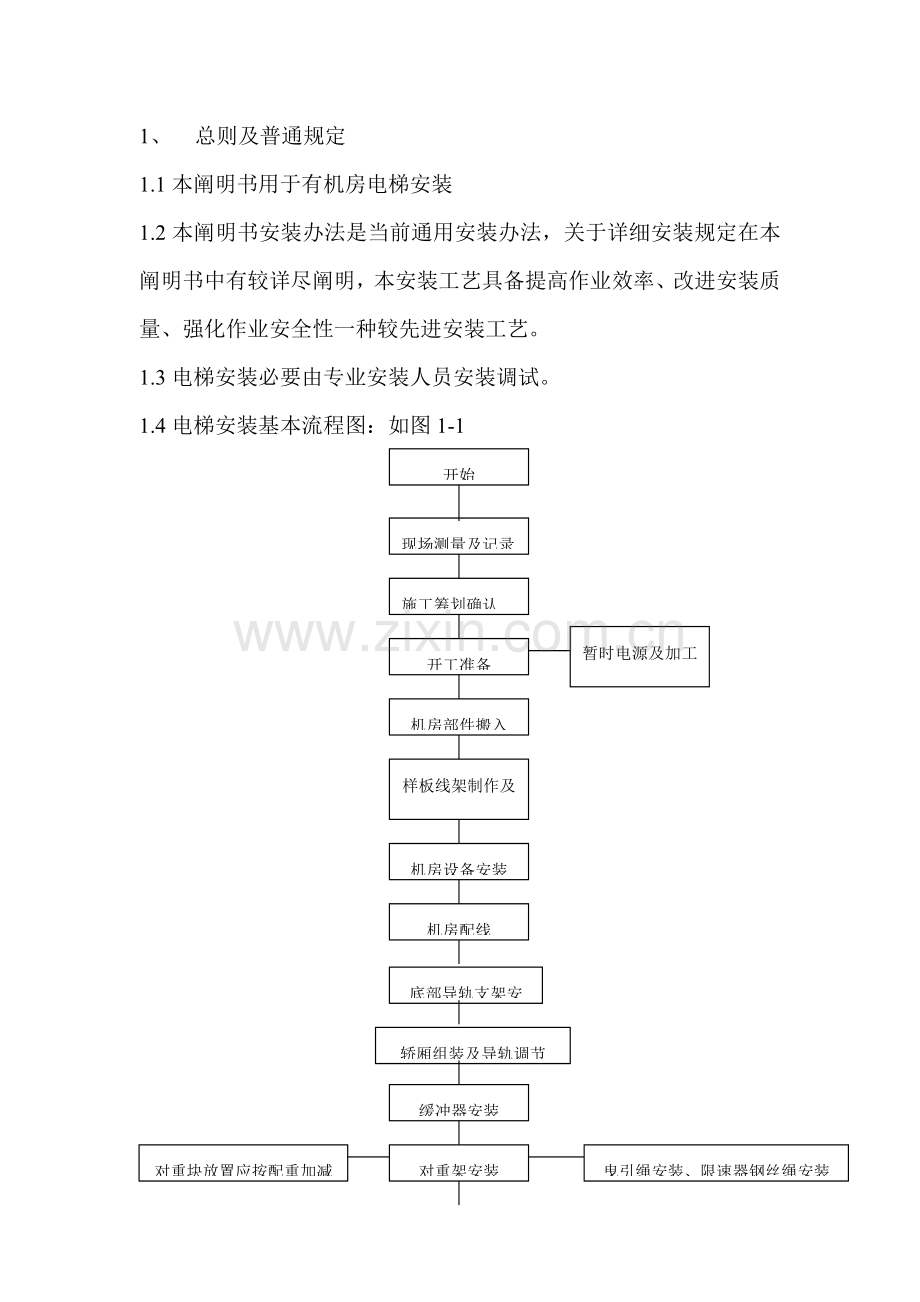

1、 总则及普通规定
1.1本阐明书用于有机房电梯安装
1.2本阐明书安装办法是当前通用安装办法，关于详细安装规定在本阐明书中有较详尽阐明，本安装工艺具备提高作业效率、改进安装质量、强化作业安全性一种较先进安装工艺。
1.3电梯安装必要由专业安装人员安装调试。
1.4电梯安装基本流程图：如图1-1
开始

现场测量及记录

施工筹划确认

暂时电源及加工专用工具
开工准备

机房部件搬入

样板线架制作及放线

机房设备安装

机房配线

底部导轨支架安装

轿厢组装及导轨调节

缓冲器安装

曳引绳安装、限速器钢丝绳安装

对重块放置应按配重加减

对重架安装

1安装操作平台
2安全围栏，防护天花
3警告牌对重侧防护网

暂时减速运营

导轨支架定位安装导轨调节

拆除操作平台、安全转栏、防护天花警告牌、防护层

安装厅门部件

安装井道部件及配接线

安装井道电缆

轿门安装

低速调试

高速调试

验收

安装结束

2、 安装准备工作
2.1井道及机房尺寸确认。
2.2建筑物机房内应设有AC380交流电源，AC220V交流电源。
2.3电梯部件清点校对工作。
2.4井道门口防护，安全标记。
2.5人员组织：
普通由3至4人构成安装小组，其中需有纯熟安装钳工和电工各一名，以保证安装顺利进行，由安装组长制定作业筹划，明确规定统一安排。
电梯安装施工前，必要到本地关于政府管理机构办理申报手续，获准后方可进行施工。
2.6安装操作人员必要遵守安全作业规则。
2.6.1安装人员必要持有政府部门批准安全操作证，作业时戴好安全帽、系好安全带、及工具带等，在井道内避免上下同步作业。
2.6.2关于开工前及工作结束后必要检查安全项目。
A、 安全防护装置
B、 机械、电气
C、 辅助工具、安全工具
D、 防火设备等
3、 机房内样板制作及放线
3.1制作样板木材应干燥不易变形，四角刨平互成直角，也可用40X40mm角铁制作。机房地面平整可地面弹线制作。
3.2样架上(或弹线上)标出轿厢中心线，门口中心线，门口净宽线，导轨中心线，各位置偏差不应超过0.2mm
3.3在放线各点处应有预留孔洞，作为悬挂铅垂线使用。提高高度在30m以内可用0.5mm钢线，提高高度在60m以上用0.8mm钢丝作放线用线。

3.4样板制作尺寸。
E-E

C 对重中心 D

B 轿厢中心 E-E

A 门中心
图3-1

A：厅门净宽，B：轿厢导轨背距离，C：对重导轨背距离，D：轿厢中心至对重中心距离E样线到导轨背距离，F两样线间距离。
3.5机房地面清理平整放两根厅门口净宽铅垂线，然后遂层测量厅门口尺寸使尺寸符合土建布置图原则，固定样板。
3.6以厅门口样线为基准线，按土建布置图尺寸，依次固定好轿厢、对重样板，每根导轨放两根铅垂线。检查各样线间尺寸确认无误后架设下样板。
3.7下样板距底坑为300—4500mm(如图3-2)，其安装位置条符合规定后用U型钉将铅垂固定底样板，检查各样线间尺寸确认符合土建布置图原则，再次确认井道尺寸与否原则。

300mm

图3-2

4、 机房内设备安装
4.1机房内机械设备是电梯心脏和头脑，搬运设备要特别小心，为不影响保养维修，控制柜工作面离墙面距离不不大于600mm。控制柜与机械设备距离应不不大于500mm。在电梯机房门口外侧应设立下列简短须知“机房重地禁止入内”。
4.2支承曳引钢梁必要在承重墙上，在支承地方由顾客预埋好钢板或槽钢。曳引钢梁和承重墙重叠量应不不大于125mm。且超过承重墙中心线25mm以上。
4.3承重梁水平误差在曳引机安装位置范畴内不不不大于1‰。检查位置和水平度完好后，焊接（图4-1）中“A”到“B”各处（即把承重梁与预埋支撑板焊在一起）。
4.4把曳引机座和导向轮、减震胶块固定在一起，放在承重梁上，在曳相机座上安装曳引机．在图4-1A点及B点处悬吊铅垂砣，移动曳引轮座，使轿厢和对重上部样板落线点秘铅垂线重叠，误差不大于2mm，因定减震胶块和曳引机座。
4.5通过在减震胶块下板底面加垫片办法，使曳引机座上表面水平误差≤1mm，在曳引轮恰当位置，标出轿厢升降方向。曳引轮及导向轮绳中心面对称度误差不不不大于1mm，见图4-2，轿厢和对重上部样板落线点与铅垂线B和A误差不大于2mm见图4-2，曳引轮及导向轮垂直度误差，在空载及满载状况下均不不不大于2mm，见图4-3
4.6 注意：机房配线时，应将控制柜整体与地隔离，防止电焊时烧毁控制柜元器件
5、 底部导轨架与导轨安装。
5.1依照导轨架垂线，在井道壁上划出导轨架位置，用电锤在井道壁上打孔安装膨胀螺栓固定支架托架，在支架上用压力钳如图1、e尺寸木板或铁板暂时固定在导轨支架上，焊接导轨支架，注意导轨支架水平度垂直度，保证焊接质量。
5.2 导轨单根长度为5米，最底端导轨需要3步导轨支架，可运用脚手架或梯子固定第1、2步，最上端支架可以暂时不予固定，同步对下端2步支架进行导轨调节。
5.3最底端导轨校正
5.3.1一方面用博林特专用校正尺校正两根导轨水平度，使两根导轨平行，偏差不不不大于1/300mm。
5.3.2用直角尺卡在导轨端面上，测量校线与导轨左右先后尺寸，使之于放线尺寸符合。
5.3.3每列导轨工作面（侧面与顶面）对安装基装线每5m偏差不不不大于：轿厢和设有安全钳对重侧导轨为0.6mm，不设安全钳T型对重导轨为1mm。在有安装基准线时，每列导轨应相对基准线整列检测，取最大偏差值。电梯安装完毕后检查导轨时，核对每5m铅垂线分段持续检测（至少测3次），取测量值间相对最大偏差不不不大于上述2倍。轿厢导轨和设有安全钳对重侧导轨工作面接头处不应有持续缝隙，且局部缝隙不不不大于0.5mm，导轨接头台阶处用直线度0.01/300平直尺（如刀口尺）配合塞尺测量就不不不大于0.05mm，超过应修平，修光长度不不大于150mm，不设安全钳T型对重导轨接头缝隙不不不大于1mm，导轨接头台阶处应不不不大于0.15mm，超过应修平。导轨顶面距离偏差，轿厢导轨为0-1mm，对重导轨为0-2mm。两导轨平行度偏差，用相对导轨卡规检查，误差值应不大于±1/300，（找正尺一种刻度之内）用直尺检查如图5-1，直尺与导轨间隙在轨侧面长度为30mm时不大于0.1mm或以此为原则进行换算．
5.3.4较轨办法：导轨校正部位应在导轨接头处以及导轨支架处。
5.3.5调节导轨：宁紧压板螺栓至弹簧圈平齐时，测量样线与导轨面距离，若有偏差，则再适量增减垫片。消除支架垂直度偏差，在支架与导轨底面上下位置单边插入垫片。为避免支架处浮现偏差应在焊接作业时保证支架位置精度。调节导轨纵向垂直度：实心轨样线与基准线对中偏差在±0.5mm以内；对同一方向偏差每5米不不不大于0.7mm，全高不不不大于1.0mm以内。校正办法：拧松导轨压板紧固螺栓半圈后用手锤敲击导轨，直至卡板上基准线与样线重叠，拧紧压板螺栓。为便于观测，可将卡板恰当倾斜（限于实心轨）。
注意事项：导轨校正过程中，应注意样线与否有位移。详细办法是测量任意两样线间距离，看与否有变化。意外因素，如井道坠物，搬运部件等均会导致样线偏移。
调节导轨对向平行度及导轨距，校正办法：两人合伙，使用图5-1所述专用找正尺在各校正部位测量，规定两校轨尺间拉线不超过1个刻度线。若导轨对向平行度超差，可在导轨支架与导轨底面间插入单边垫片调节；若轨距超差则重复检查横向垂直误差并调节。
5.3.6导轨接头台阶和修光长度见图5-2、5-3、5-4。校轨规定：使用垫片数超过五件或厚度超过3mm时，要把垫片点焊在导轨支架上。单边垫片应点焊在导轨支架上。压板必要端正地压在导轨上，其整个长度上倾斜度应不不不大于1。导轨校正完毕后，应拧紧压板螺栓，并将导轨支架背肌大平垫焊到导轨支架上至少2点。

6、 轿厢组装
6.1在井道首层左右轿厢导轨上水平地装上装配支架。把下梁组件放在水平装设轿厢架装配托架上。
6.1.1此时为使安全钳体和导轨间产生均匀间隙，要叠合一组衬垫，并插入该间隙中，加以固定，从而使其不能先后左右移动，保证钳口与导轨间隙。
6.1.2当下梁组件找好水平后，按立柱组件上孔把它装配起来，并轻轻地拧紧螺栓。
6.1.3立柱组件应平行导轨，如不平行，要用绞刀或锉刀修正螺栓孔。
6.1.4当立柱组件自然直立时，装上导靴后，按轿厢架连接螺栓对角线方式针包有螺栓预紧。当预紧后，拆下一侧上部导靴并查明导轨中心一致，如果其误差≥2mm，则松开所有螺栓，并重调它们中心，如图6-1。
6.2轿底组装
6.2.1水平地装上轿厢托架，为此在下梁上下水平面与轿厢托架之间可插入一种垫片并调节它，把斜拉筋固定于组件及轿厢托架上，斜拉筋螺母应用手带紧后，再拧进1/4圈拧紧锁紧，不要用力拉斜拉筋来调节轿厢托架水平度，见图6-2。在安装轿厢托架及斜拉筋后，安装随行电缆吊架。
6.2.2在底梁附近安装导轨限位支架及开关，保证电梯运营时，下导靴不会脱离导轨。
6.2.3运用轿壁与轿底安装孔安装暂时防护护栏，为了施工以便，建议护栏先后两端为活门设计。
6.3轿架及轿厢安装精度规定：立柱垂直度误差，先后方向和左右方向都不不不大于1.5mm。上梁水平度误差，长度方向不不不大于2mm，宽度方向不不不大于1mm。安全钳4个楔块与导轨间隙误差均为0.5mm。四个导靴应在同一平面内。

7、 缓冲器安装
7.1将对重轿厢缓冲器用螺栓固定在下部槽钢上，液压缓冲器安装最后保证缓冲器活塞外缘有行程上下终点与铅垂线距离差不不不大于0.5mm。
7.2液压缓冲器加油至规定油面高度油粘度和充油量，按缓冲器阐明规定。
8、 对重安装
8.1在井道顶层，组装好对重架，并在对重架里装上适量对重块，用压紧件固定好。
8.2在机房把钢丝绳由对重中心顺下用绳头组合在对重上安装好，然后串入防转铁丝及销子。
8.3在对重架下部拴好对重防晃绳，在机房挂上手动葫芦，把对重从顶层厅门处拽入井道。注意提高设备必要有足够承载能力，在对重架进入井道时，厅门外应有人员拽住防晃绳，以免对重进入井道时晃动过大。
8.4由机房把钢丝绳从轿厢中心孔至首层轿厢顶用绳头组合安装轿架上，串入防转铁丝销子。
8.5由机房放下随行电缆至轿顶控制箱，接好插件。
9、 轿厢在第一段导轨内测试运营。
9.1在机房封好门联急停回路（轿顶急停、机房急停、轿厢防脱急停不封）。
9.2在机房检修点动（速度设为100mm/s）轿厢上下测试运营正常，然后在轿顶检修点动轿厢上下运营测试。
10、 在轿顶加装工作平台
10.1在首层安装轿架，运用轿架立柱上门机支架4个安装孔安装两个角铁支臂，支臂长度应等于轿厢深度，在支臂两端安装水平撑臂，并运用门头斜拉筋增强强度，在支撑臂上铺装>２５０mmX25mm厚木板，并固定好然后安装防护栏，注意厅门方向防护栏为活动方式。在对重侧安装防护屏网。
10.2运用上导靴4个固定螺栓安装简易固定装置（图5.4.1），以便在调节导轨时将轿厢固定于井道壁。同步在运营中，上导靴脱离导轨后也可以防止轿厢大幅度晃动。

图5.4.1
10.2在操作平台上面可以安装简易防护天花，用于坠物防护，工作平台距天花应当不不大于１８００mm实际高度在４０００mm左右。
11、轿厢导轨对重导轨安装调节
11.1使用专用无脚手架安装导轨找正尺，导轨校正如图5.4。

图5.4
11.2最底端导轨已经安装校正完毕，轿厢点动上升。轿厢上导靴容许脱离导轨，但下导靴应始终在导轨上运动，将电梯运营至下导靴到达已安装调节完毕导轨顶端为止。
11.3将即将安装导轨初步固定。
11.4调节轿定支撑顶杠，使上导靴与导轨之间接附力达到最小。
11.5校正导轨，达到有关原则。
11.6随安装导轨及校正直至顶层。在焊接支架时注意防火及避免伤到钢丝绳（轿厢架上段钢丝绳做好防护，电梯运营时同步注意对重避免晃动）。
11.2对重导轨随轿厢导轨一起安装校正。
11.3在轿厢与对重平行时安装对重导靴，随轿厢上行对重在对重导轨中下行，同步拆下对重防晃绳。
