混凝土基础及垫层综合项目施工专项方案.doc

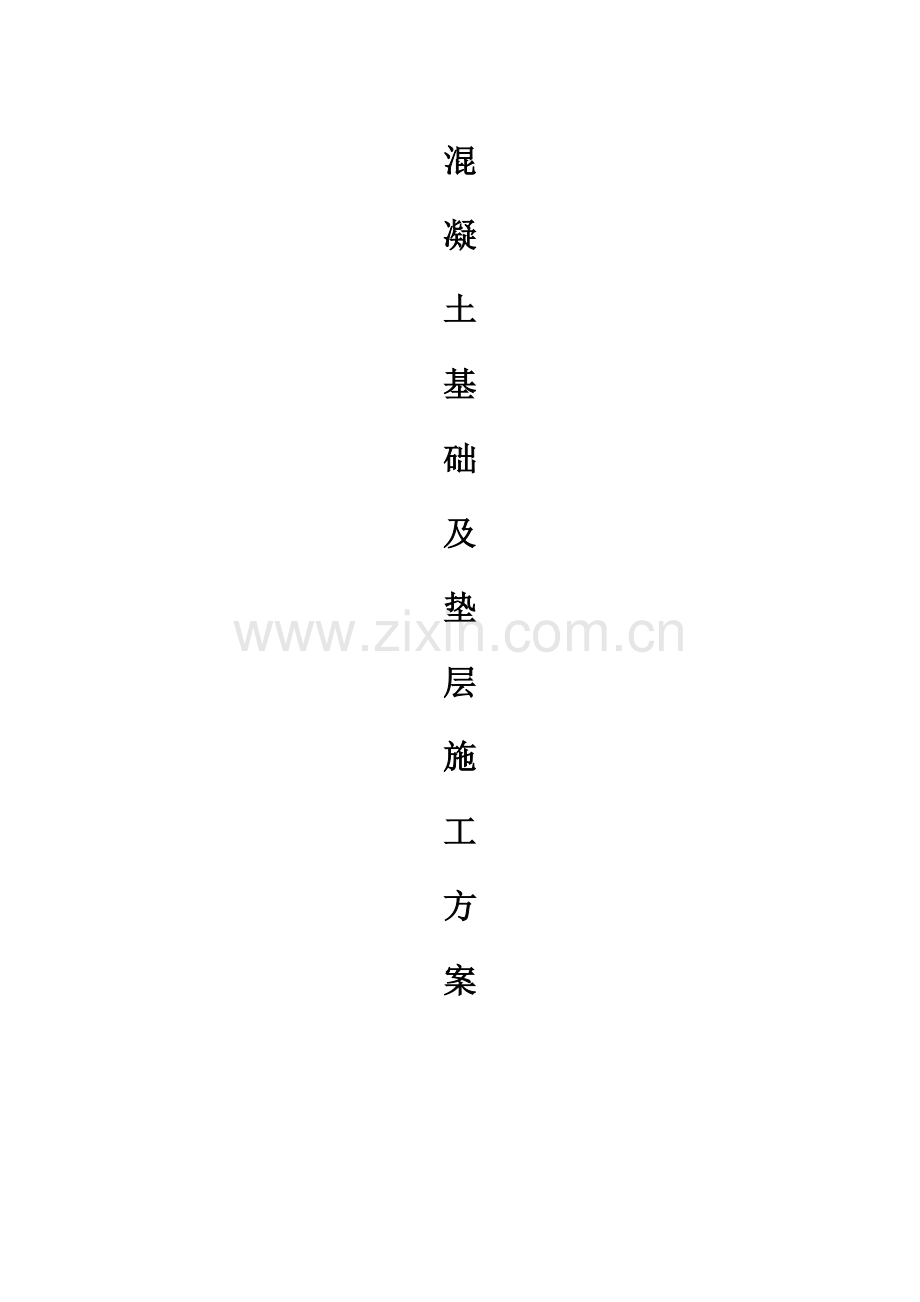

混
凝
土
基
础
及
垫
层
施
工
方
案

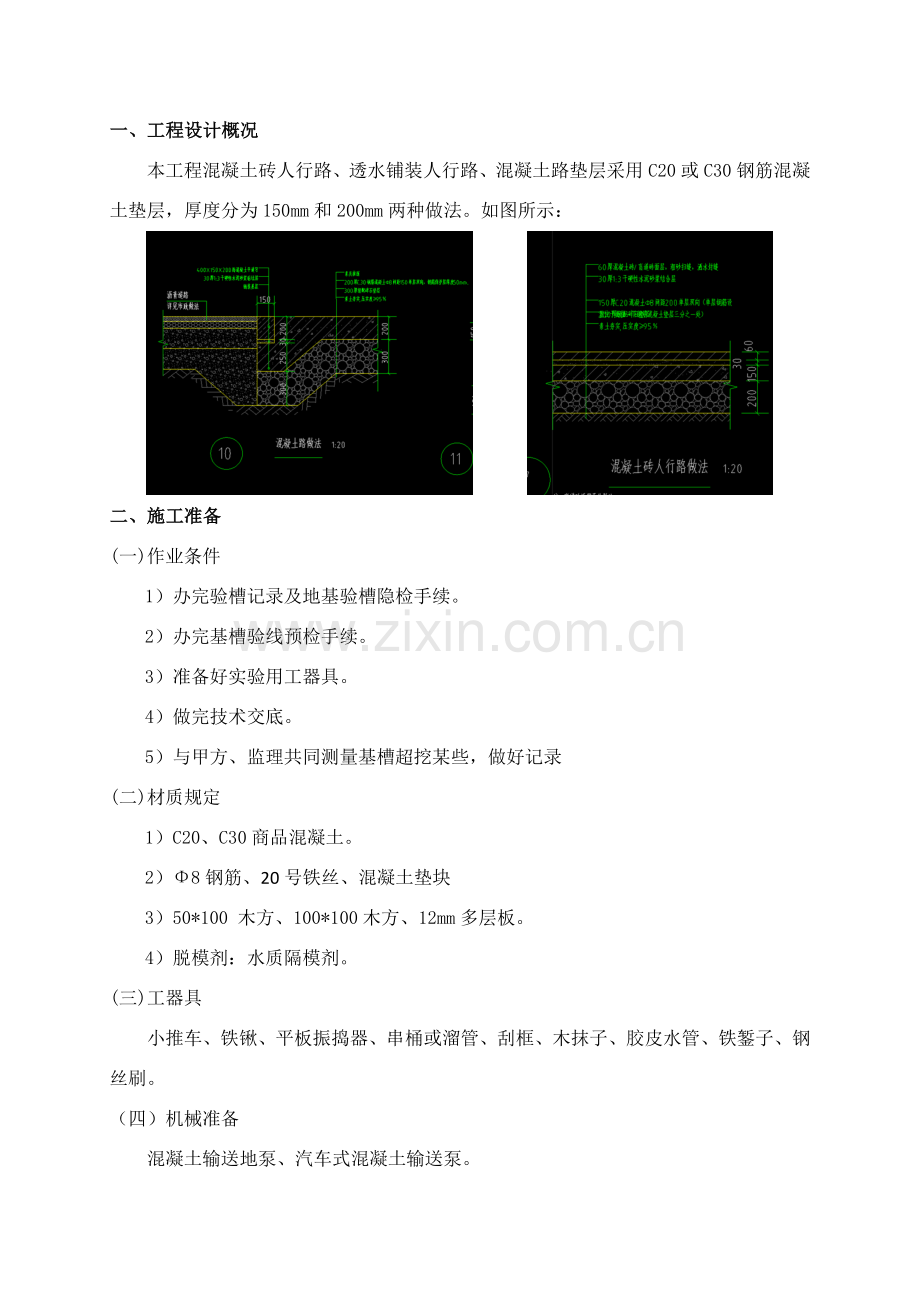

一、工程设计概况
本工程混凝土砖人行路、透水铺装人行路、混凝土路垫层采用C20或C30钢筋混凝土垫层，厚度分为150mm和200mm两种做法。如图所示：

二、施工准备
(一)作业条件
1）办完验槽记录及地基验槽隐检手续。
2）办完基槽验线预检手续。
3）准备好实验用工器具。
4）做完技术交底。
5）与甲方、监理共同测量基槽超挖某些，做好记录
(二)材质规定
1）C20、C30商品混凝土。
2）Φ8钢筋、20号铁丝、混凝土垫块
3）50*100 木方、100*100木方、12mm多层板。
4）脱模剂：水质隔模剂。
(三)工器具
小推车、铁锹、平板振捣器、串桶或溜管、刮框、木抹子、胶皮水管、铁錾子、钢丝刷。
（四）机械准备
混凝土输送地泵、汽车式混凝土输送泵。
三、混凝土垫层施工办法
（一）模板安装
1．工艺流程：配制模板→运送、安装模板→模板预检→模板验收
1）配制模板：熟悉设计图纸中各种构件尺寸，拟定构件侧面模板高度。混凝土砖人行路、透水铺装人行路基本垫层为150mm厚，。混凝土路垫层为200mm厚，在木工加工场，按照图纸尺寸将模板、木方裁割成所需要尺寸形状，基本墙垫层模板并配备50×100mm木肋。
2）安装模板：先安装垫层侧模，用短钢筋固定垫层模板，短钢筋间距60cm左右。
3）模板预检：模板安装完毕后，由专人进行校正，调节加固体系，核算截面尺寸及垫层与轴线位置关系。将模板内杂物清理干净并对其断面尺寸与标高等进行预检。检查无误后，报项目质检人员验收。
4）项目质检员检查后，质量符合设计及施工质量规定合格后，填写质评资料，报送监理，报请监理人员验收。

2．质量规定
模板必要按设计规定支设应有足够强度、刚度和稳定性；模板标高必要严格控制，须设标高控制点，并严格按控制点施工；模板隔离剂禁止使用油性隔离剂，必要使用水性隔离剂。运用废旧钢筋进行地面锚固，利于模板支设。
3．模板安装容许偏差及检查办法
序号
项 目
容许偏差值（mm）
检查办法
1
轴线位移
柱、墙、梁
3
尺量
2
底模上表面标高
±3
拉线、尺量
3
截面模内尺寸
基 础
±5
尺量
柱、墙、梁
±3
顺直
2
线尺
外露长度
+10、0

4.验收办法
采用＂三检＂验收制度办法进行验收。班组完毕施工任务一方面进行自检，自检通过后，通过工长组织下道工序施工人员进行互检，通过后进行专业检查，任何一项检查通过后都必要保证资料齐全，提请监理工程师验收，手续完善后进行下道工序施工。
5.环保施工规定
1）模板堆放整洁，堆放场地应设立围挡，防止闲散人员随意进入。
2）在地面存储模板时，应平卧堆放，禁止靠放到其她模板或构件上，以防下脚滑移倾翻伤人，起吊时要检查吊环与否可靠，稳起稳吊，吊装过程中严防模板大幅度摆动或碰倒其她模板、钢筋插筋。
6.成品保护
1）模板安放后及时定位加固。
2）保持模板内无锯末、土块等杂物。
7.安全办法
1）模板禁止乱扔乱放，以免砸伤她人。传递模板、工具时不能脱手，并注意附近人员。
2）带钉子木方，随用随订并注意存储，以免扎脚。
3）使用圆盘锯前应进行检查，锯片不得有裂口，螺丝应上紧：操作站在锯片一侧，禁止站在与锯片同始终线上，手臂不得跨越锯片。
（二）钢筋绑扎
1、准备基本办法：
（1）核对成品钢筋钢号、直径、形状、尺寸和数量与否与料单料牌相符。
（2）本工程钢筋为直径8㎜钢筋，采用20号铁丝绑扎。
2、钢筋绑扎及安装：
（1）钢筋绑扎
工艺流程： 清理模板 → 模板上画线 → 绑板下受立筋 → 绑负弯距钢筋。
①清理模板上面杂物，用墨斗在模板上弹好主筋 ，分布筋间距线。
②按划好间距，先摆放受力主筋，后放分布筋、预埋件、电线管、预留孔洞等及时配合安装。
③在钢筋下面垫好沙浆垫块，间距1.5m，垫层厚度等于保护层厚度，应满足设计规定。
3、技术质量保证办法：
1）、进场钢筋质量原则及验收：
a、原材方面：每次进厂钢筋必要具备原材质量合格证，其质量必要符合关于原则规定。
b、原材料复试符合关于规范规定。
c、外观检查：进场钢筋表面必要清洁无损失，不得带有颗粒状或片状铁锈、裂纹、结疤。折叠、油渍和漆污等。
d、力学性能实验：从每批钢筋中每选两根钢筋，每根取两个试样分别进行拉伸实验（涉及屈服点、抗拉强度和伸长率）和弯曲实验。如有一批实验成果不符合规定，则从另一批中另取双陪数量试样重做各项实验。如仍有一种试样不合格，则该批钢筋为不合格。
2）、配料加工方面：
a、配料时在满足设计及有关规范，本方案前提下要有运用保证加工安装质量，要考虑附加筋。
b、成型钢筋形状，尺寸精确，平面上没有翘曲不平，弯曲点处不得有裂纹和回弯现象。
c、钢筋加工容许偏差

项目
容许偏差
受力钢筋顺长度方向全长净尺寸
±10
弯起钢筋弯折位置
±20
弯起点高度
±5
箍筋内净尺寸
±5
3）、进场钢筋绑扎安装质量规定；
a、安装必要符合《混凝土构造工程施工质量验收规范》（GB50204—）、《钢筋机械连接通用技术规程》（JG107—）规定。
b、钢筋安装质量规定：

项
序
检查项目
容许偏差或容许值
主控项目
1
纵向受力钢筋连接方式
第5.4.1条
2
机械连接和焊接接头力学性能
第5.4.2条
3
受力钢筋品种、级别、规格和数量
第5.5.1条
普通项目
1
接头位置和数量
第5.4.3条
2
机械连接、焊接外观质量
第5.4.4条
3
机械连接、焊接砂面积百分率
第5.4.4条
4
绑扎搭接接头面积百分率和搭接长度
第5.4.6条附录B
5
搭接长度范畴内箍筋
第5.4.7条
6
钢筋安装容许偏差

绑扎钢筋网
长、宽
10㎜
网眼尺寸
20㎜
绑扎钢筋骨架
长
10㎜
宽、高
5㎜
受力钢筋
间距
10㎜
排距
5㎜
保护层厚度
基本
10㎜
柱、梁
5㎜
板、墙、壳
3㎜
绑扎箍筋、横向钢筋间距
20㎜
钢筋弯起点位置
20㎜
预埋件
中心线位置
5㎜
水平高差
3，0㎜
注：表内所列条目见《混凝土构造工程施工质量验收规范》（GB50204—）
4、安全消防办法
1、 施工人员必要进行技术培训，并持证上岗操作。
2、 钢筋加工前应先调直在加工，切断面应与钢筋轴线垂直，端头弯曲。
3、 钢筋夹持在后钳上后，必要将钢筋夹持紧，加工拐铁钢筋时，正对拐铁处禁止站人，以防因钢筋未夹紧甩起打人，钢筋转动时不得用手抓握钢筋。
4、 设备必要有地线连接，设备电源必要有漏电保护装置，设备维修必要专职人员进行，不得擅自进行维修。
5、 所有操作及关于设备必要符合相应安全规范、规程、原则。
5、保护与文明施工办法
1、现场钢筋(涉及原材成品钢筋)按规格、类别摆放整洁并挂标记。
2、随时收集加工后钢筋头并应运至到现场设立废物暂时贮存场地。
（三）浇筑混凝土
混凝土垫层施工工艺流程：
测量放样→混凝土浇筑→振捣→找平→养护→拆除模板
1、基底表面清理：基底表面淤泥、杂物均应清理干净；并设立防水和排水办法。如果现场是干燥非粘性土应用水润湿；表面不得留有积水。
2、混凝土：采用商品混凝土（C20或C30）坍落度在180～210之间。
3、按《建筑地面工程施工质量验收规范》规定制作试块。试块组数，当一次持续浇筑超过1000m³时，同一配合比砼每200m³取样不得少于一次。每次取样应至少留置一组原则养护试件，同条件养护时间留置组数与原则养护试件组数相似。
4、铺设混凝土：混凝土垫层厚度分为150mm和200mm。为了控制垫层平整度，可在灰土垫层中打入小木桩（30mm×30mm×200mm、30mm×30mm×200mm），拉水平标高线在木桩上做垫层上平标记（间距2m左右）。大面积地面垫层应分区段进行浇筑。
5、垫层设缝：混凝土垫层设立横向伸缩缝，横向缩缝设立间距为10m。
6、振捣：用铁锹铺混凝土，厚度略高于找平堆，随后用平板振捣器振捣。做到不漏振，保证混凝土密实。在2h内必要振捣完毕。否则应按规范规定留置施工缝。
7、找平：混凝土振捣密实后，按标杆检查一下上平，然后用大杠刮平、表面再用木抹子搓平。
8、养护：已浇筑完混土垫层，应在12h左右覆盖和浇水，普通养护不得少于7d。
9、冬期施工操作时，环境温度不得低于+5℃。如在负温下施工时，所掺防冻剂必要经实验室实验合格后方可使用。氯盐掺量不得不不大于水泥重量3%。不大于、等于C10混凝土，在受冻前混凝土抗压强度不得低于5.0N/mm2。
四、劳动力筹划
1、配备原则
a、依照工程工程内容、范畴、工程量大小以及质量级别规定，配齐所需所有施工人员，其中涉及各工种操作技术人员，带班管理人员和普通劳务人员，并随着施工进度进行动态调节。
b、进场工人需通过身体状况检查合格。各专业特殊工种、技术工种须持有专业技工证书，并经公司审核合格。
c、进场人员要通过技术培训和安全、环保教诲。
d、进场人员不得随旨在半途更换。
2、需求分析
a、依照工程工期、工程内容、范畴、工程量大小以及质量级别规定计算劳动力需用量和技术工人用量。
本项目为停车楼市政景观建设工程，分项工程种类诸多，需要配备充分、具备一定施工经验技术工人进行施工。
b、本工程质量级别原则为合格，为保证施工中质量和验收一次性通过，不但要配备高级别技术工人，还需要配备专职质量监督检查人员。
c、劳动力配备筹划与进度筹划表
详见附表4.1劳动力配备筹划表和施工进度筹划表4.3。
4、 重要机械设备用量筹划
4.1拟用机械设备种类及用量分析
4.1.1配备原则
(1)依照本项目详细内容和工作量合理配备机械设备，配备种类、数量要可以充分满足使用规定，也不超量配备挥霍资源。
(2)拟投入本养护项目机械设备要性能良好和通过安全年检，以保证安全操作和不超标污染环境。
4.1.2用量分析
由于本工程施工项目较多，因而，咱们进行施工所需各个种类机械设备都需要配备。在保证工程质量、施工进度前提下，合理组合施工机械。每个流水段上各种机械合理组合才干充分发挥作用，从而产生较高工作效率。从全局出发统筹考虑选取施工机械，尽量发挥其使用价值。为保证施工延续、不间断地按进度进行，在拟定数量时，增长一定富余量。
4.2重要机械设备进场筹划
详见附表4.2机械设备配备筹划表。
五、质量办法
1、垫层混凝土所用水泥、水、骨料、外加剂等必要符合施工规范和关于原则规定。
2、混凝土配合比、原材料计量、搅拌、养护和施工缝解决，必要符合施工规范规定。
3、评估混凝土强度试块，必要符合设计规定和施工规范规定
4、垫层铺设前，其下一层表面应湿润。
六、成品保护
6.1在已浇筑垫层混凝土强度达到12MPa后来，才可容许人员在其上走动和进行其他工序。
6.2其她工艺施工时，应避免污染基层。
6.3混凝土垫层施工应注意质量问题
⑴混凝土不密实：重要由于漏振和振捣不密实，或配合比不准及操作不当而导致。基底未洒水太干燥和垫层过薄，也会导致不密实。
⑵表面不平、标高不准：操作时未认真找平。铺混凝土时必要依照所拉水平线掌握混凝土铺设厚度，振捣后再次拉水平线检查平整度，去高填平后，用木刮杠以水平堆（或小木桩）为原则进行刮平。
⑶不规则裂缝：垫层面积过大、未分段分仓进行浇筑或垫层厚度局限性100mm等因素，都能导致裂缝产生。
七、质量记录
7.1混凝土试块强度实验记录及混凝土质量评估表。
7.2垫层混凝土分项工程质量检查评估表
7.3混凝土基层容许偏差和检查办法表图
混凝土基层容许偏差和检查办法
项次
项目
容许偏差
检查项目
1
表面平整度
10mm
用 2m 靠尺和楔形塞尺检查
2
高度
±10mm
用水准仪检查
3
厚度
±10mm，-5mm
用钢尺检查
4
宽度
不不大于设计值
用钢尺检查
5
坡度
±0.3%
用水准仪检查
注：检查数量：每200m2检查3处，局限性200 m2不少于3处。
八、安全办法
1、进入施工现场必要戴好安全帽，高处作业必要系好安全带。
2、施工作业人员禁止酒后上岗，疲劳作业、带病作业。
3、施工人员必要遵守现场安全管理制度，不违章指挥、不违章作
业；做到三不伤害：不伤害自己、不伤害别人、不被人伤害。
4、施工过程详细规定：
4.1、夜间灌溉砼时应有足够照明设备。
4.2、使用震动器应穿胶鞋，湿手不得接触开关，电源线不得有破皮漏电，电线要架空，漏保和开关良好，开关要有人监护。
4.3、浇注砼前，要在基槽、基坑边砌筑好砖胎膜和用木方子摆好侧模，保证砼不乱流。
4.4、砼泵输送砼时，管道接头严密、牢固，管道架子必要牢固，输送前必要试压，检修必要卸压。
4.5、基本砼浇注时，基槽四周临边防护完整，上下走人行马道，在槽边不得向槽里投掷物体。
4.6、在运送、灌溉同步，有落地灰要及时回收运用，并且做到活完料净脚下清，保持施工现场清洁卫生。
4.7、垫层终凝后，用水养护7天，场地保持湿润，注意滑倒。
九、消防办法
1、建立完善消防安全管理组织机构。成立以项目经理为组长，项目副经理为副组长，以及各部门负责人为成员消防安全管理领导小组。下设以各施工区队长，各施工队安全员和施工班长为成员义务消防队。
2、完善和贯彻各级消防安全责任制、岗位安全消防责任制，明确各级消防安全职责，坚持巡视检查制度和夜间值班制度，制定消防应急预案。
3、加强消防安全宣传和教诲。定期对施工人员进行消防安全教诲和培训；在施工现场醒目位置树立防火须知牌。
4、施工人员必要接受消防安全教诲，熟知消防安全规章制度和防火须知。
5、建立施工现场动火申请制度，严格用火管理。
6、建立消防安全定期检查制度。各工区每月对其消防责任区进行一次消防安全检查，及时发现存在问题，提出整治办法，并于每月底上交项目部。项目部消防安全管理领导小组每月对生活区和施工现场进行一次消防安全大检查，针对存在问题，提出整治办法并跟踪贯彻。
7、详细消防办法
7.1现场建立醒目消防警示标志和紧急疏散标志，保持紧急疏散通道畅通无阻。
7.2施工现场和生活区临设搭建符合消防规定，水源配备合理；消防器材按关于规定配备齐全，在易燃物品堆放处要有专门消防办法。
7.3对职工经常进行防火教诲，培训消防人员。
7.4各施工区域要备有足够消防器材，并放在明显和易取位置上，设立明显标志。各种器材要定期检查、补充和更换，不得挪作它用。
7.5各施工区建立义务消防组织，做好防火工作。
7.6库房20M以内禁止烟火。
7.7动力、照明电线按规定布线，主线、支线分明，且外包绝缘材料良好。
7.8在禁火区设立明显禁火标志，禁止在禁火区内吸烟和违章使用明火。现场及生活区不得乱拉私接电线。
7.9保证施工现场使用安全网，围挡和保温材料符合消防安全规范，尽量不使用易燃或可燃材料。
7.10尽量不在施工现场存储易燃易爆化学物品和易燃可燃材料。对易燃易爆化学危险物品等，按其性质设立专用库房分类存储。
7.11与本地消防管理部门获得联系，必要时祈求助助。
十、环保办法
1、控制扬尘污染：重要涉及：工艺改革、设备密闭、湿法作业、通风除尘、个人防护。按现场各部位划分区域，建立文明施工责任，文明管理负责人，建立岗位责任制；施工现场道路进行碾压、夯实解决，保证道路畅通，有排水办法；配备洒水车，对现场施工道路采用喷水降尘办法，减少扬尘对环境污染，施工现场不乱堆垃圾，设暂时堆放点，并定期外运；现场入口处设冲车池，用于冲洗土方运送车辆，以利环保。
2、控制噪音污染：严格按照夜间、白天施工噪音控制原则控制作业，用低噪音、低震动施工机械施工，强噪音作业须严格控制作业时间。
3、控制光污染：夜间严格控制碘钨灯启动时间及方向，保证碘钨灯不得直射向附近居民楼；夜间在没有材料进出场且没有人员作业状况下，关闭碘钨灯；夜间汽车出入现场不得使用远光灯。
4、施工过程详细规定：
4.1、施工中产生弃土、垃圾等要随时清运，不得随处堆放；工地出入口设立洗车设施，渣土、垃圾运送车辆驶出工地前，要将车轮及槽帮等处泥土清洗干净，禁止带泥土上路，并采用有效覆盖或遮盖办法。
4.2、湿润泵管水、砂浆倾倒要用吊斗统一接受，以免污染施工环境及混凝土作业面。
4.3、冲洗泵水，要及时排入现场排水沟，停止泵送时，要及时关掉自来水阀门，以免挥霍水资源和环境污染

附表4.1劳动力配备表

施工阶段投入劳动力状况

工种
数量
测量工
2
瓦工
2
木工
5
钢筋工
20
砼工
10
电工
2
普通工
20
安全员
2
质检员
2
共计
65

附表4.2机械设备配备筹划表

序号
名称
规格型号
厂牌及牌号
数量
机械设备
来源
新旧成度(%)
1
蛙式打夯机
HW60
益康
2
自有
90
2
平板震动器
ZW-10
益康
2
自有
90
3
全站仪
301
拓普康
1
自有
90
4
经纬仪
J2
合肥卓林
1
自有
80
5
水准仪
AL-320
合肥卓林
2
自有
80
6
钢卷尺
50m
都市
10
自有
80
7
塔尺
5m
合肥卓林
4
自有
80
8
尖铁锹
—
—
20
自有
90
9
平铁锹
—
—
2
自有
90

附表4.3施工进度筹划表

序号
工作内容
筹划施工完毕天数（天）
1
模板安装
6
2
钢筋加工
15
3
钢筋绑扎
20
4
混凝土垫层浇筑
7
5
混凝土养护
14
