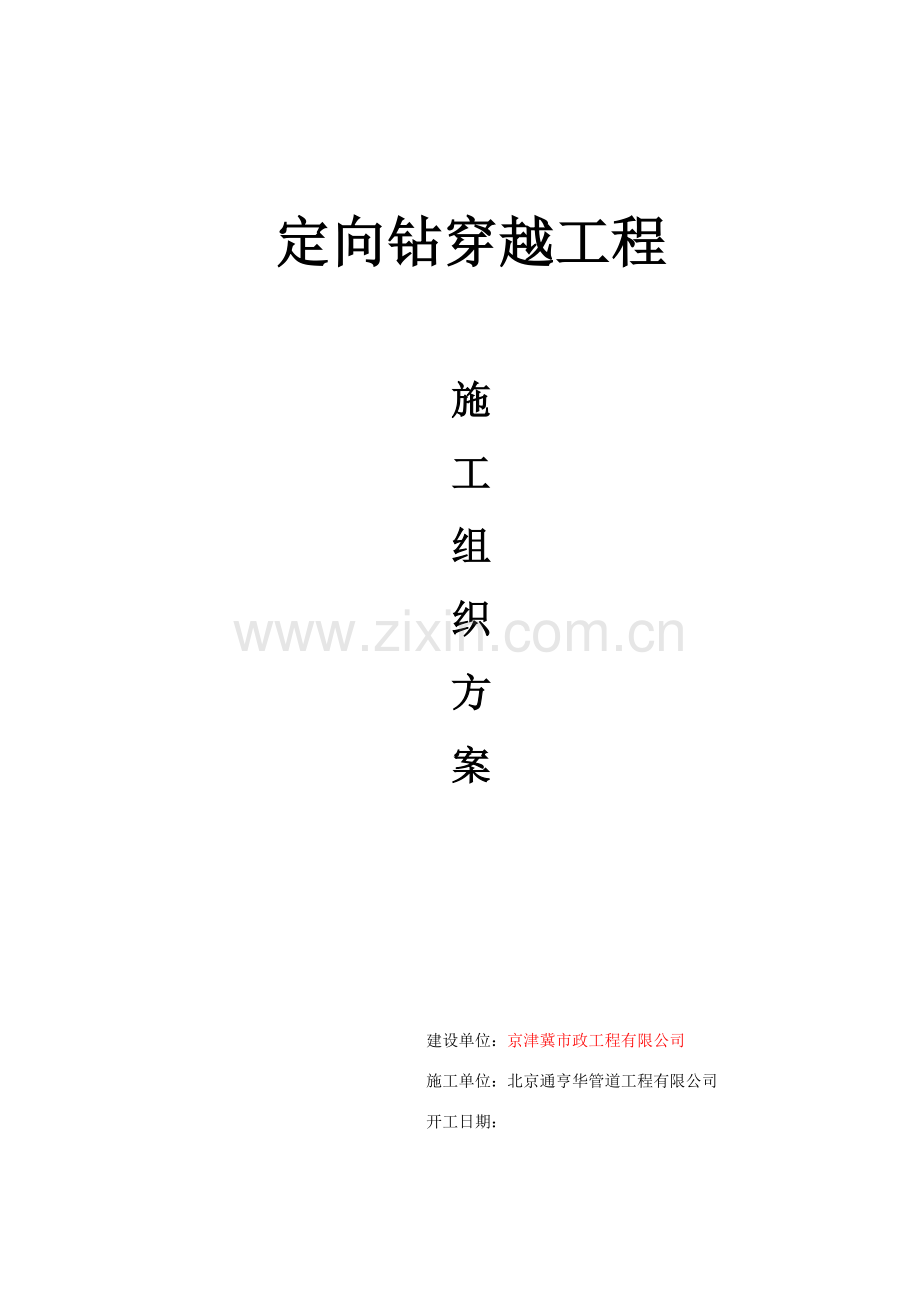

定向钻穿越工程施工组织方案建设单位：京津冀市政工程有限公司施工单位：北京通亨华管道工程有限公司开工日期：目 录第一章：编制根据3一、本工程施工组织设计编制根据3二、编制原则和规定3三、编制阐明3第二章：工程概况4一、工程概况4二、工程施工难点及要点4三、现场条件4第三章：施工准备5一、技术准备5二、施工现场准备5三、物资、机具准备5四、办理有关手续5第四章：施工总体方案与施工布置6一、原则规定6二、控制目的6三、施工总体方案6四、施工环节71、钻导向孔72、预扩孔73、管线回拖8第五章：安全保证办法9一、从组织机构上保证安全生产9二、从后勤上保证安全生产9三、从管理上保证安全生产9四、施工现场安全防护9五、暂时用电防护9六、起重吊装安全防护10七、操作人员个人安全防护11第六章：现场文明施工及环保管理办法12一、施工现场环保办法12二、水土保持办法13三、泥浆解决及办法13四、成品及半成品保护14第七章：安全施工条例15一、总则15二、使用机电设备15三、生活防护办法15四、安全纪律15第一章：编制根据一、本工程施工组织设计编制根据北京市市政工程施工规范通亨华管道工程施工技术规范二、编制原则和规定完全遵守国家有关规范进行施工组织方案编制工作，在满足施工条件同步保证施工安全性。施工过程中不得违规超过规范涉及内容，按照技术规范进行施工。三、编制阐明该方案仅为京津冀市政工程有限公司拉管进行编制该方案仅合用于非开挖定向钻工程第二章：工程概况一、工程概况建设单位：京津冀市政工程有限公司施工单位：北京通亨华管道工程有限公司管材管径：pe160mm施工地点为北京市朝阳区广渠路，本次工程施工为现状井加管，现状6孔pe160mm,加管6孔pe160mm，详细状况见附图。二、工程施工难点及要点1、施工地点紧邻公路，需注意施工安全及施工围挡。2、施工现场管线复杂。三、现场条件1、某些施工段施工用水不以便需使用水车拉水。第三章：施工准备一、技术准备1、施工技术人员到位进行技术指引，严格按照施工规范进行施工。施工过程中遵守通亨华管道工程施工技术规范施工。有问题虽然反映公司，现场人员不得擅自违规操作，否则后果自负。2、工程队工作人员进行工作前培训。规定施工队员理解施工程序，理解施工某些技术要点，可以理解施工内容。3、依照现场实际状况进行施工技术准备保证工程顺利完毕。4、预先测定本地土质及水质，配制合理泥浆。预购泥浆添加剂。二、施工现场准备1、清除杂质、平整场地。非开挖定向钻施工需要平整场地以便其她工序顺利有速完毕。2、保证施工用水充分。3、施工场地与临近建筑物如高压塔、民房、铁路保持一定安全距离。保证施工安全。4、在施工作业带进行施工围挡，以免不相干人员进入工作区。保证施工安全不出事故。三、物资、机具准备1、准备充分膨润土及泥浆添加剂。2、钻机、发电机无端障进场。3、管线探测仪、信号发射机、信号接受机无端障进场。4、钢管管头及拉头准备妥当进场。5、各类小工具准备妥当进场。四、办理有关手续 办理本地施工允许文献。第四章：施工总体方案与施工布置一、原则规定1、在技术和安全容许状况下完毕合同规定工程内容。工程施工规范编制是建立在科学基本上，施工过程中要严格按照规范施工才干高效完毕工作规定。2、严格按照160mmPE管曲率半径进行施工。160mmPE管曲率半径为R=192m。二、控制目的1、按照合同规定施工。2、不得擅自变化施工长度。一定按照施工前计算长度施工。三、施工总体方案 为保证施工顺利进行，我公司精心挑选施工经验丰富、具备专业特长技术业务骨干，组建精干施工策划团队。按照“高原则、高质量、高效益、高速度”总方针，对工程进行统筹管理，保证明现本工程“四高”目的。根据工程特点，环绕业主特别关注影响工程质量及进度核心问题，我公司积极开展技术准备工作。组织工程技术人员以施工重要工序和施工难点为重点进行了大量调研、理论计算工作，找出了各施工工序应着重解决问题，编制了施工技术办法、方案。还依照需要从国内外购进了大量先进施工设备及配件，并对原有设备进行全面检修和保养，保证投入工程施工设备完好率。我公司在已有近年施工经验基本，同步咱们还对施工人员进行本工程施工原则宣传和技术培训，所有特殊工种达到持证上岗。使用水平定向钻进行管线施工，普通分为二个阶段：第一阶段是按照设计曲线尽量精确钻一种导向孔：第二阶段是将导向孔进行扩孔，并将产品管线（普通为PE管，光缆套管，钢管）沿着扩大了导向孔回拖到导向孔中，完毕穿越工作。四、施工环节1、钻导向孔定向钻穿越施工，对施工单位人员素质、钻机可靠性规定较高。钻机可靠性是制关重要。针对此穿越详细状况咱们将采用如下办法： 在开钻之前，咱们将认真调试和保养钻机，使钻机各项性能达到最佳。尽量准备多钻机配件和泥浆泵配件。控向人员依照现场实际状况和设计规定指定钻进筹划，并严格按照筹划进行施工。提高泥浆质量，保持孔壁稳定性。在钻导向孔过程中，孔壁稳定性制关重要，在导向孔钻进过程中泥浆将使用优质高效泥浆添加剂改进泥浆各项性能指标，以保证钻孔成孔性。钻导向孔示意图：2、预扩孔钻头在出土点出土后，拆下钻头、依照土质分级扩孔。操作如下：先试泥浆，拟定扩孔器没有堵塞水眼再开始扩孔。 预扩孔示意图：3、管线回拖预扩孔完毕后，确认在预扩孔过程完毕后，孔内干净，没有不可逾越障碍后，开始回拖管道，详细环节如下： 管线组装、压力实验、气密性实验合格后在管端接上一种回拖封头，确认无缺陷后才干用于管线回拖。 把钻杆与卸扣、扩孔器、回拖万向节、回拖管线依次连接成一体，仔细检查每一种连接螺栓，保证每一种环节牢固，可靠。 漫漫转动钻杆，并给泥浆，拟定万向节工作良好，扩孔器泥浆孔没有堵塞后开始回拖管道。 在回拖过程中，两岸通讯要保持畅通，保证入土点钻机操作手和出土点工作人员每一种指令都能清晰明确传达。回拖示意图：第五章：安全保证办法对全体员工进行安全生产教诲，认真学习，贯彻执行国家、省、市安全法规，职工劳动权保障规定，安全文明施工规范，增强施工安全法规观念，坚持安全第一，防止为主方针，搞好安全施工。详细办法如下：一、从组织机构上保证安全生产公司设立安全保卫部门，负责全标段安全生产及保卫工作，各施工段设安全保卫组，作业组组长负责本作业范畴安全生产和保卫工作，各班组设专职安全员，负责寻常生产、生活安全保卫工作。本段成立由工程部经理亲自主抓安全保卫体系，实行自上而下逐级负责制，以保证安全生产。二、从后勤上保证安全生产搞好职工餐饮，对所采购食品实行专人检测制度，防止采购变质和有毒食品，杜绝食物中毒事故发生。搞好个人和环境卫生，美化环境，净化空气，创造优美生活、生产环境，防止传染病流行和传播，保证出勤率，以保证生产安全。三、从管理上保证安全生产依照公司制定安全生产奖惩制度，结合本项目实际状况，制定安全生产奖惩细则。对遵守国家政策、法律、法令、遵守劳动纪律。按安全法规和施工技术规范规定进行施工，维护生产、生活秩序，维护社会治安有明显功绩班组和个人分别予以奖励，反之，予以惩罚，以保证生产安全。四、施工现场安全防护施工现场严格贯彻“安全第一，防止为主”方针。五、暂时用电防护暂时用电必要按规范规定做施工方案，建立必要内业档案资料。暂时用电建立对现场线路，设施定期检查制度，并将检查、检查记录存档备查。暂设暂时架空线采用绝缘导线，不得采用塑胶软线。必要按规范架设整洁，不得成匝架空敷设，也不得沿地面明敷设。施工机具、车辆及人员，与用电线路保持安全距离。达不到规范规定最小距离时，必要采用可靠防护办法。配电系统实行分级配电。种类配电箱、开关配电箱安装和内部设立必要符合关于规定，箱内电器必要可靠完好，其选型、定值要符合规定，开关电器标明用途。独立配电系统必要按原则采用三相五线制接零保护系统，非独立系统可依照现场实际状况采用相应接零或接地保护方式。各种电器设备和电力施工机械金属外壳，金属支架和底座必要按规定采用可靠接零或接地保护装置，实行分级保护，形成完整保护系统。漏电保护装置选取必要符合规定。手持电动工具使用，符合国标关于规定。工具电源线，插头和插座必要完好。电源线不得任意接长和调换，工具外缘要完好无损，维修和保管由专人负责。凡在普通场合采用电量220V电源照明，必要按规定布线和手工装设灯具，并在电源一侧加装漏电保护器。特殊场合必要按国标使用安全电压照明器。使用手灯照明，其电源电压不超过36V，灯体与手柄结实绝缘良好，电源线使用橡胶套电缆线，不得使用塑胶线，手灯变压器要有防潮防雨设施。发电机搭设防砸、防雨操作棚。固定机身必要牢固。传动某些必要安装防护罩。六、起重吊装安全防护各种起重吊装机械禁止在高压线下作业。在高压线一侧作业时臂杆、吊索具与高压线有足够安全距离。在高压线下通过将臂杆落下。吊车挂牌作业，不准超负荷载斜拉斜吊。使用外租机械吊装，必要正式签定安全合同，明确指挥与责任。外租机械在施工前，现场施工人员进行安全交底。索具、吊钩不准自制，必要使用合格产品。钢丝绳依照用途保证足够安全系数，磨损、腐蚀、断丝不超过原则，死弯、断股、由芯外露不得使用。吊钩防止脱钩保险装置。使用卡环时销轴和环底受力。七、操作人员个人安全防护凡进行深槽、高处和交叉作业必要配带安全帽。2米以上高空作业人员，必要系安全带。特种作业人员，必要持上岗证，并按规定配带个人劳动防护用品。第六章：现场文明施工及环保管理办法保护环境，为人类提供无不良环境影响工程（产品）和服务，增进社会效益、经济效益、环境效益协调发展。咱们承诺：遵守法律法规 保护环境地貌防止油气泄露 减少综合能耗接受社会监督 持续循环发展一、施工现场环保办法施工期间专职监督员对工程施工期间进行环境管理，其管理内容重要是依照关于环境管理和环保办法，并对作业现场实行监督检查。施工人员应文明施工，所有施工人员必要在指定施工范畴内从事施工活动，禁止在施工作业带及施工范畴以外活动.以免对周边环境导致污染和破坏行为。在施工通道与公路交界处施工通道路面上放置碎石，以免施工车辆把泥浆带到公路上。一旦施工车辆或施工机械把泥浆或碎石等杂物带到公路上，应及时清晰。路边排水沟应始终保持畅通，以防局部洪水和安全危险。施工现场及暂时供应点设立废品回收库，对各类废品进行分类摆放和保管。对施工过程产生固体废弃物每天随时进行清理回收，集中解决。施工期间产生油污、污水、泥浆等废液，设立专用回收装置。做到工完、料净、场地清。在施工现场对管线进行防腐解决时产生防腐材料废弃物回收解决，不任意使其散落在环境中。在扬尘严重地方，应采用防尘办法。在施工过程中如发现文物古迹和化石资源，必要及时停止施工，并告知本地关于部门。施工完毕后恢复地貌，并压实回填土，及时清理管道周边各类施工废弃物，做到现场整结、无杂物。场地内设立移动垃圾筒和移动厕所，保持施工场地内清洁干净，防止污染本地环境。二、水土保持办法施工作业带清理和平整遵循保护农田、果林、植被及配套设备，防止或减少水土流失原则，尽量少破坏地表植被和原状土。场地清理严格限制在作业带范畴内，只要安全性和施工性容许，平整场地人员应尽量不破坏场地表面，不要触及原有根系，植被可以从地面切断，不要伤根，指定作业带外被不慎砍伐树木要及时补救。当平整后作业带穿越农田时，必要保存表层土，在施工过程中，表层土堆放必要与下层土堆放隔离开来。管沟开挖时要把表层土和底层土隔离，并有对的沟渠排水和保持跨越管沟安全通道。在管道下沟和回填之前，要把管沟内污水排到附近不影响其她土地使用地区。回填作业时应尽量做到恢复地表本来形状，使表面能正常排水。下层土和表层土回填应与管沟侧土壤匹配，保存表土不可在下层土回填之前填到管沟里。在回填堆放挖出土壤时，不可把表层草皮或表土除去。压实管沟中回填土，压实限度要大体相称于施工前状态，以尽量减少下沉。施工区域也许导致水土流失或对管道安全导致危险沟岸等，修建护坡或采用其她土地整治办法以防止水土流失。泥浆池要采用有效防渗办法，避免泥浆渗入地下。工程竣工后,应恢复原有地貌,对废弃物进行解决,达到环保规定.三、泥浆解决及办法依照施工组织设计进行拉运解决。如地质探孔离穿越中心线过近,咱们将采用快凝水泥对探孔进行封堵,以防从地质探孔冒浆。对冒浆状况采用分析,普通筒式扩孔器对孔壁进行挤压有也许冒浆会减少。在施工扩孔过程中尽量控制泥浆压力,减少泥浆用量,避免大量冒浆给施工和村民带来不便.加大泥浆回收解决和再运用。派专人进行巡逻，随时发现及时围堵，及时外运，防止冒浆面积扩大。如泥浆冒浆量比较大，咱们采用围堵，对废弃泥浆进行集中拉运解决；加大钻机场地泥浆回收，减少废弃泥浆总量和工程后期解决麻烦，节约施工成本。穿越施工钻孔，扩孔及回拖作业进行到路面位置时，要控制泥浆压力，避免因压力大导致泥浆漏失。四、成品及半成品保护严格按ISO9000规定对成品及半成品进行保护。保证施工中各工序顺利验收进行下道工序施工，保证最后竣工验收顺利完毕。管子起吊禁止用钢丝绳串吊。管子在装卸、起吊、运送过程中，轻起轻落，禁止碰撞。五、材料节约办法加强材料管理，建立一套科学、合理材料管理制度，严格执行领、发料手续。对具备一定规模数量材料采用招标办法进行采购。编制详细材料采购及供应筹划，严格按工程进度需要组织材料采购。建立简朴、易行、合用材料台账，做到材料进场有筹划、用料有申请、发料有手续，尽量减少施工现场材料积压，加强资金周转，提高经济效益。所有进入工程现场材料必要严格分类，并按照规定平面位置码放，做到明晰，易找。实行限额领料，做到挥霍有罚，节约有奖保证质量，提高效益。按规定摊销材料，做到筹划及时、讲师精确。严格杜绝大材小用或超用材料挥霍现象发生。定期进行材料清查，做到账、物相符，发现超标时，及时分析因素，并制定相应解决办法。第七章：安全施工条例一、总则对全体员工进行安全生产教诲，认真学习，贯彻执行国家、省、市安全法规，职工劳动权保障规定，安全文明施工规范，增强施工安全法规观念，坚持安全第一，防止为主方针，搞好安全施工。二、使用机电设备1、发电机使用注意电击大活，防止引燃可燃物。2、钻机设备使用注意活动范畴，防止超负荷使用设备。三、生活防护办法1、帐篷位置选用尽量与设备有一定距离。2、帐篷必要牢固搭建，边沿用土压实。防止强风吹散帐篷导致人员人身伤害。3、购买干净、卫生、新鲜食物及菜品，一律不准食用变质食品，且施工期间不得饮酒。4、天然气使用注意安全，防止火灾发生。若发生火灾，第一时间撤出帐篷内所有人员。5、床铺搭设构造牢固，防止崩塌。6、注意个人卫生，防止生病。四、安全纪律1、天然气使用专人看护。2、施工队员不得擅自离开施工工地。3、非机手不得开动设备。4、全体施工队员服从队长指挥。
