船体划线洋冲标记工艺规程

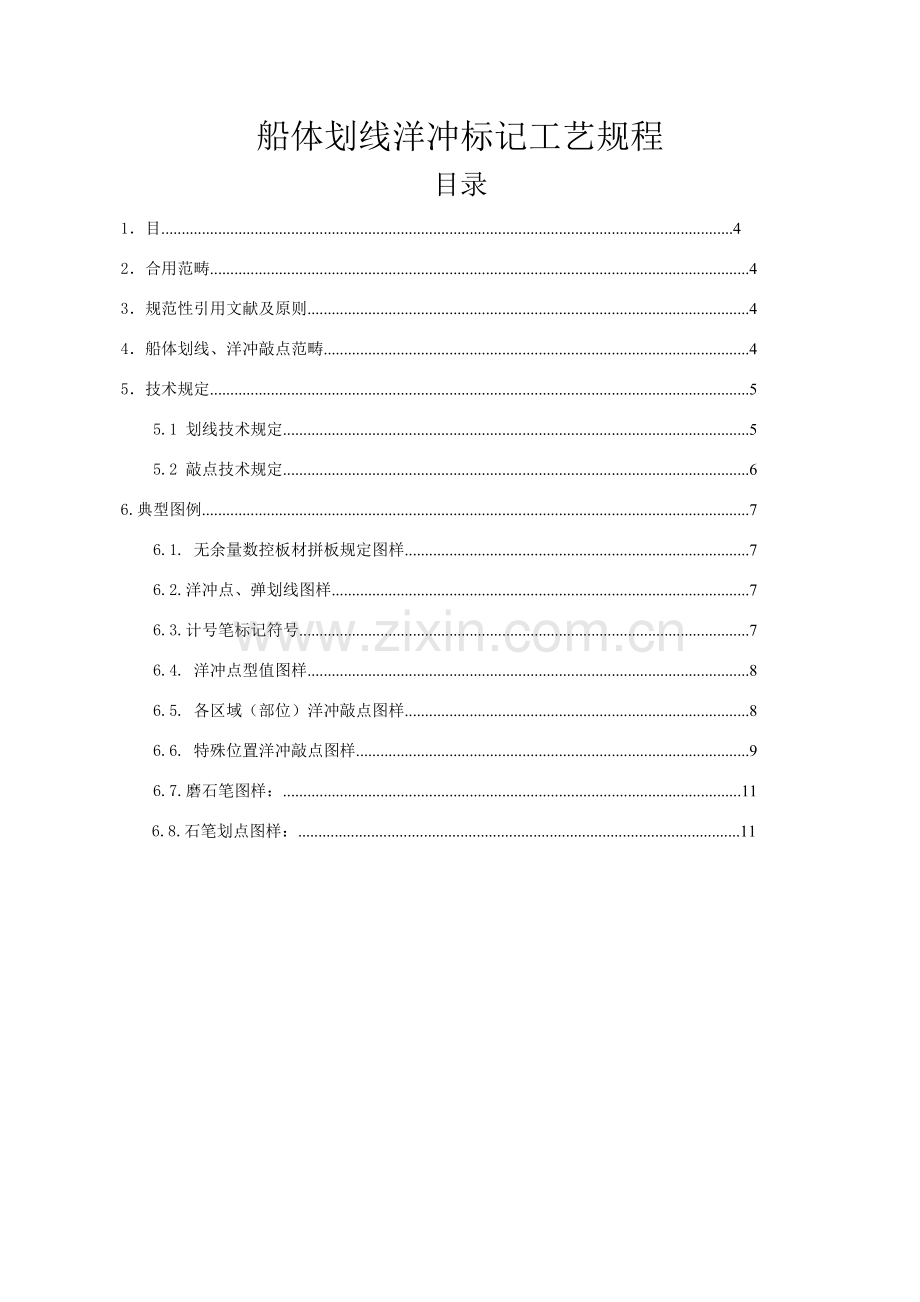

目录
1．目.............................................................................................................................................4
2．合用范畴.....................................................................................................................................4
3．规范性引用文献及原则.............................................................................................................4
4．船体划线、洋冲敲点范畴.........................................................................................................4
5．技术规定.....................................................................................................................................5
5.1 划线技术规定...................................................................................................................5
5.2 敲点技术规定...................................................................................................................6
6.典型图例.......................................................................................................................................7
6.1. 无余量数控板材拼板规定图样.....................................................................................7
6.2.洋冲点、弹划线图样.......................................................................................................7
6.3.计号笔标记符号...............................................................................................................7
6.4. 洋冲点型值图样.............................................................................................................8
6.5. 各区域（部位）洋冲敲点图样.....................................................................................8
6.6. 特殊位置洋冲敲点图样.................................................................................................9
6.7.磨石笔图样：.................................................................................................................11
6.8.石笔划点图样：.............................................................................................................11

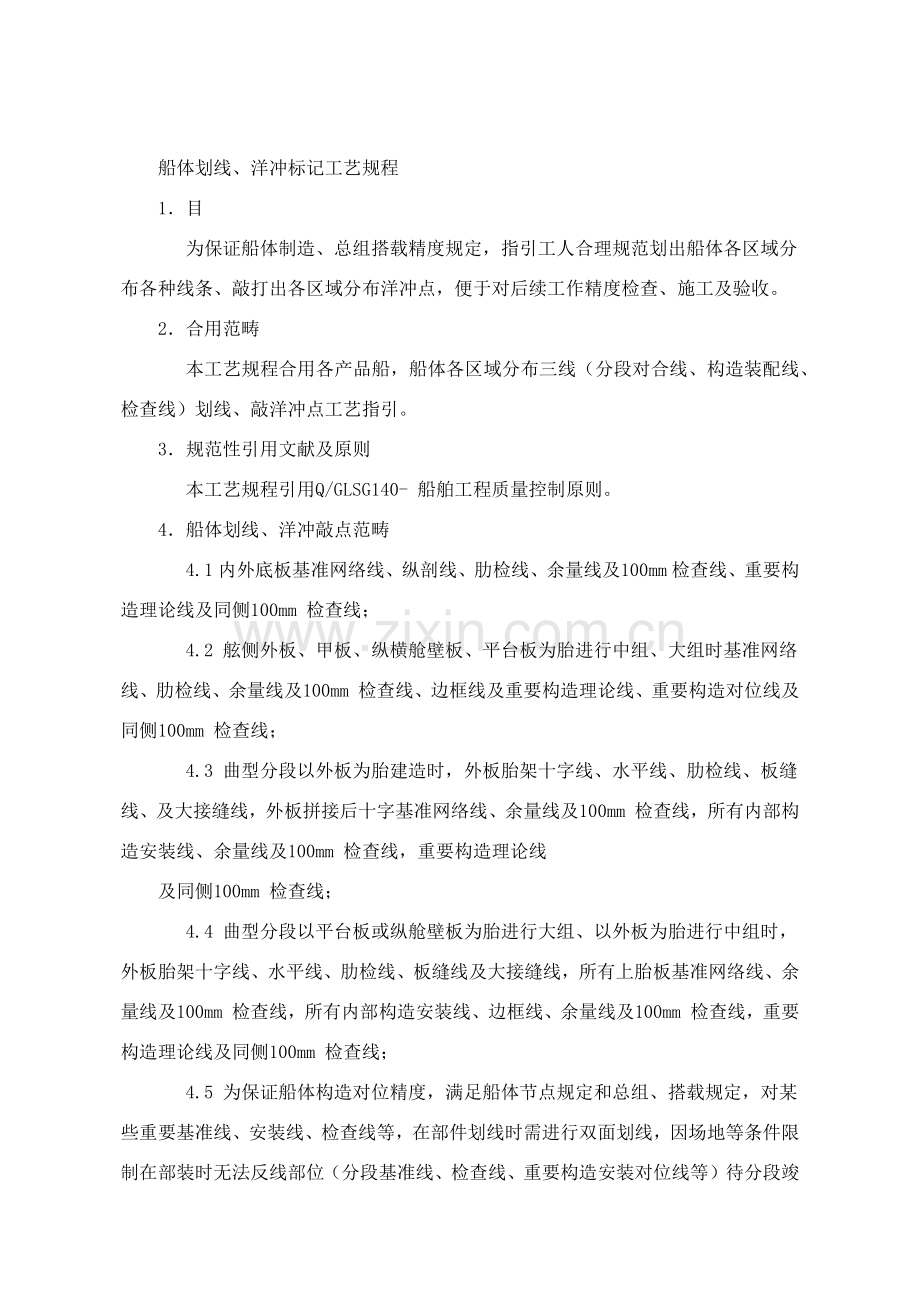

船体划线、洋冲标记工艺规程
1．目
为保证船体制造、总组搭载精度规定，指引工人合理规范划出船体各区域分布各种线条、敲打出各区域分布洋冲点，便于对后续工作精度检查、施工及验收。
2．合用范畴
本工艺规程合用各产品船，船体各区域分布三线（分段对合线、构造装配线、检查线）划线、敲洋冲点工艺指引。
3．规范性引用文献及原则
本工艺规程引用Q/GLSG140- 船舶工程质量控制原则。
4．船体划线、洋冲敲点范畴
4.1 内外底板基准网络线、纵剖线、肋检线、余量线及100mm 检查线、重要构造理论线及同侧100mm 检查线；
4.2 舷侧外板、甲板、纵横舱壁板、平台板为胎进行中组、大组时基准网络线、肋检线、余量线及100mm 检查线、边框线及重要构造理论线、重要构造对位线及同侧100mm 检查线；
4.3 曲型分段以外板为胎建造时，外板胎架十字线、水平线、肋检线、板缝线、及大接缝线，外板拼接后十字基准网络线、余量线及100mm 检查线，所有内部构造安装线、余量线及100mm 检查线，重要构造理论线
及同侧100mm 检查线；
4.4 曲型分段以平台板或纵舱壁板为胎进行大组、以外板为胎进行中组时，外板胎架十字线、水平线、肋检线、板缝线及大接缝线，所有上胎板基准网络线、余量线及100mm 检查线，所有内部构造安装线、边框线、余量线及100mm 检查线，重要构造理论线及同侧100mm 检查线；
4.5 为保证船体构造对位精度，满足船体节点规定和总组、搭载规定，对某些重要基准线、安装线、检查线等，在部件划线时需进行双面划线，因场地等条件限制在部装时无法反线部位（分段基准线、检查线、重要构造安装对位线等）待分段竣工测量后还应进行双面划线、敲洋冲点。
需双面划线、敲洋冲点范畴：
A、所有基准网络线；
B、内壳纵壁在横舱壁上安装线、检查线，横舱壁在纵舱壁上安装线、检查线；
C、所有上胎板板边100mm 检查线。
4.6 总段总组搭载时船坞定位线、对合线、水平线、检查线、余量线、网格线、布墩线等。
注:所有三线洋冲敲点必要在划线检查后构造安装前敲定；需双面划线敲点部位（肋检线、纵剖线、水平线、）必要在划线检查后构造安装前反线，反面洋冲点可在分段竣工测量时（或分段反身后）敲定。
5．技术规定
5.1 划线技术规定
5.1.1. 所有划线钢尺（3.5m;30m;50m）必要进行定期校准、检查才干使用，并在现场划线时把所用钢尺公差值要考虑进去；
5.1.2. 必要规范使用点划线石笔，控制好划线点精确度；
5.1.3. 弹线时必要拉紧线条，保证其直线度，单次弹线长度最长控制在7m，超过7 m 以上长度线必要分二次以上弹线，弹划出来线条粗细控制在1.0-1.5mm 以内；
5.1.4.所有弹划出来线（直线、曲线、抛物线、圆弧线、水平切线、垂直切线、斜切线）必要清晰、持续；
5.1.5. 所有用石笔划出来线条必要敲上洋冲标记（例：开孔圆弧）；
5.1.6. 所有需三板以上拼接板材（如内底板、平台板、斜底板、横舱壁板、甲板、舱壁板及外板等），必要进行二次划线；以无余量一端量起，必要先划出基准网络线（X\Y 轴线;十字线;肋检线\纵剖线）,后续展开所有划线尺寸（构造安装线、余量线、检查线等）都要以此网络线为基准来量取；划线后有余量边应按规定切除余量，余量切割必要按图纸规定阶段进行；
5.1.7. 凡须拼焊无余量数控板材(外板、内底板、平台板、斜底板、横舱壁板、舷顶甲板板等)，拼板时应检查周边100 ㎜精度控制线及近来拼板缝构造线尺寸对合状况，拼板必要保证总体尺寸符合图纸规定，保证板列无余量一侧直线度和拼板后主尺度，如果在两边都无余量状况下无法保证两边则应保证单边直线度。（详见典型图例6.1）
5.2 敲点技术规定
5.2.1.三个圆点为一组洋冲点，在同始终线上（详见典型图例6.2）；
5.2.2. 每组三线洋冲点必要用篮色或黑色计号笔标记符号（详见典型图例6.3）；
5.2.3.洋冲点表面直径为1.5-2.5mm，深度为1.2-2mm，圆点间距为8-12mm，敲洋冲点时要略微倾斜敲打，使洋冲点成型略带斜度（详见典型图例6.4）；
5.2.4. 洋冲点保护:
a.特殊位置（例：近船体大接缝端口三线洋冲点）要贴胶布保护好洋冲点，以防后续工序导致损坏；
b.分段在进行运送、打砂、涂装、总组时，有关单位要对洋冲点用胶布做好保护，不能损坏；
5.2.5.除特殊阐明外，近船体大接缝端口三线洋冲点在距端口100mm 处必要敲二组洋冲点（详见典型图例6.5）；
5.2.6.除特殊阐明外，所有洋冲均敲在钢板光面上，需双面划线敲洋冲部位，在部件划线时需进行双面划线，因场地等条件限制在部装时无法敲洋冲部位（分段对合线、重要构造安装对位线、）待分段竣工测量后找线敲定；
5.2.7 特殊位置洋冲敲点要视实际状况恰当调节（详见典型图例6.6）。
6.典型图例
6.1. 无余量数控板材拼板规定图样
6.2.洋冲点、弹划线图样
6.3.计号笔标记符号
6.4. 洋冲点型值图样
6.5. 各区域（部位）洋冲敲点图样
6.6. 特殊位置洋冲敲点图样

6.7.磨石笔图样：

6.8.石笔划点图样：
