雨水泵站机电设备安装综合项目工程综合项目施工专项方案.doc

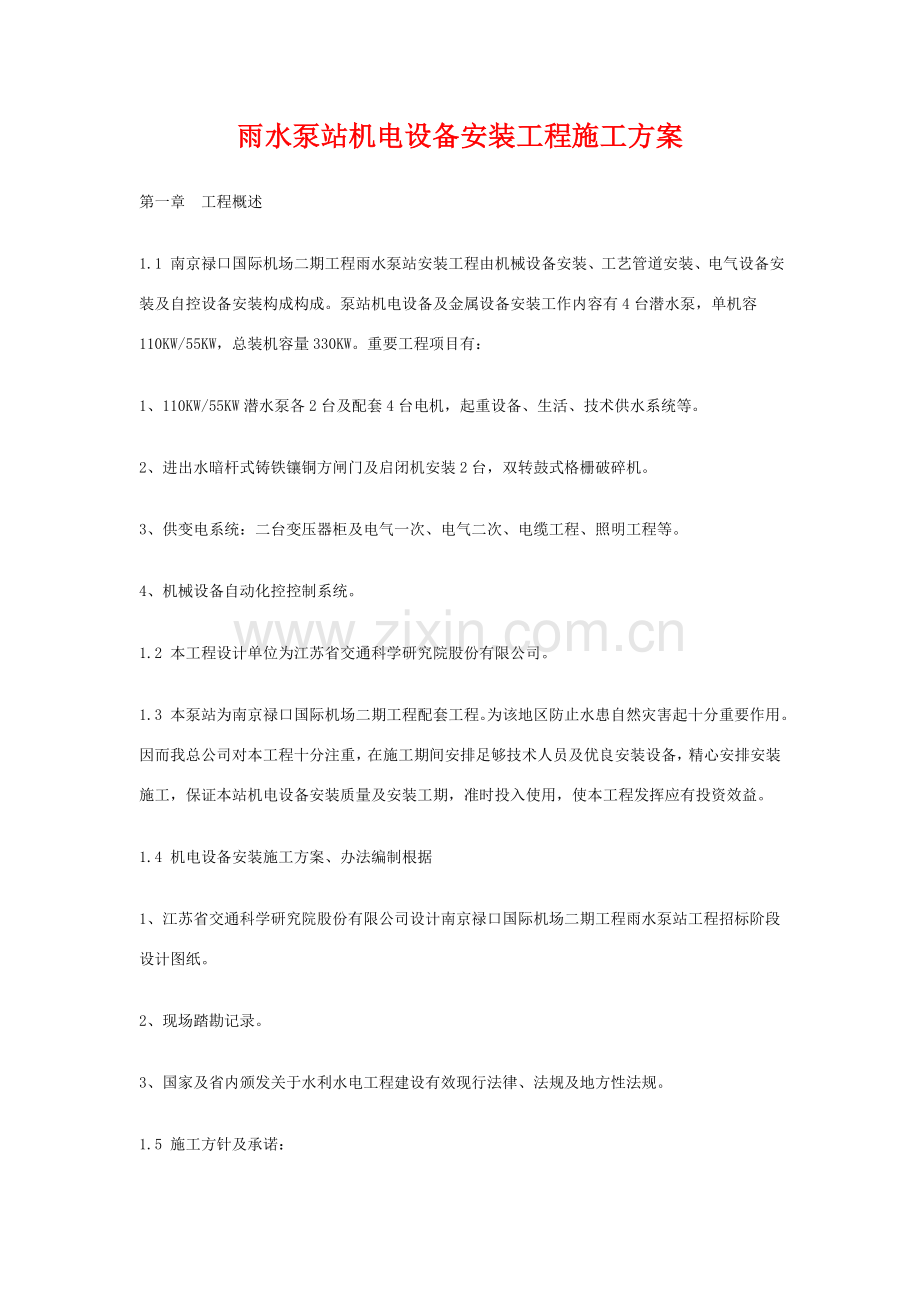

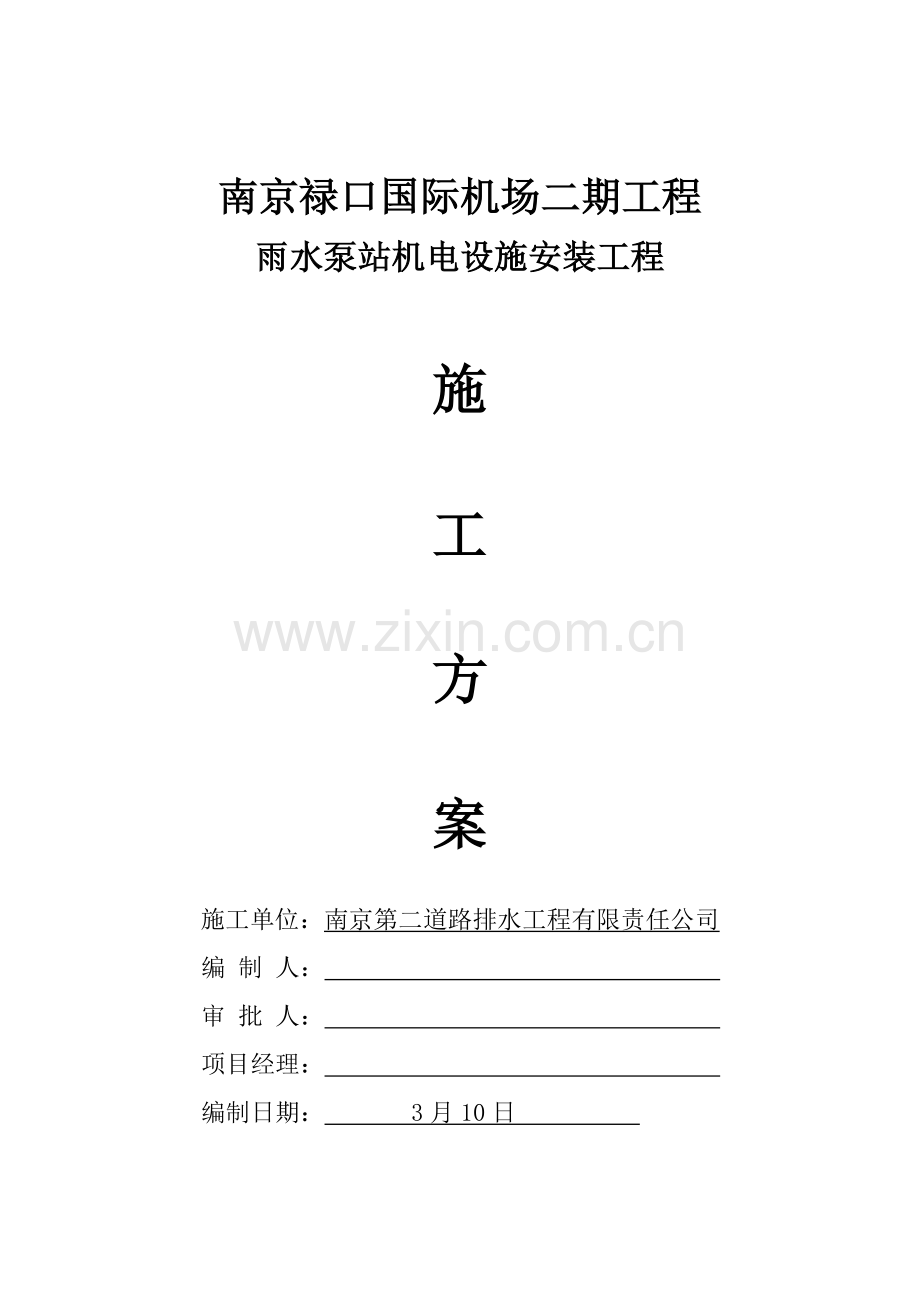

南京禄口国际机场二期工程雨水泵站机电设施安装工程施工方案施工单位：南京第二道路排水工程有限责任公司 编 制 人： 审 批 人： 项目经理： 编制日期： 3月10日 雨水泵站机电设备安装工程施工方案第一章 工程概述1.1 南京禄口国际机场二期工程雨水泵站安装工程由机械设备安装、工艺管道安装、电气设备安装及自控设备安装构成构成。泵站机电设备及金属设备安装工作内容有4台潜水泵，单机容110KW/55KW，总装机容量330KW。重要工程项目有：1、110KW/55KW潜水泵各2台及配套4台电机，起重设备、生活、技术供水系统等。2、进出水暗杆式铸铁镶铜方闸门及启闭机安装2台，双转鼓式格栅破碎机。3、供变电系统：二台变压器柜及电气一次、电气二次、电缆工程、照明工程等。4、机械设备自动化控控制系统。1.2 本工程设计单位为江苏省交通科学研究院股份有限公司。1.3 本泵站为南京禄口国际机场二期工程配套工程。为该地区防止水患自然灾害起十分重要作用。因而我总公司对本工程十分注重，在施工期间安排足够技术人员及优良安装设备，精心安排安装施工，保证本站机电设备安装质量及安装工期，准时投入使用，使本工程发挥应有投资效益。1.4 机电设备安装施工方案、办法编制根据1、江苏省交通科学研究院股份有限公司设计南京禄口国际机场二期工程雨水泵站工程招标阶段设计图纸。 2、现场踏勘记录。3、国家及省内颁发关于水利水电工程建设有效现行法律、法规及地方性法规。1.5 施工方针及承诺：1、对本工程施工总方针为优化施工组合，优化施工方案，精心进行施工，保证工程质量，以最低工程造价按期提供顾客满意优质工程产品，建成后为顾客提供良好售后服务。2、承诺：我公司若中标承包雨水泵站机电设备安装工程，可郑重地向业主及监理单位作出如下承诺：（1）保证按泵站技术规范（安装分册、验收分册）SD20486 及其她规范规定，按质量评估原则评估，工程质量级别达优良。（2）保证按招标文献规定工期完毕承包合同范畴内所有机电安装任务，保证保证7月20日此前完毕电设备安装任务，保证交付使用第二章 重要实物工程量登记表2.1 本工程机电设备安装工程量记录是根据江苏省交通科学研究院股份有限公司设计南京禄口国际机场二期雨水泵站工程招标阶段设计图纸。2.2 承包商对本工程机电设备安装内容涉及：机电设备采购及出厂检查验收、设备装卸、二次运送、工地开箱检查验收、保管、仓储、安装、调试、实验、启动、试运营、移送所有工作，设备基本一、二期混凝土内予埋件。2.3 重要实物工程量登记表（1）、重要设备及工艺管道工程量序号材料、设备名称规格及型号数量及单位备 注1潜水泵Q=1800m3/h，H=15m，N=110kw2台2潜水泵Q=900m3/h，H=15m，N=55kw2台3双转鼓式格栅破碎机PZGD2-29*14N=5.5kw2台栅隙15mm4暗杆式铸铁镶铜方闸门1000*1000 电动2台带启闭机5止回阀DN600 1.0MPa2个铸铁6止回阀DN400 1.0MPa2个铸铁7手动蝶阀DN600 1.0MPa2个铸铁8手动蝶阀DN400 1.0MPa2个铸铁9900弯头DN6002个钢 02S403-710900弯头DN4002个钢 02S403-711异径三通DN1000*6004个钢 02S403-3912异径三通DN1000*4004个钢 02S403-39序号材料、设备名称规格及型号数量及单位备 注13渐缩管DN600*4502个钢 02S403-5314渐缩管DN400*4502个钢 02S403-5315法兰式松套接头DN6002个钢 YSSJA16法兰式松套接头DN4002个钢 YSSJA17防水套管DN6008个02S404-1718防水套管DN4008个02S404-1719钢管D426*940钢20钢管D630*940钢21钢管D1020*912钢22法兰盘DN600 1.0MPa12钢 02S403-7623法兰盘DN400 1.0MPa2钢 02S403-7624法兰盘DN1000 1.0MPa1钢 02S403-7625法兰盲套DN1000 1.0MPa1钢 参见 02S403-7626通气管DN3001（2）、重要电气设备安装工程量序号材料、设备名称及规格数量及单位备 注110kv开关柜 AH1-AH44台SM62变压器柜 TM1，TM22台3SC10-315KVA/10/0.4KV2台带温控制40.4KV低配电柜AL1,AL3-AL7,AL9 7台MNS5低压无功补偿柜 AL2,AL82台6潜水泵现场箱 AC1-AC44只JX57电动闸门现场箱 AC71只JX58配电箱 PZ30R-1只9总等电位端子箱MEB XLD-DF1只10三管应急荧光灯 3*36W3只应急时功率为3*36W，应急时间60分钟11单管应急荧光灯 1*36W4只应急时功率为1*36W，应急时间60分钟12单光荧光灯 1*36W3只13吸顶灯 1*13W1只内装节能灯14步道等 NG70W,h=3.5m7盏15跷板式三联单控开关 250V 10A1只16跷板式双联单控开关 250V 10A1只17跷板式单联单控开关 250V 10A6只18三跟加两眼插座 16A6只19单相空调插座 16A2只20镀锌角钢 L50*5*250010根21镀锌扁钢 -40*480米22热镀锌圆钢 1080米（3）重要自控安装工程量序号材料、设备名称及规格数量及单位备 注1PLC控制柜安装1台2电源SPD保护器 PBAV-385+PBAA-255 Up1.5KV，In=15KA（8/20us）3块安装于PLC柜内及LT-101、FT-101除3信道SPD保护器 SAC-24 Up1.2Un In=0.5KA（8/20us）6块安装于PLC柜内及LT-101、FT-101、PT-101处4UPS 1500VA，30min1台安装于PLC柜内5小型断路器 C65-2P 20A，C65-2P 16A， 1 C65-2P 6A，C65-2P 2A，1,2,3,7只安装于PLC柜内6熔断器 10A，6A，2A,1A1,2,2,8只安装于PLC柜内7中间断电器 PLC-RSC-24DC/2116只安装于PLC柜内824VDC电源 SITOP 5A1台安装于PLC柜内9信号隔离器 MCR-1CLP-I/I-003只安装于PLC柜内1012”触摸屏 XBTGT63301套含编程软件11PLC编程软件 Unity pro1套12图控软件 Intouch V10.01套13PLC柜 2200*800*600mm （柜涉及电扇、照明、加热器、插座等设备）1台配电间14屏蔽计算机电缆 DJYPV-450/750V-1*2*1.5145米15屏蔽控制电缆 KVVP-450/750V-3*1.5 1 1 KVVP-450/750V-5-1.560米 40米16电力电缆 VV-0.6/1KV-3*1.5110米17镀锌钢管 SC20 1 SC80125米 35米18室外仪表箱及安装支架2套19SPD保护盒1套第三章 机电设备安装施工进度安排、劳动力及设备筹划3.1 控制进度安排1、金属构造制安、机电设备安装工程施工网络筹划已合编在南京禄口国际机场二期工程雨水泵站工程中，本节中所述核心工期开工时间、竣工时间则以总网络图所示该项目开工时间、竣工时间为准。2、机电设备安装工程必要与土建密切配合，进出水闸门予埋件随土建施工进度进行。3.2 劳动力安排筹划1、投入足够机电设备安装劳动力及辅助劳力，并使各技术工种合理搭配。2、对派往本工地机电设备安装工程技术人员及技术工人保持相对稳定，在施工期间原则上不调离工地，以使本工程施工顺利进行。3、本工程安排辅助劳力系指具备近年类似施工经验技术纯熟合同工。4、土建工程开工同步即派人专业负责有关设备及电气予埋。3.3 施工机械设备1、机电安装进场施设备见进场设备总表。2、在工地设立简易加工厂，厂内装设电焊、钣金工等金加工设备，基本能满足工地现场暂时件或简易应急缺件加工需要。第四章 机电设备安装工程重要施工方案4.1 机电设备安装工程重要施工方案编制阐明。1、承包负责人完全响应南京禄口国际机场二期工程雨水泵站工程招标文献中关于机电设备安装所有规定。2、按GB/TI9001dtISO9001质量体系生产、安装和服务规定，向业主提供质量保证。3、充分运用总公司具备水利水电工程综合施工能力及施工经验，做好施工准备工作，在工程实行中，充分发挥总公司资源优势，保证物资、设备、人员等资源优先提供，满足本工程施工规定。4.2 机电设备安装施工安排1、充分做好同土建施工协调，为施工周期长分项工程做好充分安装条件。2、充分运用公司机电安装队伍近年多项目综合施工经验，使建筑工程及机电设备安装工程施工有组织地配合起来，互相穿插进行。3、加强主机组安装施工力量，提前做好设备及原材料采购、设备检查、设备缺陷解决等工作，为安装节约施工时间。4.3 机电设备安装工程合同项目和工作内容（1）主水泵及给排水系统、起重设备安装与调试（2）主变压器、高低压开关柜采购、安装与调试（3）电力电缆采购、安装与调试（4）照明装置采购、安装与调试（5）防雷接地采购、安装与调试（6）暗杆式铸铁镶铜闸门埋件安装（7）闸门启闭机安装与调试（8）双转鼓式格栅破碎机、安装与调试（10）自动化控制系统采购、安装与调试4.4 立式轴流泵组安装1、轴流泵组主水泵性能参数主水泵泵组共有2台，其性能参数为：水泵型式 立式半调节轴流泵设计扬程 15m设计流量 1800m3/h配套电机功率110KW2、主机是泵站核心设备，其安装质量直接影响到泵站投产后所有运营质量及使用寿命，特别是对于用作防洪除涝泵站，平时闲置，需用时往往是超负荷持续运营，因而对其质量规定特高，施工前编制科学合理施工工艺，在实行中严格执行。3、安装前准备工作：组织关于技术人员，特别是现场安装技工，认真对设计图纸，厂家阐明书等技术文献仔细研究，充分结识其性能及特点规定，做到安装时胸有成竹。在主泵及电机出厂前，我公司拟派技术人员会同甲方人员前去厂家进行设备出厂前 检查验收，对其加工质量、装配质量进行理解及监督，拒收不合格另部件装配到泵组组件中，并对各种结合面精度，装配公差规定等技术参数进行检查。4、轴流泵组运送、保养、放样及基本解决阶段（1）设备运抵工地后，先放在本单位暂时设立工地仓库，按分类堆放，保管及保养。（2）所配另件、部件，派专人清查，按产品规格、数量，安装先后顺序分类摆放及保养，并做好文字标记手续，以便此后安装（3）在土建施工期间，安装工程负责人要派专人和土建工程技术人员配合，对泵座基本预留螺孔位置精准复测，并要保证基本螺孔位置精确，避免因螺孔偏差过大，解决时影响土建质量及耽误时间。（4）如果安装时泵房暂无起重设备时，由于汽车起重机难以进入泵房安装部位，因而本站安装时须准备一副起重量为10t、起吊高度为9m 人字扒杆作为安装泵组备用起重机具。（5）机组安装高程以水泵叶轮中心线为准，在高程点引进必要要有甲方提供文字根据，别的按设备自身到工后测量实际尺寸为准。因而安装前对每台机组固定某些及转动某些关于联尺寸需逐台进行测量并记录，画出安装高程示意图，作为每台机组安装根据。5、轴流泵组安装办法（1）安装时使用计量局检测证明合格量具，如方水平仪、经纬仪等。（2）按如下顺序吊入主水泵泵体某些，即泵工作轮、叶轮外壳、底座、固定导叶体、90 度出水弯头及出水直管等，并初步找正，再连接出水直管，伸缩管，穿墙管及止水环等。出水直管下支撑点要做好支撑。（3）整体较正水平及垂直度，检查工作轮室轮壁与轮叶间隙，与否控制在设计规范以内。（4）因水泵基本螺丝为予留孔埋设，当机组安装时基本混凝土凝固保养期已到，粗校正后即可浇注地脚螺丝二期混凝土，以使水泵初步定位。（5）浇注水泵基本螺栓二期混凝土，水泵基本二期砼浇平面，待二期砼凝固后再进行微调。（6）机组总体微调时，校核水泵与电机同心度、水泵机座水平、检查叶片与工作轮室间隙均匀，检查办法是用塞尺测量间隙，再用手动盘车，轻松自如，无卡死或摩擦现象即可。（7）盘车合格后，拧紧水泵组基本螺丝。（8）浇注水泵组基本螺栓三期砼，以及砼表面美观解决。（9）随后安装90弯头、渐缩管、直管等。出水穿墙管下部二期砼浇注要十分注意质量，防止在运营时，由于水推力而使机组带负荷运营时后仰，影响运营质量。（10）接泵组电机动力线，并在电缆出口处加以整顿固定牢固。6、管道系统：（1）副机系统涉及道路排水系统、技术供水系统和生活供水系统等。（2）安装前管道内壁清理于净。所用阀门，应在仓库内进行水压实验，证明无渗漏后再进行安装。（3）管子托架及固定按施工规范规定进行，管子固定螺孔规定用钻头钻孔，不容许现场用氧气割孔。（4）所采购管件，如弯头、束节、活接头要经筛选后才干使用，不合格产品坚决退回供货单位。（5）管道安装按规范规定，水平管除有下水坡度规定外，按水平装设，垂直管不容许倾斜。施工后要美化整顿，并按规定涂漆。（6）水力机械辅助设备及部件，除了厂家已铅封或标注“不准拆卸”外，都应进行全面分解、清扫，按规范、制造厂提供图纸、使用阐明书进行检查和安装，按规定逐件进行检查其性能与否达到制造厂保证各项指标。（7）对于水力测量系统，要保证管路系统畅通，尽量减少水力损失，使测量值与真值相符。（8）管路在安装前，先要对管子进行清洗，清除管子里焊渣、铁 屑、铁锈及其他污垢。管路铺设安装要符合规范和图纸设计规定，管道和阀门应有水压试压 记录。（9）水压实验后供水。4.5暗杆式铸铁镶铜闸门安装:1、铸铁闸门安装前准备工作（1）、检查设备规格、性能与否符合图纸及标书规定，检查设备阐明书、合格证和设备实验报告与否齐全。（2）、检查设备外表如门框、门体、启闭装置、传动螺杆等与否变形，零部件与否受损变形，零部件与否受损变形，零部件与否全完好。（3）、复测土建工程标高及预留槽尺寸与否满足设计图纸规定，以及检查所有预留孔规定与否符合安装条件。2铸铁闸门设备安装（1）、将门框紧贴于土建预留洞察孔井壁上（附壁安装形式），用基本螺栓将门框紧固，同步应保证门框底槽、二侧导轨水平度与垂直度偏差控制值应不大于1/1000mm。（2）、将启闭装置连接板与基本平台预埋钢板焊接，并检查启闭中心与门体螺杆中心在同一铅垂线上，垂直度偏差控制值应不大于1/1000mm。（3）、调节楔紧装置，使门体在关闭状态下密封面紧密贴合，300mm长度范畴内最大间隙不不不大于0.1mm。（4）、手动操作启闭装置，门体上下灵活，无卡阻现象。3.铸铁闸门调试（1）、铸铁闸门调试前应对所有轴承处加注润滑油（脂），电动操作驱动机构内应加注润滑油。 （2）、无水工况下，手动操作铸铁闸门门体，其上下升降灵活，传动螺杆啮合良好，无卡阻等异常现象。（3）、电动操作门体上下应位置精确，上下限位应于标记相符。闸门在关闭状态下，门体及门框密封面紧密接触，密封良好。（4）、电动装置行程和扭矩控制调节时应考虑电机转动惯性及继续下降余量，以避免闸门关闭到终点方切断电源而导致成电机过载。（5）、铸铁闸门应在现场进行渗水实验，在设计压力条件下，闸门渗入量应不大于1.25L/min.m(密封长度)。4.6双转鼓式格栅破碎机安装1、双转鼓式格栅破碎机安装前准备工作（1）、检查设备规格、性能与否符合图纸及标书规定，检查设备阐明书、合格证和设备实验报告与否齐全。（2）、检查设备外表如框架、栅条等与否受损变形，零件与否齐全完好。（3）、复测土建工程标高与否满足设计图纸规定，实测各某些数据与否与格栅框架外形尺寸及角度相符，以及检查所有埋件留孔规定与否符合安装条件。3、双转鼓式格栅破碎机设备安装（1）、将双转鼓式格栅破碎机整体（如制造厂分段拼装除外）吊入格栅 井内，并移至安装位置初步定位，检查设备平面位置偏差不不不大于20mm水平度偏差不大于2/1000mm。 （2）、检查格栅安装角度符合设计图纸规定，其角度偏差不大于0.5度。（3）、格栅条对称中心与导轨对称中心线在始终线上，栅条纵向面与导轨侧面平行度偏差不不不大于0.5/1000mm。（4）、二侧针齿条跨距（中心线）与导向轨、导轨导向跨距（中心线）偏差不不不大于2mm。（5）、安装后耙齿与栅条啮合间隙均匀、无卡阻现象，侧隙不大于 0.5mm，耙齿啮合与栅条深度不不大于35mm。（6）上述检查无误后，将设备上部机架与平台埋件紧固，下部机架二侧及栅条背侧分别与土建侧壁牢固连接。（7）、复测上述内容符合规定，则视双转鼓式格栅破碎机安装工程完毕，然后在土建缝隙处进行二次细石砼灌浆，至砼保养期满后进行设备空车运转及负荷运转实验。3、双转鼓式格栅破碎机调试（1）、在无水工况下启动双转鼓式格栅破碎机传动电机，传动应平稳，耙齿与栅条啮合精确，无卡位、突跳现象。（2）、整机稳定性良好，无振动等现象发生。（3）、空载运营2h，电机及轴承温升正常，测量电机电流不超过额定值，三相电流平衡。（4）、测量耙齿与栅条、栅条顶面与挡板间隙符合原则规范规定。（5）、在最大设计水位条件下，双转鼓式格栅破碎机应效截取进水中垃圾等杂物，耙齿上垃圾应卸污干净，齿耙回程时无垃圾回落。4.7 高、低压电气设备安装1、电气设备安装总体规定（1）电气设备安装前，土建工程应基本竣工，屋顶、楼板、室内地面施工基本完毕。砼达到养护期并拆模板，安装场地清扫干净，室内装饰和地面抹灰工作都已完毕，屏柜等电气设备安装场地应清洁干燥。（2）在施工中要严格按设计施工图及关于技术规范规定进行，对于重要项目，应与监理工程师密切配合，向监理工程师提供该项目安装、检查、实验筹划，经监理工程师签字承认后实行。（3）预埋件、预留孔符合设计规定，门窗安装完毕，对也许导致设备损坏或污染不良环境下施工，在实际施工中应有严密防范办法。（4）重要设备安装前，应仔细校对现场埋件、基本、构架尺寸、中心、标高、水平、距离、斜坡度在产品或设计规定范畴内，以保证安装误差在规范内。（5）所有设备、仪器、仪表、附件、材料等，应按关于国标、部颁原则及制造厂家规定进行实验、检查和整定。对于存在缺陷产品或部件不得进行安装，并书面告知监理工程师，在规定期限内予以解决或更换。（6）严格按设计施工图和出厂装箱单对设备、备品、备件、缺损件进行检查，如有与装箱单不符或元件缺损，应向监理工程师或业主报告。（7）在主变压器及电气柜等重要设备出厂前，项目部拟派技术人员会同业主人员前去厂家进行设备出厂前验收，对其加工质量，装配质量进行理解及监督，拒收不合格部件装配到设备组件中，把设备隐患在厂家就解决好，以免影响安装进度或导致质量不良后果。（8）重要设备运送时项目部派车前去工厂装货运送，避免在运送过程中也许发生野蛮装卸及其她因素导致设备损坏。（9）设备在搬运和安装时，应采用防震、防潮、防止框架变形和漆面受损等办法，必要时可将易损元件拆除。（10）设备应存储在室内或放在能避雷、雨、雪、风沙干燥场合。（11）设备到达现场后，应在规定期限内对设备进行全面检查，并将部件分类存储并做好标记。（12）设备基本砼应按施工图纸规定浇筑，在砼强度尚未达到设计强度时，不准拆除和变化设备暂时支撑，更不得进行调试和试运转。（13）安装时使用计量局检测证明合格量具，电流表、电压表等。（14）所有设备、仪器、仪表附件、材料等应按关于原则及制造厂家规定进行实验，检查和整定。2、电气照明装置安装办法（1）照明管路普通为暗敷设，依照土建进度按施工图纸完毕照明管路、接线盒、灯头盒等预埋。（2）照明箱、插座、开关等照明电器离地高程等应符合设计规定，对某些自身较重灯具，必要有承重办法。（3）本工程室外庭院灯，采用灯杆路灯基本，浇注基本时要注意成排直线度，灯杆之间间距相等。（4）本项工程涉及泵房内及室外照明灯具、照明箱、插座安装，同步还涉及配线管路及砼内预埋件埋设等，照明线重要敷设在楼板内，墙内穿阻燃PVC 管暗敷。（5）依照土建进度，按施工图纸规定完毕照明管路、接线盒、灯头盒等预埋，施工前应仔细阅读图纸及设计阐明，严防漏埋。（6）照明箱、插座、开头等照明电器离地高程应符合设计规定，电气照明装置施工安装原则和工艺及施工验收应执行GB50259-96规定。3、防雷接地系统安装办法（1）接地体埋设深度须符合设计图纸规定。接地体应作防腐解决。（2）干线应在不同两点及以上与接地网相连接。自然接地体在不同两点及以上与接地网相连。（3）每个电气装置接地应用单独明敷接地线与接地体相连，不许在同一种接地线中串连几种需要接地电气装置。（4）接地体与接地线连接应采用焊接方式连接。接地电气装置与接地线采用接线卡子用镀锌螺丝连接，使之可以以便地测量安全接地电阻值。（5）接地装置敷设，接地体（线）连接等应符合电气装置安装工程接地装置施工及验收规范GB50169-规定。4、电线电缆安装施工办法（1）电缆安装前须熟悉设计图纸，记录全坝区电缆规格和数量，制定电缆采购及接受筹划。（2）电缆施工严格按电气装置安装工程电缆线路施工及验收规范GB50168-92执行。（3）电缆在施工短途搬运中应防止摔坏电缆盘，特别要注意对易受外部着火电缆密集场合或也许着火蔓延而酿导致严重事故电缆回路，必要按设计规定进行防阻燃办法。（4）电缆敷设排列、弯曲半径、固定点距离，应符合设计或规范规定。（5）电缆敷设完毕后，对各系统应进行成组模仿实验。实验前，应向监理工程师提交书面实验筹划。（6）电缆头制安先后应进行直流耐压实验，三相泄流基本平衡，相差在规范范畴内，泄流值不应随时间而增长。（7）所有高压电缆、低压动力电缆、控制电缆出口处应加以密封。（8）电缆管加工与敷设技术规定应按招标文献关于技术条款执行。（9）电缆敷设最小弯曲半径，电力电缆头布置，电缆支架等技术规定应按招标文献条款及提供电气施工图规定进行。（10）所用预埋钢管及PVC 塑料管应在预埋迈进行检查，管径、壁厚等与否符合设计规定。（11）如果电气穿线管为明管布置时，其管子托架及固定按施工规范规定进行，管子固定螺孔规定用钻头钻孔，不容许现场用氧气割孔。（12）所采购管件，如弯头、接头要符合规范规定，不合格产品坚决退回供货单位。（13）电缆管道安装按规范规定，水平管除有下水坡度规定外，按水平装设，垂直管不容许倾斜。施工后要美化整顿，使之排列整洁，并按规定涂漆。（14）低压电缆穿越高压电缆时，低压某些电缆要用钢管进行保护。5、控制系统及保护系统安装（1）本项工作内容重要涉及控制系统及保护系统所有设备运抵卸货、开箱验收、保管仓储、就位安装。（2）我公司拟派技术人员按设计图纸规定和厂家提出条件及关于原则对控制系统及保护系统设备进行检查和验收，并做好记录，拒收不合格设备。（3）在制造厂派出技术人员指引下，完毕所有设备就位固定，对外接线及接地等安装工作。 （4）安装前应熟悉设备性能以及关于技术规定和规范，并严格遵循执行。配合制造厂派出技术人员完毕该系统现场调试和实验，各种功能测试。系统联调及试运营等工作。6、电气实验和运营（1）电气设备安装后，应对电气设备按电气装置安装工程电气设备交接实验原则GB5015091 规定，逐个进行实验，并对实验成果作出鉴定。（2）电缆敷设完毕后，对各系统应进行成组模仿实验。实验前，应向监理工程师提交书面实验筹划。（3）经成组模仿实验合格单元或局部项目，可以进行通电试运营。第五章 、机组启动、试运营、验收和工程竣工验收。5.1、机组启动、试运营：机组安装完毕后，有关现场实验结束，静态调试合格，分部工程和有关单项工程通过验收，具备机组启动条件，报请甲方，实行机组启动、试运营。5.2、现场验收：为了加强机电安装工程质量管理，保证安装施工质量，成立相应项目经理负责制，实行三级检查制度，自检合格后，告知监理工程师组织进行工程现场验收。5.3、机电安装工程竣工验收（1）在机电设备安装施工过程中；资料管理、收集、编整应同步进行，并把每一份施工记录、验收签证及实验记录等原始资料，按竣工资料编目规定进行分类归档，有序地保存完整、精确、真实反映施工状况资料。所有竣工资料一式叁份，竣工图都应盖竣工图章。 （2）竣工资料按照 SDJ27598水利基本建设工程验收规程（试行）执行，其内容涉及（但不限于）：a.竣工图及技术文献b.计修改告知单及修改图纸汇编c.制造广家提供图纸及技术文献d.安装记录及调试报告e.质量检查合格证f.重大零部件质量合格证g.单项工程质量检查验收证书h.启动和试运营报告及关于简报。i.竣工工程清单j.设备及材料清单第六章 机电设备安装工程质量保证6.1、施工规范所有接受并执行招标文献中技术条款所列关于施工技术规范。6.2、机电安装及金属构造制安原则及规范泵站技术规范（安装分册、验收分册）电气装置安装工程高压电器施工及验收规范GBJ147-90电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GBJ148-90 电气装置安装工程母线装置施工及验收规范GBJ149-90电气装置安装工程电缆电线施工及验收规范GB50168-92电气装置安装工程接地装置施工及验收规范GB50169-92电气装置安装工程 旋转电机施工及验收规范GB50170-92电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-92电气装置安装工程电气设备交接实验原则GB50058-92爆炸和火灾危险环境电力装置施工及验收规范GBJ232-90建筑电气安装工程质量检查评估原则电气装置国标图集水利水电工程启闭机制造、安装及验收规范DL/T501994起重设备安装工程施工及验收规范GB5027898水利水电工程启闭机制造、安装及验收规范DL/T501994起重设备安装工程施工及验收规范GB50278986.3、技术质量保证（1）加强施工中技术管理，编制各个项目施工方案，施工办法，严格各种操作规程，使在工程施工中正的确施，同步为提高职工技术水平。（2）建立和健全施工现场组织机构，明确每个施工人员工作岗位、工作范畴和责任。（3）运用系统工程观点和办法，以保证质量为目，将关于部门、各个工作岗位、各个环节管理和施工生产活动严密地组织起来，使全体成员形成保证质量有机整体，贯彻到施工准备、施工过程、系统运营和交工后服务各个阶段工作内容、工作程序，使质量在产品形成过程中处在受控状态。（4）工地施工配备三级质量检查人员，健全和加强质量监督体系，依照工程特点制定检测手段，按部颁规程关于表格进行检测，评估质量级，做好三级检查。第七章 、拟投入本合同工作重要施工设备表（安装某些）序号设备名称单位数量备注1直流焊机 A330台12交流焊机B330台23气割机 G100台24经纬仪 DT2台15水准仪S3 -1台16继电器校验仪台17实验变压器 YD5/50台18示波器 BF20台19柜式水平仪 200200台210内径千分尺 03000台111开关测试仪 1台112电动铰丝机 N100台113电动试压泵 台114型材切断机台115角向砂轮机台4第八章 质量、安全、文明、环保办法8.1、安全管理体系安全是生产之首，建立以经理为首安全委员会，全面执行，贯彻执行国家及公司关于法规，法制及各项管理制度，运用系统工程原理和办法进行安全管理，开展防止工作，保证生产安全。安全工作方针：“安全第一，防止为主，狠抓贯彻”安全工作目的：即：工伤死亡事故为零；交通死亡事故为零；交通事故为零，月均负伤率0.3%,交通有责上报事故2起/年。8.2、安全办法8.2.1、认真贯彻施工、生产、安全技术操作规程，做好安全工作。8.2.2、健全安全监督检查各项制度，由安全科定期组织，检查该工程，查隐患，查事故苗头，查规程执行状况，并及时总结和组织监督整治。8.2.2.1、健全安全技术底制度8.2.2.1.1、按单项工程，在施工前由工长（技术员）进行安全技术交流。8.2.2.1.2、班前由班组长或安全检查员进行交底并贯彻安全办法8.2.2.2、坚持安全监督和巡视制度8.2.2.2.1、安全科派安全管理者长驻现场，跟踪现场监督安全规程及各项制度实行贯彻。8.2.2.2.2、项目部安全管理者及班组安全协调和协助各班组做好安全工作，指引进 行安全防护和安全管理各项工作。8.2.2.2.3、召开每周一次安全，分析总结会，总结工作，分析事故苗头和隐患交流经验。8.2.2.2.4、每月由安委会组织安全检查巡视，检查安全工作安全工作规范化、制度化、原则化。8.2.2.3、安全技术要点8.2.2.3.1、工程设备安装，对高空作要搭设脚手架，脚手架和跳板按常规进行搭设。8.2.2.3.2、安装所用工具，材料等要妥善放置，要采用办法、防止高空附落伤人。 8.2.2.3.3、吊装设备和索具使用前应经安全管理者检查确认后方可使用，起吊时要坚持“十不吊”、坚持先试吊再正式起吊。8.2.2.3.4、设备吊装时要挂设手拉葫芦找平，吊装时要由专人批挥，统一口径，统一行动，并密切与吊车司机配合。高空吊装大件要冷静沉着，发现问题要采用坚决办法，防止意外事故。8.2.2.3.5、现场进行电焊作业要防止击伤钢绳。8.2.2.4、配管作业安全办法为了在工程施工中保证安全，无事故、按期顺利完毕施工任务，现依照务关于文献规定，物拟定如下关于施工安全劳动保护及职业病防护办法。8.2.2.4.1、对于参加工程各级组织领导，职工必要进行有专职专岗组织，分工号，分项目进行安全责任分工。8.2.2.4.2、每项目开工前必要进行安全技术交底，特别对于立体交叉作业区域必要严格执行进入现场个人安全防护用品检查，同步在作业前由专职安全员进行现场检查。8.2.2.4.3、对于高空作业处配管，应搭置暂时人行走道及暂时管道支架，作业走道跳板并行块数不得少于两块，暂时栏杆不得低于900mm。8.2.2.4.4、高空作业用工具必要采用有效防止坠落办法，如系带绳或装入工具包内。8.2.2.4.5、高空作业电焊条头，切割余料、杂物等禁止自由下落。必要用专用盛物好，然后带到地面，禁止高空抛物。 8.2.2.4.6、黑夜工作，必要有良好地照明。8.2.2.4.7、电器机具、盘箱、灯具必要有良好接地及触电保护装置、对各用电线、电缆必要经常检查，应无裸露部位。8.2.2.4.8、无论在施工作业或者在冲洗、试压、试车迈进行周密、严格技术方案、安全办法，作好交底记录，对于试压、冲洗、试车各岗点专人专责，同步组织好通讯联系指令及工具。8.2.2.4.9、在冬季寒冷时期和雨季露作业应采用特殊和专门安全防止办法，暂时用电采用中性点接地三相五线制低压电力系统，照明采用36V电压，配电箱必要实行“一机一闸一保险”开关必要设有漏电保护装置。8.2.2.4.10、认真执行合同中冶安、消防、保卫承包合同，严格遵守和以甲方对工地冶安保卫工作指引，检查，监督和安排。8.2.2.4.11、施工现场文明施工要堆放整洁，通路畅通、举止文明，定期考核、履行原则化作业，共创文明工地，把文明施工工作为考核，工程质量和综合考核一种指标。8.2.2.5施工中安全技术规定：8.2.2.5.1、在施工中要逐项贯彻安全技术办法，施工方案（安全办法）如有变化，需经主任，工程师批准，报上级安全主管部门备查，并重新组织交底。8.2.2.5.2、工作前要认真检查工具，机具，架子，脚手板和作业环 境及各种安全设施，经确认无误后方可进行工作。 8.2.2.5.3、在易燃易爆区域动火，必要按生产厂关于“动大管理制度”办理手续后可动大作业。8.2.2.5.4、施工用设备、构件、施工用料，工程用料要堆放整洁、稳妥，防止崩塌伤人，同步要控制堆放高度和距离。8.2.2.5.6、施工用架子，脚手板必要按固标规定搭设，钢跳板铺设不得少于两块，并要两头固定，吊架要用直径8mm 钢丝垂吊。8.3、文明卫生、环保办法 为加强施工现场有系统、有条理科学集中管理，切实做好施工生产中文明卫生及安全防范、环保等工作。采用下列办法：8.3.1、遵守公共道德准则和文明条文，现场不得随意大小便，不得随意乱丢杂物和乱吐痰。8.3.2、遵守施工现场安全条例和工种安全规则。8.3.3、现场文明卫生环保应有专人定期检查贯彻，项目组关于人员每月检查二次，施工队关于人员应每周检查一次（自检）应有记载
